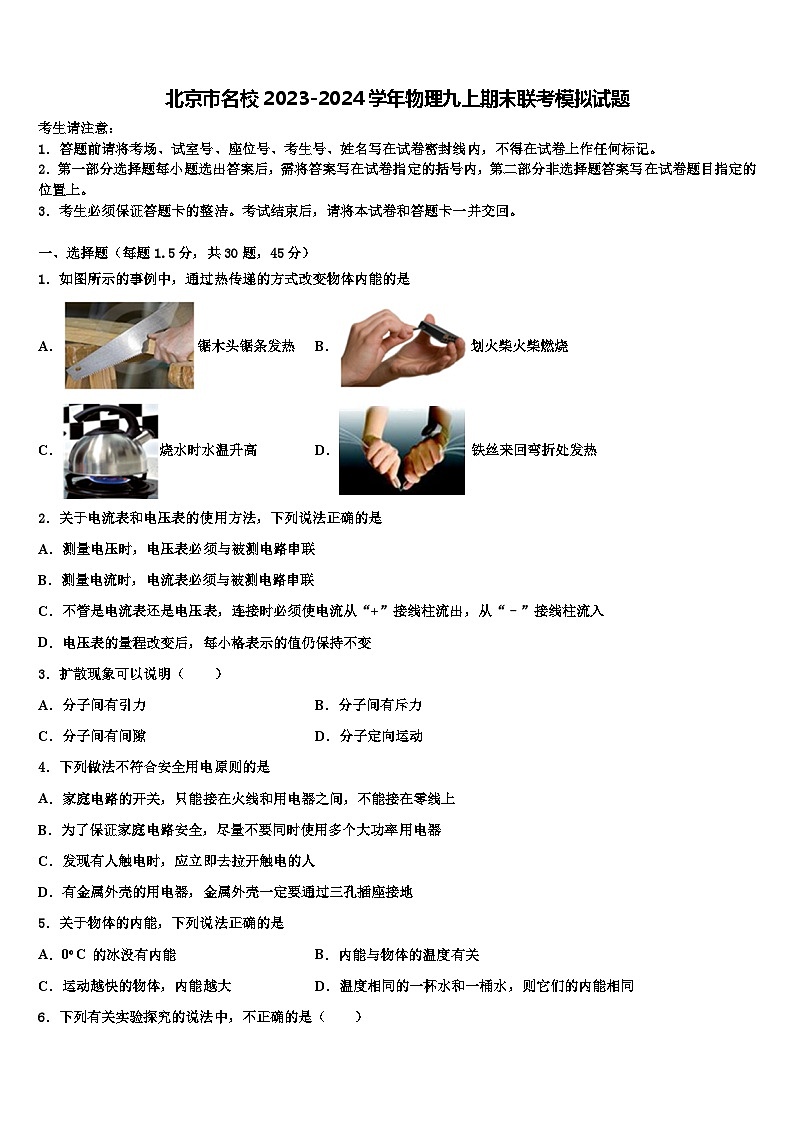

北京市名校2023-2024学年物理九上期末联考模拟试题

这是一份北京市名校2023-2024学年物理九上期末联考模拟试题，共25页。试卷主要包含了考生必须保证答题卡的整洁，下列做法不符合安全用电原则的是等内容，欢迎下载使用。

1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示的事例中，通过热传递的方式改变物体内能的是
A．锯木头锯条发热B．划火柴火柴燃烧
C．烧水时水温升高D． 铁丝来回弯折处发热
2．关于电流表和电压表的使用方法，下列说法正确的是
A．测量电压时，电压表必须与被测电路串联
B．测量电流时，电流表必须与被测电路串联
C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“–”接线柱流入
D．电压表的量程改变后，每小格表示的值仍保持不变
3．扩散现象可以说明（ ）
A．分子间有引力B．分子间有斥力
C．分子间有间隙D．分子定向运动
4．下列做法不符合安全用电原则的是
A．家庭电路的开关，只能接在火线和用电器之间，不能接在零线上
B．为了保证家庭电路安全，尽量不要同时使用多个大功率用电器
C．发现有人触电时，应立即去拉开触电的人
D．有金属外壳的用电器，金属外壳一定要通过三孔插座接地
5．关于物体的内能，下列说法正确的是
A．0 C 的冰没有内能B．内能与物体的温度有关
C．运动越快的物体，内能越大D．温度相同的一杯水和一桶水，则它们的内能相同
6．下列有关实验探究的说法中，不正确的是（ ）
①在“探究压力的作用效果与哪些因素有关”时，只运用了控制变量法
②在“探究滑动摩擦力与压力的关系”时，应保持受力面积不变，改变压力
③在“探究物体动能与速度的关系“时，要把质量相同的钢球放到斜面的不同高度由静止滚下
④“伏安法测小灯泡的额定功率”时，多次测量是为了计算平均值减小误差
A．①②③B．②③④C．①③④D．①②④
7．小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示．杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满．杯口处两个触点的作用相当于
A．导线B．用电器C．开关D．电源
8．灯泡L1标有“6V 6W”字样，灯泡L2标有“12V 6W”字样，不考虑灯丝电阻的变化，确保两灯安全的前提下，关于两灯的说法正确的是（ ）
A．并联在12V的电源上，灯泡L1更亮B．串联在6V的电源上，灯泡L1更亮
C．并联时干路电流最大可达1.5AD．串联时电源电压最大允许15V
9．张华同学在“探究通过导体的电流与其两端电压的关系”的实验中，将记录的实验数据通过整理作出了如图所示的图像．分析图像得出的下列说法中错误的是( )
A．通过导体A的电流与其两端的电压成正比
B．导体A和B的电阻之比为1∶2
C．当在导体B的两端加上1 V的电压时，通过导体B的电流为0.1 A
D．将导体A和B串联时通过A的电流为0.4 A，则导体B两端的电压为2 V

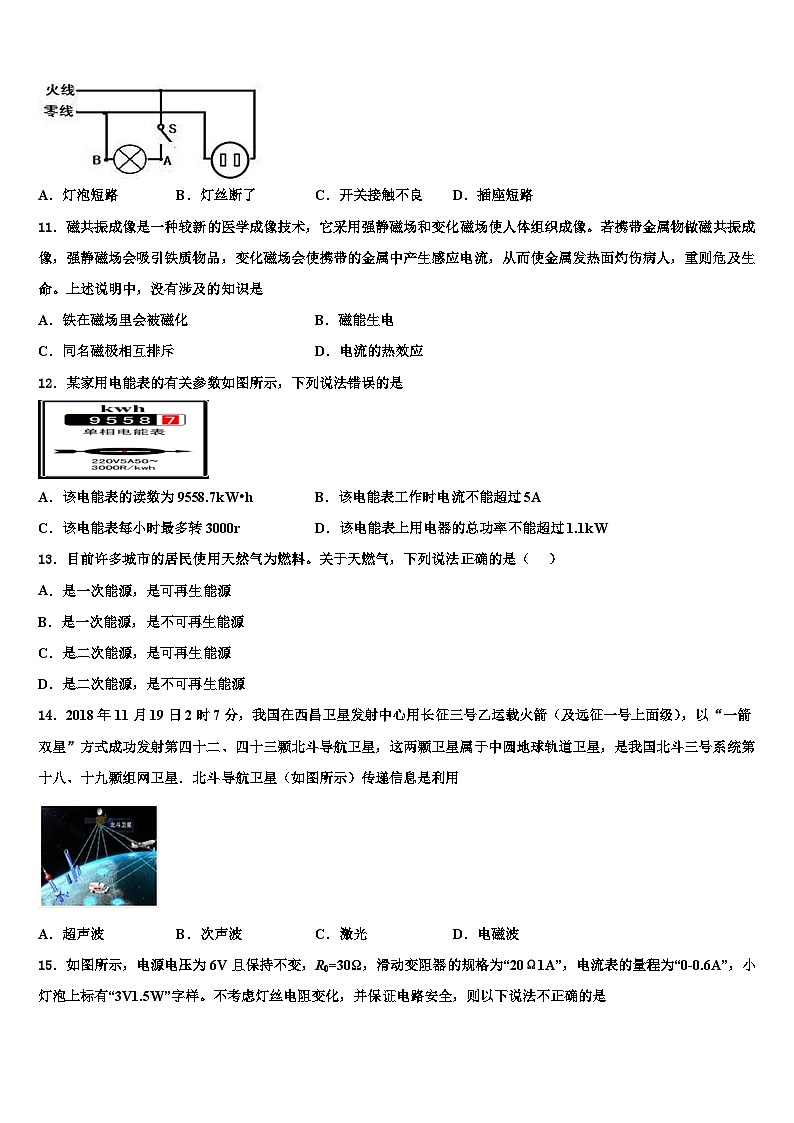

10．如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是
A．灯泡短路B．灯丝断了C．开关接触不良D．插座短路
11．磁共振成像是一种较新的医学成像技术，它采用强静磁场和变化磁场使人体组织成像。若携带金属物做磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热面灼伤病人，重则危及生命。上述说明中，没有涉及的知识是
A．铁在磁场里会被磁化B．磁能生电
C．同名磁极相互排斥D．电流的热效应
12．某家用电能表的有关参数如图所示，下列说法错误的是
A．该电能表的读数为9558.7kW•hB．该电能表工作时电流不能超过5A
C．该电能表每小时最多转3000rD．该电能表上用电器的总功率不能超过1.1kW
13．目前许多城市的居民使用天然气为燃料。关于天燃气，下列说法正确的是（ ）
A．是一次能源，是可再生能源
B．是一次能源，是不可再生能源
C．是二次能源，是可再生能源
D．是二次能源，是不可再生能源
14．2018年11月19日2时7分，我国在西昌卫星发射中心用长征三号乙运载火箭（及远征一号上面级），以“一箭双星”方式成功发射第四十二、四十三颗北斗导航卫星，这两颗卫星属于中圆地球轨道卫星，是我国北斗三号系统第十八、十九颗组网卫星．北斗导航卫星（如图所示）传递信息是利用
A．超声波B．次声波C．激光D．电磁波
15．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω1A”，电流表的量程为“0-0.6A”，小灯泡上标有“3V1.5W”字样。不考虑灯丝电阻变化，并保证电路安全，则以下说法不正确的是
A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是6-20Ω
B．当S闭合，S1、S2都断开时，电路消耗的最大功率是3W
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
16．下列生活中的物理数据最接近实际的是（ ）
A．对人体的安全电压为36VB．把2个鸡蛋匀速举高1m做功大约10J
C．日光灯正常工作电流约200mAD．家用空调的电功率约为300W
17．如图所示的电路中，电源电压保持不变，当开关S闭合，S1断开，甲、乙两表为电流表时，R1和R2消耗的功率P1：P2=2:3；当开关S和S1都闭合；甲、乙两表为电压表时，两电压表示数V甲：V乙和R1、R2消耗的功率P′1：P′2分别为（ ）
A．5:2 2:3B．2:3 4:9
C．5:2 3:2 .D．2:3 9:4
18．某学习小组对一辆在平直公路上做直线运动的小车进行观测研究．他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象，如图．据图象可以判断
A．2s﹣5s内，小车做匀速运动
B．0﹣5s内，小车的平均速度是0.4m/s
C．0﹣7s内，小车的平均速度是1.5m/s
D．5s﹣7s内，小车运动了6m
19．一个验电器的两金属箔片因带电而张开，则这两金属箔片一定
A．带同种电荷B．带异种电荷C．带正电D．带负电
20．如图是一种水位报警器的原理图．当水位达到金属块A时（一般的水能导电）电路中
A．两灯同时亮
B．两灯都不亮
C．红灯亮
D．绿灯亮
21．下列数据中，最接近实际情况的是（ ）
A．普通家用照明灯的工作电流约为3A
B．家用手电简的额定功率约为200W
C．一节新干电池的电压约为1.5V
D．电饭锅煮饭加热时的电功率约为50W
22．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，通电后，下列说法正确的是（ ）
A．AB段电阻大，AB段电压比BC段大B．BC段电阻大，BC段电压比AB段大
C．AB段电阻大，AB段电流比BC段小D．BC段电阻大，BC段电流与AB段相等
23．关于电磁波的知识，下列说法中正确的是
A．导线中电流的迅速变化会在空间激起电磁波
B．电磁波的传播不需要介质，在真空中传播速度是3×108km/s
C．微波炉利用电磁波加热食物，无辐射、无污染
D．用电磁波可以传递声音与图像，不会受到任何干扰
24．如图所示是兴趣小组探究“并联电路电流特点”的实物图，实验中保持电源电压不变，先闭合开关S。
A．甲表示数等于乙表示数
B．再闭合开关S1，甲表示数变大，乙表有示数
C．再闭合开关S1，甲表示数变大，乙表没有示数
D．再闭合开关S1，甲表示数变大，乙表示数不变
25．如图所示，金属小球从光滑轨道中的A点处由静止滑下，经过B点，到达最低点C后，再沿轨道向上运动，若不计空气阻力，则下列说法中正确的是
A．小球能沿轨道向上运动到E点处
B．小球从A点加速下滑到C点时，重力没有对小球做功
C．小球到达C点时，它的动能最大，重力势能最小
D．小球到达D点时的机械能大于它到达B点时的机械能
26．关于热现象，下列说法正确的是（ ）
A．晶体在熔化过程中温度不变，内能也不变
B．烧开水时，看到壶嘴冒出的“白气”是水汽化形成的水蒸气
C．蒸发和沸腾都属于液化现象，都要放热
D．打开香水瓶后远远地闻到香味，说明分子在不停地做无规则运动
27．某四冲程汽油发动机工作的两个瞬间如图甲、乙所示，此时，飞轮均处于顺时针旋转状态，则下列说法正确的是
A．甲图吸入的物质是汽油
B．甲图处于排气冲程
C．乙图处于做功冲程
D．乙图代表的冲程的能量转化是机械能转化为内能
28．如图所示，电源电压保持不变，R0为定值电阻，闭合开关，当滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围为0.5A﹣1.5A之间，电压表的示数变化范围为3V﹣6V之间，则定值电阻R0的阻值及电源电压分别为（ ）
A．3Ω，3VB．3Ω，7.5 VC．6Ω，6 VD．6Ω，9 V
29．在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是
A．B．
C．D．
30．已知电源电压恒定，灯泡标有“6V 9W”字样，灯丝电阻不变。如图甲所示，当灯泡与阻值为8Ω的定值电阻R1串联时，灯泡的功率是1W。如图乙所示，当灯泡改为与定值电阻R2串联时，灯泡的功率为2.25W，则R2的阻值为
A．2ΩB．4Ω
C．6ΩD．12Ω
二、填空题（每空1分，共10题，20分）
31．从产品说明书得知，一台“6V 3W”的迷你型小风扇，电动机线圈阻值为0.1Ω．则小风扇正常工作1min消耗的电能为_____J；电动机线圈1min产生的热量为_____J．
32．小华家电能表的铭牌如下表：小华家电能表4月底的示数如图所示，5月底的示数为，则小华家5月份消耗的电能为______KW·h，应付电费_____元（按每度电均价0.5元计算）。用这只电能表最多能让____盏“220V，40W”的电灯同时正常工作。
33．如图所示是我们在学习热学时做过的一些实验，观察实验并回答：
甲图：悬挂重物不能把两铅块分开，说明分子之间存在___________；
乙图：活塞压缩空气，硝化棉燃烧，这是通过___________方式增加物体内能；
丙图：在比较不同物质吸热本领的实验中，必须选择相同____-的水和食用油；用两个相同的电加热器分别加热2min，水吸收的热量___________(选填“大于”等于”或“小于”)食用油吸收的热量。
34．图中电源电压保持不变，灯泡L标有“6V，3W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8A，则电阻R=__Ω；由于电池使用过久，电源实际电压只有4.8V，则该灯泡工作的实际功率为________W．
35．关于科学家与其贡献描述正确的是________和________（填序号：①焦耳找到了电热计算的普遍方法；②安培总结出电流与电压、电阻的关系；③奥斯特发现电可以生磁）．
36．沙漠地区有“早穿皮袄午穿纱”的气候特征，造成这种气候的主要原因是沙石的比热容较_____（填“大”或“小”）；在寒冷的冬天，人们双手搓几下就感到暖和，这是通过______（填“做功”或“热传递”）的方式使手的内能增加。
37．如图所示的电路中，要使R1、R2并联，应闭合的开关是_____（选填“S1”、“S2”、“S3”）。
38．我市“华唐名师和你聊物理”公益直播活动开播两年多以来，与广大师生共同探讨了诸多物理知识．
（1）在2019年1月18日的直播中，主播老师用与丝绸摩擦过的玻璃棒接触验电器的金属球后，金属箔片张开一定角度，接着用另一个物体接触金属球，箔片张角变大，由此判断该物体带____电荷．
（2）在2019年4月26日的直播中，主播老师出示了一块电能表，其盘面上的数字如图所示，该电能表的示数为______ k w・h．
39．如图甲所示，电源两端电压不变。R1为定值电阻，R2为滑动变阻器；当滑动变阻器的滑片P滑动时测出电压值、电流值，得出滑动变阻器的功率P和电流I的关系图象如图乙所示，根据图象信息。求：
（1）滑动变阻器的滑动P向右滑动时，电流表的示数_____，电压表的示数_____，电压表与电流表示数之比_____。（填“增大”、“不变”、“减小”）
（2）滑动变阻器的最大阻值______；
（3）R1的阻值____和电源电压______；
（4）求此电路的最大电功率________ 。
40．小金家5月份用电104kW·h，5月底的读数如图所示，则他家4月底抄表时是______kW·h．他打开家里各个房间的照明灯，测得1min内电能表转盘转了5转，则这些照明灯消耗的电能为______kW·h，此时电路工作的用电器总功率为______W。
三、实验题（每空1分，共2题，15分）
41．可以用图示电路测量电阻的阻值。图中电源两端电压为 4V，R=60Ω，Rx 为待测电阻，电压表的量程为 3V。
(1)请将电压表接入电路，要求电压表测量 R 两端的电压；
（______）
(2)闭合开关后，电压表读数为 1V。由此可求出Rx = _____Ω；
(3)该电路可测量的Rx的最小值为_____Ω；
(4)为了实现多次测量以减小实验误差，有同学提出了以下四条建议，其中可行的一条是_____。（填序号）
①将R和Rx由串联改为并联
②用阻值可调可读的电阻箱替代R
③ 用滑动变阻器替代R
42．在探究水和砂石的吸、放热性能的实验中：
（1）为了公平比较水和砂石的吸热能力，实验中采用了____________的主要方法。
（2）实验中是靠观察______________来判定水和砂石的吸热性能的，这种方法叫转换法。
（3）实验过程中要求用两个完全相同的烧杯来装_______相等的水和砂石；并且还要求用同样火焰的酒精灯分别对水和砂石加热相同时间，这样做是为了让水和砂石_______相同的热量。
（4）本实验中如果砂石的温度升高得快些，水的温度升高得慢些，则说明了_______的比热容比_______的比热容大。(选填“水”或“砂石”)
四、计算题（每题10分，共2题，20分）
43．某学校烧水用的锅炉装有80kg的水，将水温从20℃加热至70℃，用了2kg焦炭，已知水的比热容为4.2×103J/(kg.℃)， 焦炭的热值为3.0×107J/kg.
（1）水吸收的热量是多少?
（2）焦炭完全燃烧放出多少热量?
（3）该锅炉的效率是多少?
44．如图甲所示，电源电压保持不变，a、b分别为滑动变阻器的最左端和最右端，闭合开关时，当滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，求：
(1)定值电阻R0的阻值；
(2)电源电压；
(3)滑动变阻器的最大阻值。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【分析】解决此类问题要知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程．
【详解】A、锯条发热是锯木头时摩擦生热，是做功的方式改变物体内能的，故A错误；
B、划火柴点火，也是摩擦生热，是利用做功来改变物体内能的，故B错误；
C、烧水时水温升高，是水从火焰吸热，是通过热传递改变了物体的内能，故C正确．
D、铁丝来回弯折温度升高，是利用做功来改变物体内能的，故D错误．
故选C．
2、B
【详解】A、根据电压表的使用方法可知，电压表要与被测电路并联，故A错误；
B、根据电流表的使用方法可知，电流表要与被测电路串联，故B正确；
C、不管是电流表还是电压表，连接时必须使电流从“+”接线柱流入，从“-”接线柱流出，故C错误；
D、电压表不同的量程，每小格表示的数值不同，故D错误．
故选B．
3、C
【分析】分子动理论包括三方面的内容：物质是由大量分子组成的，分子在永不停息的做无规则运动，分子间存在着相互的引力和斥力，分子之间存在间隙．
【详解】由于分子在不停的做无规则运动，且分子间有间隙，所以不同的物质可以自发的进入对方，即扩散现象，所以扩散现象可以说明分子间有间隙，故C正确；
扩散现象与分子的引力和斥力无关，故AB错误；
分子是无规则的运动，故D错误；
故选C．
4、C
【解析】A. 家庭电路的开关，只能接在火线和用电器之间，不能接在零线上，故A符合安全用电原则；
B. 为了保证家庭电路安全，尽量不要同时使用多个大功率用电器，故B符合安全用电原则；
C. 发现有人触电时，应先切断电源，故C不符合安全用电原则；
D. 有金属外壳的用电器，金属外壳一定要通过三孔插座接地，故D符合安全用电原则。
故选C。
5、B
【解析】A. 因为一切物体都具有内能，0℃的冰同样具有内能，故A不正确；
B. 同一物体温度升高，分子无规则运动加剧，分子动能变大，所以内能增大，故B正确；
C. 内能与物体运动速度无关，故C不正确；
D. 影响物体内能大小因素的有温度、质量和状态，一桶水和一杯水虽然温度相同，但是质量不相同，故内能也不同，故D不正确。
故选：B.
6、D
【解析】①探究“压力的作用效果与哪些因素有关”时，通过观察泡沫塑料凹陷深度，反应压力的作用效果，即还运用了转换法；
②滑动摩擦力的大小与压力大小和接触面的粗糙程度有关，与受力面积无关。所以探究“滑动摩擦力与压力的关系”时，应控制接触面的粗糙程度相同，改变压力；
③物体动能的大小与物体的质量和速度有关，探究“物体动能与速度的关系”时，应控制钢球的质量相同，把钢球放在斜面的不同高度，以改变速度；
④“伏安法测小灯泡的额定功率”时，多次测量是为了比较不同电压下灯泡亮度与实际功率的关系，由于电阻随着温度的变化而变化，所以，不能将不同电压下的实际功率取平均值。
综上所述，不正确的是①②④。
7、C
【详解】由题意知：当杯中的水位到达A位置时，电路接通，水位器会发出音乐声，这说明杯口处两个触点的作用相当于开关．故选C．
8、D
【详解】A．将两灯并联在12V的电源上时，灯泡L1两端的电压等于12V，由于灯泡L1的额定电压是6V，所以L1会被烧坏；故A项错误；
B．由可得，灯泡L1的电阻是：
；
灯泡L2的电阻是：
；
将两灯串联接在6V电源上时，由于流过L1和L2的电流相等，根据可知L1的实际功率小于L2实际功率；所以L2更亮些，故B项错误；
C．两灯并联时，确保两灯安全的前提下，电源两端的电压应为6V，由欧姆定律可知，流过灯泡L1的电流是：
；
流过灯泡L2的电流是：
；
并联时干路电流最大可达：
；
故C项错误；
D．由可得，灯泡L1正常发光时的电流是：
；
灯泡L1正常发光时的电流是：
；
将两灯串联时，确保两灯安全的前提下，电路中的最大电流是，此时电源电压最大允许：
；
故D项正确。
9、D
【解析】试题分析：观察图象可知，导体A的电流与电压关系图象为一条过原点的直线，所以通过导体A的电流与其两端的电压成正比，A选项正确；当UA=UB=2V时，IA=1．4A，IB=1．2A，由欧姆定律得两导体的电阻分别为：，，A和B的电阻之比：RA：RB=5Ω：11Ω=1：2，B选项正确；当在导体B的两端加上1V电压时，通过导体B的电流：，C选项正确；将导体A和B串联时，串联电路中电流处处相等，所以通过A的电流为1．4A时，通过B的电流也为1．4A，则导体B两端电压：，D选项错误．答案：D
考点：欧姆定律的应用；串联电路规律应用．
10、B
【详解】AD．若灯泡短路、插座短路，会使火线和零线连接，造成短路，使保险丝烧断或跳闸，用试电笔测A点氖管不会发光，故AD错；
B．灯丝断了，开关闭合后，A点连接火线，可以使氖管发光；B点与零线相连，不会使氖管发光，符合题意，故B正确；
C．开关接触不良，A点不能连接火线，不会使氖管发光，故C错；
11、C
【详解】A．文本中强静磁场会吸引铁质物品，说明铁在磁场会被磁化，故A不符合题意
B．文本中变化磁场会使携带的金属中产生感应电流，说明存在电磁感应(磁生电)， B 不符合题意；
C．文本中未提及同名磁极相互排斥，C符合题意；
D．文本中从而使金属发热面灼伤病人(电流流过金属导体，金属导体发热)，说明存在电流的热效应， D不符合题意。
12、C
【详解】A．电能表的表盘上最后一位是小数，由图可知，该电能表的读数为9558.7kW•h，故A正确，不符合题意；
BD．电能表的表盘上，“220V”是指电能表的工作电压，“5A”是指平时工作允许通过的最大电流，该电能表上用电器的最大总功率：
P=UI=220V×5A=1100W=1.1kW，
故BD正确，不符合题意；
C．电能表上“3000r/kW⋅h”表示电能表所接的电路每消耗1kW⋅h的电能，电能表的转盘转3000r，1h消耗的最多电能：
W=Pt=1.1kW×1h=1.1kW⋅h，
该电能表的转盘每小时最多转数：
n=3000r/kW⋅h×1.1kW⋅h=3300r，
故C错误，符合题意。
13、B
【详解】天然气是化石能源，属于不可再生能源，同时天然气可以从自然界直接获取是一次能源。
故选B。
14、D
【详解】卫星导航系统传递信息利用的是电磁波，电磁波可以在真空中传播，故D正确．
故选D．
15、C
【详解】A．S闭合，S1、S2都断开，滑动变阻器与灯泡串联。由可得，小灯泡的电阻为：
；
由P=UI可得小灯泡正常发光时的电流：
；
当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：
；
滑动变阻器的规格为“20Ω 1A”，则最大阻值R大=20Ω，故滑动变阻器接入电路的阻值范围是6Ω～20Ω；故A正确，不符合题意；
B．S闭合，S1、S2都断开，滑动变阻器与L串联，电阻最小时电流最大，其最大电流：
；
电路消耗最大功率：
P最大=UI最大=6V×0.5A=3W；
故B正确，不符合题意；
C．S、S1、S2都闭合，滑动变阻器与R0并联，通过R0的电流：
；
当滑动变阻器的阻值最大时，此支路上的电流最小，则：
；
则干路上的电流：
I最小=I1+I2=0.2A+0.3A=0.5A；
电路消耗的总功率最小值：
P最小=UI最小=6V×0.5A=3W，
故C不正确，符合题意；
D．由电流表的量程可知，干路中的最大电流为0.6A，则电路消耗的总功率最大，电路中的总电阻：
；
滑动变阻器与R0并联，则：
，
即：
，
解得R滑=15Ω．故D正确，不符合题意。
16、C
【详解】A．对人体的安全电压为不高于36V，故A不符合题意；
B． 一斤(500g)鸡蛋可称8∼10个，那么一个鸡蛋的质量约为50g，故2个鸡蛋的质量为100g，即0.1kg，故举高1m做功为
W=Gh=mgh=0.1kg×10N/kg×1m=1J
故B不符合题意；
C．日光灯的功率约40W，通过的电流
I==≈0.2A=200mA
故C符合题意；
D．家用空调的功率在1000W以上，故D不符合题意。
故选C。
17、C
【详解】甲、乙均为电流表，开关S闭合，S1断开，两电阻并联，U=U1=U2，
根据P=，
===，
当开关S1和S都闭合，甲、乙两表为电压表时，两电阻串联，电压表甲测电源电压，电压表乙测电阻R2两端电压，I=I1=I2，
则
===，
所以
===；
根据P=I2R可得R1、R2消耗的功率
===；
故C正确，ABD错误。
18、B
【详解】A.由图象可知，在2s∼5s的时间内小车运动的路程为0m，小车是静止，故A错误；B由图象可知,在0∼5s的时间内小车运动的路程为2m,小车的平均速度v＝＝0.4m/s，故B正确；C.由图象可知,在0∼7s的时间内小车运动的路程为6m,小车的平均速度v＝≈0.86m/s，故c错误；D.由图象可知，在5s∼7s内小车运动的s−t图象是一条倾斜的直线，小车做匀速直线运动，故D错误．故选B．
【点睛】
（1）由s-t图象找出路程与所对应的时间，由平均速度公式可以求出小车的平均速度；（2）物体做匀速直线运动或静止时，物体处于平衡状态；物体处于平衡状态时，物体所受合力为零，物体处于非平衡状态时，物体所受合力不为零；（3）物体的s-t图线是一条倾斜的直线时，物体做匀速直线运动，物体的s-t图象是一条平行于时间轴的直线时，物体处于静止状态．
19、A
【详解】验电器是利用同种电荷相互排斥的原理来检验物体是否带电的，由题意知，当带电体接触验电器的金属球时，由于两片金属箔上都带上和带电体相同的电荷互排斥而张开．故本题正确选项是A．
20、C
【详解】当水位没有达到A时，电磁铁没有磁性，只有绿灯亮；当水位到达A时电路接通，电磁继电器有磁性，衔铁就会在电磁力吸引的作用下与红灯接通，红灯亮；该报警器的红、绿灯不会同时亮．
故C正确．
21、C
【解析】A．家用照明灯的功率在40W左右，工作电流约0.2A，故A不符合题意；
B．家用手电筒的额定功率约1W，达不到200W，故B不符合题意；
C．一节新干电池的电压约为1.5V，故C符合题意；
D．电饭锅加热煮饭时的功率约为1000W左右，故D不符合题意。
故选C。
22、A
【详解】由图可知，导体AB和BC串联，且，因导体电阻的大小与导体的材料、长度和横截面积有关，且材料和长度都相同时，横截面积越大电阻越小，反之越大，所以，材料和长度相同两导体的电阻关系为，即AB段电阻大；因串联电路中各处的电流相等， 由的变形式可知，，即AB段电压比BC段大；
故选A。
23、A
【详解】A．导线中电流的迅速变化会在空间激起电磁波，故A说法正确；
B．电磁波的传播不需要介质，在真空中传播速度是3×108m/s，故B说法错误；
C．微波炉是利用电磁波中的微波来加热食物的，可以向外辐射电磁波，过量的电磁波辐射对人体有害，故C说法错误；
D．用电磁波可以传递声音与图像，但会受到其它电磁波的干扰，故D说法错误；
故选A。
24、B
【详解】A．先闭合开关S，电流从正极出发经开关S、甲电流表、灯泡L2回负极，电流表甲是测L2的电流，则甲电流表有示数，乙电流表无电流经过，没有示数，故A错误；
BCD．再闭合S1，两灯泡并联，电流表甲是测干路的电流，电流表乙是测L1支路电流，电流表甲示数变大，甲表示数大于乙表示数，因为S1断开时，乙电流表的示数为0，再S1闭合时，乙电流表有示数，因此这个过程乙电流表的示数变大，故B正确，C、D错误；
故选 B。
25、C
【详解】AD．因为是光滑的轨道，不计空气阻力，小球在轨道上运动没有机械能的损耗，则小球的机械能守恒，所以小球能到达的最高点应与A点在同一水平直线上，不能沿轨道向上运动到E点；因小球的机械能守恒，所以小球到达D点时的机械能等于它到达B点时的机械能，故AD错误；
B．小球从A点加速下滑到C点时，小球受竖直向下的重力，小球向下移动了距离，所以重力对小球做了功，故B错误；
C．小球到达C点（最低点）时，质量不变，此时速度最大，高度最小，所以它的动能最大，重力势能最小，故C正确；
故选C．
26、D
【详解】A．晶体在熔化过程中不断吸热，内能增大，但是温度不变，该选项说法不正确；
B．烧开水时，看到壶嘴冒出的“白气”，是壶嘴里冒出的温度较高的水蒸气遇冷凝结成的小水滴，属于液化现象，该选项说法不正确；
C．蒸发和沸腾都属于汽化现象，都要吸热，该选项说法不正确；
D．打开香水瓶后远远地闻到香味，说明分子在不停地做无规则运动，该选项说法正确．
27、D
【详解】甲图是吸气冲程，吸入的是空气和汽油的混合物，乙图是压缩冲程，压缩冲程的能量转化是机械能转化为内能，故选D。
28、B
【详解】由图可知，两个电阻串联，电压表测量滑动变阻器的电压，电流表测量电路的电流。由题意可知，当电流表的示数增大时，电压表的示数减小。由于电源电压保持不变，则电源电压
U=0.5A×R0+6V=1.5A×R0+3V
解得：R0=3Ω
U=0.5A×R0+6V=7.5V
故选B。
29、D
【详解】A．B．C．由图可知，A、B、C三个电路中电压表都是与L2并联，测L2两端的电压．故A、B、C不符合题意．
D．由图可知，L1、L2并联，电压表既与L2并联，也与L1并联，所以该电路中电压表测L1两端电压．故D符合题意．
30、B
【分析】根据“6V 9W”求出此时灯泡的电阻R0，再根据灯泡的功率是1W，可 求出在甲图中此时通过灯泡的电流I1，根据串联电路电流处处相等，可求得电源电压U；再根据求出在乙图中当灯泡的功率为2.25W时的电流I2，再利用，求出R2的阻值。
【详解】由“6V 9W”可知灯泡的额定电压为6V，额定功率为9W，则灯泡的电阻：
灯泡与一个8Ω的电阻串联后，此时灯泡的功率为1W，由可得此时流过灯泡的电流，
电源电压：
当灯泡改为与定值电阻R2串联时，由于灯泡灯丝电阻R0不变，此时灯泡的功率P2=2.25W时，此时通过灯泡的电流
由于定值电阻R2与小灯泡串联，则定值电阻的阻值为
故选B。
二、填空题（每空1分，共10题，20分）
31、180 1.5
【详解】消耗的电能为W＝Pt＝3W×60s＝180J；
电路中线圈的电流为；
电路中通过线圈的电流为产生的热量为Q＝I2Rt＝（0.5A）2×0.1Ω×60s＝1.5J．
32、40 20 16
【详解】[1]小华家5月份消耗的电能
866.5kW·h-826.5kW·h=40kW·h
[2]应付电费是
40kW·h0.5元/kW·h=20元
[3]这个电能表所接用电器的最大功率是
220V3A=660W，
用这只电能表最多能让16盏“220V，40W”的电灯同时正常工作。
33、引力 做功 质量 等于
【详解】[1]两个铅块表面刮平紧压到一起，可以悬挂重物，说明分子间存在相互作用的引力。
[2]向下压活塞，压缩空气，对空气做功，空气的内能增大。说明对物体做功物体内能增大。
[3][4]比较不同物质的吸热本领，也就是比较比热容。由公式可知，要比较比热容大小，可取相同质量的不同物质，让他们吸收相同的热量，通过观察温度变化量来判断比热容大小。所以应取相同质量的水和食用油。要保证吸收相同的热量，需选取两个相同的电加热器，加热相同的时间。所以两个相同的加热器加热相同的时间，水和食用油吸收的热量相同。
34、20 1.92
【详解】如图电路，灯与电阻并联，电流表测量干路电流．
当开关S闭合时，灯泡L正常发光，灯的电流为：
则通过电阻的电流为：
则电阻R的阻值为：
；
灯泡的电阻为：
电源实际电压只有4.8V，则该灯泡工作的实际功率为：
．
【点睛】
重点是欧姆定律的应用电功率的计算，牢记公式，根据实际电压结合灯的电阻计算实际功率大小．
35、① ③
【解析】[1][2]焦耳最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，得出焦耳定律，故①正确；最先通过实验总结得出电流与电压、电阻三者之间关系的科学家是欧姆，故②错误；奥斯特最早发现了电与磁之间的联系即电流的磁效应，说明电可以生磁；故③正确。
36、小 做功
【详解】[1]“早穿皮袄午穿纱”说明沙漠地区的昼夜温差大，说明在同样受热和受冷的情况下，沙石的温度变化大，说明沙石的吸放热的能力差，即造成这种气候的主要原因是沙石的比热容较小。
[2]冬天很冷的时候搓双手，双手相互摩擦做功，将机械能转化为内能，手的温度升高，手就感到暖和。
37、S1、S3
【详解】要使L1和L2并联，电流从电源正极流出分支，一支S1、R2，另一支经R1、S3，再汇合流回电源负极；因此应闭合开关S1、S3，断开开关S2。
38、正 2019.4
【详解】丝绸摩擦过的玻璃棒带正电，接触验电器的金属箔，由于同种电荷相互排斥所以张开一定角度，用另一物体接触后张角变大，说明金属箔上电荷量变大，则另一物体带正电；电能表最后一位为小数，示数为2019.4kw·h．
39、减小 增大 增大 25Ω 5Ω 12V 28.8W
【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）滑动变阻器的滑动P向右滑动时，变阻器连入电路中的电阻变大，根据电阻的串联，总电阻变大，由欧姆定律，电流表的示数减小，根据U＝IR，R1的电压变小，根据串联电路电压的规律，电压表的示数增大，由于电压表与电流表示数之比为变阻器连入电路中的电阻，所以电压表与电流表示数之比增大。
（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知，电路中的最小电流I最小＝0.4A，滑动变阻器消耗的电功率P2＝4W，由P＝I2R可得，滑动变阻器的最大阻值：R2＝＝＝25Ω；（3）因串联电路中总电阻等于各分电阻之和和I＝可得，电源的电压：U＝I最小（R1+R2）＝0.4A×（R1+25Ω），由图乙可知，电路中的电流I＝0.8A时，滑动变阻器消耗的电功率P2′＝6.4W，则滑动变阻器接入电路中的电阻：
R2′＝＝＝10Ω，电源的电压：U＝I（R1+R2′）＝0.8A×（R1+10Ω），
因电源的电压不变，所以，0.4A×（R1+25Ω）＝0.8A×（R1+10Ω），
解得：R1＝5Ω，电源的电压：U＝I最小（R1+R2）＝0.4A×（5Ω+25Ω）＝12V；
（4）当滑动变阻器接入电路中的电阻为0时，则电路消耗的电功率最大，
P最大＝＝＝28.8W。
40、827.6 0.002 120
【详解】[1]电能表的读数时，最后一位是小数，单位为kW·h，小金家5月底电能表的示数
W2=931.6kW·h；
小金家4月底电能表的示数：
W1=W2-W=931.6kW·h-104kW·h=827.6kW·h；
[2]2500R/kW·h表示的是电路中每消耗1kW·h的电能，电能表转盘转2500转，电能表转盘转动5转消耗的电能：
W=kW•h=0.002kW•h；
[3]此时电路工作的用电器总功率
P==0.12kW=120W。
三、实验题（每空1分，共2题，15分）
41、 180 20 ②
【详解】(1)[1]电压表与待测电阻并联，如下所示：
。
(2)[2]闭合开关后，电压表读数为1V，根据欧姆定律，通过R的电流
由于串联电路电流处处相等，所以
(3)[3]因电压表量程为0-3V，R的最大电压为3V，根据串联电路电压的规律，RX的电压最小为
待测电阻电压为R电压的倍，根据分压原理，待测电阻至少为
(4)[4]因实验中没有电流表，在已知电源电压的情况下，要测电阻的大小，电压表和一个定值电阻可起到电流表的测量作用；
①将R和Rx由串联改为并联，电压表只能测量出R和Rx的电压，即电源电压，不能测出待测电阻大小；故该建议不可行；
②用阻值可调可读的电阻箱替代R，电阻箱连入电路的阻值可知，由欧姆定律和串联电路电流的规律可知电路中的电流，根据串联电路电压的规律和欧姆定律可求待测电阻的大小，且通过改变电阻箱的阻值多次测量取平均值来减小误差；故该建议可行；
③用滑动变阻器替代R，因滑动变阻器连入电路中的电阻未知，故不能测算出电路中的电流大小，不能测出待测电阻大小，故该建议不可行。
42、控制变量 温度计示数的变化 质量 吸收 水 砂石
【详解】(1)[1]要比较砂石和水的吸热能力，可以有两种方法：加热相同的时间，比较温度变化的大小；升高相同的温度，比较加热时间的长短。所以要通过控制变量法；
(2)[2]实验中通过加热相同的时间，比较温度计示数的变化量，来判定水和砂石的吸热性能；
(3)[3]根据控制变量的原则，实验过程中要求用两个完全相同的烧杯来装质量相等的水和砂石；
[4]烧杯内的水和砂石从酒精灯火焰中吸热，用同样火焰的酒精灯分别对水和砂石加热相同时间可以保证水和砂石吸收相同的热量；
(4)[5][6]由公式可知质量相同的水和砂石，吸收相同的热量，砂石的温度升高得快，则砂石比热容小。
四、计算题（每题10分，共2题，20分）
43、（1）1.68×107；（2）6×107；（3）28%。
【详解】(1)水吸收的热量：
；
(2) 焦炭完全燃烧放出的热量：
；
(3) 该锅炉的效率是：
。
答：(1)水吸收的热量是1.68×107J；
(2)焦炭完全燃烧放出6×107J的热量；
(3)该锅炉的效率是28%。
44、 (1)6Ω；(2)9V；(3)12Ω
【详解】(1)由图知
(2)当滑动变阻器阻值为0时，只有R0工作，电源电压
(3)当滑片位于b端时，滑动变阻器与R0串联
滑动变阻器此时接入的最大电阻
答：(1)定值电阻R0的阻值6Ω；
(2)电源电压9V；
(3)滑动变阻器的最大阻值12Ω。
