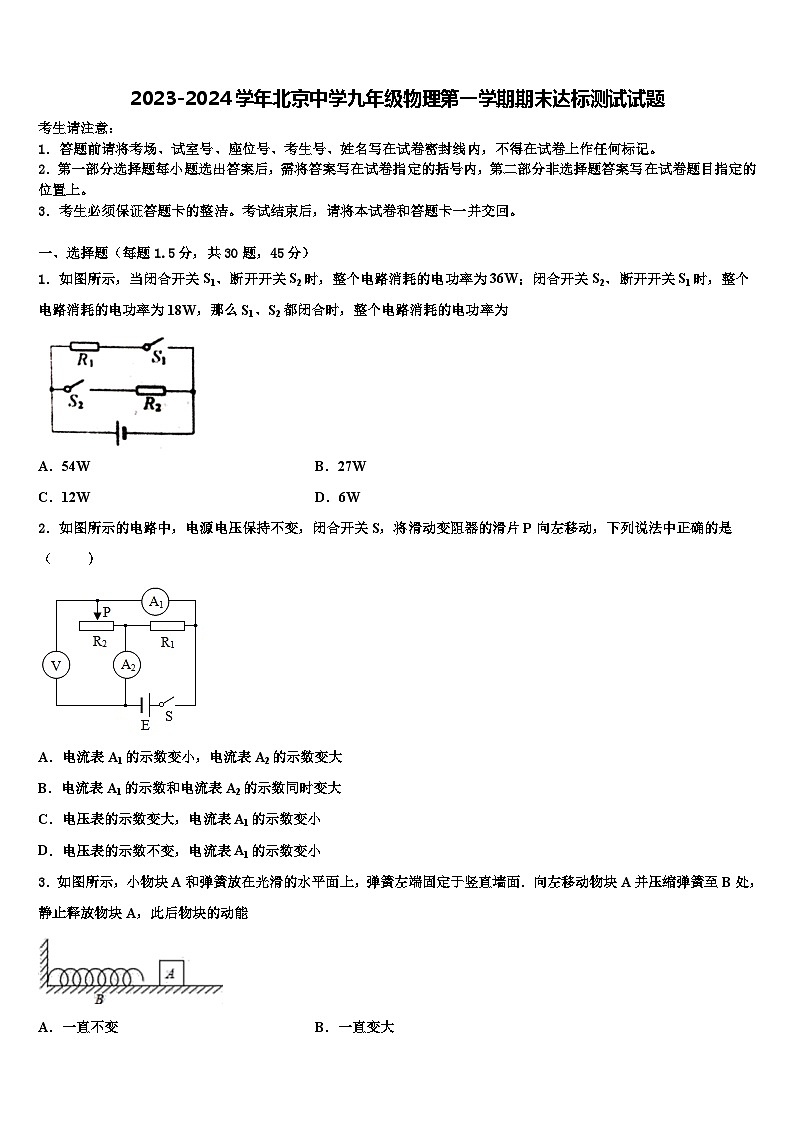

2023-2024学年北京中学九年级物理第一学期期末达标测试试题

这是一份2023-2024学年北京中学九年级物理第一学期期末达标测试试题，共27页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，当闭合开关S1、断开开关S2时，整个电路消耗的电功率为36W；闭合开关S2、断开开关S1时，整个电路消耗的电功率为18W，那么S1、S2都闭合时，整个电路消耗的电功率为
A．54WB．27W
C．12WD．6W
2．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（ ）
A．电流表A1的示数变小，电流表A2的示数变大
B．电流表A1的示数和电流表A2的示数同时变大
C．电压表的示数变大，电流表A1的示数变小
D．电压表的示数不变，电流表A1的示数变小
3．如图所示，小物块A和弹簧放在光滑的水平面上，弹簧左端固定于竖直墙面．向左移动物块A并压缩弹簧至B处，静止释放物块A，此后物块的动能
A．一直不变B．一直变大
C．先变大后不变D．先变大后变小

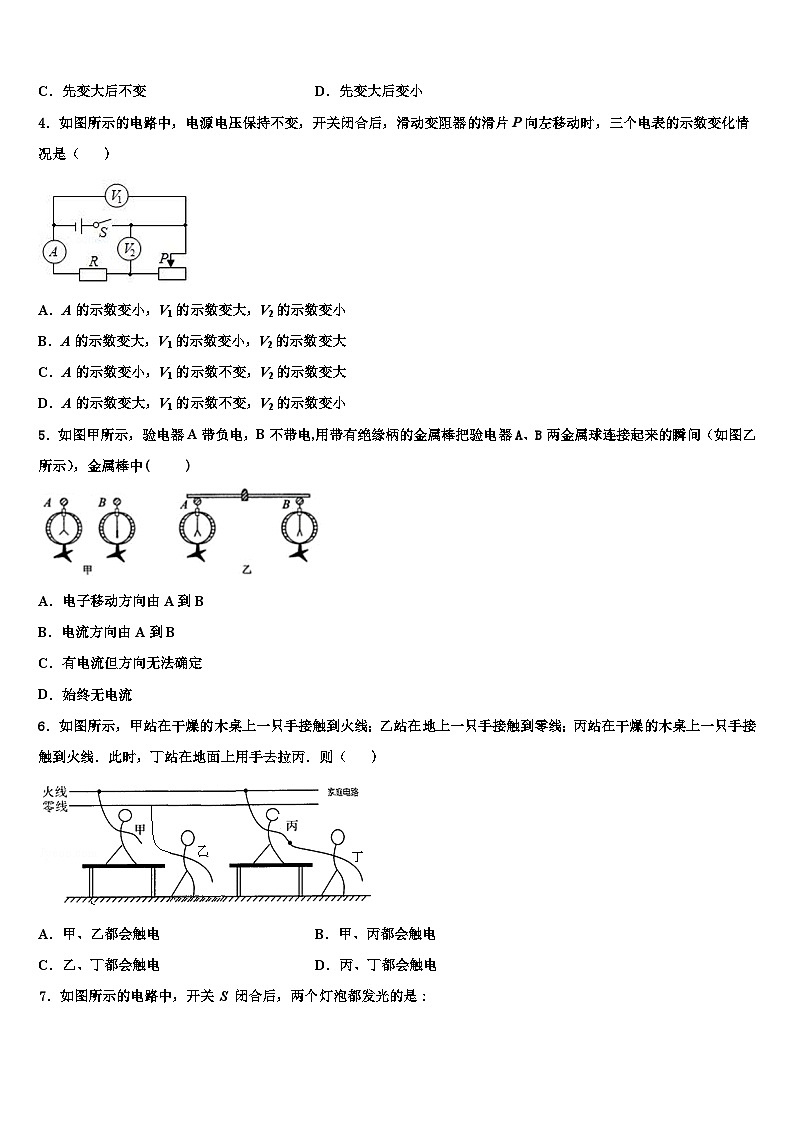

4．如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（ ）
A．A的示数变小，V1的示数变大，V2的示数变小
B．A的示数变大，V1的示数变小，V2的示数变大
C．A的示数变小，V1的示数不变，V2的示数变大
D．A的示数变大，V1的示数不变，V2的示数变小
5．如图甲所示，验电器A带负电，B不带电,用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中( )
A．电子移动方向由A到B
B．电流方向由A到B
C．有电流但方向无法确定
D．始终无电流
6．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线．此时，丁站在地面上用手去拉丙．则（ ）
A．甲、乙都会触电B．甲、丙都会触电
C．乙、丁都会触电D．丙、丁都会触电
7．如图所示的电路中，开关 S 闭合后，两个灯泡都发光的是：
A．B．C．D．
8．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲，把它们串联在电路中，如图乙．闭合开关S，这时电路中的电流为0.2A，则电源电压和元件B的电功率分别是
A．2V，0.4WB．2V，0.8WC．3V，0.4WD．3V，0.8W
9．下列关于热学现象的说法，正确的是
A．深秋的早晨，在地面上经常会出现白霜，这是液化现象
B．0℃的水变成0℃的冰，温度不变，内能不变
C．端午米粽飘香，能闻到米粽的香味是由于分子做无规则运动
D．冬天搓手，手变暖和是利用热传递改变手的内能
10．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中
A．电压表V1的示数变大，电流表A的示数变大
B．电压表V2的示数变大，电流表A的示数变小
C．电压表V1的示数变大，电流表A的示数变小
D．电压表V2的示数变大，电流表A的示数变大
11．小雨晚上写作业时感觉冷，开电暖器取暖导致电路变化，以下说法正确的是
A．电路中的总电流变大
B．电路中的总电压变大
C．电路中的总电阻变大
D．电路中的总功率变小
12．关于温度、热量和内能的说法中正确的是（ ）
A．温度高的物体内能一定大B．物体内能减少，一定放出了热量
C．物体吸收热的，内能增加，温度可能不变D．物体温度越高，含有的热量越多
13．下列几种估测中，最符合实际情况的是
A．人体的电阻约为10Ω
B．教室内一盏日光灯的电功率约为40W
C．对人体的安全电压不高于220V
D．我国普通家庭每户每个月消耗电能约360J
14．如图所示的实验装置中，能反映发电机原理的是
A．B．
C．D．
15．如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（ ）
A．
B．
C．
D．
16．有金属外壳的家用电器必须接地，目的是（ ）
A．防止短路B．节约电能
C．防止触电D．稳固插头
17．一只“220V 60W”的白炽灯甲和一只“220V 100W”的白炽灯乙串联后接入220V的电路中，则关于两灯实际亮度说法正确的是（ ）
A．甲灯较亮B．乙灯较亮
C．两灯亮度相同D．以上三种情况都有可能
18．如图甲所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从a端向b端移动的过程中，电压表和电流表的示数变化情况如图乙所示，则（ ）
A．定值电阻R1阻值为20Ω
B．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的B点
C．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的C点
D．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的D点
19．一天晚上，某集体宿舍楼突然断电，走廊的应急灯立即亮起。经检查发现楼内空气开关跳闸。8min之后故障排除，闭合空气开关恢复供电，应急灯熄灭。应急灯的发光元件由多个发光二极管组成，每盏应急灯的实际功率为2W。下列说法中正确的是
A．空气开关跳闸一定是用电器总功率过大造成的
B．发光二极管发光部分是由超导体材料制成的
C．本次断电每盏应急灯消耗的电能是16J
D．应急灯亮起时将电能主要转化为光能
20．如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（ ）
A．电路总功率的最小值为1.8W
B．电路总功率的最大值为5.4W
C．定值电阻电功率的最小值为1.35W
D．定值电阻电功率的变化为4.05W
21．为了生命安全，敬请文明驾驶．交警在查“酒驾”时，先请司机打开车窗，若闻到酒精气味，则要求司机必须接受酒精含量的测试．交警能闻到酒精气味是因为酒精
A．分子间有空隙B．分子很小
C．分子在不停地做无规则运动D．分子可分
22．下列说法正确的是（ ）
A．一桶水的比热容比一杯水的比热容大
B．炽热的铁水具有内能，冰冷的铁块也具有内能
C．把-5℃的冰块放在 0℃的恒温箱内，几分钟后，有部分冰会变成水
D．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量
23．甲、乙两电热丝电阻之比为3:2，通电时间之比为3:5，它们产生的热量之比为18:5，则通过它们的电流之比为
A．2:1B．1:4C．4:1D．1:2
24．下列关于材料的导电性能及其应用的说法错误的是
A．绝缘体不易导电，是因为绝缘体内部几乎没有电荷
B．生活中通常用铜、铝做电线的线芯，是因为它们的导电性能好
C．半导体的导电性能介于导体和绝缘体之间，可以制作二极管、三极管等
D．用超导材料制造电子元件，可不必考虑元件的散热问题
25．如图所示电路，电源电压不变，闭合开关S后，P从a滑至b的过程中，有关电压表、电流表的示数变化情况，正确的是
A．电压表示数增大，电流表示数减小
B．电压表示数减小，电流表示数增大
C．电压表、电流表示数都增大
D．电压表、电流表示数都减小
26．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（ ）
A．N、N、S、N
B．S、N、S、S
C．S、S、N、N
D．N、S、N、N
27．我市城区运营的公交车后门两个扶杆上均装有一个有色按钮（如下图），每一个按钮相当于一个开关。当乘客按下任一按钮，驾驶台上的指示灯亮（或扬声器发声），提醒司机有人下车。下列电路图能实现上述目标的是（ ）
A．B．
C．D．
28．在国际单位制中，电流的单位是（ ）
A．安培
B．伏特
C．焦耳
D．瓦特
29．在下列实例中，用做功的方式来改变物体内能的是（ ）
A．用热水袋暖手，手温度升高
B．将冰块放入饮料中，饮料的温度降低
C．在炉子上烧水，水的温度升高
D．用手反复弯折铁丝，弯折处铁丝的温度升高
30．一杯开水，从刚倒入杯中到可以喝的这一段时间内，放出的热量大约是（ ）
A．5×106JB．5×105JC．5×104JD．5×103J
二、填空题（每空1分，共10题，20分）
31．如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的_____极，电池的电压为_____V．
32．一个定值电阻连入电路，当这个电阻两端的电压为6V时，通过这个电阻的电流为0.5A；当这个电阻两端的电压为9V时，通过这个电阻的电流为__________A；当这个电阻两端的电压为0V时，通过这个电阻的电流为__________A。
33．小琪家的汽车发动机是汽油机，如图是汽油机的_______冲程，生活中爸爸经常用水冷却汽车发动机，这是利用水的____________的特性.
34．如图所示是内燃机某一冲程的示意图，其中喷油嘴正在喷油，由图可知：
(1)这种内燃机是______（填“汽”或“柴”）油机；
(2)它在吸气冲程吸入的物质是______（填“空气”、“汽油”、“柴油”或“空气和汽油的混合物”）；
(3)如图所示冲程中其能量转化是把______能转化为______能。
35． “端州浓情，裹蒸飘香”，“裹蒸飘香”说明分子在________；“破镜难重圆”说明分子间________；若把分子看成一个小球，则一般分子直径的数量级________m。
36．如图甲所示，电源电压恒定不变，R0为定值电阻，R为电阻式传感器（它的核心是一只可变电阻）。当控制其阻值从0变为48Ω，测得传感器消耗的电功率与通过它的电流关系如图乙所示，则电源电压为__________V，电阻R0的阻值为__________Ω，当通过传感器的电流为0.1A时，传感器消粍的电功率P为__________W。
37．自然界中的水循环是通过水的物态变化实现的．地面上江、河、湖、海中的水在太阳的照射下不断________成水蒸气，流动的水蒸气遇到冷的空气后______成小水滴或直接________成小冰晶，就形成了云．在一定的条件下，小冰晶熔化成水与原来的小水滴一同下落，形成雨水，汇集到江、河、湖、海中．
38．电流是导体中的电荷发生_________形成的．如甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中的电流方向是由______ （选填“A向B”或“B向A”）。
39．小汽车的发动机的排气量有的标有“1.8T“，有的标有“1.8L”。“T”表示“涡轮增压”，通过给发动机足量的空气来使汽油更允分地燃烧，因而比标“L”汽车发动机更节能，同样的汽油加在标”T”汽车发动机内和加在标”L“汽车发动机内，其热值_____（选填“变大变小”或“不变”）。200g的汽油完全燃烧放出的热量是_____J（q汽油＝4.6×107J/kg）
40．如图所示是某家用电子式电能表的表盘，该表盘上显示已用电________kW•h．若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次．该用电器在上述时间内消耗的电能为____kW•h，它的实际电功率是_____W．
三、实验题（每空1分，共2题，15分）
41．在“测量小灯泡电功率”的实验中，电源电压为3V，小灯泡额定电压为2.5V。
(1)图甲是小明同学已连接的电路，有一根导线的一个接头接错，请在需要改动的导线上打“×”，并在图上用笔画线改正。
（__________________）
(2)小明连接好电路后，闭合开关，逐渐减小滑动变阻器接入电路的阻值，发现小灯泡始终不亮，电压表有示数，电流表指针几乎不偏转，出现此现象的原因可能是__；
(3)排除故障后，闭合开关进行实验，电压表示数为2V。为测量灯泡的额定功率，应将滑动变阻器的滑片P向____(选填“左”或“右”)端滑动，直到电压表示数为2.5V，并做好数据记录；图乙的U-I图象是小明根据多组实验数据绘制的，根据图象可得小灯泡正常发光时的额定功率是______W。
(4)完成实验后，爱动脑筋的小明又想出一种测量小灯泡额定功率的方法，添加电阻箱R1和单刀双掷开关S2，设计了如图丙所示的电路，请将以下实验步骤补充完整。
①检查电路无误后，闭合开关S1，将开关S2拨至“1”，调节滑动变阻器滑片直至电压表示数为U额；
②再将开关S2拨至“2”，滑动变阻器滑片的位置___(选填“左移”、“右移”或“不动”)，改变电阻箱R1的阻值，使电压表示数仍为U额，读取电阻箱的数值为R0；
③小灯泡的额定功率：P额=______。(用U额、R0表示)
42．下面是某同学拟出的一份实验报告：
回答下列问题：
（1）本实验报告不够完整，应添上的基本项目是：
（1）从实验步骤看，主要缺陷是_________．
（3）滑动变阻器在实验中所起的作用是：
（4）假如该同学在实验时，刚一“试触”就发现电流表的指针迅速摆到最大刻度值，其原因可能是：______（写出一种情况即可），
（5）就该同学的电路图而言，假若电压表的电阻不是很大，则电阻值的测量结果将____（选填“偏大”或“偏小”），其原因分析如下：_______
四、计算题（每题10分，共2题，20分）
43．直饮机的电路图如图所示，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态（“断开”或“闭合”），可以选择出温水或开水。该直饮机的额定电压是220V，开水加热电功率是2200W，温水加热电功率是1100W。（水的比热容c=J/（kg·℃），水的密度ρ=kg/m3）
（1）温、开水选择开关处于__________状态时饮水机处于加热状态；温、开水选择开关处于__________状态时饮水机处于保温状态；
（2）饮水机正常工作，出开水时电热丝中的电流是多少_________?电热丝R0的电阻是多少_________？
（3）现在需要100℃的开水500ml，已知水的初温是20℃，水需要吸收多少热量_________?如果电能转化为水的内能的效率是80%，饮水机正常工作时，烧开这些水需要多少时间_________？（保留一位小数）
44．如图所示电路，灯L1和L2分别标有“6V 0.2A”和“2V 0.2A”。电源电压及灯丝电阻保持不变。当开关S1、S2、S3闭合，S4打开时，灯L1恰能正常发光；当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P位于a点时，灯L1也能正常发光；滑动变阻器的滑片P位于b点时，灯L1的功率是额定功率的；当开关S1、S3闭合，S2、S4打开时，灯L1的功率是额定功率的。求：
(1)电源电压；
(2)电阻R2的阻值；
(3)滑动变阻器滑片P位于a点和b点时接入电路的电阻阻值；
(4)电流表在以上状态中的最大电流和最小电流。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】由电路图可知电阻R1、R2并联， S1、S2都闭合时，整个电路消耗的电功率为两电阻功率之和，所以
P总=36W+18W=54W
故选A。
2、D
【详解】AB．由图可知，R1、R2并联，电压表测量各支路两端的电压；电流表A2在干路中，测量的是干路的电流；电流表A1在支路中，测通过变阻器R2的电流；将滑动变阻器的滑片P向左移动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过变阻器的电流减小，即电流表A1的示数变小；由于定值电阻两端的电压不变，所以通过它的电流不变；并联电路中干路电流等于各支路电流的和，则干路电流减小，即电流表A2的示数变小；故AB错误；
CD．电压表测量各支路两端的电压，电压表示数保持不变，故C错误，D正确。
故选D。
3、C
【详解】如图所示，当压缩弹簧时，弹簧具有弹性势能，在恢复形变时，弹性势能转化为动能，使物块获得一定的速度，且在物块离开弹簧时，速度达到最大；物块离开弹簧后，因水平面光滑，它在水平方向不受力，故物块将做匀速直线运动。综上所述，静止释放物块A，此后物块的运动是先加速后匀速。所以动能的变化是先增加后不变。故C符合题意；ABD不符合题意。
4、D
【详解】AB．由电路图可知，R与滑动变阻器串联，电压表V1测电源的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流，因电源的电压保持不变，所以，滑片移动时，电压表V1的示数不变，故AB错误；
C．当滑动变阻器的滑片P向左移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，由I=U/R可知，电路中的电流变大，即电流表A的示数变大，故C错误；
D．由U=IR可知，R两端的电压变大，因串联电路中总电压等于各分电压之和，所以，变阻器两端的电压变小，即电压表V2的示数变小，故D正确．
5、A
【分析】根据题目中对于验电器的描述可知，本题考查电流方向问题，根据在金属导体中，能够自由移动的电荷是负电荷（自由电子），所以在金属导体中，电流的方向始终与自由电荷的运动方向相反进行求解。
【详解】连接的瞬间，A带的负电减少，说明电子从A到B移动，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向B→A。
A．故电子移动方向由A到B，正确；
B．电流方向由A到B，错误；
C．有电流但方向无法确定，错误；
D．始终无电流，错误。
6、D
【详解】甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电．综上所述，甲、乙都不会触电，丙、丁都会触电．故选D．
7、B
【解析】A.开关闭合后，发生电源短路，两盏灯都不能发光，故选项A不符合要求；
B.由图知，开关闭合后，两灯泡并联，两盏灯都能发光，故选项B符合要求；
C.由图知，开关闭合后，左边灯泡L1被短路，只有L2发光，故选项C不符合要求；
D.由图知，开关闭合后，左边灯泡L1被短路，只有L2发光，故选项D不符合要求；
故只有选项B说法正确；故应选B．
8、C
【分析】串联电路各处的电流相等，根据图象读出电路元件A和B对应的电压，根据串联电路的电压特点得出电源的电压，根据P=UI求出元件B的电功率．
【详解】因电路元件A和B串联，所以,IA=IB=0.2A，由图象可知：此时UA=1V,UB=2V，
因串联电路中总电压等于各分电压之和，所以电源的电压： U=UA+UB=1V+2V=3V，
元件B的电功率： PB=UBIB=2V×0.2A=0.4W.故选C.
9、C
【解析】A、深秋的早晨，地面上的霜是空气中的水蒸气凝华而成的，故A错误。
B、0℃的水变成0℃的冰，属于凝固现象，需要放出热量，因此内能减小，故B错误；
C、端午节粽子飘香，是因为粽子香气中含有的分子是在不断运动的，向四周扩散，使人们闻到粽子的香气，故C正确；
D、冬天搓手，手变暖和是利用做功改变手的内能，故D错误；
10、A
【解析】如图，电阻R1和滑动变阻器R2串联，V1测量R1两端的电压， V2测量R2两端的电压，电流表测量串联电路中的电流。当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，则V1示数变大；滑动变阻器的电阻变小，两电阻串联，故电路总电阻变小，电源电压不变，根据可知，电路中的电流变大，即电流表的示数就变大。故A正确，BCD错误。
11、A
【详解】家庭电路中各用电器是并联的，根据并联电路电阻的规律，多并联一个电阻，家庭电路中总电阻变小，因为家庭电路电压为220V是不变的，由得，电路中的总电流变大；由可知，电路中的总功率也变大，故选A。
12、C
【分析】(1)内能的大小和温度、质量、状态等因素有关；
(2)改变物体内能的方法有做功和热传递；
(3)物体的内能发生变化，可能表现在物体的温度变化，也可能是状态的变化；
(4)热量是个过程量，只能说物体吸收或放出多少热量，不能说物体具有或含有多少热量。
【详解】A．内能的大小和温度、质量、状态等因素有关，则温度高的物体，内能不一定大，则A错误；
B．物体内能减少，可能是对外做功也可能是热传递放出热量，则B错误；
C．物体吸热时，内能增大，但温度可能不变，例如：晶体在熔化过程中虽然继续吸热，温度是不变的，则C正确；
D．热量是个过程量，只有发生热传递时说物体吸收或放出多少热量，不能说物体具有或含有多少热量，则D错误。
13、B
【详解】A．一般情况下，人体电阻为1000−2000Ω左右，故A不符合实际；
B．教室内一盏日光灯的电功率约为40W，故B符合实际；
C．对人体的安全电压不高于36V，故C不符合实际；
D．普通家庭每个月耗电约为100度=100kW⋅h=3.6×108焦耳，故D不符合实际．
14、C
【详解】A．该图是用来研究电磁铁磁性强弱与线圈匝数的关系的实验，不符合题意；
B．图示的是奥斯特实验，说明了电流周围存在磁场，不符合题意；
C．图示的是闭合电路的部分导体在磁场中做切割磁感线运动时，就会产生电流，是电磁感应现象，属于发电机的工作原理，符合题意；
D．图示的通电导体在磁场中受到力的作用，是电动机的工作原理，不符合题意．
15、D
【详解】A．A图滑动变阻器的接线柱接B和C，连入电路中的电阻丝是PB部分．当滑片P向左滑动时，PB电阻丝长度变大，电阻变大．此选项不符合题意；
B．B图滑动变阻器的接线柱接B和D，连入电路中的电阻丝是PB部分．当滑片P向左滑动时，PB电阻丝长度变大，电阻变大．此选项不符合题意；
C．C图滑动变阻器的接线柱接B和A，连入电路中的电阻丝是AB部分．无论怎样移动滑片，滑动变阻器接入电路电阻不变．此选项不符合题意；
D．D图滑动变阻器的接线柱接A和D，连入电路中的电阻丝是AP部分．当滑片P向左滑动时，AP电阻丝长度变小，电阻变小．此选项符合题意．
故选D。
16、C
【详解】如果家用电器内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，外壳就带电，人体接触外壳等于接触火线，就会发生触电事故；如果把外壳用导线接地，即使外壳带了电，电流也会从接地导线流走，人体接触外壳就没有危险。
故选C。
17、A
【详解】判断灯泡的两都看灯泡的实际功率，实际功率越大灯泡越亮。串联电路电流相等，根据公式 可知，电流相等，电阻越大，电功率越大，灯泡越亮。所以先判断这两只灯泡的电阻大小。根据公式 可知，额定电压相同时，额定功率越小的电阻越大，所以甲的电阻大。所以将它们两个串联起来，甲灯亮一些。故选A。
18、B
【分析】(1)当滑片P在a端时滑动变阻器全部接入，R1与R2串联，电路中的电流最小，由图像读出电表的示数，根据欧姆定律求出滑动变阻器的最大阻值，根据串联电路的特点和欧姆定律表示出电源的电压；当滑片P在b端时，滑动变阻器没有连入电路，电压表示数为零，根据欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值和电源的电压；
(2)当滑动变阻器的滑片P在中点时，连入电路的阻值为R2，根据电阻的串联和和欧姆定律求出电路中的电流，由图像找到对应点。
【详解】A．当滑片P在a端时，由图像可知这时电路中电流为Ia＝0.2A，U2＝4V，
由可得，R2的阻值：
，
根据串联电路中总电压等于各分电压之和可得，电源的电压：
------①；
当滑片P在b端时，滑动变阻器没有连入电路，电压表示数为零，由图像可知这时电路中电流为Ib＝0.6A，电源电压加在R1上，则有：
------②；
联立①②解得：R1＝10Ω，U＝6V，则A错误；
BCD．当滑动变阻器的滑片P在中点时，则滑动变阻器连入电路的阻值为：
，
则电流表的示数为：
，
由图像可知，电流表示数为0.3A时对应的点是B，则B正确、CD错误；
故选B。
【点睛】
本题关键是欧姆定律及其变形的灵活运用，难点是明白滑片移动过程中电路的变化情况，本题重点考查了应用图像解决问题，这是以后学习的重点。
19、D
【解析】A．家庭电路中的空气开关跳闸，可能是发生了短路，也可能是总功率过大。故A错误；
B．发光二极管发光部分是由半导体材料制成的，故B错误；
C．本次断电每盏应急灯消耗的电能是W=Pt=2W 860s=960J,故C错误；
D．应急灯亮起时消耗电能得到光能，将电能主要转化为光能，故D正确。
20、A
【详解】当R2接入电路中的电阻为零时，电路中的电流最大，由图象可知，电路中的最大电流I大=1.2A，由I=U/R可得，电源的电压：
U=I大R1=1.2A×R1，
当R2接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由图象可知，电路中的最小电流I小=0.3A，电压表的最大示数U2=4.5V，因串联电路中总电压等于各分电压之和，所以，电源的电压：
U=I小R1 +U2 =0.3A×R1 +4.5V，
因电源的电压不变，所以，
1.2A×R1 =0.3A×R1 +4.5V，
解得：R1 =5Ω，电源的电压
U=I大R1=1.2A×5Ω=6V；
Ａ．电路总功率的最小值
P小=UI小=6V×0.3A=1.8W，
故A正确；
B．电路总功率的最大值
P大=UI大=6V×1.2A=7.2W，
故B错误；
C．定值电阻电功率的最小值
P1小=I小2R1 =（0.3A）2×5Ω=0.45W，
故C错误；
D．定值电阻电功率的最大值
P1大 =I大 2R1 =（1.2A）2×5Ω=7.2W，
定值电阻电功率的变化量
△P1=P1大-P1小=7.2W-0.45W=6.75W，
故D不正确．
21、C
【分析】扩散现象是指不同物体相互接触时，彼此进入对方的现象．扩散现象表明分子是在不停的做无规则运动的．微观粒子总是不断运动的，酒精分子不断运动，向四周扩散是解题的关键所在．
【详解】酒精分子不断向四周扩散，能使人闻到酒精特殊的香味，这与酒精的分子不断运动有直接关系，而与其它分子的特性无关．
故选C.
22、B
【详解】A．比热容是物质的一种特性，一桶水和一杯水相比，质量不同，但比热容相同，故A错误；
B．一切物质的分子总在不停的做无规则运动，所有的物体都具有内能，故B正确；
C．−5℃的冰块放在0℃的冰箱中通过热传递温度能够到达熔点，但是由于不能继续吸热，因此不会熔化，故C错误；
D．因为锯木头时，锯条与木头之间相互摩擦做功，机械能转化为木头和锯条的内能，内能增大、温度升高，故D错误。
故选B。
23、A
【详解】由题意知，=，=，=
根据Q=I2Rt可得：
=，=
==
则，
=
故A正确，BCD错误。
24、A
【详解】A、绝缘体不善于导电，不是因为绝缘体内没有电荷，而是因为绝缘体内几乎没有能够自由移动的电荷；故A错误；
B、因为铜和铝的导电性能好，生活中通常用铜、铝做电线的线芯，故B正确；
C、半导体的导电性能介于导体和绝缘体之间，可以制作二极管、三极管等，在社会各领域应用广泛，故C正确；
D、超导材料的特点就是在温度很低时电阻为零，制造电子元件时，由于没有电阻，不必考虑散热问题，故D正确．
故选A．
25、A
【详解】由电路图可知，定值电阻R与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。P从a滑至b的过程中，接入电路中的电阻增大，电路中的总电阻增大，根据可知，电路中的电流减小即电流表的示数减小，定值电阻R两端的电压减小；在串联电路中，总电压等于各分电压之和，所以滑动变阻器两端的电压增大即电压表的示数增大。故选A。
26、B
【详解】根据安培定则可以确定电磁铁的磁极，利用右手握住电磁铁，四个手指指向电流方向，大拇指指向左侧，所以乙为N极．根据甲、乙间的磁感线的开关，可以知道它们是异名磁极，甲为S极；丙丁为同名磁极，丁为S极．
27、B
【分析】本题考查电路的设计，关键分析电路，认识开关的作用，选择符合设计要求的电路。
【详解】A．只有同时闭合两个开关，灯泡才能发光，故A项不符合题意；
B．只要闭合任何一个开关，灯泡都能发光，故B项符合题意；
C．闭合下面开关时灯泡不发光，同时闭合两个开关时电路短路，故C项不符合题意；
D．只闭合下面开关时灯泡发光，闭合上面开关时电路短路，故D项不符合题意。
故选B。
28、A
【详解】国际单位制中，电流的单位是安培；电压的单位是伏特；功、热量、内能的单位是焦耳；功率的单位是瓦特．故答案选A．
29、D
【分析】知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程．
【详解】A．用热水袋暖手，手的温度升高，是热传递改变了物体的内能，不符合题意；
B．将冰块放入饮料中，饮料的温度降低，是热传递改变了物体的内能，不符合题意；
C．在炉子上烧水，水的温度升高，是通过热传递改变物体的内能，不符合题意；
D．用手反复弯折铁丝，弯折处铁丝的温度升高，是手对铁丝做了功，属于做功改变物体的内能，符合题意．
30、C
【详解】一茶开水，质量约0.25kg，开水的温度大约是100℃，水温为40℃时可以喝；水放出的热量
比较各选项，C选项比较接近。
故选C。
二、填空题（每空1分，共10题，20分）
31、负 0.6
【详解】根据图示可知，电压表正向偏转，因为铜片与电压表的正接线柱相连，因此铜片为盐水电池的正极，锌片是盐水电池的负极；电压表的量程为0∼3V，分度值为0.1V，示数为0.6V．
【点睛】
根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以及指针的位置读出电压表的示数．
32、0.75 0
【详解】[1]根据欧姆定律 和题意可得
------①
-----------------②
联解①②得

[2]电阻两端的电压为0V时，通过这个电阻的电流为
33、做功 比热容大
【详解】[1]由题图可知，气门都关闭，火花塞点火，活塞向下运行，气缸容积增大，是做功冲程；
[2]因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用水来冷却；
34、柴 空气 内 机械
【详解】(1)[1]由题知，内燃机的顶端是喷油嘴，所以该内燃机是柴油机。
(2)[2]在柴油机的吸气冲程中吸入的是空气。
(3)[3][4]图中的气门闭合、燃料燃烧做功，活塞下移，是做功冲程；该冲程中，燃气膨胀做功，将内能转化为机械能。
35、做无规则运动 超出了分子力的作用范围，几乎没有作用力 10-10m
【详解】[1]“粽叶飘香” 是因为香味分子运动到空气中，吸入鼻子，这说明了分子在不停的做无规则运动；
[2]破镜不能重圆，是因为玻璃的硬度大，不像铅硬度小，玻璃放在一起不容易发生形变，玻璃分子间的距离大于分子直径的10倍以上，超出了分子力的作用范围，几乎没有作用力；
[3]若把分子看成一个小球，则一般分子直径的数量级为10-10m。
36、6 12 0.48
【详解】[1][2]由乙图可知：当通过传感器的电流为0.1A时，传感器接入电路的阻值最大为48Ω；此时的电源电压可表示为：
U=I1(R最大R0)= 0.1A×(R0+48Ω)；
当R=0Ω时，电路为R0的简单电路，此时电路中的电流最大，由图乙可知最大电流I'=0.5A，则电源的电压：
U=I'R0=0.5A×R0，
因电源的电压不变，所以：
0.1A×(R0+48Ω)=0.5A×R0，
解得：
R0=12Ω；
电源电压：
U=I'R0=0.5A×12Ω=6V；
[3]当通过传感器的电流为0.1A时，传感器消粍的电功率：
P=I2R最大=（0.1A）248=0.48W。
37、汽化 液化 凝华
【解析】分析：根据物态变化的概念与特点分析答题；
物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；
由气态变为液态叫液化，由液态变为气态叫汽化；
由固态变为液态叫熔化，由液态变为固态叫凝固．
解答：江、河、湖、海以及大地表层中的水不断蒸发变为水蒸气是液态变为气态，是汽化；水蒸气的温度降低凝成小水珠的变化是气态变为液体，是液化；水蒸气变成小冰晶是气态直接变为固态，是凝华．
故答案为(1). 汽化 (2). 液化 (3). 凝华
【点睛】本题考查了物态变化，只要知道物态变化前后物质所处的状态，即可正确解题．
38、定向移动 B向A
【详解】[1]电流是电荷的定向移动形成的。
[2]金属棒中移动的电荷是自由电子，自由电子带负电荷，自由电子移动的方向与电流的方向是相反的，验电器A带负电，说明A得到了电子，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，电子由A向B移动，所以电流的方向是由B向A的。
39、不变 9.2×106
【解析】热值是燃料的特性，与燃烧情况无关，所以汽油加在T型轿车内比加在L型轿车内热值是相同的，完全燃烧200g汽油放出的热量：。
40、5546.7 0.02 400
【详解】该表盘上显示已用电5546.7kW•h．1600imp/kW⋅h表示电能表指示灯每闪烁1次，电路中消耗kW⋅h的电能，指示灯闪烁32次，电路消耗电能为：W=32×kW⋅h=0.02kW⋅h，
用电器的功率：P===0.4kW=400W.
三、实验题（每空1分，共2题，15分）
41、 小灯泡断路 右 0.5 不动
【详解】(1)[1]如图所示
(2)[2]电流表几乎不偏转，说明电路可能断路，电压表有示数，说明故障原因是小灯泡断路。
(3)[3]由公式可知，当电压表示数为小灯泡额定电压时，计算可得小灯泡的额定功率。此时小灯泡的电压为2V，为使小灯泡两端的电压增大，应该使滑动变阻器两端的电压减小，故滑动变阻器的阻值要减小，所以滑片P向右端滑动。
[4]当小灯泡正常发光时，电压为额定电压2.5V，由乙图可知电流为0.2A，所以
(4)[5]第一步调节滑动变阻器使小灯泡正常发光，达到小灯泡额定电压，第二步用电阻箱等 效替代小灯泡，保持滑动变阻器滑片位置不变，此时电阻箱的电阻就是小灯泡的电阻;
[6]第三步小灯泡的额定功率为。
42、7Ω 实验器材 实验结论 没有多次测量取平均值 保护电路 改变Rx两端的电压以及电流，以便多次测量 电源电压偏高 偏小 实验结论由Rx＝U/I求得：电压表读数就是这一电压U、由于电压表内阻不是很大，分流部分电流，电流表示数比Rx中电流略大，所以所求Rx偏小．
【详解】[1]根据可得：
；
(1)[1][3]根据实验报告包括的项目分析知，实验报告中缺少实验器材和实验结论；
(1)[4]由实验步骤知：实验中只进行了一次测量，没有进行多次测量求平均值，实验误差较大，这是本实验的缺陷；
(3)[5]闭合开关前，滑片处于最大阻值处，电路中电阻最大，电路中电流最小，对电路起保护作用；
[6]实验过程中，移动滑动变阻器滑片，不断改变待测电阻的电压和电流，进行多次测量求平均值，以减小实验误差；
(4)[7]“试触”时，指针摆到电流表的最大刻度，可能是电流表选择量程太小，可能是电源电压太大，可能是滑动变阻器滑片位于阻值最小端等；
(5)[8][9]由电路图知，电压表测量值等于待测电阻电压真实值，所测电压U是真实的；电流表测的是流过待测电阻及电压表的电流，由于电压表电阻不是很大，则流过电压表的电流较大，电流表测量值大于流过待测电阻电流的真实值，即I偏大；U真实、I偏大，由R=U/I可知，电阻测量值Rx偏小。
四、计算题（每题10分，共2题，20分）
43、闭合 断开 10A 22Ω 95.5s
【详解】(1)[1][2]当“温、开水选择开关”闭合时，只有电阻R0接入电路；由可知，此时饮水机处于加热状态；当“温、开水选择开关”断开时，电阻R1和R0串联接入电路，此时饮水机处于保温状态。
(2)直饮机的额定电压是220V，开水加热电功率是2200W，出开水时电热丝中的电流
即出开水时电热丝中的电流是10A。
饮水机处于加热状态时，只有电阻R0接入电路，R0的电阻：由可得
(3)由可得，水的质量
水吸收的热量
电能转化为水的内能的效率是80%，所以消耗的电能
已知饮水机正常工作时的功率是2200W；由可得，烧开这些水需要的时间
答：(1)温、开水选择开关处于闭合状态时饮水机处于加热状态；温、开水选择开关处于断开状态时饮水机处于保温状态。
(2)饮水机正常工作，出开水时电热丝R0的电阻是22Ω。
(3)水需要吸收的热量为1.68×105J；如果电能转化为水的内能的效率是80%，饮水机正常工作时，烧开这些水需要的时间为95.5s。
44、 (1)8V；(2) 10Ω；(3) Ra =10Ω；Rb=50Ω；(4)0.2A，0.1A
【详解】(1)由I=可得，灯L1和灯L2的灯丝阻值分别为
RL1===30
RL2===10
当开关S1、S2、S3闭合，S4打开时，等效电路如图所示
此时灯L1恰能正常发光，由电阻的串联和欧姆定律可得电源电压
U=I1额定（RL1+R2）----------①
灯丝电阻不变，由P=I2R得
=
则
==)=
解得
=0.1A
当开关S1、S3闭合，S2、S4打开时，等效电路如图所示
由已知和欧姆定律可得电源电压
U=I4（RL1+RL2+R2）--------②
灯丝电阻不变，由P=I2R得
=
==)=
解得
=0.16A
将相关数据代入①②式，联立解得电源电压为
U=8V
(2)在①中代入U=8V解得
R2=10
(3)当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P位于a点时和滑动变阻器的滑P
位于b点时，等效电路如图
由题意和欧姆定律可得电源电压
U=I1额定（RL1+Ra）-------③
U=Ib（RL1+Rb）---------④
在③④式中代入U=8V解得
Ra=10Ω； Rb=50Ω
(4)当开关S1、S2、S3闭合，S4打开时，L2和电流表被短路，电流表示数最小为0A；当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P位于a点时，电流表通过电流为0.2 A；
滑动变阻器的滑片P位于b点时，电流表通过电流为0.1 A；当开关S1、S3闭合，S2、S4打开时，电流表示数为0.16 A。比较以上几个电路知电流表最大值0.2A，最小值0A。
答：(1)电源电压为8V。
(2)电阻R2的阻值为10Ω。
(3)滑动变阻器滑片P位于a点时电阻为10Ω、b点时接入电路的电阻阻值为50Ω。
(4)电流表最大电流0.2A、最小电流为0A。
① 当开关S1、S2、S3闭合，S4打开时，等效电路图如图1
② 当开关S1、S2、S4闭合，S3打开时，P位于a点时等效电路图如图2
③ 当开关S1、S2、S4闭合，S3打开时，P位于b点时等效电路图如图3
④ 当开关S1、S3闭合，S2、S4打开时，等效电路图如图4
……画对等效电路图1分
灯L1、L2的灯丝阻值分别为：
RL1===30Ω RL2===10Ω
代入数据
代入数据
由已知和欧姆定律可得：
U=IL1（RL1+R2)=0.2（30+R2）
U=I4（RL1+ RL2+R2)=0.16（30+10+R2） 列出电源电压等式1分
解得：R2=10Ω U=8v
U=ILa（RL1+Ra)=0.2（30+Ra） Ra =10Ω
U=Ib（RL2+Rb)=0.1（30+ Rb） Rb=50Ω
(4)比较图2、图3、图4三个电路知电流表最大值0.2A，最小值0.1A． …
实验报告
实验目的
测量电阻Rx的阻值
实验原理及电路图
欧姆定律
实验步骤
（1）按照电路图连接电路，调节滑动变阻器R，使电路中的电阻较大；
（1）接通开关S，读出电流表和电压表的示数；
（3）根据测量的电压、电流值算出Rx的阻值．
实验记录
电压（V）
电流（A）
电阻（Ω）
1．8
2．4
____
实验讨论
略
