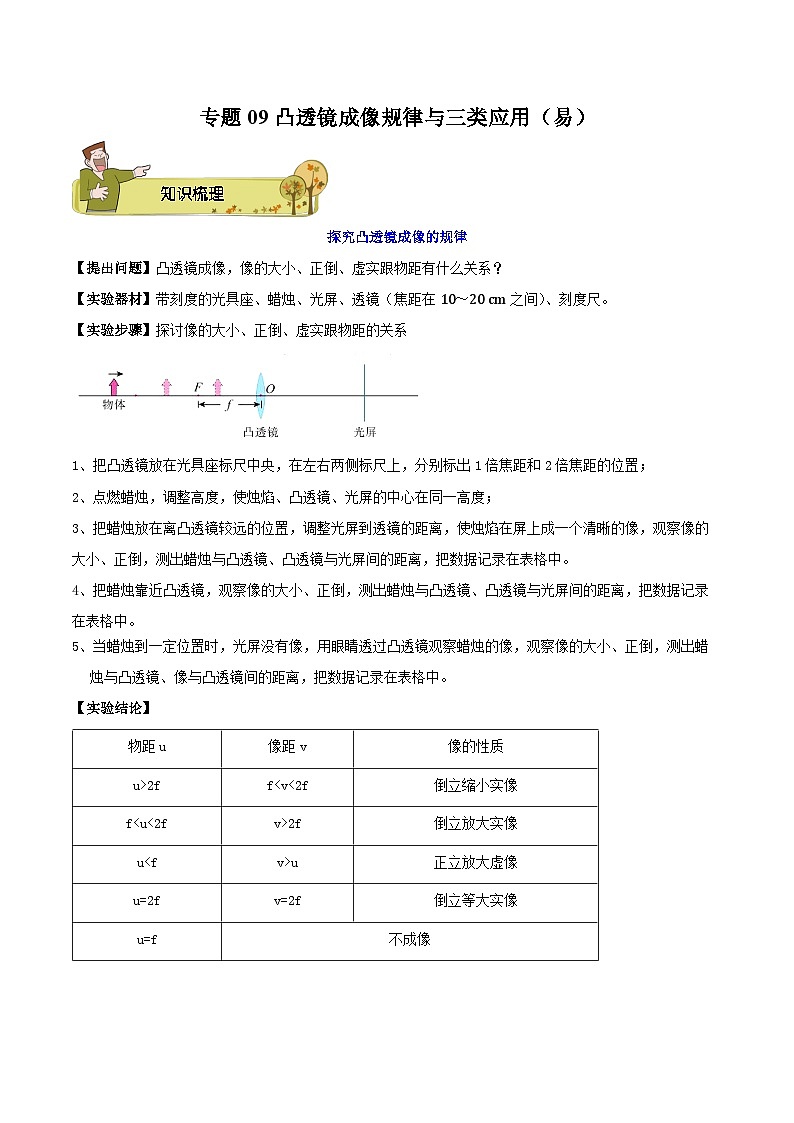

探究凸透镜成像的规律
【提出问题】凸透镜成像，像的大小、正倒、虚实跟物距有什么关系？
【实验器材】带刻度的光具座、蜡烛、光屏、透镜（焦距在10～20 cm之间）、刻度尺。
【实验步骤】探讨像的大小、正倒、虚实跟物距的关系
1、把凸透镜放在光具座标尺中央，在左右两侧标尺上，分别标出1倍焦距和2倍焦距的位置；
2、点燃蜡烛，调整高度，使烛焰、凸透镜、光屏的中心在同一高度；
3、把蜡烛放在离凸透镜较远的位置，调整光屏到透镜的距离，使烛焰在屏上成一个清晰的像，观察像的大小、正倒，测出蜡烛与凸透镜、凸透镜与光屏间的距离，把数据记录在表格中。
4、把蜡烛靠近凸透镜，观察像的大小、正倒，测出蜡烛与凸透镜、凸透镜与光屏间的距离，把数据记录在表格中。
5、当蜡烛到一定位置时，光屏没有像，用眼睛透过凸透镜观察蜡烛的像，观察像的大小、正倒，测出蜡烛与凸透镜、像与凸透镜间的距离，把数据记录在表格中。
【实验结论】

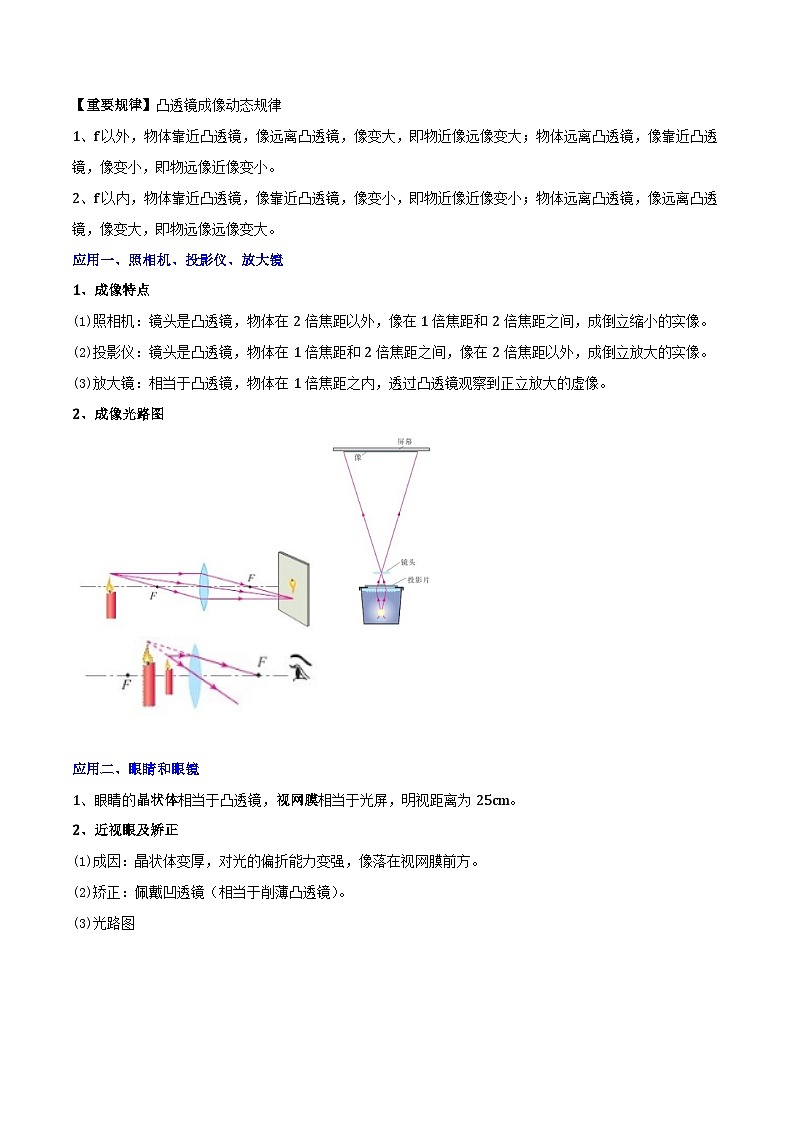

【重要规律】凸透镜成像动态规律
1、f以外，物体靠近凸透镜，像远离凸透镜，像变大，即物近像远像变大；物体远离凸透镜，像靠近凸透镜，像变小，即物远像近像变小。
2、f以内，物体靠近凸透镜，像靠近凸透镜，像变小，即物近像近像变小；物体远离凸透镜，像远离凸透镜，像变大，即物远像远像变大。
应用一、照相机、投影仪、放大镜
成像特点
(1)照相机：镜头是凸透镜，物体在2倍焦距以外，像在1倍焦距和2倍焦距之间，成倒立缩小的实像。
(2)投影仪：镜头是凸透镜，物体在1倍焦距和2倍焦距之间，像在2倍焦距以外，成倒立放大的实像。
(3)放大镜：相当于凸透镜，物体在1倍焦距之内，透过凸透镜观察到正立放大的虚像。
2、成像光路图
应用二、眼睛和眼镜
1、眼睛的晶状体相当于凸透镜，视网膜相当于光屏，明视距离为25cm。
2、近视眼及矫正
(1)成因：晶状体变厚，对光的偏折能力变强，像落在视网膜前方。
(2)矫正：佩戴凹透镜（相当于削薄凸透镜）。

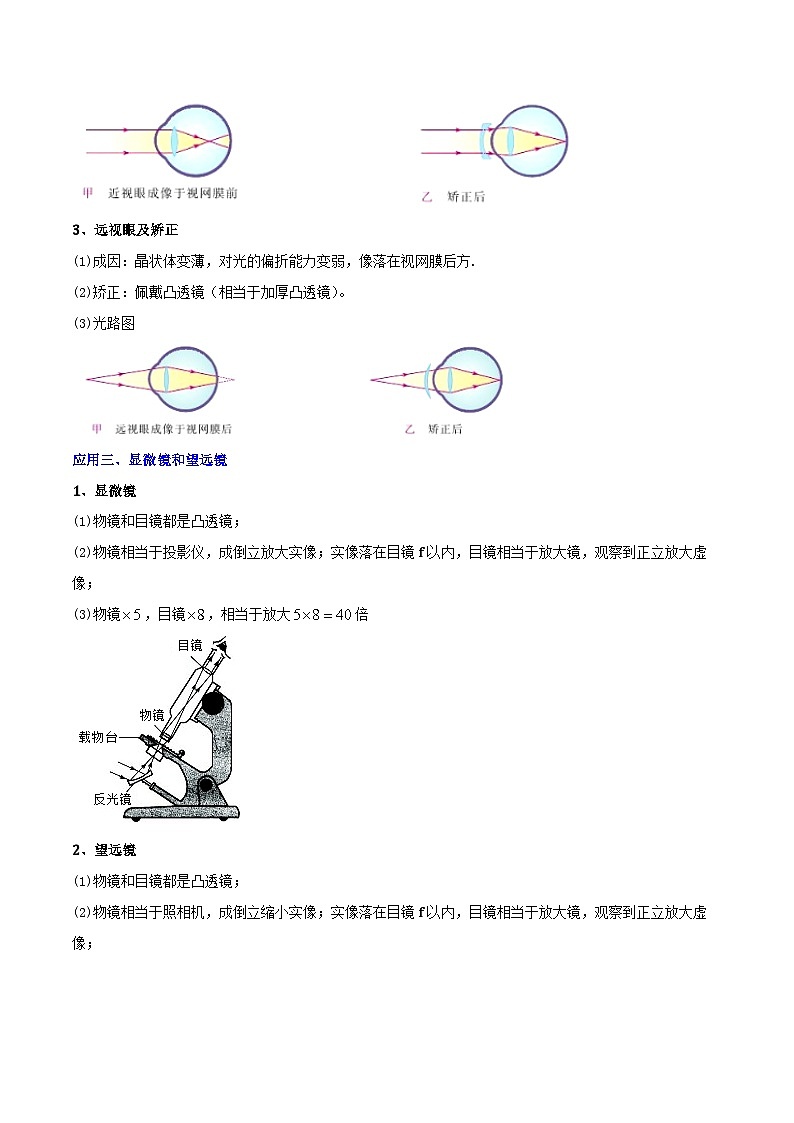

(3)光路图
3、远视眼及矫正
(1)成因：晶状体变薄，对光的偏折能力变弱，像落在视网膜后方.
(2)矫正：佩戴凸透镜（相当于加厚凸透镜）。
(3)光路图
应用三、显微镜和望远镜
1、显微镜
(1)物镜和目镜都是凸透镜；
(2)物镜相当于投影仪，成倒立放大实像；实像落在目镜f以内，目镜相当于放大镜，观察到正立放大虚像；
(3)物镜，目镜，相当于放大倍
2、望远镜
(1)物镜和目镜都是凸透镜；
(2)物镜相当于照相机，成倒立缩小实像；实像落在目镜f以内，目镜相当于放大镜，观察到正立放大虚像；
1.如图所示是小明进行“探究凸透镜成像规律”实验时的情景。下列光学仪器的成像原理与该成像特点相同的是( )
A. 照相机B. 放大镜C. 投影仪D. 潜望镜
【答案】C
【解析】解：由图可知，物距小于像距，凸透镜成倒立、放大的实像，其应用是投影仪。
故选：C。
凸透镜成像的规律：
当u>2f时，成倒立、缩小的实像。像距f2f，成倒立、缩小的实像，2f>v>f；光的折射中光路是可逆的；
(3)u2f
