2023-2024学年河北省唐山市九年级（上）期末物理试卷

这是一份2023-2024学年河北省唐山市九年级（上）期末物理试卷，共6页。试卷主要包含了下列说法正确的是等内容，欢迎下载使用。

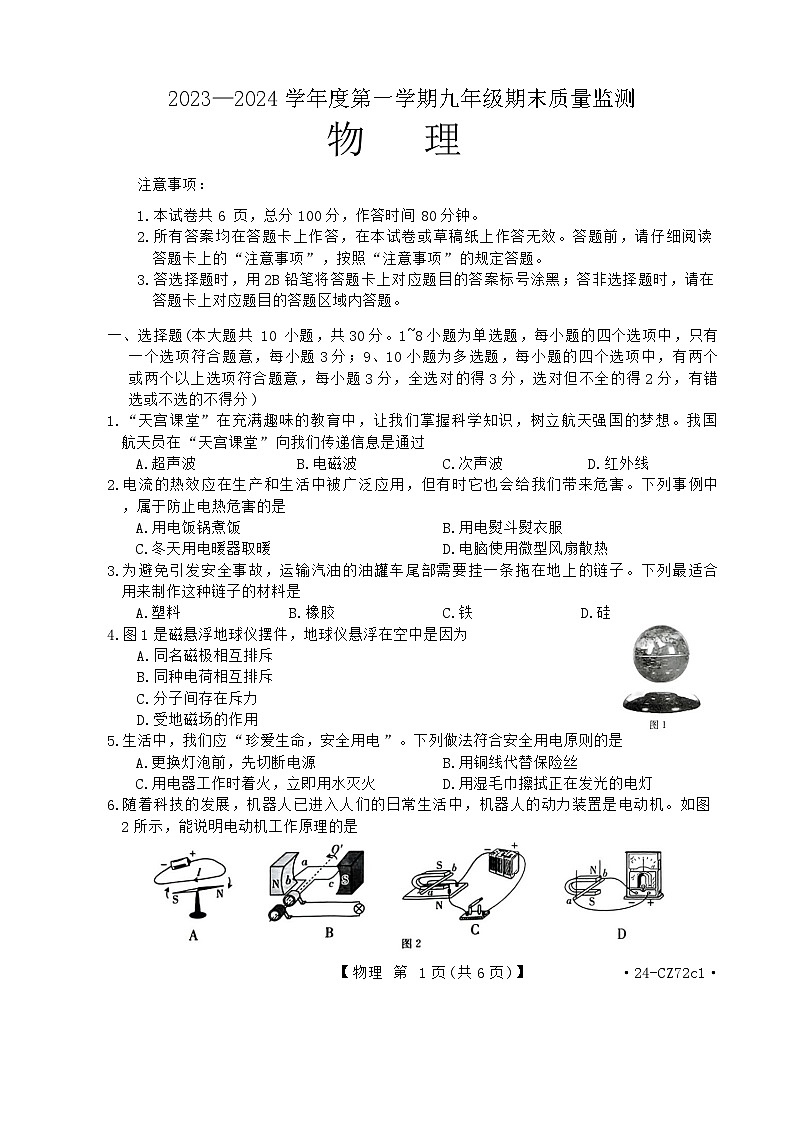

注意事项：
1.本试卷共6 页，总分100分，作答时间80分钟。
2.所有答案均在答题卡上作答，在本试卷或草稿纸上作答无效。答题前，请仔细阅读答题卡上的“注意事项”，按照“注意事项”的规定答题。
3.答选择题时，用2B铅笔将答题卡上对应题目的答案标号涂黑；答非选择题时，请在答题卡上对应题目的答题区域内答题。
一、选择题(本大题共 10 小题，共30分。1~8小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题3分；9、10小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，每小题3分，全选对的得3分，选对但不全的得2分，有错选或不选的不得分)
1.“天宫课堂”在充满趣味的教育中，让我们掌握科学知识，树立航天强国的梦想。我国航天员在“天宫课堂”向我们传递信息是通过
A.超声波 B.电磁波 C.次声波 D.红外线
2.电流的热效应在生产和生活中被广泛应用，但有时它也会给我们带来危害。下列事例中，属于防止电热危害的是
A.用电饭锅煮饭 B.用电熨斗熨衣服
C.冬天用电暖器取暖 D.电脑使用微型风扇散热
3.为避免引发安全事故，运输汽油的油罐车尾部需要挂一条拖在地上的链子。下列最适合用来制作这种链子的材料是
A.塑料 B.橡胶 C.铁 D.硅
4.图1是磁悬浮地球仪摆件，地球仪悬浮在空中是因为
A.同名磁极相互排斥
B.同种电荷相互排斥
C.分子间存在斥力
D.受地磁场的作用
5.生活中，我们应“珍爱生命，安全用电”。下列做法符合安全用电原则的是
A.更换灯泡前，先切断电源 B.用铜线代替保险丝
C.用电器工作时着火，立即用水灭火 D.用湿毛巾擦拭正在发光的电灯
6.随着科技的发展，机器人已进入人们的日常生活中，机器人的动力装置是电动机。如图2所示，能说明电动机工作原理的是

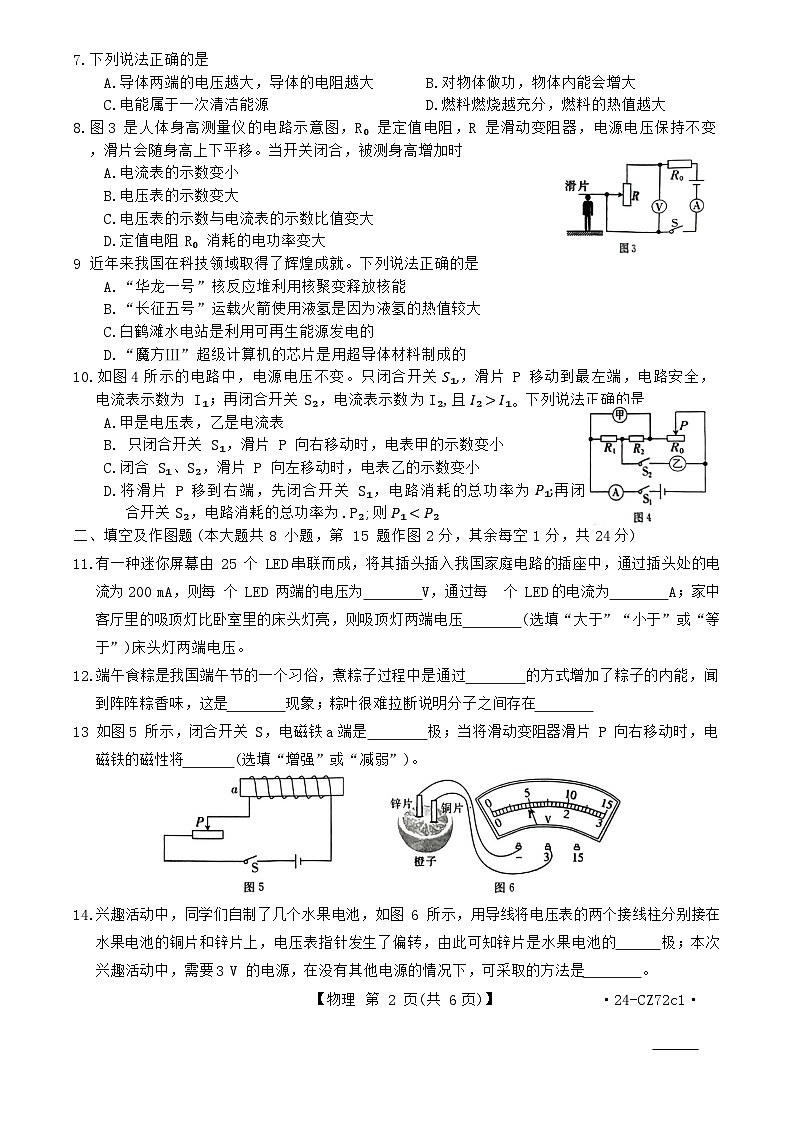

【物理 第 1页(共6页)】 ·24-CZ72c1·7.下列说法正确的是
A.导体两端的电压越大，导体的电阻越大 B.对物体做功，物体内能会增大
C.电能属于一次清洁能源 D.燃料燃烧越充分，燃料的热值越大
8.图3 是人体身高测量仪的电路示意图，R₀ 是定值电阻，R 是滑动变阻器，电源电压保持不变，滑片会随身高上下平移。当开关闭合，被测身高增加时
A.电流表的示数变小
B.电压表的示数变大
C.电压表的示数与电流表的示数比值变大
D.定值电阻R₀ 消耗的电功率变大
9 近年来我国在科技领域取得了辉煌成就。下列说法正确的是
A.“华龙一号”核反应堆利用核聚变释放核能
B.“长征五号”运载火箭使用液氢是因为液氢的热值较大
C.白鹤滩水电站是利用可再生能源发电的
D.“魔方Ⅲ”超级计算机的芯片是用超导体材料制成的
10.如图4所示的电路中，电源电压不变。只闭合开关 S₁,，滑片 P 移动到最左端，电路安全，电流表示数为 I₁；再闭合开关S₂，电流表示数为I₂,且 I₂>I₁。下列说法正确的是
A.甲是电压表，乙是电流表
B. 只闭合开关 S₁，滑片 P 向右移动时，电表甲的示数变小
C.闭合 S₁、S₂，滑片 P 向左移动时，电表乙的示数变小
D.将滑片 P 移到右端，先闭合开关 S₁，电路消耗的总功率为 P₁;再闭合开关S₂，电路消耗的总功率为.P₂;则 P₁二、填空及作图题(本大题共8 小题，第 15 题作图2分，其余每空1分，共24分)
11.有一种迷你屏幕由 25 个 LED串联而成，将其插头插入我国家庭电路的插座中，通过插头处的电流为200 mA，则每 个 LED 两端的电压为 V，通过每 个 LED的电流为 A；家中客厅里的吸顶灯比卧室里的床头灯亮，则吸顶灯两端电压 (选填“大于”“小于”或“等于”)床头灯两端电压。
12.端午食粽是我国端午节的一个习俗，煮粽子过程中是通过 的方式增加了粽子的内能，闻到阵阵粽香味，这是 现象；粽叶很难拉断说明分子之间存在
13 如图5 所示，闭合开关 S，电磁铁a端是 极；当将滑动变阻器滑片 P 向右移动时，电磁铁的磁性将 (选填“增强”或“减弱”)。
14.兴趣活动中，同学们自制了几个水果电池，如图 6 所示，用导线将电压表的两个接线柱分别接在水果电池的铜片和锌片上，电压表指针发生了偏转，由此可知锌片是水果电池的 极；本次兴趣活动中，需要3 V 的电源，在没有其他电源的情况下，可采取的方法是 。
【物理 第 2 页(共 6页)】 ·24-CZ72c1·

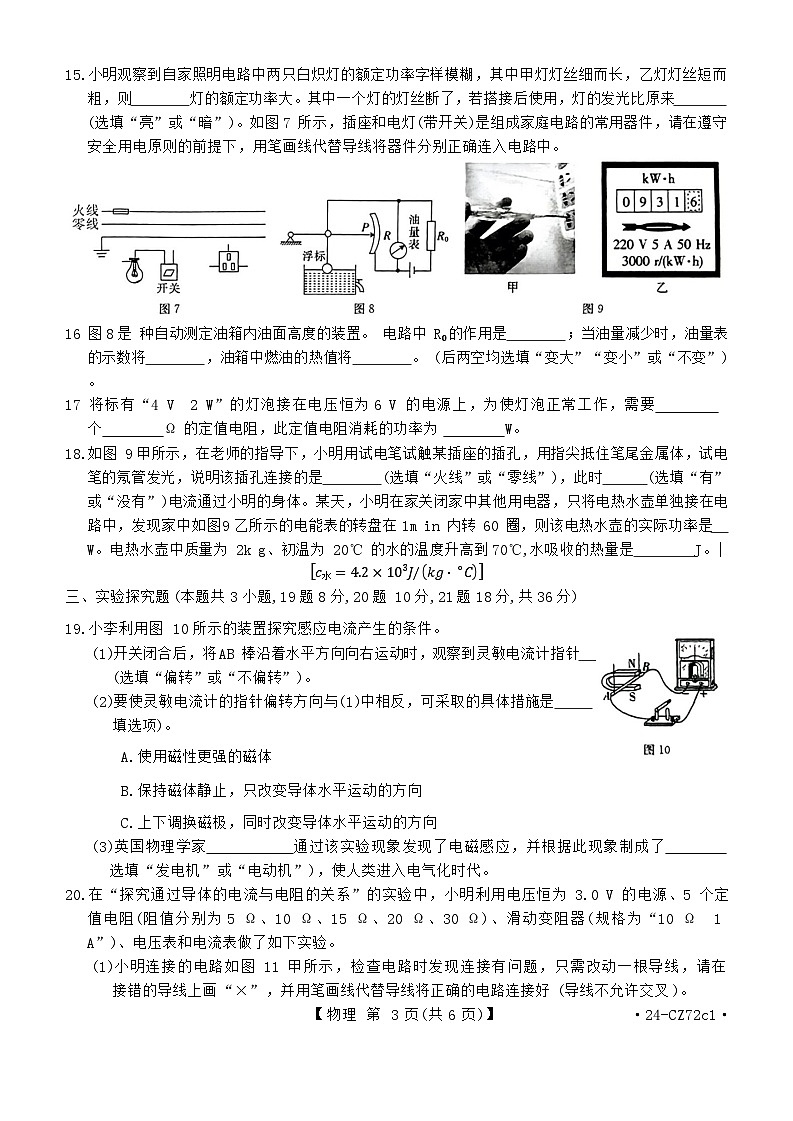

15.小明观察到自家照明电路中两只白炽灯的额定功率字样模糊，其中甲灯灯丝细而长，乙灯灯丝短而粗，则 灯的额定功率大。其中一个灯的灯丝断了，若搭接后使用，灯的发光比原来 (选填“亮”或“暗”)。如图7 所示，插座和电灯(带开关)是组成家庭电路的常用器件，请在遵守安全用电原则的前提下，用笔画线代替导线将器件分别正确连入电路中。
16 图8是 种自动测定油箱内油面高度的装置。 电路中 R₀的作用是 ；当油量减少时，油量表的示数将 ，油箱中燃油的热值将 。 (后两空均选填“变大”“变小”或“不变”)。
17 将标有“4 V 2 W”的灯泡接在电压恒为6 V 的电源上，为使灯泡正常工作，需要 个 Ω的定值电阻，此定值电阻消耗的功率为 W。
18.如图 9甲所示，在老师的指导下，小明用试电笔试触某插座的插孔，用指尖抵住笔尾金属体，试电笔的氖管发光，说明该插孔连接的是 (选填“火线”或“零线”)，此时 (选填“有”或“没有”)电流通过小明的身体。某天，小明在家关闭家中其他用电器，只将电热水壶单独接在电路中，发现家中如图9乙所示的电能表的转盘在 1m in 内转 60 圈，则该电热水壶的实际功率是 W。电热水壶中质量为 2k g、初温为 20℃ 的水的温度升高到70℃,水吸收的热量是 J。| c水=4.2×103J/kg⋅∘C
三、实验探究题(本题共3小题,19题8分,20题 10分,21题18分,共36分)
19.小李利用图 10所示的装置探究感应电流产生的条件。
(1)开关闭合后，将AB 棒沿着水平方向向右运动时，观察到灵敏电流计指针 (选填“偏转”或“不偏转”)。
(2)要使灵敏电流计的指针偏转方向与(1)中相反，可采取的具体措施是 (填选项)。
A.使用磁性更强的磁体
B.保持磁体静止，只改变导体水平运动的方向
C.上下调换磁极，同时改变导体水平运动的方向
(3)英国物理学家 通过该实验现象发现了电磁感应，并根据此现象制成了 选填“发电机”或“电动机”)，使人类进入电气化时代。
20.在“探究通过导体的电流与电阻的关系”的实验中，小明利用电压恒为 3.0 V 的电源、5 个定值电阻(阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、30 Ω)、滑动变阻器(规格为“10 Ω 1 A”)、电压表和电流表做了如下实验。
(1)小明连接的电路如图 11 甲所示，检查电路时发现连接有问题，只需改动一根导线，请在接错的导线上画“×”，并用笔画线代替导线将正确的电路连接好(导线不允许交叉)。
【物理 第 3页(共6页)】 ·24-CZ72c1·
(2)小明正确连接电路后，闭合开关，发现电流表的指针几乎没有偏转，电压表示数接近电源电压，出现这种现象的原因可能是 。
(3)小明按设计的方案进行实验，设计的实验记录表格如下：
①图 11乙是第2 次实验时电流表的示数，示数为 A；
②当其中某个定值电阻接入电路时，无法满足实验条件，这个定值电阻的阻值为 Ω。
(4)小明根据实验数据描绘出了如图 11丙所示的图像，可以得出结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成 。
21.实验小组在做“测量小灯泡的额定功率”实验中，准备了以下器材：电压恒为 6 V 的学生电源、小灯泡(额定电压为 2.5 V，正常发光时的电阻约为 10 Ω)、电流表、电压表、滑动变阻器(R₁“10Ω 1 A”,R₂“50Ω 2 A”)、开关、若干导线。
(1)图12甲是小明连接的部分实物电路，请用笔画线代替导线将电路连接完整(导线不允许交叉)。
(2)小明将最后一根导线连接好，发现小灯泡没有发光，但电流表、电压表有较小示数，出现这 现象的原因有：① ；② 。接下来应进行的操作是 (填选项)。
A.检查开关是否闭合 B.检查小灯泡是否断路 C.移动滑动变阻器滑片
(3)正确进行操作时，观察到电压表的示数如图 12 乙所示，为 V；此时应将滑动变阻器的滑片向 (选填“A”或“B”)端移到某一位置，才能使小灯泡正常工作。 若
【物理 第 4 页(共6页)】 ·24-CZ72c1·实验次数
1
2
3
4
5
R/Ω
5
10
15
20
30
I/A





小灯泡正常工作时电流表示数为 0 24 A，则小灯泡的额定功率为 W。
(4)为了完成本次实验，小组同学应选择的滑动变阻器为 (选填“R₁”或“R₂”)。
【拓展】有一灯泡的额定电压已知，但额定功率标识模糊。实验小组讨论后，选择了一个阻值已知的定值电阻. R₀,，增加开关，使用电压未知且恒定的电源，设计了如图 13 所示的实验方案，在不拆接电路的前提下，能正确测出灯泡额定功率的是 (填选项)。
四、计算应用题(本大题2 小题，22题5分，23 题 5 分，共 10 分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分)
22.为确保居民生活环境的健康安全，环卫部门使用如图 14 所示的雾炮车向空中喷水雾，使尘埃粒子快速沉降到地面，起到净化空气的作用。该雾炮车的发动机是柴油机，空载时的质量为 10 t。当某次水喷洒完后空载返回时，沿水平路面以 5m /s 的速度匀速前进了 5k m，消耗柴油2kg，雾炮车在平直地面上匀速行驶时受到的阻力恒为5×10³ N。 (q柴油=4.0× 10⁷J/kg)求:
(1)雾炮车克服阻力做功的功率；
(2)雾炮车柴油机的热机效率。
【物理 第 5页(共6页)】 ·24-CZ72c1·23.如图15 甲所示的电路，电源电压恒为4 V，R₁ 为定值电阻， R₂为滑动变阻器，灯L 上标有“2.5 V”字样，灯L的电功率随其两端电压变化的关系如图 15 乙所示。 电压表、电流表量程足够大。
(1)灯L正常工作时，灯丝的电阻是多少?(计算结果保留一位小数)
(2)当开关 S₁闭合、 S₂断开，滑片 P 位于 R₂的最右端b时，电压表示数为3 V，则R₂ 在20s内产生的热量是多少?
(3)当开关 S₁断开、 S₂闭合时，改变滑片P的位置，电路消耗的最大总功率与最小总功率之比为 6:1,则. R₁的电阻是多少?
【物理 第6页(共6页)】 ·24-CZ72c1·
