山东省宁津县苗场中学2023-2024学年上学期第二次月考九年级物理试题

这是一份山东省宁津县苗场中学2023-2024学年上学期第二次月考九年级物理试题，共21页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

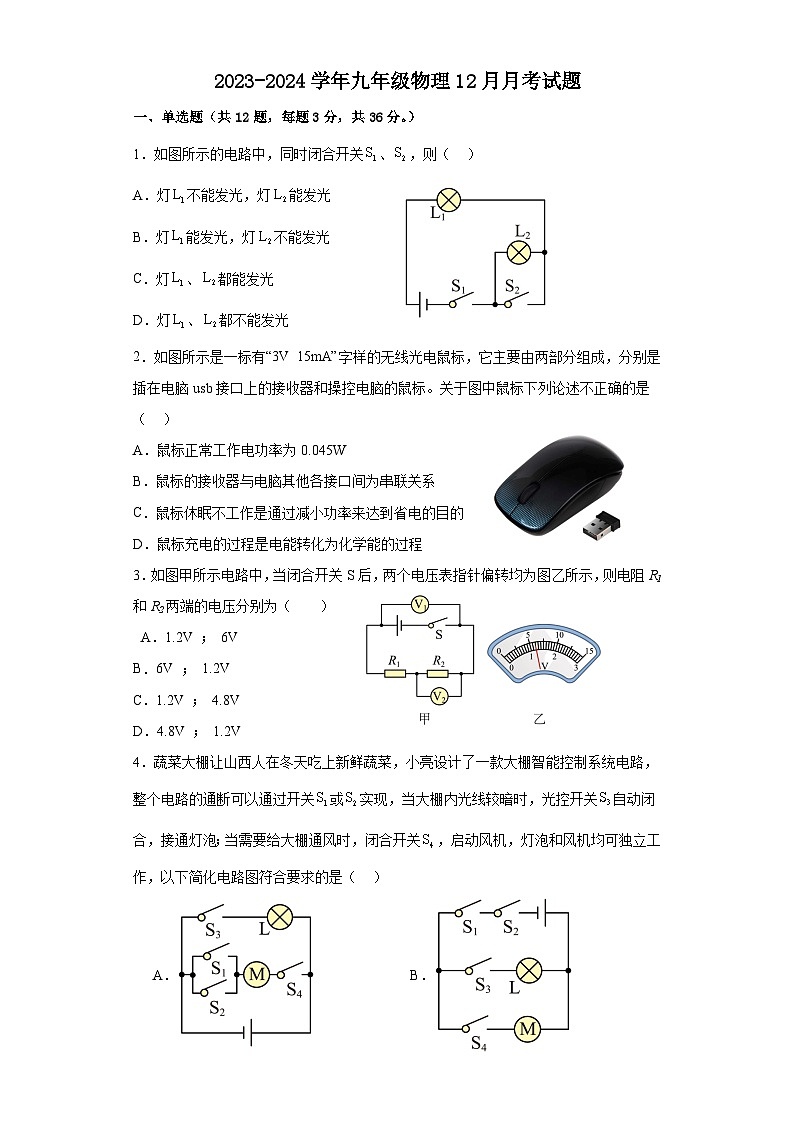

1．如图所示的电路中，同时闭合开关、，则（ ）
A．灯不能发光，灯能发光
B．灯能发光，灯不能发光
C．灯、都能发光
D．灯、都不能发光
2．如图所示是一标有“3V 15mA”字样的无线光电鼠标，它主要由两部分组成，分别是插在电脑usb接口上的接收器和操控电脑的鼠标。关于图中鼠标下列论述不正确的是（ ）
A．鼠标正常工作电功率为0.045W
B．鼠标的接收器与电脑其他各接口间为串联关系
C．鼠标休眠不工作是通过减小功率来达到省电的目的
D．鼠标充电的过程是电能转化为化学能的过程
3．如图甲所示电路中，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（ ）
A．1.2V ； 6V
B．6V ； 1.2V
C．1.2V ； 4.8V
D．4.8V ； 1.2V
4．蔬菜大棚让山西人在冬天吃上新鲜蔬菜，小亮设计了一款大棚智能控制系统电路，整个电路的通断可以通过开关或实现，当大棚内光线较暗时，光控开关自动闭合，接通灯泡；当需要给大棚通风时，闭合开关，启动风机，灯泡和风机均可独立工作，以下简化电路图符合要求的是（ ）

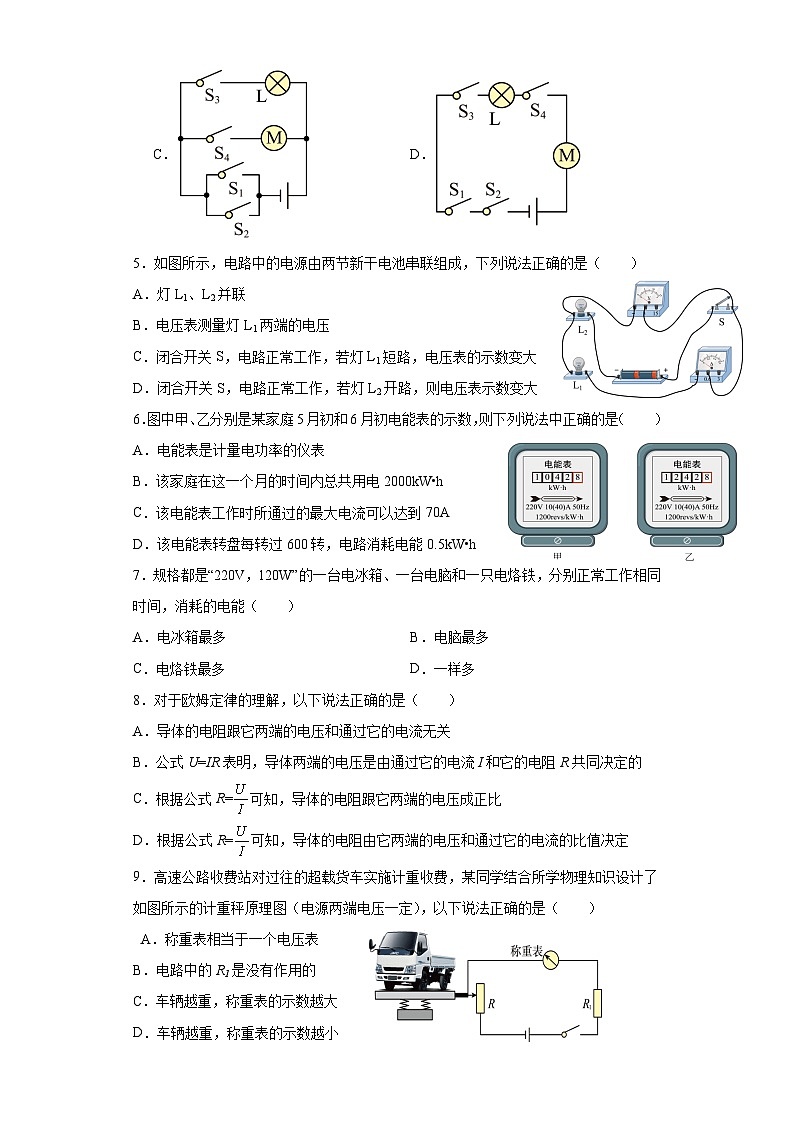

A．B．
C．D．
5．如图所示，电路中的电源由两节新干电池串联组成，下列说法正确的是（ ）
A．灯L1、L2并联
B．电压表测量灯L1两端的电压
C．闭合开关S，电路正常工作，若灯L1短路，电压表的示数变大
D．闭合开关S，电路正常工作，若灯L2开路，则电压表示数变大
6．图中甲、乙分别是某家庭5月初和6月初电能表的示数，则下列说法中正确的是（ ）
A．电能表是计量电功率的仪表
B．该家庭在这一个月的时间内总共用电2000kW•h
C．该电能表工作时所通过的最大电流可以达到70A
D．该电能表转盘每转过600转，电路消耗电能0.5kW•h
7．规格都是“220V，120W”的一台电冰箱、一台电脑和一只电烙铁，分别正常工作相同时间，消耗的电能（ ）
A．电冰箱最多B．电脑最多
C．电烙铁最多D．一样多
8．对于欧姆定律的理解，以下说法正确的是（ ）
A．导体的电阻跟它两端的电压和通过它的电流无关
B．公式U=IR表明，导体两端的电压是由通过它的电流I和它的电阻R共同决定的
C．根据公式R=可知，导体的电阻跟它两端的电压成正比
D．根据公式R=可知，导体的电阻由它两端的电压和通过它的电流的比值决定
9．高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图（电源两端电压一定），以下说法正确的是（ ）
A．称重表相当于一个电压表
B．电路中的R1是没有作用的
C．车辆越重，称重表的示数越大
D．车辆越重，称重表的示数越小

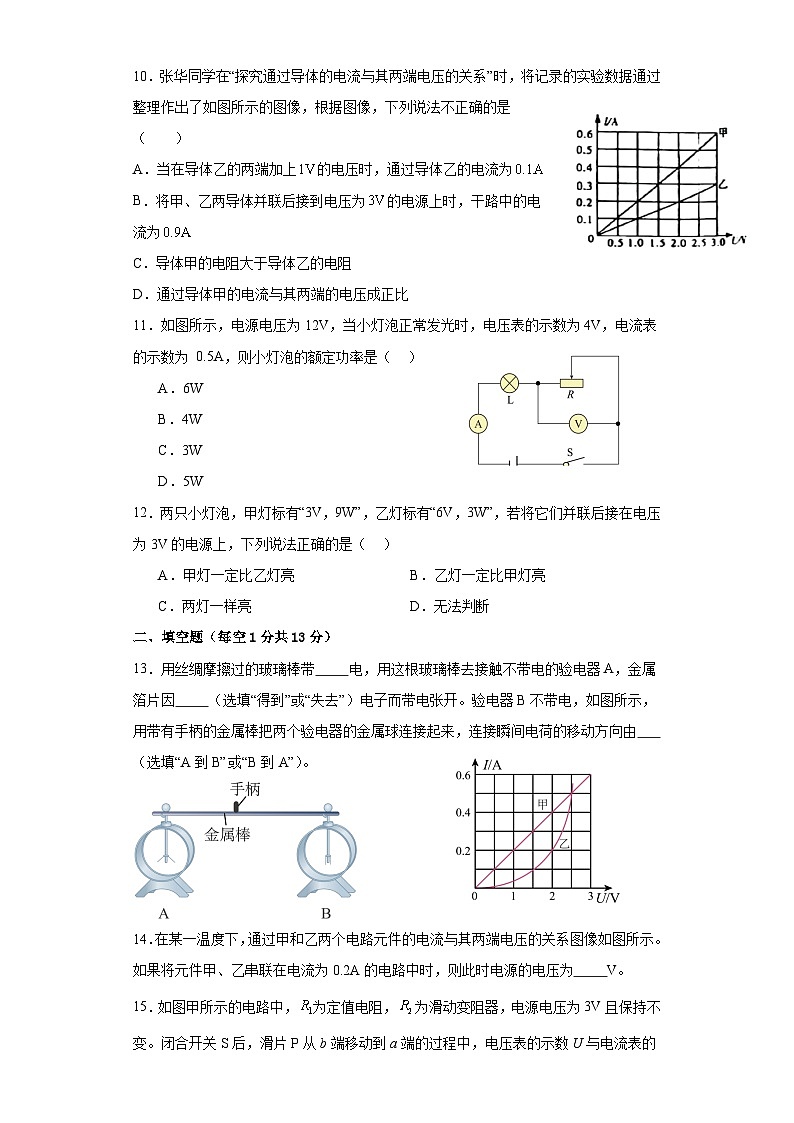

10．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法不正确的是（ ）
A．当在导体乙的两端加上的电压时，通过导体乙的电流为
B．将甲、乙两导体并联后接到电压为的电源上时，干路中的电流为
C．导体甲的电阻大于导体乙的电阻
D．通过导体甲的电流与其两端的电压成正比
11．如图所示，电源电压为12V，当小灯泡正常发光时，电压表的示数为4V，电流表的示数为 0.5A，则小灯泡的额定功率是（ ）
A．6W
B．4W
C．3W
D．5W
12．两只小灯泡，甲灯标有“3V，9W”，乙灯标有“6V，3W”，若将它们并联后接在电压为3V的电源上，下列说法正确的是（ ）
A．甲灯一定比乙灯亮B．乙灯一定比甲灯亮
C．两灯一样亮D．无法判断
二、填空题（每空1分共13分）
13．用丝绸摩擦过的玻璃棒带 电，用这根玻璃棒去接触不带电的验电器A，金属箔片因 （选填“得到”或“失去”）电子而带电张开。验电器B不带电，如图所示，用带有手柄的金属棒把两个验电器的金属球连接起来，连接瞬间电荷的移动方向由 （选填“A到B”或“B到A”）。
14．在某一温度下，通过甲和乙两个电路元件的电流与其两端电压的关系图像如图所示。如果将元件甲、乙串联在电流为0.2A的电路中时，则此时电源的电压为 V。
15．如图甲所示的电路中，为定值电阻，为滑动变阻器，电源电压为3V且保持不变。闭合开关S后，滑片P从b端移动到a端的过程中，电压表的示数U与电流表的示数I的关系图像如图乙所示，则定值电阻的阻值为 ，滑动变阻器的最大电阻为 。若、并联接在此电源上，则干路中的最小电流为 A。
16．如图所示的电路中，电源电压保持不变，L2灯的电阻为5Ω，当仅闭合开关S1，甲、乙两表均为电流表时，甲、乙两表的示数分别为1.1A和0.6A，则L1灯的电阻为 ；当开关S1和S2都闭合，甲、乙两表均为电压表时，则甲、乙两表的示数之比为 。（不计温度对电阻的影响）

17．在如图的电路中，电阻R1＝10Ω，R2＝20Ω，电源电压不变，R＝20Ω。当开关S接1时，电流裘的示数为0.2A，此时R1两端的电压是 V；当开关S接2时，电流裘的示数为 A。
18．如图所示是小灯泡L和电阻R中电流随电压变化的图像，若将它们串联在电路中，电路中的电流为0.15A，则电源电压为 V，若将它们并联在电压为2V的电源两端，电路消耗的总功率为 W。
三、作图题（每题2分，共4分）
19．如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线，将三孔插座、开关和电灯分别正确接入电路。
20．根据图甲所示的电路图，将图乙中的实物电路补充完整。
四、实验题
21．（6分）某物理实验小组正在使用“伏安法”测量未知电阻阻值，实验电路如图甲所示（电源电压3V）。

（1）请你用笔画线代替导线，将图甲中电路连接完整，导线不得交叉 ；闭合开关S前，应将滑动变阻器滑片移到最 端（选填“左”或“右”）；
（2）闭合开关后，发现电流表无示数，电压表有示数且示数接近3V，则电路故障原因可能是 ；
（3）排除故障后，当滑片移到某一位置时，电压表示数为1.6V，电流表示数如图乙所示，其读数为 A，则未知电阻 Ω。接下来测量多组实验数据算出平均值，这是为了减小测量带来的 ；
22．（7分）某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关，他们用的实验器材如图所示，两个透明容器中密封着等量空气，U形管中液面最初相平，两个密闭容器中都有一段电阻丝。

（1）请你用笔画线代替导线，把图甲中两个容器内的电阻丝连接到电路中：
（2）实验中是通过观察 来显示容器内空气温度的变化，选用空气而不用水做实验，是因为相对于水，空气受热更容易 ，可使U形管中液柱上升更快，实验现象更明显；
（3）接好电路，闭合开关，通电一段时间后， （填“左”或“右”）侧U形管中液面高度变化大，此实验现象表明，在电流和通电时间均相同的情况下， 越大，所产生的热量越多；
（4）让两个密闭容器中的电阻一样大，在其中一个容器的外部将一个相同阻值的电阻和这个容器内的电阻并联（如图乙所示），移走图甲中的电阻，换接图乙中的电阻到电路中，重新做这个实验，此时通过两容器中电阻的电流不同，在通电时间相同的情况下，观察U形管中液面高度变化，由此得到的结论是： ；
（5）若将乙图中右侧两个电阻并联后一并放入容器内，相同时间内，U形管左右液面高度变化之比为 （不考虑热量损失）。
23．（8分）如图甲是用伏安法测量额定电压为2.5V小灯泡额定功率的电路图。
（1）闭合开关后，小灯泡发光，但电压表示数为0。经检查，图中a、b、c三根导线中有一根断了，则该导线是 （填写字母）；
（2）排除故障后继续测量灯泡的额定功率。具体做法是，闭合开关，缓慢向 移动滑动变阻器的滑片，灯泡亮度逐渐变亮，直至电压表的示数为 V时停止移动滑片，此时电流表的示数如图乙所示，则灯泡的额定功率是 W。若此时只将小灯泡换成“2.5V 0.4W”的另一小灯泡，其它不变，那么该小灯泡的实际功率 0.4W（选填“>”、“<”或“=”）；
（3）若电流表已坏，小莉用一个电阻箱代替电流表测量小灯泡的额定功率。她设计了如图丙所示的电路图，并按照图丙所示的电路图连接好实物。以下是她的实验步骤，请将它补充完整：
①先闭合开关 ，移动变阻器的滑片P，使电压表示数为2.5V；
②下一步操作是：将开关改为闭合 ，保持①中滑动变阻器的滑片P的位置不变，调节电阻箱的阻值，当电压表示数为2.5V时，读出电阻箱连入电路的阻值R；
③利用上述测量出的物理量和已知量，写出小灯泡额定功率的表达式P= 。
24．（12分）在探究并联电路中的电流关系的实验中：
（1）选择的小灯泡的规格最好是 的；
（2）连接电路时，开关应 ；连接好后级检查电路是否正确连接，闭合开关前要进行 ；
（3）若某同学连接的电路如图甲所示，则电流表测的是灯 的电流。合上开关后，电流表如图乙所示，则在连接电路的过程中 ；
（4）只改动一根导线就可测总电流，在图甲中用“×”号指出改动的线，在原图中画出正确的连线 ；
（5）B组同学试触时发现电流表的指针扫过有刻度直到没有刻度的地方，原因可能是 ；
（6）下面设计的表格存在的不足之处是： ；
（7）排除故障后，测出了L1、L2支路和干路上的电流分别为IB、IC和IA，电流表示数如图4甲、乙、丙所示，可读出：IA＝0.54A，IB＝ A，IC＝ A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是： ；（写出关系式即可）
（8）为了验证结论的普遍性，该同学采用更换不同电源实验的方法进行验证，还可以采用： 。
五、计算题
25．（5分）如图甲是定值电阻R1和标有“8V 8W”灯泡L的I﹣U关系图像。如图乙所示，电源电压恒定不变，滑动变阻器的最大阻值为12Ω。当开关S、S2闭合，开关S1断开，将滑动变阻器的滑片P滑到b端时，电流表的示数为0.5A。
（1）灯泡L正常发光时的电阻；
（2）同时闭合开关S、S1、S2，电路消耗的最大功率。
26．（9分）有一种由酒精气体传感器制成的呼气酒精测试仪被广泛用来检测酒驾，传感器的阻值随酒精气体浓度的变化如图甲，工作电路如图乙，电源电压恒为，定值电阻。求：
（1）被检测者未喝酒时，阻值。
（2）被检测者酒精气体浓度为时，请计算电流表的示数及此时的功率。
（3）现在公认的酒驾标准为酒精气体浓度，当电压表示数为时，通过计算说明被检测司机是否酒驾？


A点的电流IA
B点的电流IB
C点的电流IC
第一次测量
参考答案：
1．B
【详解】分析电路图可知，同时闭合开关、后，灯被短路，电流只经过灯，所以灯能发光，灯不能发光。故ACD不符合题意，B符合题意。
故选B。
2．B
【详解】A．由“3V 15mA”知鼠标正常工作时的电功率为
故A正确，不符合题意；
B．鼠标的接收器与电脑其他各接口间互不影响，为并联关系，故B错误，符合题意；
C．根据可知，鼠标休眠不工作是通过减小功率来达到省电的目的，故C正确，不符合题意；
D．鼠标充电时相当于用电器，该过程是电能转化为化学能的过程，故D正确，不符合题意。
故选B。
3．D
【详解】因为电阻R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，所以电压表V1的示数比电压表V2的示数大，故电压表V1选的是的量程，分度值为0.5V，电压表读数为6V，电压表V2选的是的量程，分度值为0.1V，电压表读数为1.2V，根据串联电路的电压关系R1的电压是
故ABC不符合题意，D符合题意。
故选D。
4．C
【详解】由题可知，整个电路的通断可以通过控制开关S1和S2实现，说明两开关能独立工作、互不影响，则S1和S2应并联在干路上；由题知，光线较暗时，光控开关S3自动闭合，接通灯泡提供照明，说明开关S3与灯泡串联，闭合开关S4，启动风机，说明开关S4与风机串联，而灯泡和风机均可独立工作，所以灯泡与风机应并联。故C符合题意，ABD不符合题意。
故选C。
5．B
【详解】AB．由图可知，该电路中电流的路径只有一条，灯L1、L2串联，电流表测量电路中的电流，电压表测L1两端的电压，故A错误，B正确；
C．电压表测L1两端的电压，闭合开关S，若灯L1短路，电压表被短路，电压表无示数，故C错误；
D．闭合开关S，若灯L2开路，电压表与电源之间是断开的，电压表无示数，故D错误。
故选B。
6．D
【详解】A．电能表是测量电功的仪表，故A错误；
B．由图可知，5月初电能表的示数
6月初电能表的示数
则该家庭在这段时间内总共用电
故B错误；
C．该电能表所接的电路允许通过的最大电流为40A，故C错误；
D．表示每消耗的电能，电能表的转盘转1200转，则该电能表转盘每转过600转，电路消耗电能
故D正确。
故选D。
7．D
【详解】三个用电器正常工作，实际功率等于额定功率，即相等；又因为工作时间相等，则由
可知，三种用电器消耗的电能一样多，故ABC不符合题意，D符合题意。
故选D。
8．A
【详解】ABD．电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，公式只是计算电阻的一种方法，故A正确，BC错误；
C．电压是形成电流的原因，导体两端有电流，才可能有电流，不能说导体两端的电压是由通过它的电流I和它的电阻R共同决定的，故C错误。
故选A。
9．C
【详解】A．由图可知，R1、称重表和R依次串联在电路中，称重表相当于一个电流表，故A错误；
B．当车辆很重，滑片滑到最下端时，如果没有电阻R1，会造成电源短路，烧坏称重表或电源，因此R1有保护电路的作用，故B错误；
CD．当车辆越重时，滑片向下滑，R连入电路的阻值变小，电路总电阻变小，电源电压不变，由可知电路的电流变大，所以称重表的示数越大，故C正确，D错误。
故选C。
10．C
【详解】A．由图可知，当时，通过导体乙的电流为，故A正确，不符合题意；
B．当甲、乙两导体并联后接到电压为3V的电源上，由图知，，，干路中的电流为
故B正确，不符合题意；
C．导体甲、乙两端加同样电压3V时，，，，由可知，。故C错误，符合题意；
D．由图像可知，通过导体甲的电流随电压的增大而增大，并且成正比，故D正确，不符合题意。
故选C。
11．B
【详解】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以，当小灯泡正常发光时，其两端的电压
则小灯泡的额定功率为
故选B。
12．A
【详解】两灯并联后，接在电压为3V的电源上，并联电路各并联支路两端电压相等，所以甲、乙两灯电压均为3V，甲灯标有“3V 9W”，甲两端的电压为额定电压，甲灯正常发光，其实际功率等于额定功率9W，乙灯的电阻
乙的实际功率
甲灯泡的实际功率大于乙灯泡的实际功率，甲灯比乙灯亮。
故选A。
13． 正 失去 B到A
【详解】[1][2]丝绸摩擦过的玻璃棒由于失去电子带正电，用与丝绸摩擦过的玻璃棒接触不带电的验电器A后，A验电器的金属箔片由于失去电子也都带正电相互排斥而张开。
[3]用带有手柄的金属棒把带正电的验电器A和不带电的验电器B连接起来，B验电器上自由电子向验电器A转移，所以瞬间电荷的移动方向是从B到A。
14．3
【详解】因串联电路中各处的电流相等，所以，将元件甲、乙串联后接在某电源两端，电路的电流是0.2A时，通过两元件的电流均为0.2A，由图像可知，两元件两端的电压分别为U甲＝1V，U乙＝2V，因串联电路中总电压等于各分电压之和，所以电源电压为
U＝U甲+U乙＝1V+2V＝3V
15． 0.9A
【详解】[1]滑片处于最左端时，滑动变阻器的阻值为0，此时电路中只有R1，其两端电压等于电源电压，且此时电路中电阻最小，电流最大，所以R1的阻值为
[2]滑动变阻器电阻最大时，电流最小，为0.2A，电压表测滑动变阻器电压，为2V，所以滑动变阻器的最大电阻为
[3]并联电路各支路电压等于电源电压，干路电流等于各支路电流之和，干路中的电流最小，即滑动变阻器的电流最小。由[1]可知，R1两端的电流为0.6A，则干路最小电流为
16．
【详解】[1]当仅闭合开关S1，甲、乙两表均为电流表时，L1与L2并联，电流表甲测干路电流，电流表乙测L2支路的电流，因并联电路中干路电流等于各支路电流之和，所以，通过L1支路的电流
因并联电路中干路电流等于各支路电流之和，所以，由欧姆定律可得，电源的电压
L1灯的电阻为
[2]当开关S1和S2都闭合，甲、 乙两表均为电压表时，两灯泡串联，因串联电路中各处的电流相等，所以，两灯泡两端的电压之比就等于电阻之比，又因为不计温度对电阻的影响，所以
因为甲电压表测L2两端的电压，乙电压表测电源的电压，所以甲、乙两表的示数之比为
17． 2 0.15
【详解】[1]由图可知，当开关S接位置1时，R1与R串联，电流表测电路中的电流，则总电阻为
由欧姆定律得R1两端的电压
电源电压
[2]当开关接位置2时，R2与R串联，电流表测量电路中的电流，则总电阻为
则电路中的电流为
18． 4 0.7
【详解】[1]小灯泡L和电阻R串联在电路中，电路中电流为0.15A时，因串联电路中各处的电流相等，所以通过它们的电流
IL=IR=0.15A
由图象可知，小灯泡两端的电压UL=1V，定值电阻R两端的电压UR=3V，因串联电路中总电压等于各分电压之和，所以，电源的电压
U=UL+UR=1V+3V=4V
[2]小灯泡L和电阻R并联接在电压为2V的电源两端时，因并联电路中各支路两端的电压相等，所以，它们两端的电压
UL′=UR′=2V
由图象可知，通过它们的电流分别为IL′=0.25A，IR′=0.1A，因并联电路中干路电流等于各支路电流之和，所以，电路中的总电流
I′=IL′+IR′=0.25A+0.1A=0.35A
总功率
P=U'I′=2V×0.35A=0.7W
19．
【详解】三孔插座在连接时，上孔接地线，左孔接零线，右孔接火线；开关控制灯泡的亮灭，所以开关和电灯应串联，为确保用电安全，开关应接在火线与灯泡之间，火线与灯泡顶端相连，灯头侧边连接零线，如下图所示：
20．
【详解】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，根据电路图连接实物图，如图所示：
。
21． 右 断路 0.16 10 误差 滑片P移到b端时
【详解】（1）[1]由图知电源电压为3V，所以电压表选用0～3V的量程与定值电阻并联，如下图所示：

[2]为保护电路，实验前应将滑动变阻器的滑片P移到阻值最大处，即最右端。
（2）[3]电流表无示数可能是电路断路；电压表示数接近3V，等于电源电压，说明电压表与电源两端相连，所以故障可能为定值电阻断路。
（3）[4][5][6]由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，电流为0.16A，由欧姆定律得未知电阻
根据一组数据得出的电阻误差较大，接下来测量多组实验数据算出平均值，这是为了减小测量带来的误差。
（4）用电压表分别测量出电源电压和变阻器的最大电阻连入电路中时定值电阻的电压，根据串联电路的规律和分压原理求出定值电阻的大小。
②[7]闭合开关S，滑片P移到b端时，读出电压表示数为U2；
③[8]在①中，电压表测电源电压U1；在②中，变阻器的最大电阻与定值电阻串联，由串联电路电压的规律，变阻器的电压为
U滑=U1-U2
根据分压原理有
待测电阻
22． 液面高度差的变化 膨胀 右 电阻 见解析 2∶1
【详解】（1）[1]将滑动变阻器，两相同的透明容器中的U形管，开关，逐一顺次连接即可，滑动变阻的连线要注意一上一下，如下图所示：

（2）[2][3]电流产生的热量不便于用眼睛直接观察和测量，通过U形管内液柱的高度差来反映，这种方法是初中物理常用的转换法；要在较短的时间内达到明显的实验效果，即要求容器内的物质的体积变化较大，而空气相对于水来说，受热更容易膨胀，可以使U形管中液柱上升更快，实验现象更明显。
（3）[4][5]因串联电路中各处的电流相等，所以，两电阻丝串联时通过它们的电流相等；闭合开关，通电一段时间后，右侧U形管中液面高度变化大，右侧电阻较大，电阻产生的热量较多，可以得到在电流和通电时间均相同的情况下，电阻越大，产生的热量越多。
（4）[6]在乙装置中一个的电阻与两个的电阻并联后再串联，根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，由串并联电路电流的规律可知通过左侧容器电阻的电流的较大，U形管中液面高度变化大，产生的热量较多，故结论为：在电阻和时间相同的情况下，电流越大，产生的热量越多。
（5）[7]右侧两个电阻并联后一并放入容器内，容器内总电阻
此时左侧电阻和右侧电阻是串联的，则电流和通电时间都是相同的，根据焦耳定律的公式可知，电流、通电时间相同，热量与电阻大小成正比，则产生的热量比值为
Q1∶Q2=5Ω∶2.5Ω=2∶1
电流产生的热量不能用眼睛直接观察，通过液面高度差的变化来反映，即U形管左右液面高度变化之比为2∶1。
23． a 右 2.5 0.5 > S1、S S2、S
【详解】（1）[1]根据实物图甲可知，电流从电源正极流出经过灯泡、导线b、滑动变阻器、导线c、电流表、开关，回到电源负极，因此导线b、c完好，a发生了断路。
（2）[2][3][4]排除故障后测量灯泡额定功率：闭合开关前，滑片在最大值处，所以闭合开关，缓慢向右移动滑片，灯泡亮度逐渐变亮，直至电压表读数为2.5V时停止移动滑片，由图乙可知，电流表的量程是0~0.6A，分度值是0.02A，此时电路中电流为0.2A，所以灯泡的额定功率
P额=U额I额=2.5V×0.2A=0.5W
[5]若此时只将小灯泡换成“2.5V 0.4W”的另一小灯泡，其它不变，根据可知，在额定电压不变时，额定功率越小，灯的电阻越大，根据分压原理，灯两端的电压变大，该小灯泡的实际功率大于0.4W。
（3）①[6]只闭合开关 S、S1，移动变阻器的滑片P，使电压表示数为2.5V。
②[7]断开S1、闭合S2、S，保持①中滑动变阻器的滑片P的位置不变，调节电阻箱的阻值，当电压表示数为2.5V时，读出电阻箱连入电路的阻值R。
③[8]由等效替代法可知小灯泡的阻值是R，小灯泡额定功率的表达式
24． 不相同 断开 试触 L1 电流表正负接线柱接反了 电流表的量程选择过小 电流没有单位 0.46 1 IC＝IA+IB 使用不同规格的灯泡进行多次实验
【详解】（1）[1]实验中，为了使实验结论更加准确，需要选择两个小灯泡的规格是不相同的。
（2）[2][3]连接电路时为保护电路，开关要断开；电流表的使用前要先进行试触，从而确定选用合适的量程，防止超量程损坏电流表。
（3）[4][5]测量电流时，电流表要串联接入电路中，图中电流表和L1串联在同一条支路内，则电流表测的是灯L1的电流；合上开关后，由图知，电流表指针反向偏转，这是因为电流从负接线柱流入电流表导致的，即此时电流表正负接线柱接反了。
（4）[6]若要电流表测总电流，需要将电流表接在干路上，如图
（5）[7]B组同学试触时发现电流表的指针扫过有刻度的地方，直到没有刻度的地方，即指针偏转角度太大，这是由于此时选择的量程偏小导致的。
（6）[8]由表中实验数据可知，电流值后面没有单位，这是设计的不足之处。
（7）[9][10][11]由图乙所示电流表可知，其量程为0~0.3A，分度值为0.02A，示数为0.46A，由图丙所示电流表可知，其量程为0~3A，分度值为0.1A，示数为1A；根据测量结果，在误差允许范围内，AB两点的电流之和等于C点的电流值，即IC＝IA+IB。
（8）[12]为了使结论更具普遍性，还可以使用不同规格的灯泡进行多次实验。
25．（1）8Ω；（2）14.4W
【详解】解：（1）根据知灯泡正常发光时的电阻为
（2）当开关S、S2闭合，开关S1断开，将滑动变阻器R2的滑片P滑到b端时，电流表的示数为0.5A，灯泡与整个滑动变阻器串联，由图像知，灯泡两端的电压，滑动变阻器两端电压为
电源电压为
当开关S、S1、S2同时闭合，滑动变阻器滑片位于最左端时，电路总电阻最小，总功率最大，此时R1与小灯泡并联。此时小灯泡两端电压为8V，所以灯泡正常发光，功率为
由表可知，R1电阻为
R1功率为
电路消耗的最大总功率为
答：（1）灯泡正常发光时的电阻为8Ω；
（2）同时闭合开关S、S1、S2，电路消耗的最大功率为14.4W。
26．（1）；（2），；（3）被检测司机是酒驾
【详解】解：（1）由图乙可知，、串联，电流表测串联电路中的电流，电压表测传感器两端的电压。由图象可知，当被检测者未喝酒时，即酒精气体的浓度为时，的电阻为。
（2）由图甲可知，被检测者酒精气体浓度为时，的电阻为，根据知，电流表的示数为
根据知，此时的功率为
（3）当电压表的示数时，由串联电路电压的特点知，两端电压为

此时，电路中的电流
根据可知，传感器的阻值
由甲图可知，被检测者的酒精气体浓度为，在酒驾标准酒精气体浓度的范围之内，所以被检测者属于酒驾。
答：（1）被检测者未喝酒时，阻值为。
（2）被检测者酒精气体浓度为时，电流表的示数为，此时的功率分别为。
（3）被检测司机是酒驾。
27．（1）5A；（2）484W；（3）1020W
【详解】解：（1）当开关旋至2时，电路为R2的简单电路，此时电路中电阻最小，电路中电流最大，此时电路中的电流为
（2）当开关旋至1时，R1、R2串联，根据电阻的串联，此时电阻最大，由可知，此时挂烫机低温档，其额定功率为
（3）由题意知，1min能使转速为3000r/(kW·h)的电能表转盘转了51转，该过程中消耗的电能为
由可得，挂烫机的实际电功率为
答：（1）该挂烫机最大电流为5A；
（2）这款挂烫机处于低温挡位时的额定功率为484W；
（3）只让挂烫机通电使其处于工作状态，1min能使转速为3000r/(kW·h)的电能表转盘转了51转，则挂烫机的实际电功率为1020W。
