江苏省扬州市江都区邵樊片2023-2024学年九年级上学期期中物理试卷+

这是一份江苏省扬州市江都区邵樊片2023-2024学年九年级上学期期中物理试卷+，共36页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

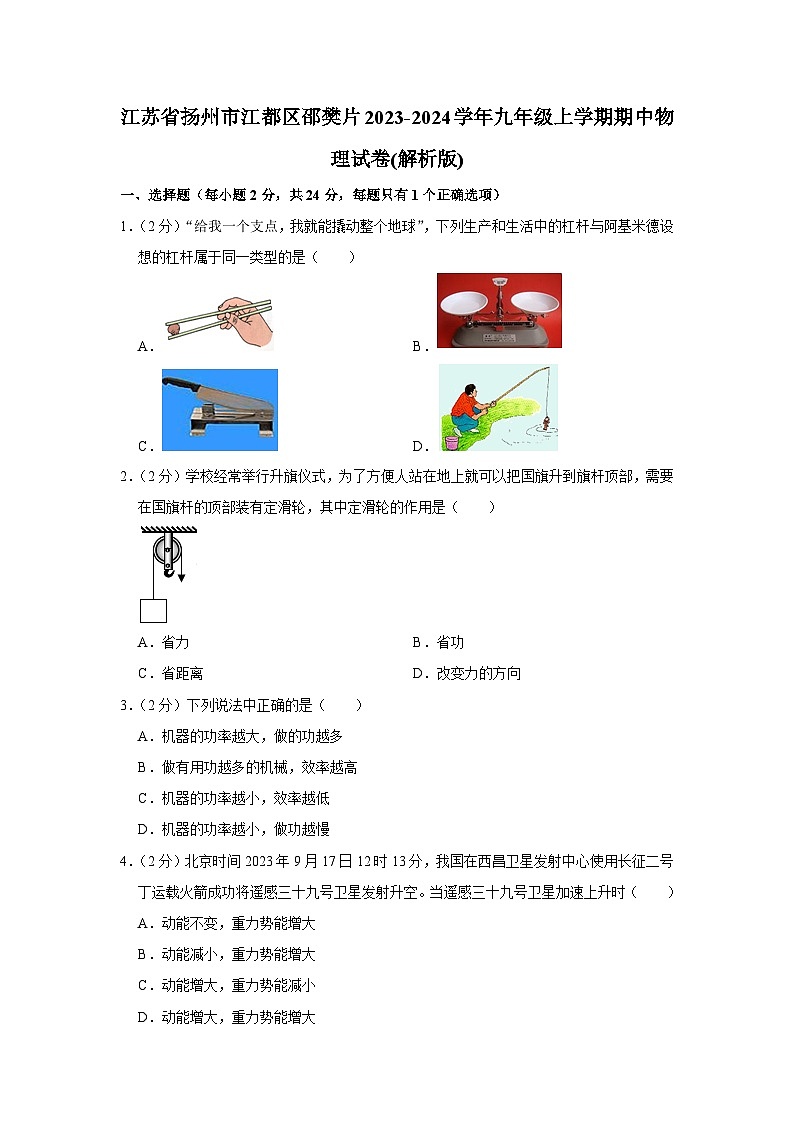

1．（2分）“给我一个支点，我就能撬动整个地球”，下列生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是（ ）
A．B．
C．D．
2．（2分）学校经常举行升旗仪式，为了方便人站在地上就可以把国旗升到旗杆顶部，需要在国旗杆的顶部装有定滑轮，其中定滑轮的作用是（ ）
A．省力B．省功
C．省距离D．改变力的方向
3．（2分）下列说法中正确的是（ ）
A．机器的功率越大，做的功越多
B．做有用功越多的机械，效率越高
C．机器的功率越小，效率越低
D．机器的功率越小，做功越慢
4．（2分）北京时间2023年9月17日12时13分，我国在西昌卫星发射中心使用长征二号丁运载火箭成功将遥感三十九号卫星发射升空。当遥感三十九号卫星加速上升时（ ）
A．动能不变，重力势能增大
B．动能减小，重力势能增大
C．动能增大，重力势能减小
D．动能增大，重力势能增大

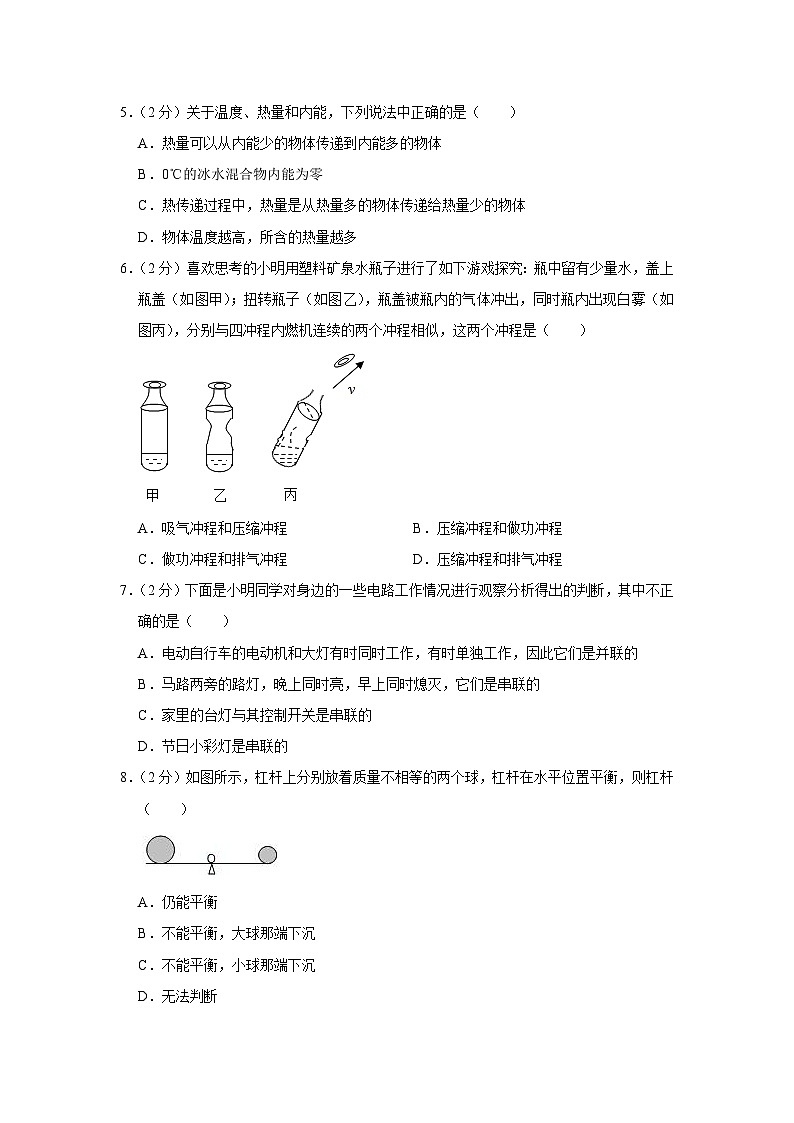

5．（2分）关于温度、热量和内能，下列说法中正确的是（ ）
A．热量可以从内能少的物体传递到内能多的物体
B．0℃的冰水混合物内能为零
C．热传递过程中，热量是从热量多的物体传递给热量少的物体
D．物体温度越高，所含的热量越多
6．（2分）喜欢思考的小明用塑料矿泉水瓶子进行了如下游戏探究：瓶中留有少量水，盖上瓶盖（如图甲）；扭转瓶子（如图乙），瓶盖被瓶内的气体冲出，同时瓶内出现白雾（如图丙），分别与四冲程内燃机连续的两个冲程相似，这两个冲程是（ ）
A．吸气冲程和压缩冲程B．压缩冲程和做功冲程
C．做功冲程和排气冲程D．压缩冲程和排气冲程
7．（2分）下面是小明同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（ ）
A．电动自行车的电动机和大灯有时同时工作，有时单独工作，因此它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时熄灭，它们是串联的
C．家里的台灯与其控制开关是串联的
D．节日小彩灯是串联的
8．（2分）如图所示，杠杆上分别放着质量不相等的两个球，杠杆在水平位置平衡，则杠杆（ ）
A．仍能平衡
B．不能平衡，大球那端下沉
C．不能平衡，小球那端下沉
D．无法判断

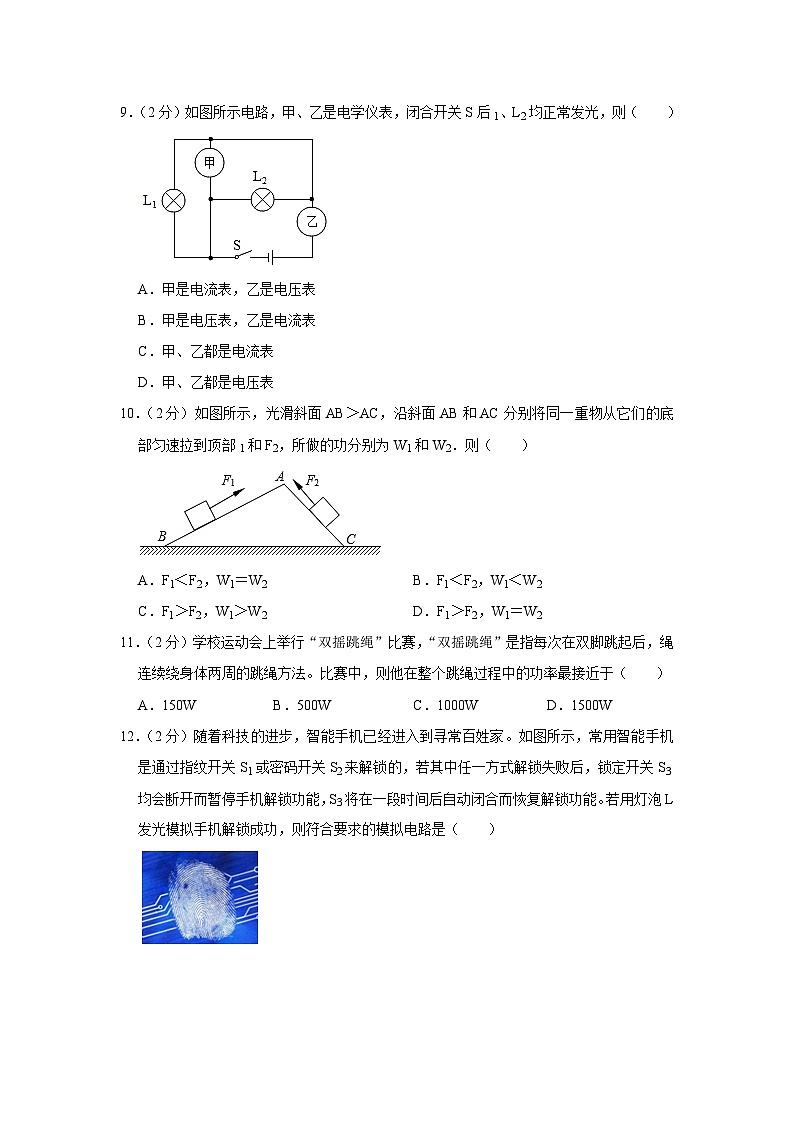

9．（2分）如图所示电路，甲、乙是电学仪表，闭合开关S后1、L2均正常发光，则（ ）
A．甲是电流表，乙是电压表
B．甲是电压表，乙是电流表
C．甲、乙都是电流表
D．甲、乙都是电压表
10．（2分）如图所示，光滑斜面AB＞AC，沿斜面AB和AC分别将同一重物从它们的底部匀速拉到顶部1和F2，所做的功分别为W1和W2．则（ ）
A．F1＜F2，W1＝W2B．F1＜F2，W1＜W2
C．F1＞F2，W1＞W2D．F1＞F2，W1＝W2
11．（2分）学校运动会上举行“双摇跳绳”比赛，“双摇跳绳”是指每次在双脚跳起后，绳连续绕身体两周的跳绳方法。比赛中，则他在整个跳绳过程中的功率最接近于（ ）
A．150WB．500WC．1000WD．1500W
12．（2分）随着科技的进步，智能手机已经进入到寻常百姓家。如图所示，常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）
A．B．
C．D．
二、填空题（每空1分，共30分）
13．（3分）补全下面概念图中的空缺。
① ；
② ；
③ 。
14．（2分）甲、乙、丙三根用相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长，但丙较粗，则这三根电阻丝的电阻值最大的是 ，最小的是 。
15．（2分）如图所示是小李同学在一个标准大气压下探究某物质熔化时温度随时间变化的图象，第6min时的内能 第8min时的内能（选填“大于”、“等于”或“小于”）；该物质在CD段的比热容是AB段比热容的 倍（被加热物质的质量和吸、放热功率不变）。
16．（9分）如图甲是一台单缸四冲程汽油机工作状态示意图，由图甲可以看出，它此时正处在 冲程，其能量转化情况与 （选填“乙”或“丙”）图相同。如果此汽油机飞轮的转速为3000r/min，那么，1秒内活塞往复 次，完成 个冲程，对外做功 次。当汽油在发动机内燃烧不充分时会冒“黑烟”，此时汽油的热值 （选填“增大”、“不变”或“减小”），汽油机的工作效率会 （选填“增大”、“不变”或“减小”）。汽车发动机常用水作冷却剂，这是用 的方式改变物体的内能，用水做冷却剂是因为水具有较大的 。
17．（5分）如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了 ，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，电瓶相当于 （电源/用电器），将 能转化为 能；电瓶车在转向时，同侧的前后两个转向灯就会同时闪亮、同时熄灭 （选填“串联”或“并联”）。
18．（3分）在如图所示的电路中，有三个开关S1、S2、S3；如果将开关S1、S2闭合，S3断开，则灯L1、L2 联。如果仅将开关S1断开，S2、S3闭合，则灯 发光，如果将开关S1、S2、S3都闭合，电路处于 状态。
19．（3分）利用斜面将一个重600N的物体匀速拉到高处，沿斜面向上的拉力F＝300N，拉动的距离s＝5m ，该斜面的机械效率是 ，物体受到的摩擦力为 N．
20．（3分）有一种蹦极游戏，游戏者将一根有弹性的绳子一端系在身上，另一端固定在高处，图中a点是弹性绳自然下垂时下端的位置，c点是游戏者所到达的最低点。从a至c处的过程中，则从a至c处的过程中，游戏者的动能 ；游戏者的重力势能 （以上两空均选填“变小”、“变大”、“先变大后变小”或“先变小后变大”）；在a至b处过程中游戏者动能的变化量 重力势能的变化量（“大于”、“小于”或“等于”）。
三、解答题（第21、22、23题每小问2分，其余每空1分，共46分）
21．（2分）如图所示，杠杆OB在动力F1作用下处于静止状态，请你画出动力臂l1，及阻力F2。
22．（2分）画出提升重物时人站在地面向下拉绳子的绕线方法。
23．（2分）（1）用笔画线代替导线，把如图所示的实物连接起来。（要求：L1、L2工作时互不影响）
（2）根据实物图在虚线框中画出电路图。
24．（6分）用如图所示的滑轮组，将重为400N的物体匀速提升，其机械效率为80%（不计绳重和摩擦）
（1）动力F的大小；
（2）动滑轮重力；
（3）若动力F的功率为150W，则物体上升的速度为多少m/s。
25．（4分）工厂需要将100kg、20℃的水加热到60℃作为工业用热水.已知水的比热容为c＝4.2×103J/（kg•℃），汽油的热值q＝4.6×107J/kg，求：
（1）水吸收的热量；
（2）若这些热量由汽油完全燃烧放出的，需要多少千克的汽油。（结果保留两位小数）
26．（5分）某同学在温度一定的条件下，做“探究影响导体电阻大小的因素”的活动，采用了控制变量的方法
（1）选择B、E导体进行对比，是为了探究导体电阻大小与 的关系；
（2）为了探究导体电阻与横截面积的关系，应选择的两根导体是D和 （选填导体的代号）。
（3）以上方法在研究物理问题时经常用到，被称为控制变量法。试根据学过的物理知识再列出一例用这种方法研究的问题： 。
（4）一般说来，所有物体都有电阻。探究过程中，有同学提出猜想：电阻还可能跟温度有关。为了研究某些导体的电阻大小与温度的关系（钨丝）进行实验，记录的实验数据如表所示。
①分析上表中的实验数据，可初步归纳得出的结论是： 。
②根据表中数据可进一步提出的猜测（推理）：当某些导体的温度降到一定温度时，某些导体的电阻可能接近 欧。
27．（5分）小明用如图所示装置做“探究杠杆的平衡条件”实验。
（1）安装好装置后，杠杆位置如图甲所示，此时杠杆 （平衡/不平衡），为使其在水平位置平衡，应将平衡螺母向 调节。
（2）如图乙所示，杠杆调节平衡后，在A处悬挂3个钩码，如果在B处施加一个拉力使杠杆在水平位置再次平衡，拉力最小时 N。
（3）得到实验结论后，利用图丙所示装置，轻质杠杆可绕O转动，B点受到电子测力计竖直向上的拉力F，杠杆水平静止。保持F方向不变，改变B点位置，F与 的关系图像为图丁中的①；若将M从A移至P，再重复上述步骤 （选填“①”或“②”或“③”或“④”）。
28．（7分）在“探究不同物质吸热升温现象”的实验中，将质量和初温相同的水、煤油两种液体分别倒入相同容器中，用相同的热源加热，测量液体的温度，并根据记录的数据画出温度随加热时间变化的图像
（1）加热过程中，用搅拌棒搅拌的目的是 （图中搅拌棒未画出）；两种液体吸收热量的多少可通过 （液体升高的温度/加热时间）比较。
（2）由水和煤油沸腾前的温度与加热时间的关系图丙可知：若升高相同的温度（均未达到沸腾）， （水/煤油）吸收的热量更多。
（3）小明认为利用此装置还可以比较不同燃料燃烧时放出的热量关系，于是增加了相同的装置如图丁，向容器内倒入的煤油与甲、乙装置中的液体质量 （相等/不相等），对比图丁与图 ，能够比较煤油和酒精的热值，实验中，待燃料酒精和煤油燃烧相同的时间后，这 （能/不能）说明燃料煤油的热值较大。
（4）除了图中已经呈现的器材，还需要用到其它测量工具。两个实验都还要用到的其它测量工具是 。
29．（8分）如图所示，在探究“并联电路的电流特点”实验时，小明设计了如图甲所示的电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是 （选填“相同”或“不相同”）；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；
（3）小明在连接电路时，开关应处于 （选填“闭合”或“断开”）状态；
（4）为了防止损坏电流表，在事先不能估计电流大小的情况下，应先进行 ，小明闭合开关时，发现所使用的电流表指针向零刻度线的左侧偏转，原因可能是 ；
（5）小明先将电流表接L1在所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 （选填“L1断路”或“L1短路”或“L2断路”或“L2短路”）；
（6）采用了以下两种方法多次完成实验：
方法一：改变电源电压。
方法二：更换其中一条支路中的灯泡（规格不同）。
将测出的电流值填入下表，①空格处电流表如图丙所示，示数为 ；
②由实验数据可以得出的结论是：并联电路中干路电流等于 。
30．（5分）物理兴趣小组在“自制水果电池”的实验中：小明用铜片和铁片作为电极插入较小的柠檬制成了一个水果电池，并把它接入电压表的两端，如图所示。
（1）则该水果电池的负极是 片；
（2）小华用铜片和锌片插入较大的柠檬也制成了一个水果电池，小华和小明分别将相同的音乐芯片连接到自己水果电池的两极上，结果小华比小明的芯片声音要响一些；猜想二：水果电池电压可能与电极的材料有关；为了验证猜想二，分别用外形相同的锌、铝、铁等金属片作为电池的负极，将金属片电极插入柠檬，分别测出电压，如表所示：
分析表中数据，得到的结论是 。
（3）小明先将柠檬压在桌面上滚了几下，再做成水果电池，测出电压达到1.0V 。
（4）水果电池 （能/不能）代替普通的电池，你的理由是 。
参考答案与试题解析
一、选择题（每小题2分，共24分，每题只有1个正确选项）
1．（2分）“给我一个支点，我就能撬动整个地球”，下列生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是（ ）
A．B．
C．D．
【分析】结合图片和生活经验，判断图中的杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆即可解答。
【解答】解：阿基米德设想的杠杆在使用过程中，动力臂大于阻力臂。
A、筷子在使用过程中，属于费力杠杆；
B、天平在使用过程中，属于等臂杠杆；
C、铡刀在使用过程中，属于省力杠杆；
D、钓鱼竿在使用过程中，属于费力杠杆。
故选：C。
【点评】此题考查的是杠杆的分类主要包括以下几种：
①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂。
2．（2分）学校经常举行升旗仪式，为了方便人站在地上就可以把国旗升到旗杆顶部，需要在国旗杆的顶部装有定滑轮，其中定滑轮的作用是（ ）
A．省力B．省功
C．省距离D．改变力的方向
【分析】定滑轮使用时，滑轮的位置固定不变；定滑轮实质是等臂杠杆，不省力也不费力，但可以改变作用力方向。
【解答】解：举行升旗仪式时，人站在地上就可以把国旗升到旗杆顶部。
故选：D。
【点评】本题考查了定滑轮的特点，属于基础题。
3．（2分）下列说法中正确的是（ ）
A．机器的功率越大，做的功越多
B．做有用功越多的机械，效率越高
C．机器的功率越小，效率越低
D．机器的功率越小，做功越慢
【分析】（1）功率是单位时间内做的功，表示的是做功的快慢；
（2）机械效率是指有用功与总功的比值，机械效率高说明有用功与总功的比值大。
【解答】解：A、由W＝Pt可以看出，功率较大，做功多少不能确定；
B、机械效率是有用功与总功的比值，总功不确定。故B错误；
C、机械做功快慢与机械效率没有关系；
D、功率描述的是物体做功的快慢，做功越慢。
故选：D。
【点评】本题考查了我们对机械效率、功率的掌握和应用，使用机械时省力情况、功率大小、效率高低没有必然联系。
4．（2分）北京时间2023年9月17日12时13分，我国在西昌卫星发射中心使用长征二号丁运载火箭成功将遥感三十九号卫星发射升空。当遥感三十九号卫星加速上升时（ ）
A．动能不变，重力势能增大
B．动能减小，重力势能增大
C．动能增大，重力势能减小
D．动能增大，重力势能增大
【分析】（1）动能大小的影响因素：质量、速度；质量越大，速度越大，动能越大。
（2）重力势能大小的影响因素：质量、被举得高度；质量越大，高度越高，重力势能越大。
【解答】解：当遥感三十九号卫星加速上升时，遥感三十九号卫星质量不变，所以遥感三十九号卫星动能增大。
故选：D。
【点评】掌握动能、重力势能的影响因素，理解重力势能和动能的转化可从高度和速度来理解，可以帮助我们更好的理解能量的转化。
5．（2分）关于温度、热量和内能，下列说法中正确的是（ ）
A．热量可以从内能少的物体传递到内能多的物体
B．0℃的冰水混合物内能为零
C．热传递过程中，热量是从热量多的物体传递给热量少的物体
D．物体温度越高，所含的热量越多
【分析】（1）发生热传递的条件是存在温度差。
（2）任何物体都有内能。
（3）热量是物体通过热传递方式改变的内能，是一个过程量。
（4）晶体熔化时，吸收热量、内能增加、温度不变。
【解答】解：
A、发生热传递是因为物体间存在温度差，所以内能少的物体可以把热量传递给内能多的物体；
B、任何物体都有内能，故B错误；
C、发生热传递是因为物体间存在温度差，不是热量多的物体到热量少的物体；
D、热量是一个过程量，故D错误。
故选：A。
【点评】知道内能、热量和温度的关系，并能利用上述关系解释问题是解决该题的关键。
6．（2分）喜欢思考的小明用塑料矿泉水瓶子进行了如下游戏探究：瓶中留有少量水，盖上瓶盖（如图甲）；扭转瓶子（如图乙），瓶盖被瓶内的气体冲出，同时瓶内出现白雾（如图丙），分别与四冲程内燃机连续的两个冲程相似，这两个冲程是（ ）
A．吸气冲程和压缩冲程B．压缩冲程和做功冲程
C．做功冲程和排气冲程D．压缩冲程和排气冲程
【分析】四冲程内燃机有吸气、压缩、做功、排气四个冲程，根据每个冲程的特点和能量转化情况来判断冲程的类型；工作过程中能量的转化：①压缩冲程：机械能→内能；②做功冲程：内能→机械能；③吸气冲程、排气冲程没有能量转化。
【解答】解：如图乙，扭转瓶子时，是机械能转化为内能；当瓶盖被瓶内的气体冲出时，内能转化为机械能。所以A、C，B正确。
故选：B。
【点评】本题考查了四冲程内燃机的四个冲程的特点，正确解答的关键是对四个冲程特点的记忆和理解，属于基础题。
7．（2分）下面是小明同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（ ）
A．电动自行车的电动机和大灯有时同时工作，有时单独工作，因此它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时熄灭，它们是串联的
C．家里的台灯与其控制开关是串联的
D．节日小彩灯是串联的
【分析】（1）并联电路中各用电器既可以单独工作又互不影响；
（2）电路中开关和用电器串联接入电路；
（3）节日小彩灯工作电压很低，需要串联接入家庭电路。
【解答】解：A．电动自行车的电动机和大灯可以单独工作，故A正确；
B．路灯是用来为行人照明的，其它灯泡仍可以正常工作，所以它们是并联的；
C．开关与被控制的台灯串联接入电路，故C正确；
D．节日的夜晚，是串联的。
故选：B。
【点评】本题考查了串联电路和并联电路的辨别、开关与用电器的连接方式等知识，需要知道家庭电路中各用电器的连接方式为并联，并能根据用电器的工作情况来进行判断。
8．（2分）如图所示，杠杆上分别放着质量不相等的两个球，杠杆在水平位置平衡，则杠杆（ ）
A．仍能平衡
B．不能平衡，大球那端下沉
C．不能平衡，小球那端下沉
D．无法判断
【分析】本题重点在于分析移动中两球相对于支点的力与对应力臂的乘积变化，通过比较可以得出杠杆的移动方向。
【解答】解：开始时两球平衡，即力与对应力臂的乘积相等，两球速度相同，大球的力与对应力臂的乘积减少的快，杠杆向小球那端下沉。
故选：C。
【点评】本解法通过比较力与对应力臂的乘积的减少量来求出运动后的力与对应力臂的乘积，解答起来更容易一些，做题时一定不能形成思维定势，只想着比较后来的力与对应力臂的乘积。
9．（2分）如图所示电路，甲、乙是电学仪表，闭合开关S后1、L2均正常发光，则（ ）
A．甲是电流表，乙是电压表
B．甲是电压表，乙是电流表
C．甲、乙都是电流表
D．甲、乙都是电压表
【分析】要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：
电流表要串联在电路中使用，而电压表要与被测用电器并联；
根据图中各圆圈的位置以及和用电器的连接方式，结合电表的使用方法逐项进行分析。
【解答】解：A、如果甲是电流表，电压表串联在电路中了，则两灯泡都不能发光；
B、如果甲是电压表，则电流分别经灯L1和L2回负极，两灯都能发光3和L2并联，故B正确；
C、甲、乙都是电流表，故C错误；
D、甲、乙都是电压表，电路中电流几乎为零，故D错误。
故选：B。
【点评】知道电压表与电流表在电路中的连接方式，分析清楚电路结构即可正确解题。
10．（2分）如图所示，光滑斜面AB＞AC，沿斜面AB和AC分别将同一重物从它们的底部匀速拉到顶部1和F2，所做的功分别为W1和W2．则（ ）
A．F1＜F2，W1＝W2B．F1＜F2，W1＜W2
C．F1＞F2，W1＞W2D．F1＞F2，W1＝W2
【分析】（1）斜面光滑说明摩擦力为0，即使用光滑的斜面没有额外功。无论是沿斜面BA还是CA匀速拉同一物体，由于其高度相同，由功的原理可知沿斜面所做的功都等于不用机械而直接用手所做的功，从而可以判断出两次做的功W1和W2的大小关系。
（2）知道斜面长的大小关系，利用W＝FL比较拉力关系。
【解答】解：（1）斜面光滑说明摩擦力为0，即使用光滑的斜面没有额外功，h相同，即W1＝W2。
（2）根据图示可知，LBA＞LCA，而W1＝W2，由W＝FL可知，FBA＜FCA，即F8＜F2。
故选：A。
【点评】本题考查斜面的省力情况，物体做功大小的判断，关键是知道接触面光滑，摩擦力为0，使用任何机械都不省功。也可以利用斜面倾斜角度越大，越费力，来判断两次拉力的大小关系。
11．（2分）学校运动会上举行“双摇跳绳”比赛，“双摇跳绳”是指每次在双脚跳起后，绳连续绕身体两周的跳绳方法。比赛中，则他在整个跳绳过程中的功率最接近于（ ）
A．150WB．500WC．1000WD．1500W
【分析】首先估测出学生的质量，根据重力公式求出其重力，再估测出每次起跳的高度，根据W＝Gh求出跳一次绳做的功；最后根据摇绳的次数和时间，结合P＝求出他在整个跳绳过程中的功率。
【解答】解：中学生的质量约为50kg，其重力约为G＝mg＝50kg×10N/kg＝500N，
每次起跳的高度约为10cm＝0.1m，
则他跳一次绳做的功：W＝Gh＝500N×2.1m＝50J；
因为“双摇跳绳”是指每次在双脚跳起后，绳连续绕身体两周的跳绳方法，
所以1min内摇轻绳240圈，则人跳起的次数为；
则在1min内一共做的功：W总＝nW＝120×50J＝6000J，
他在整个跳绳过程中的功率：P＝＝＝100W。
故选：A。
【点评】本题考查了功和功率的计算，需要正确估测出学生的质量和每次起跳的高度，另外还要理解“双摇跳绳”的概念。
12．（2分）随着科技的进步，智能手机已经进入到寻常百姓家。如图所示，常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）
A．B．
C．D．
【分析】由题意可知，指纹开关S1或密码开关S2均可以解锁说明两开关可以独立工作、互不影响即为并联，锁定开关S3断开时暂停手机解锁功能，说明锁定开关S3位于干路控制整个电路，据此进行解答。
【解答】解：由题意可知，指纹开关S1或密码开关S2均可以解锁，锁定开关S7断开时暂停手机解锁功能，则指纹开关S1和密码开关S2可以独立工作、互不影响即为并联5位于干路，然后与灯泡，结合选项电路图可知。
故选：C。
【点评】本题考查了串并联电路的设计，根据题意得出三个开关的位置和连接方式是关键。
二、填空题（每空1分，共30分）
13．（3分）补全下面概念图中的空缺。
① F1L1＝F2L2（或动力×动力臂＝阻力×阻力臂） ；
② 费力 ；
③ 天平 。
【分析】根据杠杆的平衡条件和杠杆的分类分析。
【解答】解：①杠杆的平衡条件是：动力×动力臂＝阻力×阻力臂，即F1L1＝F6L2；
②③杠杆分为三类：动力臂大于阻力臂的杠杆为省力杠杆，例如螺丝刀；动力臂等于阻力臂的为等臂不变、定滑轮等，如钓鱼竿。
故答案为：①F1L6＝F2L2（或动力×动力臂＝阻力×阻力臂）；②费力。
【点评】本题考查了杠杆的平衡条件、杠杆的分类，属于基础题。
14．（2分）甲、乙、丙三根用相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长，但丙较粗，则这三根电阻丝的电阻值最大的是 甲 ，最小的是 丙 。
【分析】导体的电阻大小与导体的长度、横截面积和材料有关，长度越大，横截面积越小，电阻越大。
【解答】解：甲、乙、丙三根用相同材料制成的均匀合金丝，甲，但甲较长；乙、丙的长度相同，所以乙的阻值大于丙的阻值、乙、丙，则这三根电阻丝的电阻值最大的是甲；
故答案为：甲，丙。
【点评】本题考查影响电阻大小的因素，导体的电阻与导体的材料、长度、横截面积和温度有关。
15．（2分）如图所示是小李同学在一个标准大气压下探究某物质熔化时温度随时间变化的图象，第6min时的内能 小于 第8min时的内能（选填“大于”、“等于”或“小于”）；该物质在CD段的比热容是AB段比热容的 2 倍（被加热物质的质量和吸、放热功率不变）。
【分析】（1）晶体熔化的过程中吸热而不升温，但内能增大；
（2）晶体熔化前处于固态，晶体熔化过程中质量不变，吸收热量的多少与加热时间成正比，根据Q＝cmΔt可判断比热容的比值。
【解答】解：（1）晶体熔化过程要吸收热量，内能增加；
（2）根据图中坐标信息可知，该物质在AB段温度升高10℃；在CD段温度升高5℃；
则该物质在AB段吸热与CD段吸热之比为1：7，根据Q＝cmΔt可得，
＝＝＝＝，
所以该物质在CD段的比热容是AB段比热容的7倍。
故答案为：小于；2。
【点评】此题的关键在于理解：相同加热器加热相同时间，被加热物质吸收相同的热量。
16．（9分）如图甲是一台单缸四冲程汽油机工作状态示意图，由图甲可以看出，它此时正处在 做功 冲程，其能量转化情况与 丙 （选填“乙”或“丙”）图相同。如果此汽油机飞轮的转速为3000r/min，那么，1秒内活塞往复 50 次，完成 100 个冲程，对外做功 25 次。当汽油在发动机内燃烧不充分时会冒“黑烟”，此时汽油的热值 不变 （选填“增大”、“不变”或“减小”），汽油机的工作效率会 减小 （选填“增大”、“不变”或“减小”）。汽车发动机常用水作冷却剂，这是用 热传递 的方式改变物体的内能，用水做冷却剂是因为水具有较大的 比热容 。
【分析】（1）内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，判断冲程名称可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压缩关下功”进行分析；
（2）改变物体内能的方式有热传递和做功两种。做功改变物体内能的实质是能量的转化，具体来说是内能和机械能的相互转化。对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低；
（3）四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次；
（4）燃料的热值是燃料的一种特性，只决定于燃料的种类，与质量和燃烧情况等无关；热机的效率是指用来做有用功的能量占燃料完全燃料放出的总能量的百分比，据此结合现象可分析对效率的影响；
（5）改变物体内能的方法有两个：做功和热传递；水的比热容大，在同等情况下可吸收更多的热量。
【解答】解：观察图甲可知，两个气门都关闭，因此是做功冲程；
在热机的做功冲程中，高温高压燃气的内能转化为活塞的机械能；
乙图是用力将活塞压下，活塞对空气做功，温度升高，棉花就会燃烧，即是将机械能转化为内能的过程；
丙图对试管中的水加热，加快水的蒸发，体积膨胀，使塞子飞出去；
因此与做功冲程原理相同的是丙实验；
汽油机的转速为3000r/min＝50r/s，说明1s内汽油机曲轴的转动50r，完成100个冲程；
热值是燃料的一种性质，与燃料是否完全燃烧无关，但汽油的热值不变；
由于汽油不能充分燃烧，用来做有用功的能量占燃料完全燃烧放出的总能量的比值变小知此时汽油机的效率减小；
汽车发动机放出的热量被水吸收，是通过热传递的方法改变内能的；
汽车发动机常用水做冷却剂是因为水的比热容大，与质量相同的其它物质相比。
故答案为：做功；丙；50；25；减小；比热容。
【点评】此题是通过内燃机的工作原理和课本中的实验来验证做功改变物体内能的方法，综合性较强，难度不是很大；要掌握课本所学知识，学会变通。
17．（5分）如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了 开关 ，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，电瓶相当于 用电器 （电源/用电器），将 电 能转化为 化学 能；电瓶车在转向时，同侧的前后两个转向灯就会同时闪亮、同时熄灭 并联 （选填“串联”或“并联”）。
【分析】（1）开关串联电路中，能起到控制电路中电流通断的作用；
（2）给电池充电的过程，消耗电能，获得化学能；
（3）串联电路中各用电器不能独立工作、会相互影响，并联电路中各用电器可以独立工作且互不影响。
【解答】解：（1）电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了；
（2）电瓶充电时，消耗电能，是将电能转化为化学能；
（3）电瓶车同侧的前后两个转向灯就会同时闪亮、同时熄灭，另一盏灯仍能发光，所以它们是并联的。
故答案为：开关；用电器；电；并联。
【点评】此题是一道联系实际的应用题，考查了开关的作用、串并联电路的辨别及能量转化的分析，体现了物理规律与现实生活的密切联系。
18．（3分）在如图所示的电路中，有三个开关S1、S2、S3；如果将开关S1、S2闭合，S3断开，则灯L1、L2 并 联。如果仅将开关S1断开，S2、S3闭合，则灯 L1 发光，如果将开关S1、S2、S3都闭合，电路处于 电源短路 状态。
【分析】（1）串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极；
（2）短路分为电源短路和用电器短路，电源短路是指用导线直接将电源两端相连；而用电电器短路是指用一根导线将某个用电器的两端连接起来，使电器两端的电压为零。
【解答】解：如果将开关S1、S2闭合，S7断开，电流的路径有两条1、L2并联；
如果仅将开关S4断开，S2、S3闭合，L8被短路，L2不发光，只有L1发光；
如果将开关S8、S2、S3都闭合，电源的两端被导线相连。
故答案为：并；L5；电源短路。
【点评】本题考查了学生识别串、并联电路的能力，电路的识别一般就从电流路径上分析，只有一条路径的是串联，有多条路径的是并联。
19．（3分）利用斜面将一个重600N的物体匀速拉到高处，沿斜面向上的拉力F＝300N，拉动的距离s＝5m 1500J ，该斜面的机械效率是 80% ，物体受到的摩擦力为 60 N．
【分析】（1）知道拉力的大小和斜面的长度，根据公式W＝Fs可求拉力所做的总功；
（2）已知物体的重力和提升的高度，根据公式W＝Gh可求所做的有用功；根据公式η＝×100%可求斜面的机械效率；
（3）用总功减去有用功得出克服摩擦力做的额外功，根据W额＝fs求出物体所受斜面的摩擦力。
【解答】解：（1）拉力所做的总功：
W总＝Fs＝300N×5m＝1500J，
（2）所做的有用功：
W有用＝Gh＝600N×2m＝1200J；
此斜面的机械效率：
η＝×100%＝。
（3）克服摩擦力做的额外功：
W额＝W总﹣W有＝1500J﹣1200J＝300J，
由W额＝fs得，物体所受斜面的摩擦力：
f＝＝＝60N。
故答案为：1500J；80%。
【点评】本题考查了使用斜面时有用功、总功、额外功和机械效率的计算，关键是公式及其变形的灵活运用。
20．（3分）有一种蹦极游戏，游戏者将一根有弹性的绳子一端系在身上，另一端固定在高处，图中a点是弹性绳自然下垂时下端的位置，c点是游戏者所到达的最低点。从a至c处的过程中，则从a至c处的过程中，游戏者的动能 先变大后变小 ；游戏者的重力势能 变小 （以上两空均选填“变小”、“变大”、“先变大后变小”或“先变小后变大”）；在a至b处过程中游戏者动能的变化量 小于 重力势能的变化量（“大于”、“小于”或“等于”）。
【分析】（1）动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大。
（2）重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大。
（3）不计空气阻力时，机械能没有转化为内能，机械能守恒。
【解答】解：由图乙可知，从a至c处的过程中，高度一直变小，重力势能变小；
不计空气阻力，机械能守恒，游戏者的重力势能转化为动能和弹性势能。
故答案为：先变大后变小；变小。
【点评】此题通过蹦极游戏考查能量转化问题，需要结合动能和势能的影响因素分析解答，有一定难度难度，属于中考热点，
三、解答题（第21、22、23题每小问2分，其余每空1分，共46分）
21．（2分）如图所示，杠杆OB在动力F1作用下处于静止状态，请你画出动力臂l1，及阻力F2。
【分析】重物对杠杆的拉力为阻力，动力臂是由支点到动力的作用线的距离，据此画图。
【解答】解：
杠杆受到的阻力F2为重物对杠杆的力，方向竖直向下1作用线作垂线段，即为阻力臂l5，如图所示：
【点评】此题考查力的示意图和力臂的画法，属于常考题目，难度不大。
22．（2分）画出提升重物时人站在地面向下拉绳子的绕线方法。
【分析】在绕线时，可以从动滑轮的上挂钩或定滑轮的下挂钩绕起，在题目中要根据实际情况（人站在地面向下拉绳子）而定。
【解答】解：图中滑轮组由一个定滑轮和一个动滑轮组成，要求人站在地面向下拉绳子，则绳子应从定滑轮下面挂钩开始绕起、上面的定滑轮
【点评】此题主要考查了滑轮组的组装，要掌握滑轮组的两种绕线方式：可以从动滑轮的上挂钩或定滑轮的下挂钩绕起。解决此题的关键是确定用力的方向。
23．（2分）（1）用笔画线代替导线，把如图所示的实物连接起来。（要求：L1、L2工作时互不影响）
（2）根据实物图在虚线框中画出电路图。
【分析】并联电路中，各支路互不影响，据此连接实物图。
【解答】解：根据题意可知，L1、L2工作时互不影响，所以两灯是并联的
【点评】本题考查了根据题意连接实物电路图，根据题意得出各电路元件的连接方式是画图的关键。
24．（6分）用如图所示的滑轮组，将重为400N的物体匀速提升，其机械效率为80%（不计绳重和摩擦）
（1）动力F的大小；
（2）动滑轮重力；
（3）若动力F的功率为150W，则物体上升的速度为多少m/s。
【分析】（1）由图可知，承重绳子的段数n＝2，已知机械效率根据η＝＝＝＝得出动力F；
（2）由不计绳重和摩擦，根据G动＝nF﹣G得出动滑轮重力；
（3）根据P＝Fv得出绳子自由端移动的速度，由v绳＝nv物可得物体上升的速度。
【解答】解：
（1）由图可知，n＝2，则，
故动力F为；
（2）由不计绳重和摩擦，动滑轮重力为G动＝nF﹣G＝8×250N﹣400N＝100N；
（3）根据可得拉动绳子的速度为，
由v绳＝nv物可得物体上升的速度为。
答：（1）动力F的大小为250N。
（2）动滑轮重力为100N。
（3）物体上升的速度为0.7m/s。
【点评】本题以滑轮组为载体，考查拉力、重力、速度的有关计算，是一道综合题。
25．（4分）工厂需要将100kg、20℃的水加热到60℃作为工业用热水.已知水的比热容为c＝4.2×103J/（kg•℃），汽油的热值q＝4.6×107J/kg，求：
（1）水吸收的热量；
（2）若这些热量由汽油完全燃烧放出的，需要多少千克的汽油。（结果保留两位小数）
【分析】（1）知道水的质量、初温、末温和比热容，根据Q吸＝cm（t﹣t0）求出水吸收的热量；
（2）根据题意可知汽油完全燃烧放出的热量，根据Q放＝mq求出需要汽油的质量。
【解答】解：（1）水吸收的热量：Q吸＝cm（t﹣t0）＝4.3×103J/（kg•℃）×100kg×（60℃﹣20℃）＝1.68×104J；
（2）根据题意可知，汽油完全燃烧放出的热量：Q放＝Q吸＝1.68×107J，
由Q放＝mq可知，需要汽油的质量：m汽油＝＝≈8.37kg。
答：（1）水吸收的热量为1.68×107J；
（2）若这些热量由汽油完全燃烧放出的，需要2.37kg的汽油。
【点评】本题考查吸热公式以及燃料完全燃烧放热公式的应用，是一道常考题，难度不大。
26．（5分）某同学在温度一定的条件下，做“探究影响导体电阻大小的因素”的活动，采用了控制变量的方法
（1）选择B、E导体进行对比，是为了探究导体电阻大小与 长度 的关系；
（2）为了探究导体电阻与横截面积的关系，应选择的两根导体是D和 A （选填导体的代号）。
（3）以上方法在研究物理问题时经常用到，被称为控制变量法。试根据学过的物理知识再列出一例用这种方法研究的问题： 研究动能大小与哪些因素有关 。
（4）一般说来，所有物体都有电阻。探究过程中，有同学提出猜想：电阻还可能跟温度有关。为了研究某些导体的电阻大小与温度的关系（钨丝）进行实验，记录的实验数据如表所示。
①分析上表中的实验数据，可初步归纳得出的结论是： 钨丝的电阻随温度的降低而减小 。
②根据表中数据可进一步提出的猜测（推理）：当某些导体的温度降到一定温度时，某些导体的电阻可能接近 0 欧。
【分析】决定导体电阻大小的因素有三个：导体的材料、长度、横截面积，并且与长度成正比，与横截面积成反比。
由于导体的电阻与三个因素有关，所以探究影响导体电阻大小的因素时要用到控制变量法。探究电阻大小与哪个因素有关时，就要控制其他的因素不变，只让这一个因素变化。
（1）根据BE两根导线的特点，利用控制变量法的思路可以确定探究的目的。
（2）根据控制变量法的思路，利用实验目的：探究导体的电阻与横截面积的关系，就要求两根导线的材料、长度相同，横截面积不同，由此选取符合特征的实验器材。
（3）在物理学中，当探究一个物理量与多个物理量之间的关系时，就要利用控制变量法。如探究电流与电压、电阻的关系；影响蒸发快慢的因素；电磁铁磁性强弱的决定因素；摩擦力大小的决定因素等，都用到了该方法。
（4）①根据钨丝的电阻随温度的变化关系可得出结论；
②根据钨丝的电阻随温度的降低而减小做出猜想。
【解答】解：（1）BE两根导线，材料相同，长度不同，可以确定选取这两根导线做实验是为了探究导体的电阻大小与长度的关系。
（2）要研究横截面积与导体电阻大小的关系，就要控制导体的材料，导体的横截面积不同，只有A与D的材料，而横截面积不同。
（3）导体中的电流大小与导体两端的电压和导体的电阻有关，因此在探究导体中的电流与导体两端的电压和导体的电阻之间的关系时。
（4）①由表中数据可知，钨丝的电阻随温度的降低而减小；
②已知钨丝的电阻随温度的降低而减小；由此可猜想：某些导体的温度降到一定温度时，称为“超导体”；
故答案为：（1）长度；（2）A；（4）①钨丝的电阻随温度的降低而减小。
【点评】控制变量法是物理学中非常重要的一种研究方法，当探究一个物理量与多个物理量之间的关系时，就要用到控制变量法。具体使用时，探究该物理量与哪个物理量的关系时，就要控制其他的物理量不变，只让要探究的这个物理量变化。
27．（5分）小明用如图所示装置做“探究杠杆的平衡条件”实验。
（1）安装好装置后，杠杆位置如图甲所示，此时杠杆 平衡 （平衡/不平衡），为使其在水平位置平衡，应将平衡螺母向 右 调节。
（2）如图乙所示，杠杆调节平衡后，在A处悬挂3个钩码，如果在B处施加一个拉力使杠杆在水平位置再次平衡，拉力最小时 2 N。
（3）得到实验结论后，利用图丙所示装置，轻质杠杆可绕O转动，B点受到电子测力计竖直向上的拉力F，杠杆水平静止。保持F方向不变，改变B点位置，F与 的关系图像为图丁中的①；若将M从A移至P，再重复上述步骤 ④ （选填“①”或“②”或“③”或“④”）。
【分析】（1）杠杆处于静止状态或匀速转动状态都为杠杆的平衡状态；调节杠杆在水平位置平衡时，平衡螺母向上翘的一端移动；
（2）根据杠杆的平衡条件，可得出可使杠杆保持水平平衡的最小力；
（3）根据杠杆平衡条件列出两次F与的数学表达式，结合数学知识分析判断。
【解答】解：（1）杠杆处于静止状态或匀速转动状态都为杠杆的平衡状态；如图甲所示，其右端偏高，使杠杆在水平位置平衡；
（2）根据杠杆的平衡条件，F1l1＝F7l2知要使力最小，需要使力臂最大，力臂最长；
在A点悬挂3个钩码，则由杠杆的平衡条件得：2G×4l＝FB×3l，
解得：最小的力FB＝2G＝4×0.2N＝2N；
（3）由题意可知，保持杠杆水平静止，此过程中F方向保持不变，
根据杠杆平衡条件可得：F×l＝G×OA，
解得：F＝G×OA×……①
将M从A移至P，由杠杆平衡条件可得：F×l＝G×OP，
解得：F＝G×OP×……②
由数学知识可知，①②两式中拉力F与，
由图1可知，OP＜OA，
因此将M从A移至P，F与。
故答案为：（1）平衡；右；（2）2；④。
【点评】本题考查杠杆平衡条件的应用和数学正比例函数相关的知识，关键是根据杠杆平衡条件列出两次F与的数学表达式。
28．（7分）在“探究不同物质吸热升温现象”的实验中，将质量和初温相同的水、煤油两种液体分别倒入相同容器中，用相同的热源加热，测量液体的温度，并根据记录的数据画出温度随加热时间变化的图像
（1）加热过程中，用搅拌棒搅拌的目的是 使液体受热均匀 （图中搅拌棒未画出）；两种液体吸收热量的多少可通过 加热时间 （液体升高的温度/加热时间）比较。
（2）由水和煤油沸腾前的温度与加热时间的关系图丙可知：若升高相同的温度（均未达到沸腾）， 水 （水/煤油）吸收的热量更多。
（3）小明认为利用此装置还可以比较不同燃料燃烧时放出的热量关系，于是增加了相同的装置如图丁，向容器内倒入的煤油与甲、乙装置中的液体质量 相等 （相等/不相等），对比图丁与图 乙 ，能够比较煤油和酒精的热值，实验中，待燃料酒精和煤油燃烧相同的时间后，这 不能 （能/不能）说明燃料煤油的热值较大。
（4）除了图中已经呈现的器材，还需要用到其它测量工具。两个实验都还要用到的其它测量工具是 天平 。
【分析】（1）为使液体受热均匀，实验中使用玻璃棒不断搅拌；我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
（2）使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；
（3）探究不同燃料燃烧时放出的热量与燃料种类的关系，在设计实验时应使用控制变量法进行设计实验；
比较燃料燃烧值的大小，应控制燃烧燃料的质量相等；让相同质量的燃料完全燃烧，根据水升高的温度比较燃料的热值大小；
（4）利用控制变量法进行分析。
【解答】解：（1）实验中使用玻璃棒的目的是使液体受热均匀；
根据转换法，两种液体吸收热量的多少可通过加热时间比较；
（2）分析图像可知：对于质量相等的水和煤油两种液体，升温较快的是煤油，若使两者升高相同的温度，水吸收的热量较多；
（3）利用上述装置探究不同燃料燃烧时放出的热量与燃料种类的关系。根据控制变量法可知要控制燃料的质量相等然后比较放出的热量的多少，所以图丁的相同装置中、质量都相同，由于图丁的相同装置的容器内倒入的液体是煤油、质量相等，燃烧相同质量的燃料后应与图乙所示的实验相比较；
由Q放＝mq可知，燃料燃烧释放的热量既与燃料的质量多少有关，而在实验中没有控制燃料的质量相同；
（4）观察图知，物质的质量都必须相等，即要用到相同的器材是天平。
故答案为：（1）使液体受热均匀；加热时间；（3）相等；乙；（4）天平。
【点评】本题是比较不同物质的吸热能力实验，考查器材的选择、注意事项、控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
29．（8分）如图所示，在探究“并联电路的电流特点”实验时，小明设计了如图甲所示的电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是 不相同 （选填“相同”或“不相同”）；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；
（3）小明在连接电路时，开关应处于 断开 （选填“闭合”或“断开”）状态；
（4）为了防止损坏电流表，在事先不能估计电流大小的情况下，应先进行 大量程试触 ，小明闭合开关时，发现所使用的电流表指针向零刻度线的左侧偏转，原因可能是 电流表正负接线柱接反了 ；
（5）小明先将电流表接L1在所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 L1断路 （选填“L1断路”或“L1短路”或“L2断路”或“L2短路”）；
（6）采用了以下两种方法多次完成实验：
方法一：改变电源电压。
方法二：更换其中一条支路中的灯泡（规格不同）。
将测出的电流值填入下表，①空格处电流表如图丙所示，示数为 0.24 ；
②由实验数据可以得出的结论是：并联电路中干路电流等于 各支路电流之和 。
【分析】（1）应用归纳法得出结论时要求：所选样本要有代表性用样本数量足够多；
（2）根据电路图连接实物图；
（3）连接电路时，开关应断开；
（4）为了防止损坏电流表，在事先不能估计电流大小的情况下，应先进行试触；电流应从电流表正接线柱流入，从负接线柱流出，否则指针反向偏转；
（5）闭合开关后，观察到灯L2发光，说明干路和L2支路是通路，根据灯L1不发光分析电路可能存在的故障；
（6）根据图中接线柱确定电流表选用的量程，然后读数。分析数据大小得出结论。
【解答】解：（1）为避免实验的偶然性，要选择两个不同规格的灯泡多次实验；
（2）该电路为并联电路，电流表测量灯泡L1的电流，开关控制整个电路
；
（3）为保护电路安全，连接电路时；
（4）为了防止损坏电流表，在事先不能估计电流大小的情况下；
闭合开关，发现电流表指针向零刻度线的左侧偏转；
（5）将电流表接在L1所在的支路上，闭合开关后2发光，说明干路和L2支路是通路，但灯L1不发光，电流表的示数为零2或电流表断路造成的；
（6）由图丙知电流表选用小量程，分度值为0.02A；
由数据知：0.22A＝7.10A+0.12A；0.46A＝2.22A+0.24A；由数据可得：并联电路中干路电流等于各支路电流之和。
故答案为：（1）不相同；（2）见解答图；（4）大量程试触；（5）L1断路；（6）①7.24。
【点评】本题是探究并联电路电流规律的实验，考查了电路的连接、故障分析、实验注意事项、归纳法的运用、数据分析，属于常考题。
30．（5分）物理兴趣小组在“自制水果电池”的实验中：小明用铜片和铁片作为电极插入较小的柠檬制成了一个水果电池，并把它接入电压表的两端，如图所示。
（1）则该水果电池的负极是 铁 片；
（2）小华用铜片和锌片插入较大的柠檬也制成了一个水果电池，小华和小明分别将相同的音乐芯片连接到自己水果电池的两极上，结果小华比小明的芯片声音要响一些；猜想二：水果电池电压可能与电极的材料有关；为了验证猜想二，分别用外形相同的锌、铝、铁等金属片作为电池的负极，将金属片电极插入柠檬，分别测出电压，如表所示：
分析表中数据，得到的结论是 水果电池电压与电极的材料有关 。
（3）小明先将柠檬压在桌面上滚了几下，再做成水果电池，测出电压达到1.0V 水果电池的电压可能与水果的软硬度有关 。
（4）水果电池 不能 （能/不能）代替普通的电池，你的理由是 水果电池的电压比较低 。
【分析】（1）由图中电压表指针的偏转方向可判断电流方向，同时能判断水果电池的极性；
（2）分析表格数据可得结论；
（3）将柠檬压在桌面上滚了几下，柠檬会变软，由此提出可探究的问题；
（4）水果电池的电压比较低。
【解答】解：（1）图中电压表指针正常偏转，则连接电压表正接线柱的是电池的正极，铁片是电池的负极；
（2）由表格二数据，铜与不同金属做电极时，说明水果电池电压与电极的材料有关；
（3）将柠檬压在桌面上滚动后，柠檬会变软，由此提出的探究问题：水果电池的电压可能与水果的软硬度有关；
（4）由于水果电池的电压比较低，所以水果电池不能代替普通的电池。
故答案为：（1）铁；（2）水果电池电压与电极的材料有关；（4）不能。
【点评】本题探究探究水果电池电压，主要考查控制变量法的具体运用，引导学生注意联系身边实际，激发学习兴趣。
导线代号
A
B
C
D
E
F
长度/m
1.0
0.5
1.5
1.0
1.5
1.5
横截面积/mm2
1.2
0.8
1.0
0.6
0.8
1.0
材料
锰铜
钨
镍铬
锰铜
钨
锰铜
实验序号
物理量
1
2
3
4
5
6
7
电阻R（Ω）
35.6
31.5
26.3
23.2
15.1
9.5
3.8
实测灯丝温度t（℃）
1985.7
1698.8
1200.7
900.8
400.5
205.8
12.5
实验次数
A处的电流IA/A
B处的电流IB/A
C处电流IC/A
1
0.10
0.12
0.22
2
0.22
①
0.46
3
0.26
0.30
0.56
电极材料
铜和锌
铜和铝
铜和铁
电压U/V
0.80
0.60
0.40
导线代号
A
B
C
D
E
F
长度/m
1.0
0.5
1.5
1.0
1.5
1.5
横截面积/mm2
1.2
0.8
1.0
0.6
0.8
1.0
材料
锰铜
钨
镍铬
锰铜
钨
锰铜
实验序号
物理量
1
2
3
4
5
6
7
电阻R（Ω）
35.6
31.5
26.3
23.2
15.1
9.5
3.8
实测灯丝温度t（℃）
1985.7
1698.8
1200.7
900.8
400.5
205.8
12.5
实验次数
A处的电流IA/A
B处的电流IB/A
C处电流IC/A
1
0.10
0.12
0.22
2
0.22
①
0.46
3
0.26
0.30
0.56
电极材料
铜和锌
铜和铝
铜和铁
电压U/V
0.80
0.60
0.40
