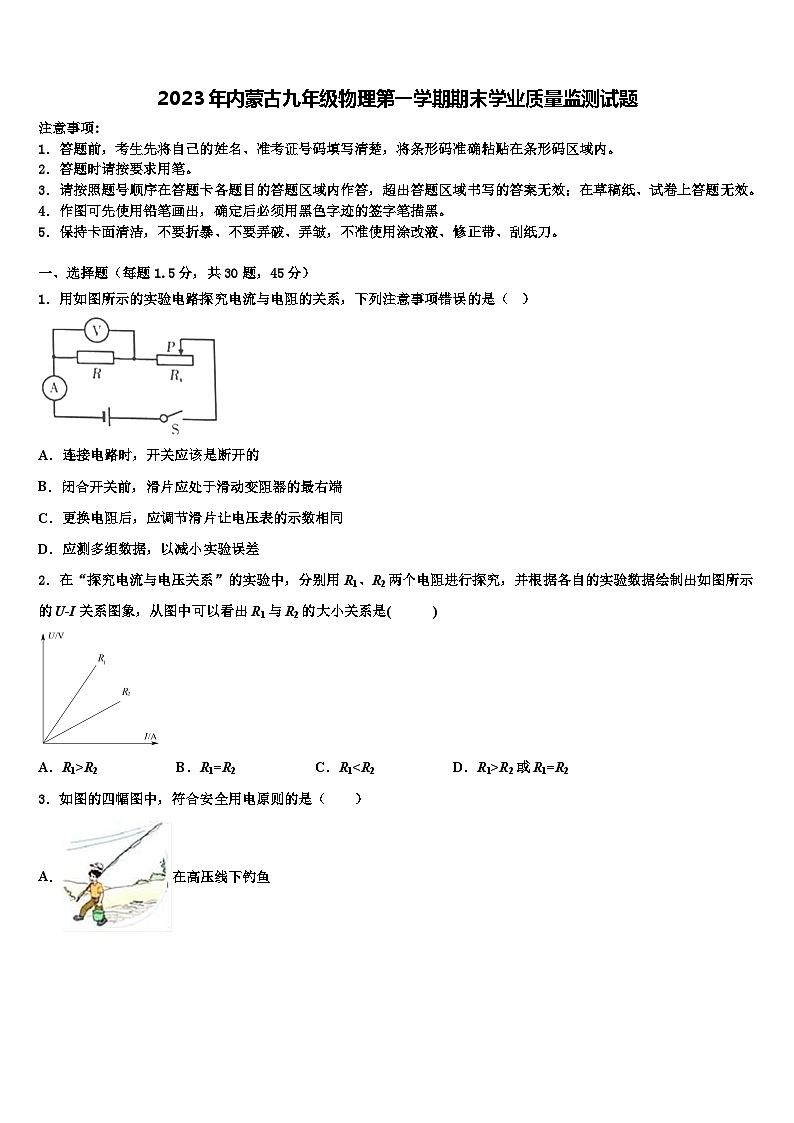

2023年内蒙古九年级第一学期期末物理达标检测试题

这是一份2023年内蒙古九年级第一学期期末物理达标检测试题，共25页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．用如图所示的实验电路探究电流与电阻的关系，下列注意事项错误的是（ ）
A．连接电路时，开关应该是断开的
B．闭合开关前，滑片应处于滑动变阻器的最右端
C．更换电阻后，应调节滑片让电压表的示数相同
D．应测多组数据，以减小实验误差
2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是( )
A．R1>R2B．R1=R2C．R1R2或R1=R2

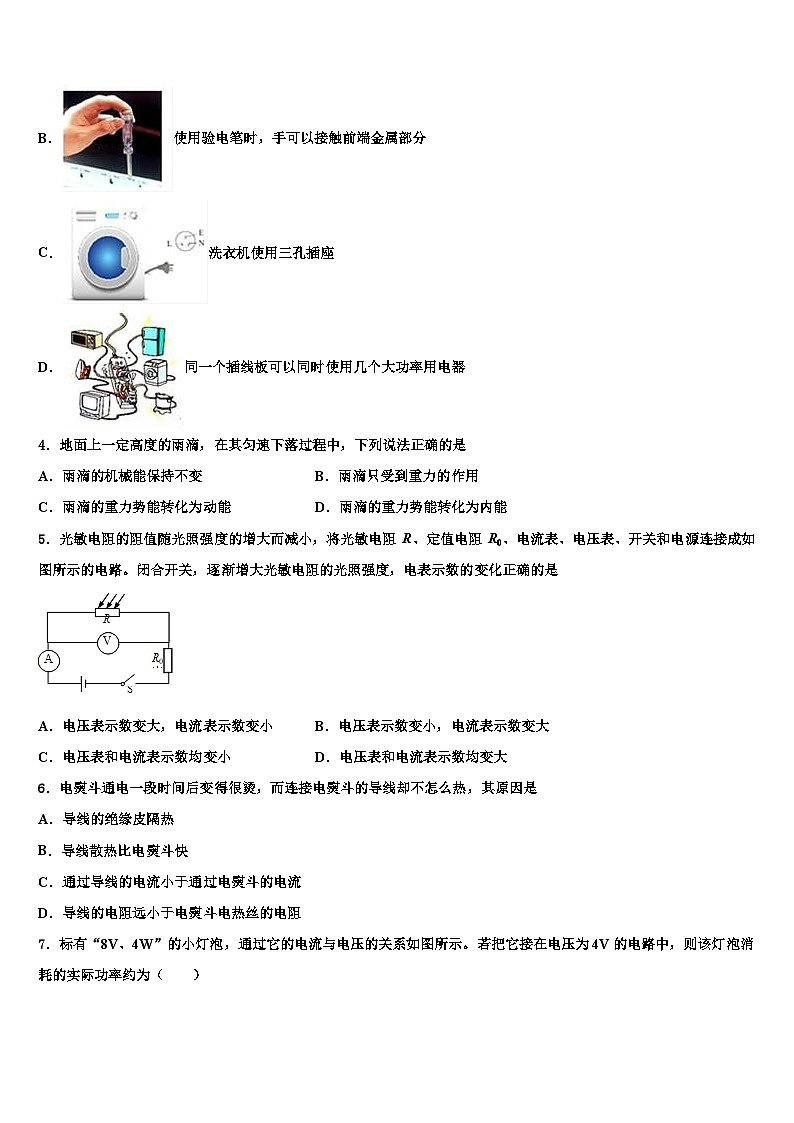

3．如图的四幅图中，符合安全用电原则的是（ ）
A．在高压线下钓鱼
B．使用验电笔时，手可以接触前端金属部分
C．洗衣机使用三孔插座
D．同一个插线板可以同时使用几个大功率用电器
4．地面上一定高度的雨滴，在其匀速下落过程中，下列说法正确的是
A．雨滴的机械能保持不变B．雨滴只受到重力的作用
C．雨滴的重力势能转化为动能D．雨滴的重力势能转化为内能
5．光敏电阻的阻值随光照强度的增大而减小，将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图所示的电路。闭合开关，逐渐增大光敏电阻的光照强度，电表示数的变化正确的是
A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大
C．电压表和电流表示数均变小D．电压表和电流表示数均变大
6．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，其原因是
A．导线的绝缘皮隔热
B．导线散热比电熨斗快
C．通过导线的电流小于通过电熨斗的电流
D．导线的电阻远小于电熨斗电热丝的电阻

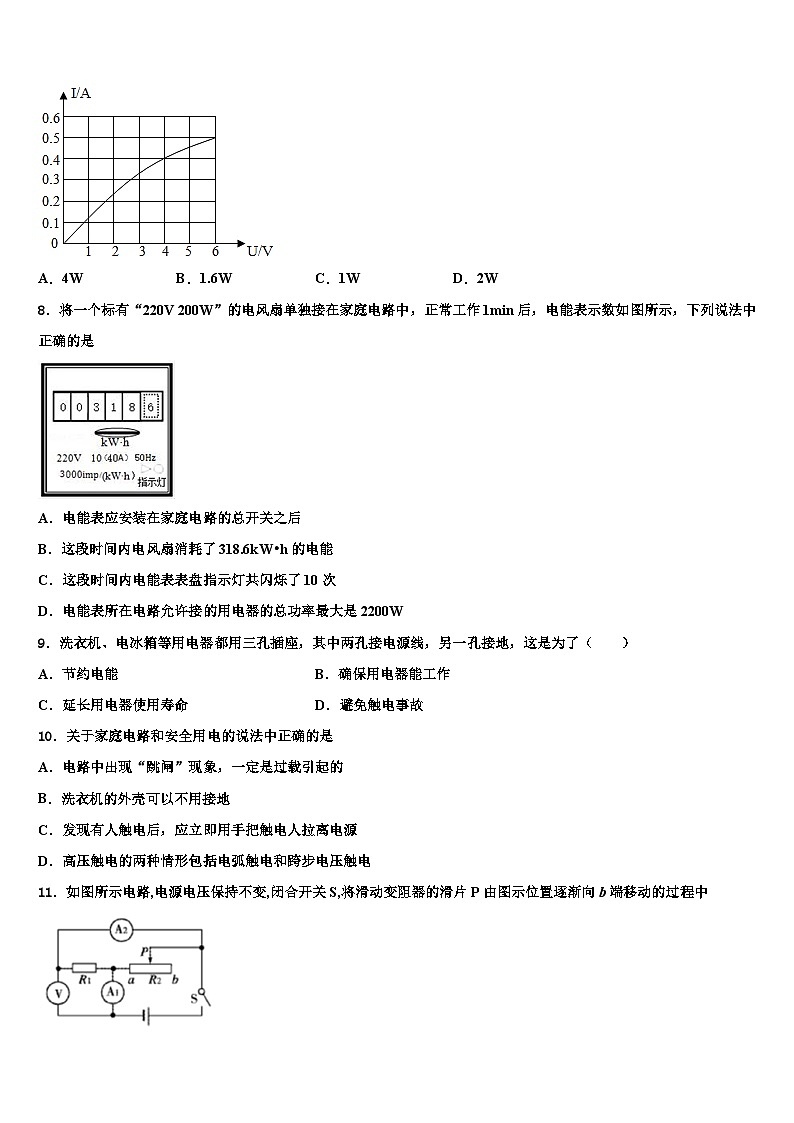

7．标有“8V、4W”的小灯泡，通过它的电流与电压的关系如图所示。若把它接在电压为4V的电路中，则该灯泡消耗的实际功率约为（ ）
A．4WB．1.6WC．1WD．2W
8．将一个标有“220V 200W”的电风扇单独接在家庭电路中，正常工作1min后，电能表示数如图所示，下列说法中正确的是
A．电能表应安装在家庭电路的总开关之后
B．这段时间内电风扇消耗了318.6kW•h的电能
C．这段时间内电能表表盘指示灯共闪烁了10次
D．电能表所在电路允许接的用电器的总功率最大是2200W
9．洗衣机、电冰箱等用电器都用三孔插座，其中两孔接电源线，另一孔接地，这是为了（ ）
A．节约电能B．确保用电器能工作
C．延长用电器使用寿命D．避免触电事故
10．关于家庭电路和安全用电的说法中正确的是
A．电路中出现“跳闸”现象，一定是过载引起的
B．洗衣机的外壳可以不用接地
C．发现有人触电后，应立即用手把触电人拉离电源
D．高压触电的两种情形包括电弧触电和跨步电压触电
11．如图所示电路,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中
A．电压表V示数变小,电流表A1示数变大
B．电压表V示数不变,电流表A2示数变小
C．电压表V的示数与电流表A1示数的比值变小
D．电压表V的示数与电流表A2示数的比值不变
12．水的比热容比煤油的大. 如图，用规格相同的两试管分别装上质量相同的煤油和水，隔着石棉网同时对两试管加热. 图7中的哪一图线能反映该实验情况
A．B．C．D．
13．家用电能表的单位是
A．千瓦B．千瓦时C．安培D．伏特
14．下列有关比热容的说法正确的是（ ）．
A．比热容大的物体吸热多B．吸热多的物体比热容大
C．比热容大的物质吸热能力强D．比热容大的物体温度升高得多
15．在如图所示的简单机械中，属于费力杠杆的是（ ）
A．剪子
B． 起子
C．钳子
D．镊子
16．小美同学对冰和石蜡分别加热，并通过实验过程中记录的实验数据绘制成两种物质的温度随时间变化的图象，下列分析正确的是
A．水的凝固点是0℃，BC段的物质是固液共存状态
B．甲图象中的DE段是物质的熔化过程
C．乙图象是冰的温度随时间变化的图象
D．甲图中AB、CD段物质在吸热，BC、DE段物质没有吸热
17．如图所示的物态变化实例中，由于升华形成的是
A． 冰块逐渐变小
B． 饮料瓶上的小水珠
C． 冰冻的雪人变小
D． 壶嘴冒白气
18．实验室有一个蓄电池，“+、﹣”极的字样已经看不清，几名同学想通过实验来判电池的正负极，下面有关他们的方案及几种说法不正确的是（ ）
A．甲方案不可行
B．乙方案中，开关闭合后电压表一定会被烧坏
C．丙方案可行，闭合开关后电流表指针正常偏转，则电池与开关相连一侧是负极
D．丁方案可行，闭合开关后若发光二极管发光，则电池与开关相连一侧是正极
19．小林按如图所示的电路图连接好电路，闭合开关，电压表V1的示数为1.5V，V2的示数为7.5V，则电路中的电阻R1和R2两端的电压分别为（ ）
A．7.5V 1.5VB．6.0V 1.5VC．1.5V 7.5VD．1.5V 6.0V
20．对于欧姆定律的理解，下列说法中正确的是
A．公式R＝表明：电阻与电压成正比，与电流成反比
B．公式I＝表明：导体两端的电压与通过它的电流成正比
C．对于一个定值电阻，加在它两端的电压与通过它的电流的比值不变
D．由U＝IR可知，导体两端的电压跟导体的电阻成正比
21．关于电磁转换，下列四幅图解释合理的是
​
A．甲：磁场能产生电流 B．乙：开关闭合，小磁针N极将向右偏转
C．丙：磁场对电流的作用 D．丁：开关闭合，将电能转化为机械能
22．我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。图中的各种做法中，符合安全原则的是（ ）
A．在高压线附近放风筝
B．用湿布擦拭亮着的台灯
C．用湿手扳开关
D．用绝缘棒挑开通电的裸导线
23．如图所示，甲乙两个电路的电源电压相等且保持不变，两个灯泡的规格相同．闭合开关后，当滑动变阻器的滑片都从中点向右滑动的过程中，关于灯泡亮度的说法，正确的是（ ）
A．灯泡L1和L2都变亮B．灯泡L1和L2都变暗
C．L1始终比L2亮D．L1始终比L2暗
24．在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是（ ）
A．灯亮，电动机不转，电铃响 B．灯亮，电动机转动，电铃响
C．灯不亮，电动机转动，电铃响 D．灯不亮，电动机不转动，电铃响
25．如图为接入闭合电路中阻值不同的两个电阻的电流随电压变化的I─U图从图中可知 ( )
A．R1＞R2
B．R1、R2串联后，总电阻I─U图线在区域Ⅱ内
C．R1、R2并联后，总电阻I─U图线在区域Ⅲ内
D．R1、R2并联后，总电阻I─U图线在区域I内
26．如图所示，电源电压为6V且保持不变，当开关闭合后，电压表有示数，电流表无示数，该电路只有一处故障，则故障可能是（ ）
A．L1短路
B．L2短路
C．L1断路
D．L2断路
27．关于串、并联电路，下列说法正确的是( )
A．公路边灯要亮一起亮，要灭一起灭，由此断定这些灯是串联的
B．通过两用电器的电流相等，它们一定是串联的
C．教室里有四盏灯，每两盏灯由一只开关同时控制，则这四盏灯的连接方式是串联
D．家中的电灯与控制它的开关之间的连接是串联的
28．根据欧姆定律可以得，关于这个公式的下列说法，正确的是（ ）
A．同一段导体的电阻与通过它的电流成反比
B．同一段导体的电阻与通过它的电压成正比
C．导体两端电压为零时，导体的电阻也为零
D．同一段导体两端电压增大几倍时，通过它的电流也增大几倍，电压与电流比值不变
29．下列用电器主要利用电流热效应工作的是
A．电饭煲
B．电视机
C．洗衣机
D．油烟机
30．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）
A．滑动变阻器的电阻允许调节的范围是0~24Ω
B．电流表示数的变化范围是0.1A~0.5A
C．电压表示数的变化范围是1V~3V
D．灯泡的最小功率是0.54W
二、填空题（每空1分，共10题，20分）
31．如图所示，取一个配有活塞的厚玻璃筒，筒内放一小团浸有少量乙醚的棉花，快速压下活塞，此实验可观察到浸有乙醚的棉花着火燃烧，说明对物体做功，物体内能_____（选填“变大”“变小”“不变”）。在这一过程中，棉花获得的内能_____人做的机械功（选填“大于”“小于”“等于”）。
32．标有“PZ220 60”的白炽灯正常工作电压为______V，额定功率为11 W的节能灯与该灯泡均正常发光时亮度相当，各自正常工作10 h，节能灯少消耗______kW·h的电能.
33．当导体两端的电压为3V时，通过导体的电流为0.3A，该导体的电阻为________Ω。.若使导体中的电流为0.5A，则导体两端的电压是________V。若导体两端电压为0V时，通过导体的电流为________A。
34．如图是某轻轨车站的设计方案，与站台连接的轨道有一个小的坡度。从能量利用的角度看，这种设计的优点是：机车进站时的部分_____能转化为重力势能，减少因刹车损耗的机械能；机车出站时储存的重力势能又转化为_____能，_____(选填“能”或“不能”)起到节能的作用。
35．一段粗细均匀的电阻线，把它接在4V的电源上，通过它的电流是200mA。若将它对折后接入同一电源两端，则通过它的电流是_________A。
36．如图是同学们常用的燕尾夹，AB＝BC，当用力摁住C点打开该夹子时，可把______点看作支点，此时夹子可近似看作________杠杆（选填“省力”“费力”或“等臂”）．
37．如图所示，条形磁体悬挂在线圈正上方，开关S闭合后，待磁体稳定后，如果变阻器的滑片P向左移动，弹簧的长度将__________选填“变长”“变短”“不变”。
38．
（1）如图甲所示，电流表的示数_____A。
（2）如图乙所示，电压表的示数为_____V。
（3）如图丙所示是电阻箱的结构示意图，若将B、D的铜塞拔出，电阻箱连入电路的阻值是_____Ω。
（4）如图丁所示，电能表的示数为_____kW•h；用电1度它的转盘转过_____转；电能表转盘转了500转用电器用电_____J；从本电能表面板上你还看到哪些信息？_____（只要写出一条即可）。
39．如图所示，闭合S，灯泡L正常发光；再闭合S1，灯泡的亮度_______（选填“变亮”“变暗”或“不变”）电流表读数________；电灯消耗的功率_______．（以上二空选填“变大”“变小”或“不变”）
40．定值电阻R1，R2的U-I关系图象，如图甲所示，则R1:R2= _____________；利用图乙所示电路探究“电流与电阻的关系”时，先在a、b两点接入R1完成测量，若保持滑片P位置不变，再换用R2继续实验，闭合开关后，应将滑片P向___________（选填“左”或“右”）移动。
三、实验题（每空1分，共2题，15分）
41．在研究并联电路的电流规律时，某次实验所用的实验器材如图所示，请根据要求完成下列任务：
(1)请根据要求，以笔画线代替导线，完成电路连接（连线不得交叉）。（____）
(2)实验时，电流表A1、A2的示数如图所示，通过L1的电流为_______A；若不计实验误差，请用带箭头细线在图中标出此时电流表A3的指针位置。（____）
42．小明同学用如下图甲中所示实验器材测量小灯泡的电功率，小灯泡L的额定电压为3.8V。
(1)请在图甲中用笔画线代替导线将实验电路连接完整，要求滑片向左移动灯泡变暗（连线不交叉）；
（______）
(2)闭合开关，发现电压表指针偏转如图乙所示，其原因是_____；
(3)闭合开关前，滑动变阻器的滑片应置于_____（选填“左”或“右”）端。闭合开关，小灯泡不亮，两电表均无示数，现将电压表接在滑动变阻器两端时有示数，接在开关两端时无示数，则电路故障是_____；
(4)排除故障后，闭合开关S，调节滑动变阻器的滑片P至图甲中所示位置时，电压表示数为2.5V，若他想测量小灯泡的额定功率，此时应将滑片P向_____端移动（选填“左”或“右”）；
(5)小灯泡正常发光时电流表的示数如图丙所示，则通过小灯泡的电流为_____A，该小灯泡的额定功率是_____W。老师告诉小明，电压表工作时内部其实有微弱的电流流过，由此可知所测得的额定功率偏_____（选填“大”或“小”）；
(6)在实验过程中，电压表发生故障，现增加电阻箱和单刀双掷开关，设计了如图A、B两种方案，则能测出灯泡额定功率的方案是_____。
四、计算题（每题10分，共2题，20分）
43．如图所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定。已知电源电压为9V，灯L1的电阻为15Ω，灯L2的电阻为12Ω，试分析甲、乙两电表分别是什么电表，它们的示数是多少？
44．如下表所示，是某家庭电热饮水机说明书的—些数据，用时13min将1L的水在一个标准大气压下从20℃加热到沸腾．(ρ水=1.0×103kg／m3 ，C水=4.2×103J／(kg·℃))
求在这一过程中：
(1)电热饮水机工作时的最大电流；
(2)在加热过程中，电热饮水机消耗的电能；
(3)在加热过程中，电热饮水机中水吸收的热量．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】AB．连接电路时，为保护电路，开关应该是断开，A正确；故A项不符合题意；
闭开关前，滑片应处于阻值最大处，即滑动变阻器的最右端，B正确；故B项不符合题意；
C．探究电流与电阻的关系时要控制电阻的电压不变，故更换电阻后，应调节滑片让电压表的示数相同，C正确；故C项不符合题意；
D．为得出普遍性的结论，应测多组数据，故D错误；故D项符合题意。
故选D。
2、A
【分析】
【详解】
根据坐标图像，当电流相等时，R1的电压更大，由欧姆定律可知R1的电阻大。
故选A。
3、C
【解析】A、在高压线下钓鱼，易使鱼具与高压线触碰，比较危险，不符合安全用电原则；
B、使用验电笔时，手不可以接触前端金属部分，但要接触笔尾的金属部分，不符合安全用电原则；
C、洗衣机有金属外壳，使用三孔插座可使金属外壳接地，可防止因漏电而触电，符合安全用电原则；
D、家里同时使用几个大功率用电器会导致干路中电流过大，产生电热过多，易造成火灾，不符合安全用电原则。
故选：C。
4、D
【分析】本题考查能量的转化、物体的受力分析
【详解】A．雨滴是匀速下落，则整个过程动能不变，而高度是越来越低，所以重力势能减小，那么机械能也减小，故A不正确
B．雨滴下落的过程，既受到重力也受到阻力，因为下落过程中有空气阻力，而且雨滴是做匀速运动，若只受到重力，也不可能做匀速运动了，故B不正确
CD．下落过程中，重力势能减小，但动能保持不变，所以减小的重力势能不是转化为动能，但在此过程中，受到空气阻力，要克服阻力做功，所以重力势能转化为内能，故C不正确，D正确。
5、B
【分析】根据光照强度的变化判断光敏电阻阻值如何变化；根据串联电路的特点及欧姆定律判断电流表与电压表示数如何变化。
【详解】逐渐增大光敏电阻的光照强度，光敏电阻的阻值减小，电路的总电阻R总减小，电源电压U不变，电路电流变大，电流表示数变大；定值电阻R0阻值不变，定值电阻两端电压变大，光敏电阻两端电压变小，电压表示数变小，故选B。
6、D
【详解】电熨斗与导线串联，电流相等，根据公式Q=I2Rt，电流和通电时间相同时，导线的电阻远小于电熨斗电热丝的电阻，导线放出的热量远少于电熨斗，选项D符合题意．故选D．
7、B
【详解】根据图象可知，当灯泡两端电压为4V时，通过它的电流为0.4A，则此时灯泡消耗的实际功率
故ACD不符合题意，B符合题意。
故选B。
8、C
【解析】A、为了防止偷电，电能表应安装在家庭电路的总开关之前，故A错误；
B、电风扇接在家庭电路中正常工作，则P＝2000W，1min消耗的电能W＝Pt＝200W×60s＝12000J＝kW•h，并不是318.6kW•h，故B错误；
C、因为3000imp/kW•h表示的是电路中每消耗1kW•h的电能，指示灯闪烁3000次，
所以，这段时间内电能表指示灯闪烁次数n＝3000imp/kW•h×kW•h＝10次，故C正确；
D、由电能表的参数可知，该电能表的工作电压为220V，允许通过的最大电流为40A，电能表允许接入用电器的最大总功率：P最大＝UI＝220V×40A＝8800W，故D错误。
故选：C。
9、D
【详解】三孔插座的一孔接地，当三脚插头插入时，把用电器的金属外壳跟大地连接起来，即使金属壳带电，也可以从接地导线流走，避免人体触电，而不接地线，用电器也能工作，与是否节能和使用寿命没有关系，只是为了安全，故D正确，ABC错误。
故选D。
10、D
【解析】A、家庭电路中自动空气开关跳闸，有可能是电路中的总功率过大造成的，也可能是短路造成的，故A错误；
B、有些电器的外壳是金属的，为了防止漏电，把外壳接地让漏出来的电导入到大地，避免触电。故B错误；
C、当发现有人触电时，应该迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电，故C错误；
D、高压触电的两种情形包括电弧触电和跨步电压触电，故D正确。
故选：D。
11、D
【详解】由电路图可知，R1、R2并联，电压表测电源的电压，电流表A1测干路中的电流，电流表A2测R1支路的电流；
电源的电压不变，滑片移动时，电压表的示数不变，
并联电路中各支路独立工作、互不影响，滑片移动时，通过R1的电流不变，即电流表A2示数不变，
当滑动变阻器的滑片P向b端移动时，R2接入电路中的电阻变大，
由I=可知，通过R2支路的电流变小，
并联电路中干路电流等于各支路电流之和，干路总电流变小，即电流表A1的示数变小．
A．由以上分析知，电压表V示数不变,电流表A1示数变小，故A不符合题意；
B．由以上分析知，电压表V示数不变，电流表A2示数不变，故B不符合题意；
C．电压表V示数不变，电流表A1示数变小，则电压表V示数与电流表A1示数的比值变大，故C不符合题意；
D．电压表V示数不变，电流表A2示数不变，则电压表V示数与电流表A2示数的比值不变，故D符合题意．
12、C
【详解】从实验装置有可看出，两试管的加热情况相同，所以同样时间内，炼油和水吸收的热量相同．因为煤油的比热容小于水的比热容，所以煤油的温度升得比水高．故选C．
13、B
【解析】家用电能表是测量某段时间内家用电器消耗电能（或电功）多少的仪表，电能电功的单位有焦耳和千瓦时，故答案选B．
点睛：本题考查常见单位，属于物理常识的记忆，对学生来说属于容易题，但物理中物理单位较多，基础不好的同学容易造成混乱，这就要学生在学习的同时将物理单位应用到生活实际，物理与生活相结合，既能促使物理的学习，也能提高社会实践能力．
14、C
【详解】AB．由公式Q=cm知，物体吸热的多少不仅与物体的比热容有关，还与质量和升高的温度有关，比热容是物质本身的一种特性，物质种类和状态确定，比热容确定，与吸收热量多少，温度高低无关，故AB错误；
C．质量是1kg的物体，温度升高1℃，吸收的热量叫这种物质的比热容，故比热容大的物质吸热能力强，故C正确；
D．由公式Q=cm知，同一物体温度升高的多少，与吸收的热量、比热容和物体的质量有关，故D错误。
15、D
【详解】A．在使用剪子时，动力臂大于阻力臂，所以它是省力杠杆，故A不符合题意；
B．在使用起子时，动力臂大于阻力臂，所以它是省力杠杆，故B不符合题意；
C．在使用钳子时，动力臂大于阻力臂，所以它是省力杠杆，故C不符合题意；
D．在使用镊子时，动力臂小于阻力臂，所以它是费力杠杆，故D符合题意；
16、A
【解析】根据题意知道，甲乙是对冰和石蜡分别加热后，绘制成两种物质的温度随时间变化的图象；由甲图象知道，BC段和DE段的温度均不变，说明该物质有固定的熔点，是晶体熔化的温度—时间图象，即此物质是冰；其中，AB段表示冰吸热升温；BC段是冰的熔化过程，熔点为0℃，由于同种物质的熔点和凝固点相同，所以水的凝固点也为0℃，熔化过程物质处于固液共存状态；CD段是水吸热升温；DE段是水的沸腾过程，此过程吸热温度不变，故A正确；BD错误； 由乙图象知道，物质吸热，温度逐渐上升，说明该物质没有固定的熔点，即是非晶体熔化的温度—时间图象，此物质应是石蜡，故C错误，故选A。
17、C
【详解】A．冰块逐渐变小，由固态变为液态，属于熔化现象，不符合题意；
B．饮料瓶上的小水珠，空气中的水蒸气遇冷液化形成的小水滴，不符合题意；
C．冰冻的雪人变小，由固态直接变成了气态，属于升华，符合题意；
D．壶嘴冒白气，是壶嘴里冒出的温度较高的水蒸气遇冷液化形成的，不符合题意。
18、B
【详解】A．只要有电流通过灯泡就会发光，甲方案中只有灯泡，不能检验出电源的正负极。A项正确；故A项不符合题意；
B．电压表可以直接接在电源两极，所以乙方案中不会烧毁电压表。B项错误；故B项符合题意；
C．丙方案中闭合开关后电流表指针正常偏转，则电源的正负极分别接到电流表的正负接线柱，所以电池与开关相连一侧是负极。C项正确；故C项不符合题意；
D．根据二极管的单向导电性，丁方案中闭合开关后若发光二极管发光，则电池与开关相连一侧是正极。D项正确；故D项不符合题意。
19、B
【详解】由电路图知，两电阻串联，电压表V2测电源电压，即，V1测R2两端电压，即，串联电路中，电源电压等于各部分电路两端电压之和，所以，R1两端的电压：
故选B。
20、C
【详解】A．电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，公式R＝只是计算电阻的一种方法，故A错误；
B．公式I＝表明：在电阻一定时，导体中的电流与导体两端的电压成正比，故B错误；
C．对于同一个定值电阻，电阻一定，导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变，故C正确；
D．导体两端电压取决于电源，与导体电阻和导体中的电流无关，不能说导体两端的电压跟导体的电阻成正比，故D错误．
故选C．
21、D
【解析】A、该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，故A错误；
B、闭合开关，通电螺线管中的电流方向是“前上后下”，根据安培定则可知，螺线管的左端是N极，磁感线从N极出发经过小磁针时方向是向左的，则小磁针N极将向左偏转，故B错误；
C、而该装置演示的是，当导体在磁场中做切割磁感线运动时，导体中便会产生电流，所以该装置是研究电磁感应的，故C错误；
D、通电导线在磁场中受力而发生运动，将电能转化为机械能，故D正确．故选D．
22、D
【解析】A、在高压线下放风筝，非常容易发生触电事故，不符合安全用电原则；
B、用湿布擦灯头，水是导体，人很容易触电，不符合安全用电原则；
C、因为水是导体，并且具有流动性，一旦与火线相连，人就会发生触电事故，所以C选项也不符合安全用电要求；
D、用绝缘棒挑开通电的裸导线，由于绝缘棒是绝缘体，可以防止发生触电事故，符合安全用电原则。
23、D
【分析】（1）左图中灯泡与滑动变阻器串联，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据 可知灯泡实际功率的变化，由灯泡的亮暗取决于实际功率的大小可知其亮暗的变化；
（2）右图中灯泡与滑动变阻器并联，根据并联电路中各支路独立工作、互不影响可知滑片移动时灯泡实际功率和亮暗的变化；
（3）根据串联电路的电压特点和并联电路的电压特点判断两灯泡两端的电压关系，根据可知两灯泡实际功率的关系，然后判断亮暗关系．
【详解】（1）甲图中灯泡L1与滑动变阻器串联，当滑动变阻器的滑片P都从中点向左滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，因灯泡的亮暗取决于实际功率的大小，所以，由可知，灯泡L1的实际功率变小，灯泡变暗；
（2）乙图中灯泡L2与滑动变阻器并联，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，灯泡L2的实际功率不变，亮暗不变；
（3）因并联电路中各支路两端的电压相等，串联电路中总电压等于各分电压之和，所以，L1两端的电压始终小于L2两端的电压，因两灯泡的规格相同，即电阻相等，所以，由可知，L2的实际功率始终比L1大，则L2始终比L1亮．综上可知，ABC错误、D正确．
故选D．
【点睛】
本题考查了电路的动态分析，涉及到滑动变阻器和欧姆定律、串并联电路特点的应用，关键是知道灯泡的亮暗取决于实际功率的大小．
24、D
【解析】如图，左侧为控制电路，当开关S闭合时，电磁铁具有磁性，向下吸引衔铁，使上端触点断开，下端触点接通，故灯不亮、电动机不转动，电铃响。对照选项可知D符合题意。故选D.
【点睛】
分析电磁继电器的工作情况要明确哪边儿是控制电路，再根据控制电路的通断，判断电磁铁的变化，最后确定对工作电路的影响．
25、D
【详解】由图示可知，R2的电阻大于R1的电阻，当串联时，电阻应比个电阻都大，应在区域Ⅲ内；当并联时，总电阻应比两个电阻都小。
26、D
【分析】考查的是电路故障问题的分析，将选择题的各选项依次代入题干中，运用排除法找出错误的选项即可
【详解】如图电路，两灯串联，电压表测量L2灯电压，电流表测量电路中的电流．
A、如果灯发生短路，则电流表示数增大，电压表测量电源电压示数也增大，两表都有示数，故A不符合题意；
B、如果发生短路，此时电路中只有灯泡，故电流表示数变大，电压表被短路，故电压表示数为零，故B不符合题意；
C、如果灯断路，电路断路，电流表示数为零，电压表示数为零，故C不符合题意；
D、如果灯断路，由于电压表的电阻很大，电流表示数为零，电压表与电源两极相连，电压表示数接近电源电压，故D符合题意．
故选D．
【点睛】
重点是根据欧姆定律判断电路故障，要理解当与电压表并联的灯泡断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．
27、D
【详解】A．公路边的路灯虽然串成一串，但不是串联电路，因为它们工作时互不影响，因此是并联的，此选项错误；
B．在并联电路中，用电器规格相同时，通过的电流是相同的，此选项错误；
C．教室中的日光灯，虽然每两盏灯由一只开关同时控制，但每盏灯都互不影响，所以一定是并联，此选项错误；
D．家庭电路中，某只灯泡受一个开关控制，所以这个灯泡与控制它的开关是串联的，此选项正确。
28、D
【详解】ABC．因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关，所以，同一导体的电阻与加在它两端的电压、通过它的电流无关，且导体两端电压为零时其阻值不为零，故ABC错误；
D．同一导体的电阻不变，由可知，同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变，故D正确。
29、A
【解析】A．电饭煲工作时，将电能转化为内能，加热食物，是利用电流的热效应工作的，故A符合题意；
B．电视机工作时，主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故B不符合题意；
C．D．洗衣机和油烟机工作时，主要是把电能转化为机械能，不是利用电流的热效应工作的，故CD不符合题意。
30、D
【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式可知灯的额定电流是
还可知道灯泡的电阻是
因为电压表的量程是0到3V，所以当灯泡两端的电压是3V，电路中的电流最大，大小是
由此可计算得电路中的最小总电阻是
那么滑动变阻器接入电路的最小阻值是
而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是
电路中的最小电流是
所以电流表示数的变化范围是0.3A~0.5A；也可知道灯泡两端的电压最小值是
所以电压表示数的变化范围是1.8V~3V；当电路中电流最小时，灯泡的电功率最小，大小是
故选D。
二、填空题（每空1分，共10题，20分）
31、变大 小于
【详解】[1][2]快速压下活塞，活塞对玻璃筒内气体做功，气体的内能增加，温度升高，达到浸有乙醚的棉花着火点，棉花燃烧，在这一过程中，活塞与筒壁间有摩擦，筒壁的温度也会升高，故棉花获得的内能小于人做的功。
32、220 0.49
【解析】白炽灯正常工作电压为220V，各自正常工作10h，节能灯少消耗电能W=Pt=（0.06kw-0.011kw）×10h=0.49kw•h．
33、10 5 0
【详解】[1]∵I=，
∴当导体两端的电压为3V时，导体的电阻为；
R===10Ω；
[2]导体中的电流为0.5A时，电阻阻值不变，仍然为10Ω，导体两端电压为:
U2=I2R=0.5A×10Ω=5V；
[3]若导体两端电压为0V时，通过导体的电流为0A。
34、动 动 能
【解析】[1]进站和出站的轨道都与站台构成一个缓坡，从能量利用的角度看，这种设计的优点是：在进站时，列车的高度升高了，把列车的动能转化成了列车的重力势能，减少因刹车损耗的机械能；
[2][3]车出站时，从高处往低处把储存的重力势能又转化为动能，能起到节能作用。
35、0.8
【详解】[1]由可得，电阻线的电阻：
，
将电阻丝对折后，导体的材料没有变化，但导体的长度减半，电阻的阻值减半，变为10Ω；在长度减半的同时，横截面积变为原来的二倍，电阻的阻值减半，变为5Ω，
接入同一电源两端时，通过的电流：
。
36、B 等臂
【详解】当用力摁住C点打开该夹子时，AC是围绕B点转动的，故B为支点；由于AB=BC，故动力臂等于阻力臂，为等臂杠杆．
37、变长
【解析】由图可知，当滑动变阻器的滑片向左移动时，滑动变阻器的阻值在减小，根据I=可知，电路中的电流在增大；当电流增大时，螺线管的磁性就会增强；由图可知，螺线管中线圈的电流方向是下端流入，上端流出，根据右手螺旋定则可知螺线管的上端是S极，由于异名磁极相互吸引且螺线管的磁性在增强，所以螺线管和条形磁体之间的引力在增大，因此弹簧的长度在变长。
38、0.46 8.5 12 931.6 2500 7.2×105 “220V”表示这个电能表应该在220V的电路中使用
【解析】（1）如图甲所示，电流表的量程为0～0.6A，分度值为0.02A，其示数为0.46A。
（2）如图乙所示，电压表的量程为0～15V，分度值为0.5V，其示数为8.5V。
（3）如图丙所示，若将B、D的铜塞拔出，电阻箱连入电路的是2Ω和10Ω的电阻，因此其阻值是12Ω。
（4）如图丁所示，电能表的示数为931.6kW•h；
面板上2500r/kW•h表示用电1度它的转盘转过2500转；
电能表转盘转了500转用电器消耗的电能为：W＝＝0.2kW•h＝7.2×105J；
从本电能表面板上还看到信息有：“220V”表示这个电能表应该在220V的电路中使用；5A表示允许通过的最大电流为5A等。
39、不变 变大 变大
【解析】由电路图知，电阻R与小灯泡并联，因为并联各支路互不影响，闭合S，灯泡L正常发光；再闭合S1，灯泡的亮度不变．
电流表测干路电流，所以电流表读数变大．
根据P=UI，电流变大，电路消耗的总功率变大．
40、1:2 右
【详解】[1]由图可知，电压U=6V时，I1=2A，I2=1A，根据I=可知：
==3
==6
：=3：6=1:2
[2]探究“电流与电阻的关系”时，需要保持电阻两端的电压不变，若保持滑片P位置不变，再换用R2继续实验，由于：=1:2，闭合开关，电压表的示数会变大，要保持电阻两端的电压不变，就应增大滑动变阻器的阻值，故应将变阻器滑片P向右移动。
三、实验题（每空1分，共2题，15分）
41、 0.3
【详解】(1)[1]根据电路图可知，两灯并联，A1测量L1的电流，A2测量L2的电流，A3测量干路电流，S控制整个电路；结合后文可知，A1、A2选用小量程， A3选用大量程；实物电路的连接如图（见答案）所示。
(2)[2][3]电流表A1的量程为0∼0.6A，分度值为0.02A，此时示数为0.3A，故通过L1的电流为0.3A；A2的量程为0∼0.6A，分度值为0.02A，此时A2的示数为0.5A；并联电路中，干路电流等于各支路电流之和，则A3的示数为0.3A+0.5A=0.8A，电流表A3的指针位置如图（见答案）所示。
42、 电压表的正负接线柱接反了 左 滑动变阻器开（断）路 右 0.3 1.14 大 A
【详解】(1)[1]要求滑片向左移动灯泡变暗，即电流变小，电阻变大，故滑片以右电阻丝连入电路中；灯的额定电压为3.8V，故电压表选用大量程与灯并联，如下所示：
(2)[2]闭合开关，发现电压表指针偏转如图乙所示，其原因是：电压表的正负接线柱接反了。
(3)[3]为保护电路，闭合开关前，滑动变阻器的滑片应置于阻值最大处，即左端；
[4]闭合开关，发现灯泡不亮，两电表均无示数，则此电路有断路故障；在开关闭合状态下，将电压表接在开关两端，电压表无示数，说明开关之外有断路故障；电压表接在变阻器两端时有示数，说明电压表两接线柱与电源的两极是连通的，则肯定出现的故障是变阻器断路了；
(4)[5]灯在额定电压下正常发光，示数为2.5V小于灯的额定电压3.8V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压，使电压表的示数为3.8V;
(5)[6][7]小灯泡正常发光时，此时电流表示数如图丙所示，图中电流表选用小量程，分度值为0.02A，其值为0.3A，因此小灯泡的额定功率为：
P=UI=3.8V×0.3A=1.14W；
[8]电压表与灯并联，电压表测的电压是准确的，根据并联电路电流的规律，电流表示数大于灯的实际电流，根据P=UI，由此可知所测额定功率偏大；
(6) [9]A图中,将S2置于b，移动滑片，使电流表示数为0.3A，则灯正常发光；保持滑片的位置不动,将S2置于a,调节电阻箱的旋钮,记下电阻箱连入电路中的电阻大小R箱,使电流表的示数仍为0.3A,则灯正常发光时的电阻等于R箱，则灯的额定功率：
P=I2额R箱=(0.3A)2×R箱，
因此A方案能测出灯泡额定功率的方案；
B图中,电流表与灯串联,无论S2置于a、b，灯的电压都等于电源电压，故不能使灯正常发光，不能测出灯泡额定功率。
四、计算题（每题10分，共2题，20分）
43、甲电表只能是安培表，乙电表是伏特表。0.6A；9V
【详解】电流表要串联使用，电压表要并联使用，乙表与L1并联，则乙表为电压表；两个灯泡都亮，则甲表为电流表(若为电压表，则L1中无电流，不亮)，且测L1中的电流，此时两个灯泡的关系为并联，由并联电路的电压特点知，两个灯泡得到的电压都为9V，所以甲的读数为通过L1的电流
，
电压表的读数为9V；
答：甲表是电流表示数为0.6A，乙表是电压表示数是9V。
44、 (1)2.3A (2) 3.9×105J (3)3.36×105J
【解析】解：（1）由P=UI可得，电热饮水机工作时的最大电流．
（2）在加热过程中，电热饮水机消耗的电能W=Pt=500W×13×60s=3.9×105J．
（3）已知热水箱容量为1L，所以水的质量m=ρV=1.0×103kg/m3×1×10-3m3=1kg，
水吸收的热量
答：（1）电热饮水机工作时的最大电流为2.3A．（2）电热饮水机消耗的电能为3.9×105J．（3）电热饮水机中水吸收的热量为．
热水箱容量
1L
加热时功率
500W
额定电压
220V
保温时功率
50W
