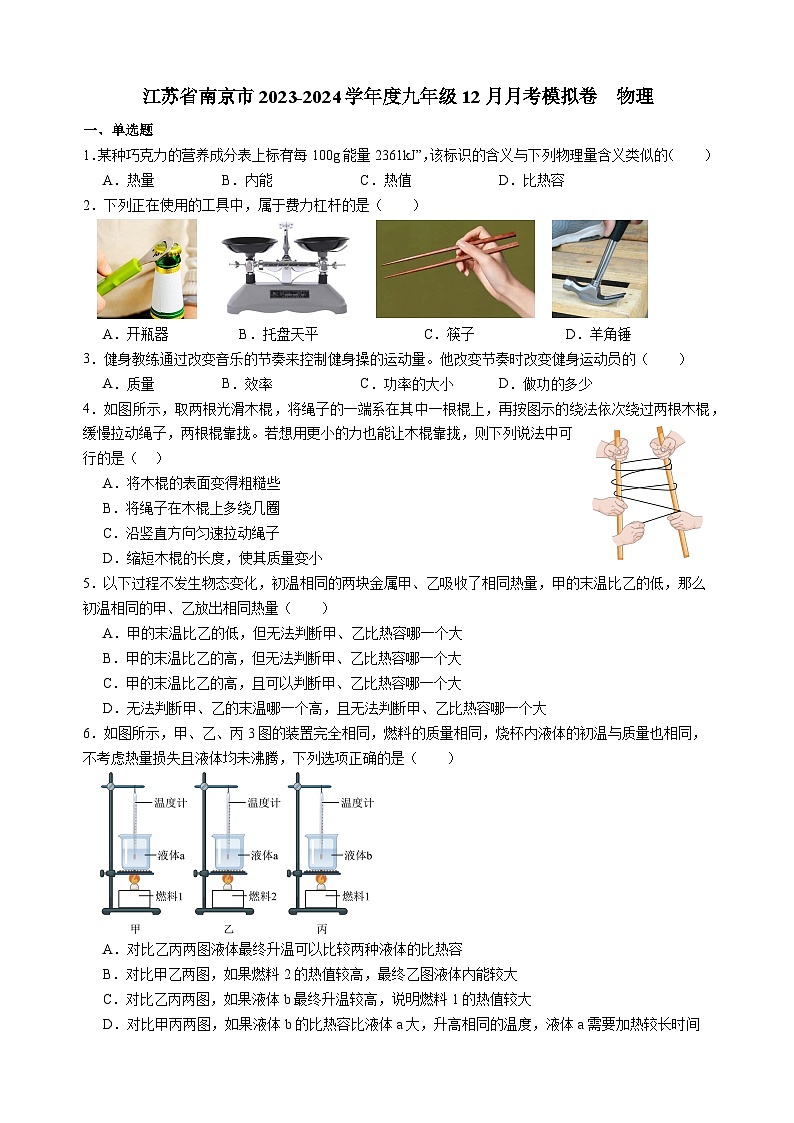

江苏省南京市2023-2024学年度九年级上学期12月月考物理模拟卷

这是一份江苏省南京市2023-2024学年度九年级上学期12月月考物理模拟卷，共28页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
1．某种巧克力的营养成分表上标有“每100g能量2361kJ”，该标识的含义与下列物理量含义类似的（ ）
A．热量B．内能C．热值D．比热容
2．下列正在使用的工具中，属于费力杠杆的是（ ）

A．开瓶器 B．托盘天平 C．筷子 D．羊角锤
3．健身教练通过改变音乐的节奏来控制健身操的运动量。他改变节奏时改变健身运动员的（ ）
A．质量B．效率C．功率的大小D．做功的多少
4．如图所示，取两根光滑木棍，将绳子的一端系在其中一根棍上，再按图示的绕法依次绕过两根木棍，缓慢拉动绳子，两根棍靠拢。若想用更小的力也能让木棍靠拢，则下列说法中可行的是（ ）
A．将木棍的表面变得粗糙些
B．将绳子在木棍上多绕几圈
C．沿竖直方向匀速拉动绳子
D．缩短木棍的长度，使其质量变小
5．以下过程不发生物态变化，初温相同的两块金属甲、乙吸收了相同热量，甲的末温比乙的低，那么初温相同的甲、乙放出相同热量（ ）
A．甲的末温比乙的低，但无法判断甲、乙比热容哪一个大
B．甲的末温比乙的高，但无法判断甲、乙比热容哪一个大
C．甲的末温比乙的高，且可以判断甲、乙比热容哪一个大
D．无法判断甲、乙的末温哪一个高，且无法判断甲、乙比热容哪一个大
6．如图所示，甲、乙、丙3图的装置完全相同，燃料的质量相同，烧杯内液体的初温与质量也相同，不考虑热量损失且液体均未沸腾，下列选项正确的是（ ）

A．对比乙丙两图液体最终升温可以比较两种液体的比热容
B．对比甲乙两图，如果燃料2的热值较高，最终乙图液体内能较大
C．对比乙丙两图，如果液体b最终升温较高，说明燃料1的热值较大
D．对比甲丙两图，如果液体b的比热容比液体a大，升高相同的温度，液体a需要加热较长时间

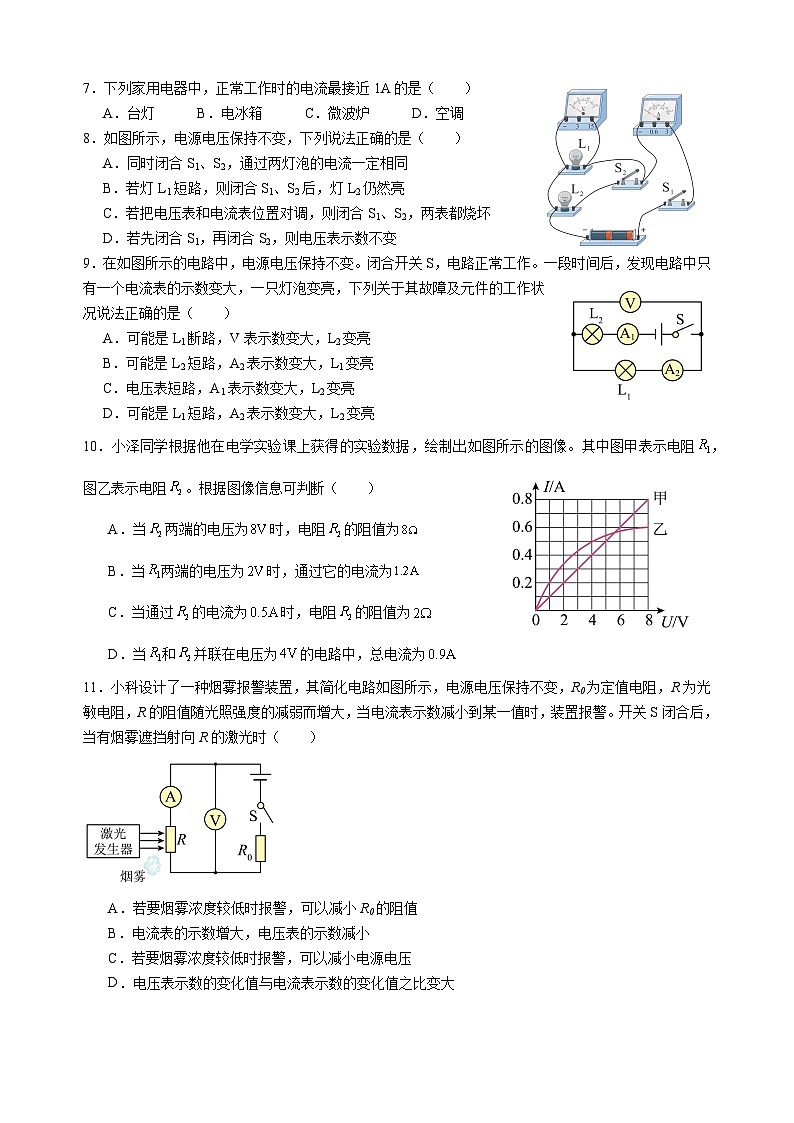

7．下列家用电器中，正常工作时的电流最接近1A的是（ ）
A．台灯 B．电冰箱 C．微波炉 D．空调
8．如图所示，电源电压保持不变，下列说法正确的是（ ）
A．同时闭合S1、S2，通过两灯泡的电流一定相同
B．若灯L1短路，则闭合S1、S2后，灯L2仍然亮
C．若把电压表和电流表位置对调，则闭合S1、S2，两表都烧坏
D．若先闭合S1，再闭合S2，则电压表示数不变
9．在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，发现电路中只有一个电流表的示数变大，一只灯泡变亮，下列关于其故障及元件的工作状况说法正确的是（ ）
A．可能是L1断路，V表示数变大，L2变亮
B．可能是L2短路，A2表示数变大，L1变亮
C．电压表短路，A1表示数变大，L2变亮
D．可能是L1短路，A2表示数变大，L2变亮
10．小泽同学根据他在电学实验课上获得的实验数据，绘制出如图所示的图像。其中图甲表示电阻，图乙表示电阻。根据图像信息可判断（ ）
A．当两端的电压为时，电阻的阻值为
B．当两端的电压为时，通过它的电流为
C．当通过的电流为时，电阻的阻值为
D．当和并联在电压为的电路中，总电流为
11．小科设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警。开关S闭合后，当有烟雾遮挡射向R的激光时（ ）

A．若要烟雾浓度较低时报警，可以减小R0的阻值
B．电流表的示数增大，电压表的示数减小
C．若要烟雾浓度较低时报警，可以减小电源电压
D．电压表示数的变化值与电流表示数的变化值之比变大

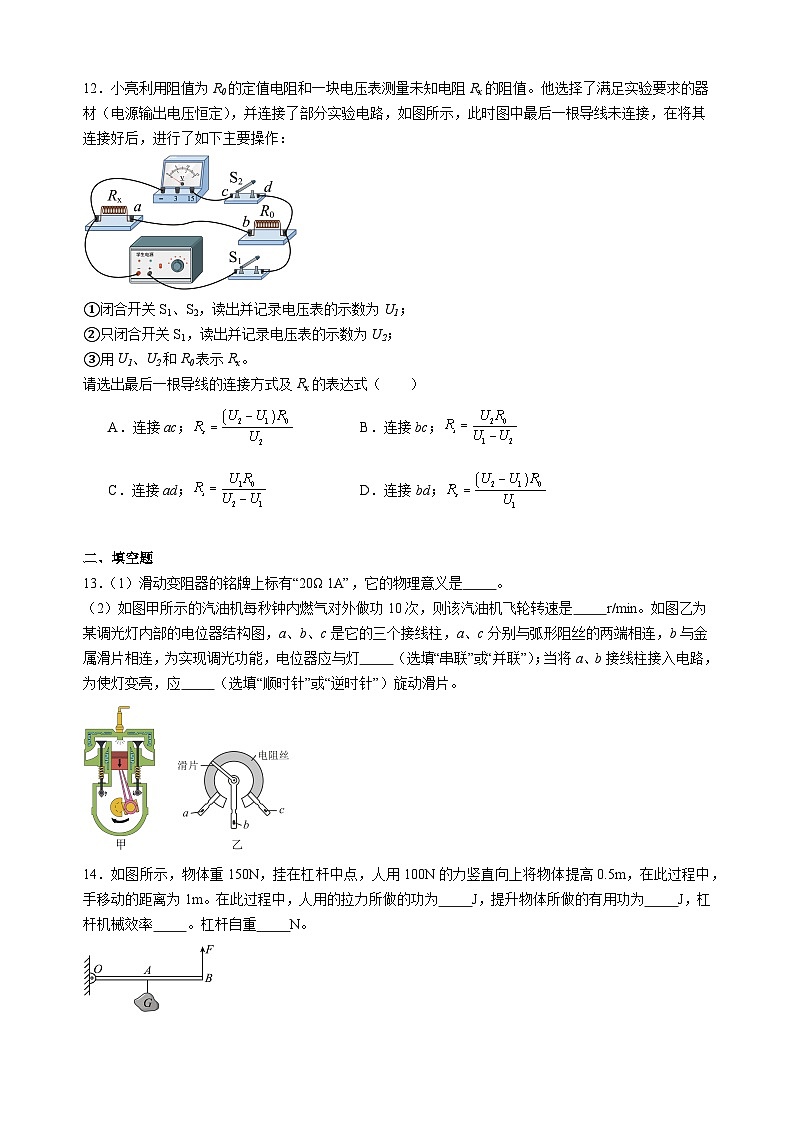

12．小亮利用阻值为R0的定值电阻和一块电压表测量未知电阻Rx的阻值。他选择了满足实验要求的器材（电源输出电压恒定），并连接了部分实验电路，如图所示，此时图中最后一根导线未连接，在将其连接好后，进行了如下主要操作：
①闭合开关S1、S2，读出并记录电压表的示数为U1；
②只闭合开关S1，读出并记录电压表的示数为U2；
③用U1、U2和R0表示Rx。
请选出最后一根导线的连接方式及Rx的表达式（ ）
A．连接ac；B．连接bc；
C．连接ad；D．连接bd；
二、填空题
13．（1）滑动变阻器的铭牌上标有“20Ω 1A”，它的物理意义是 。
（2）如图甲所示的汽油机每秒钟内燃气对外做功10次，则该汽油机飞轮转速是 r/min。如图乙为某调光灯内部的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形阻丝的两端相连，b与金属滑片相连，为实现调光功能，电位器应与灯 （选填“串联”或“并联”）；当将a、b接线柱接入电路，为使灯变亮，应 （选填“顺时针”或“逆时针”）旋动滑片。
14．如图所示，物体重150N，挂在杠杆中点，人用100N的力竖直向上将物体提高0.5m，在此过程中，手移动的距离为1m。在此过程中，人用的拉力所做的功为 J，提升物体所做的有用功为 J，杠杆机械效率 。杠杆自重 N。
15．甲、乙两个滑轮组如图所示，其中每一个滑轮的重均为 G0，用它们分别将重均为 G的物体提高相同的高度 （不计绳重及摩擦） ，拉力 F1、F2做的总功分别为 W1、W2；甲乙滑轮组的机械效率分别为η1、η2； 则 W1 （）W2、η1 （） η2；当G= G0时，可使F1=F2。
16．如图所示，M是一个被销钉K锁住的活塞，汽缸A密封有压缩空气，C是一支温度计。若活塞与汽缸壁之间没有摩擦，当将控制活塞的销钉K卸下，发现活塞向右移动，则卸下销钉K之前 （选填“A”或“B”）侧汽缸内气压较大，卸下销钉K之后 （选填“A”或“B”）侧汽缸内气体内能增大，温度计示数 （选填“变大”或“变小”）。
17．如图所示电路，要使小灯泡L2、L3串联，必须闭合开关 ，同时断开开关 ；要使L1、L2并联，必须闭合开关 。
18．如图所示电路，电源电压恒定，定值电阻R2的阻值为20Ω，电流表A1和A2的量程均为0~0.6A。闭合开关S，当滑动变阻器R1的滑片从最左端向右移动的过程中，两个电流表的示数之差始终为0.2A。则电压表的示数为 V，滑动变阻器R1允许接入电路的最小阻值为 Ω。
19．如图1是小明设计的天然气泄漏检测电路，R1是气敏电阻，R2是电阻箱，V1和V2是电压表，电源电压U=3V。由图2可知：当天然气浓度变大时，R1阻值 （选填“变大”“变小”或“不变”）。若V1示数用U1表示，V2示数用U2表示，则ΔU=U1-U2。为检测天然气浓度是否超标（超标浓度≥0.6ppm），小明先调节电阻箱R2=1kΩ，则当ΔU 0（选填“=”、“>”或“”、“=”或“ 2
16． A B 变小
17． S S1、S2 S、S1、S2
18． 4 10
19． 变小 > 小于1.5V
20． 3 5
三、作图题
21． 22． 23．
四、实验题
24． 右 测量力臂 1 弹簧测力计未沿竖直方向 能 变小 不变
25． 甲和丙 升高的温度 D 0.4 >
26． 横截面积 B C 灯泡亮度 乙 灯泡对电路有保护作用
27． A D B 0.2 100 10~20Ω 25
28． 使电压表示数保持不变，并记录此时电流表示数
当导体两端的电压一定时，通过导体的电流与导体的电阻成反比
灯丝电阻随温度的升高而增大 I0 保持不动
五、计算题
29．（1）；（2）15%；（3）
解：（1）加热2min水升高的温度为
水吸收的热量为

（2）加热2min消耗酒精的质量为

加热2min酒精释放总热量为

酒精灯的加热效率为

（3）加热1min酒精释放总热量为

加热1min沙子吸收的热量为

沙子的比热容为
答：（1）水吸收的热量为2.52×104J；
（2）对水加热的效率为15%；
（3）沙子的比热容为。
30．（1）300Ω；（2）30℃；（3）6V；（4）100Ω-300Ω
解：（1）由电路图可知，R1与Rt串联，电流表测电路中的电流。根据欧姆定律可知此时电路中Rt的电阻
（2）当电流表示数为0.015A时，Rt的电阻为300Ω，从图乙可知环境温度是30℃；
（3）设电源电压为U，当电流表示数为0.015A时，电源电压
U=0.015A×R+4.5V①
当环境温度为20℃，从图乙可知Rt的阻值为400Ω，将电阻箱的阻值调为2R时，发现电流表示数为0.01A，则电源电压
U=0.01A×2R+0.01A×400Ω②
由①②得到
U=6V，R=100Ω
（4）由图乙可知，环境温度为40℃时，热敏电阻的阻值R′t=200Ω，由电流表的量程为0～0.6A和电阻箱允许通过的最大电流为0.02A可知，电路中的最大电流I大=0.02A，则电路的最小总电阻
所以，电阻箱接入电路中的最小阻值
R1′=R小-R′t=300Ω-200Ω=100Ω
电阻箱最大电阻为300Ω，则电阻箱允许接入电路的阻值调节范围是100Ω~300Ω。
答：（1）此时电路中Rt的电阻是300Ω；
（2）当电流表示数为0.015A时，环境温度是30℃；
（3）当环境温度为20℃，将电阻箱的阻值调为2R时，发现电流表示数为0.01A，求电源电压是6V；
（4）若温度为40℃，则电阻箱允许接入电路的阻值调节范围是100Ω~300Ω。
【答案详解】
1．C
【来源】安徽省合肥市经济技术开发区2021-2022学年九年级上学期期末统考物理试题
【详解】某种巧克力的营养成分表上标有“每100g能量2361kJ”，据此可得出，每克巧克力提供的能量；而燃料的热值是指单位质量的某种燃料完全燃烧放出的热量，所以标识的含义与热值含义类似。热量是过程量，单位是焦耳；内能指物体内部所有分子动能和分子势能的总和；比热容指1kg物体升高或降低1℃时，吸收或放出的热量，与标识含义无关。故ABD不符合题意，C符合题意。
故选C。
2．C
【来源】江苏省宿迁市泗洪县2023-2024学年九年级上学期11月期中物理试题
【详解】A．开瓶器使用时，动力臂大于阻力臂，是省力杠杆，故A不符合题意；
B．托盘天平是等臂杠杆，故B不符合题意；
C．筷子使用时，动力臂小于阻力臂，是费力杠杆，故C符合题意；
D．羊角锤使用时，动力臂大于阻力臂，是省力杠杆，故D不符合题意。
故选C。
3．C
【来源】江苏省常州市实验初级中学2023-2024学年九年级上学期期中质量调研物理试题
【详解】功率反映的是做功的快慢，等于功和时间的比值，健身教练通过改变音乐的节奏来控制健身操的运动量，他改变节奏时改变健身运动员的做功快慢，即功率的大小。故C符合题意，ABD不符合题意。
故选C。
4．B
【来源】江苏省无锡市天一实验中学2023-2024学年八年级上学期期中物理试题
【详解】将绳子的一头系在一棍上，然后如图所示，在棍子的中部绕几圈，它的实质是一个滑轮组，根据滑轮组的特点可知，滑轮组有几段绳子，绳端的拉力就是作用在棍上拉力的几分之一，滑轮组上绳子的段数越多越省力，所以想用更小的力也能让木棍靠拢，可以将绳子在木棍上多绕几圈，故B正确，ACD错误。
故选B。
5．B
【来源】2023年广东省广州市中考物理试题
【详解】依题意初温相同的两块金属甲、乙吸收了相同热量，甲的末温比乙的低，说明吸收相同的热量，甲温度变化比乙温度变化慢，由此可知，初温相同的甲、乙放出相同热量，甲乙温度都降低，由于甲温度变化比乙温度变化慢，所以甲的末温比乙的末温高，但由于不知道甲乙两块金属的质量关系，所以无法判断甲、乙比热容哪一个大，故ACD不符合题意，B符合题意。
故选B。
6．B
【来源】江苏省无锡市天一实验中学2023-2024学年八年级上学期期中物理试题
【详解】A．比较比热容的大小要控制吸收的热量相等，乙丙燃料不同，放出的热量不相等，不能比较液体比热容大小，故A错误；
B．甲、乙两图液体相同，若燃料2的热值较高，则乙吸收的热量更多，内能更大，故B正确；
C．液体a、b吸收的热量不一定相等，故不能判断燃料1、2放出的热量，也不能判断热值大小，故C错误；
D．甲丙燃料相同，放出的热量相同，液体b比热容比液体a大，那么要升高相同温度，液体a加热时间较短，故D错误。
故选B。
7．B
【来源】江苏省南京市扬子第一中学2021-2022学年九年级12月月考物理试题
【详解】A．台灯的功率约为20W，故由可知，台灯正常工作时的电流约为
故A不符合题意；
B．电冰箱的功率约为200W，故由可知，电冰箱正常工作时的电流约为
故B符合题意；
C．微波炉的功率约为800W，故由可知，微波炉正常工作时的电流约为
故C不符合题意；
D．空调的功率约为1500W，故由，空调正常工作时的电流约为
故D不符合题意。
故选B。
8．D
【来源】福建省福州黎明中学2023-2024学年九年级上学期11月期中物理试题
【详解】A．分析实物图可知，同时闭合S1、S2，两灯泡并联，通过两灯泡的电流不一定相等，故A错误；
B．若灯L1短路，则闭合S1、S2后，电源被短路，两灯均不亮，故B错误；
C．若把电压表和电流表位置对调，电压表串到电路中，测电源电压，而电压表所在电路相当于断路，没有电流通过，所以电流表无示数，电压表示数等于电源电压3V，未超小量程，所以两表都不会被烧坏，故C错误；
D．闭合S1后，电压表并联在电源两端，测电源电压，所以再闭合S2，电压表示数不变，故D正确。
故选D。
9．C
【来源】重庆市第八中学2021-2022学年九年级9月月考物理试题
【详解】A．由图可知，两灯泡串联，两个电流表都测电路中的电流；电压表测灯泡L1两端的电压。若L1断路，则电路中无电流，两个电流表的示数都为0，两盏灯都不亮，故A错误；
B．L2短路，则L2不亮，根据串联电路电阻的规律，电路的总电阻减小，根据可知，电路中的电流变大，两个电流表的示数变大，灯泡L1变亮，故B错误；
C．若电压表短路，此时电流表A2和灯泡L1也被短路，则L1不发光，A2示数为0；电路中只有灯泡L2接入电路中，由于电路的总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表A1表示数变大，L2变亮，故C正确；
D．若L1短路，则L1不发光，电路的总电阻减小，根据欧姆定律可知，电路中的电流变大，两个电流表示数都变大，L2变亮，故D错误。
故选C。
10．D
【来源】北京第十三中学分校2023-2024学年九年级上学期期中物理试卷
【详解】A．当R2两端的电压为8V时，电阻R2的电流为0.6A，由得，电阻R2的阻值为
故A不符合题意；
B．根据图像可知当R1两端的电压为2V时，通过它的电流为0.2A，故B不符合题意；
C．根据图像可知当通过R2的电流为0.5A时，电压为4V，由得，电阻R2的阻值为
C不符合题意；
D．当R1和R2并联在电压为4V的电路中，R1和R2的电压为
甲乙的电流分别为 ，，总电流为
故D符合题意。
故选D。
11．C
【来源】2023年广东省深圳市高级中学中考物理质检试题（5月份）
【详解】AC．由题意可知，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警；烟雾浓度较低时，光照强度增大，R的阻值减小，要使电流表示数减小，则要增大R0的阻值，或减小电源电压，故A不符合题意，C符合题意；
B．当有烟雾遮挡射向R的激光时，光照强度的减弱，R的阻值增大，电压表测量R的电压，所以电压表示数增大，故B不符合题意；
D．因串联电路中总电压等于各分电压之和，则电压表示数变化量等于定值电阻两端电压的变化量，即ΔUV=ΔU0，设变化前后电路中的电流分别为I、I′，则U0=IR0，U0′=I′R0，所以定值电阻两端电压的变化量
ΔU0=U0-U0′=IR0-I′R0=（I-I′）R0=ΔI•R0
由此可知电压表示数的变化值与电流表示数的变化值之比不变（始终等于R0），故D不符合题意。
故选C。
12．B
【来源】北京市石景山区2022-2023学年九年级上学期12月期末物理试题
【详解】AB．若最后一根导线的连接ac或者bc，当闭合开关S1、S2，读出并记录电压表的示数为U1，R0被短路，此时电压表测量电源电压，只闭合开关S1，两电阻串联，读出并记录电压表的示数为U2，则待测电阻的电流为
故待测电阻的阻值为
故A不符合题意；B符合题意；
C D．若最后一根导线的连接是ad，或者bd时，当闭合开关S1、S2，读出并记录电压表的示数为U1，R0被短路，此时电压表测量电源电压，只闭合开关S1，电压表没有示数，故阻值求不出来，故CD不符合题意。
故选B。
13．（1）滑动变阻器最大阻值是20Ω，允许通过的最大电流是1A （2） 1200 串联 逆时针
（1）【来源】黑龙江省齐齐哈尔市拜泉三中2022-2023学年九年级上学期期中物理试题
【详解】滑动变阻器的铭牌上标有“20Ω 1A”，其中“20Ω”的含义是滑动变阻器最大阻值是20Ω，“1A”的含义是滑动变阻器允许通过的最大电流是1A。
（2）【来源】江苏省南京市联合体2021-2022学年九年级上学期期末考试物理试题
【详解】[1]汽油机每秒内对外做功10次，因为一个工作循环飞轮转2圈，完成4个冲程，做功1次，所以1s内，飞轮转20圈，1min飞轮转动的圈数
n=60s×20r/s=1200r
[2]电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联。
[3]当将a、b接线柱接入电路，滑片左边的电阻丝接入电路，为使灯变亮，逆时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮。
14． 100 75 75% 50
【来源】江苏省常州市天宁区清潭中学2023-2024学年九年级上学期10月月考物理试卷
【详解】[1]人用100N的竖直向上将物体提高0.5m时，手移动的距离为s＝3m，
人用的拉力所做的功
[2]用杠杆提升物体所做的有用功
[3]则杠杆的机械效率
[4]因总功等于有用功和额外功之和，所以额外功
而克服杠杆的自重所做的功是额外功，杠杆的重心提升的高度与物体提升的高度相同，所以杠杆自重为
15． < > 2
【来源】江苏省常州市溧阳市2023-2024学年九年级上学期11月期中物理试题
【详解】[1]甲滑轮组中有一个动滑轮，乙滑轮组中有两个动滑轮，每一个滑轮的重量都相同，所以，若把物体提升相同的高度，由W额＝G动h可知乙滑轮组做的额外功多；若G1＝G2，把物体提升相同的高度，则根据W有＝G物h可知甲乙所做的有用功相同；因
W总＝W有用+W额
所以乙做的总功多，即拉力做的功W1＜W2。
[2]甲、乙所做的有用功相同，甲做的总功小于乙做的总功，根据可知，甲的机械效率大于乙的机械效率，即η1＞η2。
[3]根据知甲、乙自由端拉力分别为
当F1＝F2，解得G＝2G0。
16． A B 变小
【来源】广东省深圳市龙岗区2023-2024学年九年级上学期期中物理试题
【详解】[1][2]卸下销钉K之前A侧汽缸内气压较大，所以卸下销钉K后活塞向右移动，B侧汽缸内气体被压缩，用做功的方式使B侧内能增大。
[3]卸下销钉K后，左侧汽缸内气体推动活塞向右运动，对活塞做功，自身内能减小，温度降低，所以温度计示数下降。
17． S S1、S2 S、S1、S2
【来源】河南省临颍县2023-2024学年九年级上学期期中考试物理试题
【详解】[1][2]要使小灯泡L2、L3串联，电流从电源正极流出，需要经过L2、L3、S回到电源负极，因此需要闭合开关S，断开开关S1、S2。
[3]要使L1、L2并联，电流从电源正极流出分别经过支路S1、L1和支路L2，再流回电源负极，因此应闭合开关S1、S2、S，此时L3被短路。
18． 4 10
【来源】2022年辽宁省锦州市中考物理试题
【详解】[1]由电路图知，开关闭合后，两个电阻并联在电路中，电流表A1测通过R1的电流，A2测通过干路的电流。电压表测电源电压。因为电源电压不变，所以通过定值电阻R2的电流不变，滑片从最左端向右移动的过程，两个电流表的示数之差始终为0.2A，说明通过R2的电流为0.2A。所以电源电压，即电压表示数
U=I2R2=0.2A×20Ω=4V
[2]当变阻器接入电路的阻值最小时，干路的电流最大，为0.6A，因为两个电流表选用的都是小量程。此时通过变阻器的最大电流
I1=I-I2=0.6A-0.2A=0.4A
变阻器允许接入电路的最小阻值
19． 变小 > 小于1.5V
【来源】2023年江苏省镇江市丹阳市中考二模物理试题
【详解】[1]由图2可知，当天然气浓度变大时，R1阻值变小。
[2]由图1可知两电阻串联，电压表V1测气敏电阻两端的电压，电压表V2测电阻箱两端的电压，先调节电阻箱R2＝1kΩ，当天然气浓度为0.6ppm时，R1＝1kΩ，串联电路各处电流相等，根据U＝IR可知两电阻两端的电压相等，电源电压U＝3V，串联电路总电压等于各部分电压之和，所以
U1＝U2＝1.5V
则
ΔU＝U1﹣U2＝0
天然气浓度降低时，气敏电阻接入电路的阻值变大，根据串联分压原理可知气敏电阻两端的电压变大，根据串联电路电压规律可知电阻箱两端的电压变小，会小于1.5V，则
ΔU＝U1﹣U2＞0
[3]天然气浓度降低时，气敏电阻接入电路的阻值变大，根据串联分压原理可知气敏电阻两端的电压变大，根据串联电路电压规律可知电阻箱两端的电压变小，会小于1.5V。
20． 3 5
【来源】2022年福建省福州市中考质量抽测（二检）物理试题
【详解】[1][2]当闭合开关S1、断开S2，滑片P移动到某一位置时，R1与R2和滑动变阻器串联，电流表和电压表指针的位置如图乙所示，电压表测量滑动变阻器的电压，电流表测通过电路的电流，由于滑动变阻器最大的电流为1A，故此时电流表选择的小量程，分度值为0.02A，示数为0.4A。
①若电压表选择的是小量程，此时电压表的示数为2V，则滑动变阻器的电阻为
串联电路总电阻等于各部分电阻之和，根据串联电路电阻规律结合欧姆定律可得
……③
当同时闭合开关S1、S2，R2被短路，只有滑动变阻器和R1串联接入电路，滑动变阻器接入电路的阻值不变，此时电流表指针刚好达到所选量程的最大刻度值处，此时的电流为0.6A，根据串联电路电阻规律结合欧姆定律可得
……④
联立③④解得R1＝5Ω。
②若电压表选择的是大量程，此时电压表的示数为10V，则滑动变阻器的电阻为
串联电路总电阻等于各部分电阻之和，根据串联电路电阻规律结合欧姆定律可得
……⑤
当同时闭合开关S1、S2，滑动变阻器接入电路的阻值不变，此时电流表指针刚好达到所选量程的最大刻度值处，R2被短路，只有滑动变阻器和R1串联接入电路，此时的电流为0.6A，根据串联电路电阻规律结合欧姆定律可得
……⑥
联立⑤⑥解得R'1=-15Ω。故不符合题意。
故电压表量程为0~3V，R1=5Ω。
21．
【来源】江苏省镇江市润州区2023-2024学年九年级上学期期中考试物理试题
【详解】动力臂是支点到动力作用线的距离。已知动力臂l1，过其右侧端点做垂线，即为动力作用线，动力作用点在杠杆上，所以动力作用线与杠杆的交点就是动力作用点，然后标出箭头，即为动力F1，如图所示：
22．
【来源】四川省成都实验外国语学校2023-2024学年九年级上学期期中物理试题
【详解】已知电流表要串联在电路中，电压表要并联在用电器两端，由电路图可知，灯泡L1和灯泡L2不能串联起来，故灯泡L1和灯泡L2是并联关系，则填表如图所示：
23．
【来源】山东省青岛市城阳区2023-2024学年九年级上学期11月期中物理试题
【详解】由题意可知，Rx是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻，压敏电阻Rx与定值电阻R0串联，要组成电路需要与电源、开关串联，当所称量物体对压敏电阻的压力增大时，因压敏电阻Rx的阻值随所受压力的增大而减小，所以电路的总电阻减小，由可知，电路中的电流增大，R0两端的电压增大，因串联电路中总电压等于各分电压之和，所以，Rx两端的电压减小，由电压表的示数随所称量物体对压敏电阻的压力增大而减小可知，电压表应并联在Rx两端，如图所示：
24． 右 测量力臂 1 弹簧测力计未沿竖直方向 能 变小 不变
【来源】江苏省泰兴市2023-2024学年九年级上学期期中学情调查物理试题
【详解】（1）[1][2]如图甲所示，杠杆左低右高，说明杠杆重心偏左，可将杠杆两端的平衡螺母向右调节，直到杠杆保持水平平衡；当杠杆水平平衡时，可以直接读出力臂的长度，便于测量力臂。
（2）[3]如图乙所示，在杠杆A点挂2个钩码，每个钩码重均为0.5N，则杠杆A点受到竖直向下的拉力为1N，设每个小格的长度为L，根据杠杆平衡条件F1l1=F2l2可得杠杆的B点受到竖直向下的拉力为
所以应该在杠杆的B点挂1个钩码，才能使杠杆在水平位置平衡。
[4]如果弹簧测力计在杠杆的B点沿竖直向下的方向拉，要使杠杆仍保持水平平衡，测力计的示数应为0.5N，实验中发现弹簧测力计示数为1N，说明拉力的力臂变小了，也就是弹簧测力计没有沿竖直方向向下拉。
（3）[5]如图丙所示，只要在测量前杠杆平衡，就能继续探究杠杆的平衡条件，所以当平衡螺母遗失，在杠杆支点右侧适当的位置粘了块橡皮泥后杠杆恰好在水平位置平衡，此装置能够继续用来完成探究杠杆平衡条件的实验。
（4）[6]力臂是过杠杆支点到力作用线的距离，如图所示，当杠杆由图丁的位置变成图戊的位置时，支点到力作用线的距离变小，所以拉力F的力臂变小。
[7]如图所示，当杠杆由图丁的位置变成图戊的位置时，动力臂和阻力臂的比值不变，根据杠杆平衡条件可得动力和阻力的比值也不变，因为钩码对杠杆向下的拉力不变，所以弹簧测力计对杠杆向上的拉力也不变，即测力计的示数不变。
25． 甲和丙 升高的温度 D 0.4 >
【来源】江苏省南通市崇川区2023-2024学年九年级上学期期中学业质量监测物理试题
【详解】（1）[1]实验一是探究质量相等的不同燃料燃烧时放出的热量，据控制变量法，除了燃料的种类不同，其它因素都应相同，所以应选用甲、丙两套装置进行实验。
[2]燃料燃烧放出热量，液体吸收的热量不同，升高的温度也不同，所以实验时通过比较液体温度变化来反映燃料燃烧放热的多少。
（2）[3]由第（1）小题知，图甲和丙可完成实验一。实验二探究不同物质吸热升温现象，据控制变量法，除了液体种类不同，其它因素应相同，所以可将图乙的燃料换成1或3，或者将图丙中的燃料换成2，故ABC不符合题意，D符合题意。
故选D。
（3）[4]两燃料充分燃烧用时5min，放出的热量分别为
，
且
所以
由图丁知，5min内，a、b液体升温分别为
，
燃料燃烧放出的热量全部被液体吸收，a、b液体吸收的热量分别为
，
即
解得，。
（4）①[5]由题意知，K的表达式
②[6]由第（3）小题分析知，a液体的比热容比b的比热容小，则吸收相同热量时，相同质量的a升温比b快，所以液体a的K值比b的K值大。
26． 横截面积 B C 灯泡亮度 乙 灯泡对电路有保护作用
【来源】吉林省松原市乾安县2020-2021学年九年级上学期期中物理试题
【详解】（1）[1]由表中实验数据可知，甲、乙两根导体的长度与材料相同而横截面积不同，可以探究导体电阻大小与横截面积是否有关。
（2）[2][3]由表中实验数据可知，甲、乙两导体的材料与长度相同而横截面积不同，丙、丁的横截面积相同而长度不同，要探究导体电阻与导体长度、材料、横截面积的关系，根据表中实验数据可知，应控制甲、丙的材料不同，因此丙应选择材料B锰铜丝，甲、丁的材料不同或丙、丁的材料不同，所以丁应选C镍铬丝或锰铜丝。
（3）[4]电阻的大小是不便于直接观察的，所以我们将电阻的大小转化成所串联的小灯泡的亮度来观察，即在电压一定时，灯泡越亮，表明电阻越小。即通过观察小灯泡的亮度来比较电阻丝阻值的大小。
（4）[5]将灯泡换为电流表，a、b间的电阻决定电路中的电流，因此当a、b间电阻过小时，电流会过大，电路可能会被烧坏，所以乙同学的改进更好一些。
[6]在原电路中串联一个电流表，灯泡仍串联在电路中，灯泡可以起到保护电路的作用，防止当a、b间电阻过小时，电流过大，电路被烧坏。
27． A D B 0.2 100 10~20Ω 25
【来源】重庆市第八中学2022-2023学年九年级下学期期末开学考试物理试题
【详解】（1）[1]由乙图可知，电阻R被短路，应使R串联到电路中，并使电压表并联在R两端，故作图如下：
（2）[2]闭合开关前，应使滑片应置于阻值最大处，即远离下面的接线柱，所以滑片移到A端。
（3）[3]电路正确连接后，闭合开关，电流表无示数，说明电路可能存在断路，电压表无示数，说明与电阻并联的电阻R以外的部分断路，即滑动变阻器断路，故D符合题意，ABC不符合题意。
故选D。
（4）[4]由表中数据可知，当电压表示数为1V时，电路中的电流为0.1A，此时滑动变阻器两端的电压为
U滑=U-UR=9V-1V=8V
滑动变阻器接入的电阻为
故选用B滑动变阻器。
（5）[5]电流表接的是小量程，分度值为0.02A，所以丙图电流表示数为0.2A。
[6]由（4）小问可知，接入电路的定值电阻的阻值为
由于只更换了电源，保持其它连接不变，即定值电阻为10Ω，闭合开关前，滑片在最大阻值90Ω处，闭合开关后，电流表的示数为0.06A，所以此时电源电压为
调节滑动变阻器后，电流表示数如图丙所示，图丙电流表接的是小量程，分度值为0.02A，所以电流表示数为0.2A，此时定值电阻R两端的电压为
U定=I′′R=0.2A×10Ω=2V
即控制的定值电阻两端的电压为2V不变。由于定值电阻和滑动变阻器串联，当定值电阻接入50Ω时，滑动变阻器需接入的电阻为
解R滑大′=100Ω。所以为了完成4组实验，应将滑动变阻器的最大阻值换成至少为100Ω的。
[7]如果不更换滑动变阻器，需要串联电阻的最小值为
Rmin=100Ω-90Ω=10Ω
当使用10Ω的电阻进行实验时，10Ω的电阻、滑动变阻器和串联的电阻三个串联，10Ω的电阻两端的电压为2V，滑动变阻器和串联电阻需分4V电压，当滑动变阻器接入阻值为0时，串联电阻最大，所以
解得R串max=20Ω，即串联的定值电阻的范围是是10~20Ω。
（6）[8]实验时定值电阻和滑动变阻器两端的电压之比为
2V∶4V=R∶R滑=1∶2
即滑动变阻器接入的电阻始终是定值电阻的2倍；而记录的数据中有一组为“50Ω 0.06A”，即接入50Ω的电阻是，通过它的电流为0.06A，此时定值电阻两端的电压为
U实=0.06A×50Ω=3V
分得电源电压的一半，说明滑动变阻器接入的电阻也是50Ω，由于更换电阻后没有移动滑片，所以上一次滑动变阻器接入的电阻为50Ω，而滑动变阻器接入的电阻始终是定值电阻的2倍，所以此次实验的前一次小琳选择25Ω的电阻进行的实验。
28． 使电压表示数保持不变，并记录此时电流表示数 当导体两端的电压一定时，通过导体的电流与导体的电阻成反比 灯丝电阻随温度的升高而增大 I0 保持不动
【来源】2023年江苏省南京市玄武区中考二模物理试题
【详解】（1）[1]原电路图中，电流表与定值电阻并联，电压表串联在电路中是错误的，在探究电流与电阻的关系实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端，如下图所示：
（2）[2]排除故障后，小明将5Ω的电阻换成10Ω的电阻接入电路，根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变，故接下来的操作是，调节滑动变阻器滑片，使电压表示数保持不变，并记录此时电流表示数。
[3]根据表中数据可知，当电阻增大为原来的几倍，电流就减小为原来的几分之一，故可得出结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
（3）[4]由图乙可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据P=UI可知，灯泡功率变大，温度升高，灯丝电阻随温度的升高而增大，故L1的U-I图像不是直线。
（4）[5][6][7]实验步骤：
①闭合开关S，将开关S0接1、调节滑动变阻器的滑片P，使电流表的示数为I0，此时L2正常发光；
②将开关S0由1改接到2，滑动变阻器的滑片P保护不动，若此时电流表的示数为I1（I1小于灯泡L1的额定电流；
③在步骤①中，L1短路，L2与滑动变阻器串联，调节滑动变阻器的滑片P，使电流表的示数为，此时L2正常发光；
在步骤②中，L2短路，L1与滑动变阻器串联，因电流为I1，由图丙知，L1对应的电压为U1，根据串联电路的规律和欧姆定律，则滑动变阻器接入电路的阻值
在步骤①中，由欧姆定律，滑动变阻器两端的电压为
根据串联电路电压的规律，L2的额定电压为
则灯泡L2正常发光时的电阻为
29．（1）；（2）15%；（3）
【来源】江苏省常州市溧阳市2023-2024学年九年级上学期11月期中物理试题
【详解】解：（1）加热2min水升高的温度为

水吸收的热量为

（2）加热2min消耗酒精的质量为

加热2min酒精释放总热量为

酒精灯的加热效率为

（3）加热1min酒精释放总热量为

加热1min沙子吸收的热量为

沙子的比热容为
答：（1）水吸收的热量为2.52×104J；
（2）对水加热的效率为15%；
（3）沙子的比热容为。
30．（1）300Ω；（2）30℃；（3）6V；（4）100Ω-300Ω
【来源】江苏省宿迁市宿城区2022-2023学年九年级上学期期末物理试题
【详解】解：（1）由电路图可知，R1与Rt串联，电流表测电路中的电流。根据欧姆定律可知此时电路中Rt的电阻
（2）当电流表示数为0.015A时，Rt的电阻为300Ω，从图乙可知环境温度是30℃；
（3）设电源电压为U，当电流表示数为0.015A时，电源电压
U=0.015A×R+4.5V①
当环境温度为20℃，从图乙可知Rt的阻值为400Ω，将电阻箱的阻值调为2R时，发现电流表示数为0.01A，则电源电压
U=0.01A×2R+0.01A×400Ω②
由①②得到
U=6V，R=100Ω
（4）由图乙可知，环境温度为40℃时，热敏电阻的阻值R′t=200Ω，由电流表的量程为0～0.6A和电阻箱允许通过的最大电流为0.02A可知，电路中的最大电流I大=0.02A，则电路的最小总电阻
所以，电阻箱接入电路中的最小阻值
R1′=R小-R′t=300Ω-200Ω=100Ω
电阻箱最大电阻为300Ω，则电阻箱允许接入电路的阻值调节范围是100Ω~300Ω。
答：（1）此时电路中Rt的电阻是300Ω；
（2）当电流表示数为0.015A时，环境温度是30℃；
（3）当环境温度为20℃，将电阻箱的阻值调为2R时，发现电流表示数为0.01A，求电源电压是6V；
（4）若温度为40℃，则电阻箱允许接入电路的阻值调节范围是100Ω~300Ω。
导体编号
甲
乙
丙
丁
长度/m
1.0
1.0
1.0
0.5
横截面积/mm2
1.2
2.4
1.2
1.2
材料
镍铬丝
镍铬丝
实验次数
1
2
3
电压U/V
1.0
2.0
3.0
电流I/A
0.1
0.2
0.3
实验序号
①
②
③
④
电阻R/Ω
5
10
20
25
电流I/A
0.40
0.20
0.10
0.08
1
2
3
4
5
6
7
8
9
10
11
12
C
C
C
B
B
B
B
D
C
D
C
B
