2024届高考物理一轮复习——9.4测量金属的电阻率讲义

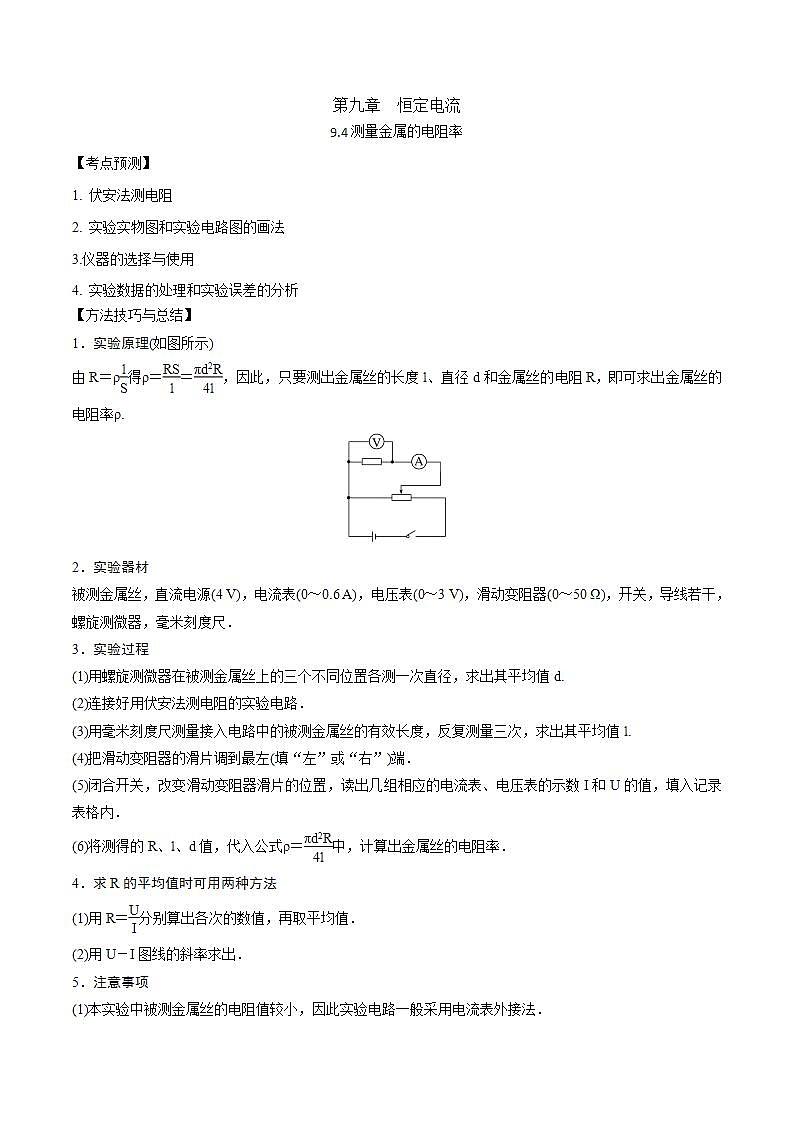

第九章　恒定电流9.4测量金属的电阻率【考点预测】1. 伏安法测电阻2. 实验实物图和实验电路图的画法3.仪器的选择与使用4. 实验数据的处理和实验误差的分析【方法技巧与总结】1．实验原理(如图所示)由R＝ρeq \f(l,S)得ρ＝eq \f(RS,l)＝eq \f(πd2R,4l)，因此，只要测出金属丝的长度l、直径d和金属丝的电阻R，即可求出金属丝的电阻率ρ.2．实验器材被测金属丝，直流电源(4 V)，电流表(0～0.6 A)，电压表(0～3 V)，滑动变阻器(0～50 Ω)，开关，导线若干，螺旋测微器，毫米刻度尺．3．实验过程(1)用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，求出其平均值d.(2)连接好用伏安法测电阻的实验电路．(3)用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量三次，求出其平均值l.(4)把滑动变阻器的滑片调到最左(填“左”或“右”)端．(5)闭合开关，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I和U的值，填入记录表格内．(6)将测得的R、l、d值，代入公式ρ＝eq \f(πd2R,4l)中，计算出金属丝的电阻率．4．求R的平均值时可用两种方法(1)用R＝eq \f(U,I)分别算出各次的数值，再取平均值．(2)用U－I图线的斜率求出．5．注意事项(1)本实验中被测金属丝的电阻值较小，因此实验电路一般采用电流表外接法．(2)测量被测金属丝的有效长度，是指测量被测金属丝接入电路的两个端点之间的长度，亦即电压表两端点间的被测金属丝长度，测量时应将金属丝拉直，反复测量三次，求其平均值．(3)测金属丝直径一定要选三个不同部位进行测量，求其平均值．(4)在用伏安法测电阻时，通过被测金属丝的电流不宜过大(电流表用0～0.6 A量程)，通电时间不宜过长，以免金属丝的温度明显升高，造成其电阻率在实验过程中逐渐增大．(5)若采用图像法求电阻阻值的平均值，在描点时，要尽量使各点间的距离拉大一些，连线时要尽可能地通过较多的点，不在直线上的点均匀分布在直线的两侧，个别明显偏离较远的点应舍去．6．误差分析(1)金属丝直径、长度的测量、读数等人为因素带来误差．(2)测量电路中电流表及电压表对电阻测量的影响，因为电流表外接，所以R测
