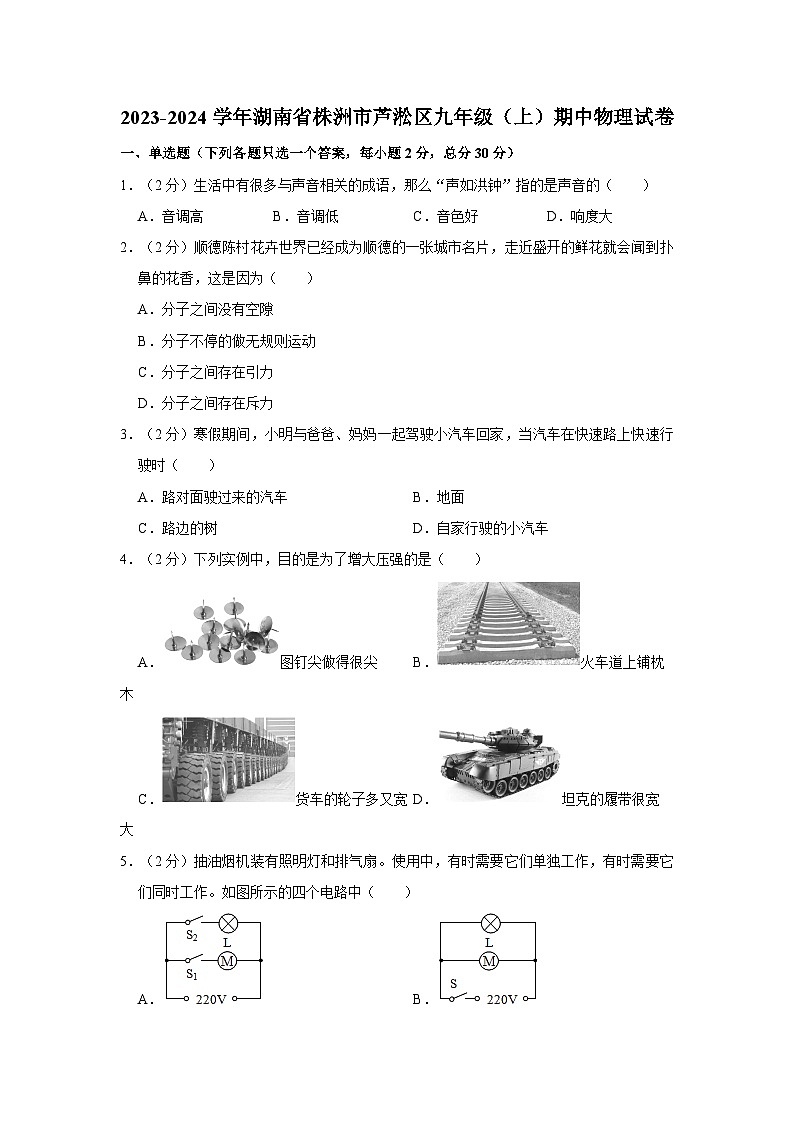

湖南省株洲市芦淞区2023-2024学年九年级上学期期中物理试卷

这是一份湖南省株洲市芦淞区2023-2024学年九年级上学期期中物理试卷，文件包含三角函数及解三角形大题专题练习卷参考答案doc、三角函数及解三角形专题卷docx等2份试卷配套教学资源，其中试卷共21页， 欢迎下载使用。

1．（2分）生活中有很多与声音相关的成语，那么“声如洪钟”指的是声音的（ ）
A．音调高B．音调低C．音色好D．响度大
2．（2分）顺德陈村花卉世界已经成为顺德的一张城市名片，走近盛开的鲜花就会闻到扑鼻的花香，这是因为（ ）
A．分子之间没有空隙
B．分子不停的做无规则运动
C．分子之间存在引力
D．分子之间存在斥力
3．（2分）寒假期间，小明与爸爸、妈妈一起驾驶小汽车回家，当汽车在快速路上快速行驶时（ ）
A．路对面驶过来的汽车B．地面
C．路边的树D．自家行驶的小汽车
4．（2分）下列实例中，目的是为了增大压强的是（ ）
A．图钉尖做得很尖B．火车道上铺枕木
C．货车的轮子多又宽D．坦克的履带很宽大
5．（2分）抽油烟机装有照明灯和排气扇。使用中，有时需要它们单独工作，有时需要它们同时工作。如图所示的四个电路中（ ）
A．B．
C．D．

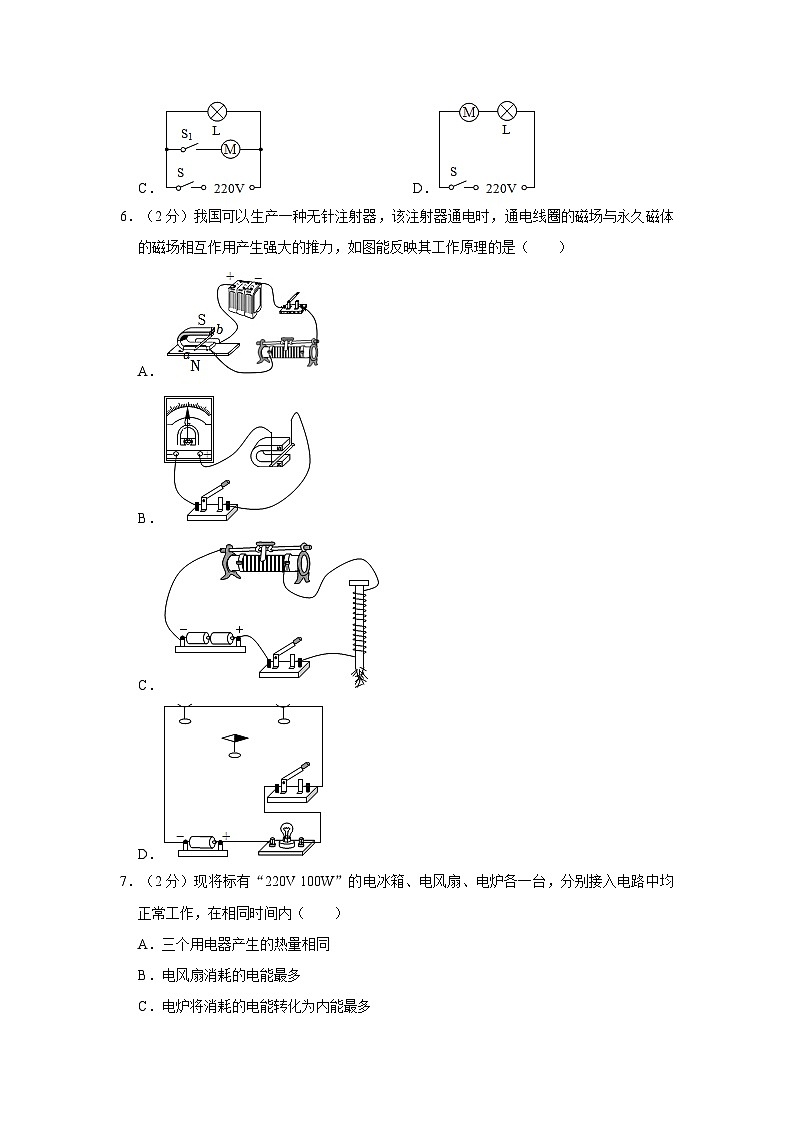

6．（2分）我国可以生产一种无针注射器，该注射器通电时，通电线圈的磁场与永久磁体的磁场相互作用产生强大的推力，如图能反映其工作原理的是（ ）
A．
B．
C．
D．
7．（2分）现将标有“220V 100W”的电冰箱、电风扇、电炉各一台，分别接入电路中均正常工作，在相同时间内（ ）
A．三个用电器产生的热量相同
B．电风扇消耗的电能最多
C．电炉将消耗的电能转化为内能最多
D．单独将电冰箱接入电路时，电能表转得最快
8．（2分）如图所示，其中一个力与其它三个力所产生的作用效果不同的是（ ）
A．用力压弹簧
B．小铁球受到磁体的作用
C．撑杆被压弯
D．用力拉开弓
9．（2分）在闷热的夏天，从冰箱里取出冰镇饮料。过一会儿，瓶子外壁会出现许多小水珠。对其形成原因（ ）
A．周围水蒸气液化而来B．瓶中水蒸气液化流下
C．由饮料瓶壁渗漏出来D．由手指沾附到瓶壁上
10．（2分）如图所示电路中，电源电压为6V，当开关S闭合后，产生这一现象的原因可能是（ ）
A．灯泡L1处短路B．灯泡L2处短路
C．灯泡L1处断路D．灯泡L2处断路
11．（2分）如图所示，舞蹈演员站在平面镜前训练。下列说法错误的是（ ）
A．演员在平面镜中成虚像
B．演员靠近平面镜时，像也靠近平面镜
C．演员远离平面镜时，像大小不变
D．像离平面镜比演员本人离平面镜要远一些
12．（2分）关于如图所示的电能表，下列说法正确的是（ ）
A．电能表是测量家中用电器电功率的仪表
B．电能表此时的读数为200kW•h
C．只将一盏标有“220V 100W”的电灯接在电路中，正常工作1h，转盘转72圈
D．该电能表允许接入的家用电器最大总功率为2000W
13．（2分）用盐水选种时，需要配制密度为1.063×103kg/m3的盐水。现已有500mL的盐水，其质量为0.52kg，要达到上述要求（ ）
A．加水B．加盐
C．既不加盐，也不加水D．无法判断
14．（2分）甲、乙两车分别从位于同一笔直公路上的A、B两地同时出发，向相同方向做匀速直线运动。两车的s﹣t图像分别如图（a）、（b）所示甲、v乙，当t＝50s时，两车第一次相距500m。则下列说法正确的是（ ）
A．v甲＝30m/s，v乙＝20m/s
B．AB两地之间的距离为500m
C．当t＝150s时，甲、乙两车再次相距500m
D．当t＝200s时，甲、乙两车相距2000m
15．（2分）如图所示，长度相同、横截面积不同的同种金属棒甲、乙连接在一起后接在电源两端，若两导体电阻为R甲、R乙，通过两导体的电流为I甲、I乙，则（ ）
A．R甲＜R乙，I甲＞I乙B．R甲＞R乙，I甲≤I乙
C．R甲＜R乙，I甲＝I乙D．R甲＞R乙，I甲＝I乙
二、双选题（下列各题每小题均选两个答案，全选对每小题3分，选对但不全每小题3分，选错0分，本大题总共15分）
（多选）16．（3分）如图甲所示，在一张白纸上画出两个大小和方向都相同的箭头，然后将玻璃杯放在箭头正前方，会看到下面的箭头改变了方向，如图乙所示。那么关于图乙中发生的现象（ ）
A．我们看到下面的箭头是一个虚像
B．我们看到下面的箭头是一个实像
C．玻璃杯靠近白纸，下面的箭头的像会再次改变方向
D．玻璃杯远离白纸，下面的箭头的像会变长
（多选）17．（3分）在如图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小。将螺线管一端靠近磁敏电阻R，闭合S1、S2，下列说法正确的是（ ）
A．螺线管左端为S极，右端为N极
B．R1的滑片向左移，电压表示数增大
C．R1的滑片向右移，电流表示数减小
D．在螺线管中插入铁芯，电压表示数减小
（多选）18．（3分）用两个相同的电热器给质量同为2kg的物质甲和水加热，它们的温度随时间的变化关系如图所示，据此判断甲物质10min吸收的热量和比热容分别为（ ）
A．2.1×103J/（kg•℃）B．2.4×105J
C．2.52×103J/（kg•℃）D．2.52×105J
（多选）19．（3分）如图所示的甲、乙两个电热器，其电源电压相同，电阻丝R1、R2的阻值不变，相同的托盘上放有相同的石蜡。当闭合开关S时，下列说法正确的是（ ）
A．甲中的石蜡比乙中的石蜡熔化得快
B．甲中通过R1的电流大于乙中通过R1的电流
C．甲中R2两端的电压小于乙中R2两端的电压
D．要使两块石蜡均完全熔化，则甲电路通电时间更长
（多选）20．（3分）同一水平面上的甲、乙两个相同的容器盛有不同的液体将两个相同的物块分别放入两容器中．当两物块静止时，两容器中液面恰好相平，两物块所处的位置如图所示（ ）
A．甲容器中液体的密度较小
B．甲容器中物块排开液体的重力较大
C．乙容器底部受到液体的压力较大
D．乙容器对水平面的压强较小
三、非选择题（本大题总共55分）
21．（4分）如图是某一单元知识网络图，请按要求进行填空。
（1）在A处填写一种物体的状态：A 。
（2）物态变化B的过程是 。（填“吸热”、“放热”）
（3）填空：C （填一个自然现象），D （填物态变化名称）。
22．（4分）如图为2014年世界杯足球比赛中的一个场景。足球离开运动员的脚后会继续运动，这是因为足球具有 ；在球场上滚动的足球会停下来是因为足球受到 作用的缘故，这说明力可以改变物体的 。踢球时，运动员即便用的力大小和方向都相同，球的飞行线路、旋转情况也会不尽相同 有关。
23．（5分）如图所示，活塞B被销钉K锁住，气缸A密封着压缩气体（与外界无热传递），若不计摩擦，销钉K拔出后，压缩气体对活塞 ，温度计的示数会 （填变化情况），气体的 能转化为活塞的 能，相当于汽油机的 冲程。
24．（6分）如图所示是“探究滑动摩擦力的大小与哪些因素有关”的实验。
（1）实验前要把弹簧测力计在 （选填“水平”或“竖直”）方向上校零。
（2）实验时要在水平面上 直线拉动木块，使拉力 （选填“大于”“小于”或“等于”）滑动摩擦力。
（3）如图乙所示，木块上放砝码是为了改变 的大小；分析比较 两实验可知：滑动摩擦力的大小与压力的大小有关。
（4）分析比较甲、丙两次实验的结果可知：在压力相同时，接触面越粗糙，滑动摩擦力 。
25．（8分）在“测量斜面的机械效率”实验中，实验器材有：长木板、支架、弹簧测力计、刻度尺、重力为5.4N木块（带挂钩）如图一所示，用弹簧测力计沿斜面向上匀速拉动木块。
（1）如图二所示，此时弹簧测力计对木块的拉力为 N；
（2）将木块匀速拉到斜面顶端，有用功为 J，总功为 J，斜面的机械效率为 ；
（3）木块与斜面的摩擦力为 N；
（4）在实验中若加速拉动木块到斜面顶端，则测得的机械效率与匀速拉动木块比较 （填“偏大”、“偏小”或“不变”）。
26．（8分）为测量一个铭牌上标有“2.5V”小灯泡的电阻，小刚准备了如下实验器材：电压恒为3V的电源、电压表、电流表、滑动变阻器、开关、导线若干。
（1）图甲的电路中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线正确连接电路；
（2）正确连接电路以后，在闭合开关前，应将变阻器的滑片移到 （填“A”或“B”）端；
（3）排除电路故障后，当小灯泡发光时，电压表和电流表的示数，此时小灯泡的电阻是 Ω；若想测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 （选填“A”或“B”）端移动。
27．（10分）图甲是某款电热水龙头，即开即热、冷热兼用，图乙是它的原理电路图。R1、R2为电热丝，通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换
不考虑温度对电阻丝阻值的影响，请回答下列问题：
（1）开关部位与1、2接触时水龙头放出的是 水（答“温”或“热”），此时电路中的电流为 A。
（2）水龙头正常放1min热水，它消耗的电能为 kW•h。
（3）R2的电阻值多大？
28．（10分）某仓库用定滑轮、质量m的箱子等设备将质量为M的货物由二楼运送到三楼（图甲）。在此过程中绳子对货物做功与时间W﹣t图像如图乙。货物在上升过程的速度始终不变，若不计绳重和摩擦
（1）将货物装入箱子的过程中，耗时 s；
（2）装货物前与装货物后，在上升过程中，绳子拉力的功率之比P前：P后＝ ；
（3）货物的质量M为多大？
2023-2024学年湖南省株洲市芦淞区九年级（上）期中物理试卷
参考答案与试题解析
一、单选题（下列各题只选一个答案，每小题2分，总分30分）
1．（2分）生活中有很多与声音相关的成语，那么“声如洪钟”指的是声音的（ ）
A．音调高B．音调低C．音色好D．响度大
【答案】D
【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。听声能辨人，是因为不同人发出的声音的音色不同。
【解答】解：声音的特征有：音调、响度；“声如洪钟”是指声音的大小，故D正确。
故选：D。
2．（2分）顺德陈村花卉世界已经成为顺德的一张城市名片，走近盛开的鲜花就会闻到扑鼻的花香，这是因为（ ）
A．分子之间没有空隙
B．分子不停的做无规则运动
C．分子之间存在引力
D．分子之间存在斥力
【答案】B
【分析】物质由分子组成的，分子在不停地做无规则运动，这就是扩散现象形成的原因。
【解答】解：人们能闻到花香是因为分子在不断运动，花香的分子运动到空气中，使人感觉到了香味。
故选：B。
3．（2分）寒假期间，小明与爸爸、妈妈一起驾驶小汽车回家，当汽车在快速路上快速行驶时（ ）
A．路对面驶过来的汽车B．地面
C．路边的树D．自家行驶的小汽车
【答案】D
【分析】在研究机械运动时，假定不动的物体叫参照物，判断一个物体相对于哪一个物体在运动，就要看这个物体相对于哪个物体位置发生变化。
【解答】解：ABC、以路对面驶过来的汽车、路边的树为参照物，是运动的；
D、以自家行驶的小汽车为参照物，是静止的。
故选：D。
4．（2分）下列实例中，目的是为了增大压强的是（ ）
A．图钉尖做得很尖B．火车道上铺枕木
C．货车的轮子多又宽D．坦克的履带很宽大
【答案】A
【分析】（1）增大压强的方法：在受力面积一定时，增大压力；在压力一定时，减小受力面积。
（2）减小压强的方法：在受力面积一定时，减小压力；在压力一定时，增大受力面积。
【解答】解：A、图钉尖做得很尖，减小受力面积来增大压强。
B、火车道上铺枕木，故B不符合题意；
C、货车的轮子多又宽，故C不符合题意；
D、坦克的履带很宽大，故D不符合题意。
故选：A。
5．（2分）抽油烟机装有照明灯和排气扇。使用中，有时需要它们单独工作，有时需要它们同时工作。如图所示的四个电路中（ ）
A．B．
C．D．
【答案】A
【分析】根据并联电路的特点知，当两个用电器并联时，可以做到相互不影响。
【解答】解：由题意知，风扇与灯泡是相互不影响的，且各支路上有一个开关控制。
故选：A。
6．（2分）我国可以生产一种无针注射器，该注射器通电时，通电线圈的磁场与永久磁体的磁场相互作用产生强大的推力，如图能反映其工作原理的是（ ）
A．
B．
C．
D．
【答案】A
【分析】无针注射器通电时，通电线圈的磁场与永久磁体的磁场相互作用产生强大的推力，使药液以高速注入皮肤，这与电动机的原理相同，工作时将电能转化为机械能。
【解答】解：根据题意可知，无针注射器是依靠磁场对通电线圈有力的作用，这与电动机的原理相同；
A、题图是电动机的工作原理图；
B、题图是发电机的工作原理图；
C、题图是电磁铁，故C不符合题意；
D、题图是奥斯特实验，故D不符合题意。
故选：A。
7．（2分）现将标有“220V 100W”的电冰箱、电风扇、电炉各一台，分别接入电路中均正常工作，在相同时间内（ ）
A．三个用电器产生的热量相同
B．电风扇消耗的电能最多
C．电炉将消耗的电能转化为内能最多
D．单独将电冰箱接入电路时，电能表转得最快
【答案】C
【分析】电功率是表示电流做功快慢的物理量，用电器正常工作时，实际功率等于其额定功率；用电器工作时，将电能转化成其他形式的能；电能表是测量用电器消耗电能的仪表，相同时间内，消耗电能越多，电能表的转盘转的越快。
【解答】解：
（1）由题知，电冰箱、电炉的额定功率相同，正常工作时三个用电器消耗电能一样多，电冰箱和电风扇工作时，还转化为其他形式的能，所以电炉消耗电能转化为内能最多，故AB错误；
（2）三个用电器的额定功率相同，正常工作时，电流做功快慢相同、电风扇，电能表转盘的转速相同。
故选：C。
8．（2分）如图所示，其中一个力与其它三个力所产生的作用效果不同的是（ ）
A．用力压弹簧
B．小铁球受到磁体的作用
C．撑杆被压弯
D．用力拉开弓
【答案】B
【分析】力的作用效果有两个：①力可以改变物体的形状即使物体发生形变；②力可以改变物体的运动状态，包括物体的运动速度大小发生变化、运动方向发生变化。
【解答】解：A、用力压弹簧；
B、小铁球受到磁体的作用，即力改变了物体的运动状态；
C、撑杆跳运动员对竿的拉力；
D、用力拉开弓；
由此可知，B图中力与其它三个力所产生的作用效果不同。
故选：B。
9．（2分）在闷热的夏天，从冰箱里取出冰镇饮料。过一会儿，瓶子外壁会出现许多小水珠。对其形成原因（ ）
A．周围水蒸气液化而来B．瓶中水蒸气液化流下
C．由饮料瓶壁渗漏出来D．由手指沾附到瓶壁上
【答案】A
【分析】液化指物质由气态转变成液态，液化要放热。
【解答】解：冰镇饮料的瓶子外壁会出现许多小水珠，这是因为热的水蒸气碰到冷的玻璃液化而成的。
故选：A。
10．（2分）如图所示电路中，电源电压为6V，当开关S闭合后，产生这一现象的原因可能是（ ）
A．灯泡L1处短路B．灯泡L2处短路
C．灯泡L1处断路D．灯泡L2处断路
【答案】B
【分析】当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；
该电路为串联电路，电压表测量L1两端的电压，根据用电器工作情况以及电压表示数确定电路的具体故障。
【解答】解：因为闭合开关后，有一盏灯泡发光；又因为电压表有示数，所以L2被短路。
故选：B。
11．（2分）如图所示，舞蹈演员站在平面镜前训练。下列说法错误的是（ ）
A．演员在平面镜中成虚像
B．演员靠近平面镜时，像也靠近平面镜
C．演员远离平面镜时，像大小不变
D．像离平面镜比演员本人离平面镜要远一些
【答案】D
【分析】平面镜成像的特点：物体到平面镜的距离与像到平面镜的距离相等，平面镜所成的像与物体关于平面镜对称，平面镜成正立、等大的虚像。
【解答】解：A．根据平面镜成像的特点可知，故A正确；
BD．由于物体到平面镜的距离与像到平面镜的距离相等，像也靠近平面镜、D错误；
C．因平面镜成正立，故演员远离平面镜时，故C正确。
故选：D。
12．（2分）关于如图所示的电能表，下列说法正确的是（ ）
A．电能表是测量家中用电器电功率的仪表
B．电能表此时的读数为200kW•h
C．只将一盏标有“220V 100W”的电灯接在电路中，正常工作1h，转盘转72圈
D．该电能表允许接入的家用电器最大总功率为2000W
【答案】C
【分析】（1）电能表是测量家中用电器消耗电能的仪表；
（2）电能表显示数字中最后一位是小数，单位为kW•h；
（3）利用公式W＝Pt求出该电灯正常工作1h消耗的电能，而“720r/（kW•h）”表示电路中每消耗1kW•h的电能，电能表的转盘转过720圈，据此可求转盘转动的圈数；
（4）“10A”是指电能表平时工作允许通过的最大电流，由P＝UI计算该电能表允许接入的家用电器最大总功率。
【解答】解：A、电能表是测量家中用电器消耗电能的仪表，故A错误；
B、电能表显示数字中最后一位是小数，图中电能表示数为20.0kW•h，故B错误；
C、电灯正常工作的电功率P＝100W＝0.2kW；
“720r/（kW•h）”表示电路中每消耗1kW•h的电能，电能表的转盘转过720圈，所以，100W”的电灯接在电路中，转盘转72圈；
D、“10A”表示电能表允许通过的最大电流为10A，故D错误。
故选：C。
13．（2分）用盐水选种时，需要配制密度为1.063×103kg/m3的盐水。现已有500mL的盐水，其质量为0.52kg，要达到上述要求（ ）
A．加水B．加盐
C．既不加盐，也不加水D．无法判断
【答案】B
【分析】知道配制好盐水的质量和体积，根据公式ρ＝求出其密度，和要求的达到的密度值进行比较即可得出是否符合要求；密度大时，需加水；密度小时，需加盐；
【解答】解：盐水的体积V＝500ml＝500cm3＝5×10﹣4m3
盐水密度：
ρ′＝＝＝1.04×102kg/m3
∵ρ′＜ρ，
∴盐水不符合要求，密度太小。
故选：B。
14．（2分）甲、乙两车分别从位于同一笔直公路上的A、B两地同时出发，向相同方向做匀速直线运动。两车的s﹣t图像分别如图（a）、（b）所示甲、v乙，当t＝50s时，两车第一次相距500m。则下列说法正确的是（ ）
A．v甲＝30m/s，v乙＝20m/s
B．AB两地之间的距离为500m
C．当t＝150s时，甲、乙两车再次相距500m
D．当t＝200s时，甲、乙两车相距2000m
【答案】C
【分析】（1）由图可知6s时甲行驶的路程和乙行驶的路程，根据速度公式计算两车的平均速度；
（2）根据s＝（v乙﹣v甲）t计算t＝50s时乙比甲多行驶的路程，AB的位置不同，结合t＝50s时两车第一次相距500m分析可知AB两地之间的距离；
（3）根据s＝（v乙﹣v甲）t′﹣1000m计算当t＝150s和t＝200s时，甲、乙两车之间的距离。
【解答】解：
A、由图可知6s时甲行驶的路程为120m，根据速度公式可得：v甲＝＝＝20m/s，v乙＝＝＝30m/s；
B、当t＝50s时乙﹣v甲）t′＝（30m/s﹣20m/s）×50s＝500m，
AB的位置不同，若乙在前，t＝50s时，故不可能；
若甲在前，乙在后，乙追上甲，故不可能；
若甲在前，乙在后，乙没有追上甲，甲行驶的路程为s甲′＝v甲t′＝20m/s×50s＝1000m，乙行驶的路程为s乙′＝v乙t′＝30m/s×50s＝1500m，
则AB两地之间的距离为1500m+500m﹣1000m＝1000m，故B错误；
C、当t＝150s时，甲
Δs1＝（v乙﹣v甲）t1﹣1000m＝（30m/s﹣20m/s）×150s﹣1000m＝1500m﹣1000m＝500m，故C正确；
D、当t＝200s时，甲
Δs5＝（v乙﹣v甲）t2﹣1000m＝（30m/s﹣20m/s）×200s﹣1000m＝2000m﹣1000m＝1000m，故D错误。
故选：C。
15．（2分）如图所示，长度相同、横截面积不同的同种金属棒甲、乙连接在一起后接在电源两端，若两导体电阻为R甲、R乙，通过两导体的电流为I甲、I乙，则（ ）
A．R甲＜R乙，I甲＞I乙B．R甲＞R乙，I甲≤I乙
C．R甲＜R乙，I甲＝I乙D．R甲＞R乙，I甲＝I乙
【答案】D
【分析】电阻的大小与导体的材料、长度、横截面积有关，由题意可知两部分电阻的大小关系；
由串联电路的电流规律可知两导体中的电流关系。
【解答】解：
由题知，两金属棒材料和长度均相同，所以甲的电阻比乙的电阻大甲＞R乙；
串联电路中电流处处相等，所以通过两导体的电流I甲＝I乙。
故选：D。
二、双选题（下列各题每小题均选两个答案，全选对每小题3分，选对但不全每小题3分，选错0分，本大题总共15分）
（多选）16．（3分）如图甲所示，在一张白纸上画出两个大小和方向都相同的箭头，然后将玻璃杯放在箭头正前方，会看到下面的箭头改变了方向，如图乙所示。那么关于图乙中发生的现象（ ）
A．我们看到下面的箭头是一个虚像
B．我们看到下面的箭头是一个实像
C．玻璃杯靠近白纸，下面的箭头的像会再次改变方向
D．玻璃杯远离白纸，下面的箭头的像会变长
【答案】BC
【分析】由凸透镜成像的规律知，当物距在一倍焦距以内时，得到正立、放大的虚像；物体在一倍焦距到二倍焦距之间时，得到倒立、放大的实像；物体在二倍焦距以外时，得到倒立、缩小的实像；凸透镜成实像时，物距变大，像距变小，像变小。
【解答】解：
AB、由图可知，且比原来的箭头小一些，凸透镜成倒立缩小的实像可知，故A错误。
C、玻璃杯靠近白纸，当物距小于焦距时、放大的虚像，故C正确；
D、玻璃杯远离白纸，像距变小，所以下面的箭头的像会变短。
故选：BC。
（多选）17．（3分）在如图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小。将螺线管一端靠近磁敏电阻R，闭合S1、S2，下列说法正确的是（ ）
A．螺线管左端为S极，右端为N极
B．R1的滑片向左移，电压表示数增大
C．R1的滑片向右移，电流表示数减小
D．在螺线管中插入铁芯，电压表示数减小
【答案】CD
【分析】（1）利用安培定则判断通电螺线管的磁极；
（2）先分析滑片向左移动时，变阻器接入电路的阻值的变化，然后根据欧姆定律可知电路电流的变化，进一步得出通电螺线管磁性强弱的变化，并确定磁敏电阻阻值的变化，然后根据串联电路分压规律可知电压表示数的变化；
（3）先分析滑片向右移动时，变阻器的阻值的变化，然后根据欧姆定律可知电路电流的变化，进一步得出电磁铁磁性强弱的变化，并确定磁敏电阻的变化，然后根据欧姆定律可知电流表示数的变化；
（4）左图中螺线管与滑动变阻器串联接入电路中，右图中两个电阻串联，电压表测量R两端的电压，电流表测量电路中的电流。先根据在螺线管中插入铁芯后，通电螺线管磁性的强弱变化，然后确定磁敏电阻的变化，最后根据串联电路分压规律可知电压表示数的变化。
【解答】解：由图可知，右侧电路中两电阻串联，电压表测磁敏电阻R两端的电压；
A．电流从通电螺线管的右端流入，利用安培定则判断通电螺线管的左端为N极，故A不正确；
B．R1的滑片向左移，滑动变阻器接入电路的阻值变小，左侧电路中的电流变大，磁敏电阻R的阻值减小，磁敏电阻R两端的电压减小，故B不正确；
C．当滑片P向右滑动时，则左侧电路中的电流变小，因此磁敏电阻的阻值变大，由欧姆定律可知电流表示数变小；
D．在螺线管中插入铁芯，磁敏电阻R的阻值减小，磁敏电阻R两端的电压减小，故D正确。
故选：CD。
（多选）18．（3分）用两个相同的电热器给质量同为2kg的物质甲和水加热，它们的温度随时间的变化关系如图所示，据此判断甲物质10min吸收的热量和比热容分别为（ ）
A．2.1×103J/（kg•℃）B．2.4×105J
C．2.52×103J/（kg•℃）D．2.52×105J
【答案】AD
【分析】由题知物质甲和水质量相同，升高的温度相同时水吸收的热量是物质甲吸收热量的2倍。根据吸热公式Q＝c吸mΔt判断两物质的比热容之间的关系，从而得出物质甲的比热容。
由图象确定甲10min升高的温度，然后根据Q吸＝cmΔt求出甲物质吸收的热量。
【解答】解：
用两个相同的电热器给质量相同的物质甲和水加热，由图象可知：水温度升高60℃需要20min。
所以，质量相同的物质甲和水升高相同的温度需要吸收的热量关系为：Q水吸＝2Q甲吸。
由热量计算公式Q＝cmΔt得：c＝，
则c水＝2c甲。
又因为c水＝8.2×103J/（kg•℃），
所以c甲＝7.1×103J/（kg•℃），故A正确；
由图可知，甲物质10min升高了60℃，
Q甲吸＝c甲m甲Δt甲＝5.1×103J/（kg•℃）×2kg×60℃＝2.52×105J，故B错。
故选：AD。
（多选）19．（3分）如图所示的甲、乙两个电热器，其电源电压相同，电阻丝R1、R2的阻值不变，相同的托盘上放有相同的石蜡。当闭合开关S时，下列说法正确的是（ ）
A．甲中的石蜡比乙中的石蜡熔化得快
B．甲中通过R1的电流大于乙中通过R1的电流
C．甲中R2两端的电压小于乙中R2两端的电压
D．要使两块石蜡均完全熔化，则甲电路通电时间更长
【答案】AB
【分析】由图知，甲中两电阻并联，乙中两电阻串联，根据串联和并联电路特点、欧姆定律、焦耳定律公式分析解答。
【解答】解：由图知，甲中R1、R2并联，乙中R4、R2串联；由题知，相同的托盘上放有相同的石蜡。
A、由串联和并联电路的电阻特点知，由Q＝W＝，在相等时间内，所以甲中石蜡熔化的较快；
BC、由串联和并联电路的电压规律知6两端的电压大于乙中R2两端的电压；
甲电路中R1两端电压大于乙电路中R2两端电压，由I＝知1的电流较大，故B正确；
D、使两块石蜡均完全熔化，甲电路总电阻小于乙t，产生相同热量，故D错误。
故选：AB。
（多选）20．（3分）同一水平面上的甲、乙两个相同的容器盛有不同的液体将两个相同的物块分别放入两容器中．当两物块静止时，两容器中液面恰好相平，两物块所处的位置如图所示（ ）
A．甲容器中液体的密度较小
B．甲容器中物块排开液体的重力较大
C．乙容器底部受到液体的压力较大
D．乙容器对水平面的压强较小
【答案】AC
【分析】（1）根据物体的浮沉情况判断出物体密度与液体密度的关系；
（2）根据物体的浮沉条件判断浮力与重力的关系；
（3）根据p＝ρ液gh得出容器底受到压强的关系，然后利用p＝分析容器底部受到液体的压力关系；
（4）乙液体的密度较大，由m＝ρV可知，乙液体的质量较大，则乙液体的重力较大，容器对水平面的压力等于总重力，底面积相同，根据p＝得出容器对桌面的压强的关系．
【解答】解：A、物体在甲液体中悬浮甲＝ρ物，在乙液体中漂浮，则ρ乙＞ρ物，可知甲液体的密度较小，乙液体的密度较大；
B、物体在甲液体中悬浮浮甲＝G排甲＝G；在乙液体中漂浮浮乙＝G排乙＝G，所以G排甲＝G排乙，故B错误；
C、由A知，深度相同液gh可知，乙液体对容器底的压强大，乙容器底部受到液体的压力较大；
D、甲、乙两个相同的容器，由图知，且乙液体的密度较大，乙液体的质量较大，
容器对水平面的压力等于总重力，而G总＝G容器+G物+G液体，则乙容器的总重力大，对水平桌面的压力较大可知，故D错误．
故选：AC．
三、非选择题（本大题总共55分）
21．（4分）如图是某一单元知识网络图，请按要求进行填空。
（1）在A处填写一种物体的状态：A 液态 。
（2）物态变化B的过程是 吸热 。（填“吸热”、“放热”）
（3）填空：C 露的形成 （填一个自然现象），D 升华 （填物态变化名称）。
【答案】（1）液态；（2）吸热；（3）露的形成；升华。
【分析】（1）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
（2）六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
【解答】解：（1）物质有三种状态，固态、气态。
（2）物态变化B的过程中物质由固态变为液态，是熔化现象。
（3）物态变化C的过程中物质由气态变为液态，是液化现象、雨、露等现象都是液化形成。
物态变化D的过程中物质由固态变为气态，是升华现象；
故答案为：（1）液态；（2）吸热；升华。
22．（4分）如图为2014年世界杯足球比赛中的一个场景。足球离开运动员的脚后会继续运动，这是因为足球具有 惯性 ；在球场上滚动的足球会停下来是因为足球受到 摩擦力 作用的缘故，这说明力可以改变物体的 运动状态 。踢球时，运动员即便用的力大小和方向都相同，球的飞行线路、旋转情况也会不尽相同 作用点 有关。
【答案】惯性；摩擦力；运动状态；作用点。
【分析】（1）一切物体都具有保持原来运动状态不变的性质，叫惯性；
（2）物体的运动并不需要力来维持，物体之所以停止运动，是因为受到摩擦阻力的缘故；力的作用效果：一是改变物体的形状，二是改变物体的运动状态；
（3）力的大小、方向和作用点是力的三要素。力的三要素同时影响力作用效果。
【解答】解：（1）足球离开脚之前处于运动状态，离开脚后。所以继续向前飞行。
（2）在球场上滚动的足球会停下来并不是因为没有受到动力的缘故，而是因为足球受到了草地对足球的摩擦阻力。
（3）使用大小和方向都相同的力踢球，球的飞行线路，一信息中可以说明在力的大小和方向相同时，从而影响了球的飞行线路。
故答案为：惯性；摩擦力；作用点。
23．（5分）如图所示，活塞B被销钉K锁住，气缸A密封着压缩气体（与外界无热传递），若不计摩擦，销钉K拔出后，压缩气体对活塞 做功 ，温度计的示数会 变小 （填变化情况），气体的 内 能转化为活塞的 机械 能，相当于汽油机的 做功 冲程。
【答案】做功；变小；内；机械；做功。
【分析】对物体做功，物体内能增加，温度升高，物体对外做功，物体内能减小。温度降低；
汽油机的做功冲程中高温燃气的内能转化为活塞的机械能。
【解答】解：改变物体内能方式之一是做功。对物体做功，温度升高，物体内能会减小；当把销钉K拔出后，空气内能转化为活塞的机械能，温度降低；
汽油机工作过程中的做功冲程的能量转化与此相同。
故答案为：做功；变小；内；做功。
24．（6分）如图所示是“探究滑动摩擦力的大小与哪些因素有关”的实验。
（1）实验前要把弹簧测力计在 水平 （选填“水平”或“竖直”）方向上校零。
（2）实验时要在水平面上 匀速 直线拉动木块，使拉力 等于 （选填“大于”“小于”或“等于”）滑动摩擦力。
（3）如图乙所示，木块上放砝码是为了改变 压力 的大小；分析比较 甲、乙 两实验可知：滑动摩擦力的大小与压力的大小有关。
（4）分析比较甲、丙两次实验的结果可知：在压力相同时，接触面越粗糙，滑动摩擦力 越大 。
【答案】（1）水平；（2）匀速；等于；（3）压力；甲、乙；（4）越大。
【分析】（1）实验中要沿水平方向拉着物体做匀速直线运动读数，据此分析；
（2）根据二力平衡的条件分析；
（3）（4）实验中对支持面的压力等于物体的重力大小；
影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，根据图中现象得出结论。
【解答】解：（1）因实验中要沿水平方向拉着物体做匀速直线运动，且在水平方向上读数；
（2）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小；
（3）乙图木块上放钩码是为了改变压力的大小；
对比甲、乙两次实验知，压力大小不同，故到结论：滑动摩擦力的大小与压力的大小有关；
（4）对比甲、丙两次实验知，压力大小相同，故得到结论：在压力相同时；
故答案为：（1）水平；（2）匀速；（3）压力；甲、乙。
25．（8分）在“测量斜面的机械效率”实验中，实验器材有：长木板、支架、弹簧测力计、刻度尺、重力为5.4N木块（带挂钩）如图一所示，用弹簧测力计沿斜面向上匀速拉动木块。
（1）如图二所示，此时弹簧测力计对木块的拉力为 1.8 N；
（2）将木块匀速拉到斜面顶端，有用功为 1.08 J，总功为 1.8 J，斜面的机械效率为 60% ；
（3）木块与斜面的摩擦力为 0.72 N；
（4）在实验中若加速拉动木块到斜面顶端，则测得的机械效率与匀速拉动木块比较 偏小 （填“偏大”、“偏小”或“不变”）。
【答案】（1）1.8；（2）1.08；1.8；60%；（3）0.72；（4）偏小。
【分析】（1）先确定弹簧测力计的量程和分度值，再根据指针位置读数；
（2）根据W＝Gh求出有用功，根据W＝Fs求出总功，利用η＝求出这种情况下斜面的机械效率；
（3）根据有用功和总功求出额外功，根据W＝fs求出摩擦力；
（4）重物重力和提升高度不变，有用功不变，加速拉动物体，弹簧测力计的拉力变大，斜面长度不变，拉力所做的总功偏大，利用效率公式分析机械效率变化。
【解答】解：
（1）由图可知，弹簧测力计的分度值为0.2N；
（2）有用功为：
W有＝Gh＝7.4N×0.6m＝1.08J，
总功为：W
总＝Fs＝1.6N×1m＝1.8J，
斜面的机械效率为：
η＝＝×100%＝60%；
（3）额外功：
W额＝W总﹣W有＝1.8J﹣7.08J＝0.72J，
由W额＝fs得，木块所受摩擦力：
f＝＝＝0.72N；
（4）重物重力和提升高度不变，有用功不变，弹簧测力计的拉力变大，拉力所做的总功偏大。
故答案为：（1）1.4；（2）1.08；60%；（4）偏小。
26．（8分）为测量一个铭牌上标有“2.5V”小灯泡的电阻，小刚准备了如下实验器材：电压恒为3V的电源、电压表、电流表、滑动变阻器、开关、导线若干。
（1）图甲的电路中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线正确连接电路；
（2）正确连接电路以后，在闭合开关前，应将变阻器的滑片移到 A （填“A”或“B”）端；
（3）排除电路故障后，当小灯泡发光时，电压表和电流表的示数，此时小灯泡的电阻是 3.8 Ω；若想测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 B （选填“A”或“B”）端移动。
【答案】（1）见解答图；（2）A；（3）3.8；B。
【分析】（1）在测小灯泡的电阻实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端；
（2）为了保护电路，在闭合开关前，应该将滑动变阻器的滑片移动到阻值最大处；
（3）根据图乙两表选用的量程确定分度值读数，利用R＝求出此时小灯泡的电阻；比较电压表示数与灯泡额定电压大小，根据串联电路电压规律和分压原理确定滑动变阻器滑片移动方向。
【解答】解：（1）原电路图中，电压表没有接入电路，灯泡，电压表并联在灯泡两端
；
（2）为了保护电路，在闭合开关前，即A端；
（3）排除电路故障后，当小灯泡发光时，电压表选用小量程，其示数为1.9V，分度值5.02A，此时小灯泡的电阻为：
R＝＝＝3.7Ω；
由于此时电压表示数小于灯泡额定电压2.5V，若想测量小灯泡正常发光时的电阻，根据串联电路电压规律，根据分压原理，故应将滑动变阻器的滑片向B端移动。
故答案为：（1）见解答图；（2）A；B。
27．（10分）图甲是某款电热水龙头，即开即热、冷热兼用，图乙是它的原理电路图。R1、R2为电热丝，通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换
不考虑温度对电阻丝阻值的影响，请回答下列问题：
（1）开关部位与1、2接触时水龙头放出的是 温 水（答“温”或“热”），此时电路中的电流为 5 A。
（2）水龙头正常放1min热水，它消耗的电能为 0.055 kW•h。
（3）R2的电阻值多大？
【答案】（1）温；5；
（2）0.055；
（3）R2的电阻值为22Ω。
【分析】（1）由电路图可知，开关部位与1和2接触时，电路为R1的简单电路，电路的总电阻最大，由P＝UI＝可知，电源的电压不变时，电路的总功率最小，水龙头放出的水是温水，根据P＝UI求出此时电路中的电流；
（2）由表格数据可知，水龙头放热水时其功率，利用P＝求出正常工作1min内消耗的电能；
（3）开关部位与2和3接触时，R1与R2并联，电路的总电阻最小，总功率最大，水龙头放出的水是热水，根据并联电路中各支路独立工作、互不影响可知R1的电功率不变，根据电路中总功率等于各用电器功率之和求出R2的电功率，利用并联电路的电压特点和P＝UI＝求出R2的电阻值。
【解答】解：
（1）由电路图可知，开关部位与1和2接触时8的简单电路，电路的总电阻最大（大于并联时的总电阻）可知，电路的总功率最小，
由表格数据可知，水龙头放出的水是温水时的电功率P温＝1100W，
由P＝UI可得，此时电路中的电流：
I＝＝＝5A；
（2）由表格数据可知，水龙头放热水时其功率P热＝3300W，
由P＝可得
W＝P热t＝3300×10﹣4kW×h＝0.055kW•h；
（3）开关部位与3和3接触时，R1与R4并联，电路的总电阻最小，水龙头放出的水是热水，
因并联电路中各支路独立工作、互不影响，
所以，R1的电功率P温＝1100W不变，
因电路中总功率等于各用电器功率之和，
所以，R2的电功率：
P5＝P热﹣P温＝3300W﹣1100W＝2200W，
因并联电路中各支路两端的电压相等，
所以，R2的电阻值：
R2＝＝＝22Ω。
答：（1）温；6；
（2）0.055；
（3）R2的电阻值为22Ω。
28．（10分）某仓库用定滑轮、质量m的箱子等设备将质量为M的货物由二楼运送到三楼（图甲）。在此过程中绳子对货物做功与时间W﹣t图像如图乙。货物在上升过程的速度始终不变，若不计绳重和摩擦
（1）将货物装入箱子的过程中，耗时 20 s；
（2）装货物前与装货物后，在上升过程中，绳子拉力的功率之比P前：P后＝ 1：2 ；
（3）货物的质量M为多大？
【答案】（1）20；（2）1：2；（3）货物的质量M为60kg。
【分析】（1）根据图乙和题意可知货物装入箱子的过程中耗时；
（2）由图乙可知，装货物前，绳子拉力的功率，知第二阶段绳子对货物做功，由W＝Pt可知装货物后，绳子拉力的功率，从而可得绳子拉力的功率之比；
（3）由W＝Gh知楼层高，根据第二阶段绳子对货物做功W2＝（M+m）gh可得总质量，从而可知货物的质量。
【解答】解：（1）由题意可知，货物由二楼运送到三楼，设备从一楼上升，匀速上升；
（2）由图乙可知，装货物前前＝＝＝150W，
第二阶段绳子对货物做功：W2＝9000J﹣3000J＝6000J，
装货物后，绳子拉力的功率：P后＝＝＝300W，
故绳子拉力的功率之比：P前：P后＝150W：300W＝1：2；
（3）由W＝Gh知楼层高：h＝＝＝5m，
第二阶段绳子对货物做功：W2＝（M+m）gh
可得：总质量m总＝M+m＝＝＝120kg，
货物的质量：M＝m总﹣m＝120kg﹣60kg＝60kg；
故答案为：（1）20；（2）1：4。产品名称
即热式电热水龙头
应用场所
厨房、卫生间
额定功率
温水（1100W）
热水（3300W）
额定电压
220V
额定频率
50Hz
防触电类型
Ⅰ类（最高等级）
产品名称
即热式电热水龙头
应用场所
厨房、卫生间
额定功率
温水（1100W）
热水（3300W）
额定电压
220V
额定频率
50Hz
防触电类型
Ⅰ类（最高等级）
