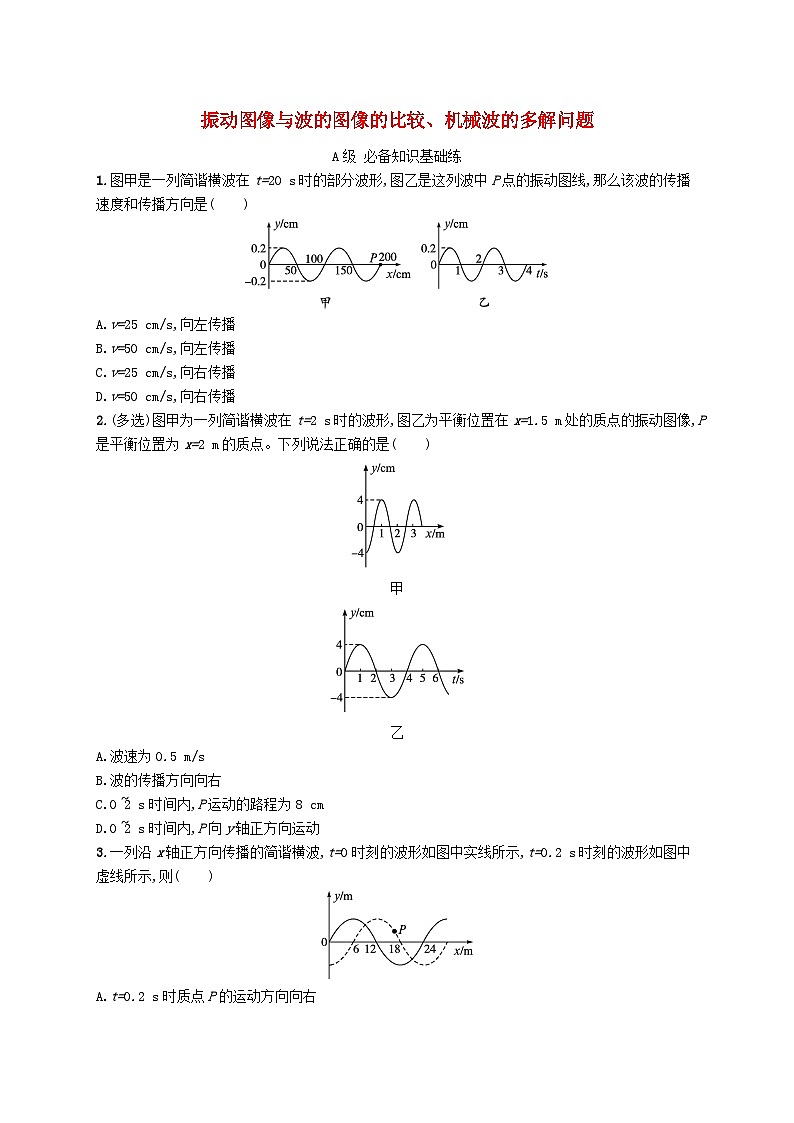

展开振动图像与波的图像的比较、机械波的多解问题
A级 必备知识基础练
1.图甲是一列简谐横波在t=20 s时的部分波形,图乙是这列波中P点的振动图线,那么该波的传播速度和传播方向是( )
A.v=25 cm/s,向左传播
B.v=50 cm/s,向左传播
C.v=25 cm/s,向右传播
D.v=50 cm/s,向右传播
2.(多选)图甲为一列简谐横波在t=2 s时的波形,图乙为平衡位置在x=1.5 m处的质点的振动图像,P是平衡位置为x=2 m的质点。下列说法正确的是( )
甲
乙
A.波速为0.5 m/s
B.波的传播方向向右
C.0~2 s时间内,P运动的路程为8 cm
D.0~2 s时间内,P向y轴正方向运动
3.一列沿x轴正方向传播的简谐横波,t=0时刻的波形如图中实线所示,t=0.2 s时刻的波形如图中虚线所示,则( )

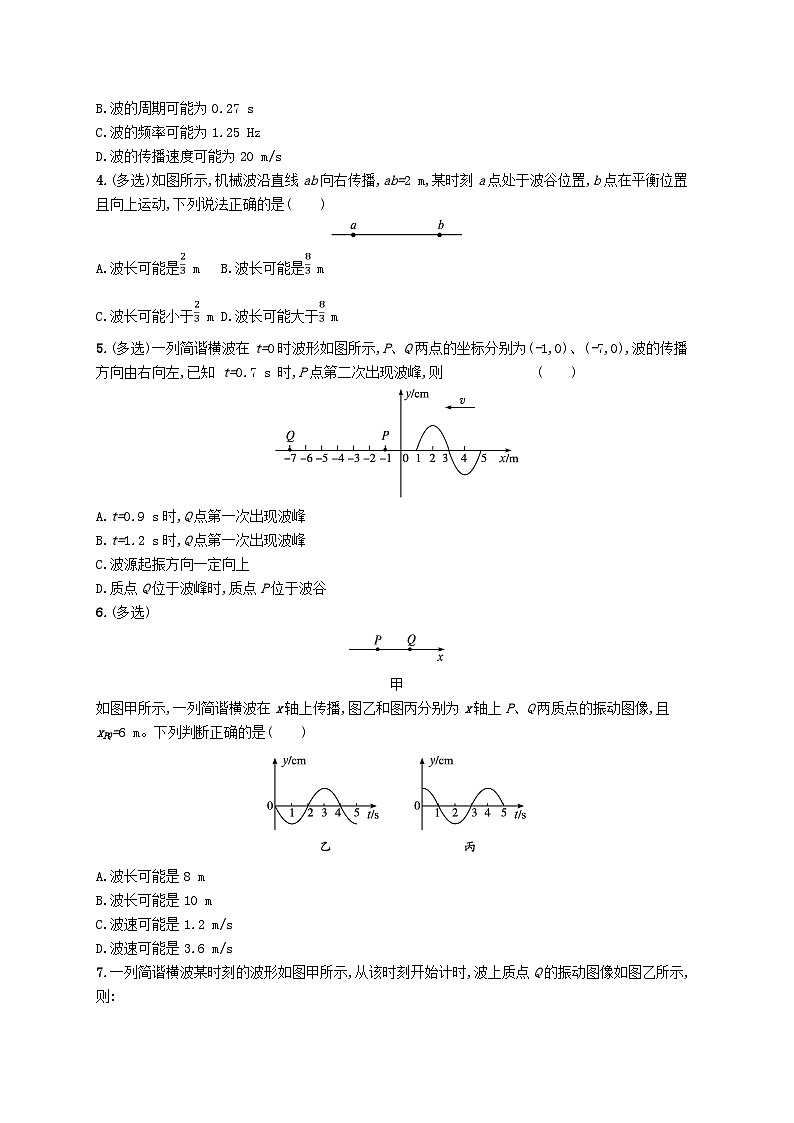

A.t=0.2 s时质点P的运动方向向右
B.波的周期可能为0.27 s
C.波的频率可能为1.25 Hz
D.波的传播速度可能为20 m/s
4.(多选)如图所示,机械波沿直线ab向右传播,ab=2 m,某时刻a点处于波谷位置,b点在平衡位置且向上运动,下列说法正确的是( )
A.波长可能是 m B.波长可能是 m
C.波长可能小于 m D.波长可能大于 m
5.(多选)一列简谐横波在t=0时波形如图所示,P、Q两点的坐标分别为(-1,0)、(-7,0),波的传播方向由右向左,已知 t=0.7 s 时,P点第二次出现波峰,则 ( )
A.t=0.9 s时,Q点第一次出现波峰
B.t=1.2 s时,Q点第一次出现波峰
C.波源起振方向一定向上
D.质点Q位于波峰时,质点P位于波谷
6.(多选)
甲
如图甲所示,一列简谐横波在x轴上传播,图乙和图丙分别为x轴上P、Q两质点的振动图像,且xPQ=6 m。下列判断正确的是( )
A.波长可能是8 m
B.波长可能是10 m
C.波速可能是1.2 m/s
D.波速可能是3.6 m/s
7.一列简谐横波某时刻的波形如图甲所示,从该时刻开始计时,波上质点Q的振动图像如图乙所示,则:
(1)从该时刻起,再经过Δt=0.4 s,质点P的位移、通过的路程分别为多少?
(2)再经多长时间x=45 m处的质点(未画出)第二次位于波峰?
B级 关键能力提升练
8.(多选)一机械波沿x轴传播,图甲为t=0时的波形,此时P、Q两质点的位移均为-1 m,图乙为x=5 m处的A质点的振动图像,则( )
A.这列波向x轴正方向传播,波速为 m/s
B.t=0.2 s时,P、Q两质点加速度相同
C.P质点的振动方程为y=2sint- cm
D.这列波的波动方程为y=2sinx+ cm
9.(多选)一列简谐横波在x轴上传播,图甲和图乙分别为x轴上a、b质点的振动图像,a质点在b质点左侧,且两质点平衡位置间的距离为9 m。下列说法正确的是( )
A.该波一定由a向b传播
B.该波可能由b向a传播
C.该波最大波速为9 m/s
D.该波波长可能为4 m
10.(多选)(2023山东青岛高二期中)如图所示,t=0时刻,位于原点O处的波源质点从平衡位置开始沿y轴正方向做振幅A=4 cm的简谐运动,该波源产生的简谐横波在均匀介质中沿x轴正向传播。t=0.5 s时,平衡位置在x=10 m处的质点P开始运动,此时波源质点的振动位移为2 cm,下列说法正确的是( )
A.该列简谐横波的传播速度为20 m/s
B.该列简谐横波的最大周期为1.2 s
C.该列简谐横波在介质中传播的最大波长为120 m
D.t=0.5 s时,x=5 m处质点的位移可能为y=4sinπ cm(n=0,1,2,3,…)
11.如图所示,A、B是一列简谐横波中的两质点。某时刻,A正处于正向最大位移处,另一点B恰好通过平衡位置向-y方向振动。已知A、B的平衡位置坐标分别为xA=0、xB=70 m,并且波长λ符合不等式:20 m<λ<80 m。求波长。
参考答案
振动图像与波的图像的
比较、机械波的多解问题
1.B 由题图乙知T=2s。由题图甲知λ=100cm。由v=得v=cm/s=50cm/s,选项A、C错误;由题图乙知,2s末,P点向上振动,根据振动的周期性,可得 20s 时P点仍向上振动,可判断波向左传播,选项B正确,D错误。
2.AC 由题图甲读出波长λ=2m,由题图乙读出周期T=4s,则v==0.5m/s,选项A正确;题图甲是t=2s时的波形,题图乙是x=1.5m处质点的振动图像,该质点在t=2s时向下振动,所以波向左传播,B错误;在0~2s内质点P由波峰向波谷振动,通过的路程s=2A=8cm,C正确,D错误。
3.C t=0.2s时质点P的运动方向向上(y轴正方向),A错误;波长λ=24m,Δt=T=0.2s,T=s(n=0,1,2,3,…),B错误;f=Hz,n=0时,f=1.25Hz,C正确;波速v==30(4n+1)m/s,D错误。
4.BC
t=0时刻,a质点在波谷,b质点在平衡位置且向上运动,如图所示,根据波由a传向b,可知波长λ满足λ+nλ=2m(n=0,1,2,…),这样λ=m(n=0,1,2,…),由此可知波长不可能大于m。当n=0时,λ=m;当n=2时,λ=m,大于m;当n=3时,λ=m,小于m。故选B、C。
5.ACD 由题图知波长λ=4m,第二个波峰到达P点所需时间为T=0.7s,有T=0.4s,波速v=m/s=10m/s。第一个波峰传播到Q,传播距离Δx=2m-(-7m)=9m,所需时间Δt=s=0.9s,故选项A正确,B错误;P、Q两点间距6m=λ,振动情况相反,选项D正确;波的最前方x=1m处的质点正处于平衡位置向上运动,由此可知波源起振方向向上,选项C正确。
6.AC 若波是从Q向P传播,则P、Q的振动相差个周期,距离相差个波长,则λ1=6m,即λ1=m(n=0,1,2,…),同理,波从P向Q传播时,λ2=m(n=0,1,2,…),由此知选项A正确,B错误;根据波速公式v=,波对应的传播速度分别为v1=m/s(n=0,1,2,…),v2=m/s(n=0,1,2,…),由此知选项C正确,D错误。
7.答案 (1)0 4 cm (2)1.8 s
解析 (1)由振动图像可以看出,此波的周期为0.8s。因为Δt=0.4s=,故经0.4s质点P回到平衡位置。质点P的位移为0,质点P通过的路程为2A=4cm。
(2)由Q点在t=0时刻向上振动知,波沿x轴正方向传播。波速v=m/s=25m/s,x=45m处的质点第一次到达波峰的时间t1=s=1s,此质点第二次位于波峰的时间t=t1+T=1.8s。
8.CD t=0时x=5m处的A质点的振动方向向上,可知该波向x轴正方向传播,根据题图甲可知该波的波长为λ=20m,根据题图乙可知该波的周期为T=1.2s,所以该波的波速为v=m/s=m/s,故A错误;根据题意分析,t=0.2s时,P、Q质点加速度不相同,故B错误;由题图甲可知振幅为2cm,P点的振动方程为y=AsinωPt-=Asin·t-=2sint-cm,故C正确;这列波的波动方程为y=Acos·x=2sinx+cm,故D正确。
9.BCD 由振动图像无法比较两质点振动的先后顺序,故该波可能由b向a传播,故A错误,B正确。若波沿x轴正方向传播,由振动图像可知,T=4s,t=0时刻,a质点处于平衡位置向下运动,b质点处于波峰,结合波形得到x=λ=9m,则波长λ=m,波速v=m/s(n=0,1,2,…),当n=2时,波长为4m,当n=0时波速最大,为9m/s;若波沿x轴负方向传播,结合波形得到x=λ=9m,则波长λ=m,波速v=m/s(n=0,1,2,…),当n=0时波速最大,为3m/s,故该波最大波速为9m/s,C、D正确。
10.ACD 由题意可知,该列简谐横波的传播速度为v=m/s=20m/s,故A正确;波源的振动方程为x=4sint,当x=2cm时,得t=(在一个周期内,位移为正值,速度方向两种可能),即t=nT+=0.5s或t=nT+=0.5s,当n=0时,周期最大,Tm=6s,故B错误;该列简谐横波在介质中传播的最大波长为λm=vTm=120m,故C正确;波传到x=5m处质点所用的时间为t1=s=s,t=0.5s时,该质点已经振动了t2=0.25s,则t=0.5s时,x=5m处质点的位移可能为y=Asinωt=4sint2cm,结合B选项分析得y=4sinπcm(n=0,1,2,3,…)或y=4sinπcm(n=0,1,2,3,…),故D正确。
11.答案 波向-x方向传播时,波长为 m、 m或56 m 波向+x方向传播时,波长为 m或40 m
解析 本题考查波传播的双向性和空间的周期性,若无限制,则A、B之间平衡位置的距离70m=nλ+Δx,其中Δx小于λ。由某时刻A、B的位置及振动方向可以判断,Δx应为λ。
若Δx=,则可写出通式xB-xA=λ,得70m=λ,所以波长通式为λ=m,其中n=0,1,2,3,…,将n=0,1,2,3,…依次代入通式解得λ=280m,56m,m,m,…,由已知20m<λ<80m的限制条件,得波长应为m、m或56m,且该波向-x方向传播。
若Δx=λ,则可写出通式xB-xA=λ,得70m=λ,所以波长的通式λ=m,其中n=0,1,2,3,…,将n=0,1,2,3,…依次代入通式解得λ=m,40m,m,m,…,由已知20m<λ<80m的限制条件,得波长应为m或40m,且波向+x方向传播。
