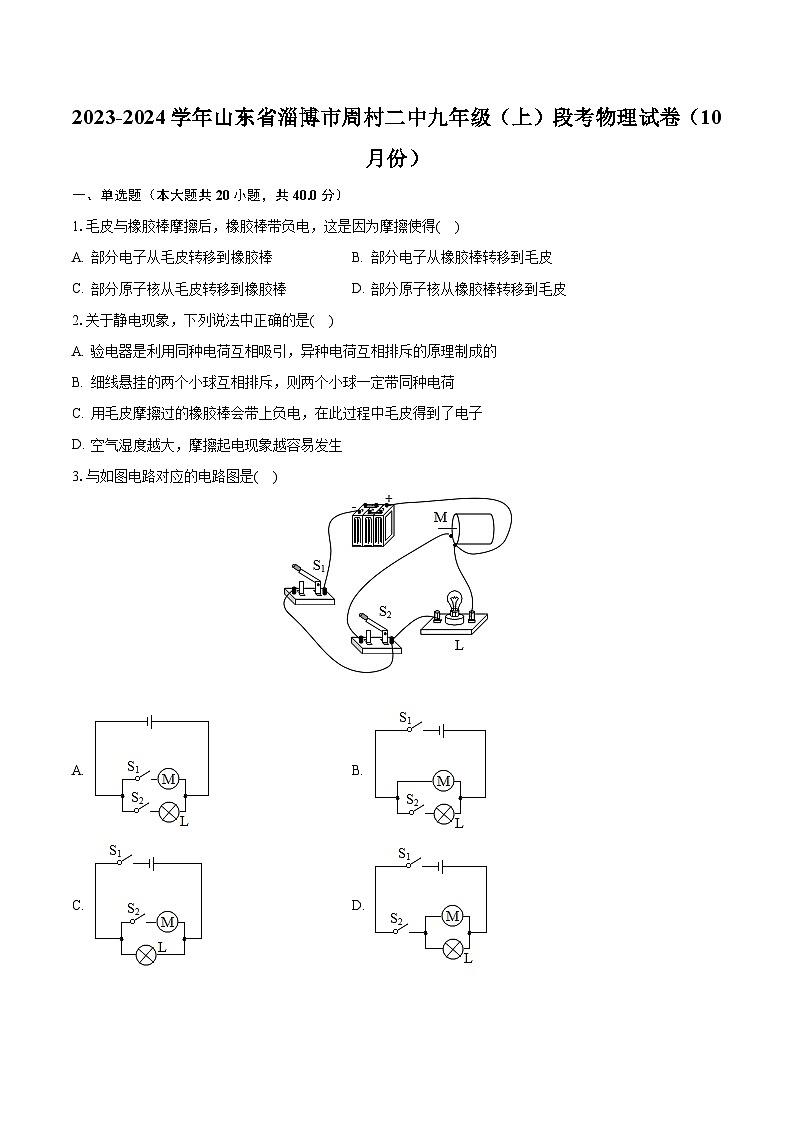

2023-2024学年山东省淄博市周村二中九年级（上）段考物理试卷（10月份）
一、单选题（本大题共20小题，共40.0分）
1.毛皮与橡胶棒摩擦后，橡胶棒带负电，这是因为摩擦使得(    )
A. 部分电子从毛皮转移到橡胶棒 B. 部分电子从橡胶棒转移到毛皮
C. 部分原子核从毛皮转移到橡胶棒 D. 部分原子核从橡胶棒转移到毛皮
2.关于静电现象，下列说法中正确的是(    )
A. 验电器是利用同种电荷互相吸引，异种电荷互相排斥的原理制成的
B. 细线悬挂的两个小球互相排斥，则两个小球一定带同种电荷
C. 用毛皮摩擦过的橡胶棒会带上负电，在此过程中毛皮得到了电子
D. 空气湿度越大，摩擦起电现象越容易发生
3.与如图电路对应的电路图是(    )

A. B.
C. D.

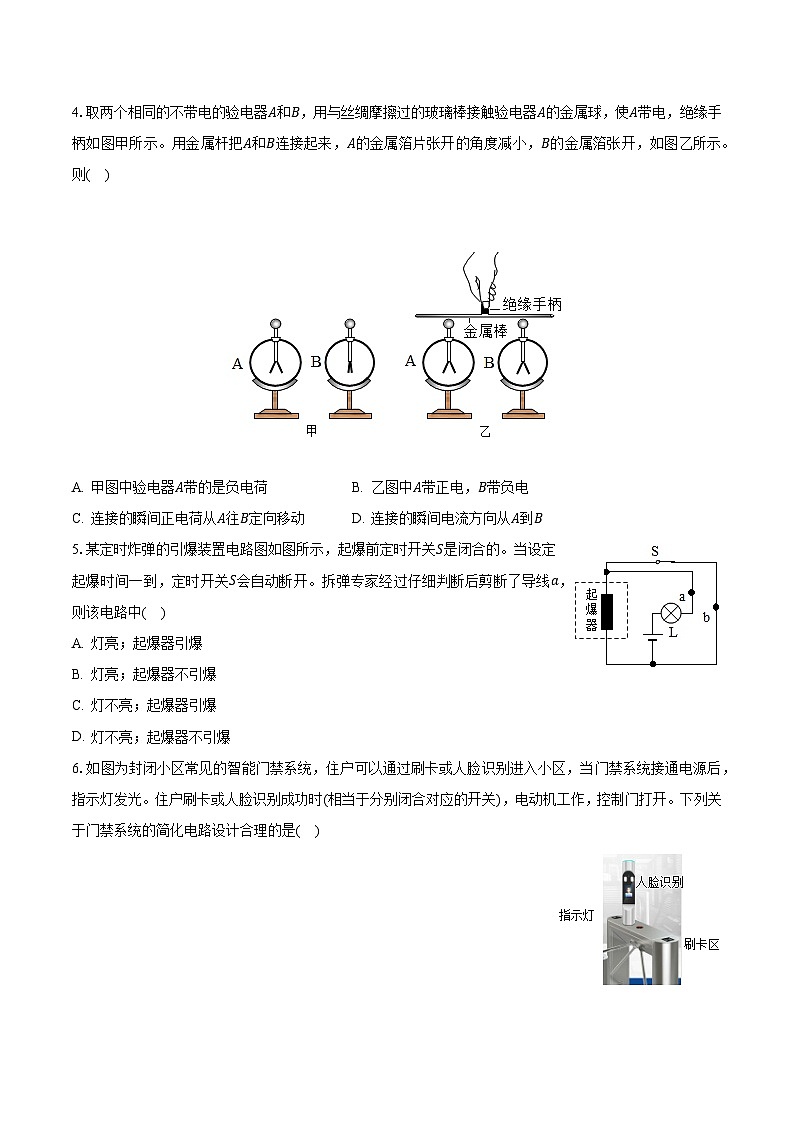

4.取两个相同的不带电的验电器A和B，用与丝绸摩擦过的玻璃棒接触验电器A的金属球，使A带电，绝缘手柄如图甲所示。用金属杆把A和B连接起来，A的金属箔片张开的角度减小，B的金属箔张开，如图乙所示。则(    )



A. 甲图中验电器A带的是负电荷 B. 乙图中A带正电，B带负电
C. 连接的瞬间正电荷从A往B定向移动 D. 连接的瞬间电流方向从A到B
5.某定时炸弹的引爆装置电路图如图所示，起爆前定时开关S是闭合的。当设定起爆时间一到，定时开关S会自动断开。拆弹专家经过仔细判断后剪断了导线a，则该电路中(    )
A. 灯亮；起爆器引爆
B. 灯亮；起爆器不引爆
C. 灯不亮；起爆器引爆
D. 灯不亮；起爆器不引爆
6.如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时(相当于分别闭合对应的开关)，电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是(    )

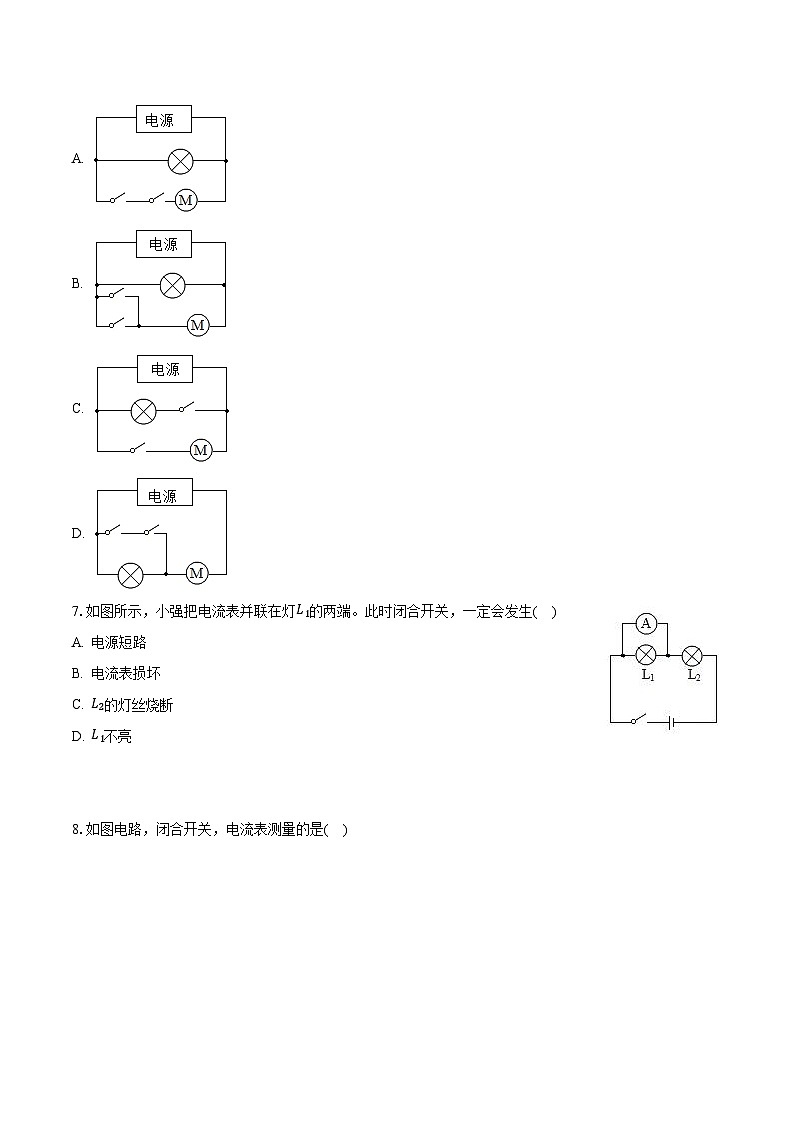

A.
B.
C.
D.
7.如图所示，小强把电流表并联在灯L1的两端。此时闭合开关，一定会发生(    )
A. 电源短路
B. 电流表损坏
C. L2的灯丝烧断
D. L1不亮


8.如图电路，闭合开关，电流表测量的是(    )

A. L1的电流 B. L2的电流 C. 干路的电流 D. 无法判断
9.如图所示，在练习使用电流表的实验中，某同学发现电流表(0～0.6A)的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是(    )
A. 7A
B. 5.4A
C. 0.24A
D. 0.28A
10.如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是(    )


A. 两灯是串联连接的 B. 流过L1的电流是0.3A
C. 流过L2的电流是1.5A D. 干路电流是1.8A
11.全部属于导体的一组是(    )
A. 人体、塑料、硫酸 B. 玻璃、汽油、大地
C. 大地、铅笔芯、铜棒 D. 橡胶、木棒、铁窗
12.如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，则电源和灯L2两端电压分别是(    )


A. 8.5V 1.7V B. 8.5V 6.8V C. 6.8V 1.7V D. 1.7V 6.8V
13.如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解，说法正确的是(    )
A. 金属片B是“土豆电池”的正极
B. “土豆电池”外部电流从金属片B流出，金属片A流入
C. 若发光二极管“正”、“负”极接反，电压表将没有示数
D. 若断开开关，电压表无示数，A、B两金属片间仍有电压

14.科技的自立自强是国家发展的战略支撑，2021年新一代5G芯片将开始量产，标志着中国芯片正在崛起。芯片是指含有集成电路的硅片，制造芯片的主要材料是(    )
A. 超导材料
B. 半导体材料
C. 磁性材料
D. 绝缘材料
15.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过它们的电流的大小，有(    )
A. AB段电阻大，电流小 B. BC段电阻大，电流大
C. AB段电阻大，电流与BC段相等 D. BC段电阻大电流与AB段相等
16.如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是(    )


A. 电位器与灯泡并联
B. 若只将A、B接入电路，顺时针转动旋钮时灯泡变暗
C. 若只将A、C接入电路，顺时针转动旋钮时灯泡变亮
D. 若只将B、C接入电路，顺时针转动旋钮时灯泡变暗
17.在“探究电流与电阻的关系”的实验中，下列说法不正确的是(    )
A. 实验中采用的主要科学探究方法是“控制变量法”
B. 滑动变阻器的作用是在多次测量过程中，保证被测电阻两端电压不变
C. 换用不同的定值电阻得到多组数据，是为了“避免实验结论的偶然性”
D. 经过实验数据分析得出的结论是“电压一定时，这段导体的电阻与通过的电流成反比”
18.在如图所示的电路图中，下面说法正确的是(    )
A. 只闭合S1，两个灯泡串联
B. 只闭合S2，只有灯泡L2发光
C. 只闭合S1和S2，灯泡L1发光
D. 只闭合S1和S3两个灯泡并联
19.对于欧姆定律的公式I=UR的理解，以下说法正确的是(    )
A. 导体两端电压越大，通过导体电流越大
B. 导体电阻越大，通过导体电流越小
C. 由I=UR可知R=UI，可知导体电阻与电压成正比，与电流成反比
D. 导体中的电流是由加在它两端的电压和它的电阻来决定的
20.如图所示，是定值电阻R和小灯泡L中电流随电压变化的图象，由图象可知(    )
A. 乙是小灯泡的I—U图象
B. 定值电阻的阻值为5Ω
C. 定值电阻R和小灯泡L并联接在4V的电源上，干路中的电流是1.2A
D. 定值电阻R和小灯泡L串联接在6V的电源上，电路中的电流是0.4A



二、填空题（本大题共4小题，共8.0分）
21.一学生按照图所示的电路图做实验，此时两表示数如图所示，电压表的示数为______V，则电阻Rx的阻值为______Ω。


22.打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是由于带电体有______的性质，若镜面带正电，则在摩擦过程中镜面______(选填“得到”或“失去”)电子。
23.如图所示，电阻箱的示数是______Ω。


24.如图所示是四个接线柱的滑动变阻器的结构示意图，将接线柱B、C接入电路时，滑片P向左滑动，接入电路的电阻丝长度______ ，接入电路的阻值______ 。(均选填“变大”“变小”或“不变”)

三、作图题（本大题共2小题，共4.0分）
25.请根据图甲所示电路在虚线框内画出相应的电路图。


26.请在图中的空缺出填上电源和电流表的符号，使开关闭合后亮灯都发光




四、实验探究题（本大题共2小题，共12.0分）
27.在“探究串联电路电压的特点”活动中。

(1)连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是______。
(2)在测L1两端电压时，闭合开关S，发现两灯都不亮，电压表示数为零，原因可能是______(电路故障只可能发生在灯泡L1、L2上)
(3)用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC，经过多次实验，将得到的数据记录在表中。分析实验数据，你可得到串联电路的电压特点是______(用公式表示)。
实验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0

28.小明在探究并联电路的电流规律时，电路图如图甲所示。
(1)小明连接的实验电路如图乙所示，请你改动图中一根导线的位置，并在改动的导线上打“×”，使两灯都发光，电流表A1测量灯L1中的电流，电流表A2测干路中的电流。
(2)故障排除后，闭合开关S，两灯都发光，两电流表指针偏转角度相同，如图丙所示，则通过灯L1、L2的电流分别______ A、______ A。


五、计算题（本大题共2小题，共16.0分）
29.在如图所示的电路中，已知电阻R1阻值为10Ω。闭合开关S后，电流表A的示数为1.5A，电流表A1的示数为1A，求：
(1)通过R1的电流；
(2)电源电压；
(3)电阻R2的阻值。


30.如图所示，电阻R1=10Ω，R2=20Ω，S闭合后，电压表示数为4V，则(1)通过R1的电流是多大？(2)电源电压是多大？



答案和解析

1.【答案】A
【解析】【分析】
本题考查摩擦起电现象，摩擦起电不是创造了电，而是电荷发生转移的结果。
【解答】
毛皮跟橡胶棒摩擦过程中，由于橡胶棒原子核束缚电子的本领强，部分电子从毛皮转移到橡胶棒，橡胶棒得到电子带负电，毛皮因失去电子带正电，故A正确，BCD错误。
故选：A。
2.【答案】B
【解析】解：
A、验电器是利用同种电荷相互排斥原理制成的，故A错误；
B、细绳悬挂的轻质泡沫塑料小球相互排斥，则两小球带有同种电荷，同种电荷相互排斥，故B正确；
C、用毛皮摩擦过的橡胶棒会带上负电，在这过程中毛皮失电子带正电，橡胶棒得到电子而带上负电，故C错误；
D、空气的湿度越大，空气的导电能力增强，电子容易被导走，摩擦起电现象越不容易发生，故D错误。
故选：B。
(1)验电器的工作原理是：同种电荷相互排斥。
(2)同种电荷相互排斥，异种电荷相互吸引。
(3)不同物质组成的物体相互摩擦时，原子核束缚核外电子本领强的夺得电子，因多余电子带负电，原子核束缚核外电子本领弱的失去电子，因缺少电子带正电。
(4)空气的湿度越大，空气的导电能力增强。
该题考查了电荷间的相互作用规律、摩擦起电的实质，属于基础题。
3.【答案】C
【解析】解：由实物图可知，灯泡L与电动机M并联，开关S1在干路控制整个电路，S2在电动机支路上。
A、图中灯泡与电动机并联，两支路上各有一个开关，与实物图不对应；
B、图中灯泡与电动机并联，开关S1在干路控制整个电路，S2在灯泡L支路上，与实物图不对应；
C、图中灯泡与电动机并联，开关S1在干路控制整个电路，S2在电动机支路上，与实物图对应；
D、图中两灯并联，两开关都在干路上，与实物图不对应。
故选：C。
由实物图分析电路的连接方式以及开关的作用，根据各选项图确定答案。
本题考查根据实物图选择电路图，是初中物理电学的基础，要掌握好。
4.【答案】D
【解析】解：A、用与丝绸摩擦过的玻璃棒带正电，接触验电器A的金属球，甲图验电器A带正电，故A错误。
B、乙图中A带正电，B带正电，故B错误。
C、连接的瞬间负电荷从B往A定向移动，故C错误。
D、连接的瞬间负电荷从B往A定向移动，电流方向为从A到B，故D正确。
故选：D。
(1)被毛皮摩擦过的橡胶棒所带的电荷称为负电荷，丝绸摩擦过的玻璃棒所带电荷称为正电荷。
(2)电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
(3)正电荷定向移动的方向是电流的方向，电子的定向移动方向与电流方向相反。
知道摩擦起电后玻璃棒的带电情况，理解验电器的工作原理、电流方向的规定，可解答此题。
5.【答案】D
【解析】解：
由题意和电路图可知，起爆前定时开关S是闭合的，此时起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作；当设定起爆时间一到，定时开关S会自动断开，此时起爆器中有电流通过，引爆炸弹；
拆弹专家经过仔细判断后剪断了导线a，此时电路处于断路状态，所以灯泡不亮，起爆器不工作，故D正确。
故选：D。
由电路图可知，当S闭合时，起爆器被短路，则起爆器中没有电流通过；当S断开时，起爆器有电流通过，从而引爆炸弹，据此结合题意和电路图进行解答。
本题考查了对电路三种状态的理解，看懂电路图是解题的关键。
6.【答案】B
【解析】解：
由题知，人脸识别、刷卡识别，只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以两个开关应并联后再与电动机串联在电源上；灯泡与电动机能独立工作，是并联的；故B符合题意。
故选：B。
根据只要其中一种方式识别成功，则相应开关闭合，电动机启动分析解答；用电器工作时互不影响，是并联的。
本题考查根据要求设计电路，关键是明确两个开关的连接方式。
7.【答案】D
【解析】解：如图所示，电流表并联在电灯L1两端，电灯L1被短路，L1不会发光；
电流表与灯L2串联接入电路，电源不会短路；灯L2发光，通过电流表和灯L2的电流较大，可能会烧断L2的灯丝或损坏电流表，但不是一定会烧断或损坏。故A不会发生，BC不一定会发生，D一定会发生。
故选：D。
电流表的电阻很小，在电路中相当于导线，使用时应该串联在电路中，当它并联在某个用电器两端时，电流表把该用电器短路。
本题考查了电流表的特点，注意：电流表电阻很小，相当于导线，使用时串联在电路里。
8.【答案】C
【解析】解：
开关闭合后，电流从电源正极出，经过开关S1和电流表后分支，一路经过灯泡L1，另一路灯泡L2，然后两路汇合共同流向负极，因此两灯并联连接；电流表测量灯泡干路电流，故C正确。
故选：C。
分析实物电路，根据电流的流向、串并联电路电流路径的特点判断电流表的测量对象。
本题考查了电路的基本连接方式以及电流表测量对象的确定，正确使用电流表是初中学生学习应掌握的基本技能。
9.【答案】D
【解析】解：
由图知，电流表连接0～3A量程时，指针指针在“1”后4个小格处，可以读出电流示数为1A+4×0.1A=1.4 A，所以在0～0.6A量程的读数为1.4×15A=0.28A。
故选：D。
实验室常用电流表或电压表有两个量程，指针在同一位置指示的电压或电流，大小量程对应关系为5：1。
本题考查对电表的正确认识。需要注意的是，无论电流表还是电压表，其大量程为其对应小量程的5倍。
10.【答案】B
【解析】【分析】
由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，由此可知L1的电流和干路电流，根据并联电路的电流特点求出通过灯L2的电流。
本题考查了电流表的读数和并联电路的电流特点，关键是根据并联电路的特点和指针的位置确定量程。
【解答】
ABD.由电路图可知，电流从电源正极流出经电流表A2后分成两支，一支通过L2，另一支通过A1、L1，经开关回到电源负极，所以两灯是并联的；电流表A1测L1支路的电流，电流表A2测干路电流；因为并联电路中干路电流等于各支路电流之和，则A2大于A1的示数，而从电流表A1指针偏转位置来看，电流表A1的量程应为0～0.6A，分度值为0.02A，示数I1=0.3A，即L1的电流为0.3A；电流表A2的量程应为0～3A，分度值为0.1A，示数I=1.5A，所以干路电流为1.5A，故AD错误，B正确；
C.由于并联电路电流规律：I=I1+I2，故通过灯L2的电流：I2=I−I1=1.5A−0.3A=1.2A，故C错误。
11.【答案】C
【解析】解：A、在人体、塑料、硫酸中，塑料是绝缘体，故A错误；
B、在玻璃、汽油、大地中，玻璃和汽油是绝缘体，故B错误；
C、大地、铅笔芯(主要成分是石墨)、铜棒都容易导电，都属于导体，故C正确；
D、在橡胶、木棒、铁窗中，木棒、橡胶是绝缘体，故D错误；
故选：C。
(1)容易导电的物体称为导体，常见的导体包括：人体、大地、石墨、各种金属、酸碱盐的溶液等；
(2)不容易导电的物体称为绝缘体，常见的绝缘体有陶瓷、玻璃、橡胶、油等。
此题考查了导体与绝缘体的概念以及生活中常见的实例；生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单。
12.【答案】B
【解析】解：由图可知，闭合开关后，两灯串联，V1表测量电源电压，V2表测量灯L1两端的电压；
由串联电路的电压特点知，V1的示数应大于V2的示数，而两电压表的指针偏转角度相同，
所以两电压表选用的量程是不同的，则V1选用的是大量程，分度值为0.5V，其示数为8.5V，即电源电压U=8.5V；
V2表为小量程，分度值为0.1V，其示数为1.7V，即L1两端的电压U1=1.7V，
由串联电路的电压特点知，灯L2两端的电压U2=U−U1=8.5V−1.7V=6.8V。
故选：B。
由图可知，闭合开关后，两灯串联，V1表测量电源电压，V2表测量灯L1两端的电压；由串联电路的电压特点知，V1的示数应大于V2的示数，而两电压表的指针偏转角度相同，所以V1选用的是大量程，V2选用的是小量程，读出两个电压表的示数，最后根据串联电路的电压特点可求得灯L2两端电压。
本题考查了电压表的读数和串联电路的电压特点，是一道常见题。
13.【答案】D
【解析】解：
AB、由图中电压表的正负接线柱可知，金属片A为电源的正极，金属片B为电源的负极；所以电流从A流出，经过灯泡后回到负极，故AB错误；
C、若发光二极管“正”“负”极接反，电路中无电流，此时电压表接在“土豆电池”的两端，电压表测量的是电源电压，有示数，故C错误；
D、电源的两端是存在电压的，与外部电路的通断情况无关，故D正确。
故选：D。
(1)(2)电压表需要并联接入电路中，电流从电压表的正接线柱流入，从负接线柱流出；
(3)二极管断路，根据电压表的连接方式分析；
(4)电源两端存在电压。
本题主要考查电压表的使用、半导体的性质等，能根据电压表的接法判断电源的正负极是本题的难点。
14.【答案】B
【解析】解：常见的半导体材料有：硅、锗、砷、镓等。芯片的核心部件是其中的电子芯片，是半导体硅制成的。

芯片的核心部件是其中的电子芯片，是半导体硅，半导体具有单向导电性。
本题考查半导体的应用，属于基础知识。
15.【答案】C
【解析】解：对于AB和BC是由同种材料制成的长度相同的两段导体，由于AB段的横截面积小，BC段的横截面积大，故AB段的电阻大于BC段的电阻；且此两段电阻串联，据串联电流处处相等的关系可知，这两段导体中的电流是相等的。
故选：C。
(1)电阻是导体本身的一种性质，其大小只与导体的材料、长度、横截面积和温度有关，故在分析时用控制变量的思维来考虑；
(2)对于串联电路，电流是处处相等的。
本题考查串联电路的电流规律及影响电阻大小的因素，应熟记电阻大小与导体的长度成正比与导体的横截面积成反比。
16.【答案】D
【解析】解：
A、电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故A错误；
B、若只将A、B接入电路，滑片左边的电阻丝接入电路，即滑片顺时针转动旋钮时，电阻变小，灯泡变亮，故B错误；
C、若只将A、C接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故C错误；
D、若只将B、C接入电路，滑片右边的电阻丝接入电路；顺时针转动旋钮时，电位器接入电路的电阻变大，电路中电流变小，灯泡变暗，故D正确。
故选D。
(1)电位器的实质是滑动变阻器；串联在电路中能改变电路中电流的大小；
(2)若将图中A、C接入则接入了全部电阻片，不能改变电阻大小，接线时A、C只能选择其一接入电路，结合图示可做出分析。
此题考查学生对于滑动变阻器的理解和掌握。熟知使用和接线原则是解题关键。
17.【答案】D
【解析】解：AB、探究电流与电阻的关系”的实验中，要控制电阻的电压不变，采用的主要科学研究方法是“控制变量法”，故A正确；
滑动变阻器的作用是在多次测量过程中的作用是保持被测电阻两端电压值不变，故B正确；
C、为得出普遍性的结论，要多次测量，故换用不同的定值电阻得到多组数据，是为了“避免造成规律的偶然性”，故C正确；
D、经过测量得出的结论是“电压相等时，这段导体的电流与电阻成反比”，故D错误。
故选：D。
AB、探究电流与电阻的关系”的实验中，根据控制变量法，要控制电阻的电压不变，据此分析；
C、为避免实验的偶然性，得出普遍性的结论，要多次测量；
D、电压相等时，这段导体的电流与电阻成反比(电流随电阻的变化而变化)。
本题探究电流与电阻的关系，考查控制变量法和归纳法的运用，同时明确各物理量的因果关系(电流随电阻和电压的变化而变化)。
18.【答案】D
【解析】解：A、只闭合S1，电路处于断开状态，故A错误；
B、只闭合S2，电流依次经过两个灯泡回到电源负极，因此两个灯泡串联，故B错误；
C、同时闭合S1、S2，会造成电源短路，两个灯泡都不会发光，故C错误；
D、只闭合S1和S3，电流从正极出发分两支，一支经灯泡L2、另一支经开关S1、灯泡L1，然后共同经S3回负极，则两个灯泡并联，故D正确。
故选：D。
电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作。
本题考查了学生利用电路的三种状态和开关的通断分析电路图的能力，这也是分析分析电路图的基本能力，要求学生应熟练掌握。
19.【答案】D
【解析】解：A、在电阻一定时，导体两端电压越大，通过导体电流越大，故A错误；
BC、导体电阻由导体材料、长度、横截面积决定，与导体两端的电压和通过导体的电流无关，故BC错误；
D、由I=UR可知，导体中的电流是由加在它两端的电压和它的电阻来决定的，故D正确；
故选：D。
导体电阻由导体材料、长度、横截面积决定，与导体两端的电压和通过导体的电流无关，应用欧姆定律分析答题。
本题考查欧姆定律以及电阻的决定因素，要明确电阻、电流和电压各自的决定因素，才能准确理解欧姆定律。
20.【答案】C
【解析】解：(1)由图象可知乙为定值电阻的图像，当U=4V时，I=0.4A，
由欧姆定律可得，电阻R的阻值：R=UI=4V0.4A=10Ω，故AB错误；
(2)将R和L并联在电源电压为4V的电路中时，因并联电路中各支路两端的电压相等，所以它们两端的电压均为4V，
由图象可知对应的电流：IL=0.8A，IR=0.4A，
因并联电路中干路电流等于各支路电流之和，所以干路电流：
I′=IL+IR=0.8A+0.4A=1.2A，故C正确；
(3)串联电路各处电流相等，由图可知当通过电路的电流为0.4A时，灯泡两端的电压为1V，定值电阻两端的电压为4V，
串联电路总电压等于各部分电压之和，所以此时的电源电压：U=UL+UR=1V+4V=5V，故D错误。
故选：C。
(1)由图可知乙为定值电阻的图像，通过电阻的电流和两端的电压成正比，任意读出一组电压和电流，根据欧姆定律求出R的阻值；
(2)两灯泡并联时两端的电压相等，根据图象读出对应的电流，根据并联电路的电压特点得出干路电流；
(3)串联电路各处电流相等，由图可知当通过电路的电流为0.4A时灯泡两端的电压和定值电阻两端的电压，根据串联电路电压规律计算电源电压，比较可知。
本题考查了串并联电路的特点和欧姆定律的应用，关键是从图象中得出灯泡和R电流与电压之间的关系。
21.【答案】2  5
【解析】解：由图知，电压表使用的是0−3V量程，分度值为0.1V，示数为2V；电流表使用的是0−0.6A量程，分度值为0.02A，示数为0.4A；
由欧姆定律可得电阻Rx的阻值：Rx=UxI=2V0.4A=5Ω。
故答案为：2；5。
先确定电流表、电压表的量程和分度值，根据指针位置读出电压表和电流表的示数，即Rx两端的电压和通过的电流，利用欧姆定律求电阻Rx的阻值。
本题考查了欧姆定律的应用、电流表和电压表的读数方法，属于基础题。
22.【答案】吸引轻小物体  失去
【解析】解：用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是由于带电体有吸引轻小物体的性质，若镜面带正电，则在摩擦过程中镜面失去电子。
故答案为：吸引轻小物体；失去。
带电体有了吸引轻小物体的性质；摩擦起电的实质是电荷的转移，得电子的物质带负电，失去电子的物质带正电。
本题考查了摩擦起电的实质及带电体的性质，属于基础题。
23.【答案】2008
【解析】解：图中电阻箱示数是：2×1000Ω+0×100Ω+0×10Ω+8×1Ω=2008Ω。
故答案为：2008。
用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数。
在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数。
24.【答案】变大  变大
【解析】解：若将BC两接线柱接入电路，当滑片P向左移动时，滑片远离下端B接线柱，因此接入电路的电阻线变长，变阻器连入电路的电阻变大。
故答案为：变大；变大。
滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”。哪一段电阻丝被接入电路中是由下面的接线柱决定的。若接左下接线柱，滑片向右移动，电阻变大；若接右下接线柱，滑片向右移动，电阻变小。
本题主要考查滑动变阻器的构造、工作原理、接线方法的了解和掌握。
25.【答案】解：由实物图知，两灯并联，电流表测L1支路电流，电压表测L2两端电压，开关S在干路上，据此画出电路图如图所示：

【解析】由实物图分析两灯的连接方式以及开关和两电表的作用，再画出对应的电路图
本题考查了根据实物电路图画电路图，分析清楚电路结构、明确各电路元件的连接方式，是正确解题的前提与关键。
26.【答案】解：若电流表在左侧，电源在右侧，闭合开关后，右边灯被短路：
因此只有电源在左侧，电流表在右侧，闭合开关后，此时两灯泡并联，如图所示：

【解析】要使灯泡发光则必须有电源；电流表在电路中相当于导线。
此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路。
27.【答案】对电压表调零  灯泡L2断路  UAC=UAB+UBC
【解析】解：(1)连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是调零；
(2)根据如图甲所示电路图连接好电路，两灯泡串联接入电路，闭合开关后，发现两灯泡都不亮，且电压表示数为零，说明电路断路，且电压表也断路，所以原因可能是灯泡L2断路；
(3)AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压。由表中的数据可以看出：UAC=UAB+UBC，因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和。
故答案为：(1)对电压表调零；(2)灯泡L2断路；(3)UAC=UAB+UBC。
(1)电压表使用前要调零；
(2)根据如图甲所示电路图连接好电路，两灯泡串联接入电路，闭合开关后，发现两灯泡都不亮，且电压表示数为零，说明电路断路，且电压表也断路，所以原因可能是灯泡L2断路；
(3)根据表中的数据，分别计算出每一次实验中的UAB+UBC，再和相对应的UAC的电压值比较，得出结论。
本题考查探究串联电路电压规律实验，解题关键是将实验操作要求及结论熟练掌握，认真审题分析。
28.【答案】0.3  1.2
【解析】解：
(1)乙图电路中，A1与L1串联后再与导线并联，即L1短路了，开关闭合后，灯泡L1不发光；改动图中一根导线的位置，使两灯都发光，电流表A1测量灯L1中的电流，电流表A2测干路中的电流，则电流表A1应与灯L1串联，电流表A2应接在干路上，如下图所示：
；
(2)由实物图可知，闭合开关S，两灯泡并联，电流表A1测灯L1所在支路电流，电流表A2测干路电流；由并联电路的电流特点可知，A2示数应大于A1示数，而两电流表指针偏转的角度相同，说明A1选择小量程，分度值为0.02A，其示数为0.3A，即L1的电流I1=0.3A；A2选择大量程，分度值为0.1A，其示数为1.5A，即干路中的电流为I=1.5A；
因并联电路中干路电流等于各支路电流之和，则通过灯L2的电流为：I2=I−I1=1.5A−0.3A=1.2A。
故答案为：(1)如上图；(2)0.3；1.2。
(1)根据电流表与待测电路串联连接实物图；
(2)根据两电流表指针偏转的角度相同，利用并联电路的电流关系求出两电流表的示数，最后根据并联电路电流的规律求出通过灯L2的电流。
本题是探究并联电路电流规律的实验，考查了实物图的连接、电流表的使用和读数、并联电路的电流关系，难度不大。
29.【答案】解：由电路图可知，闭合开关S后，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流。
(1)由电流表A1的示数可知，通过R1的电流I1=1A；
(2)因并联电路中各支路两端的电压相等，
所以，由I=UR可得，电源的电压：U=I1R1=1A×10Ω=10V；
(3)由电流表A的示数可知，干路电流I=1.5A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：I2=I−I1=1.5A−1A=0.5A，
则电阻R2的阻值：R2=UI2=10V0.5A=20Ω。
答：(1)通过R1的电流为1A；
(2)电源电压为10V；
(3)电阻R2的阻值为20Ω。
【解析】由电路图可知，闭合开关S后，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流。
(1)根据电流表A1的示数得出通过R1的电流；
(2)根据并联电路的电压特点和欧姆定律求出电源的电压；
(3)根据电流表A的示数可知干路电流，根据并联电路的电流特点求出通过R2的电流，利用欧姆定律求出电阻R2的阻值。
本题考查了并联电路的特点和欧姆定律的应用，是一道较为简单的应用题。
30.【答案】解：(1)闭合开关，两电阻串联接入电路，电压表测电阻R2两端的电压，由欧姆定律可得通过R2的电流是：I=U2R2=4V20Ω=0.2A，
串联电路各处电流相等，所以通过R1的电流也是0.2A；
(2)由欧姆定律可得R1两端的电压：U1=IR1=0.2A×10Ω=2V，
串联电路总电压等于各部分电压之和，所以电源电压：U=U1+U2=2V+4V=6V。
答：(1)通过R1的电流是0.2A；
(2)电源电压是6V。
【解析】(1)闭合开关，两电阻串联接入电路，电压表测电阻R2两端的电压，由欧姆定律可得通过R2的电流，根据串联电路电流特点可知通过R1的电流；
(2)由欧姆定律可得R1两端的电压，根据串联电路电压规律计算电源电压。
本题考查串联电路特点和欧姆定律的灵活运用，属于基础题。
