初中物理人教版九年级全册第1节 电压免费同步达标检测题

这是一份初中物理人教版九年级全册第1节 电压免费同步达标检测题，共3页。

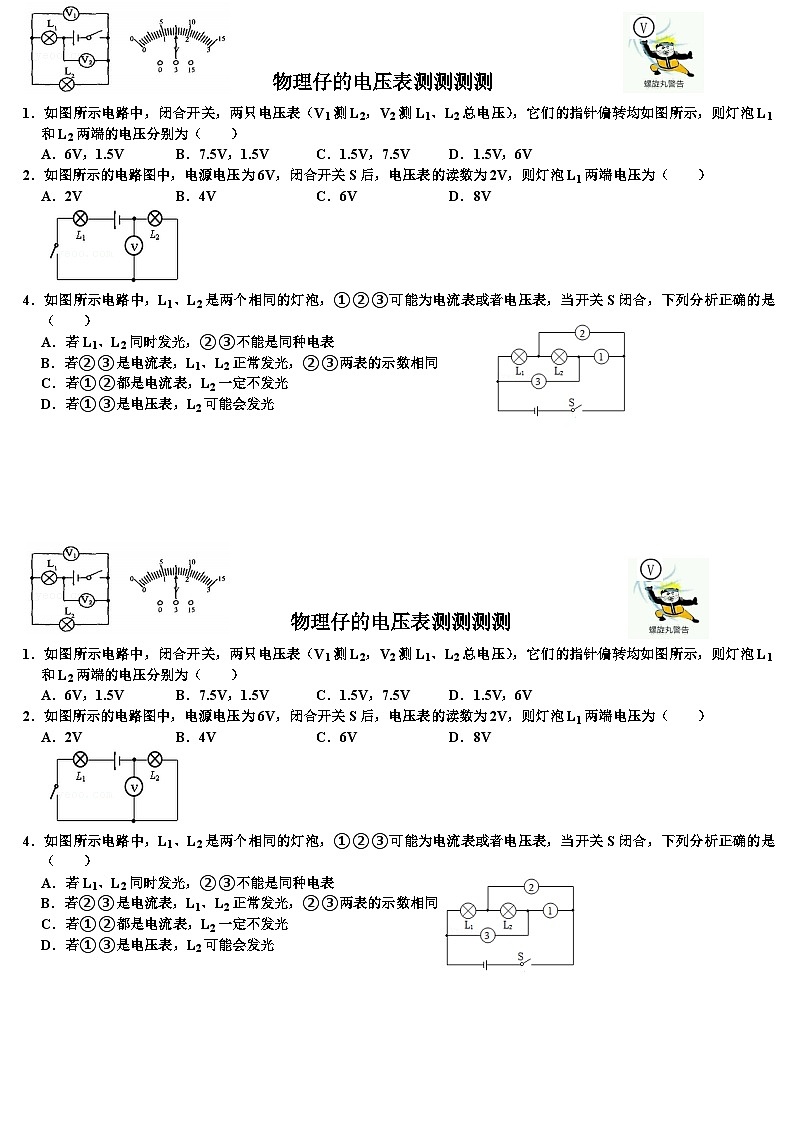

 物理仔的电压表测测测测1．如图所示电路中，闭合开关，两只电压表（V1测L2，V2测L1、L2总电压），它们的指针偏转均如图所示，则灯泡L1和L2两端的电压分别为（　　）A．6V，1.5V B．7.5V，1.5V C．1.5V，7.5V D．1.5V，6V2．如图所示的电路图中，电源电压为6V，闭合开关S后，电压表的读数为2V，则灯泡L1两端电压为（　　）A．2V B．4V C．6V D．8V   4．如图所示电路中，L1、L2是两个相同的灯泡，①②③可能为电流表或者电压表，当开关S闭合，下列分析正确的是（　　）A．若L1、L2同时发光，②③不能是同种电表 B．若②③是电流表，L1、L2正常发光，②③两表的示数相同 C．若①②都是电流表，L2一定不发光 D．若①③是电压表，L2可能会发光        物理仔的电压表测测测测1．如图所示电路中，闭合开关，两只电压表（V1测L2，V2测L1、L2总电压），它们的指针偏转均如图所示，则灯泡L1和L2两端的电压分别为（　　）A．6V，1.5V B．7.5V，1.5V C．1.5V，7.5V D．1.5V，6V2．如图所示的电路图中，电源电压为6V，闭合开关S后，电压表的读数为2V，则灯泡L1两端电压为（　　）A．2V B．4V C．6V D．8V   4．如图所示电路中，L1、L2是两个相同的灯泡，①②③可能为电流表或者电压表，当开关S闭合，下列分析正确的是（　　）A．若L1、L2同时发光，②③不能是同种电表 B．若②③是电流表，L1、L2正常发光，②③两表的示数相同 C．若①②都是电流表，L2一定不发光 D．若①③是电压表，L2可能会发光        5．如图所示的电路，下列判断正确的是（　　）A．若电表甲、乙都是电流表，开关S断开，电路断路 B．若电表甲、乙都是电压表，开关S闭合，灯L1、L2并联 C．若甲是电流表，乙是电压表，开关S闭合，灯都发光 D．若甲是电压表，乙是电流表，开关S由断开到闭合，甲表示数不变6．在如图所示电路中，开关闭合后电压表测量的是（　　）A．L1两端的电压 B．L1和L2两端的电压 C．灯L2两端的电压为4V D．灯L1和L2两端的总电压为9V7．如图所示电路，甲、乙是电学仪表，闭合开关S后，灯泡L1、L2均正常发光，则（　　）A．甲是电流表，乙是电压表 B．甲是电压表，乙是电流表 C．甲、乙都是电流表 D．甲、乙都是电压表1． A。2． B    4． C。5．D。6． B7．B。      5．如图所示的电路，下列判断正确的是（　　）A．若电表甲、乙都是电流表，开关S断开，电路断路 B．若电表甲、乙都是电压表，开关S闭合，灯L1、L2并联 C．若甲是电流表，乙是电压表，开关S闭合，灯都发光 D．若甲是电压表，乙是电流表，开关S由断开到闭合，甲表示数不变6．在如图所示电路中，开关闭合后电压表测量的是（　　）A．L1两端的电压 B．L1和L2两端的电压 C．灯L2两端的电压为4V D．灯L1和L2两端的总电压为9V7．如图所示电路，甲、乙是电学仪表，闭合开关S后，灯泡L1、L2均正常发光，则（　　）A．甲是电流表，乙是电压表 B．甲是电压表，乙是电流表 C．甲、乙都是电流表 D．甲、乙都是电压表1． A。2． B   4． C。5．D。6． B7．B。
