中考物理一轮复习强化训练18A：阶段性循环训练及答案（人教版 第16-18章）

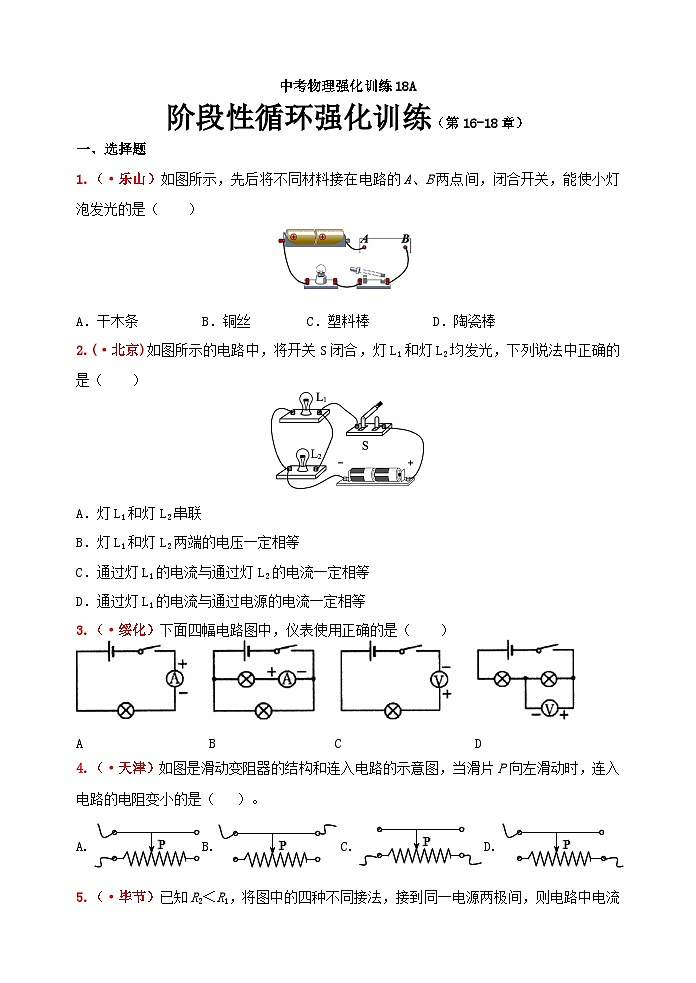

中考物理强化训练18A

阶段性循环强化训练（第16-18章）

一、选择题

1.（·乐山）如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是（　　）

A．干木条       B．铜丝        C．塑料棒     D．陶瓷棒

2.(·北京)如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是（　　）

A．灯L1和灯L2串联

B．灯L1和灯L2两端的电压一定相等

C．通过灯L1的电流与通过灯L2的电流一定相等

D．通过灯L1的电流与通过电源的电流一定相等

3.（·绥化）下面四幅电路图中，仪表使用正确的是（　　）

A                  B                 C                   D

4.（·天津）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（   ）。

A.B.C.D.

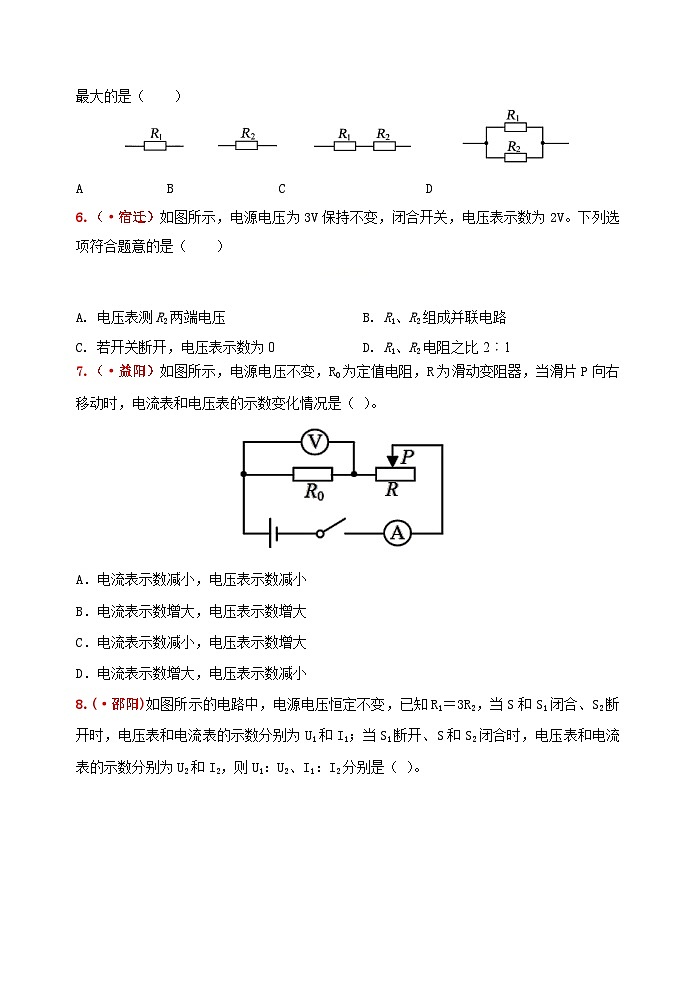

5.（·毕节）已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是（　　）

A            B               C                    D

6.（·宿迁）如图所示，电源电压为3V保持不变，闭合开关，电压表示数为2V。下列选项符合题意的是（　　）

A. 电压表测R2两端电压                  B. R1、R2组成并联电路

C. 若开关断开，电压表示数为0          D. R1、R2电阻之比2︰1

7.（·益阳）如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P向右移动时，电流表和电压表的示数变化情况是（ ）。

A．电流表示数减小，电压表示数减小

B．电流表示数增大，电压表示数增大

C．电流表示数减小，电压表示数增大

D．电流表示数增大，电压表示数减小

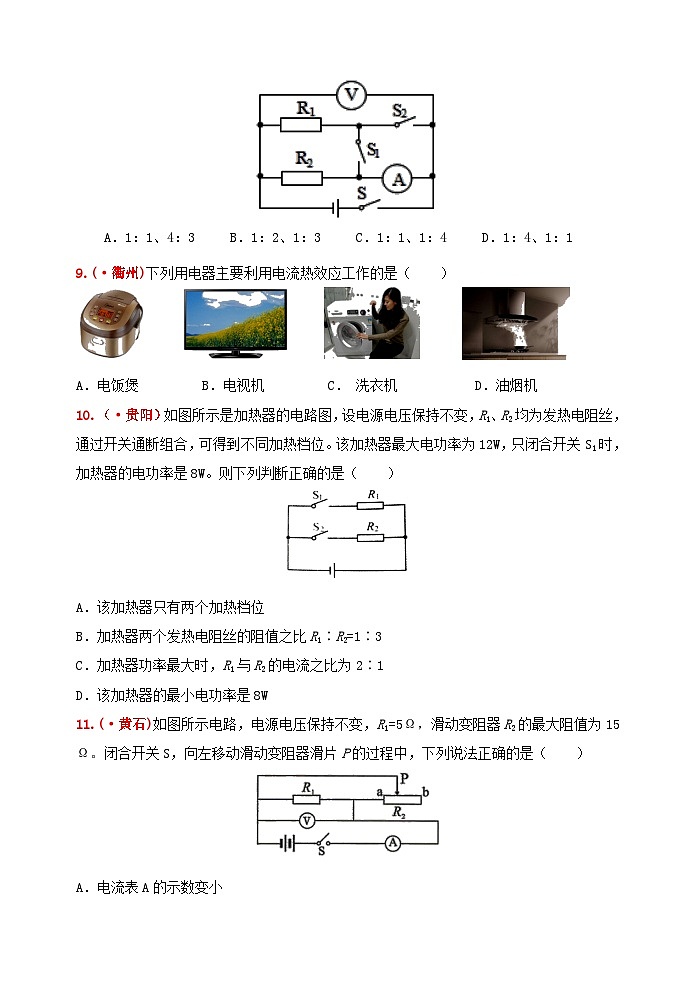

8.(·邵阳)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（ ）。

A．1：1、4：3     B．1：2、1：3     C．1：1、1：4     D．1：4、1：1

9.(·衢州)下列用电器主要利用电流热效应工作的是（　　）

A．电饭煲         B．电视机         C． 洗衣机          D．油烟机

10.（·贵阳）如图所示是加热器的电路图，设电源电压保持不变，R1、R2均为发热电阻丝，通过开关通断组合，可得到不同加热档位。该加热器最大电功率为12W，只闭合开关S1时，加热器的电功率是8W。则下列判断正确的是（    ）

A．该加热器只有两个加热档位

B．加热器两个发热电阻丝的阻值之比R1∶R2=1∶3

C．加热器功率最大时，R1与R2的电流之比为2∶1

D．该加热器的最小电功率是8W

11.(·黄石)如图所示电路，电源电压保持不变，R1=5Ω，滑动变阻器R2的最大阻值为15Ω。闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是（　　）

A．电流表A的示数变小

B．电压表V的示数增大

C．滑片可在R2上任意移动

D．若滑片移到b端时，R1与R2的电功率之比为3︰1

12.（·七台河）甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是（　　）

A．若把它们并联在4V电路中，乙灯正常发光

B．若把它们并联在4V电路中，甲灯比乙灯亮

C．若把它们串联在10V电路中，两灯都可以正常发光

D．若把它们串联在10V电路中，甲灯比乙灯亮

二、填空题

1.（·盐城）小芳用铅笔芯制作如图所示的“模拟调光灯”。闭合开关后，左右移动回形针，小灯泡始终不亮，为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0V，则A、B 间_______（短路/断路），这种故障可能的情况是_________、______________。

2.（·苏州）如图所示电路中，电源电压为3V，R1和R2阻值相等，若断开S2，闭合S1、S3，两电阻的连接方式为______（选填“串联”或“并联”）；若断开S1、S3，闭合S2，此时电压表示数为______V。

3.（·郴州）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为     A，定值电阻R2的阻值为     Ω。

4.（·岳阳）如图，电源电压恒定不变，若要灯泡L和滑动变阻器R串联，则只需要闭合开关______；闭合开关S1和S3，断开S2，将滑片P由图中位置向右移动，灯泡L的亮度______（填“变亮”“变暗”或“不变”）。

5.(·武威)如图所示是某家用电子式电能表的表盘，该表盘上显示已用电______kW•h。若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。该用电器在上述时间内消耗的电能为______kW•h，它的实际电功率是______W。

6.（·达州）如图所示，电源电压保持不变，灯泡L标有“10V 5W”字样（不考虑温度对灯丝电阻的影响），当S、S1都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为     Ω。当S闭合、S1断开且滑动变阻器的滑片P在B端时，电压表的示数为     V，灯泡L的实际功率为     W。

7.（四川巴中）如图，闭合开关S，滑片P向右滑动，电流表示数变      ，电压表示数变        （均选填“大”或“小”），灯泡亮度        （选填“变亮”、“变暗”或“不变”）。

8.（·达州）如图所示，电源电压保持不变，R1、R2、R3均为定值电阻，R1：R2＝2：3，S为单刀双掷开关。当S接到1时，电流表的示数为0.4A，R1消耗的功率为P1，此时R3消耗的功率为1.6W；当S接到2时，R2消耗的功率为P2，已知P1：P2＝32：27．则电源电压为               V，R1为            Ω，R3为     Ω。

三、作图题

1.（贵州贵阳）如图所示，是一个未完成连接的实物电路。请用笔画线代替导线将电路连接完整。要求：L1与L2并联，开关S控制两盏灯，导线不能交叉。

四、实验题

1. （·内江）某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下实验操作：

（1）如图甲所示，是取一段新的电阻丝紧密绕制，用刻度尺测量出它的直径示意图。由此可知，电阻丝的直径为　   　mm，从而计算出电阻丝的横截面积S。

（2）在实验中，先保持电阻丝的横截面积S和材料不变，探究电阻丝的电阻R与长度L的关系，这种方法叫做　   　法（选填“等效替代”或“控制变量”）。

（3）为了探究电阻丝的电阻R与L的关系，实验室备有以下实验器材：

A．电源E（电压U＝1.5V）

B．电流表A1（量程0～100mA）

C．电流表A2（量程0～0.6A）

D．电阻箱R0（阻值0～999.9Ω）

E．待测电阻丝R（阻值约为10Ω）

F．开关一个，导线若干，则：

（4）为了提高实验的精确程度，在实验中电流表应选的是　   　（选填器材前的字母代号）。

（5）把电阻丝拉直后，将其两端固定在刻度尺的接线柱a和b上，在电阻丝上夹一个金属夹P，移动金属夹P的位置，就可改变接入电路中金属丝的长度L，把这些实验器材按乙图的电路连接起来。闭合开关S前，电阻箱的阻值应调整到　   　Ω。

（6）闭合开关S后，将电阻箱调到适当位置不动，多次改变金属夹P的位置，得到多组I、L的数据。根据实验测量数据在坐标平面内，以电流的倒数1/I为纵坐标、电阻丝的长度L为横坐标，得出图像如图丙所示，根据实验图像说明，横截面积S相同的同种材料的电阻丝，接入长度L越长，电流I越小，电阻R　   　。

（7）该电阻丝1cm长度的阻值为　   　Ω。

2.（·海南）在测量小灯泡电功率的实验中，已知灯泡额定电压U额=2.5V，电源电压保持不变。

（1）用笔画线代替导线把甲图电路连接完整。

（2）调节滑动变阻器，使电压表示数为2.5V，此时电流表示数（如图乙）为______A。则小灯泡的额定功率为______W。

（3）如果没有电压表，用如图丙所示电路也可测小灯泡的额定功率。其中，定值电阻的阻值为R0。先断开开关S2、闭合开关S、S1，调节滑动变阻器，使电流表的示数为；再保持变阻器滑片的位置不变，只断开开关_______、闭合其它开关，读出电流表示数为I，灯泡额定功率的表达式为P额=_________（用R0、U额、I的代数式表示）。

3.(·昆明)在“探究电流产生的热里与哪些因素有关”的实验中，提供了如图的实验器材，其中R1＞R2。

实验一：探究电流产生的热量与电阻的关系：

（1）请按照图中的电路图将对应实物图连接完整；

（2）电路中电阻丝的连接方式是为了控制________；电阻丝放出热量的多少，通过________来进行判断：

（3）闭合开关，经过一定时间，用电阻丝R1加热的煤油温度升高了△t1，用电阻丝R2加热的煤油温度升高了△t2，那么△t1________△t2（选填“大于”，“等于”或“小于”）

实验二：探宂电流产生的热S与电流的关系

（4）闭合开关，移动滑动变阻器的滑动触头，使电路中的电流变成实验一中电流的2倍，且通电时间相同。实验发现：用电阻丝R1（或R2）加热的煤油，温度升高△t1ˊ（或△t2ˊ________2△t1（或2△t2）（选填“大于”、“等于”或“小于”），该实验说明电流产生的热量与电流的________正比例关系。

（5）你认为做这个实验产生误差的主要原因是．

五、计算题

1. （·天津）某电热水壶铭牌的部分信息如下表所示。该电热水壶正常工作时，把1kg水从20℃加热到100℃用时7min，已知c水=4.2×103J/（kg•℃），求：

（1）水吸收的热量；

（2）电热水壶的热效率。

2.（·菏泽）如图所示，将标有“2.5V 0.625W”字样的小灯泡接入电源电压4.5V（电压保持不变）电路中，为调节灯泡亮度，在电路中串联一个滑动变阻器，两个电压表的量程都是3V。

（1）移动滑动变阻器滑片，使小灯泡正常发光，灯泡正常发光时的电阻是多大？

（2）在小灯泡正常发光的情况下，通电5分钟，滑动变阻器消耗的电能是多少？

（3）为保证两个电压表两端的电压不超过3V，小灯泡两端的电压不超过额定电压的情况下，滑动变阻器允许的取值范围是多少？（假定灯丝电阻保持不变）

3.（·苏州）某款电热水壶的相关信息如表所示现在该水壶内装入质量为1kg、初温为20℃的水放置在水平桌面上接通电源使其正常工作，在标准大气压下将水烧开（不计热量损失），求：

（1）装入水后水壶对桌面的压强p；

（2）水吸收的热量Q；

（3）将水烧开所需时间t。（c水=4.2×103J/（kg•℃），g=10N/kg）

六、综合能力题

1.(·徐州)阅读短文，回答文后的问题．

热 阻

 当物体或物体的不同部分之间存在温度差时，就会发生热传递．传导是热传递的一种方式，物体对热量的传导有阻碍作用，称为热阻，用R表示．物体的热阻与物体在热传导方向上的长度l成正比、与横截面积S成反比，还与物体的材料有关，关系式为,式中λ称为材料的导热系数，不同材料的导热系数一般不同．房屋的墙壁为了保温，往往使用导热系数较小的材料．如果墙壁一侧是高温环境，温度始终为t1；另一侧是低温环境，温度始终为t2，墙壁中形成稳定的热量流动，则单位时间内从高温环境传导到低温环境的热量Q与墙壁两侧的温度差成正比，与墙壁的热阻成反比．

（1）热量传导过程和电流相似，温度差相当于电路中（ ▲ ）

     A.电流       B.电压   C.电阻      D.电功率

（2）铜汤勺放在热汤中，把手很快就会烫手，而塑料把手的汤勺不会烫手．由此可知铜和塑料的导热系数大小：λ铜  ▲  λ塑料（填“>”“<”或“=”）．

（3）如图甲所示，热量在墙壁中传导，虚线标出的墙壁正中间处的温度为  ▲  ．

（4）如图乙所示，热量在墙壁中传导，在传导方向上的长度为l1，横截面积为S，导热系数为λ1；在墙壁一侧紧贴一层保温层，保温层与墙壁面积相同，在热传导方向上的长度为l2，导热系数为λ2，则单位时间内从高温环境传导到低温环境的热量Q =   ▲  ．

2.（·河南）某款水位自动测控仪的测量原理如图甲所示，电源电压U恒为15V，定值电阻R0=10Ω，R1为一竖直固定光滑金属棒，总长40cm，阻值为20Ω，其接入电路的阻值与对应棒长成正比。弹簧上端固定，滑片P固定在弹簧下端且与R1接触良好，滑片及弹簧的阻值、重力均不计。圆柱体M通过无伸缩的轻绳挂在弹簧下端，重80N，高60cm，底面积为100cm2．当水位处于最高位置A时，M刚好浸没在水中，此时滑片P恰在R1最上端；当水位降至最低位置B时，M的下表面刚好离开水面。已知弹簧所受拉力F与其伸长量△L的关系如图乙所示。闭合开关S，试问：

（1）当水位下降时，金属棒接入电路的长度_____，电压表示数_____。（两空均选填“增大”或“减小”）；

（2）当水位处于位置A时，电压表的示数为多少？

（3）水位由位置A降至B这一过程，弹簧的长度增加了多少？电压表的示数变化了多少？（已知ρ水=1.0×103kgm3，g取10N/kg）

参考答案：

一、选择题

1.B  2.B  3.B  4.A  5.D  6.D  7.A  8.A  9.A  10.C  11.D  12.B

二、填空题

1【答案】断路；灯丝断了；灯泡与灯座接触不良。

2【答案】并联；1.5。

3【答案】0.3；10。

4【答案】S2；不变。

5【答案】5546.7；0.02；400。

6【答案】20；5；1.25。

7【答案】小；大；变亮

8【答案】12；20；10。

三、作图题

1【答案】

四、实验题

1【答案】（1）0.8；（2）控制变量；（4）B；（5）999.9；（6）越大；（7）0.3。

2【答案】（1）如图所示；（2）0.28；0.7；（3）S1    。

3【答案】（1）（2）电流相等；温度升高的示数   （3）大于   （4）大于   不成正比   （5）两瓶煤油的质量大小是否相等

五、计算题

1【答案】（1）3.36×105J；（2）80%。

2【答案】（1）10Ω；（2）150J；（3）8Ω～20Ω。

3【答案】（1）750Pa；（2）3.36105J；（3）336s。

六、综合能力题

1【答案】（1）B；（2）＞；（3）；（4）。

2【答案】（1）减小；减小；（2）10V；（3）30cm； 5V。
