2020 年阜新市初中毕业生学业考试
物理试卷
考试时间：70 分钟 试卷满分：100 分
一、选择题（共11小题，1~9小题为单选题，每题2分；10~11 小题为多选题，每题3分，漏选得2分，错选得0分，共24分）
1. 下列数据中，你认为最接近实际的是(　　)
A. 一元硬币的直径约为 5×10 -4m B. 汽车经过学校门口时限速 30km/h
C. 初中生的质量约为 500kg D. 让人感觉舒适的洗澡水温度约为 60℃
【答案】B
【解析】
【详解】A．一元硬币的直径约为2.5cm，约为2.5×10-2m，故A选项不符合题意；
B．汽车经过学校门口应较慢，约限速30km/h，故B选项符合题意；
C．初中生的质量约是50kg，故C选项不符合题意；
D．让人舒适的洗澡温度差不多是40℃，故D选项不符合题意。
故选B。
2. 同学们在操场用嘹亮的歌声演唱《我和我的祖国》。演唱中涉及到的下列声现象，说法错误的是(　　)
A. 歌声是通过空气传播的 B. 唱歌时声带振动的幅度越大，歌声传的越远
C. “歌声嘹亮”指的是音调 D. 老师能通过音色分辨出是哪位同学在唱歌
【答案】C
【解析】
【分析】

【详解】A．我们听到的声音是通过空气传到人耳的，故A正确，不符合题意；
B．唱歌时声带振动的幅度越大，响度越大，能传得越远，故B正确，不符合题意；
C．“歌声嘹亮”指的是响度，故C错误，符合题意；
D．每个人的音色不同，老师能通过音色分辨出是哪位同学在唱歌，故D正确，不符合题意。
故选C。

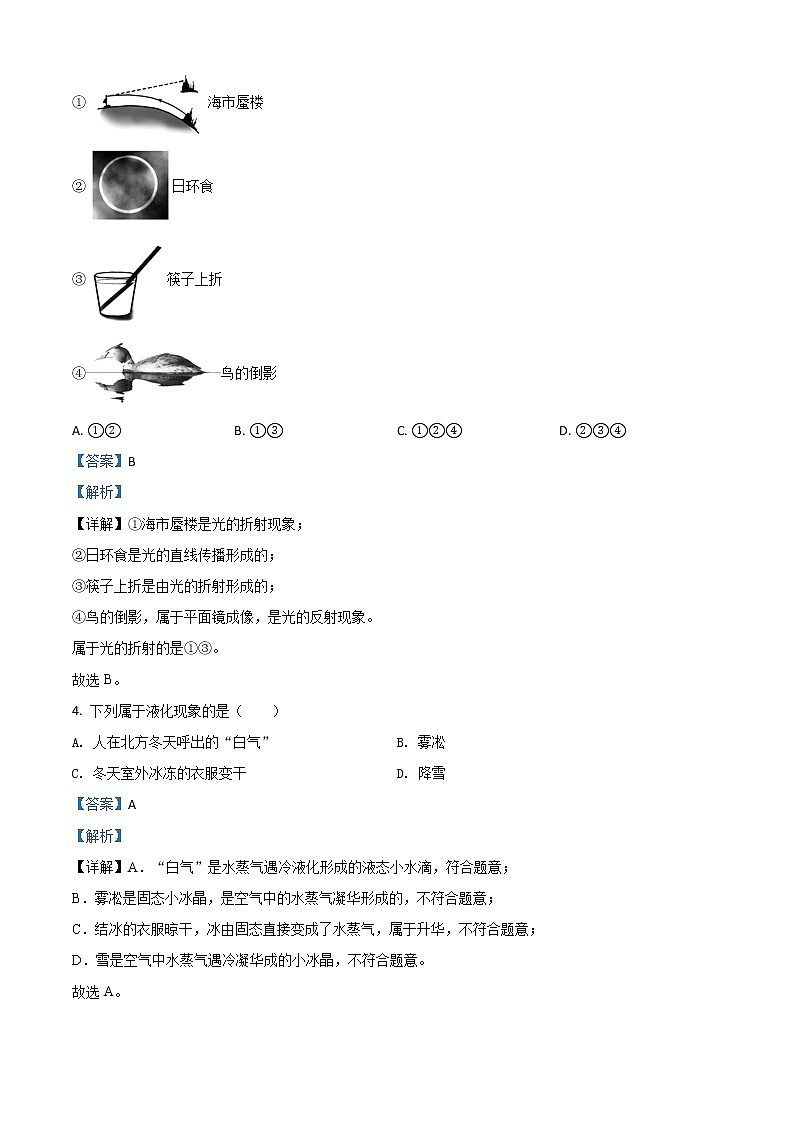

3. 下列所示的四个现象中，属于光的折射的是(　　)
① 海市蜃楼
②日环食
③筷子上折
④鸟的倒影
A. ①② B. ①③ C. ①②④ D. ②③④
【答案】B
【解析】
【详解】①海市蜃楼是光的折射现象；
②日环食是光的直线传播形成的；
③筷子上折是由光的折射形成的；
④鸟的倒影，属于平面镜成像，是光的反射现象。
属于光的折射的是①③。
故选B。
4. 下列属于液化现象的是（　　）
A. 人在北方冬天呼出的“白气” B. 雾凇
C. 冬天室外冰冻的衣服变干 D. 降雪
【答案】A
【解析】
【详解】A．“白气”是水蒸气遇冷液化形成的液态小水滴，符合题意；
B．雾凇是固态小冰晶，是空气中的水蒸气凝华形成的，不符合题意；
C．结冰的衣服晾干，冰由固态直接变成了水蒸气，属于升华，不符合题意；
D．雪是空气中水蒸气遇冷凝华成的小冰晶，不符合题意。
故选A。
5. 用如图所示的滑轮组，将5块相同的大理石，分二次从地面匀速提升相同的高度；若每块大理石重为G，第一次运2块，第二次运3块，两次拉力分别为F1、F2，效率为η1、η2（绳重及摩擦均忽略不计），下列选项正确的是(　　)

A. F1=G B. F2＜1.5G C. η1＝η2 D. η1＜η2
【答案】D
【解析】
【详解】AB．滑轮组的动滑轮绕2段绳，绳重及摩擦均忽略不计，两次拉力
F1=(2G+G动)=G+G动
F1＜G
F2=(3G+G动)=1.5G+G动
F2＞1.5G
故AB错误；
CD．绳重及摩擦均忽略不计，由

可得，动滑轮的重一定，物重越大，滑轮组的机械效率越大，所以
η1＜η2
故C错误，D正确。
故选D。
6. 如图是一款小电风扇，图中能说明其工作原理的实验装置是(　　)

A. B. C. D.
【答案】D
【解析】
【详解】小电风扇的主要装置是电动机，电动机是根据磁场对通电导体的作用的原理制成的。
A．此图是奥斯特实验，证明了电流的周围存在磁场，不符合题意；
B．此图是研究通电螺线管周围磁场的分布，不符合题意；
C．此图研究的是电磁感应现象，不符合题意；
D．此图是研究磁场对通电导体的作用，符合题意。
故选D。
7. 如图是网球运动员挥拍击球的瞬间，下列说法正确的是(　　)

A. 网球在下落的过程中，重力势能转化为动能
B. 网球在空中运动的过程中，受到平衡力的作用
C. 球拍的网面凹陷，说明力可以改变物体的运动状态
D. 网球在惯性的作用下，向前运动
【答案】A
【解析】
【详解】A.．网球在下落的过程中，高度减小，重力势能减小，速度变大，动能变大，重力势能转化为动能，故A正确；
B．网球在空中运动的过程中，运动状态不断改变，受到非平衡力作用，故B错误；
C．球拍的网面凹陷，说明力可以改变物体的形状，故C错误；
D．由于网球具有惯性，会保持原来的运动状态向前运动，不能说在惯性的作用下，故D错误。
故选A。
8. 如图是某小区的门禁系统，内部车辆出入，能够被自动识别栏杆抬起；外部车辆出入， 需要门卫用按钮将栏杆抬起。若把车辆识别装置看作一个自动开关，按钮看作一个手动开关，下列电路图与门禁系统内部电路最接近的是(　　)

A. B. C. D.
【答案】C
【解析】
【详解】由题意可知，两个开关互不影响，闭合其中任何一个开关，电动机都能够工作，使栏杆抬起。说明两个开关并联后控制电动机，电动机在干路上。
A．闭合与电动机串联的开关时，电动机能够工作使栏杆抬起，闭合另一个开关时，造成短路，故A不符合题意；
B．电动机与其中一个开关并联，闭合干路上的开关时，能够使栏杆抬起，但只闭合与之并联的开关时，不能工作，故B不符合题意；
C．闭合任一开关，电动机都能工作，都能使栏杆抬起，故C符合题意；
D．只闭合其中一个开关时，电动机不能工作，不能使栏杆抬起，故D不符合题意。
故选C。
9. 如图所示，关于家庭电路和安全用电，下列说法正确的是(　　)

A. 电冰箱接入三孔插座后，灯和电冰箱是串联的
B. 电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C. 闭合开关后，用试电笔接触A点时，氖管不发光
D. 若空气开关“跳闸”，一定是电路的总功率过大
【答案】B
【解析】
【详解】A．电冰箱接入三孔插座后灯与电冰箱是并联的，电冰箱和灯都能正常工作，并且互不影响，故A错误；
B．电冰箱接入三孔插座能使金属外壳接地，防止金属外壳的用电器漏电发生触电事故，故B正确；
C．闭合开关后，A点与火线连接，用试电笔接触A点时，氖管发光，故C错误；
D．若空气开关“跳闸”，可能是电路发生短路，可能是电路的总功率过大，故D错误。
故选B。
10. 如图所示，有两个完全相同的物体 A 和 B，A 的下端与物块甲通过轻质细绳相连，B 的上面放着物块乙，A、B 都刚好浸没于水中。则下列说法正确的是(　　)

A. 物体 A 和 B 受到的浮力相等 B. 绳的拉力大于乙的重力
C. 甲的重力大于乙的重力 D. 甲的密度大于乙的密度
【答案】AC
【解析】
【详解】A．两种情况下A 和 B物体排开水的体积相同，由F浮＝ρ水V排g可知，A 和 B受到的浮力相同，故A正确；
B．左边A受到水的浮力
F浮＝G+F拉
右边B物体受到水的浮力
F浮＝G+G乙
由于A 和 B受到的浮力相同，所以
F拉＝G乙
故B错误；
CD．因为A和甲悬浮，所以，它们受到的浮力

因为B和乙漂浮，所以，它们受到的浮力

左图中，两物体均受浮力作用，则
F1＝F浮+F甲浮
右图中，只有大物体受到浮力作用，则
F2＝F浮，
所以

结合①②两式可知
G甲＞G乙
故C正确；
由于甲乙的体积未知，所以无法比较密度大小；故D错误。
故选AC。
11. 如图甲所示，电源电压保持不变，R1 是定值电阻。在开关 S 闭合，滑动变阻器 R2 的滑片 P 由最右端向左移动的过程中，两电表示数变化情冴如图乙所示，下列说法正确的是(　　)

A. 滑动变阻器 R2 的最大阻值是 30Ω
B. 电源电压是 15V
C. R1 的阻值是 10Ω
D. 该电路消耗的最小电功率为 4.5W
【答案】ABD
【解析】
【详解】当滑片在最右端时，滑动变阻器 全部接入电路，由图乙可知
U2=9V，I=03A

①
当滑片向左移动时，由图乙可知
②
联立①②可得
R1=20Ω，U=15V
当电路中电阻最大时，该电路消耗的最小电功率为

故选ABD。
二、填空题（共8个小题，每空１分，共2分）
12. 手机是靠_______连接 Wi-Fi；手机的彩色画面是利用红、______、蓝三种色光混合而成。风能属于_______次能源。
【答案】 (1). 电磁波 (2). 绿 (3). 一
【解析】
【详解】[1]我们使用的手机是通过电磁波连接Wi-Fi的。
[2]手机画面的颜色是由红、绿、蓝三种色光合成的。
[3]风能可以从自然界直接获取，属于一次能源
13. 体温计是根据液体_____的规律制成的，它_______测量标准大气压下沸水的温度（选填“能”或“不能”）。如图“测温枪”是利用_______来测量体温的（选填“红外线”或“紫外线”）。

【答案】 (1). 热胀冷缩 (2). 不能 (3). 红外线
【解析】
【详解】[1]体温计的工作原理是液体的热胀冷缩。
[2]标准大气压下沸水的温度是100°C，体温计能测量的最高温度是42°C，所以不能用体温计测量标准大气压下沸水的温度。
[3]测温枪是通过感应人体发出的红外线来测量体温的。
14. 牙医给病人检查牙齿用的是______镜。汽车的后视镜是______镜。
【答案】 (1). 平面 (2). 凸面
【解析】
【详解】[1]牙医将一个小镜伸进患者口腔内检查牙齿，平面镜能成像，能改变光的传播方向，这个小镜是平面镜。
[2]汽车的后视镜是凸面镜，凸面镜对光线有发散作用，可以扩大视野，使司机看到的景物范围变大。
15. 毛皮与橡胶棒摩擦，橡胶棒带______电，用它去接触验电器的金属球，验电器的金属箔片因带同种电荷，相互______而张开；在这个过程中，瞬间电流方向是从______（选填“橡胶棒到验电器”或“验电器到橡胶棒”）。
【答案】 (1). 负 (2). 排斥 (3). 验电器到橡胶棒
【解析】
【详解】[1][2]毛皮与橡胶棒摩擦，橡胶棒得到电子，带负电。当接触验电器上端的金属球时，橡胶棒上的电子会转移到验电器上，金属箔片因与金属球连接，所以金属箔片也因有多余的电子而带负电，所以两片金属箔都带上负电荷相互排斥而张开。
[3]因为正电荷定向移动的方向规定为电流的方向，电子带负电，所以电流方向与电子移动的方向相反，即瞬间的电流方向是验电器到橡胶棒。
16. “新冠肺炎”疫情期间，同学们每天走迚教学楼，都会闻到消毒液气味，这一现象说明了______；消毒液是液体，不容易被压缩，说明分子间存在着______力。
【答案】 (1). 分子在不停地做无规则运动 (2). 斥
【解析】
【详解】[1]组成物质的分子在不停地作无规则的运动，喷洒后室内会闻到消毒液的气味，说明分子在不停地做无规则运动。
[2]液体不容易被压缩，说明分子间存在着斥力。
17. 将两个阻值比为1∶2的定值电阻R1、R2，串联接在电压为6V的电路中，通过R2的电流是0.2A，则R1和R2两端的电压比为_______，R2的电阻________Ω；若把它们并联接入同一电路，则通过R1和R2的电流比是______。
【答案】 (1). 1∶2 (2). 20 (3). 2∶1
【解析】
【详解】[1][2]串联电路各处电流都相等，则R1和R2两端的电压比为
①
由串联电路电压的规律可知
U1+U2=6V②
由①②得到
U1=2V，U2=4V
R2的电阻
R2==20Ω
[3]把它们并联接入同一电路，并联电路中各个支路的电压相等，则通过R1和R2的电流比

18. 如图，茶壶的壶身和壶嘴构成了一个_______，当壶中水深 12cm 时，A 点受到水的压强是______Pa；若壶中装满水，用手指将壶盖上的小孔堵住，则壶中的水_______（选填“能”或“不能”）倒出来。（g＝10N/kg）

【答案】 (1). 连通器 (2). 1200 (3). 不能
【解析】
【详解】[1]茶壶的壶嘴和壶身构成了一个连通器，当里面的水不流动时，壶嘴和壶身内的水面保持相平。
[2]A点受到水的压强
p=ρgh=1.0×103kg/m3×10N/kg×0.12m=1200Pa
[3]若壶中装满水，用手指将壶盖上的小孔堵住，由于外部的大气压大于壶内压强，壶中的水不能倒出。
19. 吸尘器正常工作一段时间后，机身的温度会升高，这是电流的______效应，一个“220V、440W”的吸尘器，线圈电阻是10Ω，工作1min消耗的电能是_______J，产生的热量是______J。
【答案】 (1). 热 (2). 2.64×104 (3). 2.4×103
【解析】
【详解】[1]吸尘器正常工作一段时间后，由于电流的热效应，机身的温度会升高。
[2]吸尘器工作1min消耗的电能
W=Pt=440W×60s=2.64×104J
[3]通过吸尘器的电流
I==2A
产生的热量
Q=I2Rt=(2A)2×10Ω×60s=2.4×103J
三、作图题（共2个小题，每小题3分，共6分）
20. 小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用 A 代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。（保留必要的作图痕迹）

【答案】
【解析】
【详解】C点是飞机，A点是人眼，人眼看到飞机即飞机发出的光线直接进入人眼，故连接AC，并标上箭头，箭头指向人眼；人看到水里的鱼在B处，认为鱼就在B，即鱼的像发出的光线进入人眼，该直线与水面的交界点即为折射点O，该直线的水面以上即为折射光线，连接AD由于从一种介质进入到另外一种介质时，会发生光的折射，即水面以上即为折射光线，是折射光线的延长线，人眼逆着折射光线看到鱼的像在B处，故水面以下的是虚线，连接DO，即入射光线，并标上箭头，箭头指向O点，故如下图所示


21. 如图所示，用刀切食物，O为支点，A为动力作用点：
(1)画出刀受到的阻力F2的示意图；
(2)画出最小动力F1的示意图及其动力臂l1。

【答案】
【解析】
【详解】(1)刀受到的阻力垂直于接触面向上。
(2)阻力和阻力臂不变，力臂越长越省力，最长的力臂即支点O与A点的连线，根据力臂的画法作出垂直于OA的作用力为最小动力F1。如图所示：

四、计算题（共2个小题，每小题9分，共18分。要求写出必要的文字说明、公式、计算过程、数值和单位）
22. 如图所示，客车和车内人员的总质量为 1.8×10 4kg，汽车轮胎与地面接触总面积是0.4m2，若这辆客车从高速口以标志牌的速度， 沿平直公路匀速行驶 15min 到达市内，客车发动机的功率是 240 kW。（g＝10N/kg）求：
(1)这辆客车启动前对地面的压强是多少？
(2)高速口距离市内的路程大约是多少？
(3)发动机提供的牵引力是多少？

【答案】(1)4×105；(2)15km；(3)1.44×104N
【解析】
【详解】(1)客车启动前对地面的压力
F压=G=mg=1.8×104kg×10N/kg =1.8×105N
客车前对地面的压强

(2)客车行驶的时间
t =15min=h=0.25h
由得高速口距离市内的路程
s=vt =60km/h×h =15km-
(3)由得发动机提供的牵引力为

答：(1)这辆客车启动前对地面的压强是4×105；
(2)高速口距离市内的路程是15km；
(3)发动机提供的牵引力是1.44×104N。
23. 某一家用两档可控的恒温餐盘，其高温档电功率为 880W，简化电路如图甲所示，R1、R2 均是发热电阻，R2 的阻值是 R1 的 3 倍。求：
(1)餐盘处于低温档时，电路中电流是多少？
(2)1kg 米饭温度升高 40℃，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•℃）]
(3)若电路中只使用该恒温餐盘，同样加热 1kg的米饭，电能表的脉冲指示灯闪烁了 125 次，如图乙所示，这个恒温餐盘的效率是多少？

【答案】(1)1A；(2)105 J；(3)80%
【解析】
【分析】
电学热学综合计算题
【详解】(1)当开关S与2接触时，R1连入电路，恒温餐盘处于高温档

当开关S与1接触时，R1和R2串联连入电路，恒温餐盘处于低温档
R2=3×55Ω=165Ω

(2)米饭吸收的热量是
Q吸=c饭m饭（t-t0)=2.5×103J /（kg•℃）×1kg×40℃=105 J
(3) 恒温餐盘消耗的电能为

恒温餐盘的效率是

答：(1)餐盘处于低温档时，电路中电流是1A；(2)米饭吸收的热量是105J；(3)这个恒温餐盘的效率是80%。
五、实验探究题（共5个小题，每小题6分，共30分）
24. 在探究“海波熔化时温度的变化规律”的实验中，使用的实验装置如图甲所示：

(1)组装实验器材时，合理的顺序是______（填序号）。
①温度计②石棉网③装水的烧杯④酒精灯⑤装有海波的试管
(2)为了使试管中的海波受热均匀，应选择______的海波进行实验（选填“大颗粒”或“小颗粒”）。
(3)图乙是某时刻温度计的示数，温度是______℃。
(4)图丙是根据实验数据绘制的海波熔化时温度随时间变化的图像，图像中的__________段（选填“AB”或“BC”）表示海波的熔化过程。海波在B点的内能__________C点的内能（选填“大于”“等于”或“小于”）。
(5)由实验可知，当海波的温度处于48℃时，其状态是_______。
A.固态 B.固液共存状态 C.可能固态、液态，也可能固液共存状态
【答案】 (1). ④②③⑤① (2). 小颗粒 (3). 42 (4). BC (5). 小于 (6). C
【解析】
【详解】(1)[1]酒精灯要使用外焰加热，所以合理顺序应先放好酒精灯，由其外焰高度确定铁圈及石棉网的高度；将装水的烧杯放到石棉网上，安装装有海波的试管，最后安装温度计，其合理的顺序是：④②③⑤①。
(2)[2]实验中宜选用小颗粒的海波，能使海波均匀受热。
(3)[3]图乙中温度计的分度值是1℃，温度计的示数是42℃。
(4)[4]从图丙中可知，海波在熔化过程中温度保持48℃不变，BC段表示海波的熔化过程。
[5]海波熔化过程中，吸收热量，内能增大，所以海波在B点的内能小于C点的内能。
(5)[6]海波的熔点是48℃，所以48℃的海波可能是固态（达到熔点尚未熔化），可能是液态（刚刚熔化结束），也可能是固液混合态（熔化过程中），故选C。
25. 小明在探究“凸透镜成像的规律”实验中，操作如下：


(1)实验前，小明调节______、凸透镜、光屏的中心在同一高度。
(2)将蜡烛放在如甲图所示的位置，在光屏上看到一个清晰的、等大的实像，小明计算出这个凸透镜的焦距是_____cm。
(3)把蜡烛移到 25cm 刻度线处，向__________（选填“靠近”或“远离”）凸透镜的方向移动光屏，可以得到倒立的、__________的实像（选填 “放大”或“缩小”），这一成像规律应用在__________（选填“照相机”“投影仪”或“放大镜”）上。
(4)乙图中，能够观察到烛焰所成的虚像的是______（选填“A”或“B”）。
【答案】 (1). 烛焰 (2). 10 (3). 远离 (4). 放大 (5). 投影仪 (6). A
【解析】
【详解】(1)[1]为了使像成在光屏的中央，应调整烛焰中心、凸透镜中心、光屏的中心在同一高度。
(2)[2]由图可知，物距等于像距等于20.0cm ，在光屏上看到一个清晰的、等大的实像，由凸透镜成像特点知，此时
u= v=20.0cm =2f
可得
f=10.0cm
(3)[3][4][5]将蜡烛移到光具座上25cm刻线处，此时2f＞u＞f，物距变小，由物近像远像变大知，像距变大，应向远离凸透镜的方向移动光屏，可以得到倒立的、放大的实像，这一成像规律可应用于投影仪或幻灯机。
(4)[6]物体通过凸透镜成虚像时，像与物在透镜同侧，故能够观察到烛焰所成的虚像的是A。
26. 小明在探究“影响滑动摩擦力大小的因素”实验中，进行了如图所示的操作：

次 数
1
2
3
接触面
木板
木板
毛巾
压力/N
1.0
1.5
1.0
弹簧测力计示数/N
0.4
0.6
0.6

实验数据如表格所示，回答下列问题：
(1)实验中，小明每次都用弹簧测力计沿_______方向拉着木块做匀速直线运动，此时木块受到的拉力与木块受到的滑动摩擦力是______力。
(2)比较第 1、2 两次实验数据可知，在接触面的粗糙程度相同时，接触面受到的压力越______， 滑动摩擦力越大。
(3)比较第______两次实验数据可知，在接触面受到的压力相同时，接触面越粗糙， 滑动摩擦力越大。
(4)若在第 1 次实验中，木块以更大的速度做匀速直线运动，则弹簧测力计的示数______0.4N（选填“大于”“等于”或“小于”）。
(5)第 2 次实验中，砝码受到的摩擦力是______N。
【答案】 (1). 水平 (2). 平衡 (3). 大 (4). 1、3 (5). 等于 (6). 0
【解析】
【详解】(1)[1][2]实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，由平衡条件可知，此时木块受到的拉力与木块受到的滑动摩擦力是平衡力。
(2)[3]比较第 1、2 两次实验数据可知，接触面的粗糙程度相同而物体间的压力不同，弹簧测力计的示数不同，可得在接触面的粗糙程度相同时，接触面受到的压力越大， 滑动摩擦力越大。
(3)[4]比较第1、3两次实验数据可知，物体间的压力相等而接触面的粗糙程度不同，弹簧测力计的示数不同，可得在接触面受到的压力相同时，接触面越粗糙， 滑动摩擦力越大。
(4)[5]若在第 1 次实验中，木块以更大的速度做匀速直线运动，木块仍处于平衡状态，压力不变，接触面的粗糙程度不变，摩擦力不变，弹簧测力计的示数等于0.4N。
(5)[6]第 2 次实验中，砝码与木块之间没有相对运动，砝码不受摩擦力。
27. 小明把一小块玛瑙石和一个小木块带到实验室，测量它们的密度：

(1)如图甲所示，小明忘记把游码归零就调节天平平衡了，及时改正后，他应将平衡螺母向______侧移动（选填“左”或“右”），天平才能重新平衡
(2)在实验过程中，小明测得的实验数据如图乙、丙所示，玛瑙石的质量是______g， 玛瑙石的体积是_______cm3，玛瑙石的密度是______kg/m3。
(3)小明把玛瑙石做成一件小工艺品后，其质量减少，玛瑙石的密度______（填“变大”“不变”或“变小”）。
(4)小明尝试只用量筒和水测量小木块的密度，如图丁所示操作如下：
①向量筒内倒入适量的水，体积记为 V1；
②将小木块轻轻放入量筒内，静止后，水面对应的体积记为 V2；
③再用细钢针将小木块浸没在水中，水面所对应体积记为 V3，

由此得到木块密度的表达式 ρ＝______。（用 ρ 水和所测物理量符号表示）
【答案】 (1). 右 (2). 51 (3). 20 (4). 2.55×103 (5). 不变 (6).
【解析】
【详解】(1)[1]游码归零后天平左侧重，导致天平左偏，因此他应将平衡螺母向右侧移动，天平才能重新平衡。
(2)[2][3][4]如图乙，砝码的质量为50g，游码的示数为1g，故玛瑙石的质量为51g；如图丙所示，水的体积为50mL，玛瑙石和水的总体积为70mL，故玛瑙石的体积为20cm3；玛瑙石的密度为

(3)[5]小明把玛瑙石做成一件小工艺品后，其质量减少，玛瑙石的密度不变，因为密度是物质的一种特性，其大小与物质种类有关。
(4)[6]将小木块轻轻放入量筒内，静止后木块漂浮，浮力等于木块的重力，所以木块的质量为

再用细钢针将小木块浸没在水中，水面所对应的体积记为 V3，则木块的体积为

由此得到木块密度的表达式

28. 在“测量小灯泡额定功率”的实验中，器材有：电源（电压恒为3V）、开关、电压表和电流表各一只、额定电压为2.5V的灯泡、滑动变阻器（20Ω、1A）、导线若干。

(1)以画线代替导线，将图甲中的实物图连接完整。（要求：滑片向左移动时小灯泡变亮）______
(2)闭合开关前，发现电流表的指针如图乙所示，其原因是______；
(3)问题解决后，第一小组的同学通过改变滑动变阻器的阻值，得到了小灯泡的电流随其两端电压变化的图像，如图丙所示，则小灯泡的额定功率为______W；
(4)第一小组的同学在实验中还发现，电压表与电流表示数的比值变大，原因是______；
(5)第二小组的同学在准备进行实验时，发现电压表坏了，他们找到了一个阻值为10Ω的定值电阻R0，设计了如图丁所示的电路，也顺利的完成了实验：
①先闭合开关S、S1，断开S2，调节滑动变阻器，使电流表的示数为I1，则I1=______A；
②保持滑片P的位置不变，闭合开关S、S2，断开S1，读出电流表的示数为I2，则小灯泡的额定功率P额=______。（用U额、I1、I2表示）

【答案】 (1). (2). 没有将电流表的指针调零（电流表的指针没有调零） (3). 0.5 (4). 灯丝电阻随着温度的升高而增大 (5). 0.25 (6). U额(I2-I1)
【解析】
【详解】(1)[1]滑片向左移动时小灯泡变亮，说明电路中电流变大，变阻器连入电路的电阻变小，滑动变阻器接左下接线柱，如下图所示：

(2)[2]闭合开关前电流表的指针指在零刻度线的左侧，说明电流表使用前没有将指针调零。
(3)[3]由图丙可知，小灯泡在额定电压下的电流为0.2A，小灯泡的额定功率为
P=UI=2.5V×0.2A=0.5W
(4)[4]由欧姆定律可知电压表和电流表示数的比值等于灯泡的阻值，因为灯丝电阻随着温度的升高而增大，所以电压表与电流表示数的比值变大。
(5)①[5]先闭合开关S、S1，断开S2，电阻R2和灯泡并联，由并联电路电压的规律可知灯泡两端的电压等于电阻R2两端的电压，调节滑动变阻器，使R0两端的电压等于灯泡的额定电压，即电流表的示数为
I1==0.25A
②[6]保持滑片P的位置不变，闭合开关S、S2，断开S1，电阻R2和灯泡并联，电流表测量干路中的电流，通过灯泡的电流
I额=I2-I1
灯泡的额定功率
P额=U额I额=U额(I2-I1)
