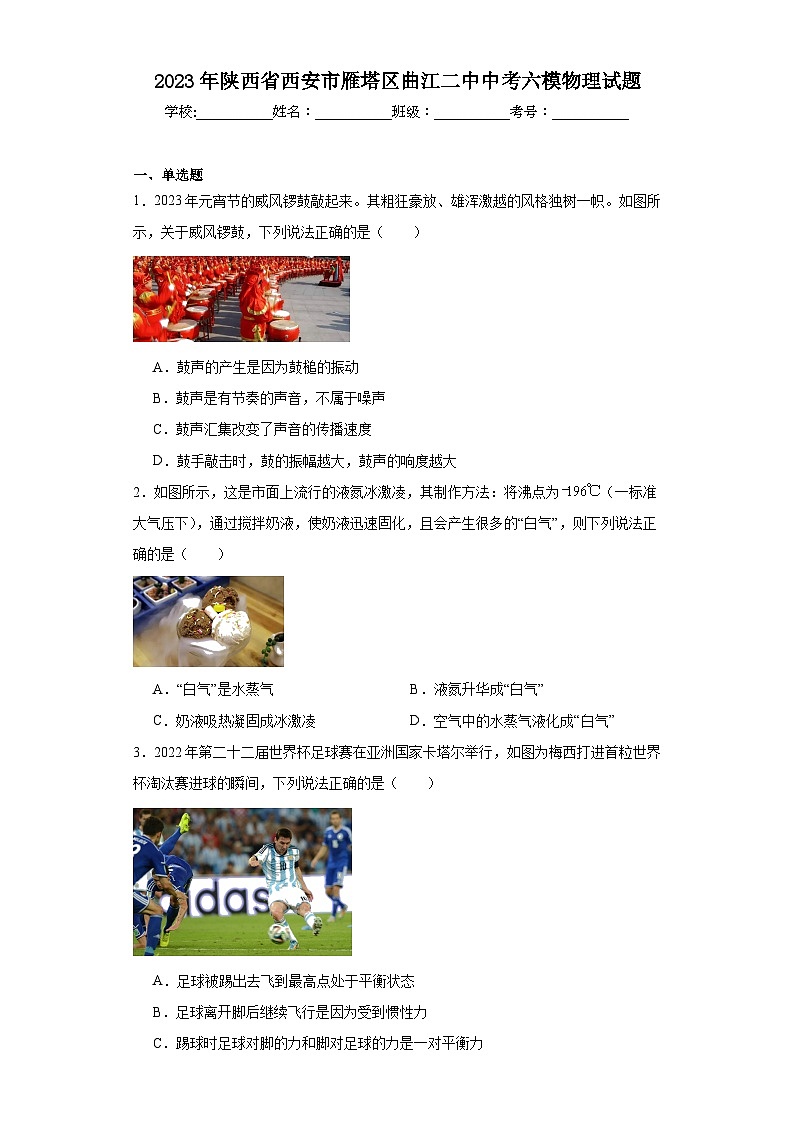

2023年陕西省西安市雁塔区曲江二中中考六模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．2023年元宵节的威风锣鼓敲起来。其粗狂豪放、雄浑激越的风格独树一帜。如图所示，关于威风锣鼓，下列说法正确的是（　　）

A．鼓声的产生是因为鼓槌的振动
B．鼓声是有节奏的声音，不属于噪声
C．鼓声汇集改变了声音的传播速度
D．鼓手敲击时，鼓的振幅越大，鼓声的响度越大
2．如图所示，这是市面上流行的液氮冰激凌，其制作方法：将沸点为（一标准大气压下），通过搅拌奶液，使奶液迅速固化，且会产生很多的“白气”，则下列说法正确的是（　　）

A．“白气”是水蒸气 B．液氮升华成“白气”
C．奶液吸热凝固成冰激凌 D．空气中的水蒸气液化成“白气”
3．2022年第二十二届世界杯足球赛在亚洲国家卡塔尔举行，如图为梅西打进首粒世界杯淘汰赛进球的瞬间，下列说法正确的是（　　）

A．足球被踢出去飞到最高点处于平衡状态
B．足球离开脚后继续飞行是因为受到惯性力
C．踢球时足球对脚的力和脚对足球的力是一对平衡力
D．足球滚动一段时间后停下来，说明力可以改变物体的运动状态

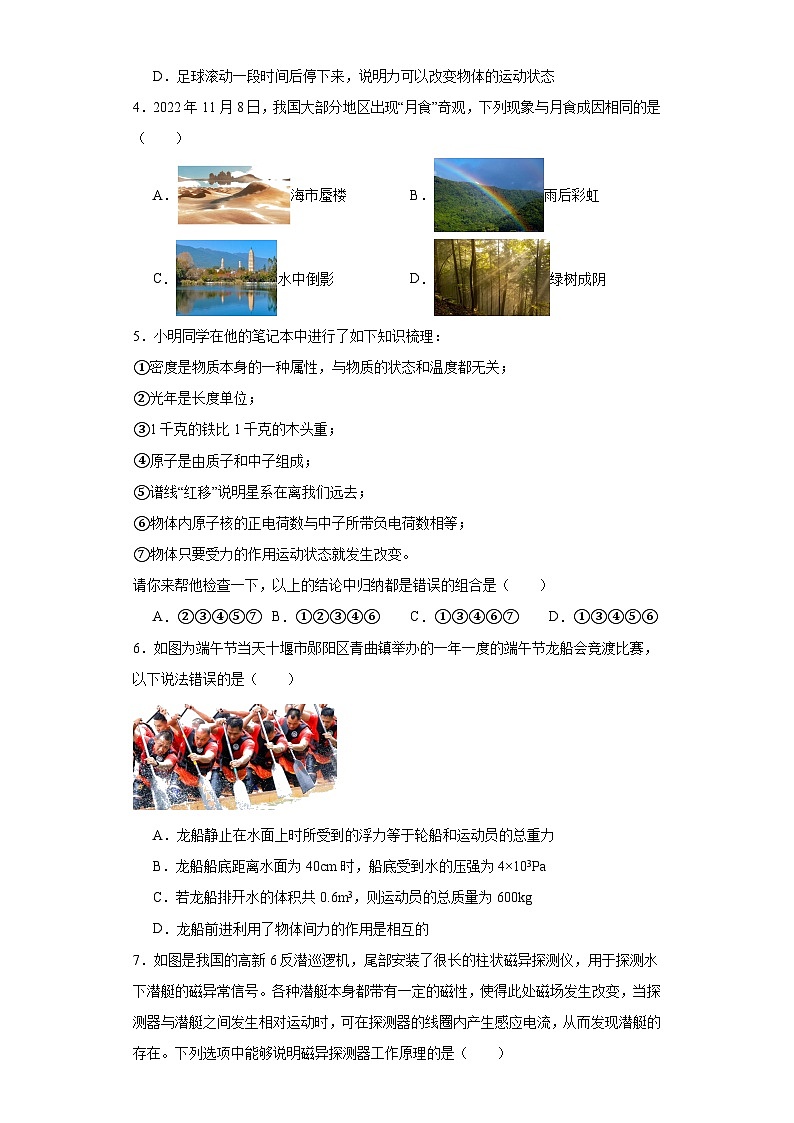

4．2022年11月8日，我国大部分地区出现“月食”奇观，下列现象与月食成因相同的是（　　）
A．海市蜃楼 B．雨后彩虹
C．水中倒影 D．绿树成阴
5．小明同学在他的笔记本中进行了如下知识梳理：
①密度是物质本身的一种属性，与物质的状态和温度都无关；
②光年是长度单位；
③1千克的铁比1千克的木头重；
④原子是由质子和中子组成；
⑤谱线“红移”说明星系在离我们远去；
⑥物体内原子核的正电荷数与中子所带负电荷数相等；
⑦物体只要受力的作用运动状态就发生改变。
请你来帮他检查一下，以上的结论中归纳都是错误的组合是（　　）
A．②③④⑤⑦ B．①②③④⑥ C．①③④⑥⑦ D．①③④⑤⑥
6．如图为端午节当天十堰市郧阳区青曲镇举办的一年一度的端午节龙船会竞渡比赛，以下说法错误的是（　　）

A．龙船静止在水面上时所受到的浮力等于轮船和运动员的总重力
B．龙船船底距离水面为40cm时，船底受到水的压强为4×103Pa
C．若龙船排开水的体积共0.6m3，则运动员的总质量为600kg
D．龙船前进利用了物体间力的作用是相互的

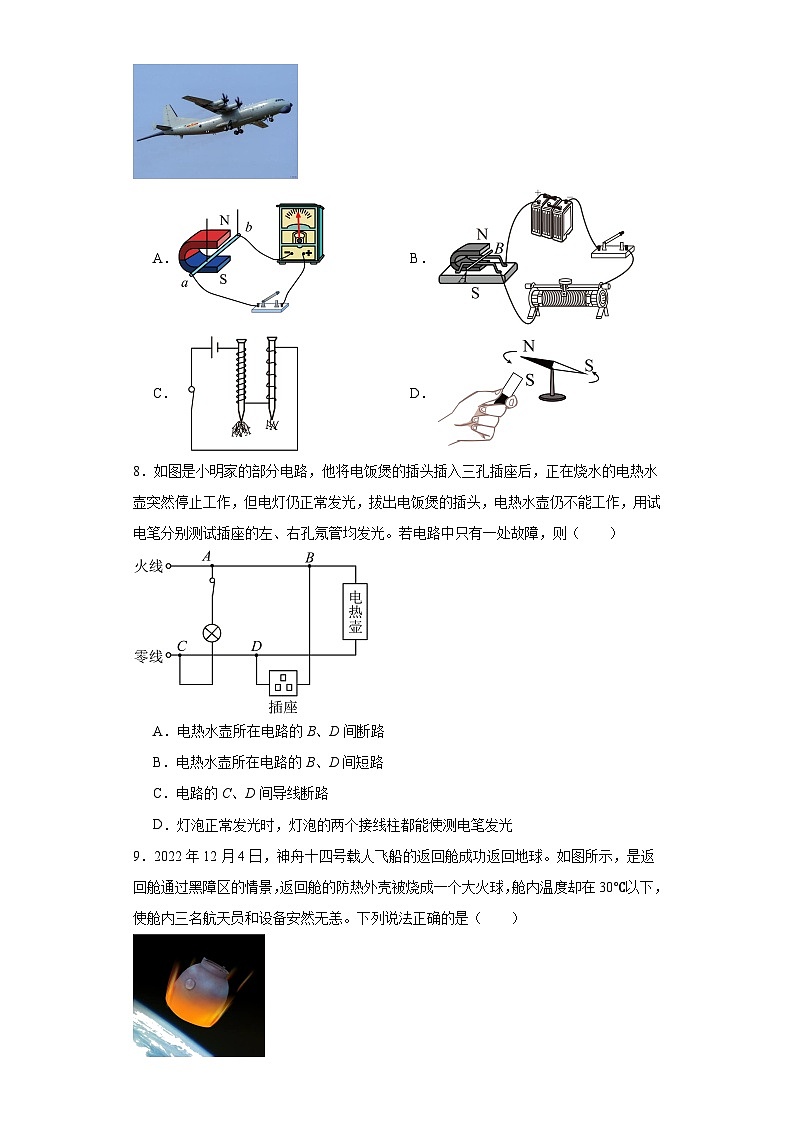

7．如图是我国的高新6反潜巡逻机，尾部安装了很长的柱状磁异探测仪，用于探测水下潜艇的磁异常信号。各种潜艇本身都带有一定的磁性，使得此处磁场发生改变，当探测器与潜艇之间发生相对运动时，可在探测器的线圈内产生感应电流，从而发现潜艇的存在。下列选项中能够说明磁异探测器工作原理的是（　　）

A． B．
C． D．
8．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔氖管均发光。若电路中只有一处故障，则（　　）

A．电热水壶所在电路的B、D间断路
B．电热水壶所在电路的B、D间短路
C．电路的C、D间导线断路
D．灯泡正常发光时，灯泡的两个接线柱都能使测电笔发光
9．2022年12月4日，神舟十四号载人飞船的返回舱成功返回地球。如图所示，是返回舱通过黑障区的情景，返回舱的防热外壳被烧成一个大火球，舱内温度却在30℃以下，使舱内三名航天员和设备安然无恙。下列说法正确的是（　　）

A．返回舱的防热外壳“燃烧”是通过热传递的方式增加了内能
B．返回舱通过黑障区时克服摩擦做功，机械能转化为内能
C．返回舱的防热外壳材料导热性好，可以保护舱内航天员避免被高温灼伤
D．返回舱在返回地面的过程中，宇航员相对于返回舱是运动的
10．如图所示是检测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。电源电压保持4.5V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1的阻值为，滑动变阻器的规格为“1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（　　）

A．电压表示数变大，表示水流速度增大
B．电流表示数变小，表示水流速度增大
C．滑动变阻器允许接入电路的阻值范围为
D．电路消耗总功率的变化范围为1.35W~2.7W

二、填空题
11．中国已进入汽车时代，十堰是著名的车城。如图，停止在水平面上的小轿车在竖直方向受到的重力和支持力是一对 （选填“相互作用力”或“平衡力”）；小轿车行驶时，公安部门要求，驾驶员和乘客必须系上安全带，这是为了减轻紧急刹车时由于人的 带来的伤害。

12．我国高铁技术领先世界水平，已成为“中国名片”。某复兴号列车行驶的速度为324km/h，以此速度行驶10min通过的路程为 km。炎热的夏天，铁路工人顶着烈日给铁轨浇水是利用水 （填物态变化名称）吸热和水的 大，能吸收大量热量的特性给铁轨降温。
13．小斌同学设计的一个温度计，如图所示，瓶中装的是气体，瓶塞不漏气，弯管水平部分有一小段液柱。（不考虑大气压变化）
（1）这个温度计是根据 （选填“液体热胀冷缩”或“气体胀冷缩”）的规律制成的；
（2）当液柱向右移动时，周围的温度 （选填“升高”或“降低”）。

14．如图，我国首架自主研发的大型运输机“运20”试飞成功，飞机在飞行时其机翼 （选填“上”或“下”）方空气流速大；飞机在减速下降、准备着陆的过程中，其机械能 （选填“增大”“减小”或“不变”）；“运20”起落架上共有14个巨大的轮胎，是为了减小起降过程中对跑道的 。

15．如图所示，斜面长3m，高1m，工人用沿斜面方向大小为400N的力将重900N的物体匀速推到车上，用时10s。在此过程中，推力的功率是 W，斜面的机械效率是 ；使用斜面的优点是可以省 （选填“力”或“功”）。

16．用U形管压强计探究液体内部压强的特点，是通过U形管内液面的 来反映被测液体的压强大小。将金属盒浸没于水中，如图甲和乙，可知液体内部的压强与液体的 有关。观察图乙和丙，将金属盒在液体中的位置相同，但U形管显示金属盒在丙容器内受到液体压强较大，原因是丙容器内液体的密度 （选填“大于”、“等于”或“小于”）乙容器内液体的密度。


三、作图题
17．在图中根据反射光线a、b画出点光源S的位置并完成光路。

18．如图所示，静止于斜面上的物体，请画出物体所受重力和物体对斜面的压力。

19．小明为仓库设计一个自动防盗报警电路。要求：房门只要被打开，AB间的开关会断开，电铃发声自动报警，请你将如图所示的电路补充完整，使之符合要求。


四、填空题
20．图中刻度尺测量的物体长度为 cm。

21．用与毛皮摩擦过的橡胶棒接触验电器的金属球，金属箔张开，如图所示，这两片金属箔带 种电荷（选填“同”或“异”）。

22．体温计是根据液体的热胀冷缩性质制成，图中的体温计示数是 ℃。

23．探究家庭电路特点时，小明将电水壶插头连接在如图所示的三孔插座上，电水壶正常工作，同时电水壶金属外壳与 相连。


五、实验题
24．小李用如图甲所示的器材测量小灯泡的电功率，小灯泡上标有“1.5V”的字样，小灯泡正常发光时的电阻约为10Ω，滑动变阻器的规格为“50Ω，2A”。

（1）用笔画线代替导线，连接完整图甲所示的实物电路；
（2）连接好实验电路，检查连接无误后，闭合开关，却发现灯泡不发光，电流表示数为0，电压表指针明显偏转，可能发生的故障是 （选填下面的字母）；
A．滑动变阻器处断路
B．灯座处短路
C．小灯泡的灯丝断了
D．开关接触不良
（3）排除故障后闭合开关，移动滑动变阻器的滑片P至某处时，电压表的示数如图乙所示，其读数为 V，要测量小灯泡的额定功率。改变滑片P的位置，获得多组对应的电压、电流值，制得如图丙所示的I﹣U图像，小灯泡的额定功率为 W；
（4）小李还想探究“电流与电阻的关系”，于是将小灯泡分别更换为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻，然后进行了如下实验：
次数
1
2
3
4
I/A
0.6
0.3
0.2
0.15
R/Ω
5
10
15
20
①小李同学控制定值电阻两端的电压为3V不变，记录的数据如表所示，根据此表可得的实验结论是 ；
②实验中，若将电阻更换成25Ω的定值电阻，滑动变阻器应该往 （选填“左”或“右”）移动。
25．如图是小净利用刻度均匀的杠杆探究“杠杆平衡条件”的实验装置。

（1）实验前没挂钩码，杠杆静止的位置如图甲，为使杠杆在水平位置平衡，应将螺母向 （选填“左”或“右”）端调节；
（2）调整杠杆，使杠杆在水平位置平衡。目的是： ；然后利用钩码和刻度尺测量出杠杆平衡时各个力及其力臂，测得数据如下表：由以上实验数据，可得出杠杆的平衡条件是： ；
次数
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1.0
10
2.0
5
2
1.5
5
0.5
15
3
2.0
15
1.5
20
（3）进行3次实验的目的是 （单项选择，选填正确答案标号）；
A．取平均值减小误差
B．归纳出物理规律
C．使每组数据更准确
（4）如图乙，由杠杆的平衡条件可知杠杆的 （选填“左”或“右”）端会下沉；要使杠杆重新在水平位置平衡，在不改变两侧钩码各自数量的前提下，仅需把左侧钩码 ；
（5）如图丙，用同一弹簧测力计两次挂在杠杆的同一位置用力拉（不超过弹簧测力计的量程），均使杠杆在水平位置平衡，弹簧测力计第二次的示数比第一次的示数 （选填“大”或“小”）；
（6）如图丁，杆秤是我国古老的衡量工具，现今人们仍然在使用。根据杠杆平衡条件，杆秤的刻度应是 的（选填“均匀”或“非均匀”）。
26．小明注意家里摆钟的钟摆在有规律地摆动，经认真观察发现钟摆来回摆动一次的时间刚好是1秒，就想：是不是所有的摆来回摆动一次的时间都是1秒呢？于是，他请教了物理老师，知道摆来回摆动一次的时间叫做周期，在老师的指导下他设计如图1所示的单摆（即细绳下系一小钢球）进行探究，实验数据记录如下表：

实验次数
1
2
3
4
5
6
7
8
摆长l/m
0.30
0.40
0.50
0.60
0.70
0.80
0.90
1.00
周期T/s
1.1
1.3
1.4
1.5
1.7
1.8
1.9
2.0
周期的平方T2/s2
1.2
1.6
2.0
2.3
2.9
3.2
3.6
4.0
（1）探究该实验所需物理器材有：铁架台、绳子、小球、刻度尺和 ；
（2）从表中数据可知，单摆的摆长l越长，周期T越 （选填“长”或“短”）；
（3）请根据表中数据在图2中作出单摆周期的平方T2与摆长L的关系图像；
（4）分析图2所示图像，可知实验中用的单摆T2与l成 关系；
（5）由表中实验记录可知，单摆来回摆动一次时间比较短，直接测量摆动一次的时间误差比较大。你认为小明为了减小测量误差是怎么做的？ ；
（6）生活中若摆钟走慢了，可将钟摆的摆长适当地调得 （选填“长”或“短”）一些。

六、综合题
27．小明家买了一台电烤箱，其内部简化电路如图所示，R1和R2均为电热丝。电烤箱说明书中的铭牌如表所示，根据表格中的参数，回答下列问题：
××牌电烤箱
额定电压
220V
额定功率
高温挡
1100W
低温挡
440W
电源频率
50Hz
（1）电烤箱是利用了电流的 ，将电能转化 能；
（2）电烤箱在高温挡正常工作5min所消耗的电能是多少焦耳 ？电路中R1的阻值是多少欧 ？
（3）电烤箱在低温挡正常工作时，求R2的功率。


七、计算题
28．为落实中国对世界承诺的节能减排目标，加强政策扶持新能源经济战略，国家相关部委推出太阳能屋顶计划如图所示。太阳能电池板的参数如下表所示，其中光电转换效率是指太阳能电池板将光能转化为电能的效率。
太阳能电池板
平均输出功率
200W
电池板面积
1.6m2
光电转换效率
10%
（1）太阳能属于 （选填“可再生”或“不可再生”）能源；
（2）若中午时分，太阳能电池板单位面积上单位时间接收到的光能为2500J，则此时一块太阳能电池板输出电能的实际功率是多少？( )
（3）小明家的屋顶面积达到200m2，太阳能电池板依次相连平铺在屋顶，理论上他家屋顶日输出电能的平均功率为多大？( )
（4）用太阳能发电替代发电效率为40%的火力发电站，按照第3问中的条件，小明家一天（一天太阳能发电时间按8h计算）理论上可节约多少吨的煤？（煤的热值）( )


参考答案：
1．D
【详解】A．鼓声是因为鼓面的振动产生的，故A错误；
B．鼓声是有节奏的声音，如果妨碍到人们正常的休息、工作和学习，就属于噪声，故B错误；
C．鼓声汇集改变了声音的响度，声音在空气中的传播速度一般是不变的，故C错误；
D．鼓手敲击时，敲鼓的力度越大，鼓振动的振幅越大，鼓声的响度越大，故D正确。
故选D。
2．D
【详解】AD．“白气”是空气中水蒸气遇冷液化形成的小水滴，故A错误，D正确；
B．液氮从液态变为气态，属于汽化现象，故B错误；
C．奶液放热凝固成冰激凌，故C错误。
故选D。
3．D
【详解】A．足球被踢出去飞到最高点时，只受到重力，不是平衡力，所以不是平衡状态，故A错误；
B．足球离开脚后继续飞行是因为足球具有惯性，惯性不是力，不能说受到惯性力，故B错误；
C．踢球时足球对脚的力和脚对足球的力是相互作用力，故C错误；
D．足球滚动一段时间后停下来，足球受到摩擦力，说明力可以改变物体的运动状态，故D正确。
故选D。
4．D
【详解】月食形成的原因是光在同种均匀介质中沿直线传播。
A．海市蜃楼是由光的折射形成的，故A不符合题意；
B．雨后彩虹是由光的折射形成的，故B不符合题意；
C．水中倒影，属于平面镜成像，是由光的反射形成的，故C不符合题意；
D．绿树成荫，影子是由光的直线传播形成的，故D符合题意。
故选D。
5．C
【详解】①密度是物质本身的一种特性，与物质的状态和温度都有关，故①错误；
②光年是长度单位，光在真空中1年内走过的路程为1光年，故②正确；
③1千克的铁比1千克的木头含有的物质相同；故③错误；
④原子是由原子核和核外电子组成；故④错误；
⑤“谱线红移”说明星系在离我们越来越远；故⑤正确；
⑥原子核的正电荷跟核外电子总共带的负电荷数量相等，中子不带电；故⑥错误；
⑦物体运动状态发生改变一定受了力，但物体受力，运动状态不一定改变，如受到平衡力的作用，运动状态不变，故⑦错误。
综上分析可知，以上的结论中归纳有错误的是①③④⑥⑦，故ABD不符合题意，C符合题意。
故选C。
6．C
【详解】A．龙船静止在水面上时处于漂浮状态，根据物体的浮沉条件可知，龙船所受到的浮力等于轮船和运动员的总重力，故A正确，不符合题意；
B．船底受到水的压强为为

故B正确，不符合题意；
C．若龙船排开水的体积共0.6m3，根据阿基米德定律，浮力

因为龙船漂浮在水面上，F浮=G总，则运动员和赛艇的总质量为

所以运动员的总质量一定小于600kg，故C错误，符合题意；
D．当龙船前进时，龙船的桨给水一个向后的力，因为物体间力的作用是相互的，水就会对桨产生一个向前的力，使龙船前进，故D正确，不符合题意。
故选C。
7．A
【详解】磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，其工作原理是电磁感应现象。
A．闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，这是电磁感应现象，故A符合题意；
B．图中通电导体在磁场中受力而运动，是电动机的工作原理，故B不符合题意；
C．图中是探究影响电磁铁磁性大小的因素，故C不符合题意；
D．图中是探究磁极间相互作用规律的实验，故D不符合题意。
故选A。
8．C
【详解】AC．用试电笔分别测试插座的左、右孔，氖管均发光，说明插座的左右两孔与火线之间是接通的，即D点通过电热壶与火线相连，所以是C、D间导线断路了，故A不符合题意、C符合题意；
B．正在烧水的电热水壶突然停止工作，但电灯仍正常发光，由于并联电路各支路互不影响，这说明电路存在断路，不是短路，故B不符合题意；
D．灯泡正常发光时，灯泡的一个接线柱与火线相连，能使测电笔发光，另一个接线柱与零线相连，不能使测电笔发光，故D不符合题意。
故选C。
9．B
【详解】AB．返回舱通过黑障区时，与大气层摩擦，克服摩擦做功，机械能转化为飞船的内能，温度升高，所以返回舱的防热外壳“燃烧”是通过做功的方式增加内能，故A错误，B正确；
C．为保护舱内航天员避免被高温灼伤，飞船用了绝热材料，导热性能差，并且外壳上有一层烧蚀层，先熔化后汽化，从飞船上吸收了大量的热，保护了飞船，故C错误；
D．返回舱在返回地面的过程中，宇航员相对于返回舱位置不变，是静止的，故D错误。
故选B。
10．D
【详解】AB．分析电路，R1和R2串联接入电路，电压表测R2两端电压，电流变测该电路电流。水中探头做成上凸下平的流线型，水流在其上方流动速度快，压强小，下方流动速度慢，压强大，探头上下表面产生压强差，使探头受到向上的压力。当水流速度增大时，压力差变大，滑片向上移动，R2接入电路的电阻变小，根据串联分压规律可知，R2两端分的电压变小，电压表示数变小；此时电路总电阻变小，电源电压不变，根据欧姆定律可知，电路电流变大，电流表示数变大。故AB错误；
C．当电流表示数为0.6A时，R2接入电路的电阻最小，此时电路总电阻

R2接入电路的最小电阻

当电压表示数为3V时，R2接入电路的电阻最大，此时R1两端电压

根据串联分压规律

即

解得

故滑动变阻器允许接入电路的阻值范围为，故C错误；
D．电路消耗的最大功率

当R2接入电路的电阻为10Ω时，电路最小电流

此时电路消耗的功率最小

电路消耗总功率的变化范围为1.35W~2.7W，故D正确。
故选D。
11． 平衡力 惯性
【详解】[1]当汽车静止在水平地面上时，受到的重力和支持力大小相等、方向相反、作用在同一直线上、都作用在飞机上，是一对平衡力，不是相互作用力。
[2]紧急刹车前，人和小轿车以相同的速度向前行驶，当紧急刹车时，人因为具有惯性要保持原来的速度继续向前运动，为了减轻紧急刹车时由于人的惯性带来的伤害，所以公安部门要求，小型客车的驾驶员和前排乘客必须系上安全带。
12． 54 汽化 比热容
【详解】[1]某复兴号列车行驶的速度为324km/h，以此速度行驶10min通过的路程为

[2][3]炎热的夏天，铁路工人顶着烈日给铁轨浇水，水汽化时会吸收大量的热；因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多。
13． 气体热胀冷缩 升高
【详解】（1）[1]这是个气体温度计，所以是根据气体的热胀冷缩来测量温度的。
（2）[2]温度升高时，瓶内气体就要膨胀，所以会把液柱向右推；当周围的温度降低时，瓶内气体就要收缩，所以液柱向左移动。
14． 上 减小 压强
【详解】[1]如图，飞机的机翼上方凸起，飞机在飞行时，机翼上方气流比下方气流的流速大，则下方空气的压强大于上方空气的压强，产生向上的压强差、压力差，形成升力。
[2]飞机在减速下降、准备着陆的过程中，质量不变，速度越来越小，动能减小，重力势能减小，机械能减小。
[3]飞机起落架上共有14个巨大的轮胎，是在压力一定时，通过增大接触面积，减小起降过程中对跑道的压强。
15． 120 75% 力
【详解】[1]工人做的总功
W总=Fs=400N×3m=1200J
推力的功率

[2]工人做的有用功
W有用=Gh=900N×1m=900J
斜面的机械效率

[3]由上面的计算可知
F＜G，W有用＜W总
所以使用斜面可以省力，但不能省功。
16． 高度差 深度 大于
【详解】[1]根据转换法，用U形管压强计探究液体内部压强的特点，是通过液面高度差来反映被测压强大小的。
[2]将金属盒浸没于水中，如图甲和乙，液体的密度相同，金属盒的深度不同，产生的压强不同，可知液体内部的压强与深度有关。
[3]观察图乙和丙，金属盒在液体中的位置相同，即深度相同，但U形管显示金属盒在丙容器内受到液体压强较大，根据p=ρgh，原因是丙容器内液体的密度大于乙容器内液体的密度。
17．
【详解】分别过两个反射点垂直镜面做出法线，然后根据反射角等于入射角，在法线左侧画出两条入射光线，两条入射光线的交点即为点光源S的位置，如图

18．
【详解】重力的方向总是竖直向下的，作用点在重心；压力垂直于作用面，作用点在接触面上，如图所示：

19．
【详解】从电源正极依次串联开关、灯泡以及电铃回到电源负极，因AB间的开关断开时电铃发声，则AB间的开关应并联在电铃两端，如图所示：

20．3.85
【详解】图中，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；物体左侧与0.00cm对齐，右侧与3.85cm对齐，故物体的长度为3.85cm。
21．同
【详解】用与毛皮摩擦过的橡胶棒接触验电器的金属球，金属箔张开，由于同种电荷相互排斥，因此这两片金属箔带同种电荷。
22．36.5
【详解】由图可知，体温计的分度值为0.1℃，液柱在36摄氏度右边5小格，所以示数是36.5℃。
23．大地
【详解】电水壶接入电路时需用三孔插座，将其用电部分连入电路的同时，也将它的金属外壳与大地相连。

24．    C 2.2 0.225 当电压一定时，通过导体的电流与导体的电阻成反比 左
【详解】（1）[1]已知灯泡额定电压1.5V，电阻10Ω，则灯泡正常发光时的电流约为

故电流表选用小量程与灯泡串联在电路中，如下图所示：

（2）[2]连接好实验电路，检查连接无误后，闭合开关，却发现灯泡不发光，电流表示数为0，说明电路可能断路；电压表指针明显偏转，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即可能发生的故障是小灯泡的灯丝断了，故选C。
（3）[3]排除故障后闭合开关，移动滑动变阻器的滑片P至某处时，电压表的示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2.2V。
[4]由图丙可知，当灯泡两端电压为1.5V时，通过灯泡的额定电流为0.15A，则灯泡的额定功率为
PL=ULIL=1.5V×0.15A=0.225W
（4）①[5]由表中数据可知，电流与电阻的乘积

为一定值，故可得出结论：当电压一定时，通过导体的电流与导体的电阻成反比。
②[6]实验中，若将电阻更换成25Ω的定值电阻，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，故应把滑动变阻器滑片向左滑动。
25． 右 便于测量力臂 动力×动力臂=阻力×阻力臂/F1l1=F2l2 B 左 靠近支点O一个格 大 均匀
【详解】（1）[1]杠杆的平衡状态是指杠杆处于静止或匀速转动状态，所以图甲中的杠杆处于平衡状态，调节杠杆在水平位置平衡，杠杆右端偏高，平衡螺母应向右端移动，使杠杆在水平位置平衡。
（2）[2]调整杠杆，使杠杆在水平位置平衡，目的是便于测量力臂。
[3]根据表格数据得出杠杆平衡的条件是：动力×动力臂=阻力×阻力臂（或F1l1=F2l2）。
（3）[4]如果实验次数太少，实验研究得出结论具有偶然性，不具有普遍性，实验结论必须在多次实验的基础上得出，这样才能有效地避免实验结果偶然性出现。
故选B。
（4）[5]设杠杆每个格的长度为L，每个钩码的重力为G，根据杠杆的平衡条件
F左L左=F右L右
即
4G×3L>2G×4L
故左端下沉。
[6]要使杠杆重新在水平位置平衡，在不改变两侧钩码各自数量的前提下，只需要将左侧的钩码靠近支点O一个格，则有
4G×2L=2G×4L
即可平衡。
（5）[7]如图丙所示，保持作用点不变，当测力计从第一次位置到第二次位置时，此时F的力臂变短，根据杠杆的平衡条件，力变大，所以弹簧测力计第二次的示数比第一次的示数大。
（6）[8]如图，秤钩处不放物体时，杆秤平衡，则B点作为杆秤对应的质量刻度值为0g；该杆秤所能测量的物体质量的最大时，秤砣M在C点，根据杠杆平衡条件可知
G物×OA=GM×BC
则

由于OA和GM是定值，所以G物与BC成正比，即杆秤的刻度是均匀。

26． 秒表 长    正比 见解析
短
【详解】（1）[1]由表中数据，要测量摆长及周期，故需要的测量工具为刻度尺和秒表。
（2）[2]由表格数据可知，摆长越长，则周期越长。
（3）[3]根据表中数据描点，然后按照变化规律将各点连接起来，如图所示：

（4）[4]根据图像可知，单摆周期的平方T2与摆长l成正比的关系。
（5）[5]因为单摆摆动一个周期所需时间很短，所以可以采用累计法进行测量，可通过测量单摆来回摆动多次（如30次）的时间，再计算来回摆动1次的时间。
（6）[6]若摆钟走慢了，说明钟表的摆动周期长了，所以应该将表的摆长调短些。
27． 热效应 内 3.3×105J 44Ω 264W
【详解】（1）[1][2]电烤箱工作时利用了电流的热效应，它工作时消耗电能，将电能转化为内能
（2）[3]由表中数据知，电烤箱高温挡的功率为1100W，由可得，高温挡正常工作5min所消耗的电能
W=P高温t=1100W×5×60s=3.3×105J
[4]由电路图可知，电源电压不变，当两开关都闭合时，电路为R1的简单电路，电路中电阻最小，根据可知，电路的功率最大，此时电烤箱处于高温挡，所以，根据可得R1的阻值

（3）[5]电源电压不变，当开关S1闭合、S2断开时，R1与R2串联，电路中电阻最大，根据可知，电路的功率最小，此时电烤箱处于低温挡，由P=UI可得，电路中的电流

所以，此时R1的电功率
P1=I2R1=(2A)2×44Ω=176W
则R2的电功率
P2=P低温﹣P1=440W﹣176W=264W
28． 可再生 400W 0.06t
【详解】（1）[1]太阳能可以从自然界源源不断地得到，所以是可再生能源。
（2）[2]由题意可知，太阳每秒钟照射到电池板每平方米面积上的光能约为2500J，电池板面积1.6m2，光电转换效率10%，所以太阳能电池板输出电能的实际功率

一块太阳能电池板输出电能的实际功率是400W。
（3）[3]理论上他家屋顶日输出电能的平均功率

他家屋顶日输出电能的平均功率为。
（4）[4]由可知，小明家一天输出的电能

小明家一天输出的电能为；
由可知，煤完全燃烧需要放出的热量

由可知，煤的质量

小明家一天理论上可节约0.06t的煤。
答：（1）太阳能属于可再生能源；
（2）此时一块太阳能电池板输出电能的实际功率是400W；
（3）他家屋顶日输出电能的平均功率为；
（4）小明家一天理论上可节约0.06t的煤。
