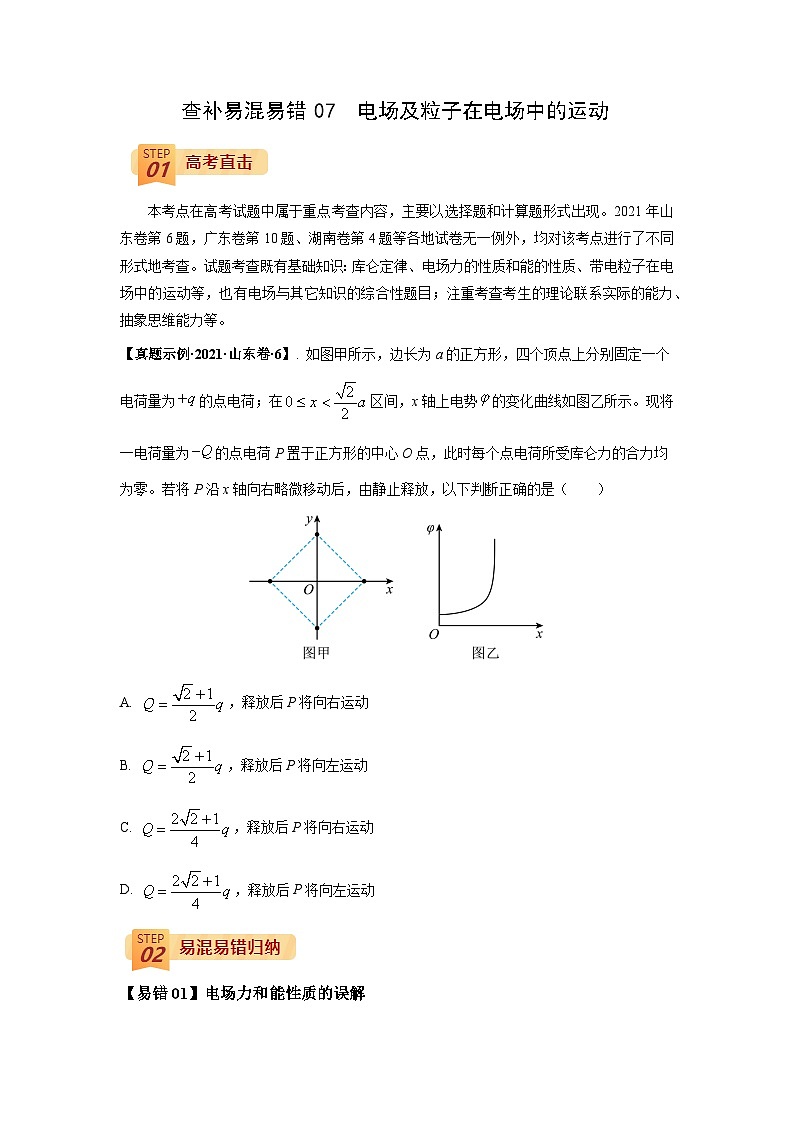

查补易混易错07 电场及粒子在电场中的运动-【查漏补缺】2022年高考物理三轮冲刺过关（原卷版）

这是一份查补易混易错07 电场及粒子在电场中的运动-【查漏补缺】2022年高考物理三轮冲刺过关（原卷版），共9页。

本考点在高考试题中属于重点考查内容，主要以选择题和计算题形式出现。2021年山东卷第6题，广东卷第10题、湖南卷第4题等各地试卷无一例外，均对该考点进行了不同形式地考查。试题考查既有基础知识：库仑定律、电场力的性质和能的性质、带电粒子在电场中的运动等，也有电场与其它知识的综合性题目；注重考查考生的理论联系实际的能力、抽象思维能力等。
【真题示例·2021·山东卷·6】. 如图甲所示，边长为a的正方形，四个顶点上分别固定一个电荷量为的点电荷；在区间，x轴上电势的变化曲线如图乙所示。现将一电荷量为的点电荷P置于正方形的中心O点，此时每个点电荷所受库仑力的合力均为零。若将P沿x轴向右略微移动后，由静止释放，以下判断正确的是（ ）
A. ，释放后P将向右运动
B. ，释放后P将向左运动
C. ，释放后P将向右运动
D. ，释放后P将向左运动
【易错01】电场力和能性质的误解

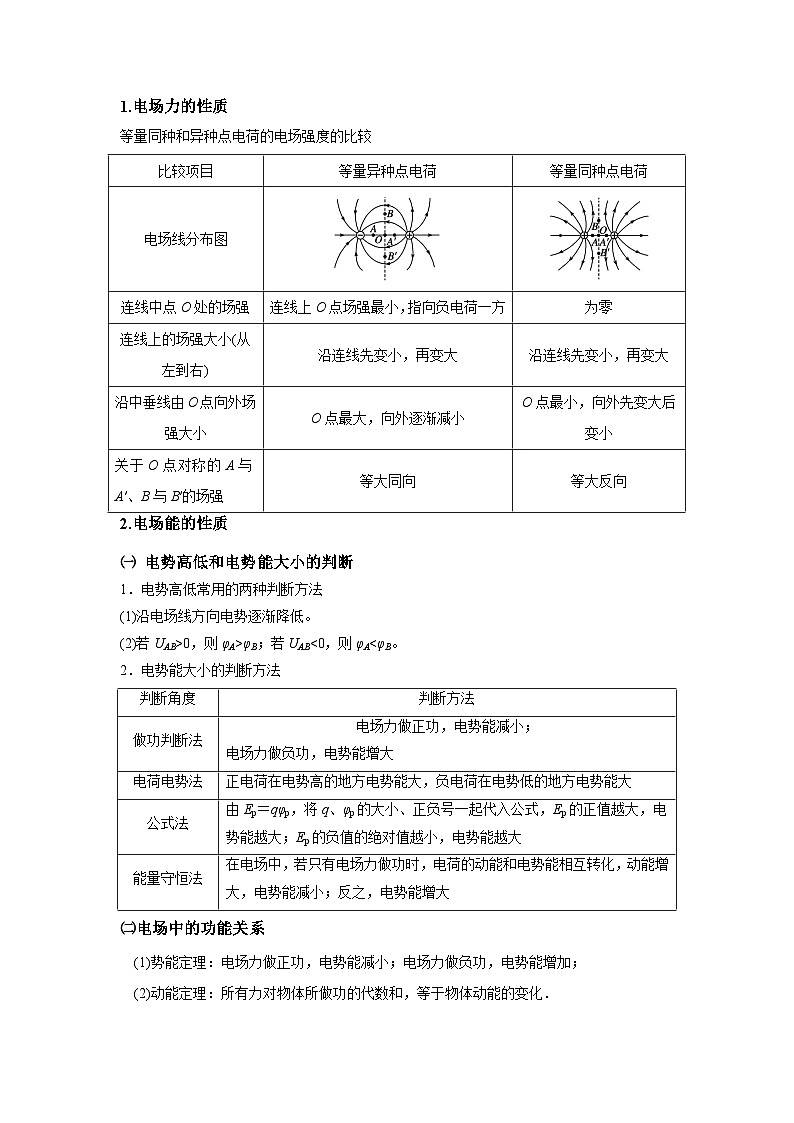

1.电场力的性质
等量同种和异种点电荷的电场强度的比较
2.电场能的性质
㈠ 电势高低和电势能大小的判断
1．电势高低常用的两种判断方法
(1)沿电场线方向电势逐渐降低。
(2)若UAB>0，则φA>φB；若UAB<0，则φA<φB。
2．电势能大小的判断方法
㈡电场中的功能关系

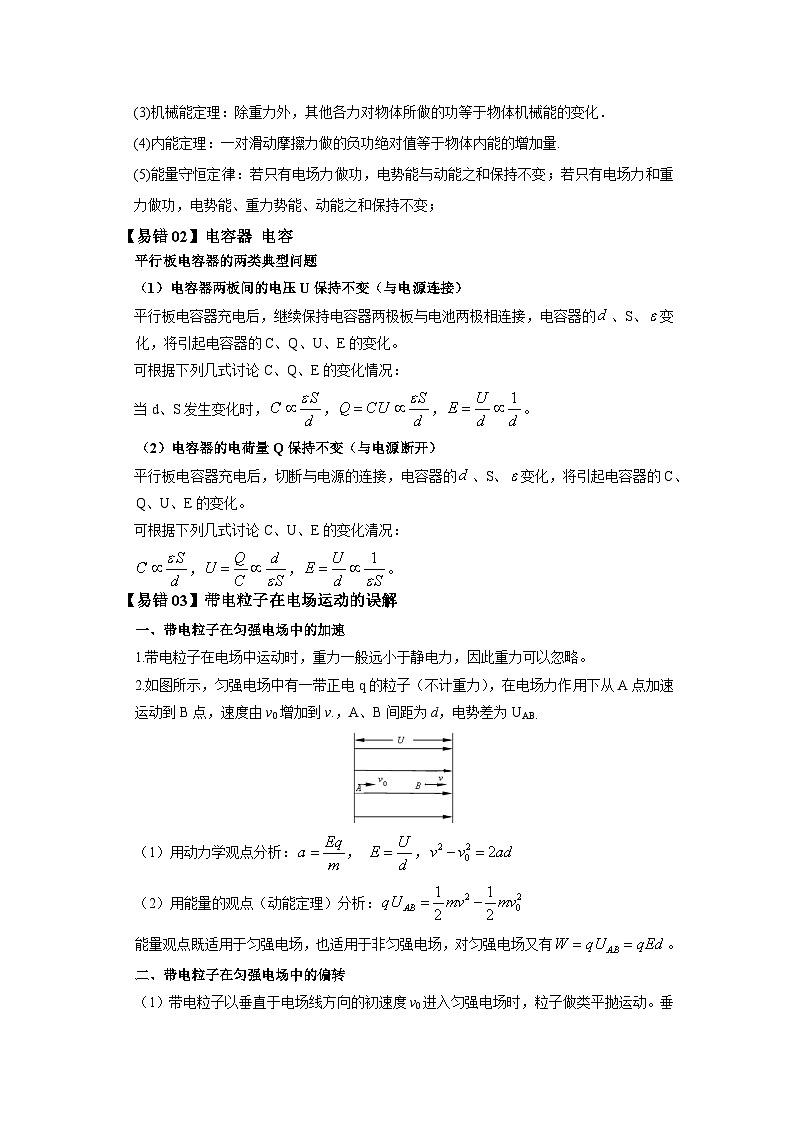

(1)势能定理：电场力做正功，电势能减小；电场力做负功，电势能增加；
(2)动能定理：所有力对物体所做功的代数和，等于物体动能的变化．
(3)机械能定理：除重力外，其他各力对物体所做的功等于物体机械能的变化．
(4)内能定理：一对滑动摩擦力做的负功绝对值等于物体内能的增加量.
(5)能量守恒定律：若只有电场力做功，电势能与动能之和保持不变；若只有电场力和重力做功，电势能、重力势能、动能之和保持不变；
【易错02】电容器 电容
平行板电容器的两类典型问题
（1）电容器两板间的电压U保持不变（与电源连接）
平行板电容器充电后，继续保持电容器两极板与电池两极相连接，电容器的、S、变化，将引起电容器的C、Q、U、E的变化。
可根据下列几式讨论C、Q、E的变化情况：
当d、S发生变化时，，，。
（2）电容器的电荷量Q保持不变（与电源断开）
平行板电容器充电后，切断与电源的连接，电容器的、S、变化，将引起电容器的C、Q、U、E的变化。
可根据下列几式讨论C、U、E的变化清况：
，，。
【易错03】带电粒子在电场运动的误解
一、带电粒子在匀强电场中的加速
1.带电粒子在电场中运动时，重力一般远小于静电力，因此重力可以忽略。
2.如图所示，匀强电场中有一带正电q的粒子（不计重力），在电场力作用下从A点加速运动到B点，速度由v0增加到v.，A、B间距为d，电势差为UAB.
（1）用动力学观点分析：， ，
（2）用能量的观点（动能定理）分析：
能量观点既适用于匀强电场，也适用于非匀强电场，对匀强电场又有。
二、带电粒子在匀强电场中的偏转
（1）带电粒子以垂直于电场线方向的初速度v0进入匀强电场时，粒子做类平抛运动。垂直于场强方向的匀速直线运动，沿场强方向的匀加速直线运动。
（2）偏转问题的处理方法，类似于平抛运动的研究方法，粒子沿初速度方向做匀速直线运动，可以确定通过电场的时间。
粒子沿电场线方向做初速度为零的匀加速直线运动，加速度；
穿过电场的位移侧移量：；
穿过电场的速度偏转角： 。
1.（2021·湖南卷）如图，在位置放置电荷量为的正点电荷，在位置放置电荷量为的负点电荷，在距为的某点处放置正点电荷Q，使得点的电场强度为零。则Q的位置及电荷量分别为（ ）
A. ，B. ，
C. ，D. ，
3（2021全国乙卷）. 四个带电粒子的电荷量和质量分别、、、它们先后以相同的速度从坐标原点沿x轴正方向射入一匀强电场中，电场方向与y轴平行，不计重力，下列描绘这四个粒子运动轨迹的图像中，可能正确的是（ ）
A. B.
C. D.
4（2021·海南卷）如图，V型对接的绝缘斜面M、N固定在水平面上，两斜面与水平面夹角均为，其中斜面N光滑。两个质量相同的带电小滑块P、Q分别静止在M、N上，P、Q连线垂直于斜面M，已知最大静摩擦力等于滑动摩擦力。则P与M间的动摩擦因数至少为（ ）
A．B．C．D．
5（2021·江苏卷）一球面均匀带有正电荷，球内的电场强度处处为零，如图所示，O为球心，A、B为直径上的两点，，现垂直于将球面均分为左右两部分，C为截面上的一点，移去左半球面，右半球面所带电荷仍均匀分布，则（ ）
A．O、C两点电势相等
B．A点的电场强度大于B点
C．沿直线从A到B电势先升高后降低
D．沿直线从A到B电场强度逐渐增大
6（2022·皖北协作区3月联考）. 如图所示，圆心为O点，半径R=0.1m的圆处于匀强电场中，电场方向与圆平面平行，ab和cd为该圆的直径。将电荷量为q=+0.1C的粒子从a点移动到b点，电场力做功为2J；若将该粒子从c点移动到d点，电场力做功为4J。下列说法正确的是（ ）
A. 该匀强电场的场强方向与ab平行
B. 电场强度的大小E=200V/m
C. a点电势低于c点电势
D. 将该粒子从d点移动到b点，电场力做功为-2J
7.(2021·河北省石家庄市二模)(多选)如图所示在两个等量同种负点电荷连线的中垂面上以连线中点O为圆心的两个同心圆，两圆上有a、b、c、d四个点，Oac三点共线，则( )
A．a、c两点的电场强度方向相同，大小不可能相等
B．a、b两点的电势相同
C．将带正电的试探电荷在平面内从b移到d点，电场力不做功
D．带正电的试探电荷仅在电场力作用下在此平面内可能做匀速圆周运动
8．（2021·江西师范大学附中二模）(多选)如图，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点。不计重力。下列说法正确的是( )

A．M带负电荷，N带正电荷
B．M在b点的动能小于它在a点的动能
C．N在d点的电势能等于它在e点的电势能
D．N在从c点运动到d点的过程中克服电场力做功
9.(2021·湖南长沙一模)（单选）如图所示，虚线a、b、c代表电场中一族等势线，相邻等势线之间的电势差相等，实线为一带电质点(重力不计)仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知( )
A．a、b、c三条等势线中，a的电势最高
B．电场中Q点处的电场强度大小比P点处大
C．该带电质点在P点处受到的电场力比在Q点处大
D．该带电质点在P点具有的电势能比在Q点具有的电势能大
10.（2021·吉林省一模）（单选）如图所示，空间中存在着由一固定的负点电荷Q(图中未画出)产生的电场．另一正点电荷q仅在电场力作用下沿曲线MN运动，在M点的速度大小为v0，方向沿MP方向，到达N点时速度大小为v，且v< v0，则( )
A. Q一定在虚线MP下方
B. M点的电势比N点的电势高
C. q在M点的电势能比在N点的电势能小
D. q在M点的加速度比在N点的加速度小
11．(2021·山西运城一模)(多选)如图甲所示，x轴上固定两个点电荷Q1、Q2(Q2位于坐标原点O)，其上面有M、N、P三点(未画出)，间距MN＝NP。Q1、Q2在x轴上产生的电势φ随x变化关系如图乙所示。则( )
A．N点电场强度大小为零
B．从M点到P点电场强度先增大后减小
C．M、N之间电场方向沿x轴正方向
D．一正试探电荷从P移到M过程中，电场力做功|WPN|＝|WNM|
12．(2021·山西省一模)如图所示为一多级加速器模型，一质量为m＝1.0×10－3 kg、电荷量为q＝8.0×10－5 C的带正电小球(可视为质点)通过1、2级无初速度地进入第3级加速电场，之后沿位于轴心的光滑浅槽，经过多级加速后从A点水平抛出，恰好能从MN板的中心小孔B垂直金属板进入两板间，A点在MN板左端M点正上方，倾斜平行金属板MN、PQ的长度均为L＝1.0 m，金属板与水平方向的夹角为θ＝37°，sin 37°＝0.6，cs 37°＝0.8，重力加速度g＝10 m/s2。
(1)求A点到M点的高度以及多级加速电场的总电压U；
(2)若该平行金属板间有图示方向的匀强电场，且电场强度大小E＝100 V/m，要使带电小球不打在PQ板上，则两板间的距离d至少要多长？
比较项目
等量异种点电荷
等量同种点电荷
电场线分布图
连线中点O处的场强
连线上O点场强最小，指向负电荷一方
为零
连线上的场强大小(从左到右)
沿连线先变小，再变大
沿连线先变小，再变大
沿中垂线由O点向外场强大小
O点最大，向外逐渐减小
O点最小，向外先变大后变小
关于O点对称的A与A′、B与B′的场强
等大同向
等大反向
判断角度
判断方法
做功判断法
电场力做正功，电势能减小；
电场力做负功，电势能增大
电荷电势法
正电荷在电势高的地方电势能大，负电荷在电势低的地方电势能大
公式法
由Ep＝qφp，将q、φp的大小、正负号一起代入公式，Ep的正值越大，电势能越大；Ep的负值的绝对值越小，电势能越大
能量守恒法
在电场中，若只有电场力做功时，电荷的动能和电势能相互转化，动能增大，电势能减小；反之，电势能增大
