2024年高考物理第一轮复习讲义：第十一章 第1讲 电磁感应现象 楞次定律

这是一份2024年高考物理第一轮复习讲义：第十一章 第1讲 电磁感应现象 楞次定律，共4页。

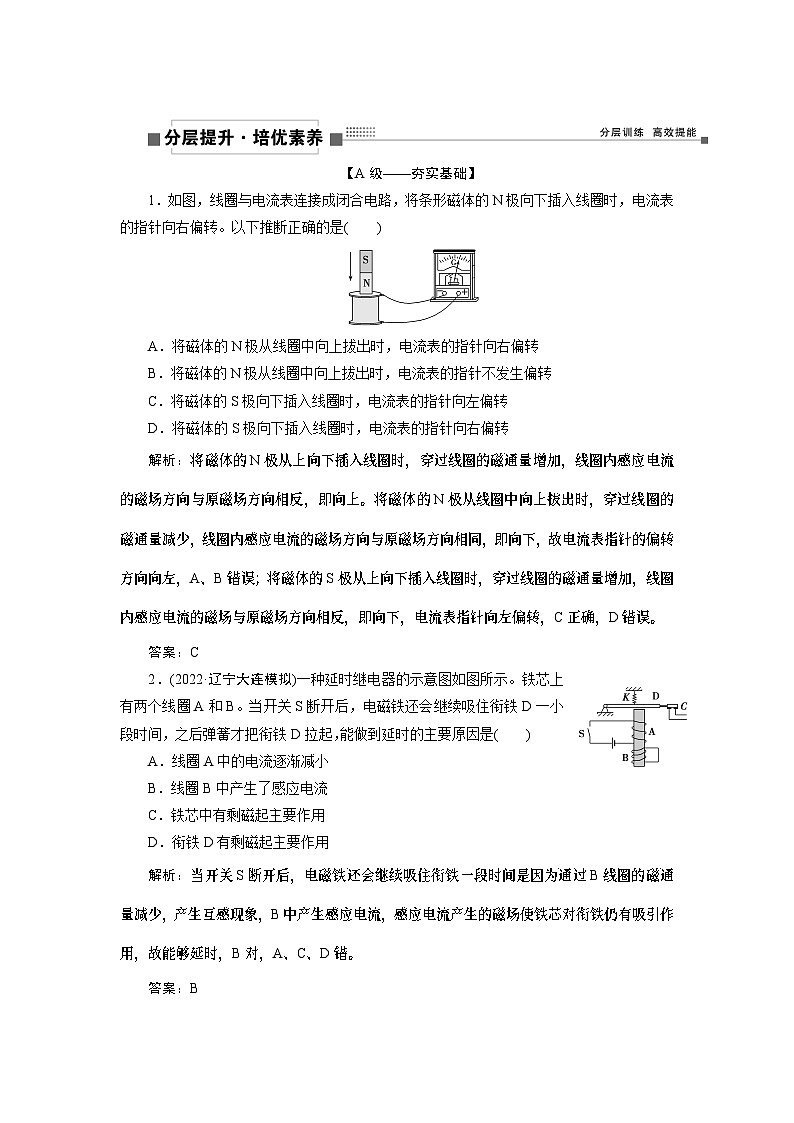

 【A级——夯实基础】1．如图，线圈与电流表连接成闭合电路，将条形磁体的N极向下插入线圈时，电流表的指针向右偏转。以下推断正确的是(　　)A．将磁体的N极从线圈中向上拔出时，电流表的指针向右偏转B．将磁体的N极从线圈中向上拔出时，电流表的指针不发生偏转C．将磁体的S极向下插入线圈时，电流表的指针向左偏转D．将磁体的S极向下插入线圈时，电流表的指针向右偏转解析：将磁体的N极从上向下插入线圈时，穿过线圈的磁通量增加，线圈内感应电流的磁场方向与原磁场方向相反，即向上。将磁体的N极从线圈中向上拔出时，穿过线圈的磁通量减少，线圈内感应电流的磁场方向与原磁场方向相同，即向下，故电流表指针的偏转方向向左，A、B错误；将磁体的S极从上向下插入线圈时，穿过线圈的磁通量增加，线圈内感应电流的磁场与原磁场方向相反，即向下，电流表指针向左偏转，C正确，D错误。答案：C2．(2022·辽宁大连模拟)一种延时继电器的示意图如图所示。铁芯上有两个线圈A和B。当开关S断开后，电磁铁还会继续吸住衔铁D一小段时间，之后弹簧才把衔铁D拉起，能做到延时的主要原因是(　　)A．线圈A中的电流逐渐减小B．线圈B中产生了感应电流C．铁芯中有剩磁起主要作用D．衔铁D有剩磁起主要作用解析：当开关S断开后，电磁铁还会继续吸住衔铁一段时间是因为通过B线圈的磁通量减少，产生互感现象，B中产生感应电流，感应电流产生的磁场使铁芯对衔铁仍有吸引作用，故能够延时，B对，A、C、D错。答案：B3．电磁冲击钻的原理示意图如图所示，若发现静止的钻头M突然向右运动，则可能是(　　)A．开关S由闭合到断开的瞬间B．开关S由断开到闭合的瞬间C．保持开关S闭合，滑动变阻器滑片P加速向右滑动D．保持开关S闭合，滑动变阻器滑片P减速向右滑动解析：开关S由闭合到断开的瞬间，穿过M的磁通量减小，为阻碍磁通量的减小，钻头应向左运动，故A错误；开关S由断开到闭合的瞬间，穿过M的磁通量变大，为阻碍磁通量的变大，钻头应向右运动，故B正确；保持开关S闭合，滑动变阻器滑片P加速向右滑动时接入电路的电阻增大，电流减小，穿过M的磁通量减小，为阻碍磁通量的减小，钻头应向左运动，故C错误；保持开关S闭合，滑动变阻器滑片P减速向右滑动时接入电路的电阻增大，电流减小，穿过M的磁通量减小，为阻碍磁通量的减小，钻头应向左运动，故D错误。答案：B4．(2022·广东汕头模拟)在物理兴趣小组的活动中，某同学将轻质圆形铝板用细棉线悬挂在固定点O上，铝板可以绕O点自由摆动，如图所示。在平行于铝板的竖直面内将一竖放的条形磁体在铝板附近左右来回拉动(与铝板始终不相碰)，若空气流动对铝板的影响可忽略不计，则下列对这个实验结果的判断，正确的是(　　)A．铝板内不会产生感应电动势B．铝板内能产生感应电动势但不会产生感应电流C．铝板可以在安培力的作用下摆动起来D．铝板始终保持静止不动解析：当条形磁体靠近和远离铝板时，铝板切割磁感线，产生感应电动势，故A错误；因铝板各部分切割磁感线的密集程度不同，磁通量的改变量不同，故各部分产生的感应电动势不同，由此能产生感应电流，故B错误；铝板产生感应电流后，在安培力的作用下摆动起来，故C正确，D错误。答案：C5．如图所示，一个闭合金属圆环用绝缘细线挂于O点，将圆环拉离平衡位置并由静止释放，圆环摆动过程中经过有界的水平方向的匀强磁场区域，A、B为该磁场的竖直边界，磁场方向垂直于圆环所在平面向里，若不计空气阻力，则(　　)A．圆环向右穿过磁场后，还能摆到释放位置B．圆环进入磁场后离平衡位置越近速度越大，感应电流也越大C．在进入和离开磁场时，圆环中均有感应电流D．圆环最终将静止在平衡位置解析：当圆环进、出磁场时，由于圆环内的磁通量发生变化，所以有感应电流产生，同时金属圆环本身有电阻，部分机械能会转化成热量而损失，因此圆环不会摆到释放位置，A错误，C正确；随着圆环进、出磁场，其机械能逐渐减少，圆环摆动的幅度越来越小，当圆环只在匀强磁场中摆动时，圆环内无磁通量的变化，无感应电流产生，圆环将在A、B间来回摆动，B、D错误。答案：C【B级——能力提升】6．(2022·河北张家口模拟)如图所示，软铁环上绕有M、N两个线圈，M线圈通过滑动变阻器及开关与电源相连，N线圈连接电流表。下列说法正确的是(　　)A．开关闭合瞬间，通过电流表G的电流由a到bB．开关闭合稳定后，通过电流表G的电流由b到aC．开关闭合稳定后，将滑动变阻器滑片向右滑动，通过电流表G的电流由a到bD．开关闭合稳定后再断开瞬间，通过电流表G的电流由b到a解析：开关闭合瞬间，在线圈N中产生向下的磁场，根据楞次定律，通过电流表G的电流由b到a，A错误；开关闭合稳定后，线圈中的磁场不变，磁通量不变，没有电流通过电流表，B错误；开关闭合稳定后，将滑动变阻器滑片向右滑动，线圈M中电流减小，产生的磁场减弱，根据楞次定律，通过电流表G的电流由a到b，C正确；开关闭合稳定后再断开瞬间，线圈中的磁场减弱，根据楞次定律，通过电流表G的电流由a到b，D错误。答案：C7．一长直导线与闭合金属线框放在同一竖直面内，长直导线中的电流i随时间t的变化关系如图所示(以竖直向上为电流的正方向)，则在0～T时间内，下列说法正确的是(　　)A．0～时间内，穿过线框的磁通量最小B．～时间内，线框中始终产生顺时针方向的感应电流C．～时间内，线框先有扩张的趋势后有收缩的趋势D．～T时间内，线框受安培力的合力方向向右解析：0～时间内，长直导线中的电流最大，且保持不变，所以穿过线框的磁通量最大，A错误；由楞次定律可以判断在～时间内，线框中始终产生逆时针方向的感应电流，B错误；～时间内，长直导线中的电流先减小后增大，所以线框内的磁通量先减小后增大，线框先有扩张的趋势后有收缩的趋势，C正确；～T 时间内，长直导线中的电流保持不变，穿过线框的磁通量不变，所以线框内无感应电流产生，线框不受安培力作用，D错误。答案：C
