2024届高考物理新一轮复习专题强化试卷：第二章 实验三　探究两个互成角度的力的合成规律

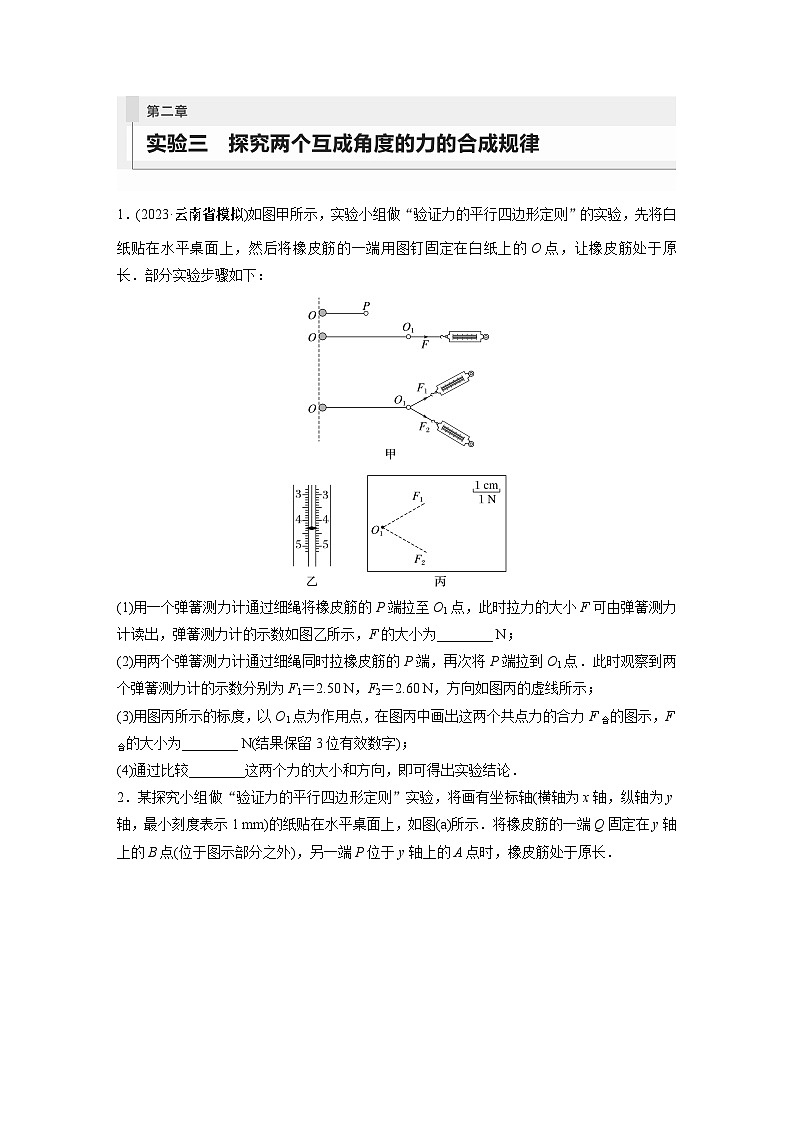

1．(2023·云南省模拟)如图甲所示，实验小组做“验证力的平行四边形定则”的实验，先将白纸贴在水平桌面上，然后将橡皮筋的一端用图钉固定在白纸上的O点，让橡皮筋处于原长．部分实验步骤如下：

(1)用一个弹簧测力计通过细绳将橡皮筋的P端拉至O1点，此时拉力的大小F可由弹簧测力计读出，弹簧测力计的示数如图乙所示，F的大小为________ N；

(2)用两个弹簧测力计通过细绳同时拉橡皮筋的P端，再次将P端拉到O1点．此时观察到两个弹簧测力计的示数分别为F1＝2.50 N，F2＝2.60 N，方向如图丙的虚线所示；

(3)用图丙所示的标度，以O1点为作用点，在图丙中画出这两个共点力的合力F合的图示，F合的大小为________ N(结果保留3位有效数字)；

(4)通过比较________这两个力的大小和方向，即可得出实验结论．

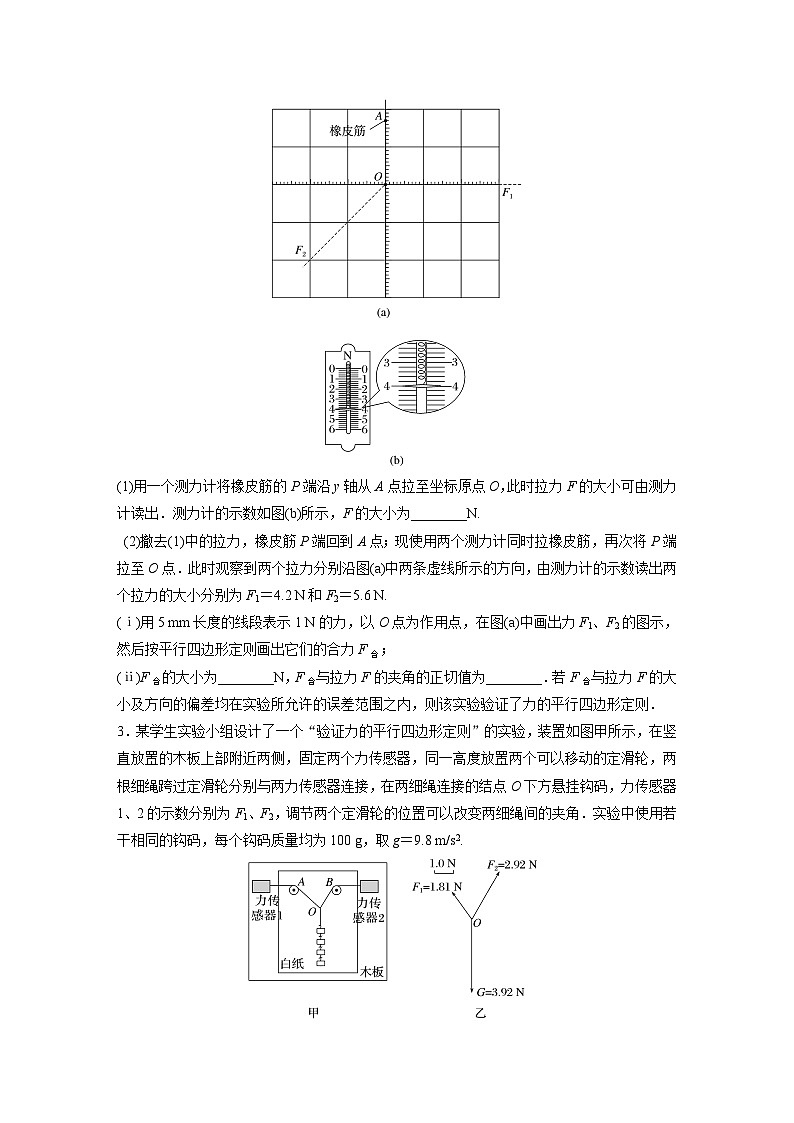

2．某探究小组做“验证力的平行四边形定则”实验，将画有坐标轴(横轴为x轴，纵轴为y轴，最小刻度表示1 mm)的纸贴在水平桌面上，如图(a)所示．将橡皮筋的一端Q固定在y轴上的B点(位于图示部分之外)，另一端P位于y轴上的A点时，橡皮筋处于原长．

(1)用一个测力计将橡皮筋的P端沿y轴从A点拉至坐标原点O，此时拉力F的大小可由测力计读出．测力计的示数如图(b)所示，F的大小为________N.

 (2)撤去(1)中的拉力，橡皮筋P端回到A点；现使用两个测力计同时拉橡皮筋，再次将P端拉至O点．此时观察到两个拉力分别沿图(a)中两条虚线所示的方向，由测力计的示数读出两个拉力的大小分别为F1＝4.2 N和F2＝5.6 N.

(ⅰ)用5 mm长度的线段表示1 N的力，以O点为作用点，在图(a)中画出力F1、F2的图示，然后按平行四边形定则画出它们的合力F合；

(ⅱ)F合的大小为________N，F合与拉力F的夹角的正切值为________．若F合与拉力F的大小及方向的偏差均在实验所允许的误差范围之内，则该实验验证了力的平行四边形定则．

3．某学生实验小组设计了一个“验证力的平行四边形定则”的实验，装置如图甲所示，在竖直放置的木板上部附近两侧，固定两个力传感器，同一高度放置两个可以移动的定滑轮，两根细绳跨过定滑轮分别与两力传感器连接，在两细绳连接的结点O下方悬挂钩码，力传感器1、2的示数分别为F1、F2，调节两个定滑轮的位置可以改变两细绳间的夹角．实验中使用若干相同的钩码，每个钩码质量均为100 g，取g＝9.8 m/s2.

(1)关于实验，下列说法正确的是________．

A．实验开始前，需要调节木板使其位于竖直平面内

B．每次实验都必须保证结点位于O点

C．实验时需要记录钩码数量、两力传感器的示数和三细绳的方向

D．实验时还需要用一个力传感器单独测量悬挂于O点钩码的总重力

(2)根据某次实验得到的数据，该同学已经按照力的图示的要求画出了F1、F2(如图乙)，请你作图得到F1、F2的合力F(只作图，不求大小)，并写出该合力不完全竖直的一种可能原因．________________________________________________________________________

________________________________________________________________________

4.有同学利用如图所示的装置来探究两个互成角度的力的合成规律：在竖直木板上铺有白纸，固定两个光滑的滑轮A和B，将绳子打一个结点O，每个钩码的重力相等，当系统达到平衡时，根据钩码个数读出三根绳子的拉力F1、F2和F3，回答下列问题：

(1)改变钩码个数，实验可能完成的是________(填正确答案前的字母)．

A．钩码的个数N1＝N2＝2，N3＝5

B．钩码的个数N1＝N3＝3，N2＝4

C．钩码的个数N1＝N2＝N3＝4

D．钩码的个数N1＝3，N2＝4，N3＝5

(2)在拆下钩码和绳子前，最重要的一个步骤是________(填选项前字母)．

A．标记结点O的位置，并记录OA、OB、OC三段绳子的方向

B．量出OA、OB、OC三段绳子的长度

C．用量角器量出三段绳子之间的夹角

D．用天平测出钩码的质量

(3)在作图时，你认为________(填“甲”或“乙”)是正确的．

5．一同学用电子秤、水壶、细绳、墙钉和贴在墙上的白纸等物品，在家中验证力的平行四边形定则．

(1)如图(a)，在电子秤的下端悬挂一装满水的水壶，记下水壶________时电子秤的示数F.

(2)如图(b)，将三根细绳L1、L2、L3的一端打结，另一端分别拴在电子秤的挂钩、墙钉A和水壶上．水平拉开细绳L1，在白纸上记下结点O的位置、__________________和电子秤的示数F1.

(3)如图(c)，将另一颗墙钉B钉在与O同一水平位置上，并将L1拴在其上．手握电子秤沿着(2)中L2的方向拉开细绳L2，使________和三根细绳的方向与(2)中重合，记录电子秤的示数F2.

(4)在白纸上按一定标度作出电子秤拉力F、F1、F2的图示，根据平行四边形定则作出F1、F2的合力F′的图示，若________________________，则平行四边形定则得到验证．
