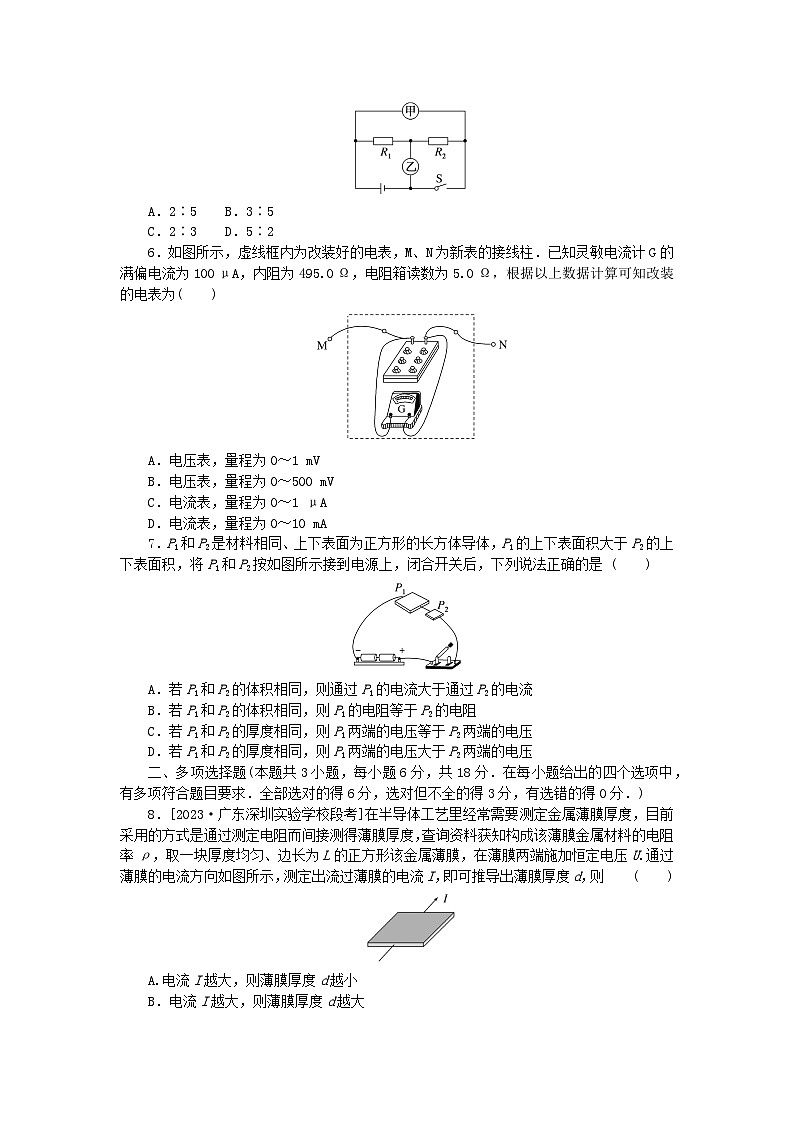

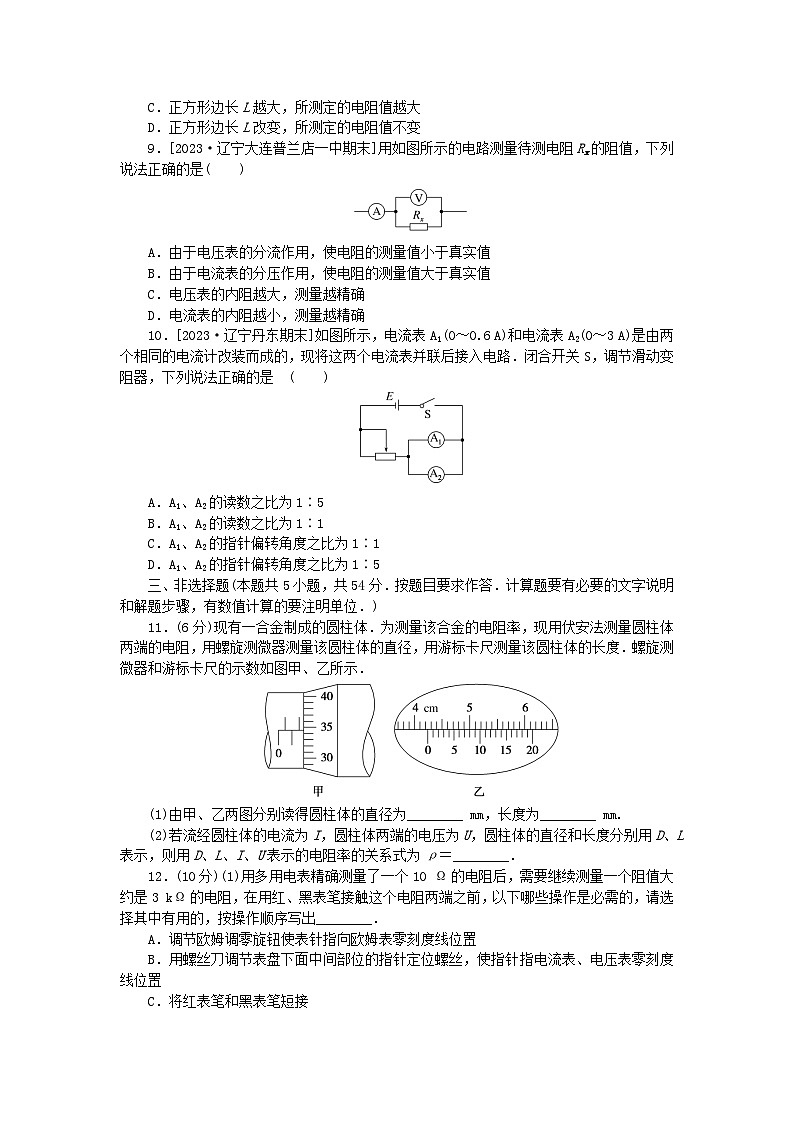

单元素养检测(第十一章)考试时间：75分钟，满分：100分一、单项选择题(本题共7小题，每小题4分，共28分．在每小题给出的四个选项中，只有一项是符合题目要求的．)1．以下说法正确的是    (　　)A．只要有可以自由移动的电荷，就能存在持续电流B．金属导体内的持续电流是自由电子在导体内的电场作用下形成的C．电流的传导速率就是导体内自由电子的定向移动速率D．在金属导体内当自由电子定向移动时，它们的热运动就消失了2．飞机在空气中飞行时，其表面不断与空气摩擦而带电，某次飞行中形成的电流约为32 μA，则飞机单位时间内带电荷量增加约为  (　　)A．32 mC       B．32 μC    C．18 mC     D．18 μC3．如图所示，A、B间的电压为30 V，改变滑动变阻器触头(触头始终在中间电阻R上)的位置，可以改变C、D间的电压，UCD的变化范围是(　　)A.0～10 VB．0～20 VC．10～20 VD．20～30 V4．如图所示是一种风速测定装置，其中风速表是由电压表改装而成，电源电压不变，R为定值电阻，R1为滑动变阻器．T形管道的竖直管内装有可上可下无摩擦自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片P相连，S闭合后，当风速增大时(已知风速越大，压强越小)，下列说法正确的是(　　)A．活塞向下运动，风速表的示数变小B．活塞向上运动，风速表的示数变大C．活塞向上运动，滑动变阻器R1两端的电压变大D．活塞静止不动，风速表的示数不变5．[2023·福建泉州一中测试]如图所示的电路中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲∶U乙＝5∶3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲∶I乙是    (　　)A．2∶5    B．3∶5C．2∶3    D．5∶26．如图所示，虚线框内为改装好的电表，M、N为新表的接线柱．已知灵敏电流计G的满偏电流为100 μA，内阻为495.0 Ω，电阻箱读数为5.0 Ω，根据以上数据计算可知改装的电表为(　　)A．电压表，量程为0～1 mVB．电压表，量程为0～500 mVC．电流表，量程为0～1 μAD．电流表，量程为0～10 mA7．P1和P2是材料相同、上下表面为正方形的长方体导体，P1的上下表面积大于P2的上下表面积，将P1和P2按如图所示接到电源上，闭合开关后，下列说法正确的是 (　　)A．若P1和P2的体积相同，则通过P1的电流大于通过P2的电流B．若P1和P2的体积相同，则P1的电阻等于P2的电阻C．若P1和P2的厚度相同，则P1两端的电压等于P2两端的电压D．若P1和P2的厚度相同，则P1两端的电压大于P2两端的电压二、多项选择题(本题共3小题，每小题6分，共18分．在每小题给出的四个选项中，有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．)8．[2023·广东深圳实验学校段考]在半导体工艺里经常需要测定金属薄膜厚度，目前采用的方式是通过测定电阻而间接测得薄膜厚度，查询资料获知构成该薄膜金属材料的电阻率ρ，取一块厚度均匀、边长为L的正方形该金属薄膜，在薄膜两端施加恒定电压U.通过薄膜的电流方向如图所示，测定出流过薄膜的电流I，即可推导出薄膜厚度d，则    (　　)A.电流I越大，则薄膜厚度d越小B．电流I越大，则薄膜厚度d越大C．正方形边长L越大，所测定的电阻值越大D．正方形边长L改变，所测定的电阻值不变9．[2023·辽宁大连普兰店一中期末]用如图所示的电路测量待测电阻Rx的阻值，下列说法正确的是(　　)A．由于电压表的分流作用，使电阻的测量值小于真实值B．由于电流表的分压作用，使电阻的测量值大于真实值C．电压表的内阻越大，测量越精确D．电流表的内阻越小，测量越精确10．[2023·辽宁丹东期末]如图所示，电流表A1(0～0.6 A)和电流表A2(0～3 A)是由两个相同的电流计改装而成的，现将这两个电流表并联后接入电路．闭合开关S，调节滑动变阻器，下列说法正确的是  (　　)A．A1、A2的读数之比为1∶5B．A1、A2的读数之比为1∶1C．A1、A2的指针偏转角度之比为1∶1D．A1、A2的指针偏转角度之比为1∶5三、非选择题(本题共5小题，共54分．按题目要求作答．计算题要有必要的文字说明和解题步骤，有数值计算的要注明单位．)11．(6分)现有一合金制成的圆柱体．为测量该合金的电阻率，现用伏安法测量圆柱体两端的电阻，用螺旋测微器测量该圆柱体的直径，用游标卡尺测量该圆柱体的长度．螺旋测微器和游标卡尺的示数如图甲、乙所示．(1)由甲、乙两图分别读得圆柱体的直径为________ mm，长度为________ mm.(2)若流经圆柱体的电流为I，圆柱体两端的电压为U，圆柱体的直径和长度分别用D、L表示，则用D、L、I、U表示的电阻率的关系式为ρ＝________．12．(10分)(1)用多用电表精确测量了一个10 Ω的电阻后，需要继续测量一个阻值大约是3 kΩ的电阻，在用红、黑表笔接触这个电阻两端之前，以下哪些操作是必需的，请选择其中有用的，按操作顺序写出________．A．调节欧姆调零旋钮使表针指向欧姆表零刻度线位置B．用螺丝刀调节表盘下面中间部位的指针定位螺丝，使指针指电流表、电压表零刻度线位置C．将红表笔和黑表笔短接D．把选择开关旋转到“×100”位置(2)如图所示为一正在测量中的多用电表表盘．①如果是用“×10”挡测量电阻，则读数为________Ω.②如果是用直流10 mA挡测量电流，则读数为________ mA.③如果是用直流5 V挡测量电压，则读数为________ V.13．(10分)如图所示，灵敏电流计的内阻Rg为500 Ω，满偏电流Ig为1 mA.当使用a、b两个端点时，是量程为I1的电流表；当使用a、c两个端点时，是量程为I2的电流表；当使用a、d两个端点时，是量程为U的电压表．已知电阻R1、R2、R3的阻值分别为0.5 Ω、2 Ω和100 Ω.则量程I1＝________；I2＝________；U＝________．14．(12分)[2023·江西南昌联考]某同学欲将满偏电流Ig＝100 μA内阻未知的电流计改装成量程较大的电流表，并对改装后的电表进行校对．(1)该同学利用如图所示的电路测量电流计的内阻(图中电源的电动势E＝6 V)时，先闭合开关S1，调节滑动变阻器R，使电流计指针偏转到满刻度；再闭合开关S2，保持R不变，调节电阻箱R′，使电流计指针偏转到满刻度的一半；接着读出此时R′的阻值为297 Ω.则该同学测出的电流计的内阻为Rg＝________ Ω； (2)若要将该电流计改装成量程为0～10 mA的电流表，需给它________(填“串联”或“并联”)一个阻值为R＝________ Ω的电阻；(3)把改装好的电流计与标准电流表串联在电路中进行校对．由于利用(1)的方法对电流计内阻测定存在系统误差，若改装好的电流计的测量值为I1，标准电流表的测量值为I2，I1与I2数值关系为I1________I2；(填“>”“＝”或“<”)(4)为了完全消除对电流计内阻测定的系统误差，该同学与邻组同学合作，又找来了一只完全一样的电流计，则只需在原“半偏法”的电路上稍作改进即可，请你在方框内画出改进后的测电流计内阻的电路图．15．(16分)某同学要测量一待测电阻Rx(约300 Ω)的阻值，现提供了下表中的器材：电池组E提供3 V电压滑动变阻器R1(0～40 kΩ，额定电流1 A)电压表V(量程0～3 V，内阻约3 kΩ)滑动变阻器R2(0～20 Ω，额定电流2 A)电流表A1(量程0～10 mA，内阻约2 Ω)开关S电流表A2(量程0～0.6 A，内阻约0.25 Ω)导线若干为了使实验便于操作，且使实验误差尽可能小，则：(1)电流表应选用________，滑动变阻器应选用________(均填写字母代号)；(2)在图甲所示虚线框内画出测量电路的原理图(电路中各器材要求用题中给定的符号标出)；(3)若该同学已正确选用器材，并连接好部分实验电路如图乙所示，请在图乙中完成其余的电路连接．    单元素养检测(第十一章)1．答案：B解析：产生电流的条件为：有可以自由移动的电荷及导体两端有电势差；故只有自由电荷不能形成电流，故A错误；金属导体内的持续电流是自由电子在导体内的电场作用下形成的，故B正确；电流的传导速度为电场形成的速率，与自由电子的定向移动速率无关，故C错误；电子定向移动的同时，热运动同样存在，正是因为热运动及碰撞等才形成了稳定的电流，故D错误．故选B.2．答案：B解析：已知飞机在某次飞行过程中形成的电流约为32 μA，根据q＝It可知，单位时间内，其表面不断与空气摩擦而增加的电荷量约为q＝32 μA×1 s＝32 μC，选项B正确．3．答案：C解析：当触头在最上端时，UCD＝UAB＝20 V，当触头在最下端时，UCD＝UAB＝10 V，故UCD的变化范围是10～20 V，选项C正确．4．答案：B解析：定值电阻R和滑动变阻器R1串联，当风速增大时，管道内压强减小，活塞上移，带动滑动变阻器的滑片P上移，滑动变阻器接入电路的电阻减小，电流增大，定值电阻两端的电压变大，B正确．5．答案：A解析：开关S闭合，电压表乙测量的是电阻R2两端的电压，电压表甲测量的是R1和R2两端的总电压，两个电阻串联，由欧姆定律可得＝＝；开关S断开，甲、乙两表都为电流表时，两个电阻是并联关系，流过两个电阻的电流＝＝，甲电流表测流过R2的电流，乙电流表测流过两个电阻的总电流，因此＝＝，A正确．6．答案：D解析：灵敏电流计与电阻箱并联，改装后的电表为电流表，满偏时，M、N两端电压为U＝IgRg＝100×10－6×495.0 V＝0.049 5 V＝49.5 mV，流过电阻箱的电流为IR＝＝ A＝0.009 9 A＝9.9 mA，故改装后电流表的满偏电流I＝Ig＋IR＝(9.9＋0.1)mA＝10 mA，D正确．7．答案：C解析：由于两电阻串联在电路中，因此通过两电阻的电流一定相等，A错误；设电阻的上、下表面边长为a，厚度为d，根据R＝可知，R＝＝，则可知电阻与厚度d有关，由V＝Sd可知，如果两导体的体积相同，则P1的厚度小于P2的厚度，因此P1的电阻大于P2的电阻，B错误；若厚度相同，则两电阻阻值相同，由U＝IR可知，P1两端的电压等于P2两端的电压，C正确，D错误．8．答案：BD解析：根据电阻定律可知，薄膜电阻为R＝ρ＝，可知所测定的电阻值R与正方形边长L无关，故D正确，C错误；根据欧姆定律得R＝，可得d＝，可知d与I成正比，电流I越大，则薄膜厚度d越大，故B正确，A错误．9．答案：AC解析：由于电压表的分流作用，使得电流的测量值偏大，根据R测＝可知，电阻的测量值小于真实值，A正确，B错误；电压表的内阻越大，分流作用越小，电流表的示数越接近电阻上电流的真实值，测量越精确，C正确，D错误．10．答案：AC解析：因为两个电流表是并联接入电路的，所以两个电流计也是并联的，且两个电流计两端电压相等，所以通过两个电流计的电流相等，即两个电流表的指针偏转角度相同，因为两个电流表的量程之比为1∶5，所以两个电流表的读数之比为1∶5，故A、C正确．11．答案：(1)1.844 (1.843～1.845均可)　42.40　(2)解析：(1)由题图甲可知，圆柱体的直径为1.5 mm＋34.4×0.01 mm＝1.844 mm；由题图乙可知，圆柱体的长度为42 mm＋8×0.05 mm＝42.40 mm.(2)根据电阻定律有R＝ρ，又根据欧姆定律有R＝，联立解得ρ＝.12．答案：(1)DCA　(2)①60　 ②7.0　③3.50解析：(1)用多用电表测量了一个10 Ω的电阻后，需要继续测量一个阻值大约是3 kΩ的电阻，多用电表应选择“×100”挡，应把选择开关置于“×100”位置，然后两表笔短接，调节欧姆调零旋钮，使指针指向欧姆表零刻度线位置，然后再测电阻，因此合理的实验步骤是DCA.(2)①如果是用“×10”挡测量电阻，由题图所示表盘可知，其读数为6×10 Ω＝60 Ω.②如果是用直流10 mA挡测量电流，由题图所示表盘可知，其分度值为0.2 mA，读数为7.0 mA.③如果是用直流5 V挡测量电压，由题图所示表盘可知，其分度值为0.1 V，故读数为3.50 V．13．答案：1.005 A　201 mA　20.6 V解析：当使用a、b两个端点时满足Ig(Rg＋R2)＝(I1－Ig)R1解得I1＝1.005 A当使用a、c两个端点时满足IgRg＝(I2－Ig)(R1＋R2)解得I2＝201 mA当使用a、d两个端点时，设流过R3的电流为I3，则满足IgRg＋I3R3＝U且IgRg＝(I3－Ig)(R1＋R2)解得U＝20.6 V．14．答案：(1)297　(2)并联　3　(3)<　(4)见解析解析：(1)因电流计与电阻箱是并联关系，且二者电流相等，则电阻相等，即Rg＝297 Ω.(2)改装成电流表要并联电阻分流，设并联电阻阻值为R，则R＝＝3 Ω.(3)半偏法测电流表内阻得到的结果比实际电阻偏小，按照测量值改装电流表时并联的电阻偏小，这个并联的电阻分流更大，使电流表读数比实际偏小，即I1<I2.(4)用另一只完全一样的电流计测出电阻箱支路的电流，再根据欧姆定律即可求出电流计的内阻，据此设计电路如图所示(甲、乙均可).15．答案：(1)A1　R2(2)如下左图所示　(3)如下右图所示　解析：(1)流过待测电阻的最大电流约为Imax＝≈10 mA，故电流表选A1.因为待测电阻的阻值约300 Ω，若采用限流式接法，则R1过大，而R2偏小．所以应采用分压式接法，为了便于调节，滑动变阻器选R2.(2)待测电阻阻值较大(>)，故采用电流表内接法．如答案左图所示．(3)实物连接如答案右图所示．
