物理人教版
物理人教版9年级全一册

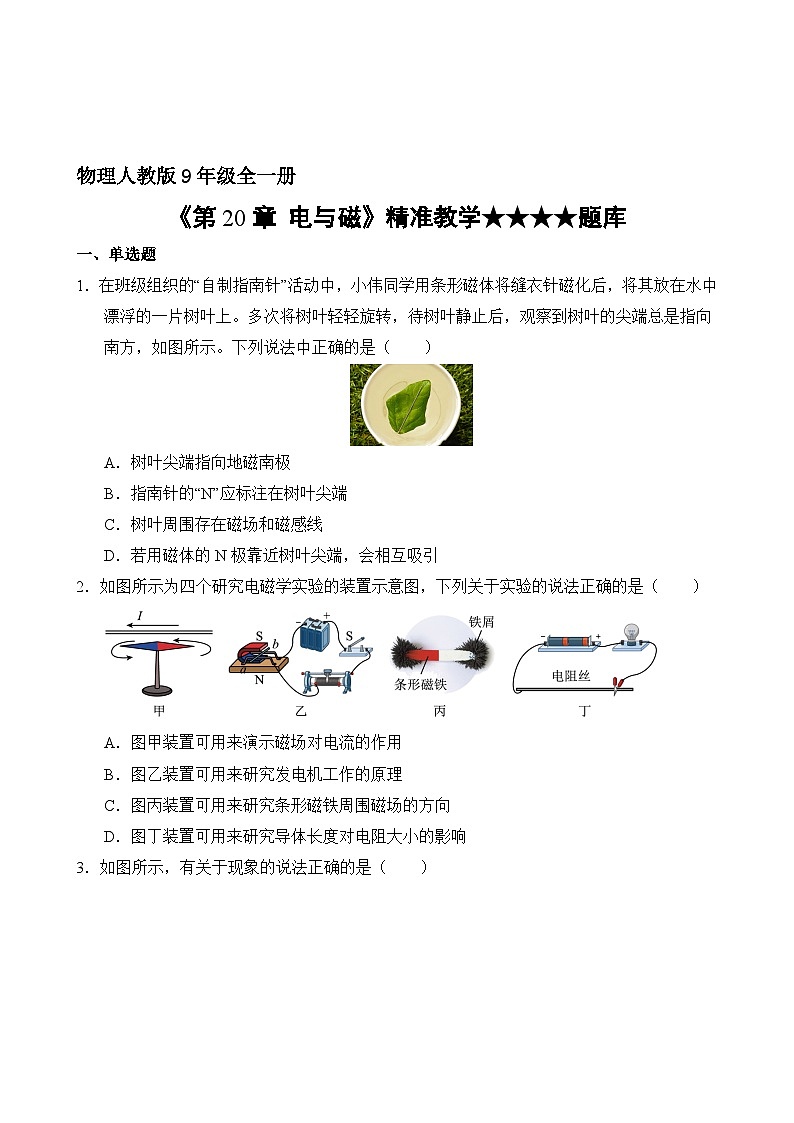

《第20章 电与磁》精准教学★★★★题库
一、单选题
1．在班级组织的“自制指南针”活动中，小伟同学用条形磁体将缝衣针磁化后，将其放在水中漂浮的一片树叶上。多次将树叶轻轻旋转，待树叶静止后，观察到树叶的尖端总是指向南方，如图所示。下列说法中正确的是（ ）
A．树叶尖端指向地磁南极
B．指南针的“N”应标注在树叶尖端
C．树叶周围存在磁场和磁感线
D．若用磁体的N极靠近树叶尖端，会相互吸引
2．如图所示为四个研究电磁学实验的装置示意图，下列关于实验的说法正确的是（ ）
A．图甲装置可用来演示磁场对电流的作用
B．图乙装置可用来研究发电机工作的原理
C．图丙装置可用来研究条形磁铁周围磁场的方向
D．图丁装置可用来研究导体长度对电阻大小的影响
3．如图所示，有关于现象的说法正确的是（ ）
A．图甲所示原理与电动机工作原理相同 B．图乙中通电螺线管右端为N极
C．图丙中电能表可直接测量电功率大小 D．图丁中电路符合安全用电要求
4．如图所示的几种器件，工作时应用了电磁感应现象的是（ ）
A． 司南
B． 手摇发电机
C． 电铃
D． 微风扇
5．对图中甲、乙、丙、丁四幅图解释合理的是（ ）
A．甲：磁场中获得电流
B．乙：开关闭合，小磁针N极将向右偏转
C．丙：是电动机原理的装置
D．丁：开关闭合，将有电能转化为机械能
6．如图所示，GMR是巨磁电阻，开关S1和S2同时闭合，当滑片向右移动时，指示灯变暗，下列判断正确的是（ ）
A．开关S1闭合时，电磁铁右端为N极
B．巨磁电阻的阻值随电磁铁磁性的增强而减小
C．开关S1和S2同时闭合，滑片向右移动时，GMR的电阻变小
D．开关S1和S2同时闭合，滑片向左移动时，指示灯实际功率变小
7．下图是电流表的内部结构示意图，当电流通过线圈时，通电线圈在磁场中受力转动从而带动指针偏转，下列与电流表工作原理相同的是（ ）
A．电磁铁 B．电动机 C．发电机 D．电磁继电器
8．如图是公交车上配备的自动爆玻器，危急时刻，司机按下开关通电，自动爆玻器磁场中的线圈就会产生一个冲击力，带动钨钢头击碎车窗玻璃。下图中能反映自动爆玻器工作原理的是（ ）
A． B．
C． D．
9．下列各图及其说明正确的是（ ）
A． 电灯开关的接法
B． 三孔插座接法
C． 通电螺线管周围的磁场
D． 探究电动机的工作原理
10．如图所示是电与磁的四个实验，下列说法中正确的是（ ）
A．甲图：通电后小磁针发生偏转，说明电流有热效应
B．乙图：说明电磁铁的磁性强弱与电流的大小有关
C．丙图：闭合开关后，磁场中导体b受力而运动，依据该原理可制成发电机
D．丁图：闭合开关后，磁场中导体ab竖直向上运动时，灵敏电流计指针不偏转
11．关于电和磁，下列说法中正确的是（ ）
A．导体周围存在磁场
B．磁感线是真实存在的
C．电动机能够把电能转化为机械能
D．只要导体在磁场中做切割磁感线运动，就会产生感应电流
12．如图所示是一款发光轮滑鞋，其轮上有磁环、金属线圈和LED等元件，轮滑鞋内部无电池，只有在轮子滚动时，嵌在轮子里的LED灯才会发光。下列图中能够反映其工作原理的是（ ）
A． B．
C． D．
13．下列装置的原理与实验对应关系正确的是（ ）
A． B．
C． D．
14．如图所示的是有关“电和磁”的实验，下列说法中正确的是（ ）
A．甲图：实验演示的是电磁感应实验
B．乙图：实验演示的是发电机的工作原理
C．丙图：实验演示的是电动机的工作原理
D．丁图：实验演示的是磁场中某点的磁场方向是由放在该点的小磁针决定的
15．如图，扬声器线圈中，通入携带声音信息、时刻变化的电流，使得它在一个瞬间和下一个瞬间受到不同的力，于是带动纸盆振动起来发出声音。扬声器原理与下列哪个装置相同（ ）
A．电动机 B．发电机 C．电磁铁 D．电磁继电器
16．关于图所示的电与磁的知识描述正确的是（ ）
A．甲图中在使用测电笔时手要接触笔尖金属体
B．乙图中条形磁体周围的磁感线是真实存在的
C．丙图验电器利用了同种电荷相互排斥的原理
D．丁图中演示的现象与发电机的工作原理相同
17．将缝衣针磁化后，穿过扣子的两孔，放在支架上做成了指南针，静止时针尖指南，如图所示。下列说法正确的是（ ）
A．针尖是指南针的N极
B．指南针只有针尖位置磁性最强
C．指南针能指南北是因为磁极间的相互作用
D．针尖所指的方向为该点的地磁场方向
18．如图所示是动圈式话筒构造示意图，当你对着话筒说话时，声音使膜片振动，与膜片相连的处在磁场中的线圈也跟着一起振动，线圈中产生大小和方向都变化的电流，在图中所示的四个实验中，与动圈式话筒的工作原理相同的是（ ）
A． B．
C． D．
19．一个通电螺线管中的电流方向和螺旋管周围磁感线的分布如图所示，其中正确的是（ ）
A． B．
C． D．
20．如图所示，下列有关电与磁的知识，说法正确的是（ ）
A．甲图中使用验电笔时，手应接触笔尾金属体
B．乙图的连接方式符合家庭电路安全用电要求
C．丙图是电动机的原理图，最早是由德国科学家欧姆提出
D．丁图是发电机的原理图，工作时将机械能主要转化为电能
21．关于电与磁现象的应用，下列说法中不正确的是（ ）
A．甲图中的司南静止时指南北，是受地磁场作用的结果
B．乙图中的电铃是利用电流的磁场工作的
C．丙图中的手摇发电机的工作原理与话筒相同
D．丁图中的扬声器工作时将机械能转化为电能
22．如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向左移动，条形磁铁仍静止，下列说法中正确的是（ ）
A．电磁铁右端是N极
B．条形磁铁受到的摩擦力方向向右，逐渐增大
C．条形磁铁受到的摩擦力方向向左，逐渐增大
D．电磁铁对条形磁铁的作用力小于条形磁铁受到的摩擦力
23．如图所示是直流电铃原理图，关于电铃工作时的说法不正确的是（ ）
A．电流通过电磁铁时，电磁铁有磁性且A端为N极
B．电磁铁吸引衔铁，弹性片发生弹性形变
C．小锤打击铃碗时，电磁铁仍具有磁性
D．小锤打击铃碗发出声音，是由于铃碗发生了振动
24．通电导线周围存在磁场，小明经过实验探究，画出了通电直导线周围磁感线的分布图（如图所示），下列相关描述错误的是（ ）
A．小磁针 b 端为 N 极
B．通电直导线周围不同位置磁场强弱相同
C．增大直导线中的电流可使其周围磁场增强
D．改变直导线中电流的方向，小磁针N极的指向将会发生改变
25．学习物理要善于归纳和整理，以下是思思同学整理课本插图的相关物理笔记，以下表述正确的是（ ）
A．图甲：动圈式话筒的工作原理是电流的磁效应
B．图乙：磁感线总是从北极出来，回到南极
C．图丙：司南静止时勺柄指南是由于受到地磁场的作用
D．图丁：电动机的工作原理是电磁感应现象
26．如图所示是探究电与磁关系的部分实验装置，在线圈导线的自由端MN之间接入不同元件可以进行不同的探究，下列说法正确的是（ ）
A．接入灵敏电流计，可探究电磁感应现象
B．接入电源，探究的是电磁铁的工作原理
C．接入电源，蹄型磁体相当于电路中的用电器
D．接入发光二极管，使线圈左右运动，二极管能持续发光
27．科技小组制作了一把“铜丝琴”，同学们用导线将一根绷紧的铜丝两端与放大器接通，铜丝旁边放置一块磁体，用手指拨动铜丝，产生感应电流，电流经放大器放大后传送到音箱（音箱未画出）发出声音，有关“铜丝琴”的说法错误的是（ ）
A．该装置利用了电磁感应原理
B．将铜丝换成橡皮筋后该装置依然可以工作
C．拨动铜丝时，将机械能转化为电能
D．拨动铜丝时，电路中产生的是交变电流
28．实践小组的同学们将条形磁体置于下方沾有塑料泡沫的塑料勺内，置于水中，让其转动，成功制成水上“指南针”（如图所示）。关于水上“指南针”，下列说法正确的是（ ）
A．静止时勺柄指南，应标注“S”
B．指南北是由于周围存在磁感线
C．指向不会受到附近磁铁的干扰
D．指向与勺内磁体磁极方向无关
二、多选题
29．电磁继电器广泛地应用在我们生产生活中，如图所示为汽车启动原理图，下列说法正确的是（ ）
A．电磁铁上端为N极，触点B与C接通，汽车启动
B．电动机的工作电压比电磁铁的工作电压低
C．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路
D．电磁铁通电时，吸引上方的衔铁，使触点C向左与B接触
30．图所示的四个实验中，下列说法正确的是（ ）
A．甲图所示的实验说明同名磁极相互排斥
B．乙图所示的实验可以研究电流周围是否存在磁场
C．丙图所示的实验装置可以研究电动机工作的原理
D．丁图所示的实验中只要闭合开关，灵敏电流计的指针就会发生偏转
31．关于电、磁相关现象或应用，下列说法中正确的是（ ）
A．电荷和磁体都具有吸引轻小物体的性质
B．磁场对放入其中的小磁针有力的作用
C．磁场中某点的磁场方向由放在该点的小磁针N极决定
D．验电器的工作原理是同种电荷相互排斥
32．对磁场和磁感线，下列说法正确的是（ ）
A．磁感线不是实际存在的曲线
B．指南针指向南方的磁极，是指南针的N极
C．只要导体做切割磁感线运动，导体中就会产生感应电流
D．磁场的基本性质是它对放入其中的磁体有磁力的作用
33．下列说法中正确的是（ ）
A．同一磁场中，磁感线的疏密程度反映了磁场的强弱
B．导体中的负电荷在做定向移动时一定产生磁场
C．只要导体在磁场中运动，该导体中就会产生感应电流
D．利用分散在磁体周围的铁屑可以判断该磁体周围各点的磁场方向
34．如图所示，下列有关电与磁的说法不正确的是（ ）
A． 图中 ，动圈式话筒的工作原理是磁场对 电流的作用
B． 图中 ，移去小磁针后 ，导线周围的磁场消失
C． 图中 ，可以用来演示发电机的工作原理
D． 图中，地磁的南北极和地理的南北极不 重合 ，最早发现这一现象的科学家是伽利略
35．下列说法正确的是（ ）
A．电流周围存在磁场
B．只要导体在磁场中运动，该导体中就会产生感应电流
C．电动机在工作时能够把电能转化为机械能
D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向
36．中国白鹤滩水电站发电机单机功率100万千瓦，位居全球第一，如图中能说明发电机工作原理不正确的是（ ）
A． B．
C． D．
37．关于电磁现象，下列说法正确的是（ ）
A．通电导体周围会产生磁场
B．可以自由转动的小磁针静止时N极指向地理的南方
C．导体在磁场中做切割磁感线运动，导体中一定会产生电流
D．发电机是根据电磁感应现象制成的，可以将机械能转化为电能
38．如图所示的实验电路，以下说法正确的是（ ）
A．开关S拨到a后电磁铁的左端为N极
B．小磁针静止时，B端为N极
C．将开关S由a拨到b，电磁铁的磁性一定减弱
D．电磁起重机是电磁铁在生活中的直接应用
三、填空题
39．据宋代《武经总要》记载，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后放入水中冷却，依靠地磁场磁化获得__________，再将其放入水中漂浮，制成指南鱼，如图是它静止时的指向，鱼头应标注__________（N/S）极。
40．在“探究通电螺线管外部磁场的方向”的实验中，如图所示，闭合开关，通电螺线管的左端为______极，电源左端为______极，将连接电源正、负极的导线对调，小磁针的指向改变，说明通电螺线管的磁场方向与______方向有关。
41．如图所示是一种新型的“风光互补”景观照明灯，它“头顶”小风扇，“肩扛”光电池板，“腰挎”照明灯，“脚踩”蓄电池。小风扇内置发电机，发电机的工作原理是___________现象，工作时将___________能转化为___________能。
42．如图所示，由通电螺线管的磁感线方向可知，电流表的上端为 ___________接线柱（选填“正”或“负”）；静止的小磁针的右端为 ___________极（选填“N”或“S”）。
43．如图所示是一款“运动手环”，其主要部分是一段内置有一小块磁铁的密闭的空心塑料管，管外缠绕着线圈。戴着这种手环走路时塑料管跟着手一起运动，磁铁则在管内反复运动，线圈中便会产生电流，液晶上就会显示出运动的步数。此过程的工作原理是_________，将_________能转化为_________能。
44．如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小。开关闭合，电磁铁左端为________（选填“N”或“S”）极，再闭合，滑片向右移动，电磁铁的磁性________（选填“增强”或“减弱”），指示灯变________（选填“亮”或“暗”）。
45．在如图所示实验装置中，闭合开关后，静止在金属支架上的轻质铝管ab会朝某个方向运动，说明通电导体在磁场中受到___________ 的作用；若只将电源的正负极互换，则ab铝管运动方向与原来的___________ （选填“相同”或“相反”）。实验中揭示的原理可应用于___________ （选填“发电机”或“电动机”）。
46．如图甲所示，“磁浮地球仪”是在地球仪中装入条形磁铁 ，底座中的电磁铁就可使其“ 漂 浮”在空中，其工作原理如图乙所示。 电磁铁的上端为 ___________ 极， 电源的右端为___________ 极 ，滑片 P 向左移动可___________ （ 选填 “ 增加”或“ 降低”） 地球仪“漂浮”的高度。
47．如图所示，电磁继电器是利用电磁铁控制工作电路通断的______（选填“电源”、“用电器”或“开关”）；当开关S断开时，工作电路中的电灯______（选填“会”或“不会”）发光。
48．在探究通电导线在磁场中受力的实验中，所用器材及电路连接如图所示。闭合开关，导线ab水平向右运动，这说明___________对通电导线有力的作用；只把蹄形磁体上下磁极调换一下，导线ab的运动方向是水平___________（选填“向左”或“向右”）；音响设备中___________（选填“动圈式扬声器”或“动圈式话筒”）就是利用这个原理工作的。
49．如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上，它所受的摩擦力方向为______；当滑片向左移动时，静止的条形磁铁所受到的摩擦力将______（选填“变大”、“变小”或“不变”）。
50．a表示垂直于纸面的一根导线，它是闭合电路的一部分（图中的“○”为导线a的剖面图）。当a在如图所示的磁场中沿不同的方向运动时（图中虚线表示其运动轨迹），能产生感应电流的有___________（填写序号）。
51．经过不懈探索，在1831年发现电磁感应现象的物理学家是______；蹄形磁体附近的导体与灵敏电流计组成闭合电路，如图所示，现将该导体竖直向上快速移动（沿图示箭头方向），电路中______（选填“有”或“无”）感应电流产生。
52．某些商场里的自动扶梯设置在有、无人乘坐时的运行速度不同，从而达到节能的目的。小明根据所学知识，设计了扶梯工作时的简化模拟电路。如图所示是扶梯上无人时电路的工作状态，R是压敏电阻，其阻值随压力的增大而减小。当扶梯上有人时，R所受压力增大，控制电路中的电流______，电磁铁的磁性______，将衔铁吸下，使动触点与静触点“2”接触，工作电路中的电动机转速变大。小明站在扶梯上匀速上行的过程中，他的机械能______。（均选填“变大”、“变小”或“不变”）
53．丹麦物理学家 ___________是世界上第一个发现电与磁之间有联系的人，图中所示是他做的实验。图甲和图乙对照说明 ___________。
四、实验题
54．小航做“探究通电螺线管外部磁场的方向”实验。
（1）在固定有螺线管的硬纸板上均匀地撤满铁屑，通电后轻敲纸板，观察铁屑的排列形状如图甲所示，说明通电螺线管外部磁场与_________磁体的磁场相似，在实验中_________（选填“可以”或“不可以”）用铜屑代替铁屑显示磁场分布；
（2）对调乙图中电源的正负极，闭合开关，小磁针的指向也随之对调，说明通电螺线管外部磁场方向与_________有关；
（3）若在图乙所示的螺线管旁放一个小磁针，闭合开关时，小磁针N极将_________（选填“顺时针”或“逆时针”）旋转。
55．探究“产生感应电流的条件”实验中，艾思同学将灵敏电流计G串联到如图所示的电路中。
①实验中，可以通过观察_____判断电路中是否有感应电流；
②闭合开关，若导体ab不动，左右移动磁体，电路中_____（选填“有”或“无”）感应电流。
56．
（1）图甲所示的实验中，所用电源电压不变，相同的铁钉吸引了不同数量的大头针。图中的情景能否得到电磁铁磁性强弱与电流强弱的关系？
答：________（选填“能”或“不能”）；若能，请写出实验结论；若不能，请补充实验步骤：________；
（2）如图乙所示，螺线管两边各有一根垂直于纸面的通电导线a、b，电流方向都垂直纸面向里（用“×”表示）。闭合开关S后，小磁针转过180°后静止不动（如图丙所示），此时通电导线b受到向上的磁场力F。
①用箭头画出图丙中A处的磁场方向________ ；
②通电导线a和b受到磁场力的方向________（选填“相同”或“相反”）。依据是：________。
57．某个LED发光的颜色与通过其电流方向的关系如图1甲所示。
（1）LED的是______（选填“导体”“半导体”或“绝缘体”）材料；
（2）该LED在两次实验中发光情况如图1乙所示，两次实验线圈均在转动，线圈1顺时针转动，直流电源2的右侧为电源的______（选填“正极”或“负极”），由此可知线圈2______（选填“顺时针”或“逆时针”）转动；
（3）如图1丙所示，导体棒a与该LED相连；在某磁场中，使a垂直于纸面左右往复运动（虚线为运动轨迹），LED交替发出红、黄光，则该过程a中电流方向______（选填“不变”或“变化”），该磁场可能的分布包括图2中哪些选项______？
58．如图所示是小明制作的一台简易电动机。
（1）电动机的线圈绕制好后，小明将线圈左端引出线的绝缘漆刮掉一半，右端引出的绝缘漆全部刮掉，他这样做的目的是使线圈通电时能够______；
（2）开关闭合后，电动机不转，用手轻推一下线圈，线圈就转动起来，则开始时线圈不转的原因 ______。
59．某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和铁钉绕制成两个电磁铁A和B，B铁钉上绕有更多匝数的线圈，实验装置如图所示。
（1）如图甲，闭合开关，电磁铁A的钉尖是_________极（选填“N”或“S”）；
（2）如图乙，把电磁铁A和B串联，闭合开关，多次移动滑动变阻器的滑片P，发现电磁铁B总能吸引更多的大头针，通过比较，得出的结论是_________。
60．法国科学家阿尔贝费尔和德国科学家彼得.格林贝格尔由于发现了巨磁电阻GMR效应而荣获2007年度诺贝尔物理学奖。小明用巨磁电阻做实验，图中GMR代表巨磁电阻，在磁场中，其阻值随磁场的逐渐变强而减小。闭合开关S1、S2，则：
①电磁铁左端为__________极（填“N”或“S”）
②电磁铁外部的磁感线从__________端出发，回到另一端（填“左”或“右”）
③将滑片P向b端滑动，电磁铁磁性变__________。填（“强”或“弱”）
④将滑片P向a端滑动，指示灯亮度变__________。填（“强”或“弱”）
61．实验小组的同学进行电磁学实验。
（1）在如图甲所示的实验中，当闭合开关后，可以观察到磁场中金属棒ab在导轨上运动，这说明___________。若只将磁体的两极对调，接通电源，观察到金属棒ab向相反的方向运动，说明力的方向与___________方向有关；
（2）在如图乙所示的实验中，闭合开关，保持蹄形磁体不动，若使导体AB沿水平方向运动，则电流表指针将发生偏转。与此现象原理相同的是___________（选填“动圈式话筒”或“动圈式扬声器”）；
（3）根据图丙的情境可知，___________（填“M”或“N”）的磁性强，说明___________。
62．小明学习电动机原理后，制作小小电动机。把一段粗漆包线绕成约3cm×2cm的矩形线圈，如图甲所示，漆包线在线圈的两端各伸出约3cm。然后，用小刀刮两端引线的漆皮，一端全部刮掉，另一端只刮半周。用硬金属丝做两个支架，固定在硬纸板上。两个支架分别与电池的两极相连。把线圈放在支架上，线圈下放一块磁铁，如图乙所示。给线圈通电并用手轻推一下，线圈就会不停地转下去，小小电动机就制作好了。
（1）电动机工作原理是：通电线圈在________中受力转动。
（2）只将磁铁的N、S极对调，线圈转动方向与原来________（选填“相同”或“相反”）。
（3）线圈在转动过程中________能转化为________能。
（4）若制作和电路无误，接上电源后线圈不动，请仿照示例写出可能原因和解决方法。
项目
原因
解决方法
示例
线圈刚好处于平衡位置
用手轻推一下
________
________
63．同学们在制作电动机模型时，把一段粗漆包线绕成约3cm×2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm。然后，用小刀刮两端引线的漆皮用硬金属丝做两个支架，固定在硬纸板上。两个支架分别与电池的两极相连。把线圈放在支架上，线圈下放一块强磁铁，如图所示，给线圈通电并用手轻推一下，线圈就会不停地转下去。
（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是______（填选项“A”或“B”）；
A．两端全刮掉
B．一端全部刮掉，另一端只刮半周
（2）可以通过改变______方向，改变线圈的转动方向；（填一种方法）
（3）线圈在转动过程中______能转化为______能。
五、作图题
64．根据图中通电螺线管的磁感线方向，在括号里标出电源的“+”或“﹣”极。
65．通电螺线管的磁感线方向如图，根据磁感线方向标出电源的正极和静止小磁针的N极。
66．根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
67．如图所示，请根据通电螺线管周围磁感线的方向，判断电源的“+”、“﹣”极和小磁针的N极，并在图中标出。
68．当开关闭合后，ab段所受到的磁场力的方向如图所示。现要让图中ab段所受到的磁场力的方向与图相反，请在图中正确标出磁极的极性以及电源的正负极；
69．如图是一种水位自动报警器的原理图。水位没有到达金属块A时，LED灯亮；水位到达金属块A时，警鸣器响。图中工作电路未连接完整，请用笔画线完成电路的连接。
六、计算题
70．汽车启动时，蓄电池向启动电动机M供电，设M两端电压为U，通过M的电流为I，测得U－t和I－t图象如图1。
（1）求0.5s到1s，电动机M所消耗的电能；
（2）M仅通过导线a、b接入电路，如图2所示，a的电阻为0.001Ω。若通过M的电流为200A，持续2s，求此过程a产生的热量；
（3）一般采用电磁继电器控制M的通断电，利用实验器材模拟汽车启动，简易电路如图3，A与B接触时M通电，请用笔画线完成电路的连接。
参考答案
1．D
2．D
3．B
4．B
5．D
6．B
7．B
8．B
9．C
10．D
11．C
12．D
13．B
14．C
15．A
16．C
17．C
18．D
19．B
20．A
21．D
22．C
23．C
24．B
25．C
26．A
27．B
28．A
29．AC
30．ABC
31．BD
32．AD
33．AB
34．ABD
35．AC
36．ACD
37．AD
38．AD
39．磁性 N
40．N 负 电流
41．电磁感应 机械 电
42．正 S
43．电磁感应 机械 电
44．N 减弱 暗
45．力 相反 电动机
46．S 负 降低
47．开关 不会
48．磁场 向左 动圈式话筒
49．水平向右 变大
50．①②③④
51．法拉第 有
52．变大 变大 变大
53．奥斯特 通电导体的周围存在磁场
54．（1）条形 不可以 （2）电流方向 （3）逆时针
55．灵敏电流计 有
56．（1）不能 需要改变电流得大小，重复实验得出实验结论，需补充的实验步骤是：多次调节滑动变阻器滑片，记下电流表不同的示数，并观察铁钉吸引大头针的数目。
（2） 相同 根据磁场对通电导线作用力的方向与电流方向、磁场方向有关，两导体的电流方向相同，所在的磁场方向相同，所以两通电导体所受磁场力方向相同，由图知，b导线电流方向都垂直纸面向里，该处的磁感线向左，受到磁场力的方向向上；a导线电流方向都垂直纸面向里，该处的磁感线向左，受到磁场力的方向也向上，电导线a和b受到磁场力的方向相同。
57．（1）半导体 （2）负极 顺时针 （3）变化 ①③④
58．（1）将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样在一个半周内受到磁场的力的作用，另一个半周没有电流通过，不受磁场力的作用，利用惯性转动；
（2）线圈平面与磁感线垂直，线圈两边的受力刚好是一对平衡力。线圈就没有了继续转动的动力。处于静止状态。用手拨动线圈，使线圈偏离平衡位置，受力而转动，因此，出现题目中所述现象的原因是启动时线圈平面刚好处于平衡位置。
59．（1）S （2）电流相同，线圈的匝数越多，电磁铁的磁性越强
60．N 左 弱 强
61．（1）磁场对通电导体有力的作用 磁场 （2）动圈式话筒 （3）N 电流相同时，线圈匝数越多，电磁铁的磁性越强
62．（1）磁场 （2）相反 （3）电 机械 （4）电流太小 增大电源电压
63．（1）B （2）电流/磁场 （3）电 机械
64． 65．
66． 67．
68．或
69．
70．解：（1）由图1可知，0.5s到1s时，电动机两端的电压为10V，通过电动机的电流为200A，电动机M所消耗的电能
W =UIt=10V×200A× （1s-0.5s） = 1000J
（2）此过程a产生的热量
Q= I2Rt= （200A）²×0.001Ω×2s=80J
（3）由图3可知，当开关闭合，电磁铁有磁性，衔铁被吸下，A与B接触M通电，电路连接如下图所示：
答：（1）电动机M所消耗的电能为1000J；
（2）此过程a产生的热量为80J；
（3）图见解析。
物理人教版
物理人教版9年级全一册
《第20章 电与磁》精准教学★★★★题库
一、单选题
1．在班级组织的“自制指南针”活动中，小伟同学用条形磁体将缝衣针磁化后，将其放在水中漂浮的一片树叶上。多次将树叶轻轻旋转，待树叶静止后，观察到树叶的尖端总是指向南方，如图所示。下列说法中正确的是（ ）
A．树叶尖端指向地磁南极
B．指南针的“N”应标注在树叶尖端
C．树叶周围存在磁场和磁感线
D．若用磁体的N极靠近树叶尖端，会相互吸引
2．如图所示为四个研究电磁学实验的装置示意图，下列关于实验的说法正确的是（ ）
A．图甲装置可用来演示磁场对电流的作用
B．图乙装置可用来研究发电机工作的原理
C．图丙装置可用来研究条形磁铁周围磁场的方向
D．图丁装置可用来研究导体长度对电阻大小的影响
3．如图所示，有关于现象的说法正确的是（ ）
A．图甲所示原理与电动机工作原理相同 B．图乙中通电螺线管右端为N极
C．图丙中电能表可直接测量电功率大小 D．图丁中电路符合安全用电要求
4．如图所示的几种器件，工作时应用了电磁感应现象的是（ ）
A． 司南
B． 手摇发电机
C． 电铃
D． 微风扇
5．对图中甲、乙、丙、丁四幅图解释合理的是（ ）
A．甲：磁场中获得电流
B．乙：开关闭合，小磁针N极将向右偏转
C．丙：是电动机原理的装置
D．丁：开关闭合，将有电能转化为机械能
6．如图所示，GMR是巨磁电阻，开关S1和S2同时闭合，当滑片向右移动时，指示灯变暗，下列判断正确的是（ ）
A．开关S1闭合时，电磁铁右端为N极
B．巨磁电阻的阻值随电磁铁磁性的增强而减小
C．开关S1和S2同时闭合，滑片向右移动时，GMR的电阻变小
D．开关S1和S2同时闭合，滑片向左移动时，指示灯实际功率变小
7．下图是电流表的内部结构示意图，当电流通过线圈时，通电线圈在磁场中受力转动从而带动指针偏转，下列与电流表工作原理相同的是（ ）
A．电磁铁 B．电动机 C．发电机 D．电磁继电器
8．如图是公交车上配备的自动爆玻器，危急时刻，司机按下开关通电，自动爆玻器磁场中的线圈就会产生一个冲击力，带动钨钢头击碎车窗玻璃。下图中能反映自动爆玻器工作原理的是（ ）
A． B．
C． D．
9．下列各图及其说明正确的是（ ）
A． 电灯开关的接法
B． 三孔插座接法
C． 通电螺线管周围的磁场
D． 探究电动机的工作原理
10．如图所示是电与磁的四个实验，下列说法中正确的是（ ）
A．甲图：通电后小磁针发生偏转，说明电流有热效应
B．乙图：说明电磁铁的磁性强弱与电流的大小有关
C．丙图：闭合开关后，磁场中导体b受力而运动，依据该原理可制成发电机
D．丁图：闭合开关后，磁场中导体ab竖直向上运动时，灵敏电流计指针不偏转
11．关于电和磁，下列说法中正确的是（ ）
A．导体周围存在磁场
B．磁感线是真实存在的
C．电动机能够把电能转化为机械能
D．只要导体在磁场中做切割磁感线运动，就会产生感应电流
12．如图所示是一款发光轮滑鞋，其轮上有磁环、金属线圈和LED等元件，轮滑鞋内部无电池，只有在轮子滚动时，嵌在轮子里的LED灯才会发光。下列图中能够反映其工作原理的是（ ）
A． B．
C． D．
13．下列装置的原理与实验对应关系正确的是（ ）
A． B．
C． D．
14．如图所示的是有关“电和磁”的实验，下列说法中正确的是（ ）
A．甲图：实验演示的是电磁感应实验
B．乙图：实验演示的是发电机的工作原理
C．丙图：实验演示的是电动机的工作原理
D．丁图：实验演示的是磁场中某点的磁场方向是由放在该点的小磁针决定的
15．如图，扬声器线圈中，通入携带声音信息、时刻变化的电流，使得它在一个瞬间和下一个瞬间受到不同的力，于是带动纸盆振动起来发出声音。扬声器原理与下列哪个装置相同（ ）
A．电动机 B．发电机 C．电磁铁 D．电磁继电器
16．关于图所示的电与磁的知识描述正确的是（ ）
A．甲图中在使用测电笔时手要接触笔尖金属体
B．乙图中条形磁体周围的磁感线是真实存在的
C．丙图验电器利用了同种电荷相互排斥的原理
D．丁图中演示的现象与发电机的工作原理相同
17．将缝衣针磁化后，穿过扣子的两孔，放在支架上做成了指南针，静止时针尖指南，如图所示。下列说法正确的是（ ）
A．针尖是指南针的N极
B．指南针只有针尖位置磁性最强
C．指南针能指南北是因为磁极间的相互作用
D．针尖所指的方向为该点的地磁场方向
18．如图所示是动圈式话筒构造示意图，当你对着话筒说话时，声音使膜片振动，与膜片相连的处在磁场中的线圈也跟着一起振动，线圈中产生大小和方向都变化的电流，在图中所示的四个实验中，与动圈式话筒的工作原理相同的是（ ）
A． B．
C． D．
19．一个通电螺线管中的电流方向和螺旋管周围磁感线的分布如图所示，其中正确的是（ ）
A． B．
C． D．
20．如图所示，下列有关电与磁的知识，说法正确的是（ ）
A．甲图中使用验电笔时，手应接触笔尾金属体
B．乙图的连接方式符合家庭电路安全用电要求
C．丙图是电动机的原理图，最早是由德国科学家欧姆提出
D．丁图是发电机的原理图，工作时将机械能主要转化为电能
21．关于电与磁现象的应用，下列说法中不正确的是（ ）
A．甲图中的司南静止时指南北，是受地磁场作用的结果
B．乙图中的电铃是利用电流的磁场工作的
C．丙图中的手摇发电机的工作原理与话筒相同
D．丁图中的扬声器工作时将机械能转化为电能
22．如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向左移动，条形磁铁仍静止，下列说法中正确的是（ ）
A．电磁铁右端是N极
B．条形磁铁受到的摩擦力方向向右，逐渐增大
C．条形磁铁受到的摩擦力方向向左，逐渐增大
D．电磁铁对条形磁铁的作用力小于条形磁铁受到的摩擦力
23．如图所示是直流电铃原理图，关于电铃工作时的说法不正确的是（ ）
A．电流通过电磁铁时，电磁铁有磁性且A端为N极
B．电磁铁吸引衔铁，弹性片发生弹性形变
C．小锤打击铃碗时，电磁铁仍具有磁性
D．小锤打击铃碗发出声音，是由于铃碗发生了振动
24．通电导线周围存在磁场，小明经过实验探究，画出了通电直导线周围磁感线的分布图（如图所示），下列相关描述错误的是（ ）
A．小磁针 b 端为 N 极
B．通电直导线周围不同位置磁场强弱相同
C．增大直导线中的电流可使其周围磁场增强
D．改变直导线中电流的方向，小磁针N极的指向将会发生改变
25．学习物理要善于归纳和整理，以下是思思同学整理课本插图的相关物理笔记，以下表述正确的是（ ）
A．图甲：动圈式话筒的工作原理是电流的磁效应
B．图乙：磁感线总是从北极出来，回到南极
C．图丙：司南静止时勺柄指南是由于受到地磁场的作用
D．图丁：电动机的工作原理是电磁感应现象
26．如图所示是探究电与磁关系的部分实验装置，在线圈导线的自由端MN之间接入不同元件可以进行不同的探究，下列说法正确的是（ ）
A．接入灵敏电流计，可探究电磁感应现象
B．接入电源，探究的是电磁铁的工作原理
C．接入电源，蹄型磁体相当于电路中的用电器
D．接入发光二极管，使线圈左右运动，二极管能持续发光
27．科技小组制作了一把“铜丝琴”，同学们用导线将一根绷紧的铜丝两端与放大器接通，铜丝旁边放置一块磁体，用手指拨动铜丝，产生感应电流，电流经放大器放大后传送到音箱（音箱未画出）发出声音，有关“铜丝琴”的说法错误的是（ ）
A．该装置利用了电磁感应原理
B．将铜丝换成橡皮筋后该装置依然可以工作
C．拨动铜丝时，将机械能转化为电能
D．拨动铜丝时，电路中产生的是交变电流
28．实践小组的同学们将条形磁体置于下方沾有塑料泡沫的塑料勺内，置于水中，让其转动，成功制成水上“指南针”（如图所示）。关于水上“指南针”，下列说法正确的是（ ）
A．静止时勺柄指南，应标注“S”
B．指南北是由于周围存在磁感线
C．指向不会受到附近磁铁的干扰
D．指向与勺内磁体磁极方向无关
二、多选题
29．电磁继电器广泛地应用在我们生产生活中，如图所示为汽车启动原理图，下列说法正确的是（ ）
A．电磁铁上端为N极，触点B与C接通，汽车启动
B．电动机的工作电压比电磁铁的工作电压低
C．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路
D．电磁铁通电时，吸引上方的衔铁，使触点C向左与B接触
30．图所示的四个实验中，下列说法正确的是（ ）
A．甲图所示的实验说明同名磁极相互排斥
B．乙图所示的实验可以研究电流周围是否存在磁场
C．丙图所示的实验装置可以研究电动机工作的原理
D．丁图所示的实验中只要闭合开关，灵敏电流计的指针就会发生偏转
31．关于电、磁相关现象或应用，下列说法中正确的是（ ）
A．电荷和磁体都具有吸引轻小物体的性质
B．磁场对放入其中的小磁针有力的作用
C．磁场中某点的磁场方向由放在该点的小磁针N极决定
D．验电器的工作原理是同种电荷相互排斥
32．对磁场和磁感线，下列说法正确的是（ ）
A．磁感线不是实际存在的曲线
B．指南针指向南方的磁极，是指南针的N极
C．只要导体做切割磁感线运动，导体中就会产生感应电流
D．磁场的基本性质是它对放入其中的磁体有磁力的作用
33．下列说法中正确的是（ ）
A．同一磁场中，磁感线的疏密程度反映了磁场的强弱
B．导体中的负电荷在做定向移动时一定产生磁场
C．只要导体在磁场中运动，该导体中就会产生感应电流
D．利用分散在磁体周围的铁屑可以判断该磁体周围各点的磁场方向
34．如图所示，下列有关电与磁的说法不正确的是（ ）
A． 图中 ，动圈式话筒的工作原理是磁场对 电流的作用
B． 图中 ，移去小磁针后 ，导线周围的磁场消失
C． 图中 ，可以用来演示发电机的工作原理
D． 图中，地磁的南北极和地理的南北极不 重合 ，最早发现这一现象的科学家是伽利略
35．下列说法正确的是（ ）
A．电流周围存在磁场
B．只要导体在磁场中运动，该导体中就会产生感应电流
C．电动机在工作时能够把电能转化为机械能
D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向
36．中国白鹤滩水电站发电机单机功率100万千瓦，位居全球第一，如图中能说明发电机工作原理不正确的是（ ）
A． B．
C． D．
37．关于电磁现象，下列说法正确的是（ ）
A．通电导体周围会产生磁场
B．可以自由转动的小磁针静止时N极指向地理的南方
C．导体在磁场中做切割磁感线运动，导体中一定会产生电流
D．发电机是根据电磁感应现象制成的，可以将机械能转化为电能
38．如图所示的实验电路，以下说法正确的是（ ）
A．开关S拨到a后电磁铁的左端为N极
B．小磁针静止时，B端为N极
C．将开关S由a拨到b，电磁铁的磁性一定减弱
D．电磁起重机是电磁铁在生活中的直接应用
三、填空题
39．据宋代《武经总要》记载，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后放入水中冷却，依靠地磁场磁化获得__________，再将其放入水中漂浮，制成指南鱼，如图是它静止时的指向，鱼头应标注__________（N/S）极。
40．在“探究通电螺线管外部磁场的方向”的实验中，如图所示，闭合开关，通电螺线管的左端为______极，电源左端为______极，将连接电源正、负极的导线对调，小磁针的指向改变，说明通电螺线管的磁场方向与______方向有关。
41．如图所示是一种新型的“风光互补”景观照明灯，它“头顶”小风扇，“肩扛”光电池板，“腰挎”照明灯，“脚踩”蓄电池。小风扇内置发电机，发电机的工作原理是___________现象，工作时将___________能转化为___________能。
42．如图所示，由通电螺线管的磁感线方向可知，电流表的上端为 ___________接线柱（选填“正”或“负”）；静止的小磁针的右端为 ___________极（选填“N”或“S”）。
43．如图所示是一款“运动手环”，其主要部分是一段内置有一小块磁铁的密闭的空心塑料管，管外缠绕着线圈。戴着这种手环走路时塑料管跟着手一起运动，磁铁则在管内反复运动，线圈中便会产生电流，液晶上就会显示出运动的步数。此过程的工作原理是_________，将_________能转化为_________能。
44．如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小。开关闭合，电磁铁左端为________（选填“N”或“S”）极，再闭合，滑片向右移动，电磁铁的磁性________（选填“增强”或“减弱”），指示灯变________（选填“亮”或“暗”）。
45．在如图所示实验装置中，闭合开关后，静止在金属支架上的轻质铝管ab会朝某个方向运动，说明通电导体在磁场中受到___________ 的作用；若只将电源的正负极互换，则ab铝管运动方向与原来的___________ （选填“相同”或“相反”）。实验中揭示的原理可应用于___________ （选填“发电机”或“电动机”）。
46．如图甲所示，“磁浮地球仪”是在地球仪中装入条形磁铁 ，底座中的电磁铁就可使其“ 漂 浮”在空中，其工作原理如图乙所示。 电磁铁的上端为 ___________ 极， 电源的右端为___________ 极 ，滑片 P 向左移动可___________ （ 选填 “ 增加”或“ 降低”） 地球仪“漂浮”的高度。
47．如图所示，电磁继电器是利用电磁铁控制工作电路通断的______（选填“电源”、“用电器”或“开关”）；当开关S断开时，工作电路中的电灯______（选填“会”或“不会”）发光。
48．在探究通电导线在磁场中受力的实验中，所用器材及电路连接如图所示。闭合开关，导线ab水平向右运动，这说明___________对通电导线有力的作用；只把蹄形磁体上下磁极调换一下，导线ab的运动方向是水平___________（选填“向左”或“向右”）；音响设备中___________（选填“动圈式扬声器”或“动圈式话筒”）就是利用这个原理工作的。
49．如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上，它所受的摩擦力方向为______；当滑片向左移动时，静止的条形磁铁所受到的摩擦力将______（选填“变大”、“变小”或“不变”）。
50．a表示垂直于纸面的一根导线，它是闭合电路的一部分（图中的“○”为导线a的剖面图）。当a在如图所示的磁场中沿不同的方向运动时（图中虚线表示其运动轨迹），能产生感应电流的有___________（填写序号）。
51．经过不懈探索，在1831年发现电磁感应现象的物理学家是______；蹄形磁体附近的导体与灵敏电流计组成闭合电路，如图所示，现将该导体竖直向上快速移动（沿图示箭头方向），电路中______（选填“有”或“无”）感应电流产生。
52．某些商场里的自动扶梯设置在有、无人乘坐时的运行速度不同，从而达到节能的目的。小明根据所学知识，设计了扶梯工作时的简化模拟电路。如图所示是扶梯上无人时电路的工作状态，R是压敏电阻，其阻值随压力的增大而减小。当扶梯上有人时，R所受压力增大，控制电路中的电流______，电磁铁的磁性______，将衔铁吸下，使动触点与静触点“2”接触，工作电路中的电动机转速变大。小明站在扶梯上匀速上行的过程中，他的机械能______。（均选填“变大”、“变小”或“不变”）
53．丹麦物理学家 ___________是世界上第一个发现电与磁之间有联系的人，图中所示是他做的实验。图甲和图乙对照说明 ___________。
四、实验题
54．小航做“探究通电螺线管外部磁场的方向”实验。
（1）在固定有螺线管的硬纸板上均匀地撤满铁屑，通电后轻敲纸板，观察铁屑的排列形状如图甲所示，说明通电螺线管外部磁场与_________磁体的磁场相似，在实验中_________（选填“可以”或“不可以”）用铜屑代替铁屑显示磁场分布；
（2）对调乙图中电源的正负极，闭合开关，小磁针的指向也随之对调，说明通电螺线管外部磁场方向与_________有关；
（3）若在图乙所示的螺线管旁放一个小磁针，闭合开关时，小磁针N极将_________（选填“顺时针”或“逆时针”）旋转。
55．探究“产生感应电流的条件”实验中，艾思同学将灵敏电流计G串联到如图所示的电路中。
①实验中，可以通过观察_____判断电路中是否有感应电流；
②闭合开关，若导体ab不动，左右移动磁体，电路中_____（选填“有”或“无”）感应电流。
56．
（1）图甲所示的实验中，所用电源电压不变，相同的铁钉吸引了不同数量的大头针。图中的情景能否得到电磁铁磁性强弱与电流强弱的关系？
答：________（选填“能”或“不能”）；若能，请写出实验结论；若不能，请补充实验步骤：________；
（2）如图乙所示，螺线管两边各有一根垂直于纸面的通电导线a、b，电流方向都垂直纸面向里（用“×”表示）。闭合开关S后，小磁针转过180°后静止不动（如图丙所示），此时通电导线b受到向上的磁场力F。
①用箭头画出图丙中A处的磁场方向________ ；
②通电导线a和b受到磁场力的方向________（选填“相同”或“相反”）。依据是：________。
57．某个LED发光的颜色与通过其电流方向的关系如图1甲所示。
（1）LED的是______（选填“导体”“半导体”或“绝缘体”）材料；
（2）该LED在两次实验中发光情况如图1乙所示，两次实验线圈均在转动，线圈1顺时针转动，直流电源2的右侧为电源的______（选填“正极”或“负极”），由此可知线圈2______（选填“顺时针”或“逆时针”）转动；
（3）如图1丙所示，导体棒a与该LED相连；在某磁场中，使a垂直于纸面左右往复运动（虚线为运动轨迹），LED交替发出红、黄光，则该过程a中电流方向______（选填“不变”或“变化”），该磁场可能的分布包括图2中哪些选项______？
58．如图所示是小明制作的一台简易电动机。
（1）电动机的线圈绕制好后，小明将线圈左端引出线的绝缘漆刮掉一半，右端引出的绝缘漆全部刮掉，他这样做的目的是使线圈通电时能够______；
（2）开关闭合后，电动机不转，用手轻推一下线圈，线圈就转动起来，则开始时线圈不转的原因 ______。
59．某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和铁钉绕制成两个电磁铁A和B，B铁钉上绕有更多匝数的线圈，实验装置如图所示。
（1）如图甲，闭合开关，电磁铁A的钉尖是_________极（选填“N”或“S”）；
（2）如图乙，把电磁铁A和B串联，闭合开关，多次移动滑动变阻器的滑片P，发现电磁铁B总能吸引更多的大头针，通过比较，得出的结论是_________。
60．法国科学家阿尔贝费尔和德国科学家彼得.格林贝格尔由于发现了巨磁电阻GMR效应而荣获2007年度诺贝尔物理学奖。小明用巨磁电阻做实验，图中GMR代表巨磁电阻，在磁场中，其阻值随磁场的逐渐变强而减小。闭合开关S1、S2，则：
①电磁铁左端为__________极（填“N”或“S”）
②电磁铁外部的磁感线从__________端出发，回到另一端（填“左”或“右”）
③将滑片P向b端滑动，电磁铁磁性变__________。填（“强”或“弱”）
④将滑片P向a端滑动，指示灯亮度变__________。填（“强”或“弱”）
61．实验小组的同学进行电磁学实验。
（1）在如图甲所示的实验中，当闭合开关后，可以观察到磁场中金属棒ab在导轨上运动，这说明___________。若只将磁体的两极对调，接通电源，观察到金属棒ab向相反的方向运动，说明力的方向与___________方向有关；
（2）在如图乙所示的实验中，闭合开关，保持蹄形磁体不动，若使导体AB沿水平方向运动，则电流表指针将发生偏转。与此现象原理相同的是___________（选填“动圈式话筒”或“动圈式扬声器”）；
（3）根据图丙的情境可知，___________（填“M”或“N”）的磁性强，说明___________。
62．小明学习电动机原理后，制作小小电动机。把一段粗漆包线绕成约3cm×2cm的矩形线圈，如图甲所示，漆包线在线圈的两端各伸出约3cm。然后，用小刀刮两端引线的漆皮，一端全部刮掉，另一端只刮半周。用硬金属丝做两个支架，固定在硬纸板上。两个支架分别与电池的两极相连。把线圈放在支架上，线圈下放一块磁铁，如图乙所示。给线圈通电并用手轻推一下，线圈就会不停地转下去，小小电动机就制作好了。
（1）电动机工作原理是：通电线圈在________中受力转动。
（2）只将磁铁的N、S极对调，线圈转动方向与原来________（选填“相同”或“相反”）。
（3）线圈在转动过程中________能转化为________能。
（4）若制作和电路无误，接上电源后线圈不动，请仿照示例写出可能原因和解决方法。
项目
原因
解决方法
示例
线圈刚好处于平衡位置
用手轻推一下
________
________
63．同学们在制作电动机模型时，把一段粗漆包线绕成约3cm×2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm。然后，用小刀刮两端引线的漆皮用硬金属丝做两个支架，固定在硬纸板上。两个支架分别与电池的两极相连。把线圈放在支架上，线圈下放一块强磁铁，如图所示，给线圈通电并用手轻推一下，线圈就会不停地转下去。
（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是______（填选项“A”或“B”）；
A．两端全刮掉
B．一端全部刮掉，另一端只刮半周
（2）可以通过改变______方向，改变线圈的转动方向；（填一种方法）
（3）线圈在转动过程中______能转化为______能。
五、作图题
64．根据图中通电螺线管的磁感线方向，在括号里标出电源的“+”或“﹣”极。
65．通电螺线管的磁感线方向如图，根据磁感线方向标出电源的正极和静止小磁针的N极。
66．根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
67．如图所示，请根据通电螺线管周围磁感线的方向，判断电源的“+”、“﹣”极和小磁针的N极，并在图中标出。
68．当开关闭合后，ab段所受到的磁场力的方向如图所示。现要让图中ab段所受到的磁场力的方向与图相反，请在图中正确标出磁极的极性以及电源的正负极；
69．如图是一种水位自动报警器的原理图。水位没有到达金属块A时，LED灯亮；水位到达金属块A时，警鸣器响。图中工作电路未连接完整，请用笔画线完成电路的连接。
六、计算题
70．汽车启动时，蓄电池向启动电动机M供电，设M两端电压为U，通过M的电流为I，测得U－t和I－t图象如图1。
（1）求0.5s到1s，电动机M所消耗的电能；
（2）M仅通过导线a、b接入电路，如图2所示，a的电阻为0.001Ω。若通过M的电流为200A，持续2s，求此过程a产生的热量；
（3）一般采用电磁继电器控制M的通断电，利用实验器材模拟汽车启动，简易电路如图3，A与B接触时M通电，请用笔画线完成电路的连接。
参考答案
1．D
2．D
3．B
4．B
5．D
6．B
7．B
8．B
9．C
10．D
11．C
12．D
13．B
14．C
15．A
16．C
17．C
18．D
19．B
20．A
21．D
22．C
23．C
24．B
25．C
26．A
27．B
28．A
29．AC
30．ABC
31．BD
32．AD
33．AB
34．ABD
35．AC
36．ACD
37．AD
38．AD
39．磁性 N
40．N 负 电流
41．电磁感应 机械 电
42．正 S
43．电磁感应 机械 电
44．N 减弱 暗
45．力 相反 电动机
46．S 负 降低
47．开关 不会
48．磁场 向左 动圈式话筒
49．水平向右 变大
50．①②③④
51．法拉第 有
52．变大 变大 变大
53．奥斯特 通电导体的周围存在磁场
54．（1）条形 不可以 （2）电流方向 （3）逆时针
55．灵敏电流计 有
56．（1）不能 需要改变电流得大小，重复实验得出实验结论，需补充的实验步骤是：多次调节滑动变阻器滑片，记下电流表不同的示数，并观察铁钉吸引大头针的数目。
（2） 相同 根据磁场对通电导线作用力的方向与电流方向、磁场方向有关，两导体的电流方向相同，所在的磁场方向相同，所以两通电导体所受磁场力方向相同，由图知，b导线电流方向都垂直纸面向里，该处的磁感线向左，受到磁场力的方向向上；a导线电流方向都垂直纸面向里，该处的磁感线向左，受到磁场力的方向也向上，电导线a和b受到磁场力的方向相同。
57．（1）半导体 （2）负极 顺时针 （3）变化 ①③④
58．（1）将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样在一个半周内受到磁场的力的作用，另一个半周没有电流通过，不受磁场力的作用，利用惯性转动；
（2）线圈平面与磁感线垂直，线圈两边的受力刚好是一对平衡力。线圈就没有了继续转动的动力。处于静止状态。用手拨动线圈，使线圈偏离平衡位置，受力而转动，因此，出现题目中所述现象的原因是启动时线圈平面刚好处于平衡位置。
59．（1）S （2）电流相同，线圈的匝数越多，电磁铁的磁性越强
60．N 左 弱 强
61．（1）磁场对通电导体有力的作用 磁场 （2）动圈式话筒 （3）N 电流相同时，线圈匝数越多，电磁铁的磁性越强
62．（1）磁场 （2）相反 （3）电 机械 （4）电流太小 增大电源电压
63．（1）B （2）电流/磁场 （3）电 机械
64． 65．
66． 67．
68．或
69．
70．解：（1）由图1可知，0.5s到1s时，电动机两端的电压为10V，通过电动机的电流为200A，电动机M所消耗的电能
W =UIt=10V×200A× （1s-0.5s） = 1000J
（2）此过程a产生的热量
Q= I2Rt= （200A）²×0.001Ω×2s=80J
（3）由图3可知，当开关闭合，电磁铁有磁性，衔铁被吸下，A与B接触M通电，电路连接如下图所示：
答：（1）电动机M所消耗的电能为1000J；
（2）此过程a产生的热量为80J；
（3）图见解析。
相关资料
更多
