2023年陕西省渭南市韩城市中考二模物理试题（含解析）

这是一份2023年陕西省渭南市韩城市中考二模物理试题（含解析），共21页。试卷主要包含了单选题，填空题，实验题，作图题，综合题等内容，欢迎下载使用。

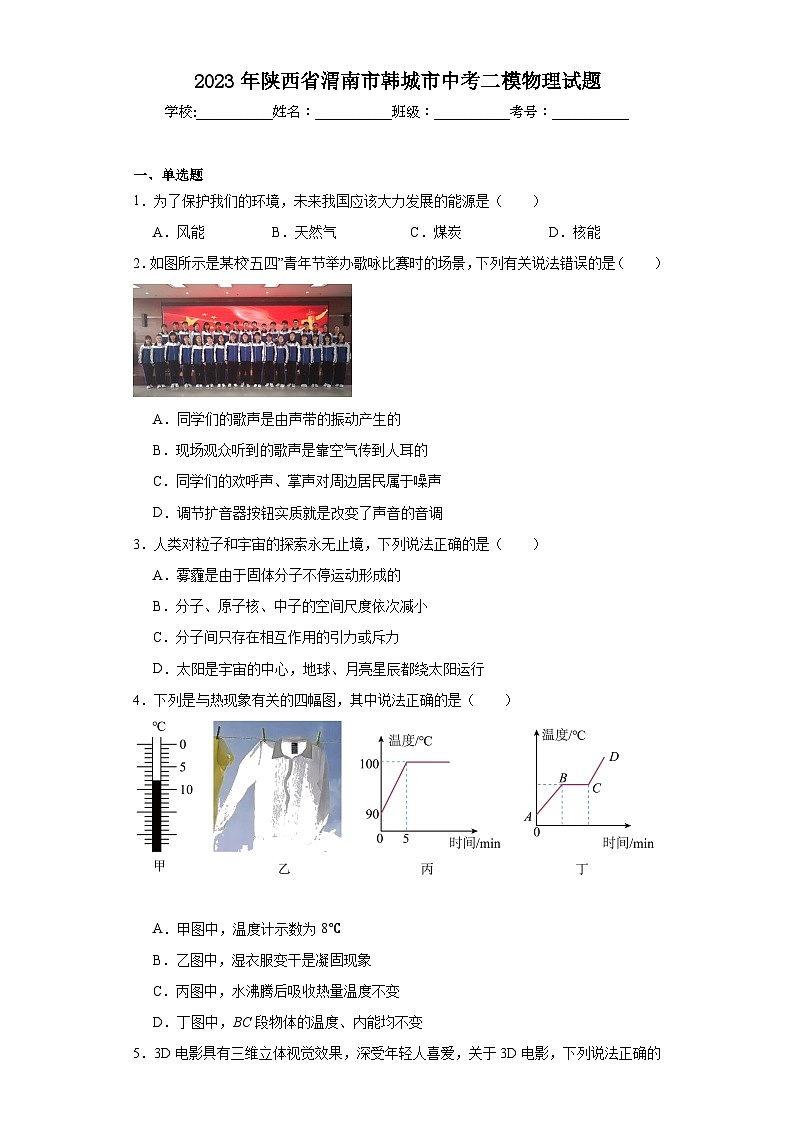

2023年陕西省渭南市韩城市中考二模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．为了保护我们的环境，未来我国应该大力发展的能源是（　　）
A．风能 B．天然气 C．煤炭 D．核能
2．如图所示是某校“五四”青年节举办歌咏比赛时的场景，下列有关说法错误的是（　　）

A．同学们的歌声是由声带的振动产生的
B．现场观众听到的歌声是靠空气传到人耳的
C．同学们的欢呼声、掌声对周边居民属于噪声
D．调节扩音器按钮实质就是改变了声音的音调
3．人类对粒子和宇宙的探索永无止境，下列说法正确的是（　　）
A．雾霾是由于固体分子不停运动形成的
B．分子、原子核、中子的空间尺度依次减小
C．分子间只存在相互作用的引力或斥力
D．太阳是宇宙的中心，地球、月亮星辰都绕太阳运行
4．下列是与热现象有关的四幅图，其中说法正确的是（　　）

A．甲图中，温度计示数为8℃
B．乙图中，湿衣服变干是凝固现象
C．丙图中，水沸腾后吸收热量温度不变
D．丁图中，BC段物体的温度、内能均不变

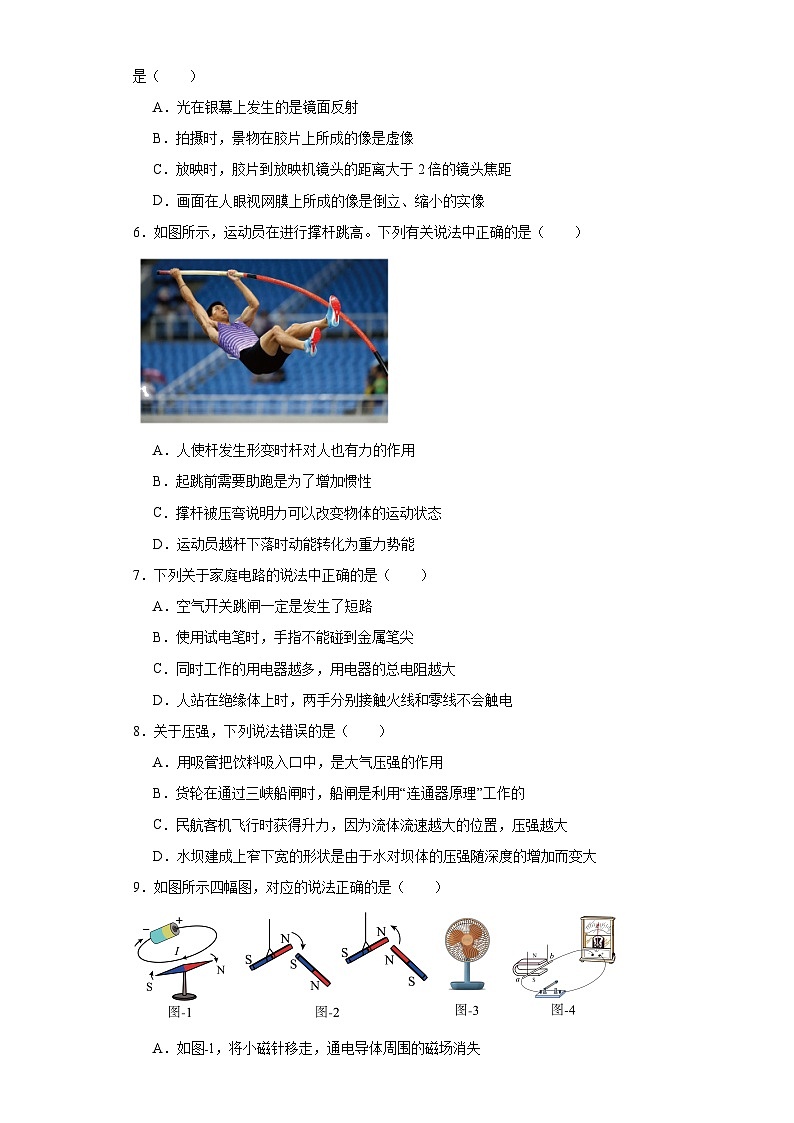

5．3D电影具有三维立体视觉效果，深受年轻人喜爱，关于3D电影，下列说法正确的是（　　）
A．光在银幕上发生的是镜面反射
B．拍摄时，景物在胶片上所成的像是虚像
C．放映时，胶片到放映机镜头的距离大于2倍的镜头焦距
D．画面在人眼视网膜上所成的像是倒立、缩小的实像
6．如图所示，运动员在进行撑杆跳高。下列有关说法中正确的是（　　）

A．人使杆发生形变时杆对人也有力的作用
B．起跳前需要助跑是为了增加惯性
C．撑杆被压弯说明力可以改变物体的运动状态
D．运动员越杆下落时动能转化为重力势能
7．下列关于家庭电路的说法中正确的是（　　）
A．空气开关跳闸一定是发生了短路
B．使用试电笔时，手指不能碰到金属笔尖
C．同时工作的用电器越多，用电器的总电阻越大
D．人站在绝缘体上时，两手分别接触火线和零线不会触电
8．关于压强，下列说法错误的是（　　）
A．用吸管把饮料吸入口中，是大气压强的作用
B．货轮在通过三峡船闸时，船闸是利用“连通器原理”工作的
C．民航客机飞行时获得升力，因为流体流速越大的位置，压强越大
D．水坝建成上窄下宽的形状是由于水对坝体的压强随深度的增加而变大
9．如图所示四幅图，对应的说法正确的是（　　）

A．如图﹣1，将小磁针移走，通电导体周围的磁场消失
B．如图﹣2，同名磁极相互吸引，异名磁极相互排斥
C．如图﹣3，电风扇工作原理是通电线圈在磁场中受力转动
D．如图﹣4，开关闭合，只要导体在磁场中运动，电路中就一定会有感应电流

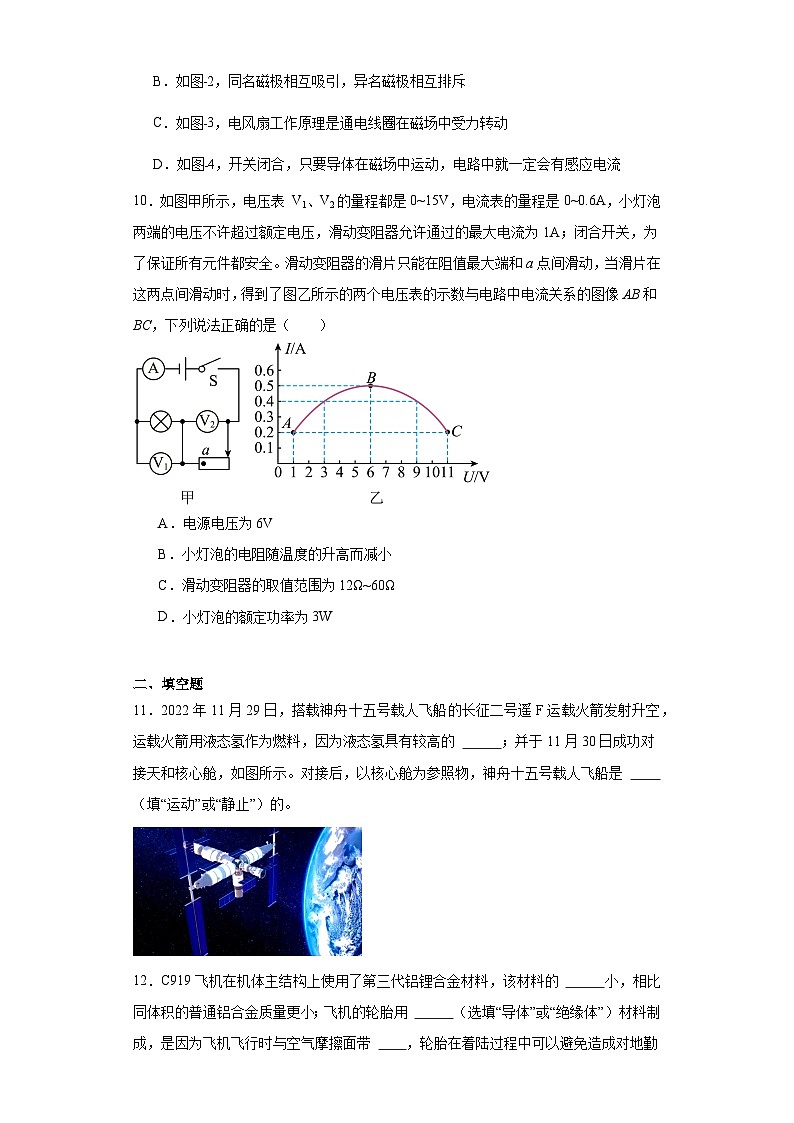

10．如图甲所示，电压表 V1、V2的量程都是0~15V，电流表的量程是0~0.6A，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为1A；闭合开关，为了保证所有元件都安全。滑动变阻器的滑片只能在阻值最大端和a点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图像AB和BC，下列说法正确的是（　　）

A．电源电压为6V
B．小灯泡的电阻随温度的升高而减小
C．滑动变阻器的取值范围为12Ω~60Ω
D．小灯泡的额定功率为3W

二、填空题
11．2022年11月29日，搭载神舟十五号载人飞船的长征二号遥F运载火箭发射升空，运载火箭用液态氢作为燃料，因为液态氢具有较高的 ；并于11月30日成功对接天和核心舱，如图所示。对接后，以核心舱为参照物，神舟十五号载人飞船是 （填“运动”或“静止”）的。

12．C919飞机在机体主结构上使用了第三代铝锂合金材料，该材料的 小，相比同体积的普通铝合金质量更小；飞机的轮胎用 （选填“导体”或“绝缘体”）材料制成，是因为飞机飞行时与空气摩擦面带 ，轮胎在着陆过程中可以避免造成对地勤人员的危害。
13．如图是一款用于浇花的喷壶，浇花前先要用喷壶上方的活塞向壶内打气活塞一段时间，按下手柄处的开关，壶内水就会自动喷出。向壶内打气过程是利用 的方式使壶内水上方空气内能 （填“增大”“减小”），该过程的能量转化与内燃机的 冲程的能量转化相同。

14．烈日下的湖畔树影婆娑，水中的鹅卵石清晰可见，湖面上的小鸟上下翻飞，景色美不胜收！其中地面上的树影是由光的 形成的，游人看到水中的鹅卵石是光的 形成的，小鸟从水面飞上树梢，它在水中所成的像 （选填“变大”“变小”或“不变”）。
15．机械在生活中有着广泛的应用。如图甲是一种切甘蔗用的铡刀示意图，铡刀实质上是一种 （选填“省力”或“费力”）杠杆；在建筑工地用如图乙所示的装置提石板，已知托盘重200N，容量足够大，每块石板重100N，绳能承受的最大拉力为800N，滑轮的摩擦和绳重忽略不计。当体重为700N的工人站在地面上用此装置将10块石板匀速提升2m时，此装置的机械效率为80%，则此装置的动滑轮重为 N；该工人用此装置提升石板的机械效率最高可达到 。（保留至0.1%）


三、实验题
16．小明研究焦耳定律，如图甲研究的是电流通过导体产生的热量与 的关系；若实验时左右两个U形管内液面存在高度差且高度差始终相同，则电路中的故障可能是 断路，实验结束后小明将线圈电阻为2Ω的电动机M和定值电阻R接在6V的电源上，如图乙所示，闭合开关S，电流表的示数为0.2A，定值电阻R两端电压为2V，则定值电阻R的阻值为 Ω，电动机工作100s时，电流经过电动机线圈电阻产生的热量为 J。


四、作图题
17．如图所示，学校教学楼楼梯拐角处墙上装了一面镜子，能通过光的反射对楼道进行照明。请画出灯S在镜中的像S'，及灯S经过镜子照射到下层楼道A点的光路。

18．投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮．


五、填空题
19．如图所示，电流表的读数为 A。

20．如图所示，真空罩内的手机能接收到来电信号，说明电磁波 （选填“能”或“不能”）在真空中传播。

21．如图所示，将一支2B铅笔芯掰成长短不同的两段接入图中A、B两点间，可探究电阻大小与 的关系，实验中可通过观察 准确判断出铅笔芯电阻的大小。


六、实验题
22．如图所示探究“阻力对物体运动的影响”实验时，将小车从同一斜面的同一高度由静止开始释放，在铺有不同粗糙程度材料的水平面上运动，直到停下来的情景。请根据观察到的现象回答：

（1）每次让小车从同一斜面上同一高度由静止开始滑下，目的是为了使小车到达水平面时 ；
（2）实验表明：运动的小车所受的阻力越小，向前滑行的距离 ；
（3）推理可知：如果小车运动时不受阻力，它将 ；
（4）实验中，小车在棉布表面运动时，受到 （选填“平衡力”或“非平衡力”）的作用。
23．学校实验室新购一批标注2.5mm2的电缆线（如图1），不知是否符合国家标准。物理兴趣小组的同学，剪取4m长的单股电缆线，设计两种方案进行鉴别。表中数据为国家制定的部分电缆线标准。
铜芯横截面积S/mm2
1
1.5
2
2.5
每1km铜芯电阻值R/Ω
20
13.3
10
8
铜芯密度ρ/kg•m﹣3
8.9×103
  （1）方案一：用托盘天平测质量
①天平放在 台面上，游码移至标尺左端的零刻度线处，调节 ，使指针对准分度盘中央的刻度线；
②去掉4m长电缆线的绝缘层，用调节好的天平测量铜芯质量，天平再次平衡时，由图2中右盘所加砝码和游码位置，读得铜芯的质量为 g，结合表格数据，可判定电缆 （选填“符合”或“不符合”）国家标准；
（2）方案二：用伏安电路测量
①测量4m长电缆线的电阻鉴定其是否符合标准，依据是 ；
②如图3，电路开关闭合前，滑动变阻器的滑片应移到最 （选填“左”或“右”）端；
③保证电路安全，闭合开关后，无论怎样移动滑动变阻器的滑片，都无法读得电压值，检查电路连接无故障、元件完好。利用图表信息可知，无法鉴别的原因是 。
24．小红的爸爸准备购买一辆SUV型（运动型多用途）轿车，可是上网搜索后发现有人说这种车重心较高，汽车容易翻倒。小红通过观察家里台灯、照相机三脚架的稳度（即稳定性）后，提出疑问“物体的稳度与哪些因素有关呢？”，她进行如下猜想：
猜想一：与物体的质量分布有关；
猜想二：与重心高低有关；
猜想三：与支持面的大小有关。
为验证自己的猜想，小红设计并进行了如下实验：她首先制作了几块重力相同、底面积不相同、重心高低不同的圆柱体，然后将它们依次放在木板上（物体不滑动）。慢慢转动木板，直至圆柱体翻倒，记录此时木板转过的角度θ，如图1所示，记录结果如下表。

实验次数
圆柱体的半径大小/cm
圆柱的重心高度/m
木板转过的角度θ/°
1
6
0.2
35
2
8
0.2
45
3
10
0.2
60
4
6
0.35
30
5
6
0.45
25
（1）小红是通过 来判断物体的稳度。
（2）小红发现卡车装载货物时，重物太靠前，前轮负荷过大，转向就费劲；重物太靠后，又会号致转向发飘，高速行驶时易造成事故，可知猜想一是 （选填“正确”或“错误”）的；
（3）为验证猜想二，应选择 三组数据，得出的结论是：在其他条件一定时，圆柱体的重心越低，稳定性越 （选填“好”或“差”）；
（4）分析1、2、3三组数据可得出的结论是： ；
（5）依据以上结论，卡车装货时为了卡车不易翻倒，如图2所示，应把轻的货物（如泡沫塑料）装在 （选填“A”或“B”）层；
（6）设汽车车轮和地面的四个接触点围成的四边形的面积为S，汽车的重心离地面高度为h，现有汽车甲和乙，重力G相同，结合小红的探究结果，你认为通过简单比较 （写出表达式）的大小，就可初步比较甲、乙两辆汽车的稳度。

七、填空题
25．如图所示是我国自主研发的一款水陆两栖车，它是一种结合了车与船的双重性能的特种车辆，既可以像汽车一样在陆地上行驶，又可以像船一样在水上浮渡。该车整车质量2.4t，最大承载量600kg。问：（g取10N/kg，ρ水=1.0×103kg/m3）
（1）该车的轮胎表面有较深的花纹，是为了 （选填“增大”或“减小”）摩擦。
（2）该车满载行驶时对水平地面的压强为1.5×105Pa，则车轮与地面的接触总面积为多少m2？( )
（3）当该车满载在水中浮渡时，除四个车轮都浸没外，车体浸入水中的体积为2.2m3，则四个车轮的总体积是多少m3？( )
（4）当该车满载以18km/h的速度在水上匀速行驶时，受到的阻力是车总重的0.12倍，则此时牵引力做功的功率为多大？( )


八、综合题
26．如图甲所示是一款养生壶，其内部电路简图如图乙所示，R1和R2均为加热电阻且阻值不变，通过旋钮开关可以切换加热和保温两种功能，其部分参数如下表所示，其中保温功率被磨损。
额定电压/V
220
容积/L
1
加热功率/W
1000
保温功率/W

（1）该养生壶的壶体用高硼硅玻璃制造，在温度约821℃时该玻璃开始软化，高硼硅玻璃属于 （选填“晶体”或“非晶体”）；
（2）求电阻R1的阻值；( )
（3）该养身壶正常工作时，先经过6min将1 kg，20℃的水加热至沸腾（标准大气压下）后再保温1h，共消耗电能0.2kW·h，求：[]
①该养生壶加热时的效率；（结果保留至0.1%）( )
②电阻R2的阻值。( )


参考答案：
1．D
【详解】发展核能可以改善我国的能源结构，缓解运输压力，提高能源效率和电网运行的安全可靠性，保障国家能源安全乃至经济安全，故为了保护我们的环境，未来我国应该大力发展的能源是核能。故ABC不符合题意，D符合题意。
故选D。
2．D
【详解】A．声音是由物体的振动产生的，歌声是由声带的振动产生的，故A正确,不符合题意；
B．声音的传播需要介质，固体、液体和气体都可以作为声音传播的介质，歌声是通过空气传到人耳的，故B正确,不符合题意；
C．同学们的欢呼声、掌声影响人们的正常休息，属于噪声。故C正确,不符合题意；
D．调节扩音器的按钮改变了声音的响度，故D错误,符合题意。
故选D。
3．B
【详解】A．雾霾是空气中的水蒸气液化成的小水滴与空气中灰尘结合形成的，是可见的物体，不是分子，故A错误；
B．分子是由原子组成的，原子由原子核和核外电子构成，原子核里面有质子和中子，因此分子、原子核、中子的空间尺度依次减小，故B正确；
C．分子间存在相互作用的引力和斥力，引力和斥力同时存在，不同状态表现为不同的形式，故C错误；
D．太阳是宇宙中的一颗恒星，不是宇宙的中心，故D错误。
故选B。
4．C
【详解】A．甲图中，温度计上0﹣10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；液柱最末端在0℃下方，所以显示的温度低于0℃，为﹣8℃，故A错误；
B．湿衣服变干是汽化现象，故B错误；
C．水沸腾后吸收热量，但温度不变，故C正确；
D．BC段表示晶体的熔化过程，吸收热量但温度保持不变，内能增大，故D错误。
故选C。
5．D
【详解】A．观众能从各个不同的角度看到银幕上的画面，这是由于光在银幕上发生了漫反射，故A错误；
B．电影放映机的镜头是凸透镜，银幕上呈现的是倒立、放大的实像，画面在人眼视网膜上所成的像是倒立、缩小的实像，故B错误；
C．幻灯机成倒立放大的实像，胶片在一到二倍焦距之间，放映时，胶片到放映机镜头的距离在一倍焦距和2倍焦距之间，故C错误；
D．眼睛的晶状体相当于凸透镜，视网膜相当于光屏，画面在人眼视网膜上所成的像是倒立、缩小的实像，故D正确。
故选D。
6．A
【详解】A．因为力的作用是相互的，人使杆发生形变时杆对人也有力的作用，故A正确；
B．起跳前需要助跑是为了增大速度，由于质量不变，所以惯性大小不变，故B错误；
C．撑杆被压弯说明力可以改变物体的形状，故C错误；
D．运动员越杆下落时，高度减小，重力势能减小，同时速度增大，动能增大，即重力势能转化为动能，故D错误。
故选A。
7．B
【详解】A．空气开关“跳闸”，是因为家庭电路中电流过大，可能是因为短路，也可能是因为用电器的总功率过大，故A错误；
B．使用试电笔时，手必须接触笔尾金属体，手指不能碰到金属笔尖，否则可能会发生触电事故，故B正确；
C．在导体长度和材料一定时，横截面积越大，电阻越小；家庭电路中各用电器是并联的，同时工作的用电器越多，相当于增大了导体的横截面积，所以总电阻越小，干路电流越大，故C错误；
D．人站在绝缘体上：一只手接触火线，另一只手接触零线，这样，人体与导线构成了闭合电路，电流流过人体，发生触电事故，故D错误。
故选B。
8．C
【详解】A．吸管吸饮料时，是先把吸管内的空气吸走，吸管内气压减小，在外界大气压的作用下，饮料被压进吸管里，故A正确，不符合题意；
B．船闸的上游阀门打开时，上游和闸室构成连通器，下游阀门打开时，下游和闸室构成连通器，故货轮在通过三峡船闸时，船闸是利用“连通器原理”工作的，故B正确，不符合题意；
C．飞机能升到空中，是因为气流流过机翼时，上方空气流速快压强小，下方空气流速慢，压强大，产生向上的升力作用，故C错误，符合题意；
D．液体压强随深度的增加而变大，故水坝建成上窄下宽，故D正确，不符合题意。
故选C。
9．C
【详解】A．图中，通电导线周围存在磁场，将小磁针移走，磁场仍存在，故A错误；
B．如图﹣2实验说明同名磁极相互排斥，异名磁极相互吸引，故B错误；
C．图中，电风扇中含有电动机，电动机是根据通电线圈在磁场中受力而转动的原理工作的，故C正确；
D．图中，闭合开关后，只有导体ab在磁场中做切割磁感线运动时，电路中才会有感应电流，故D错误。
故选C。
10．D
【详解】AD．由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流，由图乙可知，电路中的电流变化范围为0.2~0.5A。当滑片位于a点时，电路中的电流最大，此时灯泡正常发光，此时电路中的电流I=0.5A，灯泡两端的电压UL=6V，变阻器两端的电压U滑=6V，因串联电路中总电压等于各分电压之和，则电源电压为
U=UL+U滑=6V+6V=12V
灯泡的额定功率为
PL=ULI=6V×0.5A=3W
故A错误，D正确；
B．由串联电路分压规律可知，当电路中电流增加时，V1示数增大，V2示数减小，则图像AB为灯泡两端电压与电流的关系图像，图像BC为变阻器两端电压与电流的关系图像。由图线AB可知，灯泡两端的电压分别为1V、3V、6V时，通过灯泡的电流依次为0.2A、0.4A、0.5A，由可得，小灯泡的电阻依次为5Ω、7.5Ω、12Ω，由P=UI可知，灯泡的实际功率变化，灯泡的温度升高，则小灯泡的电阻随温度的升高而增大，故B错误；
C．由可得，滑动变阻器接入电路中的最小阻值为

当滑片位于右端时，变阻器接入电路中电阻最大，电压表V2的示数最大，电路中的电流最小，由图乙可知，电压表V2的最大示数，电路的最小电流，此时滑动变阻器接入电路中的最大阻值为

则滑动变阻器的取值范围为12~55Ω，故C错误。
故选D。
11． 热值 静止
【详解】[1]运载火箭用液态氢作为燃料，原因是液态氢具有较大的热值，完全燃烧相同质量的液态氢时，可以释放出更多的热量。
[2]神舟十五号载人飞船成功对接于空间站天和核心舱，对接后，以核心舱为参照物，神舟十五号飞船与核心舱的位置没有发生变化，所以神舟十五号载人飞船是静止的。
12． 密度 导体 电/电荷
【详解】[1]根据m＝ρV可得，相比同体积的普通铝合金，由于铝锂合金的密度更小，因此质量更小。
[2][3]在空中飞行的飞机，因与空气发生了摩擦而带上了电荷，如果在着陆过程中没有将静电放掉，有可能发生安全事故，因此飞机的特殊轮胎常用导电性强的材料制成，使得飞机带上的电荷导入到大地上。
13． 做功 增大 压缩
【详解】[1][2]浇花前先用喷壶上方的活塞不断向壶内打气，对壶内的空气做功，这是利用做功的方式使壶内水上方空气内能增大。
[3]由于是通过做功的方式使空气的内能增大，即机械能转化为内能，则与压缩冲程相同。
14． 直线传播 折射 不变
【详解】[1][2]地面上的树影是影子，是由光的直线传播形成的；游人看到水中的鹅卵石是光由水中斜射入空气中发生折射形成的虚像。
[3]小鸟从水面飞上树梢，由于平面镜成像时，像和物体的大小相等，所以它在水中所成的像不变。
15． 省力 50 81.5%
【详解】[1]铡刀在使用时动力臂大于阻力臂，实质上是一种省力杠杆。
[2][3]由图乙知绳子的有效段数n=2，若石板被提升h，则拉力端移动的距离s=2h，当工人匀速提升10块石板时，拉力做的有用功为
W有用=G石板×h=100N×10×h=1000N×2m=2000J
由得拉力做的总功为

由W总=W有用+W额得拉力做的额外功为
W额=W总-W有用=2500J-2000J=500J
不计滑轮的摩擦和绳重，使用滑轮组做的额外功为
W额=(G动+G托盘)h=(G动+200N)×2m=500J
解得动滑轮重力为
G动=50N
由题知，人使用的最大拉力为
F最大=G人=mg=70kg×10N/kg=700N
不计滑轮的摩擦和绳重，最大拉力为

解得能提升的最大石板重为
G石板=1150N
因为每块石板为100N，所以最多能提升石板的数量为11块，实际能提升的最大石板重为

此时拉力为

因为滑轮组的机械效率为

所以最高机械效率：

16． 电流大小 R3 10 8
【详解】[1]由图甲可知，电阻R2与R3并联后再与R1串联，三个电阻值相同，根据串联、并联电路的电流特点可知，通过R1的电流大于通过R2的电流，R1、R2的电阻和通电时间相等，根据控制变量法可知，图甲探究的是电流产生的热量跟电流大小的关系。
[2]若图甲中两侧玻璃管中液面高度变化相同，由转换法，则说明两容器内电流产生热量相同，由于两容器里面的电阻相等，根据Q=I2Rt可知，通过电阻的电流相等；由于右侧容器内外两个5Ω的电阻并联后再与左侧容器中5Ω的电阻串联，则说明右侧容器外面的电阻没有电流通过，即故障是R3断路。
[3]由图乙可知，电动机M和定值电阻R串联，电流表测电路中电流，开关闭合时，电压表测电动机M两端电压，分析可知，电阻两端的电压为2V，电流为0.2A，由欧姆定律可得，定值电阻R的阻值

[4]电动机的内阻为2Ω，电流为0.2A，则电动机工作100s线圈产生的热量
Q=I2RMt=（0.2A）2×2Ω×100s=8J
17．
【详解】利用平面镜成像的特点，作出点S关于镜面的对称点S'，即S在平面镜中的像点；因为反射光线看上去就像是从像点S'发出来的一样，所以我们可以连接S'点和A点，得到反射光线；S'A与镜面的交点即为入射点O，连接S与入射点O便可得到入射光线，则OA为灯S经过镜子照射到下层楼道A点的光路。如图所示

18．
【详解】解：由题知，先断开开关S1，灯泡熄灭，说明S1与灯泡串联控制灯泡，风扇继续转动，说明灯泡和风扇并联；只闭合开关S1，灯泡不亮．可知S1在灯所在支路上，S2在干路上同时控制灯泡和风扇，所以连接电路如下：

点睛：先分析题意，得出灯、电风扇的连接方式，以及两个开关的位置，据此连接电路，注意开关要接在火线和用电器之间．
19．0.8
【详解】根据图可知，电流表选用的是大量程，分度值为0.1A，示数为0.8A。
20．能
【详解】真空罩中的手机能接收来电信号，而真空罩中没有介质，这说明电磁波能在真空中传播。
21． 导体长度 电流表示数
【详解】[1]我们将一支2B铅笔芯掰成长短不同的两段接入图中A、B两点间，导体的材料不变、横截面积不变，长度改变，可探究电阻大小与长度的关系。
[2]电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，电流表示数越小，可以通过电流表示数判断导体电阻大小。
22． 速度相同 越大 做匀速直线运动 非平衡力
【详解】（1）[1]根据控制变量法可得，将小车从斜面的同一高度由静止开始释放，其目的是使小车到达斜面底端的速度相同。
（2）[2]由实验可以看出，运动的小车所受的阻力减小，向前滑行的距离变大。
（3）[3]由实验现象的变化规律推理可知，如果小车运动时不受阻力，它的速度大小不变，即做匀速直线运动。
（4）[4]小车在棉布表面运动时，速度越来越慢，最后静止不动，小车运动过程中处于非平衡状态，因此受到非平衡力作用。
23． 水平 平衡螺母 2 不符合 电阻是导体本身的一种性质 右 4m长电缆线的电阻太小
【详解】（1）[1][2][3][4]用托盘天平测量石块质量时，应将天平放在水平桌面上，调节天平横梁平衡时，平衡螺母向上翘的一端移动，直至指针的位置指在分度盘正中央；天平读数
m=50g+20g+2g=72g
4m长标准电缆线的体积
V=Sh=2.5×10-2cm2×400cm=10cm3
标准电缆线的质量
m=ρV=8.9g/cm3×10cm3=89g
标准电缆线的质量大于实际质量，说明不符合国家标准。
（2）[5][6][7]电阻是导体本身的一种性质，在材料、长度和横截面积都相同时，导线的电阻可认为是一个定值，所以可用伏安法测量4m长电缆线的电阻，测出电阻和图表中的标准电阻作比较，就能鉴定其是否符合标准；开关闭合前，为保护电路，滑动变阻器的滑片应移到阻值最大处，结合图3可知滑片应移到最右端；由表中信息可知，每1km、2.5mm2铜芯的电阻值R=8Ω，在其他条件相同时，电阻的大小与长度成正比，则4m长、2.5mm2电缆线的电阻应为

由于4m长电缆线的电阻太小，则由串联分压的规律可知电缆线两端的电压很小，所以无论怎样移动变阻器的滑片，都无法读得电压值，故用该方法无法鉴别。
24． 物体刚好翻倒时木板转过的角度θ 正确 1、4、5 好 在其他条件一定时，支持面越大，稳定性越好 A 或
【详解】（1）[1]根据实验现象或数据表可以知道，圆柱体刚好翻倒时转过的角度越小，说明越容易翻倒，即稳定程度小，所以实验中用物体刚好翻倒时木板转过的角度θ来判断物体的稳度。
（2）[2]装载货物时，重物太靠前，前轮负荷过大，转向就费劲；重物太靠后，又会导致转向发飘，高速行驶时易造成事故，重物的重心高度相同，只有质量分布不同，所以探究的是物体的稳度与物体的质量分布的关系，由此可知，物体的稳度与物体的质量分布有关，故猜想①正确。
（3）[3][4]探究稳度大小与重心高低关系的实验中，应控制圆柱体的半径大小不变，改变重心高度，所以要分析1、4、5次的实验数据，由此可知，在其他条件一定时，圆柱体的重心越低，稳定性越好。
（4）[5]分析1、2、3三组数据可知，圆柱体的半径大小不同，则支持面不同，在其他条件一定时，支持面越大，稳定性越好；故猜想③正确。
（5）[6]由1、2、3知重心越低，稳度越大，所以卡车装货时，应把重的货物装在下层，重心低，稳定大，可使卡车不易翻倒，因此为了卡车不易翻倒，应把轻的货物（如泡沫塑料）装在A层。
（6）[7]通过4次实验我们发现，物体的稳度与物体的底面积S和重心的高度h有关，物体的底面积越大、重心的高度越小，稳度越大。即S和h的大小对稳度的影响是相反的。所以我们可以通过简单比较或，就可以初步比较甲、乙两辆汽车的稳度。
25． 增大 0.2m2 0.8m3 1.8×104W
【详解】（1）[1]该车的轮胎表面有较深的花纹，是为了增大摩擦。
（2）[2]该车整车质量2.4t，最大承载量600kg，满载时对地面的压力为

由可得，车轮与地面的接触总面积为

（3）[3]满载浮渡时，有

则排开水的总体积为

四个车轮的总体积为

（4）[4]当该车满载以18km/h的速度在水上匀速行驶时，有
v=18km/h=5m/s
F牵=f=0.12G总=0.12×3×104N=3600N
根据

可得，牵引力做功的功率为
P=Fv=3600N×5m/s=1.8×104W
答：（1）增大；
（2）车轮与地面的接触总面积为0.2m2；
（3）四个车轮的总体积是0.8m3；
（4）此时牵引力做功的功率为1.8×104W。
26． 非晶体 48.4Ω 93.3% 435.6Ω
【详解】（1）[1]由在温度约821℃时该玻璃开始软化可知，高硼硅玻璃属于没有固定的熔化温度，因此高硼硅玻璃属于非晶体。
（2）[2]旋钮开关与触点1接触时，R1与R2串联；旋钮开关与触点2接触时，电路为R1的简单电路；因为串联电路中的总电阻大于各串联导体的电阻，所以由可知，电路为R1的简单电路时，电路中的电阻最小，电功率最大，养身壶为加热挡；R1、R2串联时，电路中的电阻最大，电功率最小，养身壶为保温挡；由可知，加热挡电路中的电阻

因为加热挡时，电路为R1的简单电路，所以R1的阻值
R1＝R加热＝48.4Ω
（3）①[3]由可知，养身壶正常加热工作6min消耗的电能
W加热＝P加热t加热＝1000W×6×60s＝3.6×105J＝0.1kW·h
1标准大气压下水的沸点为100℃，水吸收的热量

养生壶加热时的效率

②[4]由题意可知，保温阶段消耗的电能
W保温＝W﹣W加热＝0.2kW·h﹣0.1kW·h＝0.1kW·h
保温功率

由可知，保温时电路的总电阻

由串联电路的电阻特点可知，电阻R2的阻值
R2＝R保温﹣R1＝484Ω﹣48.4Ω＝435.6Ω
