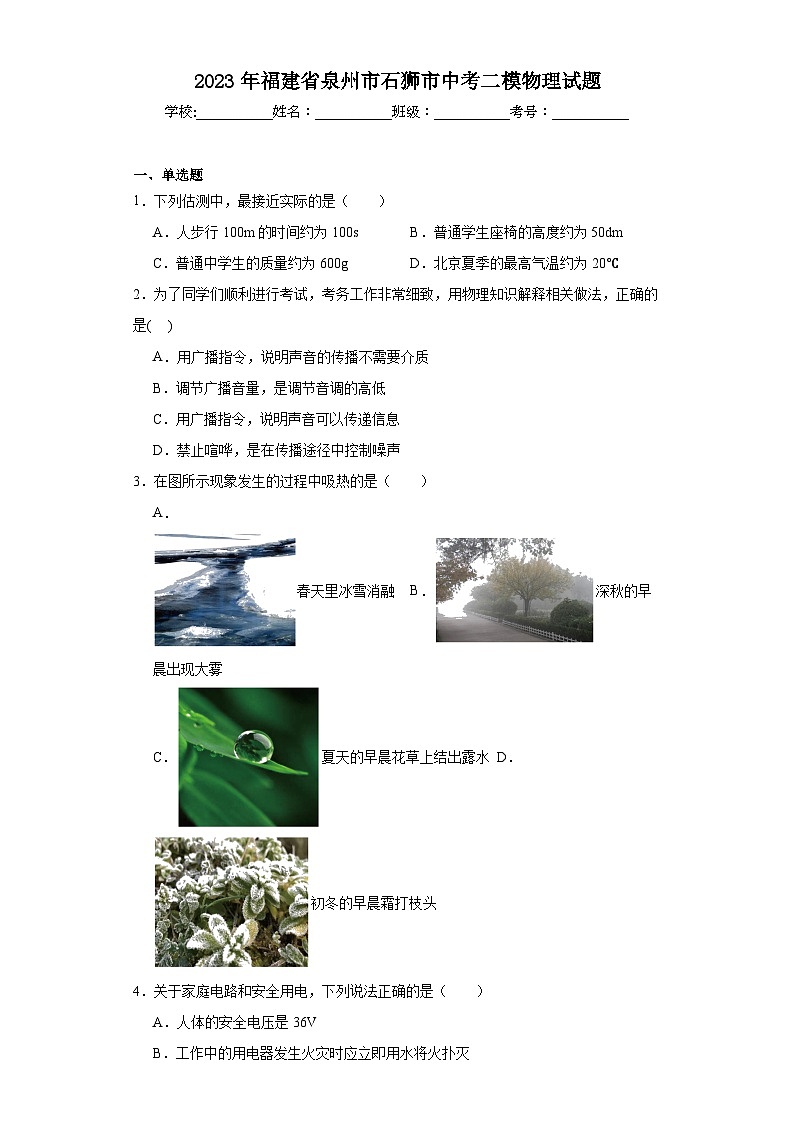

2023年福建省泉州市石狮市中考二模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列估测中，最接近实际的是（　　）
A．人步行100m的时间约为100s B．普通学生座椅的高度约为50dm
C．普通中学生的质量约为600g D．北京夏季的最高气温约为20℃
2．为了同学们顺利进行考试，考务工作非常细致，用物理知识解释相关做法，正确的是(    )
A．用广播指令，说明声音的传播不需要介质
B．调节广播音量，是调节音调的高低
C．用广播指令，说明声音可以传递信息
D．禁止喧哗，是在传播途径中控制噪声
3．在图所示现象发生的过程中吸热的是（　　）
A．
春天里冰雪消融 B．深秋的早晨出现大雾
C．夏天的早晨花草上结出露水 D．
初冬的早晨霜打枝头
4．关于家庭电路和安全用电，下列说法正确的是（　　）
A．人体的安全电压是36V
B．工作中的用电器发生火灾时应立即用水将火扑灭
C．家庭电路中的空气开关自动断开一定是发生了短路
D．用电器使用三脚插头可以有效防止因电器漏电而引发的触电事故
5．中国科技成就让世人瞩目，探月“嫦娥”、入海“蛟龙”、中国高铁、“天舟一号”、国产大飞机C919等，一大批对国民经济和社会发展有重大影响的标志性成果不断涌现。下列说法正确的是（　　）
A．髙铁因为速度快所以惯性大
B．国产大飞机能够起飞，是因为受到空气的浮力
C．绕月飞行的“嫦娥”，运动状态不断发生变化
D．“天舟一号”发射上升的过程需要推力，说明力是维持物体运动状态的原因
6．在如图所示的现象中，主要是由于光的折射形成的是（　　）
A．  海市蜃楼 B．  水中桥影
C．  屏幕上的手影 D．  烛焰通过小孔成像
7．我国的白鹤滩水电站拥有全球单机容量最大的水轮发电机组。下列四个装置能反映发电机基本原理的是（　　）
A．
B．
C．
D．
8．如图所示，某同学分别用甲、乙两套滑轮把同一桶沙子从一楼地面匀速提升到二楼。用甲滑轮所做的总功为W1，机械效率为η1；用乙滑轮所做的总功为W2，机械效率为η2.。不计绳重和滑轮的摩擦，下列说法中正确的是（　　）

A．W1η₂ B．W1 9．如图所示的工具中，在使用时属于费力杠杆的是（　　）
A．
天平 B．
瓶盖起子
C．
食品夹 D．
钳子
10．使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（　　）

A． B．
C． D．
11．小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能是（    ）

A．电流表断路 B．电压表短路 C．灯断路 D．灯短路
12．小理在吸管下端夹上燕尾夹，然后将此装置分别置于甲、乙两杯液体中，静止时的情形如图所示，下列说法正确的是（　　）

A．装置在甲杯液体中受到的浮力较小 B．甲杯液体的密度较小
C．装置在乙杯液体中受到的浮力较小 D．乙杯液体的密度较小
13．在如图所示的电路中，电源两端的电压保持不变，R0为定值电阻，滑动变阻器上标有“20Ω 2A”字样，滑片从左端到右端可滑动的总长度为15cm。当开关S闭合后，滑动变阻器的滑片P从最左端向最右端滑动的过程中，电流表和电压表均未超出量程。对于此过程中电流表的示数I或电压表的示数U随滑动变阻器滑片从左端向右滑动距离x变化的关系，合理图象应为（　　）

A．   B．
C．   D．
14．在如图甲所示的电路中，电源两端的电压恒为U，定值电阻的阻值为R1。当开关S闭合后，电流表A1、A2的指针均如图乙所示，此时滑动变阻器R2接入电路中的电阻值为Rp，R1两端的电压为U1，R2两端的电压为U2，则（　　）

A．U≥U1=U2
B．通过R2的电流为0.24A
C．R1∶RP=4∶1
D．在滑片向右滑动过程中，A1的示数变大，A2的示数不变

二、填空题
15．如图所示，小明送给奶奶一个电动足部按摩器，可以对足底进行加热、按摩。按摩器发热利用了电流的 对足底加热时，足底温度升高，利用 的方式改变足底的内能。

16．泉州蠋埔女佩戴的鲜花头饰俗称为“簪花围”（如图所示），是泉州海丝文化的一大亮点，被称为“头顶上的花园”。她们快速走过时花香扑鼻是因为 做无规则热运动，头上的鲜花以地面为参照物是 的。

17．我国现代农业已进入信息化和数字化时代，农用机械已能通过北斗导航系统实行精准作业，它们是利用 （选填“超声波”或“电磁波”）来传递信息的。如图，水平匀速飞行的无人机正在喷洒农药，在此过程中，它具有的机械能 （选填“变大”、“变小”或“不变”）。

18．如图所示，

用F为30N的拉力，通过滑轮组拉着重为300N的物体，在水平面上以0.5m/s的速度向左做匀速直线运动，则物体受到的摩擦力大小为 N，拉力F的功率为 W。（不计绳和滑轮的重力以及滑轮轴承和滑轮与绳子之间的摩擦力）
19．如图所示，一个底面积为800cm2的薄壁圆柱形容器中装有某种液体，将一边长为10cm的正方体木块轻放入该容器中，木块静止时露出液面的高度为2cm，液体对容器底部的压强变化了80Pa。则该木块底部受到的液体压强为 Pa，木块受到的浮力为 N。

20．如图，电源电压不变，定值电阻R1=20Ω，小灯泡L标有“8V 4W”字样（灯丝电阻不变），电流表量程为0~3A。当只闭合开关S，滑动变阻器R2的滑片P从b端滑动到某一位置时，变阻器连入电路中的阻值减小了16Ω，电流表示数增大了0.2A，此时小灯泡恰好正常发光。在保证电路安全的情况下，电源电压为 V，开关都闭合时，R2的最大功率为 W。


三、作图题
21．如图所示，物体A保持静止，画出A的受力示意图。

22．在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线


四、简答题
23．如图所示，这是一款屋顶风帽，它不用电，无噪声，节能环保。只要速度为0.2m/s的微风即可让其轻盈运转实现室内换气。请你解释它是如何利用自然风来实现换气？


五、实验题
24．为了探究“不同物质的吸热能力”，在两个相同的容器中分别装入质量、初温都相同的两种液体A、B，并且用相同的装置加热，如图甲所示。

（1）上述实验中，还需要的测量工具是 （写出一种即可）；用相同的装置来加热的目的是 ；
（2）实验中，可以通过比较 来反映两种液体吸收热量的多少；
（3）加热到4min时，液体B的温度如图乙所示，此时温度计示数是 ℃；
（4）由图丙可知，液体A的比热容 液体B的比热容；冬天，如果你想自制暖手袋，应选液体 作为供暖物质，其效果更佳。
25．利用图甲所示的装置及相同高度的蜡烛等器材探究平面镜成像的特点，其中平板透明玻璃与水平纸面垂直。

（1）蜡烛所成像是 像；决定所成像的大小的因素是 ；
（2）图乙所示，某同学在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处，移动光屏，直到在光屏上呈现烛焰清晰的像，此时该像是倒立、 的实像， 就是利用这个原理制成的；
（3）现将蜡烛向光具座左端移动一段距离后固定，向 移动光屏，或者在凸透镜前加一个 透镜才能在屏上呈现出烛焰清晰的像。
26．某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和铁钉绕制成两个电磁铁A和B，B铁钉上绕有更多匝数的线圈，实验装置如图所示。

（1）如图甲，闭合开关，电磁铁A的钉尖是 极；将滑动变阻器的滑片P向左移动，能吸引 的大头针数目；
（2）如图乙，把电磁铁A和B串联，闭合开关，多次移动滑动变阻器的滑片P，发现电磁铁B总能吸引更多的大头针，通过比较，得出的结论是 ；
（3）电磁铁在生活中应用广泛，请举一例： 。
27．美化班级环境，我为班级添绿。为了让班级的多肉长得更好，可向多肉洒密度在1.03~1.05g/cm3之间的叶面喷施肥。小明用固体颗粒肥料和水配制了叶面喷施肥，为了确定配制的喷施肥是否符合要求，他进行了如下实验。

（1）将天平放在水平台上，需先将 ，再调节平衡螺母使天平平衡；
（2）将适量叶面喷施肥倒入烧杯，用天平测量烧杯和喷施肥的总质量，当天平平衡时，所用砝码和游码的位置如图甲所示，则烧杯和喷施肥的总质量为 g；
（3）将烧杯中的喷施肥全部倒入量筒中，如图乙所示，则量筒中喷施肥的体积为 cm3；
（4）将倒空后的烧杯放在天平左盘，向右盘加减砝码，当将最小为5g的砝码放入右盘时，分度盘指针如图丙所示，此时应 ，使天平平衡，测出倒空后的烧杯的质量为37g；
（5）小明所配制的喷施肥的密度为 g/cm3；
（6）评估小明的实验方案可知，测量出的喷施肥的密度 。
28．在测量额定电压为2.5V小灯泡的电阻的实验中，小军同学已经连接了部分实验电路，如图甲所示：

（1）请用笔画线代替导线，将图甲所示的实验电路连接完整，并使得在闭合开关前滑动变阻器接入电路中的电阻值尽量大一些；( )
（2）小军同学根据测出的数据，在图乙中画出了通过小灯泡的电流随其两端电压变化的关系图像。小灯泡正常发光时其电阻的测量值约为 Ω（保留1位小数）；
（3）根据图乙可知，随着小灯泡两端电压的不断升高，小灯泡的电阻值将 ；
（4）完成上述测量后，小军同学将小灯泡换成阻值为5Ω的定值电阻，利用这个实验电路还能完成的实验是 （填选项前的序号）；
A．探究电流与电阻的关系
B．探究电流与电压的关系
（5）其他同学设计了如图丙的电路测量额定电压为2.5V的小灯泡L正常发光时的电阻，其中R0是阻值已知的定值电阻，R是滑动变阻器。请根据实验电路图补充完成下面的主要测量步骤：
①只闭合开关S和S1，调节滑动变阻器滑片P的位置，使电压表的示数U1= V；
② ，保持滑动变阻器接入电路的阻值不变，记录电压表的示数为U2；
③小灯泡L正常发光时的电阻RL= （用U1、U2、R0表示）。

六、计算题
29．如图所示，这是一款氢燃料电池车，该车排放物是水，不产生任何污染物，是当前世界新能源汽车重要的发展方向。假设国产氢燃料电池车总质量为5×103kg，车轮与水平地面的总接触面积为500cm2。在某次测试中该车匀速行驶时受到的阻力是车重的0.02倍，在0.5h内行驶了27km的路程。求测试过程中该氢燃料电池车：
（1）行驶的平均速度；
（2）车对水平地面的压强；
（3）牵引力的功率。

30．如图甲所示，水平面上有个装满水的圆柱形溢水杯，溢水口距容器底12cm，其底面积为8×10-3m3。将悬挂在弹簧测力计上的物体A缓慢浸没在溢水杯的水中，静止时如图乙所示，弹簧测力计的示数为3N，溢出的水的体积为2×10-4 m3，g取10N/kg。求：
（1）图甲中水对溢水杯底部的压强；
（2）图乙中水对溢水杯底部的压力；
（3）物体A的密度。

31．图为小颖同学设计的电热水器的原理图，该电热水器具有加热、保温功能．图中电磁继电器(线圈电阻不计)、热敏电阻R、保护电阻R0、电压恒为6V的电源U1、导线等组成控制电路．当电磁铁线圈中的电流I<10mA时，继电器上方触点和触点c接通；当电磁铁线圈中的电流I≥10mA时，电磁铁的衔铁被吸下，继电器下方触点和触点a、b接通．热敏电阻中允许通过的最大电流I0＝15mA，其电阻R随温度变化的规律如图，热敏电阻和加热电路中的三只电阻R1、R2、R3均置于储水箱中．已知R1＝33Ω、R2＝66Ω、R3＝154Ω、U2＝220V．

(1)衔铁被吸下时，加热电路的总电阻是多大?
(2)保温状态下，若加热电路的发热功率等于热水器散热功率的80％，求10分钟内热水器散失的热量；
(3)为使控制电路正常工作，保护电阻R0的阻值至少为多大?若R0为该值，衔铁刚好被吸下时储水箱中水温是多少?

参考答案：
1．A
【详解】A．人步行的速度约为1m/s左右，由知道，人步行100m所用时间约为100s，故A符合题意；
B．中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，约是
80cm=8dm
所以，普通学生座椅的高度不可能是50dm，故B不符合题意；
C．成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右，故C不符合题意；
D．根据往年气温规律知道，北京市年最高气温约为38℃左右，故D不符合题意。
故选A 。
2．C
【详解】A．用广播指令，说明声音可以在空气中传播，故A错误；
B．调节广播音量，是调节声音的大小，即响度，故B错误；
C．用广播指令传达一些信息，说明声音可以传递信息，故C正确；
D．禁止喧哗，是在声源处控制噪声，故D错误；
3．A
【详解】A．春天里冰雪消融是熔化现象，需要吸收热量，故A符合题意；
B．深秋的早晨出现大雾是液化现象，需要放出热量，故B不符合题意；
C．夏天的早晨花草上结出露水是液化现象，需要放出热量，故C不符合题意；
D．初冬的早晨霜打枝头是凝华现象，需要放出热量，故D不符合题意。
故选A。
4．D
【详解】A．根据常见的电压可知，人体的安全电压是不超过36V，故A错误；
B．家用电器或电线着火时，应先切断电源，再进行灭火，若用水来直接灭火，容易引发触电，故B错误；
C．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过大，故C错误；
D．有金属外壳的用电器，必须使用三脚插头，能将用电器的金属外壳与大地相连，以防止漏电时危及人身安全，故D正确。
故选D。
5．C
【详解】A．惯性是物体本身固有的属性，与物体的质量有关，与速度无关，故A错误；
B．飞机的机翼通常都做成上面凸起，下面平直的形状。这样，当飞机起飞时，流过机翼上方的空气流速大，压强小，流过机翼下方的空气流速小，压强大。机翼上下方所受到的压力差便形成向上的升力，故B错误；
C．绕月飞行的“嫦娥”运动方向在不断的变化，说明其运动状态不断发生变化，故C正确；
D．“天舟一号”发射上升的过程需要推力，说明力是改变物体运动状态的原因，物体的运动不需要力来维持，故D错误。
故选C。
6．A
【详解】A．海市蜃楼，是空气由于受热等因素变得不再是均匀介质，光在不均匀介质中发生了折射形成的，故A符合题意；
B．水中的倒影，这是以水面为平面镜的平面镜成像，是由光的反射造成的，故B不符合题意；
C．屏幕上的手影是由光的直线传播形成的，故C不符合题意；
D．烛焰通过小孔成像，是由光的直线传播形成的，故D不符合题意。
故选A。
7．D
【详解】发电机基本原理是电磁感应现象。
A．图中为奥斯特实验，说明电流的周围存在磁场，故A不符合题意；
B．图为研究通电螺线管磁性的实验，故B不符合题意；
C．通电后导体ab运动，表明通电导体在磁场中受到力的作用，这是电动机的原理，故C不符合题意；
D．导体ab在磁场中做切割磁感线运动，会产生感应电流，这是电磁感应现象，故D符合题意。
故选D。
8．A
【详解】由图示知，提升同一桶沙子时，两个机械所做的有用功相等，在不计绳重和滑轮摩擦时，乙中需要克服动滑轮的重力做功，所做的额外功比甲的大，所做的总功比甲的大，即
W1 据 知，甲的机械效率比乙的大，即

故A正确，BCD错误。
故选A。
9．C
【详解】A．天平在使用过程中，动力臂等于阻力臂，是等臂杠杆，故A不符合题意；
B．瓶盖起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C．食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，故C符合题意；
D．钳子在使用过程中，动力臂大于阻力臂，是省力杠杆，故D不符合题意。
故选C。
10．D
【详解】同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，说明发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路。
A．仅闭合定时开关，发热管和电动机串联，它们同时工作，产生热风，故A不符合题意；
B．发热管和电动机并联，闭合定时开关和温控开关，发热管和电动机同时工作，产生热风，闭合定时开关电动机工作，只闭合温控开关，发热管工作，故B不符合题意；
C．发热管和电动机并联，温控开关在干路中，定时开关和电动机在一条支路，只闭合定时开关，电动机不会工作，故C不符合题意；
D．发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路，同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，故D符合题意。
故选D。
11．B
【详解】A．若为电流表断路，则两灯泡串联的电流中都没有电流，灯、都不发光，电流表将无示数，故A不符合题意；
B．若为电压表短路，则也被短路，则电路中依然有电流，灯不发光，发光，电流表有示数，电压表短路会导致电压表无示数，故B符合题意；
C．若为灯断路，则两灯泡串联的电流中都没有电流，灯、都不发光，电流表无示数，故C不符合题意；
D．若为灯短路，则电路中依然有电流，灯不发光，发光，电流表有示数，此时电压表测量电源电压，电压表有示数，故D不符合题意。
故选B。
12．B
【详解】AC．燕尾夹和吸管的质量不变，重力不变，在两液体中均处于漂浮状态，则说明在两种液体中所受浮力相同，故AC错误；
BD．因燕尾夹和吸管在甲液体中浸入的体积大，根据阿基米德原理F浮=ρ液V排g可知，甲液体的密度小，乙液体的密度大，故B正确，D错误。
故选B。
13．B
【详解】AB．当滑片P处于最左端时，电路为定值电阻R0的简单电路，电路中的阻值最小，根据欧姆定律可知此时电路中的电流最大；当滑片P向右移动时，接入电路的电阻变大，根据欧姆定律可知电路中电流变小；滑片P处于最右端时，电路中的电阻最大，电流最小且不为0，故A不符合题意，B符合题意；
CD．当滑片P处于最左端时，电路为只有R0的简单电路，电压表测量滑动变阻器的电压，由于滑动变阻器接入电路的电阻为0，所以电压表示数为0，故CD不符合题意。
故选B。
14．C
【详解】AB．闭合开关，两电阻并联接入电路，电流表A1测干路电流，电流表A2测通过定值电阻的电流，当开关S闭合后，电流表A1、A2的指针均如图乙所示，所以干路电流为1.2A，通过定值电阻的电流为0.24A，并联电路干路电流等于各支路电流之和，所以通过滑动变阻器的电流
I2=I-I1=1.2A-0.24A=0.96A
并联电路各支路两端电压相等，所以
U=U1=U2
故A不符合题意，B不符合题意；
C．根据欧姆定律可得定值电阻和滑动变阻器接入电路的阻值之比

故C符合题意；
D．在滑片向右滑动过程中，滑动变阻器接入电路的电阻变大，根据欧姆定律可知通过滑动变阻器的电流变小，根据并联电路电流规律可知干路电流变小，根据并联电路各支路互不影响可知，通过定值电阻的电流不变，即电流表A2的示数不变，即电流表A1的示数变小，故D不符合题意。
故选C。
15． 热效应 热传递
【详解】[1]按摩器发热是电流通过时产生热量，利用了电流的热效应工作的。
[2]对足底加热时，足底吸收热量温度升高，利用热传递的方式改变足底的内能。
16． 分子在不停地 运动
【详解】[1]花香扑鼻，是花香分子运动的结果，属于扩散现象，说明分子在不停地做无规则的运动。
[2]头上的鲜花以地面为参照物位置发生变化，是运动的。
17． 电磁波 变小
【详解】[1] 电磁波的传播不需要介质，电磁波可以在固体、液体、气体中传播，也可以在真空中传播；广播、电视、移动通信、卫星导航系统都是用电磁波传递信息的。
[2] 无人机正在喷洒农药，质量逐渐变小，速度不变，动能变小；高度不变，重力势能减小，机械能为动能和势能的和，机械能会减小。
18． 90 45
【详解】[1][2]由图知，n=3，不计绳和滑轮的重力以及滑轮轴承和滑轮与绳子之间的摩擦力，则
f=3F=3×30N=90N
绳自由端移动的速度
v=3×0.5m/s=1.5m/s
拉力的功率
P=Fv=30N×1.5m/s=45W
19． 640 6.4
【详解】[1]木块静止时露出液面的高度为2cm，则木开排开液体的体积

则液面升高的高度为

则该液体的密度

则该木块底部受到的液体压强为

[2]木块受到的浮力为

20． 12 28.8
【详解】[1]当只闭合开关S，滑动变阻器的滑片P在b端时，滑动变阻器接入电路最大阻值，R与L串联接入电路，此时通过电路的电流为I1，滑动变阻器的滑片P从b端滑动到某一位置时，滑动变阻器接入电路中的阻值减小了16Ω，由欧姆定律可知，此时电路中的电流变大，电流表示数变化了0.2A，电路中的电流增加0.2A，此时小灯泡恰好正常发光，此时通过电路的电流为I2，则

所以滑动变阻器的滑片P在b端时电路的电流为
I1=I2-ΔI=0.5A-0.2A=0.3A
灯泡的电阻为

因串联电路总电阻等于各分电阻之和，由欧姆定律可知，滑动变阻器的滑片P在b端时电源电压为
U=I1(R2最大+RL)=0.3A×(R2最大+16Ω)﹣﹣﹣﹣﹣﹣①
滑动变阻器的滑片P从b端滑动到某一位置时，接入电路的阻值

电源电压为
U=I2(R2′+RL)=0.5A×(R2最大-16Ω+16Ω)﹣﹣﹣﹣﹣﹣②
①②两式联立，解得：R2最大=24Ω，U=12V。
[2]当开关都闭合时，滑动变阻器和定值电阻并联接入电路，灯泡被短路，并联电路各支路两端电压相等，通过定值电阻R1的电流为

因为并联电路干路电流等于各支路电流之和，电流表测干路电流，电流表量程为0~3A，当电流表示数达到最大时，通过滑动变阻器的电流最大，则通过滑动变阻器的最大电流为
I′=I-I0=3A-0.6A=2.4A
所以滑动变阻器的最大功率为
P=UI′=12V×2.4A=28.8W
21．
【详解】物体A静止，弹簧测力计对物体的拉力F与物体A受到的重力G是一对平衡力，这两个力的大小相等，方向相反，作用在同一条竖直方向的直线上，拉力的方向与细线重合，力的作用点在重心（几何中心）。如下图所示：

22．
【详解】由题意可知，C点是人眼看到的池底A点的像，所以连接BC，BC与液面的交点设为O点，即O点为入射点，OB为折射光线，过O点作垂直液面的一条虚线，即法线，连接AO，即入射光线，折射光线OB与法线的夹角即为折射角，标出r，如图所示

23．见解析
【详解】风帽转动时其内部空气流速变大、压强变小，室内的污浊气体在大气压的作用下被排出，从而达到利用自然风来实现换气的目的。
24． 秒表 控制相同时间两种液体吸热相同 加热时间 42 大于 A
【详解】（1）[1][2]根据转换法，使用相同的酒精灯相同时间放出的热量相同，通过加热时间的长短来比较吸热多少，故还用到秒表；用相同的装置来加热的目的是控制相同时间两种液体吸热相同。
（2）[3]实验中，可以通过比较加热时间来反映两种液体吸收热量的多少，采用了转换法。
（3）[4]由图知温度计分度值为1℃，读数为42℃。
（4）[5][6]根据图丙知，质量相等的A和B两种液体，在升高相同温度时，A的加热时间长，A吸收的热量多，所以A的吸热能力强，A的比热容大；根据Q=cmΔt可知，质量相同的A、B两种液体降低相同的温度，A放热多，故从A和B中选一种液体装入暖手袋中作为供热物质，则应选择A。
25． 虚 蜡烛大小 放大 幻灯机 左 凹
【详解】（1）[1][2]平面镜所成的像为正立、等大的虚像，像的大小和物体的大小有关。利用图甲所示的装置及相同高度的蜡烛等器材探究平面镜成像的特点，其中平板透明玻璃与水平纸面垂直。蜡烛所成像是虚像；决定所成像的大小的因素是蜡烛大小。
（2）[3][4]由图可知，此时物距
u=50cm﹣35cm=15cm
而焦距f=10cm，则物距大于1倍焦距而小于2倍焦距，移动光屏，将在光屏上成倒立、放大的实像，幻灯机或投影仪就是利用该原理制成的。
（3）[5]凸透镜成实像时，物远像近像变小。将蜡烛向光具座左端移动一段距离后固定，物距变大，在屏上呈现出烛焰清晰的像，应减小像距，即向左移动光屏。
[6]凹透镜对光线有发散作用，将蜡烛向光具座左端移动一段距离，物距变大，在不移动光屏的情况下，在凸透镜前加一个凹透镜，使呈的像推迟会聚，能在屏上呈现出烛焰清晰的像。
26． S 更多 电流相同，线圈的匝数越多，电磁铁的磁性越强 电铃
【详解】（1）[1]由图甲可知，电流从电磁铁上端流入，从电磁铁下端流出，由安培定则可判断，大拇指指向上端，所以电磁铁的上端是N极，下端钉尖是S极。
[2]将滑动变阻器的滑片P向左移动，电阻变小，电路中的电流变大，所以电磁铁的磁性变强，能吸引更多的大头针。
（2）[3]图中电流大小相同，铁芯相同，线圈的匝数越多，电磁铁吸引的大头针越多，电磁铁的磁性越强，所以可以得出的结论是电流相同，线圈的匝数越多，电磁铁的磁性越强。
（3）[4]电磁铁的应用十分广泛，有电铃、电磁继电器、空气开关等。
27． 游码放在标尺的左端零刻度线处 78.6 40 向右移动游码 1.04 准确
【详解】（1）[1]在调节托盘天平时，首先将其放在水平桌面上，游码放在标尺的左端零刻度线处，通过平衡螺母调节横梁平衡。
（2）[2]在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g；游码对应的质量为3.6g，烧杯和配制的喷施肥的总质量是
m1=50g+20g+5g+3.6g=78.6g
（3）[3]图乙量筒的分度值为2mL，由图中示数可知液体的体积是为
V=40mL=40cm3
（4）[4]天平平衡后，把物体放在左盘，用镊子向右盘加减砝码，当把砝码盒中最小的砝码放入右盘后，发现指针偏向分度盘的左侧，此时应向右移动游码，直至天平平衡。
（5）[5]量筒中配制的喷施肥的体积为V=40cm3，配制的喷施肥的质量为
m=m2-m1=78.6g-37g=41.6g
配制的喷施肥的密度为

（6）[6]先测量烧杯和喷施肥的总质量，再测量喷施肥的体积，最后测量烧杯的质量，实验过程中，质量和体积的测量值是准确的，故求出喷施肥的密度是准确的。
28．    8.3 增大 B 2.5 只闭合开关S和S2
【详解】（1）[1]闭合开关前，滑动变阻器接入电路中的电阻值尽量大一些，由于滑片位于左端，故滑动变阻器选用右下接线柱与开关串联在电路中，如下图所示

（2）[2]由图乙可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.3A，则小灯泡正常发光时其电阻的测量值约为

（3）[3]由图乙可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据P=UI可知，灯泡功率变大，温度升高，灯丝的电阻随温度的升高而增大，故随着小灯泡两端电压的不断升高，小灯泡的电阻值将增大。
（4）[4]电流与电压和电阻有关，探究电流与电压关系时，应控制电阻不变，改变电阻两端电压；探究电流与电阻关系时，应控制电阻两端电压不变，改变导体电阻；由于只有一个定值电阻，所以可以完成实验B。故B符合题意，A不符合题意。
故选B。
（5）实验步骤：
①[5]只闭合开关S和S1，电压表测的是灯泡的两端电压，由于灯泡的额定电压为2.5V，故调节滑动变阻器滑片P的位置，使电压表的示数U1=2.5V。
②[6]根据①可知，只闭合开关S和S2，保持滑动变阻器接入电路的阻值不变，记录电压表的示数为U2。
③[7]在步骤①中，灯泡、滑动变阻器和定值电阻串联，电压表测灯泡两端的电压，调节滑动变阻器滑片P的位置，使电压表的示数为2.5V，此时灯泡正常发光；在步骤②中，灯泡、滑动变阻器和定值电阻仍串联，电压表测灯泡和定值电阻两端的电压；因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光；由串联电路电压的规律可知，定值电阻两端电压为
U0=U2-U1
灯的额定电流为

小灯泡L正常发光时的电阻为

29．（1）15m/s；（2）1×106Pa；（3）15000W
【详解】解：（1）行驶的平均速度

（2）车对水平地面的压力
F=G=mg=5×103kg×10N/kg=5×104N
车对水平地面的压强

（3）在某次测试中该车匀速行驶时，处于平衡状态，所受的牵引力等于阻力，则

牵引力的功率

答：（1）行驶的平均速度为15m/s；
（2）车对水平地面的压强为1×106Pa；
（3）牵引力的功率为15000W。
30．（1）；（2）9.6N；（3）
【详解】解：（1）图甲中水对溢水杯底部的压强

（2）图乙中，溢水杯内水的深度不变，故水对溢水杯的压强不变，水对溢水杯底部的压力

（3）浸没时，溢出的水的体积为2×10-4 m3，那么物体的体积为2×10-4 m3，并且物体所受的浮力为

物体所受的重力为

物体A的质量为

物体A的密度为

答：（1）图甲中水对溢水杯底部的压强为；
（2）图乙中水对溢水杯底部的压力为9.6N；
（3）物体A的密度为。
31．（1）22Ω；（2）1.65×105J；（3）60℃
【详解】（1）由电路图知：衔铁被吸下时，R1、R2并联，由并联电路的特点知

电路总电阻

答：衔铁被吸下时，加热电路的总电阻是22Ω。
（2）由电路图知，保温状态下：R2、R3、R串联，10min加热电路产生的热量

10分钟内热水器散失的热量

答：10分钟内热水器散失的热量是1.65×105J．
（3）由由图2可知，热敏电阻的最小值是R=200Ω，当R最小，控制电路中的电流不超过最大值时，保护电阻R0阻值最小，由得：保护电阻R0的最小值

由题意知，衔铁刚好被吸下时，电路电流
I=10mA=0.01A
此时电流总电阻

此时热敏电阻
R=R总﹣R0=600Ω﹣200Ω=400Ω
由图2可知，此时水温为为60℃。
答：保护电阻R0的阻值至少为200Ω，衔铁刚好被吸下时储水箱中水温是60℃。
