2023年四川省内江市威远县全安中学中考物理一模试卷
一、选择题：本大题共12小题，每小题4分，共48分。在每小题给出的四个选项中，只有一个是符合题目要求的。
1．（4分）为了减少电磁污染对我们生活的影响，以下做法中正确的是（　　）
A．禁止在市区建设移动通信基站
B．把家用电器集中安放在厨房
C．避免长时间使用手机
D．使用电器时，离电器越近，受电磁波的辐射越小
2．（4分）如图所示，用力水平向左推桌子，没有推动，此过程中（　　）

A．人对桌子没有做功
B．人对桌子的推力小于桌子受到的摩擦力
C．桌子受到的惯性大于推力
D．桌子受到的推力与重力是一对平衡力
3．（4分）下列有关能量转化的表述中，正确的是（　　）
A．汽油机做功冲程中，机械能转化为内能
B．空中悬停的直升机的机械能不断增大
C．匀速上升的电梯中的人，他的机械能不变
D．电饭锅工作时电能转化为内能
4．（4分）生活中常见的光现象如图所示，它们与物理知识对应关系正确的是（　　）
A．手影﹣平面镜成像 B．倒影﹣光的折射
C．摄影﹣光的反射 D．投影﹣凸透镜成像

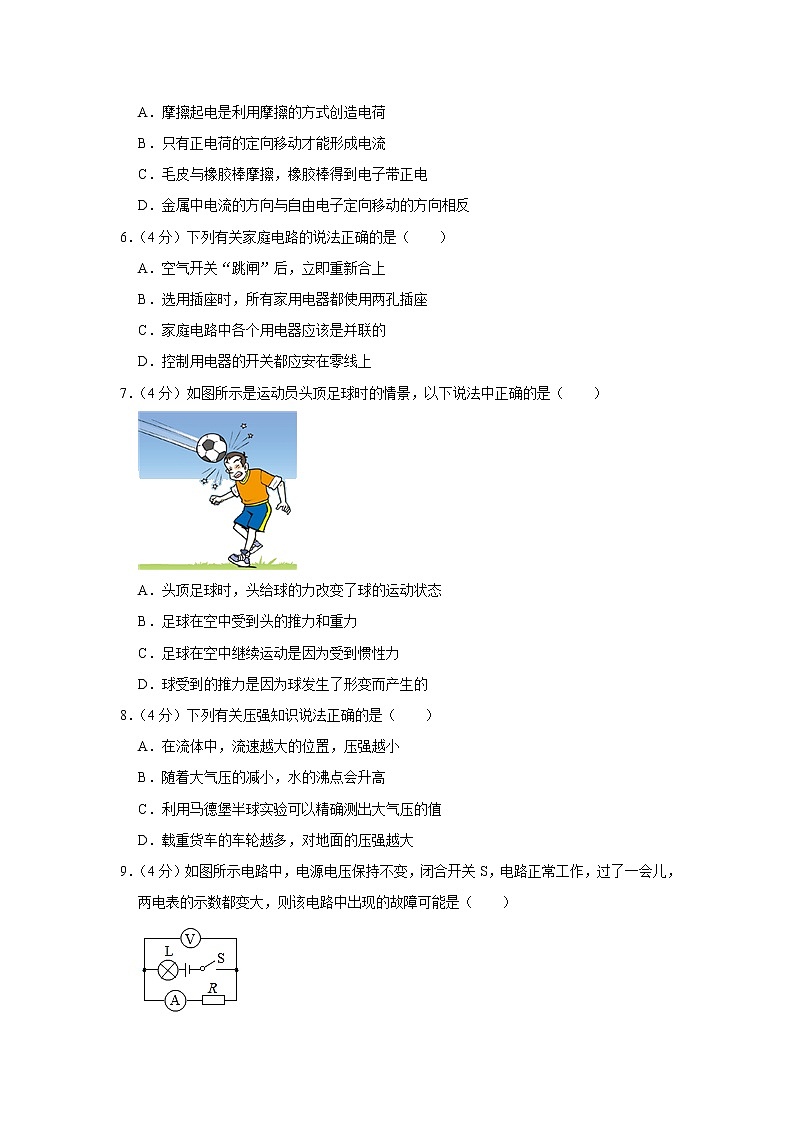

5．（4分）下列有关电现象的说法中正确的是（　　）
A．摩擦起电是利用摩擦的方式创造电荷
B．只有正电荷的定向移动才能形成电流
C．毛皮与橡胶棒摩擦，橡胶棒得到电子带正电
D．金属中电流的方向与自由电子定向移动的方向相反
6．（4分）下列有关家庭电路的说法正确的是（　　）
A．空气开关“跳闸”后，立即重新合上
B．选用插座时，所有家用电器都使用两孔插座
C．家庭电路中各个用电器应该是并联的
D．控制用电器的开关都应安在零线上
7．（4分）如图所示是运动员头顶足球时的情景，以下说法中正确的是（　　）

A．头顶足球时，头给球的力改变了球的运动状态
B．足球在空中受到头的推力和重力
C．足球在空中继续运动是因为受到惯性力
D．球受到的推力是因为球发生了形变而产生的
8．（4分）下列有关压强知识说法正确的是（　　）
A．在流体中，流速越大的位置，压强越小
B．随着大气压的减小，水的沸点会升高
C．利用马德堡半球实验可以精确测出大气压的值
D．载重货车的车轮越多，对地面的压强越大
9．（4分）如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（　　）

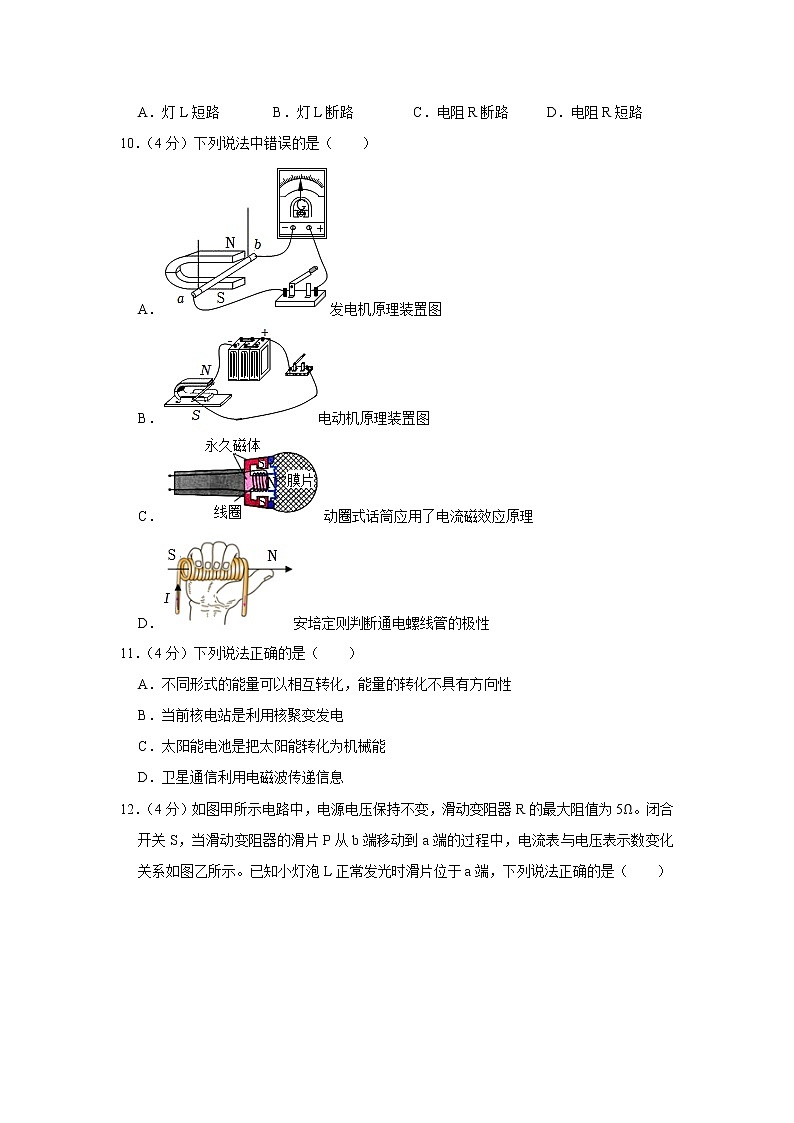

A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路
10．（4分）下列说法中错误的是（　　）
A．发电机原理装置图
B．电动机原理装置图
C．动圈式话筒应用了电流磁效应原理
D．安培定则判断通电螺线管的极性
11．（4分）下列说法正确的是（　　）
A．不同形式的能量可以相互转化，能量的转化不具有方向性
B．当前核电站是利用核聚变发电
C．太阳能电池是把太阳能转化为机械能
D．卫星通信利用电磁波传递信息
12．（4分）如图甲所示电路中，电源电压保持不变，滑动变阻器R的最大阻值为5Ω。闭合开关S，当滑动变阻器的滑片P从b端移动到a端的过程中，电流表与电压表示数变化关系如图乙所示。已知小灯泡L正常发光时滑片位于a端，下列说法正确的是（　　）

A．电源电压为4V
B．电路消耗的最小电功率为1.2W
C．小灯泡L正常发光时电阻为2.5Ω
D．滑片在b端时L与R两端电压之比为2：1
二、填空题：本大题共7小题，每小题6分，共42分）
13．（6分）如图所示为某中学足球赛的精彩画面，脚把足球踢飞，说明力可以改变物体的　 　；同时脚感觉到疼，说明力的作用是　 　的。

14．（6分）如图所示，超市收银员只要将读码器对准商品上的条形码照射一下，商品有关信息就会通过　 　波传回读码器，读码器再将光信号转变为　 　信号，输送到电脑，商品信息即在电脑屏上显示。

15．（6分）如图所示，物体重为20N，某人在5s内用4N的拉力匀速地将该物体在水平方向移动了1m，则绳子自由端移动的速度为 　 　m/s，拉力做功的功率为 　 　W。（不计滑轮重、绳重、滑轮与轴及滑轮与绳之间的摩擦）

16．（6分）园园煮汤圆时发现，生汤圆放入锅内，由于浮力 　 　（选填“大于”或“小于”）重力而下沉；煮熟的汤圆因其内部受热膨胀，浮力增大，汤圆上浮。若一个汤圆的体积约为20cm3，那么它在上浮过程（未露出水面）所受浮力约为 　 　N。（g取10N/kg）
17．（6分）某品牌手机充电宝，上面标有电压为5V，容量为12000mA•h，它充满电后，可以储存的电能是 　 　J，在充电过程中，将电能转化为 　 　能储存。
18．（6分）2017年5月18日，我国南海神狐海域1200米的深海下，试采天然气水合物（又称“可燃冰”）成功。处于1200米深度位置的开采设备所受到的海水压强为　 　Pa（ρ海水＝1.03×103kg/m3）。已知1m3的可燃冰分解后可释放出约0.8m3的水和164m3的天然气。天然气的热值约为2×107J/m3，则1m3的可燃冰完全燃烧可释放出　 　J的热量。
19．（6分）如图甲所示的电路中，电源电压保持不变。闭合开关，将变阻器滑片从一端移动到另一端的过程中，两只电压表与电流表示数的变化关系图线如图乙所示，则电源电压为 　 　V，滑片移至最左端时10s内电流通过R1产生的热量为 　 　J。

三、作图题。（本大题共3各小题，共10分）
20．（3分）请在图中画出静止在斜面上物体的重力和物体对斜面的压力的示意图。

21．（3分）请画出图中入射光线对应的折射光线。

22．（4分）如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。

四、实验题（本大题共2小题，共20分）
23．（8分）小吴同学用如图所示的实验装置探究“运动和力的关系”，他在水平桌面上分别铺上毛巾、棉布、木板，让小车从斜面上同一高度处由静止滑下，在小车停下的位置分别做上标记。
（1）标记c是小车在　 　表面停下来的位置，分析可知，水平表面越光滑，小车受到的阻力越小，速度减小得越　 　。
（2）通过本实验推理可知　 　（选填“A”或“B”）观点是正确的
A．力是维持物体运动的原因 B．物体的运动不需要力来维持
（3）若让同一小车从斜面上不同高度处由静止滑下，观察小车在毛巾表面滑行的距离，可以探究小车的重力势能与　 　的关系。

24．（12分）为了探究小灯泡亮度与实际功率的关系，某校物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为10Ω，电源电压6V，可供选用的滑动变阻器有“10Ω 1A”的R1和“20Ω 1A”的R2。

（1）为了完成实验，你认为应该选用的滑动变阻器是　 　。（选填“R1”或“R2”）
（2）请用笔画线代替导线将图甲的实验电路补充完整。（要求：滑动变阻器滑片向右移动时，灯泡变亮）
（3）电路正确连接后，闭合开关，他们发现小灯泡不亮，电流表无示数，电压表指针明显偏转，你认为造成这一现象的原因可能是　 　。（选填字母）
A．电流表断路 B．小灯泡短路 C．小灯泡灯丝断了 D．滑动变阻器短路
（4）排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0﹣15V”量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应将滑动变阻器的滑片向　 　移（选填“左”或“右”）直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是　 　W。
（5）根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，你认为其主要原因是　 　。
五、计算题（本大题共2小题，共15分）
25．（7分）现有一辆汽车以30m/s的速度在平直公路上匀速行驶，突然发现正前面有一辆因故障而停止的小货车，于是紧急刹车，汽车司机从发现这一情况到紧急刹车所需反应时间为0.5s，刹车后经过10s汽车停止，在刹车后汽车的平均速度为15m/s，g＝10N/kg。求：
（1）从司机发现情况到汽车停止这段时间，汽车运动的路程是多少？
（2）如果汽车的质量为3t，正常行驶时受到的阻力为重力的0.3倍，那么，汽车在反应时间内牵引力做的功是多少？
26．（8分）如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0的阻值为20Ω，湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）。在电路安全工作的前提下，求：

（1）当电流表的示数为0.2A时，R接入电路中的阻值是多少？
（2）当电压表示数为8V时，通过R0的电流是多少？
（3）当空气的湿度达到50%时，电压表的示数是多少？

2023年四川省内江市威远县全安中学中考物理一模试卷
参考答案与试题解析
一、选择题：本大题共12小题，每小题4分，共48分。在每小题给出的四个选项中，只有一个是符合题目要求的。
1．【答案】C
【解答】解：
A、手机通讯就是利用移动通信基站的，距离通讯基站越近，手机的通话质量就越高，可以在市区建设移动通信基站，故A错误；
B、家用电器虽然会产生电磁波，但有些用电器不能安在厨房，比如电视机、空调等，故B错误；
C、手机能接受和发射电磁波，尽量避免长时间使用手机；故C正确；
D、使用电器时，离电器越近，受电磁波的辐射越大，故D错误。
故选：C。
2．【答案】A
【解答】解：
A．课桌在推力的方向上没有前进距离，故水平推课桌的力没有做功，故A正确；
B、桌子水平方向处于静止状态受平衡力的作用，故 推课桌的力等于课桌受到的摩擦力，故B错误；
C．惯性不是力，与推力不能比较，故C错误；
D．课桌受到的推力与重力是一对平衡力，没有作用在同一直线上，故不是一对平衡力，故D错误。
故选：A。
3．【答案】D
【解答】解：
A、汽油机在做功冲程中，内能转化为机械能，故A错误；
B、空中悬停的直升机，机身质量不变、燃料质量减小，速度不变、高度不变，所以动能和重力势能都减小，即机械能减小，故B错误；
C、匀速上升的电梯中的人，他的质量不变，速度不变，所以动能不变；高度增加，所以重力势能增加，则他的机械能增加，故C错误；
D、电饭锅工作时，消耗电能，得到内能，所以将电能转化为内能，故D正确。
故选：D。
4．【答案】D
【解答】解：A、手影是光在同种均匀介质中沿直线传播形成的，故A错误；
B、水中的倒影是平面镜成像，是光的反射形成的，故B错误；
C、摄影是利用了凸透镜成倒立缩小的实像原理，属于光的折射，故C错误；
D、投影是利用了凸透镜成倒立放大的实像原理，属于光的折射，故D正确。
故选：D。
5．【答案】D
【解答】解：A、摩擦起电的本质是电子的转移，故A不正确；
B、物理上规定电荷发生定向移动就形成电流，不管是正电荷还是负电荷，只要发生定向移动就形成电流，故B不正确；
C、毛皮与橡胶棒摩擦，橡胶棒得到电子带负电，故C不正确；
D、物理学规定正电荷定向移动的方向为电流方向。金属中自由电子带负电，所以电流的方向与自由电子定向移动的方向相反，故D正确。
故选：D。
6．【答案】C
【解答】解：A、电路发生短路或总功率过大时，空气开关才会跳闸，所以应先检查原因，检查没有问题后再重新合上空气开关，故A错误；
B、有金属外壳的家用电器应使用三孔插座，当用电器的金属外壳漏电时，电流会通过地线流入大地，能防止触电事故的发生，所以，不是所有家用电器都使用两孔插座，故B错误；
C、在家庭电路中，各个用电器相互不影响，因此它们是并联连接的；故C正确；
D、控制电路的开关应该接在火线和用电器之间，这样在开关断开时，用电器不带电，不会造成触电事故，故D错误。
故选：C。
7．【答案】A
【解答】解：A．足球被顶出去，足球的运动方向和速度发生了变化，头给球的力改变了球的运动状态，故A正确；
B．足球在空中受到重力和空气阻力，故B错误；
C．足球在空中继续运动是由于足球具有惯性，惯性不是力，不能说受到惯性力或惯性作用，故C错误；
D．球受到推力的作用是因为头发生了形变，从而给足球弹力，故D错误。
故选：A。
8．【答案】A
【解答】解：A、在流体中，流速越大的位置，压强越小，流速越小的位置，压强越大，故A正确。
B、液体的沸点随气压的增大而增大，随气压的减小而减小，故B错误；
C、利用马德堡半球实验可以证明大气压存在，不能精确地测出大气压的值，故C错误；
D、载重货车的车轮越多，在压力一定时，对地面的压强越小；故D错误。
故选：A。
9．【答案】A
【解答】解：A、如果灯L发生了短路，电流表示数变大，同时电压表相当于测量电源电压，故示数也变大，故A符合题意；
B、如果灯L发生了断路，电流表、电压表示数都变为零，故B不符合题意；
C、如果R出现断路，电流表示数变为零，电压表测量电源电压，有示数，示数变大，故C不符合题意；
D、如果R出现短路，电压表示数为0，电流表有示数，示数变大，故D不符合题意。
故选：A。
10．【答案】C
【解答】解：A、图中没有电源，是电磁感应现象实验，故A正确；
B、图中有电源，是电动机原理图，故B正确；
C、动圈式话筒利用的是电磁感应现象，故C错误；
D、图中是利用安培定则判断通电螺线管的极性，故D正确。
故选：C。
11．【答案】D
【解答】解：A、不同形式的能量在一定条件下可以相互转化，能量的转化和转移是有方向性的。故A错误；
B、当前核电站是利用可控的链式反应来发电的，是利用核裂变产生的核能，故B错误；
C、太阳能电池是把太阳能转化为电能，故C错误；
D、卫星通信利用电磁波传递信息，故D正确。
故选：D。
12．【答案】B
【解答】解：由图可知，小灯泡L与滑动变阻器串联，电压表测量小灯泡两端的电压；
A、闭合开关S，当滑动变阻器的滑片P在a端时，电路中只有小灯泡L工作，此时电路中的电流最大为I大＝0.6A，由图乙可知，电压表示数为3V，即电源电压为3V，故A错误；
B、当滑动变阻器的滑片P在b端时，滑动变阻器接入电路的电阻最大，电路中的总电阻最大，根据欧姆定律可知，电路中的电流最小，由图乙可知，最小电流I小＝0.4A，
电路消耗的最小电功率为P小＝UI小＝3V×0.4A＝1.2W，故B正确；
C、小灯泡L正常发光时滑片位于a端，此时通过小灯泡的电流IL＝I大＝0.6A，小灯泡两端的电压UL＝U＝3V，
根据欧姆定律可知，小灯泡L正常发光时电阻RL＝＝＝5Ω，故C错误；
D、当滑动变阻器的滑片P在b端时，电路中的电流最小，由图乙可知，小灯泡两端的电压UL′＝1V，根据串联电压的特点可知，R两端的电压UR＝U﹣UL′＝3V﹣1V＝2V，
所以，滑片在b端时L与R两端电压之比＝＝，故D错误。
故选：B。
二、填空题：本大题共7小题，每小题6分，共42分）
13．【答案】见试题解答内容
【解答】解：脚把足球踢飞，说明力可以改变物体的运动状态；脚对球施加力的作用，脚会感觉到痛，说明物体间力的作用是相互的。
故答案为：运动状态；相互。
14．【答案】见试题解答内容
【解答】解：光是电磁波的一种，超市收银员只要将读码器对准商品上的条形码照射一下，利用白色条纹与黑色条纹对光反射或者吸收的不同，把产生的光信号转化成电信号传输到电脑中，从而识别商品的种类和价格。
故答案为：电磁；电。
15．【答案】0.4；1.6。
【解答】解：
由图可知，与动滑轮相连的绳子的段数为：n＝2，
则绳子自由端移动的距离：s＝2s物＝2×1m＝2m，
绳子自由端移动的速度：v＝＝＝0.4m/s，
拉力做功的功率为：P＝＝＝Fv＝4N×0.4m/s＝1.6W。
故答案为：0.4；1.6。
16．【答案】小于；0.2。
【解答】解：生汤圆放入锅内，体积较小，重力大于浮力，所以下沉，煮熟的汤圆因其内部受热膨胀，体积变大，所受浮力变大，
汤圆浸没在水中时，排开水的体积等于汤圆的体积，即：V排＝V＝20×10﹣6m3＝2×10﹣5m3，
汤圆在未露出水面时受浮力约为：F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×2×10﹣5m3＝0.2N。
故答案为：小于；0.2。
17．【答案】见试题解答内容
【解答】解：（1）该电池一次充满电后储存的电能：
W＝UIt＝5V×12000×10﹣3A×3600s＝2.16×105J；
（2）电池的充电和供电是相反的过程，充电时是把电能转化为化学能，放电时是把化学能转化为电能。
故答案为：2.16×105；化学。
18．【答案】见试题解答内容
【解答】解：（1）处于1200米深度位置的开采设备所受到的海水压强：
p＝ρ海水gh＝1.03×103kg/m3×10N/kg×1200m＝1.236×107Pa；
（2）由题知，1m3可燃冰分解后，可释放出约164m3天然气，
这些天然气完全燃烧产生热量：Q放＝Vq＝164m3×2×107J/m3＝3.28×109J。
故答案为：1.236×107；3.28×109。
19．【答案】见试题解答内容
【解答】解：由电路图可知，电阻R1、电阻R2、滑动变阻器串联在电路中，电压表V1测量R2两端的电压，电压表V2测量R2和变阻器两端的总电压，电流表测量电路中的电流。
（1）当滑片P向右移动时，滑动变阻器连入的电阻变小，电路中的总电阻变小，
由I＝可知，电路中的电流变大，
由U＝IR可知，R1和R2两端的电压变大，
因串联电路中总电压等于各分电压之和，
所以，电压表V2的示数变小，
结合图乙可知，图象中上半部分为电压表V2示数变化图线，下半部分为电压表V1示数变化图线；
（2）当滑片P移至最右端时，两电压表均测R2两端的电压，电路中的电流最大为I＝0.6A，UV 1＝6V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U＝UV 1+U1＝6V+0.6A×R1﹣﹣﹣﹣﹣﹣﹣①
当滑片位于左端时，电压表V2的示数（R2和变阻器两端的电压）UV 2＝12V时，电路中的电流I′＝0.2A，
则电源的电压：
U＝UV 2+U1′＝12V+0.2A×R1﹣﹣﹣﹣②
因电源的电压不变，
所以，由①②可得：R1＝15Ω，U＝15V，
滑片移至最左端时10s内电流通过R1产生的热量：
Q1＝（I′）2R1t＝（0.2A）2×15Ω×10s＝6J。
故答案为：15；6。
三、作图题。（本大题共3各小题，共10分）
20．【答案】见试题解答内容
【解答】解：
（1）过物体重心画带箭头的线段，方向竖直向下，符号为G；
（2）在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F；
如图所示：

21．【答案】见解答图
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点；过凸透镜光心的光线传播方向不改变。如图所示：

22．【答案】见试题解答内容
【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
三孔插座：上孔接地线；左孔接零线；右孔接火线。如图所示：

四、实验题（本大题共2小题，共20分）
23．【答案】见试题解答内容
【解答】解：（1）图中标记C的距离最远，说明其表面是最光滑的，故应该是木板表面停下的位置；分析可知：水平表面越光滑，小车受到的阻力越小，速度减小得越慢。
（2）实验推理可知：运动小车如果不受阻力作用，它将以恒定不变的速度永远运动下去即力可以改变物体运动状态而不能维持物体运动状态，故B正确；
（3）物体的重力势能与物体的质量和高度有关，动能的大小与物体的质量和运动的速度有关。根据实验现象，若让同一小车从不同高度处滑下，可以探究小车的重力势能与高度的关系。
故答案为：（1）木板；慢；（2）B；（3）高度。
24．【答案】见试题解答内容
【解答】解：灯的额定电压为2.5V，小灯泡电阻约为10Ω，由欧姆定律，灯的额定电流约为：
I＝＝＝0.25A，电源电压6V，当灯正常发光时，由串联电路的规律和欧姆定律，变阻器连入电路中的电阻：
R滑＝＝＝14Ω，选用的滑动变阻器“20Ω 1A”的R2。
（2）滑动变阻器滑片向右移动时，灯泡变亮，即电流变大，电阻变小，故滑片以右电阻丝连入电路中与灯串联，如下所示：

（3）A．若电流表断路，整个电路断路，两表都没有示数，不符合题意；
B．若小灯泡短路，则电压表示数为0，电流表有示数，不符合题意；
C．若小灯泡灯丝断了，小灯泡不亮，电流表无示数，电压表与电源连通测电源电压，电压表指针明显偏转，符合题意；
D．若滑动变阻器短路，电流表有示数，电压表有示数，不符合题意，
故选C；
（4）灯在额定电压下正常发光，排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0﹣15V”量程的刻度线看出指针停在10V处，则对应小量程的2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流大小为0.26A，则小灯泡的额定功率是：
P＝UI＝2.5V×0.26A＝0.65W；
（5）灯的实际功率越大，灯越亮，灯的温度越高，因灯的电阻随温度的升高而变大，故灯丝的电阻越大，由欧姆定律，灯两端的电压与电流的比值即为灯的电阻，故不一样。
故答案为：（1）R2；（2）如上；（3）C；（4）右；0.65；（5）灯的电阻随温度的升高而变大。
五、计算题（本大题共2小题，共15分）
25．【答案】（1）从司机发现情况到汽车停止这段时间，汽车运动的路程是165m；
（2）如果汽车的质量为3t，正常行驶时受到的阻力为重力的0.3倍，那么，汽车在反应时间内牵引力做的功是1.35×105J。
【解答】解：（1）根据v＝可知：汽车在司机的反应时间内汽车运动的路程s1＝v1t1＝30m/s×0.5s＝15m，
刹车后汽车运动的路程s2＝v2t2＝15m/s×10s＝150m，
从司机发现情况到汽车停止这段时间，汽车运动的路程s＝s1+s2＝15m+150m＝165m；
（2）汽车在平直公路上匀速行驶，处于平衡状态，所受阻力和牵引力大小相等，
正常行驶时受到的阻力为重力的0.3倍，则F牵＝f＝0.3G＝0.3mg＝0.3×3×103kg×10N/kg＝9000N，
汽车在反应时间内牵引力做的功W＝F牵s1＝9000N×15m＝1.35×105J。
答：（1）从司机发现情况到汽车停止这段时间，汽车运动的路程是165m；
（2）如果汽车的质量为3t，正常行驶时受到的阻力为重力的0.3倍，那么，汽车在反应时间内牵引力做的功是1.35×105J。
26．【答案】（1）当电流表的示数为0.2A时，R接入电路中的阻值为40Ω。
（2）当电压表示数为8V时，通过R0的电流是0.2A；
（3）当空气的湿度达到50%时，电压表的示数是9V。
【解答】解：由电路图可知，定值电阻R0与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流；
（1）当电流表的示数为0.2A时，由I＝可得，定值电阻R0两端电压：U0＝IR0＝0.2A×20Ω＝4V；
根据串联电路电压的规律可知：UR＝U﹣U0＝12V﹣4V＝8V；
因串联电路中，各处电流都相等，所以R接入电路中的阻值：R＝＝＝40Ω；
（2）当电压表示数为8V时，由串联电路电压的规律可得，定值电阻的电压：U0′＝U﹣UR′＝12V﹣8V＝4V；
通过R0的电流：I0＝＝＝0.2A；
（3）由图丙可知，当空气的湿度达到50%时，湿敏电阻R的阻值为R′＝60Ω，
此时电路电流：I′＝＝＝0.15A，
故R两端的电压：UR″＝I′R′＝0.15A×60Ω＝9V。
答：（1）当电流表的示数为0.2A时，R接入电路中的阻值为40Ω。
（2）当电压表示数为8V时，通过R0的电流是0.2A；
（3）当空气的湿度达到50%时，电压表的示数是9V。
