陕西省渭南市韩城市新蕾中学2020-2021学年高二上学期第三次月考物理试题

这是一份陕西省渭南市韩城市新蕾中学2020-2021学年高二上学期第三次月考物理试题，共8页。试卷主要包含了16 A等内容，欢迎下载使用。

韩城市新蕾中学2020~2021学 年度第一学期第三次月考检测考试
高二物理试卷
（考试范围：选修3-1 第1章至第5章第2节完）
注意事项：
1.本试卷共4页，全卷满分 100分，答题时间90分钟；
2.答卷前，务必将答题卡上密封线内的各项目填写清楚；
3.答Ⅰ卷选择题必须使用2B铅笔填涂，第Ⅱ卷非选择题必须使用0.5毫米黑色墨水签字笔书写，涂写要工整、清晰；
4.考试结束，监考员将试卷、答题卡一并收回。
第 Ⅰ卷（ 选择题 共 52 分）
一、选择题（本大题共 13 小题，每小题4分，计52分。在每小题给出的四个选项中，第1~9 题只有一项符合题目要求；第10~13题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分）
1.下列说法正确的是
A．磁感应强度是标量
B．在磁场中小磁针 N极的受力方向就是磁场方向
C．在地表附近静止的小磁针的南极指向地理的北极
D．磁感线能形象的描述磁场，它和磁场都是真实存在的
2.关于电源和电动势，下列说法正确的是
A．电源的电动势等于电源两端的电压
B．电动势的大小与外电路的结构有关
C．电源的电动势越大，电源所提供的电能就越多
D．电源不接入电路时，电源两极间的电压大小等于电动势
3.对库仑定律 F=kq1q2r2，下列说法正确的是
A．常量k的单位为 N·m²/C²
B．首先测定常量k数值的是安培
C．两点电荷的距离越大，它们之间的静电力一定越大
D．两点电荷的电荷量 q1与q2的乘积越大，它们之间的静电力一定越大
4.如图所示，将一圆面放入匀强磁场中，且与磁感线夹角为30°。若已知圆面面积为 3.0×10⁻⁴m²，穿过该圆面的磁通量为 3.0×10⁻⁵Wb，则此匀强磁场的磁感应强度B等于

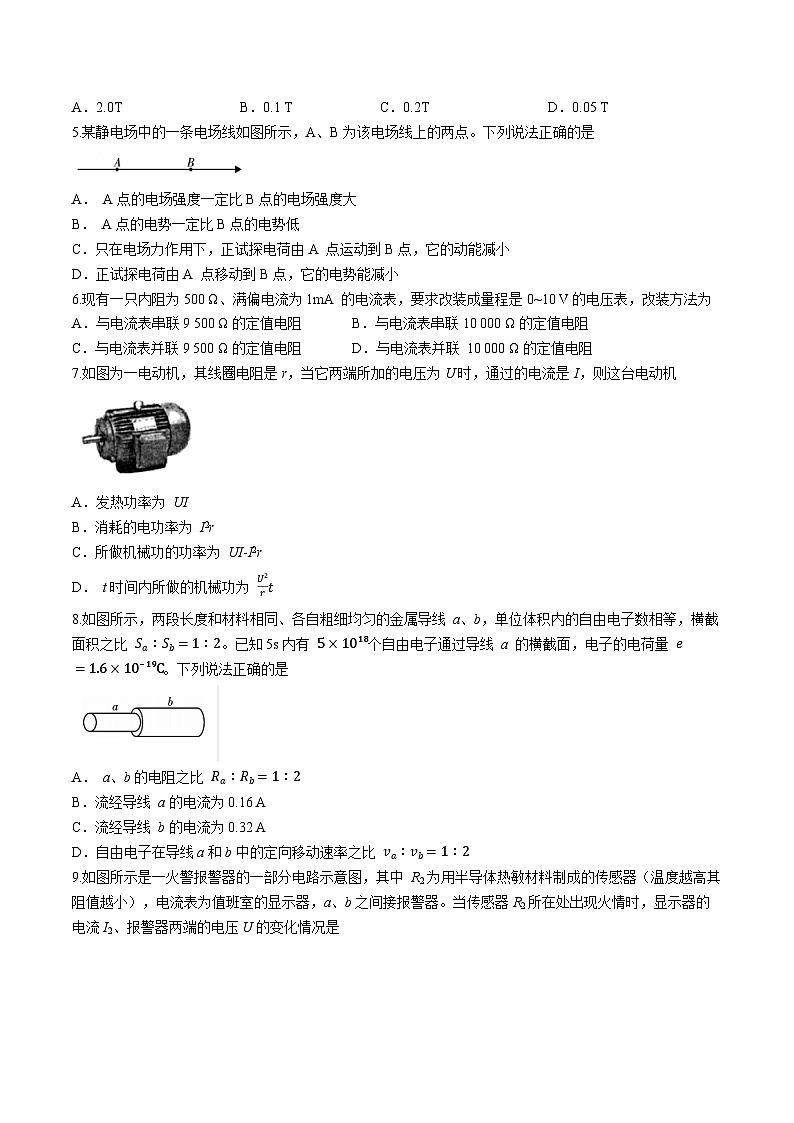

A．2.0T B．0.1 T C．0.2T D．0.05 T
5.某静电场中的一条电场线如图所示，A、B为该电场线上的两点。下列说法正确的是

A． A点的电场强度一定比B点的电场强度大
B． A点的电势一定比B点的电势低
C．只在电场力作用下，正试探电荷由A 点运动到B点，它的动能减小
D．正试探电荷由A 点移动到B点，它的电势能减小
6.现有一只内阻为500 Ω、满偏电流为1mA 的电流表，要求改装成量程是0~10 V的电压表，改装方法为
A．与电流表串联9 500 Ω的定值电阻 B．与电流表串联10 000 Ω的定值电阻
C．与电流表并联9 500 Ω的定值电阻 D．与电流表并联 10 000 Ω的定值电阻
7.如图为一电动机，其线圈电阻是r，当它两端所加的电压为U时，通过的电流是I，则这台电动机

A．发热功率为 UI
B．消耗的电功率为 I2r
C．所做机械功的功率为 UI-I2r
D． t时间内所做的机械功为 U2rt
8.如图所示，两段长度和材料相同、各自粗细均匀的金属导线 a、b，单位体积内的自由电子数相等，横截面积之比 Sa：Sb=1：2。已知5s内有 5×10¹⁸个自由电子通过导线 a 的横截面，电子的电荷量 e=1.6×10⁻¹⁹C。下列说法正确的是

A． a、b的电阻之比 Ra：Rb=1：2
B．流经导线 a的电流为0.16 A
C．流经导线 b的电流为0.32 A
D．自由电子在导线a和b中的定向移动速率之比 va：vb=1：2

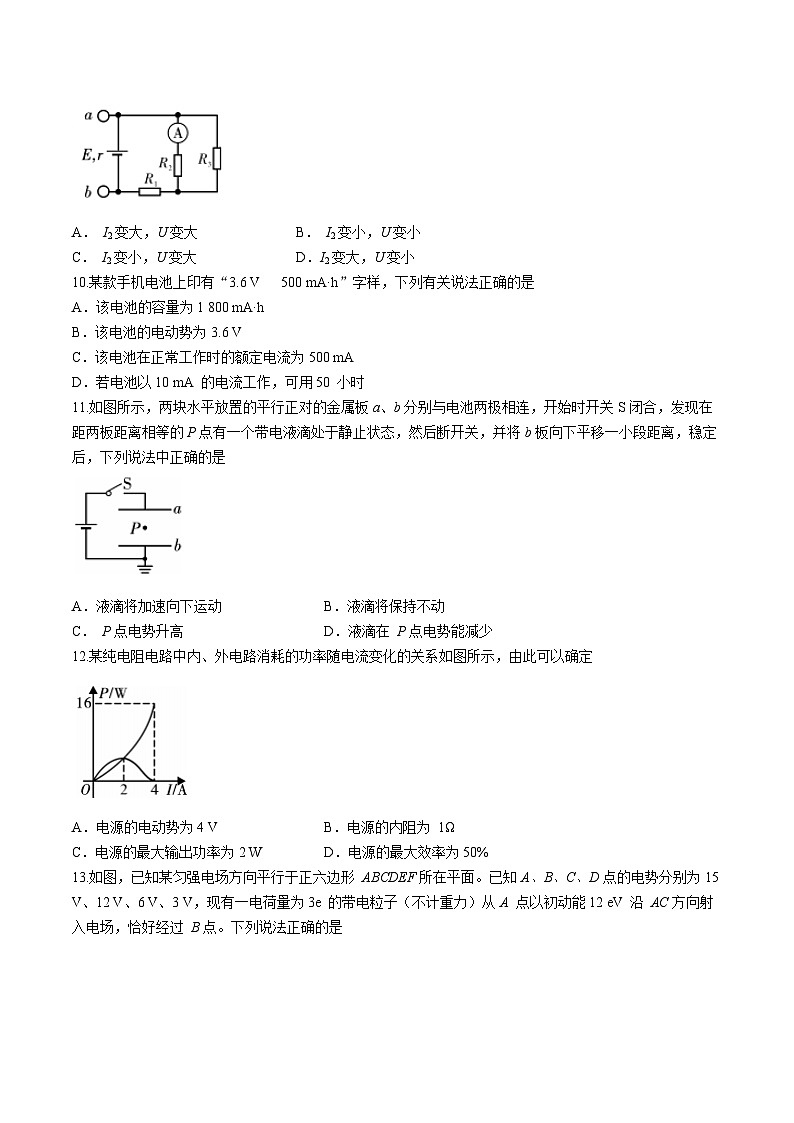

9.如图所示是一火警报警器的一部分电路示意图，其中 R2为用半导体热敏材料制成的传感器（温度越高其阻值越小），电流表为值班室的显示器，a、b之间接报警器。当传感器R2所在处出现火情时，显示器的电流I2、报警器两端的电压U的变化情况是

A． I2变大，U变大 B． I2变小，U变小
C． I2变小，U变大 D．I2变大，U变小
10.某款手机电池上印有“3.6 V 500 mA·h”字样，下列有关说法正确的是
A．该电池的容量为1 800 mA·h
B．该电池的电动势为3.6 V
C．该电池在正常工作时的额定电流为500 mA
D．若电池以10 mA 的电流工作，可用50 小时
11.如图所示，两块水平放置的平行正对的金属板a、b分别与电池两极相连，开始时开关S闭合，发现在距两板距离相等的P点有一个带电液滴处于静止状态，然后断开关，并将b板向下平移一小段距离，稳定后，下列说法中正确的是

A．液滴将加速向下运动 B．液滴将保持不动
C． P点电势升高 D．液滴在 P点电势能减少
12.某纯电阻电路中内、外电路消耗的功率随电流变化的关系如图所示，由此可以确定

A．电源的电动势为4 V B．电源的内阻为 1Ω
C．电源的最大输出功率为2 W D．电源的最大效率为50%
13.如图，已知某匀强电场方向平行于正六边形 ABCDEF所在平面。已知A、B、C、D点的电势分别为15 V、12 V、6 V、3 V，现有一电荷量为3e 的带电粒子（不计重力）从A 点以初动能12 eV 沿 AC方向射入电场，恰好经过 B点。下列说法正确的是

A．粒子一定带正电
B．粒子达到 B点时的动能为3 eV
C．若只改变该粒子在A点时的初速度方向，粒子可能经过C点
D．若只改变该粒子在A 点时的初速度方向，粒子可能垂直经过直线 BF
第Ⅱ卷（非选择题 共48分）
二、实验探究题（本大题共2 小题，计 16分）
14.（8分）将一铜片和一锌片分别插入一个苹果内，就构成了简单的“水果电池”，其电动势约为1.5V。可是这种电池并不能点亮额定电压为1.5 V、额定电流为0.3 A 的手电筒上的小灯泡，原因是流过小灯泡的电流太小了，实验测得不足3mA．为了测定该水果电池的电动势和内阻，提供的实验器材有：
水果电池
电流表 A（量程0~3mA，内阻约为0.5Ω）
电压表 V（量程0~1.5 V，内阻约为3kΩ）
滑动变阻器 R1（阻值0~10Ω，额定电流为1 A）
滑动变阻器 R2（阻值0~3kΩ，额定电流为1 A）
电键，导线若干

（1）应选 （选“a”或“b”）电路图实验。
（2）实验中滑动变阻器应选用 （填器材代号）。
（3）根据实验记录的数据，经描点、连线得到水果电池的路端电压随电流变化的U-I图象如图所示，
由图可知，水果电池的电动势 E= V，内阻r= Ω。内阻的测量结果将 （选填“偏大”“偏小”或“不变”）
15.（8分）（1）用螺旋测微器（千分尺）测金属导线的直径，其示数如甲图所示，该金属导线的直径为 mm。用多用电表测金属丝的阻值，选择开关置于欧姆挡的×1位置调零后，测量数据如图乙所示，其值为 Ω。

（2）如图丙是某多用电表欧姆档内部电路示意图。其中，电流表满偏电流 Ig=100μA丶内阻Rg=400Ω；电池电动势 E=1.5 V，内阻忽略不计；定值电阻R0=13 kΩ；滑动变阻器 R的阻值范围为0~2 000 Ω，该多用电表测电阻的倍率为“×1 kΩ”。
①该多用电表的两只表笔中， （选填“A”或“B”）是黑表笔。
②在使用该多用电表测量电阻时，先将红黑表笔短接进行欧姆调零。则当滑动变阻器 R= Ω时，电流表达到满偏电流（即电表指针指在表盘右端电阻“0”位置）。
③在红黑表笔间接入待测电阻Rx，正确操作后，指针指示位置亦如图乙所示，则Rx= Ω。
三、计算题（本大题共3小题，计32分。解答应写出必要的文字、方程式和重要的演算步骤，有数值计算的题，答案中必须明确写出数值和单位）
16.（9分）兴趣小组的同学在实验室设计了如图所示的简易电吹风，主要器材有定值电阻 R1、R2、电动机 M 和电热丝 R，已知电动机 M 标有“110 V，55 W”字样，它的线圈内阻为4Ω，R1=440Ω，电热丝 R=55Ω，当把该电吹风接入220 V 家庭电路中，电动机 M恰好可以正常工作，求：
（1）10s内电热丝 R产生的焦耳热；
（2）电动机 M正常工作时的输出功率；
（3）电阻R2的阻值。

17.（10分）如图所示，电源电动势E=12 V，内电阻r=2Ω，R1=8Ω，R2=10Ω，R3=R4=20Ω，电容 C=4×10⁻⁸F，现将开关S1闭合，开关S断开，求：
（1）通过 R1的电流；
（2）电容器极板所带的电量；
（3）现将开关 S 闭合，电路稳定后通过 R1的电流和电容器极板所带的电量。

18.（13分）如图所示，在平面直角坐标系xOy中的第一、二象限内存在电场强度大小均为E、但方向不同的匀强电场，其中第一象限内的电场方向沿y轴负方向，第二象限内的电场方向沿x轴正方向。现有一质量为 m、电荷量为q的带正电粒子从第二象限内的M点由静止开始释放，经过y轴上的N点进入第一象限，最后从x轴上的 P点离开第一象限，已知M点和N点之间的距离为l，∠NPO=θ，且cotθ=2，粒子受到的重力忽略不计。求：
（1）粒子运动到 N点时的速度大小；
（2）P点的横坐标；
（3）粒子运动到 P点时的速度大小；
（4）粒子从M点运动到 P点的过程中电势能的变化量。

















韩城市新蕾中学2020~2021 学年度第一学期第三次月考检测考试
高二物理试卷参考答案及评分标准
一、选择题（本大题共 13 小题，每小题4分，计52分。 在每小题给出的四个选项中，第1~9题只有一项符合题目要求；第10~13 题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分）
1. B 2. D 3. A 4. C 5. D 6. A 7. C 8. B 9. D10. BD1 1. BCD1 2. AB1 3. BD
二、实验探究题（本大题共2 小题，计16分）
14.（8分）（1）a（2分）
（2）R2（2分）
（3）1.35（1分） 450（2分） 偏大（1分）
15.（8分）（1）2.970（2分） 13（1分）
（2）①B（1分） ②1 600（2分）③1.3×10⁴（2分）
三、计算题（本大题共3小题，计32分。 解答应写出必要的文字、方程式和重要的演算步骤，有数值计算的题，答案中必须明确写出数值和单位）
16.（9分）解：（1）10s内电热丝R产生的焦耳热 Q=I2Rt=U2Rt=8800J…（2分）
（2）电动机 M恰好可以正常工作，则 UM=110V，IM=PMUM=0.5A…（2分）
电动机 M 正常工作时的输出功率 PM对B=PM-IM2rM=44W…（2分）
（3）由欧姆定律和并联电路电阻规律可知 R1R2R1+R2=U-UMIM…（2分）
解得R₂=440Ω…（1分）
17.（10分）解：（1）开关S断开时，R4断路，R1、R2、R3串联接入电路，流过R1的电流
I1=Er+R1+R2+R3=0.3A…（2分）
（2）电容器两端电压U1=I1（R2+R3）=9 V…（1分）
则电容器电量 Q=CU₁=3.6×10⁻⁷C…（2分）
（3）开关S闭合时，R4与R3并联，再与 R1、R2串联接入电路，R4与R3并联的等效电阻为
R并=R3R4R3+R4=10Ω…（2分）
流过 R₁的电流 I1'=Er+R1+R2+R并=0.4A…（1分）
电容器两端电压 U₁'=I₁'R₂=4V…（1分）
则电容器电量 Q'=CU₁'=1.6×10⁻⁷C…（1分）
18.（13分）解：（1）粒子从M到 N根据动能定理可得： qEl=12mvN2…（2分）
解得 vN=2qElm…（1分）
（2）沿x轴方向有。 x=vNt…（1分）
沿y轴负方向有 y=12at2且 a=qEm，cotθ=xy…（3分）
联立解得 P点的横坐标为 xP=2l…（1分）
（3）达到 P点竖直方向的速度 vy=at=2qElm=vN…（2分）
粒子运动到P点时的速度大小 vP=vN2+vy2=2qElm…（1分）
（4）从M点运动到P点的过程中，由动能定理得 W甲=12mvP2-0…（1分）
该过程中电势能的变化量 ΔEP=-W电=-2qEl…（1分）
