2023年辽宁省葫芦岛市建昌县中考二模物理试题（含解析）
展开
这是一份2023年辽宁省葫芦岛市建昌县中考二模物理试题（含解析），共30页。试卷主要包含了单选题，多选题，填空题，作图题，计算题，实验题等内容，欢迎下载使用。

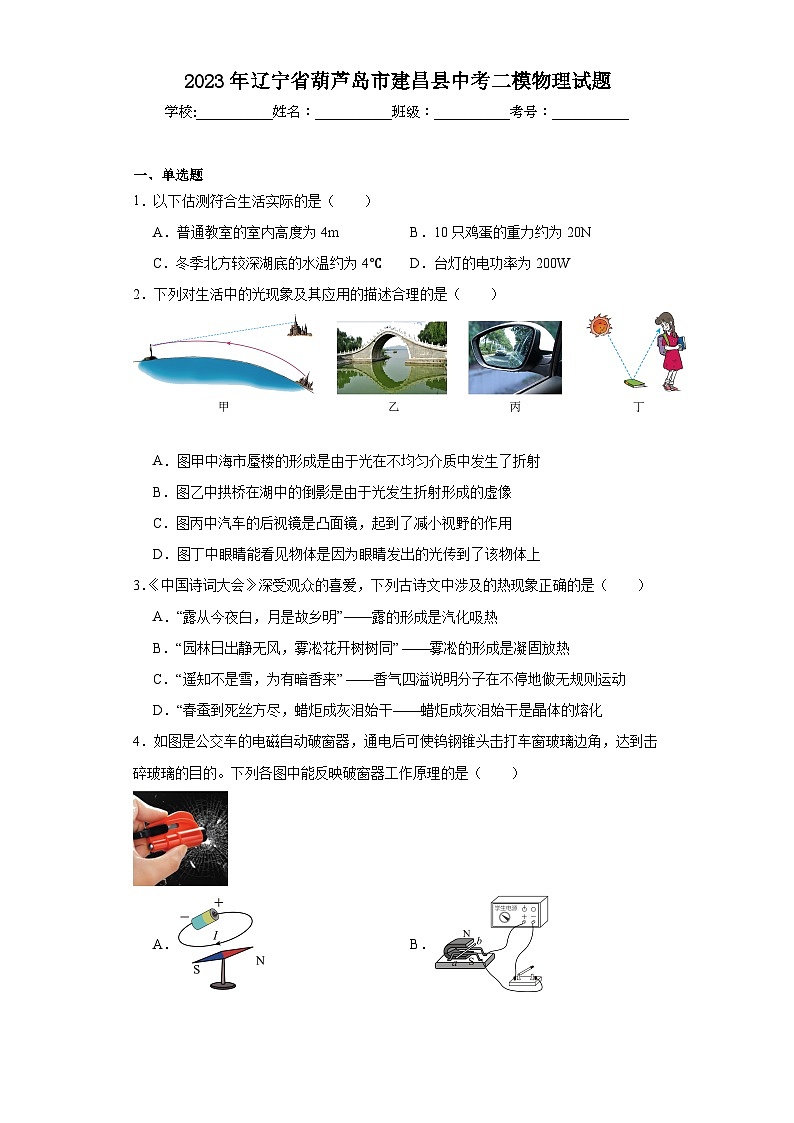

2023年辽宁省葫芦岛市建昌县中考二模物理试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．以下估测符合生活实际的是（ ）
A．普通教室的室内高度为4m B．10只鸡蛋的重力约为20N
C．冬季北方较深湖底的水温约为4℃ D．台灯的电功率为200W
2．下列对生活中的光现象及其应用的描述合理的是（ ）
A．图甲中海市蜃楼的形成是由于光在不均匀介质中发生了折射
B．图乙中拱桥在湖中的倒影是由于光发生折射形成的虚像
C．图丙中汽车的后视镜是凸面镜，起到了减小视野的作用
D．图丁中眼睛能看见物体是因为眼睛发出的光传到了该物体上
3．《中国诗词大会》深受观众的喜爱，下列古诗文中涉及的热现象正确的是（ ）
A．“露从今夜白，月是故乡明”——露的形成是汽化吸热
B．“园林日出静无风，雾凇花开树树同” ——雾凇的形成是凝固放热
C．“遥知不是雪，为有暗香来” ——香气四溢说明分子在不停地做无规则运动
D．“春蚕到死丝方尽，蜡炬成灰泪始干——蜡炬成灰泪始干是晶体的熔化
4．如图是公交车的电磁自动破窗器，通电后可使钨钢锥头击打车窗玻璃边角，达到击碎玻璃的目的。下列各图中能反映破窗器工作原理的是（ ）
A． B．
C． D．
5．如图，为小潭同学在体育测试中“原地掷实心球”的场景，下列说法中正确的是（ ）
A．球离开手后会继续向前飞行，是因为持续受到人的抛力
B．球在地面上滚动时受到的重力和摩擦力是一对平衡力
C．球运动到最高点时惯性消失
D．球在飞行过程中，若所受外力突然消失，球将做匀速直线运动
6．2023年1月9日，我国用“长征七号改”运载火箭成功将“实践二十三号”卫星发射升空。于火箭发射过程中涉及的物理知识，下列说法错误的是（ ）
A．火箭加速上升的过程中，卫星的机械能不断增大
B．火箭燃料在燃烧过程中，热值不断减小
C．火箭升空利用了物体间力的作用是相互的原理
D．地面控制中心通过电磁波向火箭发送指令
7．如图所示的电路中，假设电源两端电压保持不变，为定值电阻。闭合开关S，将滑动变阻器的滑片P向左滑动，下列判断正确的是（ ）
A．滑动变阻器接入电路中的电阻值变大 B．电流表示数变小
C．电压表示数变小 D．两端的电压保持不变

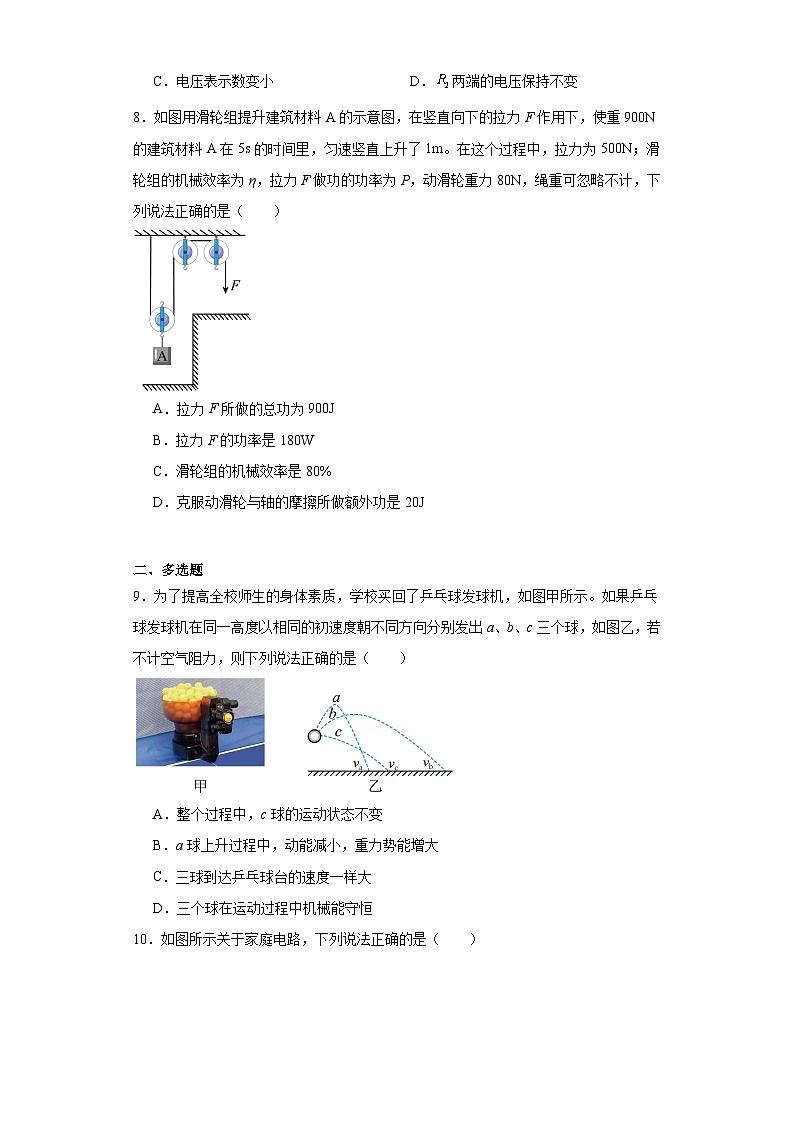

8．如图用滑轮组提升建筑材料A的示意图，在竖直向下的拉力F作用下，使重900N的建筑材料A在5s的时间里，匀速竖直上升了1m。在这个过程中，拉力为500N；滑轮组的机械效率为η，拉力F做功的功率为P，动滑轮重力80N，绳重可忽略不计，下列说法正确的是（ ）
A．拉力F所做的总功为900J
B．拉力F的功率是180W
C．滑轮组的机械效率是80%
D．克服动滑轮与轴的摩擦所做额外功是20J
二、多选题
9．为了提高全校师生的身体素质，学校买回了乒乓球发球机，如图甲所示。如果乒乓球发球机在同一高度以相同的初速度朝不同方向分别发出a、b、c三个球，如图乙，若不计空气阻力，则下列说法正确的是（ ）
A．整个过程中，c球的运动状态不变
B．a球上升过程中，动能减小，重力势能增大
C．三球到达乒乓球台的速度一样大
D．三个球在运动过程中机械能守恒
10．如图所示关于家庭电路，下列说法正确的是（ ）
A．图1中三脚插头接入三孔插座后，金属外壳接地，能防止万一外壳带电时对人造成伤害
B．图2是空气开关，当家庭电路中电流过大时空气开关会切断电路
C．图3是漏电保护器，当站在地上的人接触火线时漏电保护器会切断电路
D．图4中的电路断开开关时，手接触点M不会发生触电事故
11．水平桌面上两个相同的溢水杯内分别装满水和盐水，小琳用线系住土豆分别放入水和盐水中静止时如图所示（线上均有拉力），溢出的水和盐水分别流入a、b两个小桶中（ρ盐水>ρ水），下列说法正确的是（ ）
A．未放入土豆时，水对甲杯底部的压力小于盐水对乙杯底部的压力
B．放入土豆后，甲杯对桌面的压强等于乙杯对桌面的压强
C．静止时，土豆在盐水中受到的浮力大于在水中受到的浮力
D．若a中水对桶底压力与b中盐水对桶底的压力相等，则小桶b的形状应与d相同
12．如图所示的电路中，电源电压保持不变，定值电阻R2的阻值为20Ω。将变阻器R1的滑片置于最左端，闭合开关S，此时电压表数为8V，电流表示数为0.2A；移动滑片至最右端，此时电压表示数为14V，电流表示数为0.3A，下列说法正确的是（ ）
A．电源电压为14V
B．滑动变阻器R1的最大阻值为30Ω
C．调节过程中整个电路的最大功率为4.2W
D．当电压表示数为8V时，小灯泡的实际功率为1.6W
三、填空题
13．辽宁男篮在CBA总决赛上以4：0的比分横扫浙江稠州获得冠军，面对浙江部分球迷不冷静的谩骂，而辽宁球迷用“1234，我爱辽篮”表现出对辽篮的挚爱，说明声音可以传递______ ，张振麟抢断暴扣一条龙，在起跳后向上飞跃中，是动能转化为______ ，电视机前的观众可以在屏幕上看到五颜六色画面，这些颜色是由红、绿、______ 三种色光混合而成的。
14．电影《让子弹飞》是票房收入很高的贺岁大片，“子弹飞”在物理学中的意思是子弹在运动．扣动枪的板机，子弹在枪膛里发生的能量转化是______ ，子弹在离开枪膛后还能继续向前运动，是由于子弹______ ，装有消声器的“无声”手枪是在______ 处减弱弹药爆炸的噪声。
15．“神舟十五号”由长征二号运载火箭发射升空。飞船加速上升时，它受到了______ （平衡力或非平衡力）作用，它的机械能逐渐______ ，到达预定轨道后与天宫空间站对接成组合体（如图甲）。当空间站组合体在运行轨道上由近地点向远地点运行的过程中（如图乙），空间站组合体的动能______ （以上两空均填“增大”“减小”或“不变”）。
16．如图是为了避免司机驾驶车辆长时间低头引发交通事故而配置的“拾头显示系统”它可以通过投影仪将画面投射到司机的正前方，投影仪镜头所成的是______（填“实”或“虚”）像，成像时物距______（填“大于”或“小于”）焦距。吹热风可有效的防止挡风玻璃上起雾，这是通过______的方式改变了物体的内能。
17．如图是养鸡场房顶安装的无动力风帽，凸起的球状体为涡轮，在自然风推动下，快速旋转，能有效将室内气体向外抽出的通风设施。风帽转动时使其内部空气流速变大，压强变______ ，其室内的污浊气体在______ 作用下被排出。水平方向的风，从不同方位吹来，风帽的转动方向不变。
18．李明家中购买了一台空调，空调金属外壳应______ ，空调风扇的扇叶粘有些灰尘，这是由于扇叶旋转时发生______ 。李明家的空调铭牌上标有“220V，1000W”，他怀疑空调的额定功率不准确，电路中只接入空调情况下，6min内观察到他家的电能表的转盘转过了48转，那么只接入空调情况下消耗1kW·h的电能空调工作______ h。
19．如图所示是我国最新服役的“”战略核潜艇，当它下潜至水下300米处时，排开水的质量为，它所受到的浮力为______，受到海水的压强为______。作为提供动力的核能属于______（填“可再生”或“不可再生”）能源。（取，取）
20．一款新型油电混合动力汽车，这种车在启动或低速行驶时，内燃机并不工作，动力电池通过驱动电机向车轮输送能量：当踩刹车时，有部分能量通过驱动电机反转为发电机向蓄电池充电，实质上是能量转化，是机械转化为______ ，再转化为______ ；当高速行驶或动力电池能量消耗过大时，内燃机才开始工作，既可以向车轮提供动力，也可以同时带动电机发电，给动力电池充电。某次高速行驶在平直公路上匀速行驶了16km，行驶过程中受到的阻力为1000N，假设汽油完全燃烧所释放能量的50%转换为牵引力做的功和给动力电池充电，其中动力电池储存的能量增加了7×106 J，在这次高速行驶过程消耗汽油的质量______ kg。（已知：汽油的热值4.6×107 J/kg，g=10N/kg））
21．如图甲所示电路中，R0为定值电阻，R1为滑动变阻器，图乙是该滑动变阻器消耗的电功率与电流关系的图像，则该定值电阻是______ Ω，电源电压是______ V，电路消耗电功率最大时电功率为______ W。
22．在八百多年前，我国就发明了如图这种流行于民间的玩具式走马灯，它的工作原理和近代的燃气轮机相同，还有一段王安石捡对招亲的佳话。
（1）如点燃走马灯中的蜡烛时，燃烧产生的高温气体将______ （选填“向上运动”、“向下运动”或“绕蜡烛旋转”）；
（2）运动的热空气便推动纸风车和固定在转轴上的纸马转动。这种走马灯工作原理与汽油机哪个冲程相同？______
（3）给灯笼罩上纸或者白布等，上面有纸马的影子，说明成像的原理。______
四、作图题
23．中国传统武术伴随着中国历史与文明发展，已经走过了几千年的风雨历程。如图为一个武者在斜坡上舞剑时的情景，请画出：
（1）武者在如图位置静止时受到的重力和支持力的示意图（以O为作用点）；
（2）武者在如图位置静止时对斜坡压力的示意图。
24．如图1所示，小昕在平静的荔枝湾涌边看到“鱼在花中游”，A、B分别代表岸上一朵花、水中一条鱼，请在图2中作出小昕看到水中的“花”和“鱼”的位置（A、B的像在同一点，用C表示），并完成光路图。
25．小明设计了一种利用“声控”开关（有声时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路，（导线不得交叉）
( )
五、计算题
26．如图为一台电动清扫车，整车质量600kg，静止时与水平地面的接触面积为300cm2。清扫车在水平地面上匀速行驶时所受阻力为600N。（g取10N/kg，q=4.6×107 J/kg），求：
（1）清扫车静止在水平地面上时，对地面的压强；
（2）清扫车在水平地面上匀速行驶时，功率为3000W，此时清扫车的速度；
（3）清扫车在水平地面上以3000W的功率匀速行驶690s，若换用汽油机提供动力，需要消耗150g汽油，此时汽油机的效率。
27．为了缓解眼睛疲劳，妈妈给小红购买了一款三挡电加热眼罩。如图甲所示。眼罩内有绝缘胶质，可紧贴眼部。图乙是它的简化电路图。电源电压为5V，眼罩的最大功率为10W，R1和R2为发热电阻且阻值相等。求：
（1）R1的阻值；
（2）将眼罩调至中挡加热时，2分钟可将60g绝缘胶质从15℃加热到25℃，若加热效率为90%，求绝缘胶质的比热容。
六、实验题
28．如图甲小明探究物质熔化和沸腾的实验。现把20g某种固体碾碎后放入试管中。放入温度计，再将试管放在装有水的烧杯中加热。根据实验数据画出的图像如图乙。
（1）安装图甲实验器材时，应按照______ （选“自上而下”或“自下而上”）的顺序进行；
（2）这种物质是______ （选填“晶体”或“非晶体”）B、C两点内能分别为E1、E2，则E1______ E2；
（3）这种物质的沸点是______ ；
（4）实验中，热量从火焰传递给水，却不会反过来传递，说明能量的转移具有______ 性；
（5）这种物质的液态比热容c=3.0×103 J/（kg⋅℃）。从熔化结束至刚沸腾吸收热量______ J。
29．小明利用如图器材探究光的反射规律。
实验次数
1
2
3
4
∠i
30°
40°
50°
60°
∠r
30°
40°
50°
60°
（1）把一个平面镜放在水平桌面上，再把一张硬纸板______ 立在平面镜上；
（2）使一束光贴着纸板沿CO方向射到O点，光线沿着OD方向射出。发现在纸板前从不同方向都可以看到纸板上入射光和反射光的光路，这是因为光在纸板上发生了______ （填“漫”或“镜面”）反射；
（3）用笔在硬纸板上标记出入射光和反射光的位置。改变入射光的角度，发现当入射光靠近法线时，反射光______ （填“靠近”或“远离”）平面镜；
（4）取下纸板，用量角器测量出入射角和反射角的大小，并记录于表中。分析数据可知，反射角______ 入射角；
（5）将硬纸板右半部分沿ON向前或向后折，在右侧纸板上______ （填“能”或“不能”）看到反射光。这个现象说明反射光线、入射光线和法线______ 。
30．为探究“力与运动的关系”，设计了如图所示的斜面实验，让小车从斜面滑到接触面分别为毛巾、棉布和木板的水平面上，观察小车在水平面上滑行的距离。
①实验中，让同一小车从同一斜面的相同位置由静止滑下，是为了使小车到达水平面时的______相同；
②比较甲、乙、丙三次实验，发现水平面阻力越小，小车滑行的速度改变的越________（选填“快”或“慢”）；如果水平面绝对光滑，物体受到的阻力为零，则物体将在水平面上做________（选填“匀速”或“变速”）直线运动；
③若三种情况下小车摩擦力做的功分别为W1、W2、W3，则三个功的大小关系是________：若三种情况下小车摩擦力做功的功率分别为P1、P2、P3，则三者的大小关系是_________。
31．小明想通过实验测量矿石的密度进行了如下操作：
（1）把天平放在水平桌面上，并将______ 移到标尺左端的零刻度线处，发现指针位置如图甲，此时应将平衡螺母向______ （填“左”或“右”）调节，使天平平衡；
（2）如图乙，矿石的质量是______ g；
（3）矿石放入量筒前后，量筒中水面位置如图丙，则矿石的体积为______ cm3，密度为______ kg/m3；
（4）若该矿石吸水，按以上步骤测量出矿石的密度将偏______ （填“大”或“小”）
（5）如图丁是小明同学中考物理实验操作“探究浮力的大小跟排开液体所受重力的关系”实验中想到用这种方法测物体密度，测力计在A、B、C、D四个步骤中的读数分别为G空桶=1N，F1=2N，G物=3N，F2=2N，ρ水=1.0×103 kg/m3，g=10N/kg。
①为了减小实验误差，合理的操作步骤顺序为______ （填序号）；
②按照最合理的操作顺序，测出圆柱体密度ρ柱=______ kg/m3。
32．探究活动小组的同学为了测小灯泡的电阻，选用的器材如下：电压恒为6V的电源，额定电压为3.8V的小灯泡、滑动变阻器、电流表、电压表、开关、若干导线。
（1）如图甲所示，小组同学设计的电路还有一条导线没完成，请你完成电路的连接；______
实验次数
1
2
3
电压/V
1.0
2.0
3.0
电流/A
0.2
0.32
电阻/Ω
（2）小组同学改变滑动变阻器滑片的位置，测量出三组电流和电压值如上表所示。第3次实验中电流表示数如图乙所示，第3次实验灯泡电阻为______Ω；
（3）探究小组的同学增加一个电阻箱R，设计了图丙所示的电路，探究电流与电压的关系。同小组的小王同学认为这个电路不能完成这个实验，因为此电路不能控制______ 一定；小李同学认为只需将电压表并联在______ （填“滑动变阻器”或“电阻箱”）两端即可完成实验。老师觉得小李的改动合理，同学们利用小李改动后的电路进行了如下实验：
A．保持______ 的电阻一定，改变______ 的阻值，分别读出电流表和电压表的示数。（以上两空填“R”或“R0”）
B．在实验过程中，发现电阻箱断路，此时若向右滑动滑动变阻器的滑片，电压表的示数将会______ （填“明显变大”、“明显变小”或“几乎不变”）。
C．换用完好的电阻箱，由实验可得出：当电阻一定时，电流与电压成正比。
（4）探究小组测量额定电压为2.5V的小灯泡L的额定功率，设计了如图丁所示的电路，电路中电源电压未知，R为电阻箱、R0为滑动变阻器，其最大阻值未知。
①为了实验顺利完成，指导老师让小组同学先对丁电路进行调节，测量出电源电压。小组同学想出了下面三种方案，其中可以测出电源电压的是______（多选）；
A．将R0的滑片调至最右端，R的阻值调为零，闭合开关S，读出此时电压表V1和V2的示数；
B．将R0的滑片调至最左端，R的阻值调为适当值，闭合开关S，读出此时电压表V2的示数；
C．闭合开关S，将R0的滑片调至最右端，R的阻值调为10Ω，读出此时电压表V1和V2的示数。
②通过正确的方法测量出电源电压为9V，老师要求小组同学将电阻箱R的阻值调节为10Ω。完成对小灯泡额定功率的测量，以下是小组同学的实验过程，请你补充完整。
A．调节R0的滑片，使电压表______ 的示数为6.5V，根据串联电路电压规律可知，此时小灯泡正常发光，再读出此时电压表______ 的示数为5.5V；（以上两空填“V1”或“V2”）
B．小灯泡的额定功率：P额=______W。
参考答案：
1．C
【详解】A．一层楼的高度在3m左右，普通教室的高度与此差不多，故A不符合题意；
B．10个鸡蛋的质量在
左右，受到的重力
故B不符合题意；
C．水在4℃时密度最大，所以冬季北方较深湖底的水温约为4℃，故C符合题意；
D．日光灯的额定功率在40W左右，一般台灯的额定功率约为日光灯额定功率的一半，在20W左右，故D不符合题意。
故选C。
2．A
【详解】A．光在同种均匀介质中沿直线传播，“海市蜃楼”是光在不均匀的空气中传播时发生折射形成的，故A符合题意；
B．拱桥在湖中的倒影是由光的反射形成的，故B不符合题意；
C．凸面镜对光线有发散的作用，应用在汽车的后视镜上，凸面镜成正立、缩小的虚像，能增大司机的视野范围，减少交通事故的发生，故C不符合题意；
D．能够看到不发光的物体，是因为物体反射的光射入人的眼睛，眼睛不是光源，不会发光，故D不符合题意。
故选A。
3．C
【详解】A．露的形成是液化现象，液化放热，故A错误；
B．雾凇的形成是凝华现象，凝华放热，故B错误；
C．香气四溢说明分子在不停地做无规则运动，这是分子的扩散现象，故C正确。
D．蜡炬是非晶体，蜡炬成灰泪始干是非晶体的熔化，故D错误。
故选C。
4．B
【详解】根据题可知，自动破窗器的工作原理是通电导体在磁场中受力运动。
A．通电导线周围存在磁场，这是电流的磁效应，故A不符合题意；
B．当开关闭合时，磁场对通电导体有力的作用，与自动破窗器的工作原理相同，故B符合题意；
C．闭合电路的部分导体在磁场中切割磁感线可产生感应电流，这是电磁感应现象，故C不符合题意；
D．动圈式话筒是利用电磁感应原理工作的，故D不符合题意。
故选B。
5．D
【详解】A．球离开手后会继续向前飞行，是因为球具有惯性，故A错误；
B．球在地面上滚动时受到的重力和摩擦力方向不在同一条直线，故不是一对平衡力，故B错误；
C．球运动到最高点时惯性依然存在，故C错误；
D．球在飞行过程中，若所受外力突然消失，根据牛顿第一定律可知球将做匀速直线运动，故D正确。
故选D。
6．B
【详解】A．火箭的质量不变，速度增大，动能增大，高度不断增大，重力势能增大，故它的机械能增大。故A正确，不符合题意；
B．因为燃料的热值是燃料的特性，与燃料的质量和燃烧程度无关，所以火箭在发射升空时，燃料燃烧过程中热值不变，故B错误，符合题意；
C．火箭升空时喷气式发动机向下喷出高温气体，同时高温气体对火箭产生一个向上的推力，利用了物体间力的作用是相互的原理。故C正确，不符合题意；
D．电磁波可以传递信息，地面控制中心通过电磁波向火箭发送指令，故D正确，不符合题意。
故选B。
7．C
【详解】由图可知，电阻R2和滑动变阻器R1串联，电压表测变阻器R1两端的电压，电流表测电路中的电流。
A．将滑动变阻器的滑片P向左滑动，变阻器连入电路中的电阻变小，故A错误；
BCD．变阻器连入电路中的电阻变小，根据电阻的串联可知，总电阻变小，由可知，电路中的电流变大，即电流表示数变大，根据U=IR可知，R2两端的电压变大，根据串联电路电压的规律可知，滑动变阻器两端的电压变小，即电压表示数变小，故BD错误，C正确。
故选C。
8．D
【详解】A．由图知，承担重物绳子的段数，由和可得总功
故A错误；
B．拉力F的功率
故B错误；
C．克服物体重力做的有用功
滑轮组的机械效率
故C错误；
D．额外功
克服动滑轮重力做的额外功
绳重可忽略不计，所以克服动滑轮与轴的摩擦所做额外功
故D正确。
故选D。
9．BCD
【详解】A．整个过程中，c球的运动方向和速度大小都发生了变化，所以c球的运动状态改变，故A错误；
B．a球上升过程中，质量不变，速度变小，高度增加，故动能减小，重力势能增大，故B正确；
CD．乒乓球发球机在同一高度以相同的初速度朝不同方向分别发出a、b、c三个球，由于乒乓球到达球台时所处的高度和速度都相同，则机械能是相同的；不计空气阻力，三个小球的机械能是守恒的，所以三个小球到达桌面时的机械能相同，由于高度相同，重力势能相同，则动能也相同，所以三球到达乒乓球台的速度相同，故CD正确。
故选BCD。
10．ABC
【详解】A．图1中三脚插头接入三孔插座后，金属外壳接地，能防止万一外壳带电时对人造成伤害，故A正确；
B．图2是空气开关，当家庭电路中电流过大或者发生短路时空气开关会自动切断电路，故B正确；
C．图3是漏电保护器，当站在地上的人接触火线时，火线和零线中的电流不相等，漏电保护器会自动切断电路，保护人身安全，故C正确；
D．图4中的电路断开开关时，手接触点M，人体与火线是连通的，当人直接或间接接触火线时就会发生触电事故，故D错误。
故选ABC。
11．AC
【详解】A．两个相同的溢水杯内分别装满水和盐水，溢水杯中液体的深度相同，且
根据可知未放入土豆时，水对甲杯底部的压强小于盐水对乙杯底部的压强，根据可知未放入土豆时，水对甲杯底部的压力小于盐水对乙杯底部的压力，故A正确；
C．放入土豆后，因同一土豆分别浸没在液体中，则土豆排开液体的体积相同，且
根据可知土豆在甲杯中受到的浮力小于土豆在乙杯中受到的浮力，故C正确；
B．未放入土豆时，对桌面的压力
因两溢水杯中水和盐水的体积相同，且
根据可知未放入土豆时，甲杯对桌面的压力较小；放入土豆后，对桌面的压力
因为
所以放入土豆后，容器对桌面的压力不变，仍然是甲杯对桌面的压力较小，根据可知放入土豆后，甲杯对桌面的压强小于乙杯对桌面的压强，故B错误；
D．根据阿基米德原理可知土豆在甲杯中排开水的重力小于土豆在乙杯中排开盐水的重力，
若a中水对桶底压力与b中盐水对桶底的压力相等，说明b的侧壁承担了一部分盐水的重力，所以小桶b的形状应与c相同，故D错误。
故选AC。
12．ABC
【详解】A．闭合开关，灯泡和两电阻串联接入电路，电压表测灯泡和定值电阻两端的电压，移动滑片至最右端，此时电压表示数为14V，此时滑动变阻器接入电路的电阻为0，此时的电压表示数即电源电压，所以电源电压为14V，故A正确；
B．将变阻器的滑片置于最左端，滑动变阻器接入电路最大阻值，电压表示数为8V，串联电路总电压等于各部分电压之和，所以滑动变阻器两端的电压
由欧姆定律可得滑动变阻器的最大阻值
故B正确；
C．滑动变阻器接入电路的阻值最小时，通过电路的电流最大，由知道，此时电路的功率最大，所以调节过程中整个电路的最大功率为
故C正确；
D．当电压表示数为8V时，定值电阻两端的电压
此时灯泡两端的电压
灯泡的功率为
故D错误。
故选ABC。
13． 信息 重力势能 蓝
【详解】[1]球迷用“1234，我爱辽篮”表现出对辽篮的挚爱，是利用声音将信息表达出来，说明声音可以传递信息。
[2]向上运动时，速度减小，高度增加，动能减小，势能增大，是动能转化为重力势能。
[3]色光的三原色可混合成各种颜色，电视机前的观众可以在屏幕上看到五颜六色的画面，这些颜色是三原色：红、绿、蓝三种色光混合而成的。
14． 化学能转化为动能(或机械能) 具有惯性 声源
【详解】[1]子弹在枪膛内运动是火药燃烧的化学能转化成内能，推动子弹做功，即转化成子弹的机械能。
[2]由于惯性，子弹离开枪膛后，仍然会继续向前运动。
[3]无声手枪是在枪膛上装有消声器，属于在声源处减弱弹药爆炸的噪声。
15． 非平衡力 增大 减小
【详解】[1]飞船加速上升时，速度大小改变，运动状态改变，处于非平衡状态，受非平衡力。
[2]质量不变，速度变大，则动能变大；同时高度变大，其重力势能变大；因机械能等于动能与势能的总和，所以它的机械能增大。
[3]当空间站组合体在运行轨道上由近地点向远地点运行的过程中（如图乙所示），空间站组合体速度减小，质量不变，它的动能减小。
16． 实 大于 热传递
【详解】[1][2]投影仪镜头相当于是一个凸透镜，当物距在一倍焦距和二倍焦距之间时，物距大于凸透镜的焦距，成倒立、放大的实像，像距在二倍焦距之外。
[3]吹热风可有效的防止挡风玻璃上起雾，雾是由于水蒸气液化形成的，水蒸气液化时吸收热量，是通过热传递的方式改变内能的。
17． 小 大气压
【详解】[1][2]根据流体流速和压强的规律可知，风帽转动时其内部空气流速变大、压强变小，所以室内的污浊气体在大气压的作用下被排出。
18． 接地 摩擦起电 1.25
【详解】[1]空调的金属外壳应该接地，这样可防止因外壳漏电而发生触电事故。
[2]空调风扇的扇叶在转动过程中与空气摩擦带上了电荷，吸引灰尘，使灰尘附着在扇叶上。
[3]因为电能表表盘数据“660r/(kW·h)”表示电路中用电器每消耗1kW·h的电能，电能表转盘转过600r，所以电能表转盘转48r，空调消耗的电能为
空调工作的时间为
t=6min=0.1h
空调的功率为
根据得，只接入空调情况下消耗1kW·h的电能空调工作的时间为为
19． 不可再生
【详解】[1]由阿基米德原理可得潜艇受到的浮力为
[2]潜艇受到海水的压强为
[3]核能是清洁不可再生能源。
20． 电能 化学能 1
【详解】[1][2]通过题意可知，当踩刹车时，有部分能量通过驱动电机反转为发电机向蓄电池充电，实质上是机械能转化为电能，再转化为化学能，储存在电池里。
[3]根据二力平衡条件求牵引力
高速行驶时牵引力做的功
有效利用的能量
汽油燃烧放出的总能量
，
由可得消耗的汽油
21． 10 12 14.4
【详解】[1][2]由电路图可知，与串联，电压表测两端的电压，电流表测电路中的电流。由图像可知，当电路中的最小电流
时，的电功率
由可得，的最大电阻
由图像可知，当电路中的电流为
时，因的电功率
由可得，此时接入电路的电阻
根据串联电路中总电阻等于各分电阻之和和可得，电源的电压
-------------①
当电路中的电流
时，电源的电压
-------------②
解得
电源电压
[3]当滑片位于最右端时电路为的简单电路，此时电路中的总电阻最小，电路消耗的最大功率
22． 向上运动 走马灯工作原理与汽油机做功冲程相同 影子是由光的直线传播形成的
【详解】（1）[1]点燃蜡烛时，气体温度升高，气体的密度变小，热空气就会向上运动，运动的热空气推动纸风车和固定在转轴上的纸马转动。
（2）[2]运动的热空气对外做功，将内能转化为机械能，该冲程和四冲程汽油机的做功冲程的能量转化相同。
（3）[3]在灯笼外面罩上纸或者白布等，上面有纸马的影子，影子是由光的直线传播形成的。
23．
【详解】（1）（2）武者在如图位置静止时受到的重力竖直向下，支持力垂直于斜坡向上，从重心O点开始，分别沿重力和支持力的方向画一条有向线段，并分别用G和表示，即为武者受到的重力和支持力的示意图；武者在如图位置静止时对斜坡压力的作用点在斜坡上，方向垂直于斜坡向下，因为斜坡对武者的支持力与武者对斜坡的压力是一对相互作用力，所以二者大小相等，如图所示：
24．
【详解】小昕看到水中的“花”是光的反射现象，所以过A点做关于水面的对称点C，连接C点和人眼交水面于O点，则O点为反射点，连接AO为反射光路的入射光线；小昕看到水中的“鱼”，是光的折射现象，A、B的像在同一点，连接BO为折射光路的入射光线，如下图所示：
25．
【分析】只有当“光控开关”、“声控开关”都闭合了灯才能亮，由此判断两开关与灯泡的连接情况；螺丝灯口的接法：火线接入灯尾金属点，零线接入螺旋套．对于三孔插座的接线方法是要求“左零右火上接地”．
【详解】由题意知：只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地，如图所示：
26．（1）2×105Pa；（2）5m/s；（3）30%
【详解】解：（1）清扫车停在水平路面上，对地面的压力为
根据可得，清扫车对地面的压强为
（2）由于清扫车做匀速直线运动，所以牵引力和阻力是一对平衡力，即
根据
可知，此时清扫车的速度为
（3）清扫车在水平地面上匀速行驶690s所做的有用功为
汽油完全燃烧放出的热量为
汽油机的效率为
答：（1）清扫车静止在水平地面上时，对地面的压强为2×105Pa；
（2）清扫车在水平地面上匀速行驶时，功率为3000W，此时清扫车的速度为5m/s；
（3）若换用汽油机提供动力，需要消耗150g汽油，此时汽油机的效率为30%。
27．（1）5Ω；（2）0.9×103 J/(kg⋅℃)
【详解】解：（1）由图乙可知，闭合，接a时，和并联，根据并联电路的电阻特点可知，此时电路中的总电阻最小，由可知，电路中的总功率最大，电加热眼罩处于高挡；由于和为发热电阻且阻值相等，则、的电功率相等，则
所以，的电功率
由可知，的阻值
（2）当断开、接b时，、串联，根据串联电路的电阻特点可知，此时电路中的总电阻最大，总功率最小，电加热眼罩处于低挡；当闭合、接b时，只有工作，电加热眼罩处于中挡，则
电加热眼罩中挡工作消耗的电能
由可知，绝缘胶质吸收的热量
由可知，绝缘胶质的比热容
答：（1）R1的阻值为；
（2）绝缘胶质的比热容为。
28． 自下而上 晶体 < 90℃ 方向 2400
【详解】（1）[1]酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，在安装图甲实验器材时，应按照自下而上的顺序进行。
（2）[2][3]BC过程表示该物质在熔化过程中吸收热量、温度不变，所以物质是晶体；在熔化过程中，吸热，内能变大，所以该物质在B点时的内能小于在C点时的内能，则。
（3）[4]DE段是物质的沸腾过程，沸点为。
（4）[5]实验中，热从火焰传递给水，却不会反过来传递，说明能量的转移具有方向性。
（5）[6]由图知，，，从熔化结束至刚沸腾吸收热量
29． 竖直 漫 远离 等于 不能 在同一平面内
【详解】（1）[1]把一个平面镜放在水平桌面上，硬纸板需要和水平桌面垂直，因此应将硬纸板竖直立在平面镜上。
（2）[2]在不同方向都可以看到纸板上入射光和反射光的光路，这是因为光在纸板上发生了漫反射的缘故。
（3）[3]如图所示，将入射光沿着顺时针方向移动，逐渐靠近法线ON，反射光也逐渐靠近法线ON，也就是说，反射光逐渐远离平面镜。
（4）[4]比较入射角和反射角可以得出：光反射时，反射角等于入射角。
（5）[5][6]将硬纸板右半部分沿ON向前或向后折，此时反射光线与入射光线在同一平面内，但纸板不在同一平面内，所以在纸板上看不到反射光，说明了反射光线、入射光线与法线在同一平面内。
30． 速度 慢 匀速 W1=W2=W3 P1＞P2＞P3
【详解】[1]实验中，让同一小车从同一斜面的相同位置由静止滑下，小车质量相同，滑下时的高度相同，重力势能相同，动能为0，小车下滑过程中，重力势能转化为动能，小车到达水平面的动能相同，则小车到达水平面时的速度相同。
[2]比较甲、乙、丙三次实验，发现水平面阻力越小，小车滑行的速度改变的越慢，小车滑行距离越远。
[3]如果水平面绝对光滑，物体受到的阻力为零，则物体的运动状态不发生改变，将在水平面上做匀速直线运动。
[4]若三种情况下，小车到达水平面的动能相同，小车最终静止，小车的动能用于克服摩擦力做功，摩擦力做的功分别为W1、W2、W3，则三个功的大小关系是
[5]若三种情况下小车摩擦力做功的功率分别为P1、P2、P3，小车在毛巾表面受到的摩擦力最大，运动到静止的时间最短；小车在木板表面受到的摩擦力最小，运动到静止的时间最长，由得
31． 游码 左 52.4 20 2.62×103 大 ACBD 3×103
【详解】（1）[1][2]使用天平之前，首先把天平放在水平桌面上，游码移到标尺左端的零刻度线处，由题意可知，天平向左端上翘，所以平衡螺母向左调节，使天平平衡。
（2）[3]物体质量等于砝码质量和游码示数之和，游码分度值为0.2g，故矿石质量为
m=m码+m游=50g+2.4g=52.4g
（3）[4]矿石放入前，量筒中水的体积为
V1=20mL=20cm3
矿石放入水中浸没，量筒中的体积为
V2=40mL=40cm3
则矿石的体积为
V=V2-V1=40cm3-20cm3=20cm3
[5]矿石的密度为
（4）[6]若该矿石吸水，会导致测得的体积偏小，根据密度公式可知，测量出的矿石密度将偏大。
（5）[7]为了减小误差，在小桶接水前，应先测出其重力，所以合理的实验顺序为ACBD。
[8]圆柱体的质量
圆柱体浸没在水中所受的浮力
F浮=G物-F1=3N-2N=1N
根据阿基米德原理得，圆柱体的体积
圆柱体的密度
32． 7.5 灯丝电阻 电阻箱 R R0 几乎不变 AB V1 V2 0.75
【详解】（1）[1]在测量小灯泡的电阻实验中，灯泡、滑动变阻器和电流表串联，由图乙知，选用小量程，电压表并联在灯泡两端，如图所示：
（2）[2]第3次实验中电流表示数如图乙所示，电流表选用0~0.6A小量程，分度值0.02A，其示数为0.4A，此时灯泡的电压为3V，则小灯泡的电阻为
（3）[3][4]在探究电流与电压的关系实验中，要控制电阻的阻值不变，因灯丝的电阻随温度的变化而变化，即不能控制灯丝电阻一定，所以这个电路不能完成这个实验；在实验中电阻箱的阻值可保持不变，故只需将电压表并联在电阻箱两端即可完成实验。
[5][6]A．在探究电流与电压的关系实验中，要控制电阻的阻值不变，故保持电阻箱R的电阻一定，改变变阻器R0的阻值，分别读出电流表和电压表的示数。
[7]B．在实验过程中，发现电阻箱断路，此时电压表串联在电路中测电源电压，因电源电压不变，故向右滑动滑动变阻器的滑片，电压表的示数将会几乎不变。
（4）[8]①A．将R0的滑片调至最右端，R的阻值调为零，此时灯泡和变阻器R0串联，电压表V1测R0两端的电压，V2测灯泡两端的电压；闭合开关S，读出此时电压表V1和V2的示数；根据串联电路的电压规律，电源电压等于V1和V2的示数之和，故A符合题意；
B．将R0的滑片调至最左端，R的阻值调为适当值，此时R0的阻值为0，灯泡和电阻箱R串联，电压表V2测灯泡和R两端电压，即电源电压，所以闭合开关S，读出此时电压表V2的示数即为电源电压，故B符合题意；
C．闭合开关S，将R0的滑片调至最右端，R的阻值调为10Ω，此时灯泡、R和R0串联，电压表V1测R和R0两端的电压，V2测R和灯泡两端的电压；由于无法得到R两端的电压，所以无法测出电源电压，故C不符合题意；
故选AB。
[9][10][11]②测出了电源电压为9V，并将电阻箱R的阻值调节为10Ω，已知小灯泡的额定电压为2.5V；闭合开关后，灯泡、R和R0串联，电压表V1测R和R0两端的电压，电压表V2测灯泡和R两端的电压；调节R0的滑片，当小灯泡正常发光时，灯泡两端的电压为，根据串联电路的电压规律可得此时电压表V1的示数为
即V1的示数为6.5V时，小灯泡正常发光；再读出此时电压表V2的示数为5.5V，根据串联电路电压规律，则变阻器两端的电压为
电阻箱R两端的电压为
由串联电路的电流特点和欧姆定律可得
则小灯泡的额定功率
2023年辽宁省葫芦岛市建昌县中考二模物理试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．以下估测符合生活实际的是（ ）
A．普通教室的室内高度为4m B．10只鸡蛋的重力约为20N
C．冬季北方较深湖底的水温约为4℃ D．台灯的电功率为200W
2．下列对生活中的光现象及其应用的描述合理的是（ ）
A．图甲中海市蜃楼的形成是由于光在不均匀介质中发生了折射
B．图乙中拱桥在湖中的倒影是由于光发生折射形成的虚像
C．图丙中汽车的后视镜是凸面镜，起到了减小视野的作用
D．图丁中眼睛能看见物体是因为眼睛发出的光传到了该物体上
3．《中国诗词大会》深受观众的喜爱，下列古诗文中涉及的热现象正确的是（ ）
A．“露从今夜白，月是故乡明”——露的形成是汽化吸热
B．“园林日出静无风，雾凇花开树树同” ——雾凇的形成是凝固放热
C．“遥知不是雪，为有暗香来” ——香气四溢说明分子在不停地做无规则运动
D．“春蚕到死丝方尽，蜡炬成灰泪始干——蜡炬成灰泪始干是晶体的熔化
4．如图是公交车的电磁自动破窗器，通电后可使钨钢锥头击打车窗玻璃边角，达到击碎玻璃的目的。下列各图中能反映破窗器工作原理的是（ ）
A． B．
C． D．
5．如图，为小潭同学在体育测试中“原地掷实心球”的场景，下列说法中正确的是（ ）
A．球离开手后会继续向前飞行，是因为持续受到人的抛力
B．球在地面上滚动时受到的重力和摩擦力是一对平衡力
C．球运动到最高点时惯性消失
D．球在飞行过程中，若所受外力突然消失，球将做匀速直线运动
6．2023年1月9日，我国用“长征七号改”运载火箭成功将“实践二十三号”卫星发射升空。于火箭发射过程中涉及的物理知识，下列说法错误的是（ ）
A．火箭加速上升的过程中，卫星的机械能不断增大
B．火箭燃料在燃烧过程中，热值不断减小
C．火箭升空利用了物体间力的作用是相互的原理
D．地面控制中心通过电磁波向火箭发送指令
7．如图所示的电路中，假设电源两端电压保持不变，为定值电阻。闭合开关S，将滑动变阻器的滑片P向左滑动，下列判断正确的是（ ）
A．滑动变阻器接入电路中的电阻值变大 B．电流表示数变小
C．电压表示数变小 D．两端的电压保持不变
8．如图用滑轮组提升建筑材料A的示意图，在竖直向下的拉力F作用下，使重900N的建筑材料A在5s的时间里，匀速竖直上升了1m。在这个过程中，拉力为500N；滑轮组的机械效率为η，拉力F做功的功率为P，动滑轮重力80N，绳重可忽略不计，下列说法正确的是（ ）
A．拉力F所做的总功为900J
B．拉力F的功率是180W
C．滑轮组的机械效率是80%
D．克服动滑轮与轴的摩擦所做额外功是20J
二、多选题
9．为了提高全校师生的身体素质，学校买回了乒乓球发球机，如图甲所示。如果乒乓球发球机在同一高度以相同的初速度朝不同方向分别发出a、b、c三个球，如图乙，若不计空气阻力，则下列说法正确的是（ ）
A．整个过程中，c球的运动状态不变
B．a球上升过程中，动能减小，重力势能增大
C．三球到达乒乓球台的速度一样大
D．三个球在运动过程中机械能守恒
10．如图所示关于家庭电路，下列说法正确的是（ ）
A．图1中三脚插头接入三孔插座后，金属外壳接地，能防止万一外壳带电时对人造成伤害
B．图2是空气开关，当家庭电路中电流过大时空气开关会切断电路
C．图3是漏电保护器，当站在地上的人接触火线时漏电保护器会切断电路
D．图4中的电路断开开关时，手接触点M不会发生触电事故
11．水平桌面上两个相同的溢水杯内分别装满水和盐水，小琳用线系住土豆分别放入水和盐水中静止时如图所示（线上均有拉力），溢出的水和盐水分别流入a、b两个小桶中（ρ盐水>ρ水），下列说法正确的是（ ）
A．未放入土豆时，水对甲杯底部的压力小于盐水对乙杯底部的压力
B．放入土豆后，甲杯对桌面的压强等于乙杯对桌面的压强
C．静止时，土豆在盐水中受到的浮力大于在水中受到的浮力
D．若a中水对桶底压力与b中盐水对桶底的压力相等，则小桶b的形状应与d相同
12．如图所示的电路中，电源电压保持不变，定值电阻R2的阻值为20Ω。将变阻器R1的滑片置于最左端，闭合开关S，此时电压表数为8V，电流表示数为0.2A；移动滑片至最右端，此时电压表示数为14V，电流表示数为0.3A，下列说法正确的是（ ）
A．电源电压为14V
B．滑动变阻器R1的最大阻值为30Ω
C．调节过程中整个电路的最大功率为4.2W
D．当电压表示数为8V时，小灯泡的实际功率为1.6W
三、填空题
13．辽宁男篮在CBA总决赛上以4：0的比分横扫浙江稠州获得冠军，面对浙江部分球迷不冷静的谩骂，而辽宁球迷用“1234，我爱辽篮”表现出对辽篮的挚爱，说明声音可以传递______ ，张振麟抢断暴扣一条龙，在起跳后向上飞跃中，是动能转化为______ ，电视机前的观众可以在屏幕上看到五颜六色画面，这些颜色是由红、绿、______ 三种色光混合而成的。
14．电影《让子弹飞》是票房收入很高的贺岁大片，“子弹飞”在物理学中的意思是子弹在运动．扣动枪的板机，子弹在枪膛里发生的能量转化是______ ，子弹在离开枪膛后还能继续向前运动，是由于子弹______ ，装有消声器的“无声”手枪是在______ 处减弱弹药爆炸的噪声。
15．“神舟十五号”由长征二号运载火箭发射升空。飞船加速上升时，它受到了______ （平衡力或非平衡力）作用，它的机械能逐渐______ ，到达预定轨道后与天宫空间站对接成组合体（如图甲）。当空间站组合体在运行轨道上由近地点向远地点运行的过程中（如图乙），空间站组合体的动能______ （以上两空均填“增大”“减小”或“不变”）。
16．如图是为了避免司机驾驶车辆长时间低头引发交通事故而配置的“拾头显示系统”它可以通过投影仪将画面投射到司机的正前方，投影仪镜头所成的是______（填“实”或“虚”）像，成像时物距______（填“大于”或“小于”）焦距。吹热风可有效的防止挡风玻璃上起雾，这是通过______的方式改变了物体的内能。
17．如图是养鸡场房顶安装的无动力风帽，凸起的球状体为涡轮，在自然风推动下，快速旋转，能有效将室内气体向外抽出的通风设施。风帽转动时使其内部空气流速变大，压强变______ ，其室内的污浊气体在______ 作用下被排出。水平方向的风，从不同方位吹来，风帽的转动方向不变。
18．李明家中购买了一台空调，空调金属外壳应______ ，空调风扇的扇叶粘有些灰尘，这是由于扇叶旋转时发生______ 。李明家的空调铭牌上标有“220V，1000W”，他怀疑空调的额定功率不准确，电路中只接入空调情况下，6min内观察到他家的电能表的转盘转过了48转，那么只接入空调情况下消耗1kW·h的电能空调工作______ h。
19．如图所示是我国最新服役的“”战略核潜艇，当它下潜至水下300米处时，排开水的质量为，它所受到的浮力为______，受到海水的压强为______。作为提供动力的核能属于______（填“可再生”或“不可再生”）能源。（取，取）
20．一款新型油电混合动力汽车，这种车在启动或低速行驶时，内燃机并不工作，动力电池通过驱动电机向车轮输送能量：当踩刹车时，有部分能量通过驱动电机反转为发电机向蓄电池充电，实质上是能量转化，是机械转化为______ ，再转化为______ ；当高速行驶或动力电池能量消耗过大时，内燃机才开始工作，既可以向车轮提供动力，也可以同时带动电机发电，给动力电池充电。某次高速行驶在平直公路上匀速行驶了16km，行驶过程中受到的阻力为1000N，假设汽油完全燃烧所释放能量的50%转换为牵引力做的功和给动力电池充电，其中动力电池储存的能量增加了7×106 J，在这次高速行驶过程消耗汽油的质量______ kg。（已知：汽油的热值4.6×107 J/kg，g=10N/kg））
21．如图甲所示电路中，R0为定值电阻，R1为滑动变阻器，图乙是该滑动变阻器消耗的电功率与电流关系的图像，则该定值电阻是______ Ω，电源电压是______ V，电路消耗电功率最大时电功率为______ W。
22．在八百多年前，我国就发明了如图这种流行于民间的玩具式走马灯，它的工作原理和近代的燃气轮机相同，还有一段王安石捡对招亲的佳话。
（1）如点燃走马灯中的蜡烛时，燃烧产生的高温气体将______ （选填“向上运动”、“向下运动”或“绕蜡烛旋转”）；
（2）运动的热空气便推动纸风车和固定在转轴上的纸马转动。这种走马灯工作原理与汽油机哪个冲程相同？______
（3）给灯笼罩上纸或者白布等，上面有纸马的影子，说明成像的原理。______
四、作图题
23．中国传统武术伴随着中国历史与文明发展，已经走过了几千年的风雨历程。如图为一个武者在斜坡上舞剑时的情景，请画出：
（1）武者在如图位置静止时受到的重力和支持力的示意图（以O为作用点）；
（2）武者在如图位置静止时对斜坡压力的示意图。
24．如图1所示，小昕在平静的荔枝湾涌边看到“鱼在花中游”，A、B分别代表岸上一朵花、水中一条鱼，请在图2中作出小昕看到水中的“花”和“鱼”的位置（A、B的像在同一点，用C表示），并完成光路图。
25．小明设计了一种利用“声控”开关（有声时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路，（导线不得交叉）
( )
五、计算题
26．如图为一台电动清扫车，整车质量600kg，静止时与水平地面的接触面积为300cm2。清扫车在水平地面上匀速行驶时所受阻力为600N。（g取10N/kg，q=4.6×107 J/kg），求：
（1）清扫车静止在水平地面上时，对地面的压强；
（2）清扫车在水平地面上匀速行驶时，功率为3000W，此时清扫车的速度；
（3）清扫车在水平地面上以3000W的功率匀速行驶690s，若换用汽油机提供动力，需要消耗150g汽油，此时汽油机的效率。
27．为了缓解眼睛疲劳，妈妈给小红购买了一款三挡电加热眼罩。如图甲所示。眼罩内有绝缘胶质，可紧贴眼部。图乙是它的简化电路图。电源电压为5V，眼罩的最大功率为10W，R1和R2为发热电阻且阻值相等。求：
（1）R1的阻值；
（2）将眼罩调至中挡加热时，2分钟可将60g绝缘胶质从15℃加热到25℃，若加热效率为90%，求绝缘胶质的比热容。
六、实验题
28．如图甲小明探究物质熔化和沸腾的实验。现把20g某种固体碾碎后放入试管中。放入温度计，再将试管放在装有水的烧杯中加热。根据实验数据画出的图像如图乙。
（1）安装图甲实验器材时，应按照______ （选“自上而下”或“自下而上”）的顺序进行；
（2）这种物质是______ （选填“晶体”或“非晶体”）B、C两点内能分别为E1、E2，则E1______ E2；
（3）这种物质的沸点是______ ；
（4）实验中，热量从火焰传递给水，却不会反过来传递，说明能量的转移具有______ 性；
（5）这种物质的液态比热容c=3.0×103 J/（kg⋅℃）。从熔化结束至刚沸腾吸收热量______ J。
29．小明利用如图器材探究光的反射规律。
实验次数
1
2
3
4
∠i
30°
40°
50°
60°
∠r
30°
40°
50°
60°
（1）把一个平面镜放在水平桌面上，再把一张硬纸板______ 立在平面镜上；
（2）使一束光贴着纸板沿CO方向射到O点，光线沿着OD方向射出。发现在纸板前从不同方向都可以看到纸板上入射光和反射光的光路，这是因为光在纸板上发生了______ （填“漫”或“镜面”）反射；
（3）用笔在硬纸板上标记出入射光和反射光的位置。改变入射光的角度，发现当入射光靠近法线时，反射光______ （填“靠近”或“远离”）平面镜；
（4）取下纸板，用量角器测量出入射角和反射角的大小，并记录于表中。分析数据可知，反射角______ 入射角；
（5）将硬纸板右半部分沿ON向前或向后折，在右侧纸板上______ （填“能”或“不能”）看到反射光。这个现象说明反射光线、入射光线和法线______ 。
30．为探究“力与运动的关系”，设计了如图所示的斜面实验，让小车从斜面滑到接触面分别为毛巾、棉布和木板的水平面上，观察小车在水平面上滑行的距离。
①实验中，让同一小车从同一斜面的相同位置由静止滑下，是为了使小车到达水平面时的______相同；
②比较甲、乙、丙三次实验，发现水平面阻力越小，小车滑行的速度改变的越________（选填“快”或“慢”）；如果水平面绝对光滑，物体受到的阻力为零，则物体将在水平面上做________（选填“匀速”或“变速”）直线运动；
③若三种情况下小车摩擦力做的功分别为W1、W2、W3，则三个功的大小关系是________：若三种情况下小车摩擦力做功的功率分别为P1、P2、P3，则三者的大小关系是_________。
31．小明想通过实验测量矿石的密度进行了如下操作：
（1）把天平放在水平桌面上，并将______ 移到标尺左端的零刻度线处，发现指针位置如图甲，此时应将平衡螺母向______ （填“左”或“右”）调节，使天平平衡；
（2）如图乙，矿石的质量是______ g；
（3）矿石放入量筒前后，量筒中水面位置如图丙，则矿石的体积为______ cm3，密度为______ kg/m3；
（4）若该矿石吸水，按以上步骤测量出矿石的密度将偏______ （填“大”或“小”）
（5）如图丁是小明同学中考物理实验操作“探究浮力的大小跟排开液体所受重力的关系”实验中想到用这种方法测物体密度，测力计在A、B、C、D四个步骤中的读数分别为G空桶=1N，F1=2N，G物=3N，F2=2N，ρ水=1.0×103 kg/m3，g=10N/kg。
①为了减小实验误差，合理的操作步骤顺序为______ （填序号）；
②按照最合理的操作顺序，测出圆柱体密度ρ柱=______ kg/m3。
32．探究活动小组的同学为了测小灯泡的电阻，选用的器材如下：电压恒为6V的电源，额定电压为3.8V的小灯泡、滑动变阻器、电流表、电压表、开关、若干导线。
（1）如图甲所示，小组同学设计的电路还有一条导线没完成，请你完成电路的连接；______
实验次数
1
2
3
电压/V
1.0
2.0
3.0
电流/A
0.2
0.32
电阻/Ω
（2）小组同学改变滑动变阻器滑片的位置，测量出三组电流和电压值如上表所示。第3次实验中电流表示数如图乙所示，第3次实验灯泡电阻为______Ω；
（3）探究小组的同学增加一个电阻箱R，设计了图丙所示的电路，探究电流与电压的关系。同小组的小王同学认为这个电路不能完成这个实验，因为此电路不能控制______ 一定；小李同学认为只需将电压表并联在______ （填“滑动变阻器”或“电阻箱”）两端即可完成实验。老师觉得小李的改动合理，同学们利用小李改动后的电路进行了如下实验：
A．保持______ 的电阻一定，改变______ 的阻值，分别读出电流表和电压表的示数。（以上两空填“R”或“R0”）
B．在实验过程中，发现电阻箱断路，此时若向右滑动滑动变阻器的滑片，电压表的示数将会______ （填“明显变大”、“明显变小”或“几乎不变”）。
C．换用完好的电阻箱，由实验可得出：当电阻一定时，电流与电压成正比。
（4）探究小组测量额定电压为2.5V的小灯泡L的额定功率，设计了如图丁所示的电路，电路中电源电压未知，R为电阻箱、R0为滑动变阻器，其最大阻值未知。
①为了实验顺利完成，指导老师让小组同学先对丁电路进行调节，测量出电源电压。小组同学想出了下面三种方案，其中可以测出电源电压的是______（多选）；
A．将R0的滑片调至最右端，R的阻值调为零，闭合开关S，读出此时电压表V1和V2的示数；
B．将R0的滑片调至最左端，R的阻值调为适当值，闭合开关S，读出此时电压表V2的示数；
C．闭合开关S，将R0的滑片调至最右端，R的阻值调为10Ω，读出此时电压表V1和V2的示数。
②通过正确的方法测量出电源电压为9V，老师要求小组同学将电阻箱R的阻值调节为10Ω。完成对小灯泡额定功率的测量，以下是小组同学的实验过程，请你补充完整。
A．调节R0的滑片，使电压表______ 的示数为6.5V，根据串联电路电压规律可知，此时小灯泡正常发光，再读出此时电压表______ 的示数为5.5V；（以上两空填“V1”或“V2”）
B．小灯泡的额定功率：P额=______W。
参考答案：
1．C
【详解】A．一层楼的高度在3m左右，普通教室的高度与此差不多，故A不符合题意；
B．10个鸡蛋的质量在
左右，受到的重力
故B不符合题意；
C．水在4℃时密度最大，所以冬季北方较深湖底的水温约为4℃，故C符合题意；
D．日光灯的额定功率在40W左右，一般台灯的额定功率约为日光灯额定功率的一半，在20W左右，故D不符合题意。
故选C。
2．A
【详解】A．光在同种均匀介质中沿直线传播，“海市蜃楼”是光在不均匀的空气中传播时发生折射形成的，故A符合题意；
B．拱桥在湖中的倒影是由光的反射形成的，故B不符合题意；
C．凸面镜对光线有发散的作用，应用在汽车的后视镜上，凸面镜成正立、缩小的虚像，能增大司机的视野范围，减少交通事故的发生，故C不符合题意；
D．能够看到不发光的物体，是因为物体反射的光射入人的眼睛，眼睛不是光源，不会发光，故D不符合题意。
故选A。
3．C
【详解】A．露的形成是液化现象，液化放热，故A错误；
B．雾凇的形成是凝华现象，凝华放热，故B错误；
C．香气四溢说明分子在不停地做无规则运动，这是分子的扩散现象，故C正确。
D．蜡炬是非晶体，蜡炬成灰泪始干是非晶体的熔化，故D错误。
故选C。
4．B
【详解】根据题可知，自动破窗器的工作原理是通电导体在磁场中受力运动。
A．通电导线周围存在磁场，这是电流的磁效应，故A不符合题意；
B．当开关闭合时，磁场对通电导体有力的作用，与自动破窗器的工作原理相同，故B符合题意；
C．闭合电路的部分导体在磁场中切割磁感线可产生感应电流，这是电磁感应现象，故C不符合题意；
D．动圈式话筒是利用电磁感应原理工作的，故D不符合题意。
故选B。
5．D
【详解】A．球离开手后会继续向前飞行，是因为球具有惯性，故A错误；
B．球在地面上滚动时受到的重力和摩擦力方向不在同一条直线，故不是一对平衡力，故B错误；
C．球运动到最高点时惯性依然存在，故C错误；
D．球在飞行过程中，若所受外力突然消失，根据牛顿第一定律可知球将做匀速直线运动，故D正确。
故选D。
6．B
【详解】A．火箭的质量不变，速度增大，动能增大，高度不断增大，重力势能增大，故它的机械能增大。故A正确，不符合题意；
B．因为燃料的热值是燃料的特性，与燃料的质量和燃烧程度无关，所以火箭在发射升空时，燃料燃烧过程中热值不变，故B错误，符合题意；
C．火箭升空时喷气式发动机向下喷出高温气体，同时高温气体对火箭产生一个向上的推力，利用了物体间力的作用是相互的原理。故C正确，不符合题意；
D．电磁波可以传递信息，地面控制中心通过电磁波向火箭发送指令，故D正确，不符合题意。
故选B。
7．C
【详解】由图可知，电阻R2和滑动变阻器R1串联，电压表测变阻器R1两端的电压，电流表测电路中的电流。
A．将滑动变阻器的滑片P向左滑动，变阻器连入电路中的电阻变小，故A错误；
BCD．变阻器连入电路中的电阻变小，根据电阻的串联可知，总电阻变小，由可知，电路中的电流变大，即电流表示数变大，根据U=IR可知，R2两端的电压变大，根据串联电路电压的规律可知，滑动变阻器两端的电压变小，即电压表示数变小，故BD错误，C正确。
故选C。
8．D
【详解】A．由图知，承担重物绳子的段数，由和可得总功
故A错误；
B．拉力F的功率
故B错误；
C．克服物体重力做的有用功
滑轮组的机械效率
故C错误；
D．额外功
克服动滑轮重力做的额外功
绳重可忽略不计，所以克服动滑轮与轴的摩擦所做额外功
故D正确。
故选D。
9．BCD
【详解】A．整个过程中，c球的运动方向和速度大小都发生了变化，所以c球的运动状态改变，故A错误；
B．a球上升过程中，质量不变，速度变小，高度增加，故动能减小，重力势能增大，故B正确；
CD．乒乓球发球机在同一高度以相同的初速度朝不同方向分别发出a、b、c三个球，由于乒乓球到达球台时所处的高度和速度都相同，则机械能是相同的；不计空气阻力，三个小球的机械能是守恒的，所以三个小球到达桌面时的机械能相同，由于高度相同，重力势能相同，则动能也相同，所以三球到达乒乓球台的速度相同，故CD正确。
故选BCD。
10．ABC
【详解】A．图1中三脚插头接入三孔插座后，金属外壳接地，能防止万一外壳带电时对人造成伤害，故A正确；
B．图2是空气开关，当家庭电路中电流过大或者发生短路时空气开关会自动切断电路，故B正确；
C．图3是漏电保护器，当站在地上的人接触火线时，火线和零线中的电流不相等，漏电保护器会自动切断电路，保护人身安全，故C正确；
D．图4中的电路断开开关时，手接触点M，人体与火线是连通的，当人直接或间接接触火线时就会发生触电事故，故D错误。
故选ABC。
11．AC
【详解】A．两个相同的溢水杯内分别装满水和盐水，溢水杯中液体的深度相同，且
根据可知未放入土豆时，水对甲杯底部的压强小于盐水对乙杯底部的压强，根据可知未放入土豆时，水对甲杯底部的压力小于盐水对乙杯底部的压力，故A正确；
C．放入土豆后，因同一土豆分别浸没在液体中，则土豆排开液体的体积相同，且
根据可知土豆在甲杯中受到的浮力小于土豆在乙杯中受到的浮力，故C正确；
B．未放入土豆时，对桌面的压力
因两溢水杯中水和盐水的体积相同，且
根据可知未放入土豆时，甲杯对桌面的压力较小；放入土豆后，对桌面的压力
因为
所以放入土豆后，容器对桌面的压力不变，仍然是甲杯对桌面的压力较小，根据可知放入土豆后，甲杯对桌面的压强小于乙杯对桌面的压强，故B错误；
D．根据阿基米德原理可知土豆在甲杯中排开水的重力小于土豆在乙杯中排开盐水的重力，
若a中水对桶底压力与b中盐水对桶底的压力相等，说明b的侧壁承担了一部分盐水的重力，所以小桶b的形状应与c相同，故D错误。
故选AC。
12．ABC
【详解】A．闭合开关，灯泡和两电阻串联接入电路，电压表测灯泡和定值电阻两端的电压，移动滑片至最右端，此时电压表示数为14V，此时滑动变阻器接入电路的电阻为0，此时的电压表示数即电源电压，所以电源电压为14V，故A正确；
B．将变阻器的滑片置于最左端，滑动变阻器接入电路最大阻值，电压表示数为8V，串联电路总电压等于各部分电压之和，所以滑动变阻器两端的电压
由欧姆定律可得滑动变阻器的最大阻值
故B正确；
C．滑动变阻器接入电路的阻值最小时，通过电路的电流最大，由知道，此时电路的功率最大，所以调节过程中整个电路的最大功率为
故C正确；
D．当电压表示数为8V时，定值电阻两端的电压
此时灯泡两端的电压
灯泡的功率为
故D错误。
故选ABC。
13． 信息 重力势能 蓝
【详解】[1]球迷用“1234，我爱辽篮”表现出对辽篮的挚爱，是利用声音将信息表达出来，说明声音可以传递信息。
[2]向上运动时，速度减小，高度增加，动能减小，势能增大，是动能转化为重力势能。
[3]色光的三原色可混合成各种颜色，电视机前的观众可以在屏幕上看到五颜六色的画面，这些颜色是三原色：红、绿、蓝三种色光混合而成的。
14． 化学能转化为动能(或机械能) 具有惯性 声源
【详解】[1]子弹在枪膛内运动是火药燃烧的化学能转化成内能，推动子弹做功，即转化成子弹的机械能。
[2]由于惯性，子弹离开枪膛后，仍然会继续向前运动。
[3]无声手枪是在枪膛上装有消声器，属于在声源处减弱弹药爆炸的噪声。
15． 非平衡力 增大 减小
【详解】[1]飞船加速上升时，速度大小改变，运动状态改变，处于非平衡状态，受非平衡力。
[2]质量不变，速度变大，则动能变大；同时高度变大，其重力势能变大；因机械能等于动能与势能的总和，所以它的机械能增大。
[3]当空间站组合体在运行轨道上由近地点向远地点运行的过程中（如图乙所示），空间站组合体速度减小，质量不变，它的动能减小。
16． 实 大于 热传递
【详解】[1][2]投影仪镜头相当于是一个凸透镜，当物距在一倍焦距和二倍焦距之间时，物距大于凸透镜的焦距，成倒立、放大的实像，像距在二倍焦距之外。
[3]吹热风可有效的防止挡风玻璃上起雾，雾是由于水蒸气液化形成的，水蒸气液化时吸收热量，是通过热传递的方式改变内能的。
17． 小 大气压
【详解】[1][2]根据流体流速和压强的规律可知，风帽转动时其内部空气流速变大、压强变小，所以室内的污浊气体在大气压的作用下被排出。
18． 接地 摩擦起电 1.25
【详解】[1]空调的金属外壳应该接地，这样可防止因外壳漏电而发生触电事故。
[2]空调风扇的扇叶在转动过程中与空气摩擦带上了电荷，吸引灰尘，使灰尘附着在扇叶上。
[3]因为电能表表盘数据“660r/(kW·h)”表示电路中用电器每消耗1kW·h的电能，电能表转盘转过600r，所以电能表转盘转48r，空调消耗的电能为
空调工作的时间为
t=6min=0.1h
空调的功率为
根据得，只接入空调情况下消耗1kW·h的电能空调工作的时间为为
19． 不可再生
【详解】[1]由阿基米德原理可得潜艇受到的浮力为
[2]潜艇受到海水的压强为
[3]核能是清洁不可再生能源。
20． 电能 化学能 1
【详解】[1][2]通过题意可知，当踩刹车时，有部分能量通过驱动电机反转为发电机向蓄电池充电，实质上是机械能转化为电能，再转化为化学能，储存在电池里。
[3]根据二力平衡条件求牵引力
高速行驶时牵引力做的功
有效利用的能量
汽油燃烧放出的总能量
，
由可得消耗的汽油
21． 10 12 14.4
【详解】[1][2]由电路图可知，与串联，电压表测两端的电压，电流表测电路中的电流。由图像可知，当电路中的最小电流
时，的电功率
由可得，的最大电阻
由图像可知，当电路中的电流为
时，因的电功率
由可得，此时接入电路的电阻
根据串联电路中总电阻等于各分电阻之和和可得，电源的电压
-------------①
当电路中的电流
时，电源的电压
-------------②
解得
电源电压
[3]当滑片位于最右端时电路为的简单电路，此时电路中的总电阻最小，电路消耗的最大功率
22． 向上运动 走马灯工作原理与汽油机做功冲程相同 影子是由光的直线传播形成的
【详解】（1）[1]点燃蜡烛时，气体温度升高，气体的密度变小，热空气就会向上运动，运动的热空气推动纸风车和固定在转轴上的纸马转动。
（2）[2]运动的热空气对外做功，将内能转化为机械能，该冲程和四冲程汽油机的做功冲程的能量转化相同。
（3）[3]在灯笼外面罩上纸或者白布等，上面有纸马的影子，影子是由光的直线传播形成的。
23．
【详解】（1）（2）武者在如图位置静止时受到的重力竖直向下，支持力垂直于斜坡向上，从重心O点开始，分别沿重力和支持力的方向画一条有向线段，并分别用G和表示，即为武者受到的重力和支持力的示意图；武者在如图位置静止时对斜坡压力的作用点在斜坡上，方向垂直于斜坡向下，因为斜坡对武者的支持力与武者对斜坡的压力是一对相互作用力，所以二者大小相等，如图所示：
24．
【详解】小昕看到水中的“花”是光的反射现象，所以过A点做关于水面的对称点C，连接C点和人眼交水面于O点，则O点为反射点，连接AO为反射光路的入射光线；小昕看到水中的“鱼”，是光的折射现象，A、B的像在同一点，连接BO为折射光路的入射光线，如下图所示：
25．
【分析】只有当“光控开关”、“声控开关”都闭合了灯才能亮，由此判断两开关与灯泡的连接情况；螺丝灯口的接法：火线接入灯尾金属点，零线接入螺旋套．对于三孔插座的接线方法是要求“左零右火上接地”．
【详解】由题意知：只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地，如图所示：
26．（1）2×105Pa；（2）5m/s；（3）30%
【详解】解：（1）清扫车停在水平路面上，对地面的压力为
根据可得，清扫车对地面的压强为
（2）由于清扫车做匀速直线运动，所以牵引力和阻力是一对平衡力，即
根据
可知，此时清扫车的速度为
（3）清扫车在水平地面上匀速行驶690s所做的有用功为
汽油完全燃烧放出的热量为
汽油机的效率为
答：（1）清扫车静止在水平地面上时，对地面的压强为2×105Pa；
（2）清扫车在水平地面上匀速行驶时，功率为3000W，此时清扫车的速度为5m/s；
（3）若换用汽油机提供动力，需要消耗150g汽油，此时汽油机的效率为30%。
27．（1）5Ω；（2）0.9×103 J/(kg⋅℃)
【详解】解：（1）由图乙可知，闭合，接a时，和并联，根据并联电路的电阻特点可知，此时电路中的总电阻最小，由可知，电路中的总功率最大，电加热眼罩处于高挡；由于和为发热电阻且阻值相等，则、的电功率相等，则
所以，的电功率
由可知，的阻值
（2）当断开、接b时，、串联，根据串联电路的电阻特点可知，此时电路中的总电阻最大，总功率最小，电加热眼罩处于低挡；当闭合、接b时，只有工作，电加热眼罩处于中挡，则
电加热眼罩中挡工作消耗的电能
由可知，绝缘胶质吸收的热量
由可知，绝缘胶质的比热容
答：（1）R1的阻值为；
（2）绝缘胶质的比热容为。
28． 自下而上 晶体 < 90℃ 方向 2400
【详解】（1）[1]酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，在安装图甲实验器材时，应按照自下而上的顺序进行。
（2）[2][3]BC过程表示该物质在熔化过程中吸收热量、温度不变，所以物质是晶体；在熔化过程中，吸热，内能变大，所以该物质在B点时的内能小于在C点时的内能，则。
（3）[4]DE段是物质的沸腾过程，沸点为。
（4）[5]实验中，热从火焰传递给水，却不会反过来传递，说明能量的转移具有方向性。
（5）[6]由图知，，，从熔化结束至刚沸腾吸收热量
29． 竖直 漫 远离 等于 不能 在同一平面内
【详解】（1）[1]把一个平面镜放在水平桌面上，硬纸板需要和水平桌面垂直，因此应将硬纸板竖直立在平面镜上。
（2）[2]在不同方向都可以看到纸板上入射光和反射光的光路，这是因为光在纸板上发生了漫反射的缘故。
（3）[3]如图所示，将入射光沿着顺时针方向移动，逐渐靠近法线ON，反射光也逐渐靠近法线ON，也就是说，反射光逐渐远离平面镜。
（4）[4]比较入射角和反射角可以得出：光反射时，反射角等于入射角。
（5）[5][6]将硬纸板右半部分沿ON向前或向后折，此时反射光线与入射光线在同一平面内，但纸板不在同一平面内，所以在纸板上看不到反射光，说明了反射光线、入射光线与法线在同一平面内。
30． 速度 慢 匀速 W1=W2=W3 P1＞P2＞P3
【详解】[1]实验中，让同一小车从同一斜面的相同位置由静止滑下，小车质量相同，滑下时的高度相同，重力势能相同，动能为0，小车下滑过程中，重力势能转化为动能，小车到达水平面的动能相同，则小车到达水平面时的速度相同。
[2]比较甲、乙、丙三次实验，发现水平面阻力越小，小车滑行的速度改变的越慢，小车滑行距离越远。
[3]如果水平面绝对光滑，物体受到的阻力为零，则物体的运动状态不发生改变，将在水平面上做匀速直线运动。
[4]若三种情况下，小车到达水平面的动能相同，小车最终静止，小车的动能用于克服摩擦力做功，摩擦力做的功分别为W1、W2、W3，则三个功的大小关系是
[5]若三种情况下小车摩擦力做功的功率分别为P1、P2、P3，小车在毛巾表面受到的摩擦力最大，运动到静止的时间最短；小车在木板表面受到的摩擦力最小，运动到静止的时间最长，由得
31． 游码 左 52.4 20 2.62×103 大 ACBD 3×103
【详解】（1）[1][2]使用天平之前，首先把天平放在水平桌面上，游码移到标尺左端的零刻度线处，由题意可知，天平向左端上翘，所以平衡螺母向左调节，使天平平衡。
（2）[3]物体质量等于砝码质量和游码示数之和，游码分度值为0.2g，故矿石质量为
m=m码+m游=50g+2.4g=52.4g
（3）[4]矿石放入前，量筒中水的体积为
V1=20mL=20cm3
矿石放入水中浸没，量筒中的体积为
V2=40mL=40cm3
则矿石的体积为
V=V2-V1=40cm3-20cm3=20cm3
[5]矿石的密度为
（4）[6]若该矿石吸水，会导致测得的体积偏小，根据密度公式可知，测量出的矿石密度将偏大。
（5）[7]为了减小误差，在小桶接水前，应先测出其重力，所以合理的实验顺序为ACBD。
[8]圆柱体的质量
圆柱体浸没在水中所受的浮力
F浮=G物-F1=3N-2N=1N
根据阿基米德原理得，圆柱体的体积
圆柱体的密度
32． 7.5 灯丝电阻 电阻箱 R R0 几乎不变 AB V1 V2 0.75
【详解】（1）[1]在测量小灯泡的电阻实验中，灯泡、滑动变阻器和电流表串联，由图乙知，选用小量程，电压表并联在灯泡两端，如图所示：
（2）[2]第3次实验中电流表示数如图乙所示，电流表选用0~0.6A小量程，分度值0.02A，其示数为0.4A，此时灯泡的电压为3V，则小灯泡的电阻为
（3）[3][4]在探究电流与电压的关系实验中，要控制电阻的阻值不变，因灯丝的电阻随温度的变化而变化，即不能控制灯丝电阻一定，所以这个电路不能完成这个实验；在实验中电阻箱的阻值可保持不变，故只需将电压表并联在电阻箱两端即可完成实验。
[5][6]A．在探究电流与电压的关系实验中，要控制电阻的阻值不变，故保持电阻箱R的电阻一定，改变变阻器R0的阻值，分别读出电流表和电压表的示数。
[7]B．在实验过程中，发现电阻箱断路，此时电压表串联在电路中测电源电压，因电源电压不变，故向右滑动滑动变阻器的滑片，电压表的示数将会几乎不变。
（4）[8]①A．将R0的滑片调至最右端，R的阻值调为零，此时灯泡和变阻器R0串联，电压表V1测R0两端的电压，V2测灯泡两端的电压；闭合开关S，读出此时电压表V1和V2的示数；根据串联电路的电压规律，电源电压等于V1和V2的示数之和，故A符合题意；
B．将R0的滑片调至最左端，R的阻值调为适当值，此时R0的阻值为0，灯泡和电阻箱R串联，电压表V2测灯泡和R两端电压，即电源电压，所以闭合开关S，读出此时电压表V2的示数即为电源电压，故B符合题意；
C．闭合开关S，将R0的滑片调至最右端，R的阻值调为10Ω，此时灯泡、R和R0串联，电压表V1测R和R0两端的电压，V2测R和灯泡两端的电压；由于无法得到R两端的电压，所以无法测出电源电压，故C不符合题意；
故选AB。
[9][10][11]②测出了电源电压为9V，并将电阻箱R的阻值调节为10Ω，已知小灯泡的额定电压为2.5V；闭合开关后，灯泡、R和R0串联，电压表V1测R和R0两端的电压，电压表V2测灯泡和R两端的电压；调节R0的滑片，当小灯泡正常发光时，灯泡两端的电压为，根据串联电路的电压规律可得此时电压表V1的示数为
即V1的示数为6.5V时，小灯泡正常发光；再读出此时电压表V2的示数为5.5V，根据串联电路电压规律，则变阻器两端的电压为
电阻箱R两端的电压为
由串联电路的电流特点和欧姆定律可得
则小灯泡的额定功率
相关试卷
2023-2024学年辽宁省葫芦岛市建昌县九年级（上）期末物理试卷（含解析）： 这是一份2023-2024学年辽宁省葫芦岛市建昌县九年级（上）期末物理试卷（含解析），共21页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
2022年辽宁省葫芦岛市连山区中考二模物理试题（解析版）： 这是一份2022年辽宁省葫芦岛市连山区中考二模物理试题（解析版），共30页。
2023年辽宁省葫芦岛市绥中县中考二模物理试题（含解析）： 这是一份2023年辽宁省葫芦岛市绥中县中考二模物理试题（含解析），共28页。试卷主要包含了单选题，多选题，填空题，作图题，简答题，计算题，实验题等内容，欢迎下载使用。
