2022-2023学年吉林省长春108中八年级（下）期末物理试卷
1. 下列现象能说明分子在不停地做无规则运动的是(    )
A. 花香扑鼻 B. 烟雾缭绕 C. 尘土飞扬 D. 瑞雪纷飞
2. 下列物品中，在通常情况下都是导体的是(    )
A. 玻璃、大地、塑料 B. 橡胶、白醋、硬币 C. 人体、铁丝、石墨 D. 陶瓷、铁棒、盐水
3. 下列现象，不属于摩擦起电的是(    )
A. 干燥的天气里，衣服表面容易吸附灰尘
B. 用塑料梳子梳头，头发会随着梳子飘起来
C. 在 地球南北极附近地区，常常出现极光
D. 冬天，解脱毛衣，能看到闪光和听见噼啪声音
4. 下列四个事例中，属于利用热传递方式改变物体内能的是(    )
A. 用锯条锯木板，锯条温度升高 B. 用暖水袋捂手，手变暖和
C. 用打气筒打气，打气筒筒壁发热 D. 在砂轮上磨刀，火星四溅
5. 沿海地区的昼夜温差较小，而内陆地区(尤其是沙漠)的昼夜温差较大，这主要是因为(    )
A. 水的内能多，沙石的内能少 B. 水的导热性好，沙石的导热性差
C. 水的比热容大，沙石的比热容小 D. 水吸收的热量多，沙石吸收的热量少
6. 关于分子热运动和内能，下列说法正确的是(    )
A. 铁的质量越大，铁的比热容越大
B. 煮粽子，闻到粽香说明分子在不停地做无规则的运动
C. 内燃机压缩冲程中，内能转化为机械能
D. 木工锯木块时，锯条会发烫是通过热传递改变内能

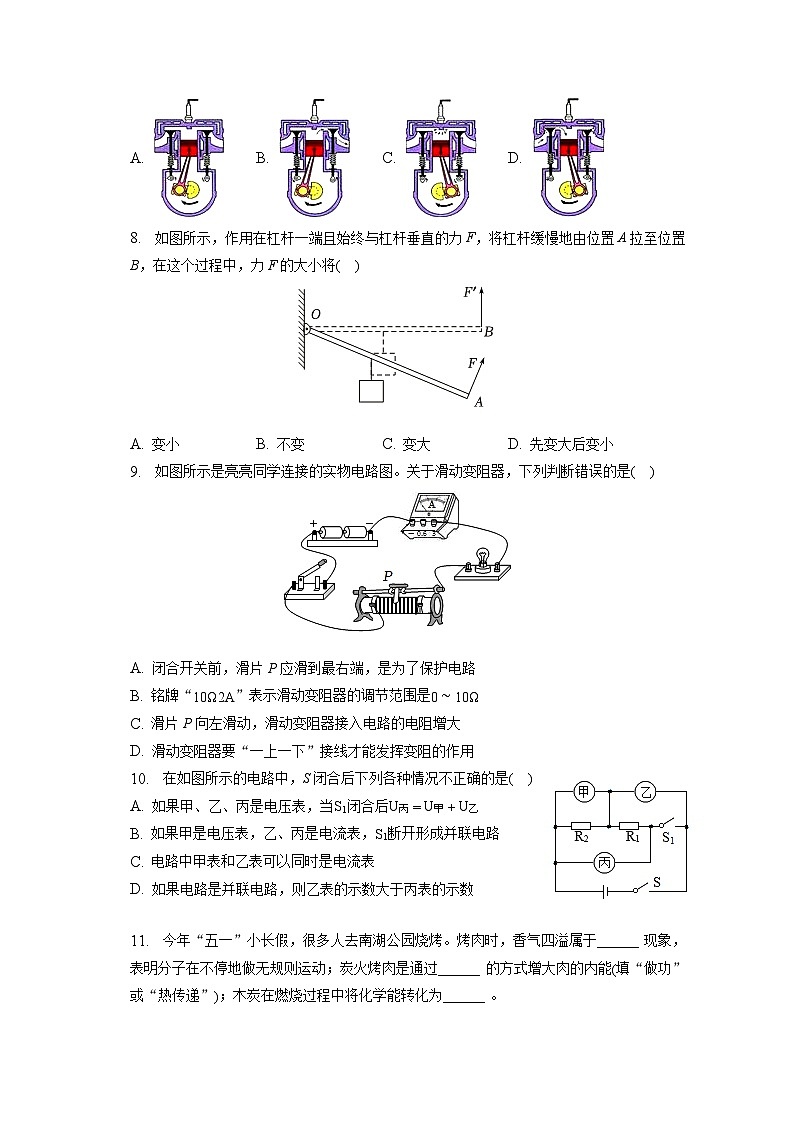

7. 如图所示，吹气球时，气球没握住飞跑了！捡起气球会发现它的嘴部温度变低了，该过程与内燃机四冲程中相同的是(    )
A. B. C. D.
8. 如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，在这个过程中，力F的大小将(    )

A. 变小 B. 不变 C. 变大 D. 先变大后变小
9. 如图所示是亮亮同学连接的实物电路图。关于滑动变阻器，下列判断错误的是(    )

A. 闭合开关前，滑片P应滑到最右端，是为了保护电路
B. 铭牌“10Ω2A”表示滑动变阻器的调节范围是0∼10Ω
C. 滑片P向左滑动，滑动变阻器接入电路的电阻增大
D. 滑动变阻器要“一上一下”接线才能发挥变阻的作用
10. 在如图所示的电路中，S闭合后下列各种情况不正确的是(    )
A. 如果甲、乙、丙是电压表，当S1闭合后U丙=U甲+U乙
B. 如果甲是电压表，乙、丙是电流表，S1断开形成并联电路
C. 电路中甲表和乙表可以同时是电流表
D. 如果电路是并联电路，则乙表的示数大于丙表的示数

11. 今年“五一”小长假，很多人去南湖公园烧烤。烤肉时，香气四溢属于______ 现象，表明分子在不停地做无规则运动；炭火烤肉是通过______ 的方式增大肉的内能(填“做功”或“热传递”)；木炭在燃烧过程中将化学能转化为______ 。

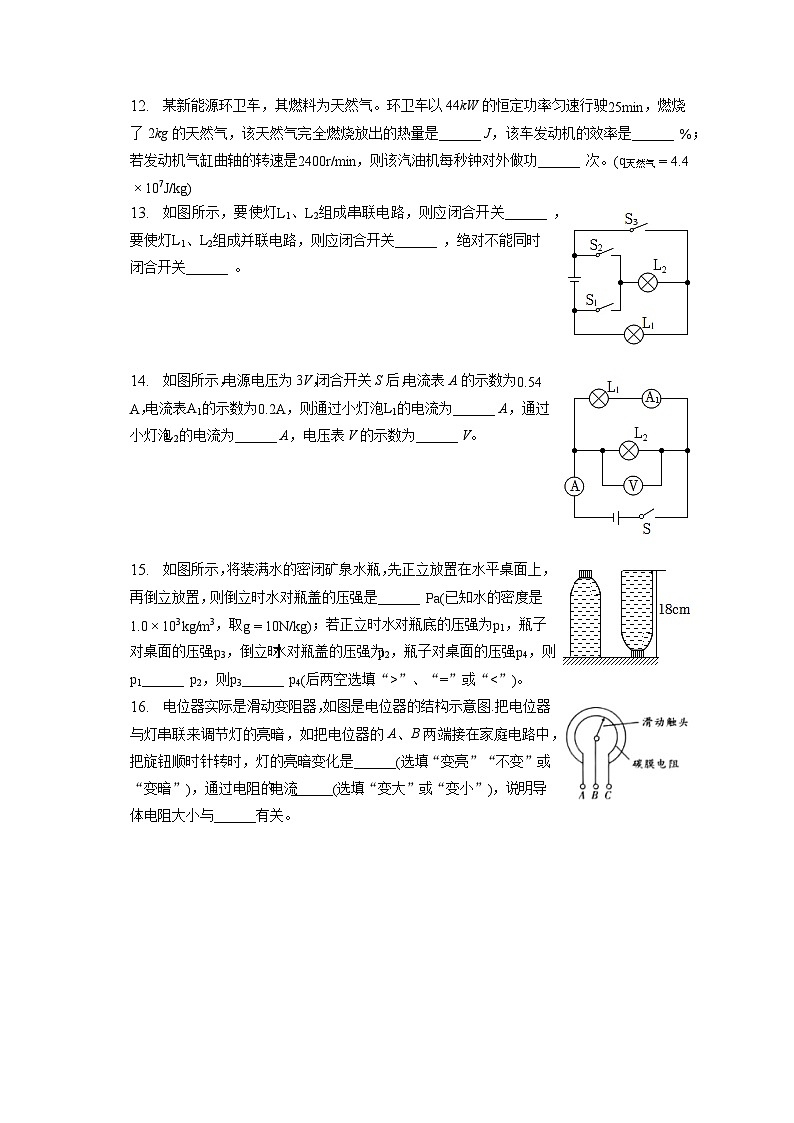

12. 某新能源环卫车，其燃料为天然气。环卫车以44kW的恒定功率匀速行驶25min，燃烧了2kg的天然气，该天然气完全燃烧放出的热量是______ J，该车发动机的效率是______ %；若发动机气缸曲轴的转速是2400r/min，则该汽油机每秒钟对外做功______ 次。(q天然气=4.4×107J/kg)
13. 如图所示，要使灯L1、L2组成串联电路，则应闭合开关______ ，要使灯L1、L2组成并联电路，则应闭合开关______ ，绝对不能同时闭合开关______ 。


14. 如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表A1的示数为0.2A，则通过小灯泡L1的电流为______ A，通过小灯泡L2的电流为______ A，电压表V的示数为______ V。


15. 如图所示，将装满水的密闭矿泉水瓶，先正立放置在水平桌面上，再倒立放置，则倒立时水对瓶盖的压强是______ Pa(已知水的密度是1.0×103kg/m3，取g=10N/kg)；若正立时水对瓶底的压强为p1，瓶子对桌面的压强p3，倒立时水对瓶盖的压强为p2，瓶子对桌面的压强p4，则p1______ p2，则p3______ p4(后两空选填“>”、“=”或“<”)。
16. 电位器实际是滑动变阻器，如图是电位器的结构示意图.把电位器与灯串联来调节灯的亮暗，如把电位器的A、B两端接在家庭电路中，把旋钮顺时针转时，灯的亮暗变化是______(选填“变亮”“不变”或“变暗”)，通过电阻的电流______(选填“变大”或“变小”)，说明导体电阻大小与______有关。
17. 如图甲、乙所示是“探究水和食用油吸热能力”的实验装置。

(1)实验中应质量______ (填“相同”或“不相同”)的水和食用油，分别倒入两个相同的烧杯中。使用两个规格相同的电加热器分别加热水和食用油。实验中通过______ 来比较水和食用油吸收热量的多少。
(2)图丙是根据实验数据画的水与食用油的温度随时间变化的图像，则图像______ 反应的是水的吸热升温情况(填“A”或“B”)。
(3)物质的这种特性用物理量比热容来描述，分析图丙可知，水和食用油的比热容之比为______ 。
18. 如图所示，小珠和小海在研究串联电路的电压的关系时，用三节干电池串联做电源。
L1两端电压/V
L2两端电压/V
串联总电压/V
1.4
3.1
4.5
(1)连接电路时，开关应首先______ 。
(2)闭合开关前，发现电压表的指针指在了“0”刻度的左侧，原因是______ 。
(3)如图所示闭合开关，发现L1不发光，L2比较亮，电压表示数为零，则电路的故障可能是______ 。
(4)他们排除故障后继续实验，得出了上表所示的一组数据，小珠同学依据本次实验数据可以得出的实验结论是______ ；这个实验在设计方案上存在的不足之处是______ 。
19. 用滑动变阻器改变小灯泡的亮度：

(1)要求滑动变阻器向左移动时能使灯亮度变暗。请用笔画线代替导线连接如图1实物图，并在图2虚线框中画出相应的电路图。
(2)开关闭合前，滑动变阻器的滑片P应滑到______ (填“A”或“B”)端。
(3)想使小灯泡变亮，滑片应向______ (填“左”或“右”)端滑动，电流表的示数将______ 。
(4)开始实验后，小明同学发现移动滑片P时，灯忽亮忽熄，这可能是______ 。
20. 同学们学习浮力相对应的物理知识后，想利用浮力知识来测金属块的密度，于是找刻度尺，水槽、柱形的薄玻璃杯等器材，进行如下实验：
(1)将玻璃杯漂浮在盛有水的玻璃水槽中，如图1甲所示，用刻度尺测出此时水槽中水的深度为h1，此时玻璃杯所受重力G和所受浮力F浮的关系为G ______ F浮；(填“>”、“<”或“=”)；
(2)将金属块轻轻放入水槽中，如图1乙所示，用刻度尺测出此时水槽中水的深度为h2；
(3)将金属块从水槽中取出，平稳放在烧杯中，如图1丙所示，用刻度尺测出此时水槽中水的深度为h3，比较图1乙中液体对水槽底部的压强p2和图1丙中液体对水槽底部的压强p3，则p3______ p2(填“>”、“<”或“=”)；
(4)已知水的密度为ρ水，则大泽测出金属块的密度表达式为ρ=______ (用已知的物理量表示)；
(5)同组的其他同学对实验过程提出质疑，认为将金属块从水中取出时会沾水、导测量的密度会产生误差，你认为由于金属块沾水会导致大泽测出金属块的密度将______ (填“偏大”、“偏小”或“无影响”)；

(6)实验后同学们思考可以通过别的方法测量液体的密度，现在同学们利用弹簧测力计、烧杯、一个金属块、水、盐水等器材、设计并进行了图2的探究实验：请通过推理计算出盐水的密度。(写出必要的文字说明、表达式及最后结果，g取10N/kg)
21. 如图所示，搬运工人在10s内将重为450N的重物匀速提升2m，不计绳重和摩擦，所用拉力为250N。求：
(1)拉力F做功的功率；
(2)此过程中动滑轮的机械效率。



答案和解析

1.【答案】A
【解析】解：由于分子的体积很小，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现。因此，烟雾缭绕、尘土飞扬、瑞雪纷飞都不是扩散现象，是宏观物体的机械运动，不能说明分子在不停地做无规则运动，而花香扑鼻能说明分子在不停地做无规则运动，故A符合题意，BCD不符合题意。
故选：A。
分子是构成物质的一种微粒，微粒很小，肉眼是看不到的，并且在做永不停息地运动。生活中的扩散等现象都是由于分子不断运动的结果。
无论是气体、液体还是固体，它们的分子在永不停息地做无规则运动，分子运动是肉眼看不见的，要把它与机械运动区别开来。

2.【答案】C
【解析】解：A、玻璃、塑料不容易导电，属于绝缘体；大地容易导电，属于导体，故A不符合题意；
B、橡胶不容易导电，属于绝缘体；白醋是水溶液，容易导电，硬币容易导电，属于导体，故B不符合题意；
C、人体、铁丝、石墨容易导电，属于导体，故C符合题意；
D、陶瓷不容易导电，属于绝缘体；盐水是盐的水溶液，容易导电，铁棒容易导电，属于导体，故D不符合题意。
故选：C。
容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、塑料、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限。
本题考查了导体和绝缘体的概念，属于基础知识。

3.【答案】C
【解析】解：A、B、D答案中都有摩擦的过程，最终使两个不同的物体带上了不同的电荷，而发生了相互吸引，是摩擦起电现象，故ABD错误；
C、在地球南北极附近地区，常常出现极光吸引，并不是摩擦起电，故C正确；
故选：C。
摩擦起电的实质是电荷的转移，没有发生电荷转移的现象一定不是摩擦起电。
本题考查静电现象，要求掌握常见的静电现象。

4.【答案】B
【解析】解：A、锯木板时锯条发烫，克服摩擦力做功，将机械能转化为内能，属于做功改变物体的内能，故A错误；
B、用暖水袋捂手，手变暖和，属于热传递改变物体的内能，故B正确；
C、用打气筒打气，克服摩擦力做功，打气筒筒壁发热，属于做功改变物体的内能，故C错误；
D、在砂轮上磨刀，火星四溅，属于做功改变物体的内能，故D错误。
故选：B。
改变物体内能有两种方式：做功和热传递。做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化，热传递实质是内能从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分，其实质是内能的转移。
解决此类问题要知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。

5.【答案】C
【解析】解：因为沙子的比热容较小、水的比热容较大，白天，吸收热量后，沙子的温度升高的多，气温较高；夜晚，放出热量后，沙子的温度下降的多，气温较低；所以沿海地区昼夜温差较小，而内陆地区(尤其是沙漠)的昼夜温差较大。
故选：C。
因为沙子的比热容比水的小，白天，相同质量的不同物质，吸收相同的热量后，比热容小的温度升高的多；夜晚，相同质量的不同物质放出相同的热量后，比热容小的温度下降的多，气温较低，据此回答产生这种气候的原因。
本题是“比热容知识”的一个应用，我们要学会使用所学物理知识来解释我们生活中的有关现象。

6.【答案】B
【解析】解：A、比热容的大小与物质的种类、状态有关，与质量无关，铁的质量变大，铁的比热容大小不变，故A错误；
B、粽香四溢，能闻到粽香是由于分子在不停地做无规则运动，故B正确；
C、内燃机在压缩冲程中，机械能转化为内能，内燃机的做功冲程中，内能转化为机械能，故C错误；
D、木工锯木块时，锯条克服摩擦做功，锯条会发烫是通过做功改变物体的内能，故D错误。
故选：B。
(1)比热容的大小与物质的种类、状态有关，与质量无关；
(2)构成物质的分子在不停地做无规则运动；
(3)内燃机在压缩冲程中，机械能转化为内能；
(4)改变内能的方法：做功和热传递。
本题考查了比热容的大小、能量的转化、改变内能的方法、分子动理论的相关内容，属于基础题。

7.【答案】C
【解析】解：气球内的气体向外喷出，气体对外做功，气体的内能转化成球的机械能，球内气体的温度降低，汽油机的做功冲程中也是将内能转化为机械能，二者的能量转化情况相同；
A中两个气门关闭、活塞上行，为压缩冲程；B中排气门打开，为排气冲程；C中两个气门关闭、活塞下行，为做功冲程；D中进气门打开，为吸气冲程，故C正确。
故选：C。
气球内的气体向外喷出，气体对外做功，内能转化成球的机械能，球内气体的温度降低；在汽油机的做功冲程中，将内能转化为机械能。
本题通过小小的气球来进行实验，考查了做功与能量转化的判断，难度不大。

8.【答案】C
【解析】解：如图所示：

在杠杆缓慢由A到B的过程中，动力臂OA(即拉力F的力臂)不变，阻力G的大小不变，而阻力臂L(即重力G的力臂)却逐渐增大；
由杠杆的平衡条件知：F⋅OA=G⋅L，当OA、G不变时，L变大，那么F也变大，即拉力F在这个过程中逐渐变大。
故选：C。
通过作图比较A、B两位置阻力G力臂的长短。然后再通过杠杆的平衡条件来分析动力的变化。
本题考查学生对杠杆平衡条件的理解和灵活运用，能准确判断阻力臂和动力臂的变化情况是本题的关键。

9.【答案】C
【解析】解：
A、闭合开关前，滑片P应滑到最右端，此时滑动变阻器接入电路的电阻最大，这样做的目的是保护电路，故A正确；
B、滑动变阻器铭牌标有“10Ω2A”，10Ω表示滑动变阻器连入电路的最大电阻是10Ω，则滑动变阻器的调节范围是0∼10Ω，故B正确；
C、滑片P向左滑动，滑动变阻器接入电路的电阻减小，故C错误；
D、滑动变阻器接入电路中，采用要“一上一下”的接线方法，故D正确。
故选：C。
(1)闭合开关前，滑动变阻器阻值应调至最大；
(2)滑动变阻器的铭牌上标有滑动变阻器的最大阻值和允许通过的最大电流；
(3)闭合开关前，滑动变阻器阻值调至最大；
(4)滑动变阻器要“一上一下”的接法。
本题考查了滑动变阻器的作用、连接方式，属于基础知识，要掌握。

10.【答案】C
【解析】解：
A、如果甲、乙、丙是电压表，当S1闭合后，两电阻串联，甲电压表测R2两端的电压，乙电压表测R1两端的电压，丙电压表测电源两端的电压，根据串联电路的电压规律可知，U丙=U甲+U乙，故A正确；
B、如果甲是电压表，乙、丙电流表，S1断开时，R1与R2并列连接，即为并联，甲电压表测电源两端的电压，乙电流表测干路电流，丙电流表测R1支路的电流，故B正确；
C、电路中甲表和乙表同时是电流表时，电流从电源正极出发经甲、乙两电流表回到电源的负极，会造成电源短路，故C错误；
D、如果电路是并联电路，由B选项的解答可知，甲是电压表，乙、丙电流表且S1断开，此时乙电流表测干路电流，丙电流表测R1支路的电流，由并联电路中干路电流等于各支路电流之和可知，乙表的示数大于丙表的示数，故D正确。
故选：C。
(1)根据电压表的内阻很大在电路中相当于断路，电流表内阻很小在电路中相当于导线判断电路的连接方式，根据串并联电路的特点判断电表的示数关系；
(2)把电路元件逐个依次连接的连接连接方式是串联，把各电路元件并列连接起来的连接方式是并联；
(3)电源短路是指电源两极不经过用电器直接连通的电路，当电源短路时，电路中的电流很大，可能会烧坏电源。
本题考查了串并联电路的辨别、电压表和电流表的正确使用以及电路三种状态的认识，分清电路的连接方式和电表所测物理量是关键。

11.【答案】扩散  热传递  内能
【解析】解：香气四溢是扩散现象，说明分子在不停地做无规则运动；
炭火烤肉，肉吸收热量，用热传递的方式增大肉的内能；
木炭在燃烧过程中将化学能转化为内能。
故答案为：扩散；热传递；内能。
扩散现象说明一切物质的分子都在不停地做无规则运动；
改变内能的方法有两个：做功和热传递；
燃料燃烧将化学能转化为内能。
本题考查了扩散现象、改变内能的方法、能量的转化，属于基础题。

12.【答案】8.8×107  75 20
【解析】解：天然气完全燃烧放出的热量Q放=mq天然气=2kg×4.4×107J/kg=8.8×107J；
该环卫车行驶25min做的有用功W=Pt=44000W×25×60s=6.6×107J，
该车发动机的效率η=WQ放×100%=6.6×107J8.8×107J×100%=75%。
发动机气缸曲轴的转速：2400r/min=40r/s，由于发动机气缸曲轴转2r对外做功1次，所以该汽油机每秒钟对外做功的次数n=402=20。
故答案为：8.8×107；75；20。
根据Q=mq计算天然气完全燃烧放出的热量；
根据W=Pt计算有用功，根据η=WQ放×100%计算该车发动机的效率；
发动机气缸曲轴转2r对外做功1次，根据数学方法计算每秒钟对外做功的次数。
本题考查了热量的计算、功和效率的计算、热机做功次数的计算，属于基础题，要求掌握。

13.【答案】S2  S1、S3  S1、S2
【解析】解：如图所示：当闭合开关S2，灯L1、L2首尾相连组成串联电路；当闭合开关S1、S3，灯L1、L2并列连接组成并联电路；当开关S1、S2同时闭合，会造成电源短路，烧毁电源。
故答案为：S2；S1、S3；S1、S2。
在分析判断时可从电源的正极开始，依据串并联电路的连接特点，按照电流的流向逐步尝试、分析。
本题主要考查对串联、并联电路的了解：串联电路中各用电器首尾相接，只有一条电流的流通路径；并联电路中电流各用电器并列连接，有多条流通路径。

14.【答案】0.20.343
【解析】解：当开关闭合时，两灯泡并联，电流表A测干路的电流，电流表A1测灯L1的电流，已知电流表A的示数为0.54A，即干路电流I=0.54A；
电流表A1的示数为0.2A，则通过小灯泡L1的电流I1=0.2A，
因为并联电路中干路电流等于各支路电流之和，
所以流过灯泡L2的电流：I2=I-I1=0.54A-0.2A=0.34A；
电压表V测量电源电压，则电压表V的示数为3V。
故答案为：0.2；0.34；3。
由图可知，当两个开关都闭合时，两灯泡并联，电流表A测干路的电流，电流表A1测灯L1的电流；由并联电路的电流特点求出流过小灯泡L2上的电流。电压表V测量电源电压。
本题考查了串并联电路的电流和电压的特点，分析清楚电路结构是解题的前提。

15.【答案】1800=<
【解析】解：(1)由图可知，倒立放置时，水深h=18cm=0.18m，
水对底部的压强为：p水=ρ水gh=1×103kg/m3×10N/kg×0.18m=1800Pa；
(2)由于矿泉水瓶是装满水的密闭矿泉水瓶，则正立和倒立放置时水的深度不变，由p=ρ水gh可知，水对瓶底的压强相等，即：p1=p2；
(3)瓶子对水平桌面的压力等于瓶子和水的重力大小，则正立和倒立放置时，瓶子对桌面的压力不变，
由于倒立放置时桌面的受力面积减小了，根据p=FS可知倒立放置时水瓶对桌面的压强变大，即：p3 故答案为：1800；=；<。
(1)由图可知，倒立放置时的水深，利用p水=ρ水gh求出此时水对底部的压强；
(2)由于矿泉水瓶是装满水的密闭矿泉水瓶，则正立和倒立放置时水的深度不变，利用p水=ρ水gh即可比较正立时和倒立放置时水对底部的压强；
(3)瓶子对水平桌面的压力等于瓶子和水的重力大小；正立和倒立放置时，瓶子对桌面的压力不变，利用P=FS可比较正立时和倒立放置时水瓶对桌面的压强。
本题考查了学生对固体压强和液体压强的计算公式的运用，解题关键是要知道泉水瓶是装满水的密闭矿泉水瓶，则正立和倒立放置时水的深度不变。

16.【答案】变暗  变小  长度
【解析】解：把电位器的A、B两端接在电路中，把旋钮顺时针转时，长度变大，电阻变大，由I=UR可知电流变小，灯的亮暗变化是变暗，此实验说明导体电阻大小与长度有关。
故答案为：变暗；变小；长度。
导体的电阻与导体的材料、长度和横截面积有关，长度变大时，电阻变大，根据欧姆定律分析电流的大小，灯泡的明暗程度。
本题主要考查导体电阻大小与长度的关系以及欧姆定律的使用，常见题目。

17.【答案】相同  加热时间  A 2：1
【解析】解：(1)根据比较吸热能力的方法，要控制不同物质的质量相同(不同物质密度不同，根据m=ρV，体积相同的不同物质质量不同)，故实验中应取质量相同的水和食用油，分别倒入两个相同的烧杯中。使用两个规格相同的电加热器分别加热水和食用油，根据转换法，实验中通过加热时间来比较水和食用油吸收热量的多少。
(2)根据画的水与食用油的温度随时间变化的图像知，加热5分钟(吸热相同)，A升高的温度为：
30℃-10℃=20℃；
B升高的温度为：
50℃-10℃=40℃；
根据比较吸热能力的方法，A的吸热能力强，故图像A反映的是水的吸热升温情况；
根据Q=cmΔt可知，在质量和吸热相同的情况下，比热容与升高的温度之积为一定值，升高的温度与比热容成反比，水和食用油的比热容之比为：
40℃：20℃=2：1。
故答案为：(1)相同；加热时间；(2)A；(3)2：1。
(1)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(2)根据画的水与食用油的温度随时间变化的图像得出加热5分钟(吸热相同)，A和B升高的温度；根据比较吸热能力的方法，确定A的吸热能力强，结合水的比热容大分析；根据Q=cmΔt可知，在质量和吸热相同的情况下，比热容与升高的温度之积为一定值，升高的温度与比热容成反比，据此得出水和食用油的比热容之比。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法和Q=cmΔt的运用，为热学中的重要实验。

18.【答案】断开  电压表使用前没有调零  L1短路  串联电路的总电压等于各部分电压之和  没有进行多次测量，只凭一组实验数据得出结论带有偶然性
【解析】解：(1)为了保护电路，连接电路时，开关应首先断开；
(2)闭合开关前，发现电压表的指针指在了“0”刻度的左侧，说明电压表使用前没有调零；
(3)如图所示，两灯串联，电压表测量L1两端的电压；
闭合开关后，发现L1不发光，L2比较亮，若出现断路故障，则两灯都不亮，所以电路中存在短路故障，而电压表示数为零，说明电压表并联的电路短路，即电路故障可能是L1短路；
(4)据实验数据可得：串联电路的总电压等于各部分电压之和；
不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性。
故答案为：(1)断开；(2)电压表使用前没有调零；(3)L1短路；(4)串联电路的总电压等于各部分电压之和；没有进行多次测量，只凭一组实验数据得出结论带有偶然性。
(1)为了保护电路，连接电路时，开关应首先断开；
(2)电表使用前要调零；
(3)闭合开关，灯泡不亮的故障原因有两个：灯泡处发生短路或断路，或其它位置发生断路；串联电路中，一个灯泡发光，另一个不发光，电路不可能发生断路，只能是短路；
(4)分析表中的数据可得出结论；
通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数据，从而可以对数据进行归纳分析，以此获得结论。
本题是一道实验题，做此题时要围绕串联电路的电压规律去分析解答，为了使实验结论具有普遍性，应进行多次测量。

19.【答案】A 右  变大  滑片接触不良
【解析】解：(1)滑动变阻器改变小灯泡的亮度，所以滑动变阻器应“一上一下”连接，并与灯泡串联，滑动变阻器向左移动，只能使灯L亮度变暗，说明电路中电流变小，电阻变大，所以应将滑片右侧电阻丝接入电路中，由此连接实物并画出电路图，如图所示：

(2)为了保护电路，开关闭合前，滑动变阻器的滑动片P应滑到阻值最大处，即A端；
(3)想使小灯泡变亮，应使电路中电流变大，即电流表示数变大，应减小滑动变阻器连入电路的阻值，故滑片应向右滑动；
(4)缓慢移动滑片P时，看到灯忽亮忽熄，这可能是滑片接触不良造成的。
故答案为：(1)见解析；(2)A；(3)右；变大；(4)滑片接触不良。
(1)滑动变阻器应与被控制的灯泡串联，根据滑动变阻器向左移动，只能使灯L亮度变暗确定其接线情况；
(2)开关闭合前，滑动变阻器的滑动片P应滑到最大值处；
(3)根据灯泡变亮判断电路中电流变化，从而判断滑片的移动方向；
(4)根据小灯泡的亮暗判断具体情况。
本题考查了电路连接、滑动变阻器的使用、实验的操作、电路故障的判断等，理解滑动变阻器的使用是解决该题的关键。

20.【答案】=>ρ水(h3-h1)h2-h1  无影响
【解析】解：(1)将玻璃杯漂浮在盛有水的玻璃水槽中，如图1甲所示，用刻度尺测出此时水槽中水的深度为h1，根据漂浮的特点，此时玻璃杯所受重力G和所受浮力F浮的关系为G=F浮；
(3)将金属块从水槽中取出，平稳放在烧杯中，如图1丙所示，用刻度尺测出此时水槽中水的深度为h3，根据p=ρgh，比较图1乙中液体对水槽底部的压强p2和图1丙中液体对水槽底部的压强p3，则p3>p2；
(4)根据①②可知，金属块的体积为V物=S容h=S容×(h2-h1)，
根据甲、丙两图可知，都是漂浮，增加金属块的重力等于增加的排开水的所受的重力，故金属块的重力为：
ΔF浮=ΔG排=m金属g=Δm排g，
故金属块的质量为：
m金属=Δm排=ρ水×S容×(h3-h1)，
则金属块的密度为：
ρ金属=m金属V金属=ρ水×S容(h3-h1)S容×(h2-h1)=ρ水(h3-h1)h2-h1；
(5)由于整体处于漂浮状态，设带出来的水的重力为ΔG，则测得的浮力会增为ΔG，则水槽中多增加的排开水的重力为ΔG，刚开始水槽中的水减小了ΔG，故水面的高度不变，根据ρ金属=ρ水(h3-h1)h2-h1；可知，对金属块的密度测量没有影响。
(6)根据称重法，金属块浸没在水中受到的浮力为：
F1=4.8N-2.8N=2N；
金属块浸没在盐水中受到的浮力为：
F2=4.8N-2.6N=2.2N；
因排开液体的体积相等，根据阿基米德原理有：
F1ρ水g=F2ρ盐水g
盐水的密度为：
ρ盐水=F2F1×ρ水=2.2N2N×1.0×103kg/m3=1.1×103kg/m3。
故答案为：(1)=；(3)>；(4)ρ水(h3-h1)h2-h1；(5)无影响；(6)见解析。
(1)根据漂浮的特点回答；
(3)根据p=ρgh分析；
(4)根据V物=S容h=S容×(h2-h1)得出金属块的体积，根据甲、丙两图可知，都是漂浮，增加金属块的重力等于增加的排开水的所受的重力，根据ΔF浮=ΔG排=m金属g=Δm排g得出故金属块的重力，根据G=mg结合密度公式得出金属块的密度；
(5)由于整体处于漂浮状态，设带出来的水的重力为ΔG，则测得的浮力会增为ΔG，则水槽中多增加的排开水的重力为ΔG，刚开始水槽中的水减小了ΔG，故水面的高度不变，根据金属块密度的表达式分析有无影响；
(6)根据称重法得出金属块浸没在水和盐水中受到的浮力为；因排开液体的体积相等，根据阿基米德原理列方程得出盐水的密度。
本题考查液体压强的公式、阿基米德原理、浮沉的条件的运用等知识，难度较大。

21.【答案】解：(1)由图知，使用的是动滑轮，n=2，拉力端移动的距离：s=2h=2×2m=4m，
拉力做的功：W总=Fs=250N×4m=1000J；
已知所用时间t=10s，则拉力做功的功率：
P=W总t=1000J10s=100W；
(2)拉力做的有用功：
W有用=Gh=450N×2m=900J；
动滑轮的机械效率：
η=W有用W总×100%=900J1000J×100%=90%。
答：(1)拉力F做功的功率为100W；
(2)此过程中动滑轮的机械效率为90%。
【解析】(1)由图知，使用的是动滑轮，承担物重的绳子股数n=2，拉力端移动距离s=2h，利用W=Fs求拉力做的功；知道做功时间，利用P=Wt求拉力做功的功率；
(2)利用W=Gh求拉力做的有用功；利用效率公式η=W有用W总×100%求动滑轮的机械效率。
本题考查了使用动滑轮有用功、总功、功率、机械效率的计算，关键是掌握各个公式的正确表达式以及公式中各物理量的含义。
