第十六章  电压和电阻

【思维导图】

【必背手册】

★知识点一：电压

1.什么是电压

（1）电压作用是使电路中的自由电荷定向移动，形成电流；电源是提供电压的装置。

（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是通路。

注：说电压时，要说“某电路或AB”两端的电压（如图（1）所示，1、2两端电压或者2、3两端电压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1），通过电池的电流或者通过电阻R1的电流）”的电流。

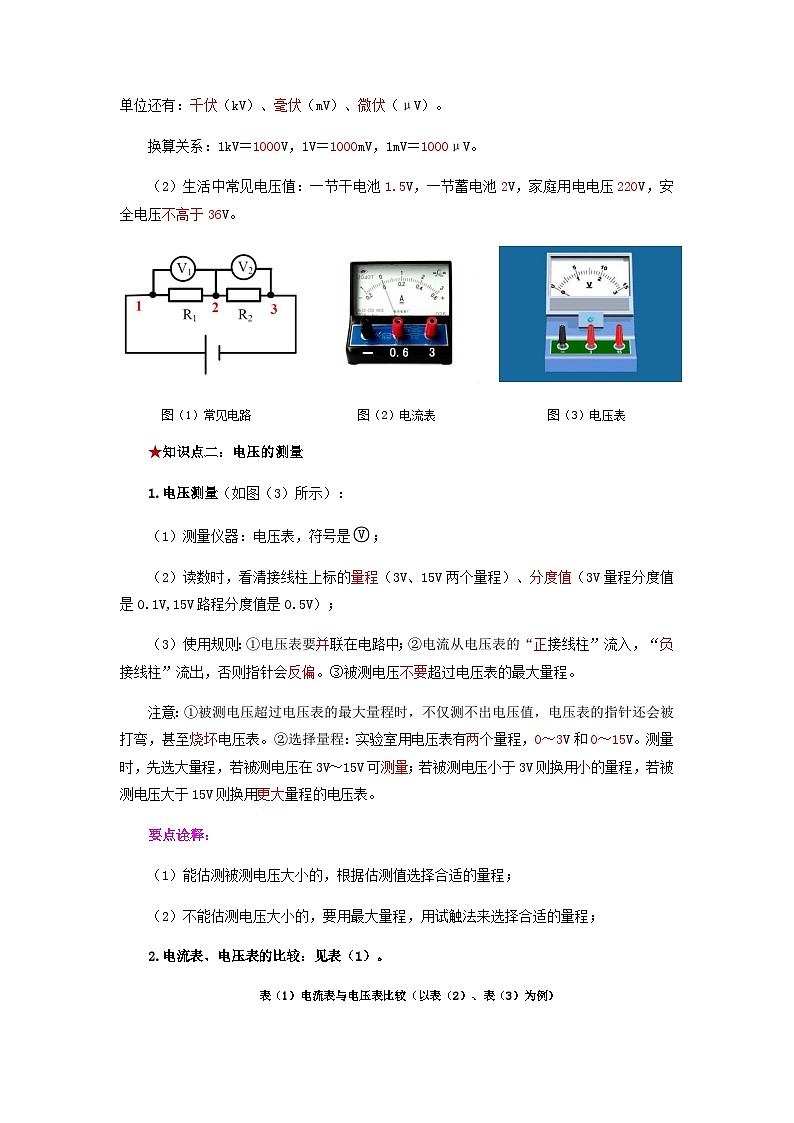

2.电压的单位：在国际单位制中，电压单位是伏特（简称为伏，符号是V）；电压常用单位还有：千伏（kV）、毫伏（mV）、微伏（μV）。

换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV。

（2）生活中常见电压值：一节干电池1.5V，一节蓄电池2V，家庭用电电压220V，安全电压不高于36V。

★知识点二：电压的测量

1.电压测量（如图（3）所示）：

（1）测量仪器：电压表，符号是；

（2）读数时，看清接线柱上标的量程（3V、15V两个量程）、分度值（3V量程分度值是0.1V,15V路程分度值是0.5V）；

（3）使用规则：①电压表要并联在电路中；②电流从电压表的“正接线柱”流入，“负接线柱”流出，否则指针会反偏。③被测电压不要超过电压表的最大量程。

注意：①被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯，甚至烧坏电压表。②选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，若被测电压在3V～15V可测量；若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。

要点诠释：

（1）能估测被测电压大小的，根据估测值选择合适的量程；

（2）不能估测电压大小的，要用最大量程，用试触法来选择合适的量程；

2.电流表、电压表的比较：见表（1）。

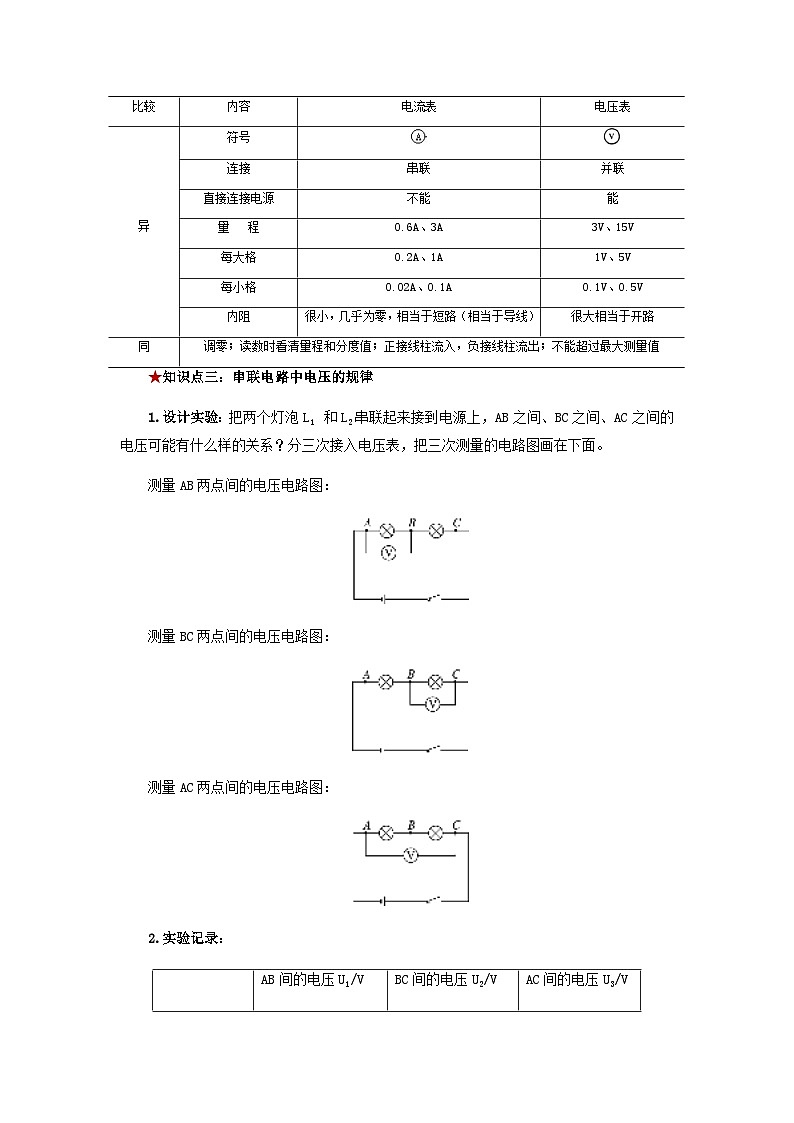

表（1）电流表与电压表比较（以表（2）、表（3）为例）

★知识点三：串联电路中电压的规律

1.设计实验：把两个灯泡L1  和L2串联起来接到电源上，AB之间、BC之间、AC之间的电压可能有什么样的关系？分三次接入电压表，把三次测量的电路图画在下面。

测量AB两点间的电压电路图：

测量BC两点间的电压电路图：

测量AC两点间的电压电路图：

2.实验记录：

3.实验结论：串联电路中的总电压等于各部分电路的电压之和，表达式为U= U1+ U2

★知识点四：并联电路中电压的规律

1.     实验设计：把两个灯泡L1  和L2并联起来接到电源上，L1 两端的电压、L2 两端的电压、总电压可能有什么样的关系？分三次接入电压表，测出这三个电压：

2.实验记录

3.实验结论：并联电路的电压规律：并联电路总电压等于各支路电压，表达式为U= U1=U2。

【归纳整理】

★知识点五：电阻

1.定义：电阻表示导体对电流阻碍作用的大小；用符号R表示。

2.单位：在国际单位制中，电阻的单位是欧姆（符号是Ω）（规定：如果导体两端的电压是1V，通过导体的电流是1A，这段导体的电阻是1Ω）；常用单位还有千欧（符号kΩ）、兆欧（MΩ）；换算：1MΩ=1000kΩ，1kΩ=1000Ω。

3.影响导体电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。材料、横截面积一定时，导体越长，电阻越大；材料、长度一定时，导体横截面积越小，电阻越大；大多数导体的电阻随温度的升高而增大。

要点诠释：

电阻是表示导体对电流阻碍作用大小的物理量，它是导体本身的一种性质，一段导体的电阻由导体的自身情况决定。不管这个导体是否接入电路，是否有电流通过，也不管两端的电压是否改变，导体对电流的阻碍作用即电阻总是存在的。无电流通过时，这种阻碍作用仅仅是没有表现出来而已。

★知识点六：变阻器

1.变阻器：能改变接入电路中电阻大小的元件。常见的变阻器可分为滑动变阻器和电阻箱。

2.滑动变阻器

（1）构造：由瓷筒、线圈、滑片、金属棒、接线柱组成；变阻原理：通过改变接入电路中的电阻线的长度来改变电阻，如图（1）所示。

图（1）滑动变阻器

（2）原理：改变接入电路中电阻线的长度来改变电阻。

（3）作用：通过改变接入电路中的电阻来改变电路中的电流和电压。

（4）铭牌：如一个滑动变阻器标有“50Ω、2A”表示的意义是最大阻值是50Ω，允许通过的最大电流是2A。

（5）正确使用：①应串联在电路中使用；②接线要“一上一下”；③通电前应把阻值调至最大的地方。

3.电阻箱：是能够表示出电阻值的变阻器，如图（2）所示，图（3）是变阻箱的面板。

图（2）                           图（3）

（1）原理：通过改变连入电路的电阻线的长度来改变电阻。

（2）优点：能够直接读出连入电路的电阻值；

缺点：不能连续地改变连入电路的电阻值。

（3）读数方法：旋盘下面的“△”所对应的示数乘以相应的倍数之和。

要点诠释：

(1) 滑动变阻器的优点是可以连续的改变接入电路的电阻，缺点是不能准确的读出接入电路的电阻值。

(2) 电阻箱的优点是可以读出电阻值，缺点是不能连续调节电阻的大小，其电阻的改变是跳跃式的。
