第二部分 新课标16类中考重点计算压轴难题
专题11 电功率选择题（压轴难题）计算（共6道题）

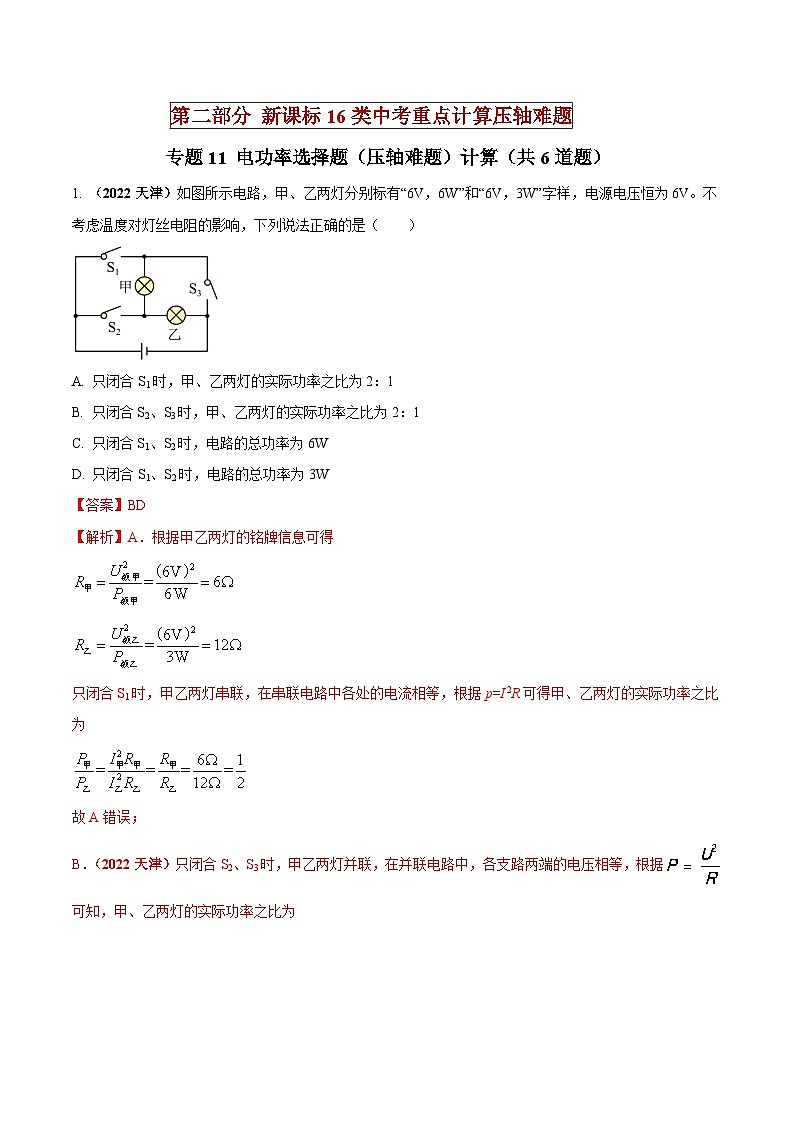

1. （2022天津）如图所示电路，甲、乙两灯分别标有“6V，6W”和“6V，3W”字样，电源电压恒为6V。不考虑温度对灯丝电阻的影响，下列说法正确的是（　　）

A. 只闭合S1时，甲、乙两灯的实际功率之比为2：1
B. 只闭合S2、S3时，甲、乙两灯的实际功率之比为2：1
C. 只闭合S1、S2时，电路的总功率为6W
D. 只闭合S1、S2时，电路的总功率为3W
【答案】BD
【解析】A．根据甲乙两灯的铭牌信息可得


只闭合S1时，甲乙两灯串联，在串联电路中各处的电流相等，根据p=I2R可得甲、乙两灯的实际功率之比为

故A错误；

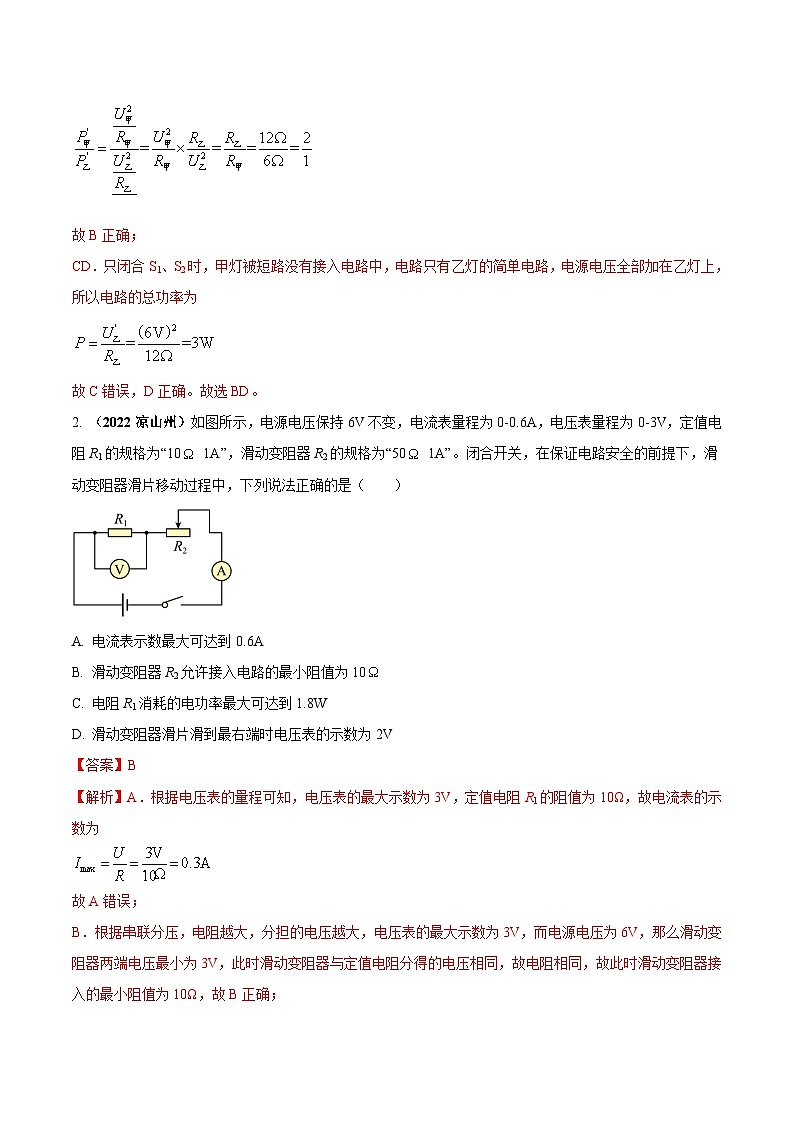

B．（2022天津）只闭合S2、S3时，甲乙两灯并联，在并联电路中，各支路两端的电压相等，根据可知，甲、乙两灯的实际功率之比为

故B正确；
CD．只闭合S1、S2时，甲灯被短路没有接入电路中，电路只有乙灯的简单电路，电源电压全部加在乙灯上，所以电路的总功率为

故C错误，D正确。故选BD。
2. （2022凉山州）如图所示，电源电压保持6V不变，电流表量程为0-0.6A，电压表量程为0-3V，定值电阻R1的规格为“10 1A”，滑动变阻器R2的规格为“50 1A”。闭合开关，在保证电路安全的前提下，滑动变阻器滑片移动过程中，下列说法正确的是（　　）

A. 电流表示数最大可达到0.6A
B. 滑动变阻器R2允许接入电路的最小阻值为10
C. 电阻R1消耗的电功率最大可达到1.8W
D. 滑动变阻器滑片滑到最右端时电压表的示数为2V
【答案】B
【解析】A．根据电压表的量程可知，电压表的最大示数为3V，定值电阻R1的阻值为10Ω，故电流表的示数为

故A错误；
B．根据串联分压，电阻越大，分担的电压越大，电压表的最大示数为3V，而电源电压为6V，那么滑动变阻器两端电压最小为3V，此时滑动变阻器与定值电阻分得的电压相同，故电阻相同，故此时滑动变阻器接入的最小阻值为10Ω，故B正确；

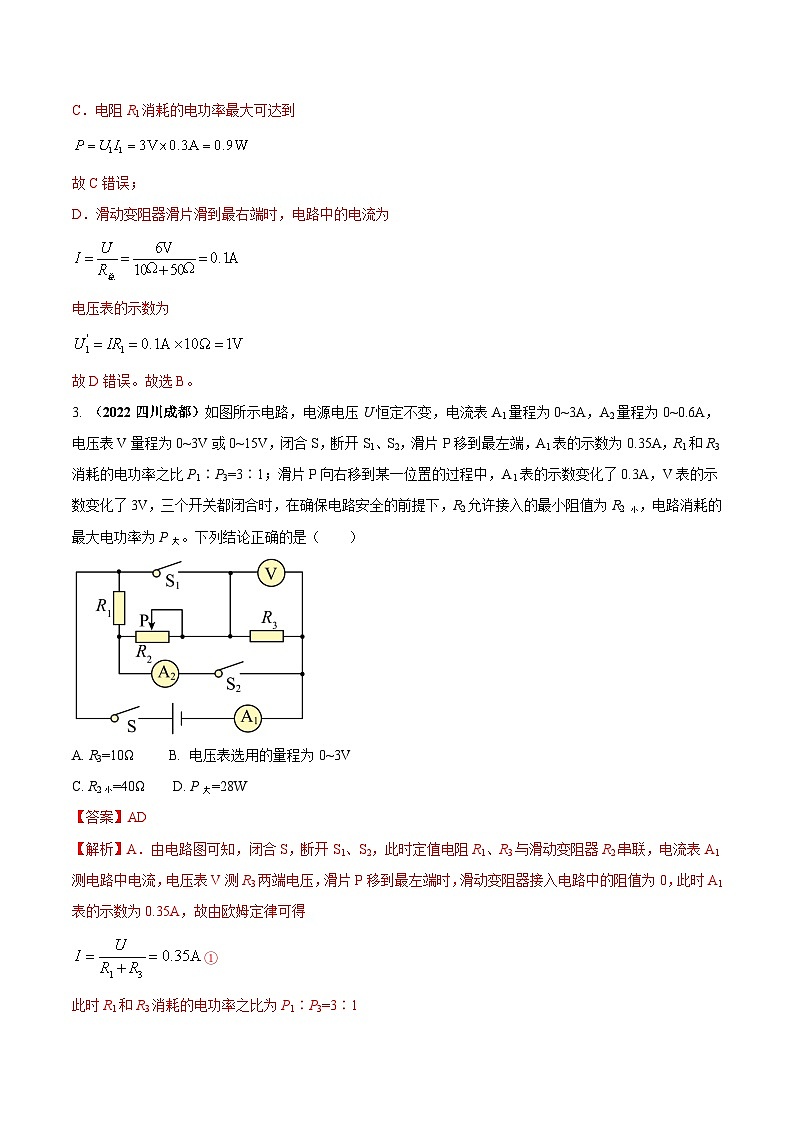

C．电阻R1消耗的电功率最大可达到

故C错误；
D．滑动变阻器滑片滑到最右端时，电路中的电流为

电压表的示数为

故D错误。故选B。
3. （2022四川成都）如图所示电路，电源电压U恒定不变，电流表A1量程为0~3A，A2量程为0~0.6A，电压表V量程为0~3V或0~15V，闭合S，断开S1、S2，滑片P移到最左端，A1表的示数为0.35A，R1和R3消耗的电功率之比P1∶P3=3∶1；滑片P向右移到某一位置的过程中，A1表的示数变化了0.3A，V表的示数变化了3V，三个开关都闭合时，在确保电路安全的前提下，R2允许接入的最小阻值为R2 小，电路消耗的最大电功率为P大。下列结论正确的是（　　）

A. R3=10Ω B. 电压表选用的量程为0~3V
C. R2小=40Ω D. P大=28W
【答案】AD
【解析】A．由电路图可知，闭合S，断开S1、S2，此时定值电阻R1、R3与滑动变阻器R2串联，电流表A1测电路中电流，电压表V测R3两端电压，滑片P移到最左端时，滑动变阻器接入电路中的阻值为0，此时A1表的示数为0.35A，故由欧姆定律可得
①
此时R1和R3消耗的电功率之比为P1∶P3=3∶1
因R1和R3串联，故流过R1和R3的电流相等，则由P=I2R可得，R1和R3消耗的电功率之比等于电阻之比，即P1∶P3=R1∶R3=3∶1②
滑片P向右移到某一位置的过程中，A1表的示数变化了ΔI=0.3A，V表的示数变化了ΔU=3V，由欧姆定律可得，ΔU和ΔI的比值为电阻R3的阻值，故可得

将R3=10Ω代入②中，解得R1=30Ω，再将R1和R3的值代入①中解得，电源电压为U=14V，故A正确；
B．当滑片P移到最左端时，此时R1和R3串联，R2接入电路中的阻值为0，此时电路中总电阻为
R总=R1+R3=30Ω+10Ω=40Ω
由欧姆定律可得，电路中电流为

故此时R3两端电压为
U3=IR3=0.35A×10Ω=3.5V
可知此时R3两端电压大于3V，故电压表V选用的量程为0~15V，故B错误；
C．三个开关都闭合时，由电路图可知，此时滑动变阻器R2与定值电阻R3并联，电流表A2测流过滑动变阻器支路的电流，电流表A1测干路电流，电压表V测电源电压，因电流表A2的最大量程为I2=0.6A，故由欧姆定律可得，此时滑动变阻器R2允许接入的最小电阻为

故C错误；
D．由C中可得，此时滑动变阻器R2支路的最大电流为I2=0.6A，由欧姆定律可得，定值电阻R3支路的电流为

故可得干路电流的最大值为
I大=I2+I3=0.6A+1.4A=2A
故由P=UI可得，电路消耗的最大电功率为
P大=UI大=14V×2A=28W
故D正确。故选AD。
4.如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，R2的滑片P在某一端点时，两表的示数分别为0.2A和3V；移动滑片P到某位置的过程中，两表的示数分别变化了0.3A和1.5V。下列说法正确的是（　　）

A. 电源电压为4.5V
B. R2的最大阻值为20Ω
C. 电路消耗的总功率最小时，R1与R2接入电路的阻值之比为3∶1
D. 电流表示数为0.4A时，R1与R2消耗的功率之比为1∶1
【答案】D
【解析】AB．由图可知，电阻R1和变阻器R2串联，电流表测量电路中的电流，电压表测量变阻器两端的电压。R2的滑片P在某一端点时，两表的示数分别为0.2A和3V，滑片P不可能在阻值最小处一端，如果在阻值最小处一端，电压表的示数为零，说明滑片P在阻值最大处，变阻器的最大阻值
R2=
电源电压U=I2(R2+R1)=0.2A×(15Ω+R1)
移动滑片P到某位置的过程中，变阻器连入电路的电阻变小，说明电路中的电流变大，此时电路中的电流为I=0.2A+0.3A=0.5A
由串联分压可知，变阻器两端的电压变小，电压表的示数变小，此时电压表的示数为
3V-1.5V=1.5V
变阻器连入电路的电阻

电源电压


R1=5Ω
电源电压
U=I2(R2+R1)=0.2A×(15Ω+5Ω)=4V
故AB错误；
C．当变阻器连入电路的电阻最大时，通过电路的电流最小，由P=UI可知电路消耗的总功率最小，R1与R2接入电路的阻值之比为R1∶R2=5Ω∶15Ω=3∶1
D．电流表示数为0.4A时，电路的总电阻
R总=
变阻器连入电路的电阻

R1与R2消耗的功率之比为

故D正确。
5．如图所示，电源电压保持不变，R1、R2、R3为定值电阻，且R2＝R3＝20Ω．闭合开关S，电压表V1和V2的示数之比为4：3，此时电路消耗的总功率为P1；若把电压表V1和V2分别换成电流表A1和A2，闭合开关S后电流表A1的示数为I1，电流表A2的示数为I2，此时电路消耗的总功率为P2．则下列结果正确的是（　　）

A．R1＝10Ω I1：I2＝3：2 P1：P2＝1：10
B．R1＝5Ω I1：I2＝2：3 P1：P2＝1：10
C．R1＝10Ω I1：I2＝3：2 P1：P2＝10：1
D．R1＝5Ω I1：I2＝2：3 P1：P2＝10：1
【答案】A
【解析】由图知，当闭合开关S时，R1、R2、R3串联，电压表V1测R2和R3两端的电压之和，电压表V2测R1和R2两端的电压之和，
因串联电路中总电阻等于各分电阻之和，且各处的电流相等，
所以，由I＝可得，两电压表的示数之比：
＝＝＝＝，
解得：R1＝10Ω，故BD错误；
此时电路消耗的总功率：
P1＝＝＝；
若把电压表V1和V2分别换成电流表A1和A2时，R1、R2、R3并联，电流表A1测R1和R2支路电流之和，电流表A2测R2和R3支路的电流之和，
因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，
所以，两电流表的示数之比：
I1：I2＝（+）：（+）＝（+）：（+）＝：＝3：2，
此时电路消耗的总功率：
P2＝++＝++＝，
则P1：P2＝：＝1：10，故A正确、C错误。
6.如图所示的电路中，电源电压保持不变，滑动变阻器R1、R2的滑片可移动的最大距离相等。开始时，R1、R2的滑片均位于变阻器的正中间，开关闭合后，电路的总功率为0.4 W。若将R1的滑片向左移动3 cm，R2的滑片向右移动3 cm，电路的总功率变为0.3 W；若将R1、R2的滑片从正中间均向右移动3 cm，电路的总功率变为0.5 W。已知滑动变阻器电阻丝的阻值与其长度成正比，则滑动变阻器R1的最大阻值与R2的最大阻值之比为（　　）

A. 3∶1 B. 4∶1 C. 5∶1 D. 6∶1
【答案】B
【解析】设R1、R2的最大阻值分别为R1、R2，设两个变阻器滑片可移动的距离为acm，则滑片移动3cm时，其连入电路电阻的变化量为最大阻值的倍。
由公式可得R1、R2的滑片均位于变阻器的正中间时
……①
将R1的滑片由中间向左移动3 cm，R2的滑片由中间向右移动3 cm时
……②
将R1、R2的滑片从正中间均向右移动3 cm时
……③
①:②可得a=18cm
将a=18cm分别代入②与③中，将两式相除，整理得R1:R2=4:1
选项A、C、D错误，不符合题意；选项B正确，符合题意
