株洲市2023年初中学业水平考试
物理试题卷
一、单项选择题。
1. 太阳是人类能源的宝库，太阳能（ ）
A. 是可再生能源 B. 是二次能源
C. 不是未来的理想能源之一 D. 来自太阳内部的核裂变
【答案】A
【解析】
【详解】太阳的能量来自内部源源不断地核聚变反应，太阳能可以源源不断地从自然界直接获得、利用是一次能源，也是可再生能源，而且它还无污染，是未来理想能源之一。故A符合题意，BCD不符合题意。
故选A。
人们制作各种“镜子”，利用光的反射或折射原理来控制光路和成像，服务生活或进行科学实验。据此完成2-4题。
2. 图为一个光头的人拿着倒置的扫把照镜子（平面镜）的情景。下列说法符合事实的是（ ）
A. 人变高了 B. 人变胖了 C. 人长出了头发 D. 人打了领带
【答案】D
【解析】
【详解】根据平面镜成像特点可知，像与物大小相等，而且像和物到平面镜的距离相等。因此人不会发生任何变化，领带是这个人本身就佩戴的，因此镜子中的他也打了领带。故ABC不符合题意，D符合题意。
故选D。
3. 如图，放大镜能使我们看清邮票的细微之处。下列能用来说明其成像原理的图是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】放大镜能使我们看清邮票的细微之处，是利用凸透镜成像规律，物距在一倍焦距之内，成正立、放大的虚像；
A．小孔成像是利用光的直线传播原理，故A不符合题意；
B．人从平面镜看到蜡烛，是利用光的反射原理，故B不符合题意；
C．蜡烛在凸透镜的一倍焦距之内，根据凸透镜成像规律可知，此时成正立、放大的虚像。故C符合题意；
D．蜡烛与像分别在凸透镜的两侧，根据凸透镜成像规律可知，此时成的是实像。故D不符合题意。
故选C。
4. 图为眼睛观察远处物体时的光路。可知这是（ ）
A. 近视眼，应戴凸透镜矫正 B. 近视眼，应戴凹透镜矫正
C. 远视眼，应戴凸透镜矫正 D. 远视眼，应戴凹透镜矫正
【答案】B
【解析】
【详解】如图所示，来自远处点的光经晶状体（凸透镜）成像在视网膜前，说明这是近视眼的光路原理图，要矫正近视眼，需要利用凹透镜对光的发散作用，在近视眼睛前面放一个凹透镜，就能使来自远处物体的光会聚在视网膜上，故应戴凹透镜矫正近视眼，故ACD不符合题意，B符合题意。
故选B。

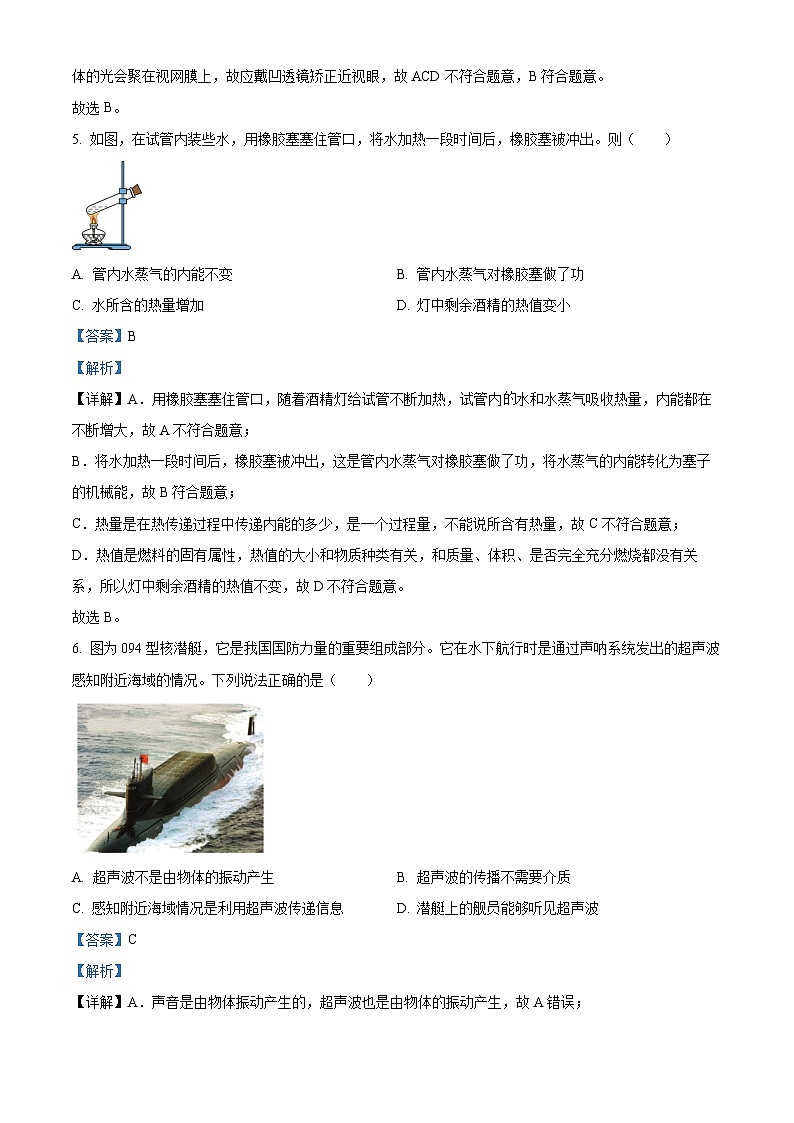

5. 如图，在试管内装些水，用橡胶塞塞住管口，将水加热一段时间后，橡胶塞被冲出。则（ ）
A. 管内水蒸气的内能不变 B. 管内水蒸气对橡胶塞做了功
C. 水所含的热量增加 D. 灯中剩余酒精的热值变小
【答案】B
【解析】
【详解】A．用橡胶塞塞住管口，随着酒精灯给试管不断加热，试管内水和水蒸气吸收热量，内能都在不断增大，故A不符合题意；
B．将水加热一段时间后，橡胶塞被冲出，这是管内水蒸气对橡胶塞做了功，将水蒸气的内能转化为塞子的机械能，故B符合题意；
C．热量是在热传递过程中传递内能的多少，是一个过程量，不能说所含有热量，故C不符合题意；
D．热值是燃料的固有属性，热值的大小和物质种类有关，和质量、体积、是否完全充分燃烧都没有关系，所以灯中剩余酒精的热值不变，故D不符合题意。
故选B。
6. 图为094型核潜艇，它是我国国防力量的重要组成部分。它在水下航行时是通过声呐系统发出的超声波感知附近海域的情况。下列说法正确的是（ ）
A. 超声波不是由物体的振动产生 B. 超声波的传播不需要介质
C. 感知附近海域情况是利用超声波传递信息 D. 潜艇上的舰员能够听见超声波
【答案】C
【解析】
【详解】A．声音是由物体振动产生的，超声波也是由物体的振动产生，故A错误；
B．声音的传播都需要介质，超声波也是声波，它的传播也需要介质，故B错误；
C．感知附近海域情况是利用声呐系统发出的超声波在传递信息，故C正确；
D．超声波是振动频率大于20000Hz的声音，超出了人的感知范围，潜艇上的舰员不能够听见，故D错误。
故选C。
7. 如图，在一个不带瓶盖的塑料瓶侧壁打一个小孔，a、b为瓶中小孔下方位置不同的两点，用手堵住小孔，在瓶中装满某种液体。松手后，在液体喷出的过程中（ ）
A. 液体喷出的水平距离s变大 B. 液体喷出的水平距离s不变
C. a、b两点间的液体压强差变小 D. a、b两点间的液体压强差不变
【答案】D
【解析】
【详解】AB．松手后，在液体喷出的过程中，液面到小孔的距离越来越小，根据可知，小孔处的压强越来越小，因此液体喷出的水平距离s变小。故AB不符合题意；
CD．b点的压强
a点的压强
a、b两点间的液体压强差
故C不符合题意，D符合题意。
故选D。
8. 取一根木棒，在它的一端缠绕一些铜丝就做成了一个简易密度计，将其分别放入甲、乙两个盛有不同液体的烧杯中，它竖直立在液体中的漂浮情况如图所示。设密度计在甲、乙两个烧杯中所受的浮力分别为F甲和F乙，两个烧杯中液体的密度分别为ρ甲和ρ乙，则（ ）
A. F甲>F乙 B. F甲ρ乙 D. ρ甲<ρ乙
【答案】D
【解析】
【详解】AB．如图所示，它竖直立在两种液体中都是漂浮状态，所以它受到浮力等于重力，同一支密度计的重力相等，则密度计在两种液体中受到的浮力相等。即，故AB不符合题意；
CD．如图所示，密度计在甲液体中排开液体的体积比在乙液体中排开液体的体积大，根据可知，浮力相等时，排开液体体积越大，液体密度越小。所以可判断出甲液体密度较小，即，故C不符合题意，D符合题意。
故选D。
电动车具有安静舒适、节省能源、减少污染等优点。它由可充电的电池提供动力，内里的电机能驱动车轮转动。据此完成9~11题。
9. 如图，电动车正在匀速直线行驶。当突然刹车时，乘客会（ ）
A. 左倾 B. 右倾 C. 前倾 D. 后仰
【答案】C
【解析】
【详解】一切物体都有保持原来运动状态不变的性质叫惯性。行驶的汽车突然刹车时，乘客的下部由于受到摩擦力的作用随车停止，上部由于惯性要保持原来的运动状态仍向前运动，所以会向前倾倒。故ABD不符合题意，C符合题意。
故选C。
10. 某电动车电机工作的效率为95%，下列说法正确的是（ ）
A. 机械能转化为电能的比例为95% B. 电能转化为机械能的比例为95%
C. 内能转化为电能的比例为95% D. 电能转化为内能的比例为95%
【答案】B
【解析】
【详解】电动车电机是将电能转化为机械能，为电动车提供动力。因此电动车电机工作的效率为95%是电能转化为机械能的比例为95%。故B正确，ACD错误。
故选B。
11. 给电动车充电，计算它充满电后储存电能的公式是（ ）
A W=UIt B. W=I2Rt C. t D. W=Fs
【答案】A
【解析】
【详解】给电动车充电，计算它充满电后储存电能的公式是
W=UIt=UQ
即等于电池上标有的电压U与电池的容量Q之积，而W=Fs是计算机械功的公式。故A符合题意，BCD不符合题意。
故选A。
橡皮泥具有取材方便、容易变形、可重复使用和价格便宜等特点，是一种理想的物理实验材料。据此完成12~14题。
12. 如图是一件静置在水平展台上用橡皮泥制成的艺术品，则艺术品受到的重力和支持力（ ）
A. 大小相等 B. 支持力较大 C. 重力较大 D. 是一对相互作用力
【答案】A
【解析】
【详解】艺术品静止在水平展台上，此时艺术品受到的重力和支持力大小相等、方向相反、作用在同一物体上，是一对平衡力。故BCD不符合题意，A符合题意。
故选A。
13. 如图，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。若将橡皮泥揉搓成细条状后再接入电路，其他条件不变，则LED灯的亮度（ ）
A. 增强 B. 不变 C. 减弱 D. 条件不足，无法确定
【答案】C
【解析】
【详解】由题意可知，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。导体的电阻大小跟长度和横截面积有关，长度越长电阻越大，横截面积越小，电阻越大；若将柱状的橡皮泥揉搓成细条状后再接入电路，说明这段彩色橡皮泥变长变细了，所以其电阻要变大，根据欧姆定律可知，在电压不变时，电阻变大，则电流变小，由P=UI可知，LED灯的实际功率变小，则LED灯的亮度减弱。故ABD不符合题意；C符合题意。
故选C。
14. 以一定量的橡皮泥为研究对象，借助其他器材，不能完成的探究实验是（ ）
A. 探究质量与物体形状的关系 B. 探究物体所受的重力与质量的关系
C. 探究浮力与物体形状的关系 D. 探究弹力的大小与形变大小的关系
【答案】D
【解析】
【详解】A．可以把相同质量的橡皮泥捏成不同形状，把不同质量的橡皮泥捏成相同形状，可以以此完成探究质量与物体形状的关系，故A不符合题意；
B．准备几块大小不同的橡皮泥，分别测出它们的质量和重力，收集并分析数据，得出结论。可以完成探究物体所受的重力与质量的关系，故B不符合题意；
C．把相同体积的橡皮泥捏成不同形状，用弹簧测力计挂着浸没在水里，用称重法测出在水中受到的浮力，可以完成探究浮力与物体形状的关系，故C不符合题意；
D．橡皮泥发生形变后不能恢复到原来的形状，所以橡皮泥没有弹性，不能用来探究弹力的大小与形变大小的关系，故D符合题意。
故选D。
15. 投出的铅球在空中飞行，它在整个运动过程中的动能Ek与距离地面的高度h的关系如图所示。已知铅球出手高度h为2m，铅球落到地面时重力势能为零，不计空气阻力，由图可知，铅球出手时其重力势能为（ ）
A. 80J B. 100J C. 180J D. 280J
【答案】A
【解析】
【详解】由题可知，因为不计空气阻力，机械能守恒，铅球运动过程中只有重力势能和动能的相互转化，若铅球落到地面时重力势能为零，则动能为最大值280J。由图可知，当铅球到最高点时，即距离地面2.5米时，动能为180J，则重力势能最大值为100J；已知铅球出手高度为2m，所以其重力势能小于100J。故A符合题意，BCD不符合题意。
故选A。
二、双项选择题。
16. 在生活和工作中，应注意安全用电和科学防雷，下列做法符合要求的是（ ）
A. 电动机外壳接地 B. 开关接在火线和灯泡间
C. 靠近高压线掉落区 D. 雷雨时树下避雨
【答案】AB
【解析】
【详解】A．电动机外壳接地主要是从安全角度考虑，因为电动机在使用时，因短路、绝缘皮老化、过热等原因，随时有漏电的可能。电动机外壳接地是符合安全要求的，故A符合题意；
B．家庭电路中把开关接在火线和灯泡之间是符合安全要求的，当开关断开时，人接触到灯泡不会触电；如果开关接到零线和灯泡之间，开关断开时，虽然灯泡不发光，但人接触到灯泡就会与火线形成通路而触电，故B符合题意；
C．因为大地是导体，所以人不能太靠近高压线掉落区，故C不符合题意；
D．雷雨时，树干表面因有水而能够导电，大树很容易导上雷电，在树下躲雨的人容易触电，故D不符合题意。
故选AB。
17. 2023年5月28日，国产大飞机C919成功商业首航。图为正在飞行时的C919，下列说法正确的是（ ）
A. 机翼的主要作用是提供浮力 B. 机翼的主要作用是产生升力
C. 以地面为参照物，飞行员是静止的 D. 以座舱为参照物，飞行员是静止的
【答案】BD
【解析】
【详解】AB．机翼上方凸起，下方平直，飞机在运动时，其机翼上方的空气流速快，压强小，而机翼下方的空气流速慢，压强大，故机翼受到一个向上的升力，而不是浮力，故A错误，B正确；
C．飞行员相对地面的位置是变化的，故以地面为参照物，飞行员是运动的，故C错误；
D．飞行员相对座舱位置没有发生变化，故以座舱为参照物，飞行员是静止的，故D正确。
故选BD。
18. 在试管中放少量固态碘，塞紧塞子后放入热水中。当固态的碘变为紫色的碘蒸气并充满试管后，将试管从热水中拿出，再放入凉水中，碘蒸气又会变为固态的碘。在上述实验中，碘经历的过程是（已知标准大气压下碘的熔点约114℃，沸点约184℃。）（ ）
A. 熔化和凝固 B. 汽化和液化 C. 升华和凝华 D. 吸热和放热
【答案】CD
【解析】
【详解】物体由固态直接变为气态的过程叫升华；物体由气态直接变为固态的过程叫凝华。在试管中放少量固态碘，塞紧塞子后放入热水中，固态的碘吸热升华为碘蒸气，并充满试管；因标准大气压下碘的熔点约为114℃，大于水的沸点100℃，故碘不会熔化；将试管从热水中拿出，再放入凉水中，碘蒸气放热凝华成固态的碘，碘经历的过程是先升华后凝华，先吸热后放热，故AB不符合题意，CD符合题意。
故选C。
19. 图为某款电加热器的简化电路图，R1、R2、R3为定值电阻，a、b、c、d为金属触点，S为旋钮开关，转动旋钮可以将相邻两个触点连通。则开关（ ）
A. 连接a、b时，R1和R2串联
B. 连接c、d时，R1和R3串联
C. 从连接a、b旋转至c、d时，通过R1的电流变小
D. 从连接a、b旋转至c、d时，通过R1的电流变大
【答案】AD
【解析】
【详解】A．如图所示，当连接a、b时，电路中只有R1和R2串联，故A符合题意；
B．如图所示，当连接c、d时，电路由R1和R3并联，故B不符合题意；
C D．如图所示，当连接a、b时，电路总电阻是R1和R2电阻之和，当连接c、d时，R1支路上电阻只有自己的电阻，根据欧姆定律可知，电压不变时，电阻越小，电流越大，故从连接a、b旋转至c、d时，通过R1的电流变大。故C不符合题意，D符合题意。
故选AD。
20. 某建筑工地上，一台起重机将两种材料同时从地面竖直匀速起吊送至两个不同高度，整个过程中起重机提升材料所做的功W与提升高度h的关系如图所示。由图可知（g=10N/kg）（ ）
A. 两种材料总质量为1.5t B. 两种材料总质量为3t
C. 吊到40m高处的材料质量为1t D. 吊到40m高处的材料质量为1.5t
【答案】BC
【解析】
【详解】AB．由图示知，上升高度为10m时，提升材料所做的功
据W=Gh知，两种材料的总重力
两种材料的总质量
故A不符合题意，B符合题意；
CD．吊到40m的材料单独升高的高度为
此段高度提升材料所做的功
吊到40m高处的材料重力
其质量
故C符合题意，D不符合题意。
故选BC。
三、非选择题。
21. 根据人教版初中物理教材电与磁内容绘制的知识结构如图甲所示。
（1）图甲中A为发电机的原理，即______；B为广播、移动电话传递信息的载体，即______；
（2）图乙为两个磁极间的磁感线分布情况。根据磁感线的方向可知，这是一对______（填“同名”或“异名”）磁极，位于图中C点的小磁针静止时北极指向______（填“上”或“下”）方。
【答案】 ①. 电磁感应 ②. 电磁波 ③. 同名 ④. 上
【解析】
【详解】（1）[1]发电机是根据电磁感应原理制成的。图甲中A为发电机的原理，即电磁感应。
[2]电磁波可以传递各种信息，广播、电视、移动电话都是利用电磁波传递信息的。
（2）[3][4]根据磁体外部，磁感线是由磁铁的N极出发回到磁铁的S极，故图乙中两个磁极都是N极，是一对同名磁极；某点磁场的方向实际就是小磁针静止时北极所指的方向，所以C点的小磁针静止时北极所指的方向向上。
22. 某同学测量鸡蛋密度的过程如下。
（1）把一枚鸡蛋放在调好的天平的______（填“左”或“右”）盘，平衡时，放在托盘中的砝码以及游码位置如图甲所示，则鸡蛋的质量为______g；
（2）将这枚鸡蛋放入盛有350mL水的量杯后，鸡蛋浸没在水中，此时量杯中的水面如图乙所示（鸡蛋未画出），则鸡蛋的体积为______cm3；
（3）这枚鸡蛋的密度为______g/cm3。
【答案】 ①. 左 ②. 53 ③. 50 ④. 1.06
【解析】
【详解】（1）[1]实验室使用托盘天平测量物体质量时，左盘放物体，右盘放砝码；所以鸡蛋应该放在调好的天平的左盘。
[2] 如图甲所示，砝码质量为50g，标尺的分度值为0.2g，游码示数为3g，则鸡蛋的质量为53g。
（2）[3]如图乙所示，当鸡蛋浸没在水中，此时量杯中的示数是400mL，则鸡蛋的体积为
（3）[4] 这枚鸡蛋的密度为
23. 某同学利用实验室提供的器材，测量标有电压为2.5V的小灯泡在不同电压下的电阻。他所连接的实验电路如图甲所示。
（1）在闭合开关前，需要将滑动变阻器的滑片移至______（填“A”或“B”）端；
（2）实验中，第一次测量时的电压等于2.5V，小灯泡正常发光。之后调节滑动变阻器，让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量的数据如下表所示；
数据序号
1
2
3
4
5
6
7
发光情况
明亮
不很亮
暗
较暗
微光
熄灭
熄灭
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.1
电流I/A
0.28
0.26
0.24
0.21
0.19
0.05
根据表格中的实验数据，图乙中能正确描述通过该小灯泡的电流I和其两端电压U之间关系的是______；（填“①”或“②”）
（3）第6次测量时，电流表指针的偏转如图丙所示。则电流表的读数为______A，此时小灯泡的电阻为______Ω；
（4）对比不同电压下小灯泡的电阻值可知，小灯泡的电阻随电压的增大而______（填“增大”“减小”或“不变”），主要原因是小灯泡的电阻受______的影响。
【答案】 ①. B ②. ① ③. 0.16 ④. 3.125 ⑤. 增大 ⑥. 温度
【解析】
【详解】（1）[1]为了保护电路，闭合开关之前，滑动变阻器的滑片应该移到阻值最大处B端。
（2）[2]由表中数据可知，第1次实验测得电阻为
第2次实验测得电阻为
第3次实验测得电阻为
同理可知，第四次、第五次、第七次测得的电阻分别为0.69Ω、4.74Ω、2Ω。即电阻随电压的降低而降低，并不是不变的。因此图乙中能正确描述通过该小灯泡的电流I和其两端电压U之间关系的是①。
（3）[3]有图甲可知，电流表的量程为0~0.6A，分度值为0.02A。电流表的示数为0.16A。
[4]此时小灯泡的电阻为
（4）[5][6]由（2）的计算结果可得，小灯泡的电阻并不是固定不变的，它受温度的影响，随着电压的增大而增大。
24. 株洲南站到长沙站的S7908次城际列车运行时刻表如表所示，根据此表回答下列问题。
车站
到达
发车
里程/km
株洲南
始发站
07：44
0
株洲
07：50
07：52
8
大丰
07：57
07：58
13.5
田心东
08：01
08：03
16
…
…
…
…
长沙
08：54
终点站
58
（1）列车从株洲南站发车，行驶______km到达株洲站，用时______min，列车的平均速度是______km/h；
（2）列车在“株洲南—株洲”段的运行速度比在“株洲—田心东”段的______（填“大”或“小”）。
【答案】 ①. 8 ②. 6 ③. 80 ④. 大
【解析】
【详解】（1）[1][2][3]如表可知，列车从株洲南站发车，行驶8km到达株洲站，用时间为
列车在这段路程的平均速度是
（2）[4]如表所示，在“株洲—田心东”段的路程为16km，时间为
则列车在这段路程的平均速度是
由上述结果可知，列车在“株洲南—株洲”段的运行速度比在“株洲—田心东”段的大。
25. 图甲为家用储水式电热水器，容积为60L，功率为2kW，主要由箱体、制热、控制和进出水系统组成，其内部结构如图乙所示。解答下列问题。
（1）电热水器的外壳和内胆之间所用的保温材料，从节能方面看，应具有______（填“绝热”或“导热”）性能。储水腔内出水管的位置比进水管高，因热水密度比冷水小，故储水腔内______（填“热”或“冷”）水在上。在水压作用下，热水通过位置较高的出水管口不断流出；
（2）储水腔储满水时，水的质量为______kg。要将这些水由20℃加热到预设温度70℃，需要吸收的热量为______J；已知水=1.0103kg/m3，c水=4.2103J/（kg·℃），1L=1.010-3m3
（3）制热系统工作0.5h消耗_______kW·h的电能。
【答案】 ①. 绝热 ②. 热 ③. 60 ④. ⑤. 1
【解析】
【详解】（1）[1]为了减少热量散失，电热水器的外壳和内胆之间所用的保温材料，应该具有绝热性能，以减少能量损耗。
[2] 因热水密度比冷水小，出水管的位置比进水管高，所以储水腔内应该是热水在上边。
（2）[3] 储水腔储满水时，水的质量为
[4]这些水需要吸收的热量为
（3）[5] 制热系统工作0.5h消耗的电能为
26. 某同学利用图示装置测量滑动摩擦力的大小。水平传送带由微型电动机控制其运转，连接滑块和压块的细绳自然拉直，事先用电子秤分别测出滑块和压块的重力G1和G2。
（1）此装置中定滑轮的作用是改变力的______（填“大小”或“方向”）；
（2）本实验除了要保证压块在电子秤上保持静止外，还需控制的条件是______（填“①”或“②”）
①水平传送带必须匀速运转 ②定滑轮左侧连接滑块的细绳必须水平
（3）开启电源，应使皮带轮上方的传送带向______（填“左”或“右”）运动，此时滑块受到的滑动摩擦力方向为水平向______（填“左”或“右”）。读出电子秤的示数G3，此时滑块所受滑动摩擦力大小f=_______（用测得的物理量表示）。
【答案】 ①. 方向 ②. ② ③. 左 ④. 左 ⑤.
【解析】
【详解】（1）[1]如图所示，定滑轮的实质是一个等臂杠杆，此装置中定滑轮的作用是改变力的方向。
（2）[2] 本实验要保证压块在电子秤上保持静止，滑块才能相对于压块保持静止，当传送带运转时滑块受到的摩擦力大小就等于压块对滑块的拉力，所以传送带不一定要匀速运转，但是滑块受到拉力的方向必须是水平向右的，否则滑块受到的拉力就不等于摩擦力。所以，实验除了要保证压块在电子秤上保持静止外，还需控制的条件是：定滑轮左侧连接滑块的细绳必须水平。
（3）[3]因为滑块右端和细绳相连，要受到细绳的拉力，所以开启电源后，应使皮带轮上方的传送带向左运动。
[4]当传送带向左运动时，滑块受到细绳对它向右的拉力，有向右运动的趋势，所以此时滑块受到的滑动摩擦力方向为水平向左。
[5]如图所示，当传送带运转时，分析压块的受力情况，因为压块通过细绳对滑块的拉力等于滑块受到的摩擦力f，故此时压块受到细绳对它向上的拉力大小也就是f，由题意可知，压块还受到竖直向下的重力G2和竖直向上的支持力，也就是电子秤的示数G3；因为压块静止，受平衡力作用，所以压块受到细绳对它向上的拉力等于其受到的重力和支持力之差，即此时压块受到细绳对它向上的拉力等于滑块所受摩擦力大小为
27. 图甲为多人赛艇。划桨时，桨可绕侧舷上的固定轴转动，从而使赛艇运动。图乙为划桨时桨的简化平面图，其中O为固定轴，AB为赛艇的运动方向，桨上OC长为0.8m，OD长为2m，F1为人划桨的力，F2为水对浆的作用力。
（1）划桨时，桨对水的作用力大小______（填“大于”、“等于”或“小于”）水对桨的作用力大小；
（2）桨为______（填“省力”或“费力”）杠杆。请写出一种与桨类型相同的杠杆：______；
（3）已知图乙中F2为200N，F1与CD的夹角=30，F1、F2均与AB平行。要划动桨，F1至少多大？（sin30=0.5，不考虑桨的重力）______
【答案】 ①. 等于 ②. 费力 ③. 夹菜的筷子 ④. 500
【解析】
【详解】（1）[1]因为物体间力的作用是相互的，所以划桨时，桨对水的作用力等于水对桨的作用力。
（2）[2] [3]先根据题意作出动力臂和阻力臂如下图所示：
因为动力臂小于阻力臂，则动力大于阻力，所以这个杠杆是费力杠杆；此外，我们平时吃饭时夹菜的筷子也是费力杠杆。
（3）[4]如图，OC=0.8m，OD=2m，F1与CD的夹角=30，sin30=0.5，则动力臂的长为
同理可得阻力臂的长为
已知图乙中F2为200N，根据杠杆平衡条件可得动力F1为
28. 图甲为一种汽车前大灯的外形，下端三个金属片为灯的三脚插头，可连接电源；图乙为灯管内部结构，三根导电支架分别与三个金属片相连，支架间接有两组灯丝，夜间行车时，可根据需要进行切换。已如两组灯丝L1和L2的额定电压均为12V，额定功率分别为100W和80W。
甲 乙 丙
（1）两灯正常工作时，通过L2的电流为______A（结果保留两位小数），比通过L1的电流______（选填“大”或“小”）。
（2）图丙中的A、B、C分别代表与图乙中左、中、右三个支架相连的三个金属片。根据图乙，在图丙中画出灯管内的电路图；______
（3）灯丝L1阻值是_____Ω。若将电源的两端分别连接金属片B、C，为保证电路安全，电源电压不能超过多少伏？（不考虑灯丝以外的电阻，忽略温度对电阻的影响。）______
【答案】 ①. 6.67 ②. 小 ③. ④. 1.44 ⑤. 21.6
【解析】
【详解】（1）[1][2]灯正常工作时，通过L2的电流
通过L1的电流
通过L2的电流小于通过L1的电流。
（2）[3]由图乙可知，两灯并联，如图所示：
（3）[4][5]灯丝L1的阻值
将电源的两端分别连接金属片B、C，分析电路可知，两灯串联，则电路中的电流相等，此时电路中的电流为L2正常发光时的电流，电路中的电阻
此时电源电压
株洲市2023年初中学业水平考试
物理试题卷
一、单项选择题。
1. 太阳是人类能源的宝库，太阳能（ ）
A. 是可再生能源 B. 是二次能源
C. 不是未来的理想能源之一 D. 来自太阳内部的核裂变
【答案】A
【解析】
【详解】太阳的能量来自内部源源不断地核聚变反应，太阳能可以源源不断地从自然界直接获得、利用是一次能源，也是可再生能源，而且它还无污染，是未来理想能源之一。故A符合题意，BCD不符合题意。
故选A。
人们制作各种“镜子”，利用光的反射或折射原理来控制光路和成像，服务生活或进行科学实验。据此完成2-4题。
2. 图为一个光头的人拿着倒置的扫把照镜子（平面镜）的情景。下列说法符合事实的是（ ）
A. 人变高了 B. 人变胖了 C. 人长出了头发 D. 人打了领带
【答案】D
【解析】
【详解】根据平面镜成像特点可知，像与物大小相等，而且像和物到平面镜的距离相等。因此人不会发生任何变化，领带是这个人本身就佩戴的，因此镜子中的他也打了领带。故ABC不符合题意，D符合题意。
故选D。
3. 如图，放大镜能使我们看清邮票的细微之处。下列能用来说明其成像原理的图是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】放大镜能使我们看清邮票的细微之处，是利用凸透镜成像规律，物距在一倍焦距之内，成正立、放大的虚像；
A．小孔成像是利用光的直线传播原理，故A不符合题意；
B．人从平面镜看到蜡烛，是利用光的反射原理，故B不符合题意；
C．蜡烛在凸透镜的一倍焦距之内，根据凸透镜成像规律可知，此时成正立、放大的虚像。故C符合题意；
D．蜡烛与像分别在凸透镜的两侧，根据凸透镜成像规律可知，此时成的是实像。故D不符合题意。
故选C。
4. 图为眼睛观察远处物体时的光路。可知这是（ ）
A. 近视眼，应戴凸透镜矫正 B. 近视眼，应戴凹透镜矫正
C. 远视眼，应戴凸透镜矫正 D. 远视眼，应戴凹透镜矫正
【答案】B
【解析】
【详解】如图所示，来自远处点的光经晶状体（凸透镜）成像在视网膜前，说明这是近视眼的光路原理图，要矫正近视眼，需要利用凹透镜对光的发散作用，在近视眼睛前面放一个凹透镜，就能使来自远处物体的光会聚在视网膜上，故应戴凹透镜矫正近视眼，故ACD不符合题意，B符合题意。
故选B。
5. 如图，在试管内装些水，用橡胶塞塞住管口，将水加热一段时间后，橡胶塞被冲出。则（ ）
A. 管内水蒸气的内能不变 B. 管内水蒸气对橡胶塞做了功
C. 水所含的热量增加 D. 灯中剩余酒精的热值变小
【答案】B
【解析】
【详解】A．用橡胶塞塞住管口，随着酒精灯给试管不断加热，试管内水和水蒸气吸收热量，内能都在不断增大，故A不符合题意；
B．将水加热一段时间后，橡胶塞被冲出，这是管内水蒸气对橡胶塞做了功，将水蒸气的内能转化为塞子的机械能，故B符合题意；
C．热量是在热传递过程中传递内能的多少，是一个过程量，不能说所含有热量，故C不符合题意；
D．热值是燃料的固有属性，热值的大小和物质种类有关，和质量、体积、是否完全充分燃烧都没有关系，所以灯中剩余酒精的热值不变，故D不符合题意。
故选B。
6. 图为094型核潜艇，它是我国国防力量的重要组成部分。它在水下航行时是通过声呐系统发出的超声波感知附近海域的情况。下列说法正确的是（ ）
A. 超声波不是由物体的振动产生 B. 超声波的传播不需要介质
C. 感知附近海域情况是利用超声波传递信息 D. 潜艇上的舰员能够听见超声波
【答案】C
【解析】
【详解】A．声音是由物体振动产生的，超声波也是由物体的振动产生，故A错误；
B．声音的传播都需要介质，超声波也是声波，它的传播也需要介质，故B错误；
C．感知附近海域情况是利用声呐系统发出的超声波在传递信息，故C正确；
D．超声波是振动频率大于20000Hz的声音，超出了人的感知范围，潜艇上的舰员不能够听见，故D错误。
故选C。
7. 如图，在一个不带瓶盖的塑料瓶侧壁打一个小孔，a、b为瓶中小孔下方位置不同的两点，用手堵住小孔，在瓶中装满某种液体。松手后，在液体喷出的过程中（ ）
A. 液体喷出的水平距离s变大 B. 液体喷出的水平距离s不变
C. a、b两点间的液体压强差变小 D. a、b两点间的液体压强差不变
【答案】D
【解析】
【详解】AB．松手后，在液体喷出的过程中，液面到小孔的距离越来越小，根据可知，小孔处的压强越来越小，因此液体喷出的水平距离s变小。故AB不符合题意；
CD．b点的压强
a点的压强
a、b两点间的液体压强差
故C不符合题意，D符合题意。
故选D。
8. 取一根木棒，在它的一端缠绕一些铜丝就做成了一个简易密度计，将其分别放入甲、乙两个盛有不同液体的烧杯中，它竖直立在液体中的漂浮情况如图所示。设密度计在甲、乙两个烧杯中所受的浮力分别为F甲和F乙，两个烧杯中液体的密度分别为ρ甲和ρ乙，则（ ）
A. F甲>F乙 B. F甲
【答案】D
【解析】
【详解】AB．如图所示，它竖直立在两种液体中都是漂浮状态，所以它受到浮力等于重力，同一支密度计的重力相等，则密度计在两种液体中受到的浮力相等。即，故AB不符合题意；
CD．如图所示，密度计在甲液体中排开液体的体积比在乙液体中排开液体的体积大，根据可知，浮力相等时，排开液体体积越大，液体密度越小。所以可判断出甲液体密度较小，即，故C不符合题意，D符合题意。
故选D。
电动车具有安静舒适、节省能源、减少污染等优点。它由可充电的电池提供动力，内里的电机能驱动车轮转动。据此完成9~11题。
9. 如图，电动车正在匀速直线行驶。当突然刹车时，乘客会（ ）
A. 左倾 B. 右倾 C. 前倾 D. 后仰
【答案】C
【解析】
【详解】一切物体都有保持原来运动状态不变的性质叫惯性。行驶的汽车突然刹车时，乘客的下部由于受到摩擦力的作用随车停止，上部由于惯性要保持原来的运动状态仍向前运动，所以会向前倾倒。故ABD不符合题意，C符合题意。
故选C。
10. 某电动车电机工作的效率为95%，下列说法正确的是（ ）
A. 机械能转化为电能的比例为95% B. 电能转化为机械能的比例为95%
C. 内能转化为电能的比例为95% D. 电能转化为内能的比例为95%
【答案】B
【解析】
【详解】电动车电机是将电能转化为机械能，为电动车提供动力。因此电动车电机工作的效率为95%是电能转化为机械能的比例为95%。故B正确，ACD错误。
故选B。
11. 给电动车充电，计算它充满电后储存电能的公式是（ ）
A W=UIt B. W=I2Rt C. t D. W=Fs
【答案】A
【解析】
【详解】给电动车充电，计算它充满电后储存电能的公式是
W=UIt=UQ
即等于电池上标有的电压U与电池的容量Q之积，而W=Fs是计算机械功的公式。故A符合题意，BCD不符合题意。
故选A。
橡皮泥具有取材方便、容易变形、可重复使用和价格便宜等特点，是一种理想的物理实验材料。据此完成12~14题。
12. 如图是一件静置在水平展台上用橡皮泥制成的艺术品，则艺术品受到的重力和支持力（ ）
A. 大小相等 B. 支持力较大 C. 重力较大 D. 是一对相互作用力
【答案】A
【解析】
【详解】艺术品静止在水平展台上，此时艺术品受到的重力和支持力大小相等、方向相反、作用在同一物体上，是一对平衡力。故BCD不符合题意，A符合题意。
故选A。
13. 如图，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。若将橡皮泥揉搓成细条状后再接入电路，其他条件不变，则LED灯的亮度（ ）
A. 增强 B. 不变 C. 减弱 D. 条件不足，无法确定
【答案】C
【解析】
【详解】由题意可知，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。导体的电阻大小跟长度和横截面积有关，长度越长电阻越大，横截面积越小，电阻越大；若将柱状的橡皮泥揉搓成细条状后再接入电路，说明这段彩色橡皮泥变长变细了，所以其电阻要变大，根据欧姆定律可知，在电压不变时，电阻变大，则电流变小，由P=UI可知，LED灯的实际功率变小，则LED灯的亮度减弱。故ABD不符合题意；C符合题意。
故选C。
14. 以一定量的橡皮泥为研究对象，借助其他器材，不能完成的探究实验是（ ）
A. 探究质量与物体形状的关系 B. 探究物体所受的重力与质量的关系
C. 探究浮力与物体形状的关系 D. 探究弹力的大小与形变大小的关系
【答案】D
【解析】
【详解】A．可以把相同质量的橡皮泥捏成不同形状，把不同质量的橡皮泥捏成相同形状，可以以此完成探究质量与物体形状的关系，故A不符合题意；
B．准备几块大小不同的橡皮泥，分别测出它们的质量和重力，收集并分析数据，得出结论。可以完成探究物体所受的重力与质量的关系，故B不符合题意；
C．把相同体积的橡皮泥捏成不同形状，用弹簧测力计挂着浸没在水里，用称重法测出在水中受到的浮力，可以完成探究浮力与物体形状的关系，故C不符合题意；
D．橡皮泥发生形变后不能恢复到原来的形状，所以橡皮泥没有弹性，不能用来探究弹力的大小与形变大小的关系，故D符合题意。
故选D。
15. 投出的铅球在空中飞行，它在整个运动过程中的动能Ek与距离地面的高度h的关系如图所示。已知铅球出手高度h为2m，铅球落到地面时重力势能为零，不计空气阻力，由图可知，铅球出手时其重力势能为（ ）
A. 80J B. 100J C. 180J D. 280J
【答案】A
【解析】
【详解】由题可知，因为不计空气阻力，机械能守恒，铅球运动过程中只有重力势能和动能的相互转化，若铅球落到地面时重力势能为零，则动能为最大值280J。由图可知，当铅球到最高点时，即距离地面2.5米时，动能为180J，则重力势能最大值为100J；已知铅球出手高度为2m，所以其重力势能小于100J。故A符合题意，BCD不符合题意。
故选A。
二、双项选择题。
16. 在生活和工作中，应注意安全用电和科学防雷，下列做法符合要求的是（ ）
A. 电动机外壳接地 B. 开关接在火线和灯泡间
C. 靠近高压线掉落区 D. 雷雨时树下避雨
【答案】AB
【解析】
【详解】A．电动机外壳接地主要是从安全角度考虑，因为电动机在使用时，因短路、绝缘皮老化、过热等原因，随时有漏电的可能。电动机外壳接地是符合安全要求的，故A符合题意；
B．家庭电路中把开关接在火线和灯泡之间是符合安全要求的，当开关断开时，人接触到灯泡不会触电；如果开关接到零线和灯泡之间，开关断开时，虽然灯泡不发光，但人接触到灯泡就会与火线形成通路而触电，故B符合题意；
C．因为大地是导体，所以人不能太靠近高压线掉落区，故C不符合题意；
D．雷雨时，树干表面因有水而能够导电，大树很容易导上雷电，在树下躲雨的人容易触电，故D不符合题意。
故选AB。
17. 2023年5月28日，国产大飞机C919成功商业首航。图为正在飞行时的C919，下列说法正确的是（ ）
A. 机翼的主要作用是提供浮力 B. 机翼的主要作用是产生升力
C. 以地面为参照物，飞行员是静止的 D. 以座舱为参照物，飞行员是静止的
【答案】BD
【解析】
【详解】AB．机翼上方凸起，下方平直，飞机在运动时，其机翼上方的空气流速快，压强小，而机翼下方的空气流速慢，压强大，故机翼受到一个向上的升力，而不是浮力，故A错误，B正确；
C．飞行员相对地面的位置是变化的，故以地面为参照物，飞行员是运动的，故C错误；
D．飞行员相对座舱位置没有发生变化，故以座舱为参照物，飞行员是静止的，故D正确。
故选BD。
18. 在试管中放少量固态碘，塞紧塞子后放入热水中。当固态的碘变为紫色的碘蒸气并充满试管后，将试管从热水中拿出，再放入凉水中，碘蒸气又会变为固态的碘。在上述实验中，碘经历的过程是（已知标准大气压下碘的熔点约114℃，沸点约184℃。）（ ）
A. 熔化和凝固 B. 汽化和液化 C. 升华和凝华 D. 吸热和放热
【答案】CD
【解析】
【详解】物体由固态直接变为气态的过程叫升华；物体由气态直接变为固态的过程叫凝华。在试管中放少量固态碘，塞紧塞子后放入热水中，固态的碘吸热升华为碘蒸气，并充满试管；因标准大气压下碘的熔点约为114℃，大于水的沸点100℃，故碘不会熔化；将试管从热水中拿出，再放入凉水中，碘蒸气放热凝华成固态的碘，碘经历的过程是先升华后凝华，先吸热后放热，故AB不符合题意，CD符合题意。
故选C。
19. 图为某款电加热器的简化电路图，R1、R2、R3为定值电阻，a、b、c、d为金属触点，S为旋钮开关，转动旋钮可以将相邻两个触点连通。则开关（ ）
A. 连接a、b时，R1和R2串联
B. 连接c、d时，R1和R3串联
C. 从连接a、b旋转至c、d时，通过R1的电流变小
D. 从连接a、b旋转至c、d时，通过R1的电流变大
【答案】AD
【解析】
【详解】A．如图所示，当连接a、b时，电路中只有R1和R2串联，故A符合题意；
B．如图所示，当连接c、d时，电路由R1和R3并联，故B不符合题意；
C D．如图所示，当连接a、b时，电路总电阻是R1和R2电阻之和，当连接c、d时，R1支路上电阻只有自己的电阻，根据欧姆定律可知，电压不变时，电阻越小，电流越大，故从连接a、b旋转至c、d时，通过R1的电流变大。故C不符合题意，D符合题意。
故选AD。
20. 某建筑工地上，一台起重机将两种材料同时从地面竖直匀速起吊送至两个不同高度，整个过程中起重机提升材料所做的功W与提升高度h的关系如图所示。由图可知（g=10N/kg）（ ）
A. 两种材料总质量为1.5t B. 两种材料总质量为3t
C. 吊到40m高处的材料质量为1t D. 吊到40m高处的材料质量为1.5t
【答案】BC
【解析】
【详解】AB．由图示知，上升高度为10m时，提升材料所做的功
据W=Gh知，两种材料的总重力
两种材料的总质量
故A不符合题意，B符合题意；
CD．吊到40m的材料单独升高的高度为
此段高度提升材料所做的功
吊到40m高处的材料重力
其质量
故C符合题意，D不符合题意。
故选BC。
三、非选择题。
21. 根据人教版初中物理教材电与磁内容绘制的知识结构如图甲所示。
（1）图甲中A为发电机的原理，即______；B为广播、移动电话传递信息的载体，即______；
（2）图乙为两个磁极间的磁感线分布情况。根据磁感线的方向可知，这是一对______（填“同名”或“异名”）磁极，位于图中C点的小磁针静止时北极指向______（填“上”或“下”）方。
【答案】 ①. 电磁感应 ②. 电磁波 ③. 同名 ④. 上
【解析】
【详解】（1）[1]发电机是根据电磁感应原理制成的。图甲中A为发电机的原理，即电磁感应。
[2]电磁波可以传递各种信息，广播、电视、移动电话都是利用电磁波传递信息的。
（2）[3][4]根据磁体外部，磁感线是由磁铁的N极出发回到磁铁的S极，故图乙中两个磁极都是N极，是一对同名磁极；某点磁场的方向实际就是小磁针静止时北极所指的方向，所以C点的小磁针静止时北极所指的方向向上。
22. 某同学测量鸡蛋密度的过程如下。
（1）把一枚鸡蛋放在调好的天平的______（填“左”或“右”）盘，平衡时，放在托盘中的砝码以及游码位置如图甲所示，则鸡蛋的质量为______g；
（2）将这枚鸡蛋放入盛有350mL水的量杯后，鸡蛋浸没在水中，此时量杯中的水面如图乙所示（鸡蛋未画出），则鸡蛋的体积为______cm3；
（3）这枚鸡蛋的密度为______g/cm3。
【答案】 ①. 左 ②. 53 ③. 50 ④. 1.06
【解析】
【详解】（1）[1]实验室使用托盘天平测量物体质量时，左盘放物体，右盘放砝码；所以鸡蛋应该放在调好的天平的左盘。
[2] 如图甲所示，砝码质量为50g，标尺的分度值为0.2g，游码示数为3g，则鸡蛋的质量为53g。
（2）[3]如图乙所示，当鸡蛋浸没在水中，此时量杯中的示数是400mL，则鸡蛋的体积为
（3）[4] 这枚鸡蛋的密度为
23. 某同学利用实验室提供的器材，测量标有电压为2.5V的小灯泡在不同电压下的电阻。他所连接的实验电路如图甲所示。
（1）在闭合开关前，需要将滑动变阻器的滑片移至______（填“A”或“B”）端；
（2）实验中，第一次测量时的电压等于2.5V，小灯泡正常发光。之后调节滑动变阻器，让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量的数据如下表所示；
数据序号
1
2
3
4
5
6
7
发光情况
明亮
不很亮
暗
较暗
微光
熄灭
熄灭
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.1
电流I/A
0.28
0.26
0.24
0.21
0.19
0.05
根据表格中的实验数据，图乙中能正确描述通过该小灯泡的电流I和其两端电压U之间关系的是______；（填“①”或“②”）
（3）第6次测量时，电流表指针的偏转如图丙所示。则电流表的读数为______A，此时小灯泡的电阻为______Ω；
（4）对比不同电压下小灯泡的电阻值可知，小灯泡的电阻随电压的增大而______（填“增大”“减小”或“不变”），主要原因是小灯泡的电阻受______的影响。
【答案】 ①. B ②. ① ③. 0.16 ④. 3.125 ⑤. 增大 ⑥. 温度
【解析】
【详解】（1）[1]为了保护电路，闭合开关之前，滑动变阻器的滑片应该移到阻值最大处B端。
（2）[2]由表中数据可知，第1次实验测得电阻为
第2次实验测得电阻为
第3次实验测得电阻为
同理可知，第四次、第五次、第七次测得的电阻分别为0.69Ω、4.74Ω、2Ω。即电阻随电压的降低而降低，并不是不变的。因此图乙中能正确描述通过该小灯泡的电流I和其两端电压U之间关系的是①。
（3）[3]有图甲可知，电流表的量程为0~0.6A，分度值为0.02A。电流表的示数为0.16A。
[4]此时小灯泡的电阻为
（4）[5][6]由（2）的计算结果可得，小灯泡的电阻并不是固定不变的，它受温度的影响，随着电压的增大而增大。
24. 株洲南站到长沙站的S7908次城际列车运行时刻表如表所示，根据此表回答下列问题。
车站
到达
发车
里程/km
株洲南
始发站
07：44
0
株洲
07：50
07：52
8
大丰
07：57
07：58
13.5
田心东
08：01
08：03
16
…
…
…
…
长沙
08：54
终点站
58
（1）列车从株洲南站发车，行驶______km到达株洲站，用时______min，列车的平均速度是______km/h；
（2）列车在“株洲南—株洲”段的运行速度比在“株洲—田心东”段的______（填“大”或“小”）。
【答案】 ①. 8 ②. 6 ③. 80 ④. 大
【解析】
【详解】（1）[1][2][3]如表可知，列车从株洲南站发车，行驶8km到达株洲站，用时间为
列车在这段路程的平均速度是
（2）[4]如表所示，在“株洲—田心东”段的路程为16km，时间为
则列车在这段路程的平均速度是
由上述结果可知，列车在“株洲南—株洲”段的运行速度比在“株洲—田心东”段的大。
25. 图甲为家用储水式电热水器，容积为60L，功率为2kW，主要由箱体、制热、控制和进出水系统组成，其内部结构如图乙所示。解答下列问题。
（1）电热水器的外壳和内胆之间所用的保温材料，从节能方面看，应具有______（填“绝热”或“导热”）性能。储水腔内出水管的位置比进水管高，因热水密度比冷水小，故储水腔内______（填“热”或“冷”）水在上。在水压作用下，热水通过位置较高的出水管口不断流出；
（2）储水腔储满水时，水的质量为______kg。要将这些水由20℃加热到预设温度70℃，需要吸收的热量为______J；已知水=1.0103kg/m3，c水=4.2103J/（kg·℃），1L=1.010-3m3
（3）制热系统工作0.5h消耗_______kW·h的电能。
【答案】 ①. 绝热 ②. 热 ③. 60 ④. ⑤. 1
【解析】
【详解】（1）[1]为了减少热量散失，电热水器的外壳和内胆之间所用的保温材料，应该具有绝热性能，以减少能量损耗。
[2] 因热水密度比冷水小，出水管的位置比进水管高，所以储水腔内应该是热水在上边。
（2）[3] 储水腔储满水时，水的质量为
[4]这些水需要吸收的热量为
（3）[5] 制热系统工作0.5h消耗的电能为
26. 某同学利用图示装置测量滑动摩擦力的大小。水平传送带由微型电动机控制其运转，连接滑块和压块的细绳自然拉直，事先用电子秤分别测出滑块和压块的重力G1和G2。
（1）此装置中定滑轮的作用是改变力的______（填“大小”或“方向”）；
（2）本实验除了要保证压块在电子秤上保持静止外，还需控制的条件是______（填“①”或“②”）
①水平传送带必须匀速运转 ②定滑轮左侧连接滑块的细绳必须水平
（3）开启电源，应使皮带轮上方的传送带向______（填“左”或“右”）运动，此时滑块受到的滑动摩擦力方向为水平向______（填“左”或“右”）。读出电子秤的示数G3，此时滑块所受滑动摩擦力大小f=_______（用测得的物理量表示）。
【答案】 ①. 方向 ②. ② ③. 左 ④. 左 ⑤.
【解析】
【详解】（1）[1]如图所示，定滑轮的实质是一个等臂杠杆，此装置中定滑轮的作用是改变力的方向。
（2）[2] 本实验要保证压块在电子秤上保持静止，滑块才能相对于压块保持静止，当传送带运转时滑块受到的摩擦力大小就等于压块对滑块的拉力，所以传送带不一定要匀速运转，但是滑块受到拉力的方向必须是水平向右的，否则滑块受到的拉力就不等于摩擦力。所以，实验除了要保证压块在电子秤上保持静止外，还需控制的条件是：定滑轮左侧连接滑块的细绳必须水平。
（3）[3]因为滑块右端和细绳相连，要受到细绳的拉力，所以开启电源后，应使皮带轮上方的传送带向左运动。
[4]当传送带向左运动时，滑块受到细绳对它向右的拉力，有向右运动的趋势，所以此时滑块受到的滑动摩擦力方向为水平向左。
[5]如图所示，当传送带运转时，分析压块的受力情况，因为压块通过细绳对滑块的拉力等于滑块受到的摩擦力f，故此时压块受到细绳对它向上的拉力大小也就是f，由题意可知，压块还受到竖直向下的重力G2和竖直向上的支持力，也就是电子秤的示数G3；因为压块静止，受平衡力作用，所以压块受到细绳对它向上的拉力等于其受到的重力和支持力之差，即此时压块受到细绳对它向上的拉力等于滑块所受摩擦力大小为
27. 图甲为多人赛艇。划桨时，桨可绕侧舷上的固定轴转动，从而使赛艇运动。图乙为划桨时桨的简化平面图，其中O为固定轴，AB为赛艇的运动方向，桨上OC长为0.8m，OD长为2m，F1为人划桨的力，F2为水对浆的作用力。
（1）划桨时，桨对水的作用力大小______（填“大于”、“等于”或“小于”）水对桨的作用力大小；
（2）桨为______（填“省力”或“费力”）杠杆。请写出一种与桨类型相同的杠杆：______；
（3）已知图乙中F2为200N，F1与CD的夹角=30，F1、F2均与AB平行。要划动桨，F1至少多大？（sin30=0.5，不考虑桨的重力）______
【答案】 ①. 等于 ②. 费力 ③. 夹菜的筷子 ④. 500
【解析】
【详解】（1）[1]因为物体间力的作用是相互的，所以划桨时，桨对水的作用力等于水对桨的作用力。
（2）[2] [3]先根据题意作出动力臂和阻力臂如下图所示：
因为动力臂小于阻力臂，则动力大于阻力，所以这个杠杆是费力杠杆；此外，我们平时吃饭时夹菜的筷子也是费力杠杆。
（3）[4]如图，OC=0.8m，OD=2m，F1与CD的夹角=30，sin30=0.5，则动力臂的长为
同理可得阻力臂的长为
已知图乙中F2为200N，根据杠杆平衡条件可得动力F1为
28. 图甲为一种汽车前大灯的外形，下端三个金属片为灯的三脚插头，可连接电源；图乙为灯管内部结构，三根导电支架分别与三个金属片相连，支架间接有两组灯丝，夜间行车时，可根据需要进行切换。已如两组灯丝L1和L2的额定电压均为12V，额定功率分别为100W和80W。
甲 乙 丙
（1）两灯正常工作时，通过L2的电流为______A（结果保留两位小数），比通过L1的电流______（选填“大”或“小”）。
（2）图丙中的A、B、C分别代表与图乙中左、中、右三个支架相连的三个金属片。根据图乙，在图丙中画出灯管内的电路图；______
（3）灯丝L1阻值是_____Ω。若将电源的两端分别连接金属片B、C，为保证电路安全，电源电压不能超过多少伏？（不考虑灯丝以外的电阻，忽略温度对电阻的影响。）______
【答案】 ①. 6.67 ②. 小 ③. ④. 1.44 ⑤. 21.6
【解析】
【详解】（1）[1][2]灯正常工作时，通过L2的电流
通过L1的电流
通过L2的电流小于通过L1的电流。
（2）[3]由图乙可知，两灯并联，如图所示：
（3）[4][5]灯丝L1的阻值
将电源的两端分别连接金属片B、C，分析电路可知，两灯串联，则电路中的电流相等，此时电路中的电流为L2正常发光时的电流，电路中的电阻
此时电源电压
相关试卷
2023年湖南省株洲市中考物理试题（含解析）： 这是一份2023年湖南省株洲市中考物理试题（含解析），共20页。试卷主要包含了单项选择题，双项选择题，非选择题等内容，欢迎下载使用。
2023年湖南省株洲市中考物理试题（含解析）： 这是一份2023年湖南省株洲市中考物理试题（含解析），共20页。试卷主要包含了单项选择题，双项选择题，非选择题等内容，欢迎下载使用。
2023年湖南省株洲市中考物理试题（解析版）： 这是一份2023年湖南省株洲市中考物理试题（解析版），共19页。试卷主要包含了单项选择题，双项选择题，非选择题等内容，欢迎下载使用。
