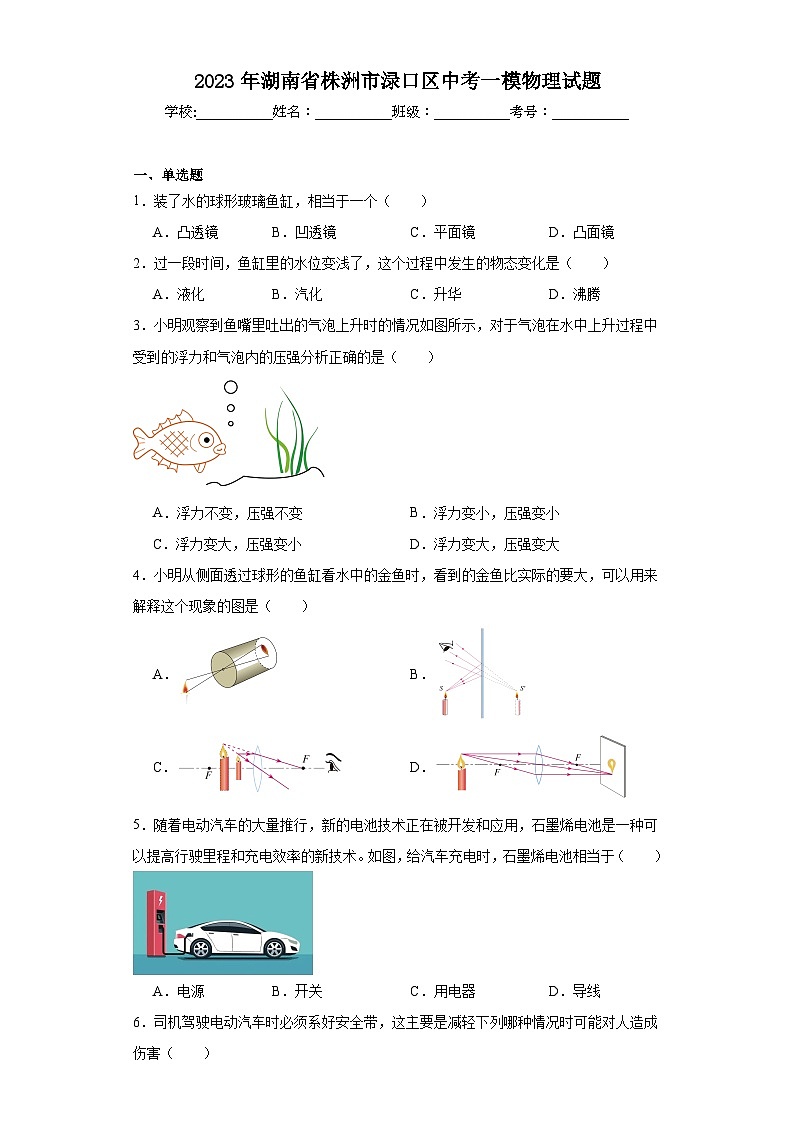

2023年湖南省株洲市渌口区中考一模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．装了水的球形玻璃鱼缸，相当于一个（　　）
A．凸透镜 B．凹透镜 C．平面镜 D．凸面镜
2．过一段时间，鱼缸里的水位变浅了，这个过程中发生的物态变化是（　　）
A．液化 B．汽化 C．升华 D．沸腾
3．小明观察到鱼嘴里吐出的气泡上升时的情况如图所示，对于气泡在水中上升过程中受到的浮力和气泡内的压强分析正确的是（　　）

A．浮力不变，压强不变 B．浮力变小，压强变小
C．浮力变大，压强变小 D．浮力变大，压强变大
4．小明从侧面透过球形的鱼缸看水中的金鱼时，看到的金鱼比实际的要大，可以用来解释这个现象的图是（　　）
A．   B．
C．   D．
5．随着电动汽车的大量推行，新的电池技术正在被开发和应用，石墨烯电池是一种可以提高行驶里程和充电效率的新技术。如图，给汽车充电时，石墨烯电池相当于（　　）

A．电源 B．开关 C．用电器 D．导线
6．司机驾驶电动汽车时必须系好安全带，这主要是减轻下列哪种情况时可能对人造成伤害（　　）
A．车速过快 B．车速过慢 C．突然启动 D．紧急刹车

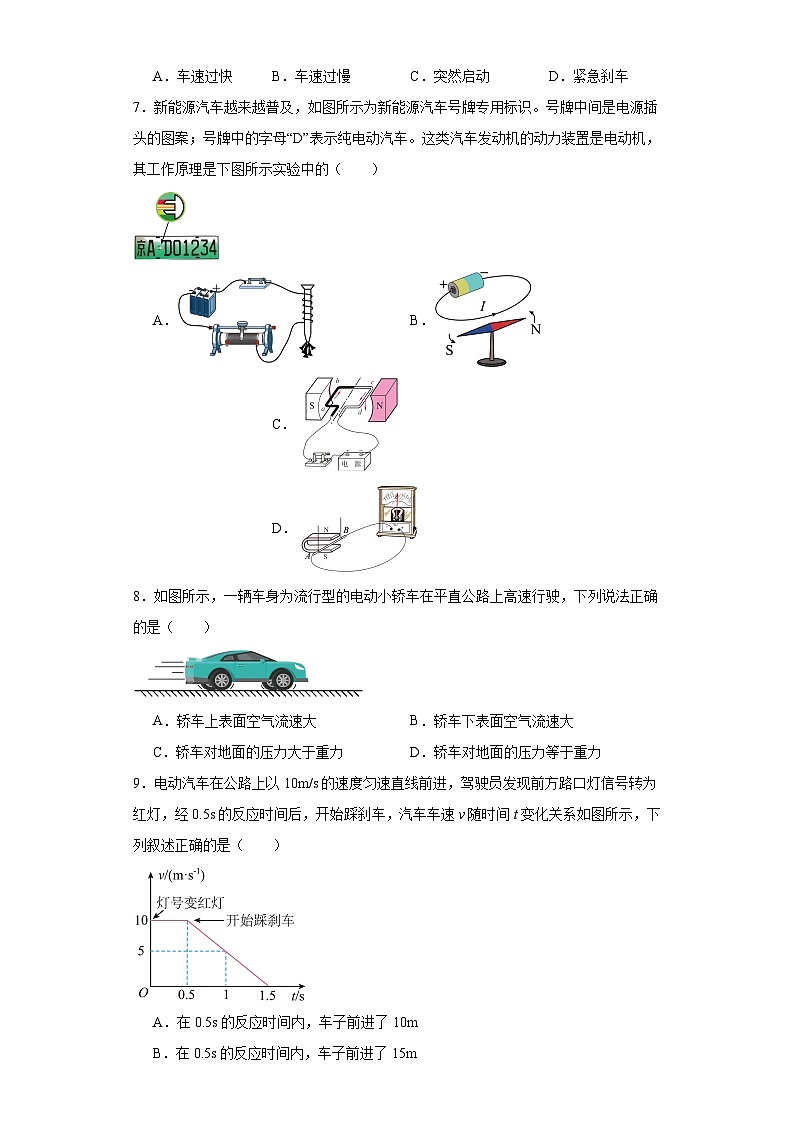

7．新能源汽车越来越普及，如图所示为新能源汽车号牌专用标识。号牌中间是电源插头的图案；号牌中的字母“D”表示纯电动汽车。这类汽车发动机的动力装置是电动机，其工作原理是下图所示实验中的（　　）

A．   B．     C．   D．
8．如图所示，一辆车身为流行型的电动小轿车在平直公路上高速行驶，下列说法正确的是（　　）

A．轿车上表面空气流速大 B．轿车下表面空气流速大
C．轿车对地面的压力大于重力 D．轿车对地面的压力等于重力
9．电动汽车在公路上以10m/s的速度匀速直线前进，驾驶员发现前方路口灯信号转为红灯，经0.5s的反应时间后，开始踩刹车，汽车车速v随时间t变化关系如图所示，下列叙述正确的是（　　）

A．在0.5s的反应时间内，车子前进了10m
B．在0.5s的反应时间内，车子前进了15m
C．从开始刹车后1s，车速为5m/s
D．从灯信号转为红灯起到汽车完全静止，车子总共用时1.5s

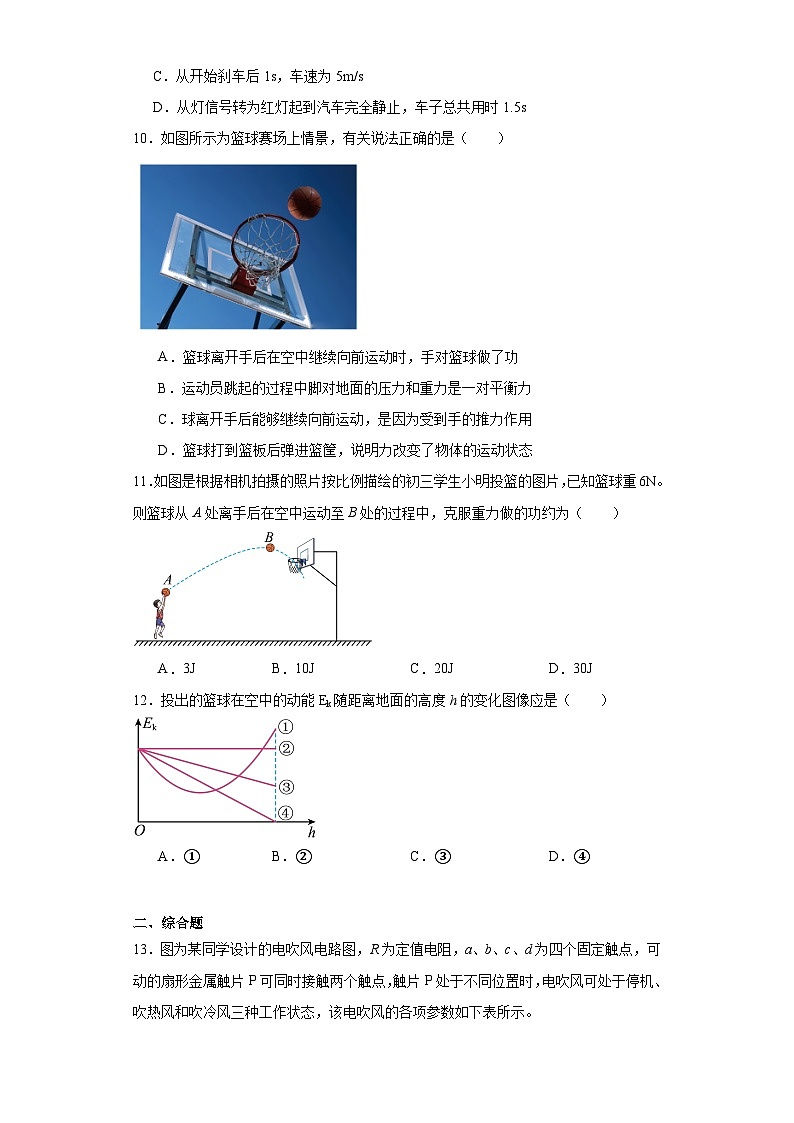

10．如图所示为篮球赛场上情景，有关说法正确的是（　　）

A．篮球离开手后在空中继续向前运动时，手对篮球做了功
B．运动员跳起的过程中脚对地面的压力和重力是一对平衡力
C．球离开手后能够继续向前运动，是因为受到手的推力作用
D．篮球打到篮板后弹进篮筐，说明力改变了物体的运动状态
11．如图是根据相机拍摄的照片按比例描绘的初三学生小明投篮的图片，已知篮球重6N。则篮球从A处离手后在空中运动至B处的过程中，克服重力做的功约为（　　）

A．3J B．10J C．20J D．30J
12．投出的篮球在空中的动能Ek随距离地面的高度h的变化图像应是（　　）

A．① B．② C．③ D．④

二、综合题
13．图为某同学设计的电吹风电路图，R为定值电阻，a、b、c、d为四个固定触点，可动的扇形金属触片P可同时接触两个触点，触片P处于不同位置时，电吹风可处于停机、吹热风和吹冷风三种工作状态，该电吹风的各项参数如下表所示。

热风时消耗的总功率
466W
冷风时消耗的总功率
66W
小风扇的额定电压
100V
电吹风的扇形金属触片P处不同位置时，电吹风可处于三种不同工作状态。下列说法正确的是( )；
A．触片P接触a、b两个触点为冷风状态
B．触片P接触b、c两个触点为热风状态
C．触片P接触c、d两个触点为冷风状态
D．触片P接触c、d两个触点为停机状态
根据电吹风的工作参数可知，吹热风时，电热丝消耗的电功率为( )；
A．66W     B．400W     C．466W      D．532W
定值电阻R的阻值应为( )。
A．104Ω     B．181Ω     C．400Ω   D．733Ω

三、多选题
14．2022年3月，王亚平在中国空间站进行第二次太空授课，如图所示，下列有关说法正确的是（　　）

A．王亚平与地面课堂进行互动交流是通过电磁波传递信息
B．空间站的信息传递到地球上的速度为340m/s
C．地球上的石头带到空间站时质量会变小
D．运载火箭用氢能源做燃料是利用氢的热值较大
15．现在中学生近视眼患者越来越多，保护眼睛刻不容缓，学校开展了上、下午各一次眼保健操活动来预防近视，下图中关于近视眼成因及其矫正的原理图正确的是（　　）
A． B． C． D．

四、单选题
16．如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（　　）

A．若家庭电路发生短路时，“空气开关”会自动断开
B．当有人发生触电事故时，“空气开关”会自动断开
C．当电路中电流过大时，“漏电保护器”会“跳闸”
D．三孔插座的上孔与大地相连，容易导致人体触电

五、多选题
17．如图是某二氧化碳浓度检测仪的电路原理图，R0为定值电阻，R1为气敏电阻，其阻值随二氧化碳浓度的增大而减小。电源电压不变，闭合S，当所测二氧化碳浓度增大时，下列判断正确的是（　　）

A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变小
C．电压表示数变大，电流表示数变大
D．电压表和电流表示数的比值不变
18．如图所示，小明在做模拟“蹦极”的小实验，一根橡皮筋一端系一个小石块，另一端固定在A点，B点是橡皮筋不系小石块自然下垂时下端所在的位置，C点是小石块从A点自由释放后所能达到的最低点。关于小石块从A点到C点运动过程的说法，正确的是（　　）

A．整个过程中小石块重力势能的减小量等于它动能的增加量
B．从A点下落到B点的过程中，小石块受到重力和弹力的作用
C．从B点下落到C点的过程中，小石块的速度先增大后减小
D．小石块在C点时，橡皮筋的弹性势能最大

六、填空题
19．如图为教材中《声现象》的知识结构图，图中框架表示各知识之间的联系。

（1）请在A中说明声音的产生原因是：发声体 ；
（2）请在B中补全声音的特性 ，在C中填写音调的高低取决于声源振动的 ；
（3）声的利用有传递信息和 （在D中填写）。

七、实验题
20．小军同学在做“探究影响浮力大小因素”的实验时，他用弹簧测力计悬挂一个实心金属块，分别在下列四种情况下保持静止（如图所示）。请你帮助小军同学完成以下问题：

（1）乙图中金属块所受浮力为 N；
（2）比较甲、丙、丁三幅图可得出结论：浮力的大小与 有关；
（3）比较 三幅图可得出结论：浮力的大小与物体没在液体中的体积有关。
21．如图所示，利用轻质杠杆探究杠杆平衡条件：（实验中杠杆每一格长度为1cm）

（1）杠杆静止时如图甲所示，要使杠杆在水平位置平衡，则应将平衡螺母向 （填“左”或“右”）调；
（2）如图乙，在A点挂4个钩码，在B点挂 个钩码，可使杠杆在水平位置平衡；
（3）保持左侧悬挂钩码的位置和数量不变，调节右侧悬挂钩码的数量和位置，使杠杆始终在水平位置平衡，记录对应的力F和力臂l1大小，绘制成图像如图丙所示。在阻力和阻力臂一定时，图像中每个点与两坐标轴围成的方形面积 （选填“相等”或“不相等”）；
（4）实验中每个钩码重 N；
（5）用弹簧测力计代替钩码，如图丁所示，使杠杆在水平位置平衡，此时弹簧测力计的拉力 1.5N（选填“大于”、“等于”或“小于”）。
22．如图甲所示为测量小灯泡L功率的电路图，小灯泡L的额定电压为2.5V，电源电压恒为3V。实验中：

（1）在连接电路时，开关S应处于 状态；
（2）连接完电路后，闭合开关S，发现无论怎样移动滑动变阻器的滑片P，电流表示数始终为零，电压表示数始终为3V。假定电路中只有一处故障，则产生这一现象的原因可能是( )；
A．灯泡短路   B．灯泡断路     C．滑动变阻器短路     D．滑动变阻器断路
（3）排除故障后，继续实验，当电压表示数为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率为 W；
（4）如果要使灯泡两端电压由2.5V调到2V，应该把滑动变阻器的滑片向 滑动（选填“左”、“右”）；
（5）根据实验数据绘制出小灯泡的电流I与电压U的关系图像，如图丙所示。当电压表示数增大时，灯丝温度会发生变化，灯丝电阻将( )
A．变大     B．变小      C．不变     D．无法确定
23．物理课上，同学们利用压强计“研究液体内部压强”，如图所示，进行了如下的操作。

（1）实验前，小明没有按压橡皮膜时，U形管两侧液面就存在高度差（如图①所示），接下来的操作是 （选填字母）；
A．从U形管内向外倒出适量水   B．拆除软管重新安装   C．向U形管内添加适量水
（2）正确操作后，分析图②、图③的实验现象，得出结论：同种液体中，液体压强随液体深度的增加而 ；
（3）分析图③、图④的实验现象，得出结论：在深度相同时，液体的 越大，压强越大；
（4）小王用图⑤所示的装置测量未知液体的密度：在左侧加入适量的水，在右侧缓慢倒入待测液体，直到橡皮膜刚好变平，她测量了以下物理量：
A．右侧待测液体到橡皮膜中心的深度h1 B．左侧水到橡皮膜中心的深度h2
请你推导出待测液体密度的表达式为ρ= （选择题中字母h1、h2和ρ水表示）。

八、填空题
24．某跳伞运动员从飞机上跳下，沿竖直方向降落，一段时间后打开降落伞，最后安全着地。已知运动员和跳伞设备的总重力为700牛，图甲是跳伞过程中下降的速度与时间的关系图像，图乙是跳伞过程中部分阶段的情景及受力示意图。

（1）图甲中线段 和 表示跳伞运动员在匀速降落（填字母）；
（2）图甲中线段AB、BC、CD分别对应图乙中受力情况的编号是 、 、 （填编号）；
（3）计算运动员和跳伞设备的总重力在AB段所做的功。

九、综合题
25．如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220V，R1和R2均为电烤箱中的加热元件，R2的阻值为70Ω。此电烤箱有高温挡和低温挡两个挡位，低温挡电烤箱的电功率为440W。

（1）当只闭合开关S1时为 挡，同时闭合开关S1和S2时为 挡；（选填“高温”、“低温”）
（2）发热电阻R1的阻值是多少？电烤箱处于高温挡时的电功率是多少；
（3）小明发现在傍晚用电高峰时，电烤箱内比平时温度低，他猜想是用电高峰时电压偏低导致实际功率偏低，于是他想用电能表和秒表测量电烤箱高温挡的实际功率和家庭电路的实际电压。傍晚用电高峰时，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在1min内电能表的转盘转了50转，电能表的铭牌如图丙所示，则用电高峰时电烤箱的实际功率为多少？家庭电路的实际电压为多少。（不考虑电阻值随温度的变化）

参考答案：
1．A
【详解】装了水的圆形玻璃缸中间厚，边缘薄，相当于一个放大镜，放大镜其实质就是凸透镜。
故选A。
2．B
【详解】鱼缸里的水一段时间后水位变浅了，由液态变为气态，是汽化现象，故B符合题意，ACD不符合题意。
故选B。
3．C
【详解】因为气泡上升时，深度h变小，由p=ρgh可知气泡受到水的压强变小，故气泡的体积变大。又因为一定质量的气体，体积变大，压强变小，所以，气泡内的压强p变小；因为气泡的体积变大，排开水的体积变大，所以，由F浮=ρ水gV排可知气泡受到水的浮力变大，故ABD错误，C正确。
故选C。
4．C
【详解】小明从侧面透过球形的鱼缸看水中的金鱼时，鱼缸相当于凸透镜，看到的金鱼比实际的要大，成的是正立、放大的虚像，是折射现象。
A．蜡烛透过小孔成像，属于光的直线传播现象，故A不符合题意；
B．图中蜡烛经过平面镜成像，属于光的直线传播现象，故B不符合题意；
C．眼睛透过凸透镜看到蜡烛正立、放大的虚像，是折射现象，故C符合题意；
D．图中是凸透镜倒立、等大的实像，故D不符合题意。
故选C。
5．C
【详解】石墨烯电池在充电时需要消耗电能，将电能转化为化学能，所以相当于用电器，故C符合题意，ABD不符合题意。
故选C。
6．D
【详解】司机驾驶电动汽车时必须系好安全带，是为了防止司机向前倾斜带来的伤害。
AB．车速过快或车速过慢，司机都不会受伤，故AB不符合题意；
C．突然启动，司机由于惯性，会保持原来静止的状态，不会向前倾斜，故C不符合题意；
D．紧急刹车时，司机由于惯性，会保持原来的速度向前运动，安全带可以减轻司机受到的伤害，故D符合题意。
故选D。
7．C
【详解】电动机的工作原理是：通电导体在磁场中受力运动。
A．该图为研究电磁铁磁性强弱影响因素的原理图，是利用了电流的磁效应，故A不符合题意；
B．该图是奥斯特实验图，小磁针指针偏转说明通电导体周围有磁场，故B不符合题意；
C．该图电路中有电源，通电线圈受到磁场力的作用运动，是电动机的工作原理，故C符合题意；
D．该图电路中没有电源，是电磁感应的实验图，属于发电机的原理，故D不符合题意。
故选C。
8．A
【详解】AB．轿车向上凸起，上表面空气流速大，下表面空气流速较小，故A正确，B错误；
CD．上表面受到竖直向下的气压小于下表面受到的竖直向上的气压，轿车受到竖直向上的压力差、地面的竖直向上的支持、竖直向下的重力作用处于平衡状态，则轿车受到地面的支持力小于重力，由力的作用是相互的得，地面对轿车的支持力与轿车对地面的压力大小相等，因此轿车对地面的压力小于重力，故CD错误。
故选A。
9．D
【详解】AB．由速度公式可得，在 0.5s 的反应时间内车子前进的距离
s=vt=10m/s×0.5s=5m
故AB错误；
C．由图象可知，从开始刹车后1s即1.5s时，汽车的速度为0m/s，故C错误；
D．由图象可知，从开始刹车后1s即1.5s时，汽车静止。故从灯信号转为红灯起到汽车完全静止，车子总共用时1.5s，故D正确。
故选D。
10．D
【详解】A．做功的两个必要条件：对物体施加了力和沿力的方向运动了距离，篮球离开手后在空中继续向前运动时，手没有对篮球施加力的作用，手没有对篮球做功，故A错误；
B．满足平衡力的条件是两个力大小相等，方向相反，作用在同一个物体上，脚对地面的力作用在地面上，而重力作用在人身上，两个力没有作用在同一物体上，故B错误；
C．一切物体都具有惯性，球离开手后能够继续向前运动，是因为球具有惯性，故C错误；
D．篮球打到篮板后弹进篮筐，篮球的运动方向和速度大小发生了改变，所以篮球的运动状态发生了改变，故D正确。
故选D。
11．B
【详解】初三学生身高约1.6m，由图得，A处到B处得竖直距离约等于小明的身高，约为1.6m，篮球从A处离手后在空中运动至B处的过程中，克服重力做的功约为

故ACD不符合题意，B符合题意。
故选B。
12．C
【详解】铅球在整个飞行过程中，质量不变，铅球一直在运动，动能不为零。从出手到最高点过程中速度减小，此过程动能减小；在下落的过程中，速度不断增大，到达地面最大，此过程动能增大。图中横轴表示高度一直在增加，动能应该一直减小，故ABD不符合题意，C符合题意。
故选C。
13． D B C
【详解】[1]触片P接触a、b两个触点，定值电阻与小风扇串联后再与电热丝并联，此时吹热风，触片P接触b、c两个触点，定值电阻与小风扇串联，此时吹冷风，触片P接触c、d两个触点，电路为接通，处于停机，故ABC错误，D正确。
故选D。
[2]触片P接触b、c两个触点，定值电阻与小风扇串联，此时吹冷风，则

触片P接触a、b两个触点，定值电阻与小风扇串联后再与电热丝并联，此时吹热风，则

则电热丝消耗的电功率为

故ACD不符合题意，B符合题意。
故选B。
[3]触片P接触b、c两个触点，定值电阻与小风扇串联，此时吹冷风，小风扇的额定电压为100V，由串联电路的电压规律可知，定值电阻两端的电压为

通过电路的电流为

已知冷风功率为66W，则

由上述可得

故C符合题意，ABD不符合题意。
故选C。
14．AD
【详解】A．太空中为真空状态，声音无法在真空中传播，王亚平与地面课堂进行互动交流是通过电磁波传递信息，故A正确；
B．声音不能在真空中传播，而电磁波是可以的；因此空间站向地球传递信号是用电磁波，电磁波在真空中的传播速度为3×108m/s，故B错误；
C．石头从地球带到太空，位置发生变化，物质的多少没有变化，所以石头的质量没有变化，故C错误；
D．运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量，故D正确。
故选AD。
15．AB
【详解】A．如图，来自远处的平行光经晶状体折射后，会聚于视网膜前，因此看不清远处的物体；这是由于晶状体太厚，折光能力太强，是近视眼的成因图，故A正确；
B．如图，凹透镜对光线有发散作用，使光线变得发散后再进入眼睛，折射光线刚好落在视网膜上，从而看清远处的物体，这是近视眼的矫正光路图，故B正确；
C．如图，来自近处的光先经晶状体折射后，会聚于视网膜后，因此看不清近处的物体；这是由于晶状体太薄，折光能力太弱，是远视眼的成因图，故C错误；
D．如图，凸透镜对光线有会聚作用，使近处的光线变得会聚后再进入眼睛，折射光线刚好落在视网膜上，从而看清近处的物体，这是远视眼的矫正光路图，故D错误。
故选AB。
16．A
【详解】A．若家庭电路发生短路时，电路中的电流过大，“空气开关”会自动断开，故A正确；
B．当有人发生触电事故时，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用；由于电路中不是电流过大，空气开关不会跳闸，故B错误；
C．若家庭电路电流过大时，“空气开关”会自动断开；此时通过零线、火线的电流相同，“漏电保护器”不会“跳闸”，故C错误；
D．三孔插座的上孔与大地相连，当将用电器的三脚插头插入该插座时，能将用电器的金属外壳接地，若用电器漏电，人接触用电器时，地线把人体短路，防止发生触电事故，故D错误。
故选A。
17．CD
【详解】由电路图可知，两电阻串联，电压表测量R0两端的电压，电流表测电路中的电流。闭合S，当所测二氧化碳浓度增大时，气敏电阻R1的阻值减小，电路中的总电阻减小，由可知，电路中的电流变大，即电流表的示数变大；由U＝IR可知，定值电阻R0两端的电压变大，即电压表的示数变大；根据可知，电压表与电流表示数的比值为R0的阻值，保持不变。综上所述，AB错误，CD正确。
故选CD。
18．CD
【详解】小石块在下落过程中，在AB段，小石块只受到重力作用，重力不断改变小石块的运动状态，小石块加速下落；在BC段受到橡皮筋的拉力作用，过B点后橡皮筋开始伸长（大于原长），弹力逐渐增大。当拉力小于重力时，小石块仍处于加速状态；当拉力大于重力时，小石块减速下落。
A．从A点到C点运动过程中，小石块有重力势能转化为动能，还转化为橡皮筋的弹性势能，故A错误；
B．根据题意知道，B点是橡皮筋自然下垂长度的位置，所以在AB段，橡皮筋对小石块没有弹力，故B错误；
C．从B点下落到C点的过程中，小石块速度先加速后减速，故C正确；
D．小石块在C点时，橡皮筋的形变最大，所以弹性势能最大，故D正确。
故选CD。
19． 振动 响度 频率 能量
【详解】（1）[1]声音由物体振动产生，一切发生的物体都在振动。
（2）[2]声音的大小叫响度，响度与振幅有关。
[3]声音的高低叫音调，音调与频率有关。
（3）[4]声音可以传递信息和能量。
20． 0.4 液体的密度 甲乙丙
【详解】（1）[1]由图甲所示，物体重力为2.7N，如图乙所示，弹簧测力计示数为2.3N，物体所受浮力为

（2）[2]比较甲、丙、丁三幅图可得，物体排开液体中体积相同，液体密度不同，弹簧测力计示数不同，可得图丙中浮力为

图丁中浮力为

根据控制变量法可得结论：浮力大小与液体密度有关。
（3）[3]要得结论：浮力的大小与物体没在液体中的体积有关，根据控制变量法，需控制液体密度相同，使物体没在液体中体积改变，故应比较图甲乙丙。
21． 左 6 相等 0.5 大于
【详解】（1）[1]实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉，说明杠杆的重心在支点右侧，要使其在水平位置平衡，应将杠杆平衡螺母向左调节，直到杠杆在水平位置平衡，目的是为了便于测量力臂和避免杠杆自重对实验的影响。
（2）[2]设一个钩码的重力为G，杠杆的一个小格为L，由杠杆的平衡条件知

解得，即在B位置挂上个钩码，使杠杆在水平位置平衡。
（3）[3]由于此题中的阻力和阻力臂不变，利用图像中任意一组数据都能得出

图像中每个点与两坐标轴围成的方形面积相等，其原因是阻力和阻力臂保持不变，根据杠杆的平衡条件可知，动力与动力臂的乘积保持不变。
（4）[4]由图丙力F1和力臂l1大小可得动力与动力臂的乘积为

由图乙可得

解得。
（5）[5]沿测力计方向作出力F的作用线，再作点O到力F的作用线的距离，标出力臂L1，如图所示，动力臂减小，动力增大，可知此时弹簧测力计的拉力大于1.5N。

22． 断开 B 0.6 左 A
【详解】（1）[1]为保护电路，在连接电路时，开关S应处于断开状态。
（2）[2]闭合开关，电流表没有示数，说明电路存在断路，移动滑动变阻器的滑片，电压表示数始终为3V，说明电压表与电源两极相连，电压表并联电路之外电路不存在断路，则与电压表并联的灯泡断路，故ACD不符合题意，故B符合题意。
故选B。
（3）[3]排除故障后，继续实验，当电压表示数为2.5V时，电流表示数如图乙所示，电流表选用0~0.6A，分度值为0.02A，则此时电流表的读数为0.24A，即流过灯泡的电流是0.24A，小灯泡的额定功率为

（4）[4]由图知，灯泡与滑动变阻器串联接入电路，如果要使灯泡两端电压由2.5V调到2V，根据串联分压原理，应该把滑动变阻器的滑片向左滑动，使滑动变阻器接入电路阻值变大，分得电压变大，从而使灯泡两端电压由2.5V调到2V。
（5）[5]根据实验数据绘制出小灯泡的电流I与电压U的关系图像，如图丙所示。随灯泡两端电压的增大，通过灯泡的电流也增大，但电流增加的越来越慢，根据欧姆定律得，当电压表示数增大时，灯丝温度会发生变化，灯丝电阻将变大，故BCD不符合题意；故A符合题意。
故选A。
23． B 增大 密度
【详解】（1）[1]实验前，橡皮膜不受到按压，U形管两侧液面存在高度差，说明U形管两侧液面上方的压强不等，需要将软管拆除，重新安装，才能让U形管两侧液面相平，故AC不符合题意，B符合题意。
故选B。
（2）[2]图②③实验中，探头放在水的不同深度，U形管两侧液面高度差不同，且深度越深，U形管两侧液面高度差越大，可以得出：同种液体中，液体压强随液体深度的增加而增大。
（3）[3]图③④实验中，探头放在不同的液体中，U形管两侧液面高度差不同，且密度越大，U形管两侧液面高度差越大，分析图③、图④的实验现象，得出结论：在深度相同时，液体的密度越大，压强越大。
（4）[4]橡皮膜刚好相平，说明两侧液体的压强相等，左侧水对橡皮膜的压强为，右侧液体对橡皮膜的压强为，则有

解得液体的密度

24． AB CD ④ ① ③ 7×105J
【详解】（1）[1][2]图甲中线段AB和CD运动员的速度不变，表示跳伞运动员在匀速降落。
（2）[3][4][5]依题意得，某跳伞运动员从飞机上跳下，沿竖直方向降落，一段时间后打开降落伞，最后安全着地。图甲中线段AB未打开降落伞，做匀速直线运动，运动员受到平衡力的作用，对应的受力图像为④；BC运动员做减速运动，受到的阻力大于重力，为图①；CD段运动员打开降落伞，做匀速直线运动，受到的阻力等于重力，为图像③。
（3）[6]由得，运动员和跳伞设备在AB段下落的距离为

运动员和跳伞设备的总重力在AB段所做的功

25． 低温 高温 40Ω，1210W 1000W，200V
【详解】（1）[1][2]由乙图可知，当只闭合开关S1时，R1和R2串联在电路中；同时闭合开关S1和S2时，电路为R1的简单电路。由此可知，只闭合开关S1时，电路的总电阻最大，根据可知，功率最小，电烤箱处于低温挡；闭合开关S1和S2时，电路的总电阻最小，根据可知，功率最大，电烤箱处于高温挡。
（2）[3]当电烤箱处于低温挡时，根据可得，电路的总电阻为

根据串联电路的电阻特点可得，发热电阻R1的阻值是

当电烤箱处于高温挡时，根据可得，电烤箱工作的电功率是

（3）[4]图丙中，“3000r/kW·h”表示电路中的用电器每消耗1kW·h的电能，电能表的转盘转3000r，电能表的转盘转了50转时，高温挡时电烤箱消耗的电能为

根据可得，电烤箱的实际功率为

根据可得，家庭电路的实际电压为
