知识点1　串、并联电路的电功

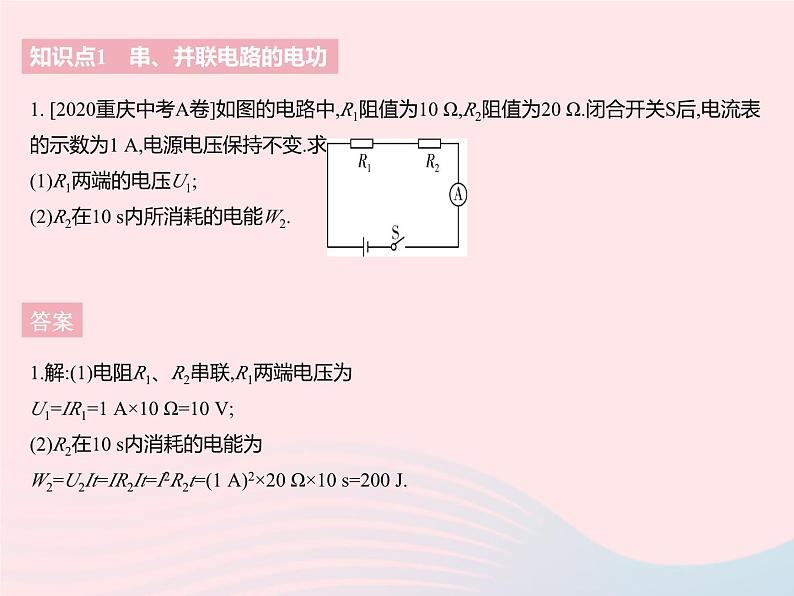

1. [2020重庆中考A卷]如图的电路中,R1阻值为10 Ω,R2阻值为20 Ω.闭合开关S后,电流表的示数为1 A,电源电压保持不变.求:(1)R1两端的电压U1;(2)R2在10 s内所消耗的电能W2.
1.解:(1)电阻R1、R2串联,R1两端电压为U1=IR1=1 A×10 Ω=10 V;(2)R2在10 s内消耗的电能为W2=U2It=IR2It=I2R2t=(1 A)2×20 Ω×10 s=200 J.

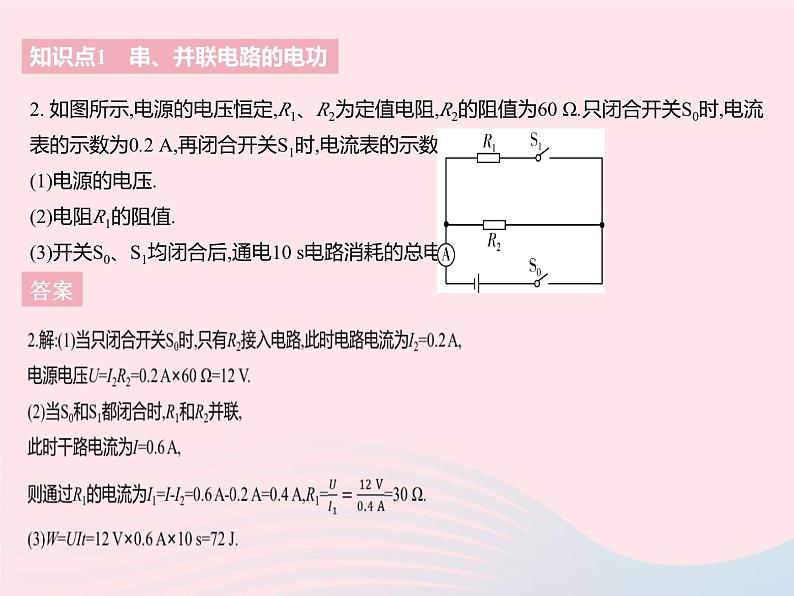

2. 如图所示,电源的电压恒定,R1、R2为定值电阻,R2的阻值为60 Ω.只闭合开关S0时,电流表的示数为0.2 A,再闭合开关S1时,电流表的示数为0.6 A.求:(1)电源的电压.(2)电阻R1的阻值.(3)开关S0、S1均闭合后,通电10 s电路消耗的总电能.
知识点2　电功变形公式的应用

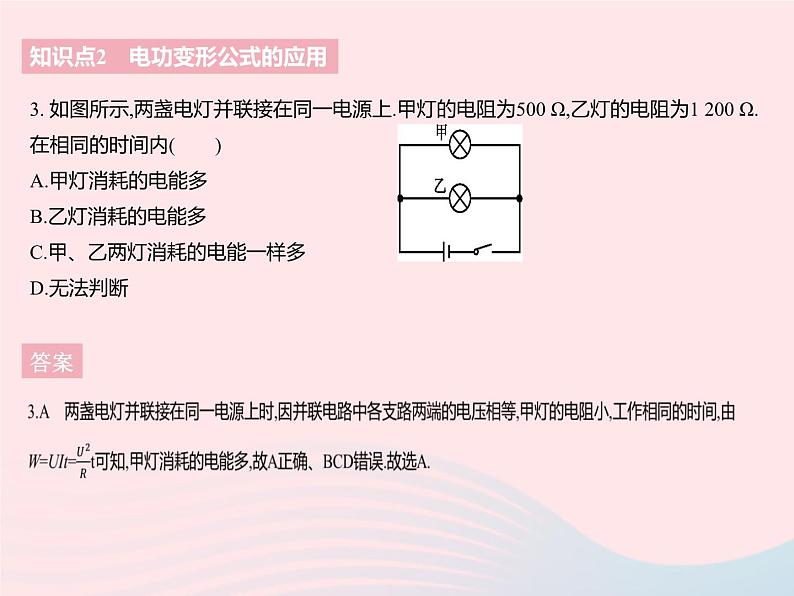

3. 如图所示,两盏电灯并联接在同一电源上.甲灯的电阻为500 Ω,乙灯的电阻为1 200 Ω.在相同的时间内(　　)A.甲灯消耗的电能多B.乙灯消耗的电能多C.甲、乙两灯消耗的电能一样多D.无法判断

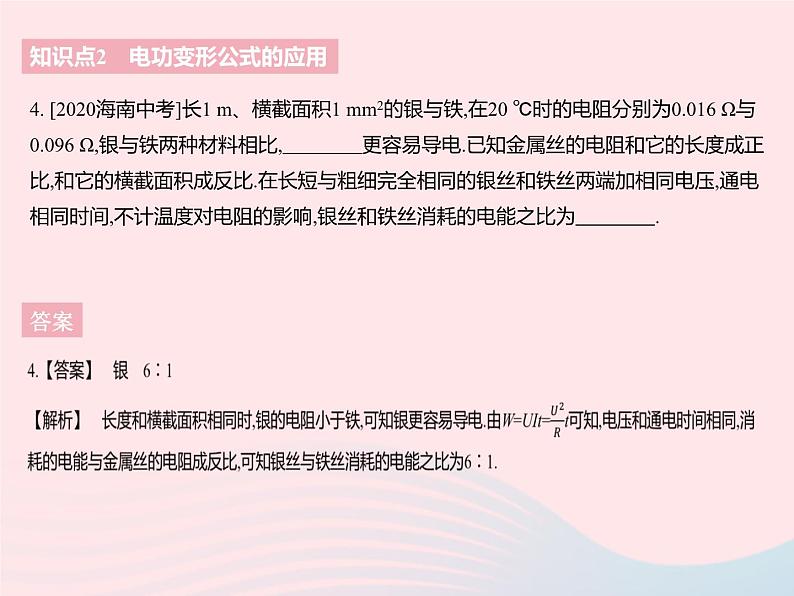

4. [2020海南中考]长1 m、横截面积1 mm2的银与铁,在20 ℃时的电阻分别为0.016 Ω与0.096 Ω,银与铁两种材料相比,　　　　更容易导电.已知金属丝的电阻和它的长度成正比,和它的横截面积成反比.在长短与粗细完全相同的银丝和铁丝两端加相同电压,通电相同时间,不计温度对电阻的影响,银丝和铁丝消耗的电能之比为　　　　.

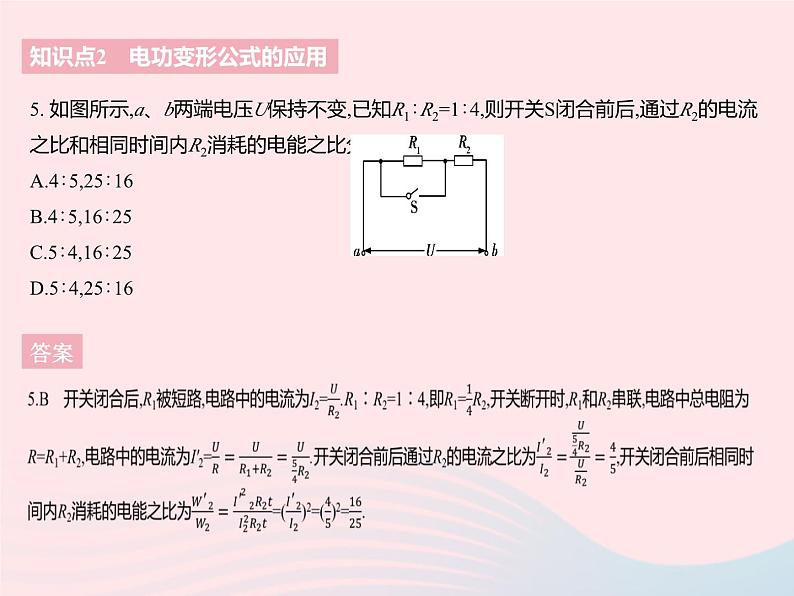

5. 如图所示,a、b两端电压U保持不变,已知R1∶R2=1∶4,则开关S闭合前后,通过R2的电流之比和相同时间内R2消耗的电能之比分别是(　　)A.4∶5,25∶16B.4∶5,16∶25C.5∶4,16∶25D.5∶4,25∶16
6. 如图所示的电路中,R1=6 Ω,R2=10 Ω,R3=4 Ω,电源电压为6 V并保持不变.(1)当开关S1、S2均断开时,求电流在1 min内通过R1所做的功;(2)当开关S1、S2均闭合时,求电流在1 min内通过R1所做的功.
1. 在如图所示电路中,当闭合开关后,两个电压表指针都向右偏转相同角度,则电阻R1和R2在相同时间内消耗的电能之比为(　　)A.1∶1B.1∶4C.4∶1D.4∶5
1.C　由电路图可知,当闭合开关后,两电阻串联,V1测R2两端的电压U2,电压表V2测电源电压U.因串联电路的总电压等于各分电压之和,且两个电压表指针偏转角度相同,所以,电压表V2的示数是电压表V1示数的5倍,即U=5U2,则电阻R1和R2两端的电压之比U1∶U2=(U-U2)∶U2=(5U2-U2)∶U2=4∶1;因为R1、R2串联,所以通过的电流相同,已知通电时间相同,所以W1∶W2=(U1It)∶(U2It)=U1∶U2=4∶1.故选C.
2. 把用电器R1和R2串联在电源电压为6 V的电路中工作,通过它们的电流随其两端电压变化的关系图像如图所示.当通过的电流为0.1 A时,在5 min内电流通过R1、R2所做功之比是 (　　)A.2∶1B.1∶2C.1∶4D.4∶1
2.A　从题图可以看出,通过的电流为0.1 A时,R1、R2两端的电压分别为4 V、2 V,即R1、R2两端的电压之比为2∶1;R1和R2串联,通过R1、R2的电流相同,通电时间相等,由W=UIt可知,电流通过R1、R2所做功之比为R1、R2两端的电压之比,即2∶1.故选A.
4. 如图所示电路中,已知R1∶R2=3∶4,电源电压保持不变,开关S闭合时,电流在1 min内通过R1做功为W1,开关S断开时,电流在1 min内通过R2做功为W2,则W1和W2之比是(　　)A.3∶7B.7∶3C.12∶49D.49∶12
5. [2020广元中考]如图所示,电源电压恒定为10 V,R1=10 Ω,闭合开关S,滑动变阻器的滑片P从一端滑到另一端的过程中,电压表的示数从2 V变成5 V,则R2的阻值为　　　　Ω,滑动变阻器的最大阻值为　　　　Ω,当滑片P置于b点时,该电路1 min消耗的电功为　　　　J.
