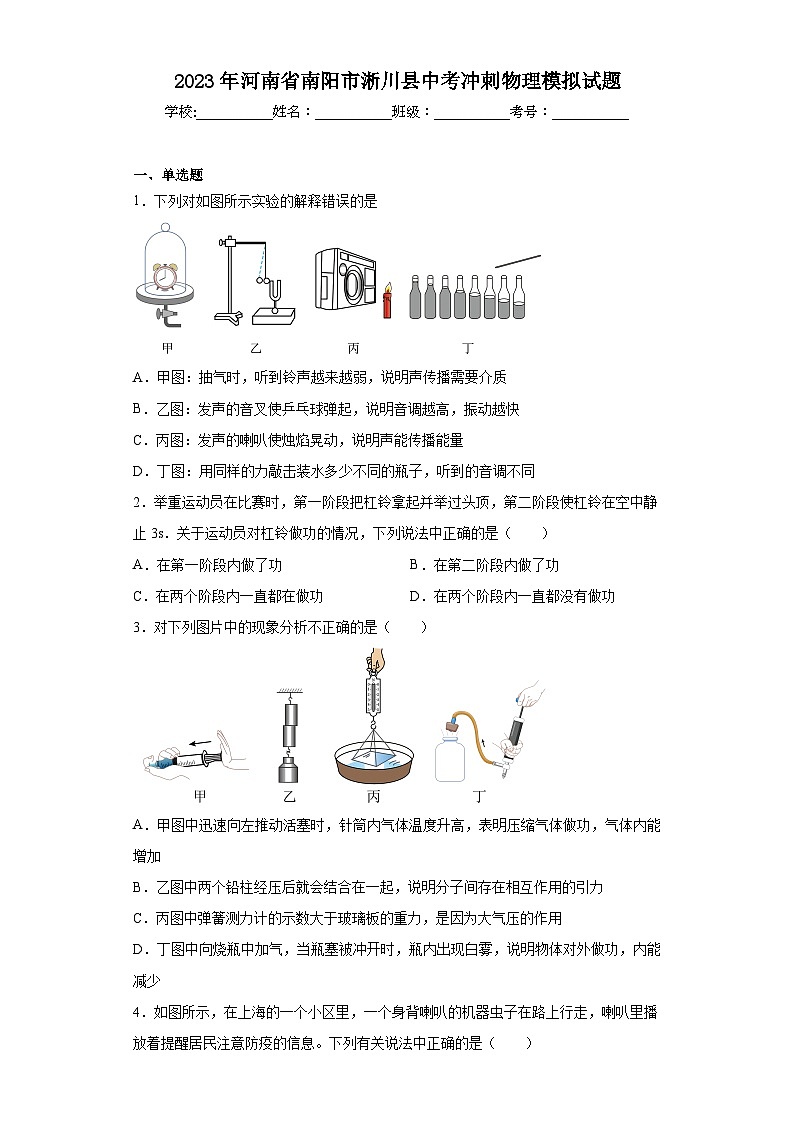

2023年河南省南阳市淅川县中考冲刺物理模拟试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列对如图所示实验的解释错误的是

A．甲图：抽气时，听到铃声越来越弱，说明声传播需要介质
B．乙图：发声的音叉使乒乓球弹起，说明音调越高，振动越快
C．丙图：发声的喇叭使烛焰晃动，说明声能传播能量
D．丁图：用同样的力敲击装水多少不同的瓶子，听到的音调不同
2．举重运动员在比赛时，第一阶段把杠铃拿起并举过头顶，第二阶段使杠铃在空中静止3s．关于运动员对杠铃做功的情况，下列说法中正确的是（　　）
A．在第一阶段内做了功 B．在第二阶段内做了功
C．在两个阶段内一直都在做功 D．在两个阶段内一直都没有做功
3．对下列图片中的现象分析不正确的是（　　）

A．甲图中迅速向左推动活塞时，针筒内气体温度升高，表明压缩气体做功，气体内能增加
B．乙图中两个铅柱经压后就会结合在一起，说明分子间存在相互作用的引力
C．丙图中弹簧测力计的示数大于玻璃板的重力，是因为大气压的作用
D．丁图中向烧瓶中加气，当瓶塞被冲开时，瓶内出现白雾，说明物体对外做功，内能减少

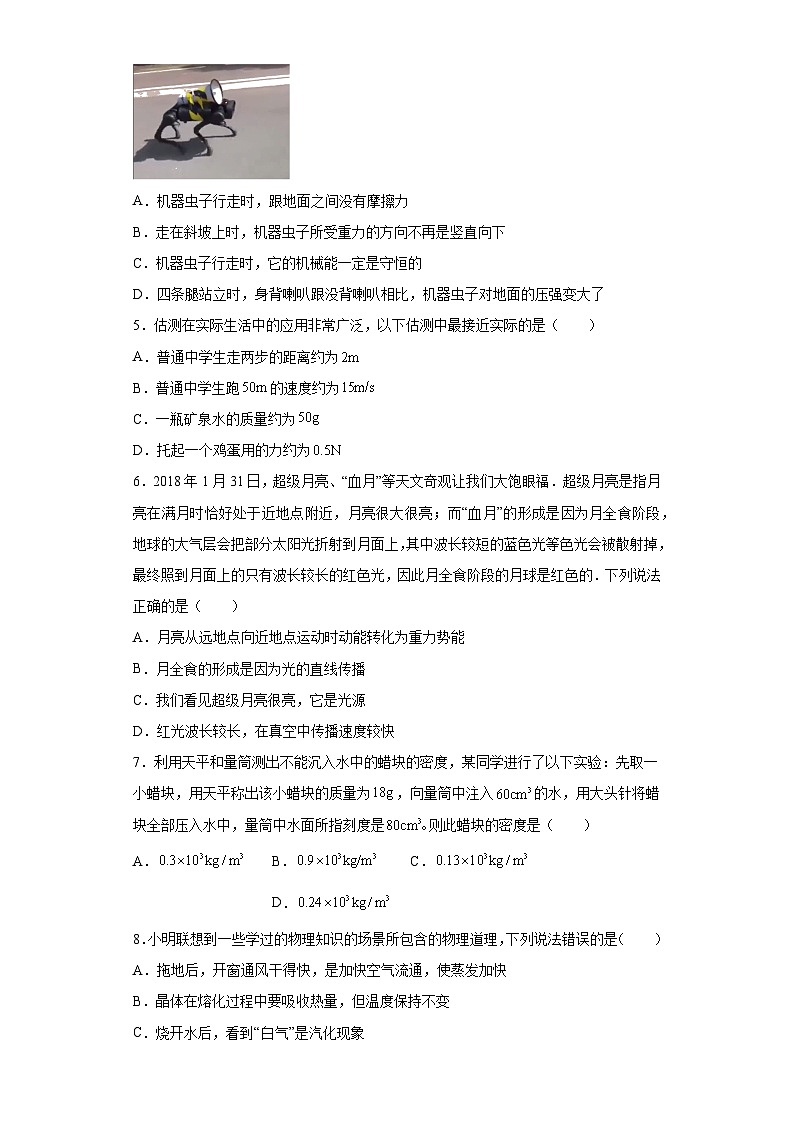

4．如图所示，在上海的一个小区里，一个身背喇叭的机器虫子在路上行走，喇叭里播放着提醒居民注意防疫的信息。下列有关说法中正确的是（　　）

A．机器虫子行走时，跟地面之间没有摩擦力
B．走在斜坡上时，机器虫子所受重力的方向不再是竖直向下
C．机器虫子行走时，它的机械能一定是守恒的
D．四条腿站立时，身背喇叭跟没背喇叭相比，机器虫子对地面的压强变大了
5．估测在实际生活中的应用非常广泛，以下估测中最接近实际的是（　　）
A．普通中学生走两步的距离约为
B．普通中学生跑的速度约为
C．一瓶矿泉水的质量约为
D．托起一个鸡蛋用的力约为
6．2018年1月31日，超级月亮、“血月”等天文奇观让我们大饱眼福．超级月亮是指月亮在满月时恰好处于近地点附近，月亮很大很亮；而“血月”的形成是因为月全食阶段，地球的大气层会把部分太阳光折射到月面上，其中波长较短的蓝色光等色光会被散射掉，最终照到月面上的只有波长较长的红色光，因此月全食阶段的月球是红色的．下列说法正确的是（　　）
A．月亮从远地点向近地点运动时动能转化为重力势能
B．月全食的形成是因为光的直线传播
C．我们看见超级月亮很亮，它是光源
D．红光波长较长，在真空中传播速度较快
7．利用天平和量筒测出不能沉入水中的蜡块的密度，某同学进行了以下实验：先取一小蜡块，用天平称出该小蜡块的质量为，向量筒中注入的水，用大头针将蜡块全部压入水中，量筒中水面所指刻度是则此蜡块的密度是（　　）
A． B． C． D．
8．小明联想到一些学过的物理知识的场景所包含的物理道理，下列说法错误的是（　　）
A．拖地后，开窗通风干得快，是加快空气流通，使蒸发加快
B．晶体在熔化过程中要吸收热量，但温度保持不变
C．烧开水后，看到“白气”是汽化现象
D．家用钨丝灯泡变黑是先升华后凝华
9．小灯泡上标有“”字样，它的电阻随它两端电压变化时图像如图中所示，把小灯泡和接入图乙所示的电路中，电源电压为，且保持不变。当开关闭合时，小灯泡恰好能正常发光。下列说法不正确的是（　　）

A．电阻的阻值为
B．开关断开时，小灯泡的电阻为
C．小灯泡的额定功率为
D．开关闭合时，小灯泡的电阻为
10．在如图所示的家庭用电实例中，符合安全用电要求的是（　　）
A．电线上晾衣物 B．电器失火先切断电源
C．湿手按开关 D．湿手擦灯泡
11．如图所示，两个完全相同的细颈瓶，放置在水平桌面上，甲瓶装水，乙瓶装与水质量相等的盐水，且都未溢出，则两瓶底受到液体压强的关系正确的是（　　）

A． B．
C． D．条件不足，无法确定
12．下列说法中正确的是的（　　）
A．通过技术改进，可以使热机的效率达到100%
B．“北斗”卫星导航是利用电磁波进行定位和导航的
C．当家庭电路中的保险丝熔断后，可以用铜丝代替
D．目前人类已建立的核电站，都是利用核聚变发电
13．在制造云和雨的活动中，小东对以下几个位置进行观察下列说法不正确的是（　　）

A．杯底湿沙子变干，是发生液化现象
B．烧杯中发现“白气”，是一种吸热现象
C．铁盘底部有水滴，是发生液化现象
D．铁盘内部冰少了，有水出现，是发生熔化现象

二、多选题
14．下列关于研究方法的叙述中，正确的是
A．类比速度的概念得出密度的概念，运用了分类法
B．通过天平和刻度尺测量正方体物块的密度，运用了组合法
C．凸透镜成像可分为实像和虚像，运用了比较法
D．用玻璃板代替平面镜研究平面镜成像的特点，运用了等效替代法
15．如图所示，用甲、乙两种滑轮提升同一物体，手以相同的速度拉动绳子，将物体提升相同的高度。人对物体做功的功率分别为P1和P2，甲、乙滑轮组的机械效率分别为η1和η2。不计摩擦及滑轮和绳的重力，功率和机械效率的大小关系正确的是（　　）

A．P1=P2 B．P1=2P2 C．η1=η2 D．η1=2η2
16．如图所示的电路，电源电压保持不变，R为定值电阻，下列说法正确的是（　　）

A．开关闭合前，电压表有示数，电流表无示数
B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大
C．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的乘积变大

三、填空题
17．两个电加热器的电热丝的电阻为R1，R2，R1：R2＝3：5，若将它们串联在电路中，它们两端的电压之比U1：U2＝_________，在相同时间里产生的热量之比Q1：Q2＝_________；若将它们并联在电路中，通过它们的电流之比I1：I2＝___________。
18．地球周围的一层厚厚的大气由于受到_____的作用，会对处于其中的物体产生压强，这个压强叫做大气压强。奥托·格里克做了著名的_____实验证明了大气压强的存在且很大。
19．连接家庭电路时，若接触不良，相比接触良好时连接处的电阻会___________（选填“更大”或“更小”），电流通过时产生的热量会更多，容易引起火灾。把一个电阻为的电炉接入电压为的电路中，通电产生的热量为___________。
20．如图所示是某内燃机工作时的能量流向图，该内燃机的热机效率是_____，热机给人类文明带来了进步，也给生态环境造成了污染，举出一种热机污染：_____．

21．2017年5月18日，中共中央、国务院致电祝贺我国首次海域天然气水合物试采成功．天然气水合物（Natural Gas Hydrate），因其外观像冰、遇火即可燃烧而俗称“可燃冰”，如图所示，它燃烧后仅会生成少量的二氧化碳和水，污染比__（只填一种）等传统能源小很多，是一种绿色清洁能源；根据中央电视台报道，同一辆汽车一次加100L天然气能跑300km的话，加入相同体积的可燃冰就能跑50000km，这说明可燃冰与天然气相比具有更大的___ 。


四、作图题
22．根据平面镜成像特点，在图中画出物体所成的像

23．一束光线AO以与水面成30°的角斜射到水面，试在图中画出光线AO经过水面后的光路图。

24．如图示是某同学制作的昆虫观察箱。请你画出她通过平面镜观察昆虫下部的光路图。（可取昆虫下部的任何一点作图）

25．如图所示，请利用平面镜成像的特点，根据物体在平面镜中所成的像，在图中画出物体的位置，保留作图痕迹。

26．如图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）。请在图中画出螺线管的绕法。


五、实验题
27．如图所示，将茶色玻璃板作为平面镜垂直放置在一张方格纸上，并准备了两个相同的棋子A和B、刻度
尺、铅笔等，用来探究棋子A在平面镜中成像的特点．

（1）该实验用玻璃板代替平面镜，是为了方便确定______ ，此时成像的清晰度比日常使用平面镜  _______（选填“好一些”或“差一些”）．
（2）在寻找棋子像的位置时，应该移动棋子__________ （选填“A”或“B”），人要在棋子__________ （选填“A”或“B”）一侧，直到观察到手中棋子与另一棋子的像完全重合．
（3）在研究像和物到镜面距离的关系，应多次改变______（选填“A”或“B”）棋子的位置，重复实验，多次实验的好处是______ ．
（4）在探究平面镜所成的是实像还是虚像时，小明应把光屏放在__________ 的位置处，然后__________ （选填“透过玻璃板”或“直接”）观察光屏，实验中他__________ （选填“能”或“不能”）在光屏上看到像．
28．在学习吉他演奏的过程中，小华发现琴弦发出声音的音调高低是受各种因素影响的，他决定对此进行研究。经过和同学们讨论，提出了以下猜想：
猜想一：琴弦发出声音的音调高低，可能与琴弦的横截面积有关
猜想二：琴弦发出声音的音调高低，可能与琴弦的长短有关
猜想三：琴弦发出声音的音调高低，可能与琴弦的材料有关
为了验证上述猜想是否正确，他们找到了表中所列种规格的琴弦，因为音调的高低取决于声源振动的频率，于是小华又借来一个能够测量声源振动频率的仪器进行实验。
（1）选用编号为A、B、C的琴弦进行实验，是为了验证猜想___________；
（2）为了验证猜想二，应选用编号为___________、___________、___________的琴弦进行实验；
（3）表中有的材料规格还没填全，为了验证猜想三，最好填上该项内容。请在表中填上所缺数据：①___________；②___________；
（4）随着实验的进行，小华又觉得琴弦音调的高低，可能还与琴弦的松紧程度有关，为了验证这一猜想，必须进行的操作是：___________；
（5）该探究实验采用的物理研究方法是___________。
编号









材料
铜
铜
铜
铜
铜
铜
铁
尼龙
尼龙
长度




①




横截面积




②





六、计算题
29．在图所示的电路中，电源两端电压为3V且保持不变，R2的阻值为10Ω。当开关S闭合后，电流表的示数为0.2A。求：
(1)电压表的示数U1；
(2)电阻R1的电功率P1。


七、作图题
30．在图中，根据入射光线AO画出反射光线OB，并标出反射角及其大小。

31．如下图所示，杠杆OA在力Fl、F2的作用下处于静止，L2是F2的力臂，在图中画出Fl的力臂L1和力F2 ．
( )

32．如图所示，将滑动变阻器接入电路MN处，要求：S闭合，变阻器滑动片P向右滑动，电磁铁的磁性减弱。请连图，并标出小磁针的N、S极。


八、计算题
33．标有“12V  3W”的灯L和标有的电阻接入如图所示的电路中。开关闭合后，灯正常发光。求：
（1）电阻两端电压；
（2）小灯泡正常工作时的电阻；
（3）通电10s时间电阻产生的热量。

34．图是物理兴趣小组设计的身高、体重测量仪的原理图。电源的电压为，电源的电压大小未知，电压表量程为；脚踏板下方有压敏电阻其阻值随压力大小变化规律如表格所示。滑动变阻器是竖直固定放置的电阻棒，其滑片可以随身高的变化竖直上下移动，其接入电路的阻值与接入电路的长度成正比。同时闭合开关、，身高的小红站在踏板上时，电流表的示数为，此时滑片恰好在中点，电压表示数为，电流表的示数为；若身高的小明站在踏板上时，电压表示数为，电流表的示数为。求：




















（1）小红的重力；
（2）滑动变阻器的最大阻值；
（3）电源的电压。


参考答案：
1．B
【详解】A．题图中的实验中，听到真空罩中闹钟声越来越弱，说明声音传播需要介质，真空不能传声，A项正确；故A项不符合题意；
B．乒乓球被弹开的幅度大，声音的响度大，B项错误；故B项符合题意；
C．发声喇叭旁的烛焰晃动，说明声能传播能量，C项正确；故C项不符合题意；
D．8个高度不同玻璃瓶装不同高度的水，敲击它们时水柱振动的快慢不同，从而发出声音的音调不同，D项正确；故D项不符合题意；
2．A
【详解】在第一阶段将杠铃举过头顶，在这个过程中，运动员对杠铃有力的作用并且在力的方向上移动了一段距离，运动员对杠铃做了功；在第二阶段，只是对杠铃有力的作用，没有移动距离，运动员在第二阶段没有对杠铃做功。
故选A。
3．C
【详解】A．甲图中迅速向左推动活塞时，活塞对筒内气体做功，气体的内能增大，温度升高，故A正确，不符合题意；
B．分子间存在着相互作用的引力和斥力。把两个铅柱削平、压紧后能够吊住大钩码，这个现象说明分子之间存在引力，故B正确，不符合题意；
C．玻璃板水平接触水面，稍用力竖直向上提弹簧测力计，在玻璃板未脱离水面时，弹簧测力计示数比在空气中用弹簧测力计悬吊玻璃板静止时大，这个现象说明分子之间存在引力，故C错误，符合题意；
D．丁图中，给瓶内打气，瓶内气体压强增大，气体膨胀把瓶塞冲出，瓶内气体对瓶塞做功，内能减少，温度降低，气体内的水蒸气液化形成小水珠，瓶内出现“白雾”，故D正确，不符合题意。
故选C。
4．D
【详解】A．机器虫子行走时，机器虫子向后蹬地，给地一个向后的力，由于物体间力的作用是相互的，地面给机器虫子一个向前的摩擦力，故A错误；
B．重力的方向始终是竖直向下的，走在斜坡上的机器虫子所受重力的方向仍然是竖直向下的，故B错误；
C．机器虫子行走时，其质量不变，运动的高度可能会发生变化，运动的速度可能会发生变化，所以它的机械能不一定是守恒的，故C错误；
D．四条腿站立时，受力面积不变，身背喇叭跟没背喇叭相比，背喇叭后机器虫子的总重力变大，对地面的压力变大，根据可知，机器虫子对地面的压强变大了，故D正确。
故选D。
5．D
【详解】A．根据常识可知，普通中学生走两步的距离约为1m，故A不符合题意；
B．根据速度的常识可知，一般中学生跑步的速度约为5m/s，故B不符合题意；
C．根据质量的常识可知，一瓶矿泉水的质量约为500g，故C不符合题意；
D．10个鸡蛋的质量大约500g，则1个鸡蛋的质量在50g左右，托起一个鸡蛋用的力约为0.5N，故D符合题意。
故选D。
6．B
【详解】解：A、亮从远地点向近地点运动时，速度增加，高度减小，是重力势能转化为动能，故A错误；B、月全食是由光的直线传播形成的，故B正确；
C、月亮本身不发光，它反射的是太阳光，因此超级月亮不是光源，故C错误；
D、在真空中，红光与蓝光的传播速度相等，故D错误．
7．B
【详解】蜡块的体积
V=V2-V1=80cm3-60cm3=20cm3
蜡块的密度

故选B。
8．C
【详解】A．使液体蒸发加快的方法有：提高液体的温度、增加液体的表面积、加快液体表面的空气流速。拖地后开窗通风，是为了加快空气流通使蒸发加快的。故A正确，不符合题意；
B．晶体有固定的熔点，在熔化过程中温度不变，但要继续吸收热量。故B正确，不符合题意；
C．水烧开后冒白气，是高温的水蒸气遇冷液化形成的，故C错误，符合题意；
D．钨丝灯泡变黑，是由于钨丝灯泡工作时由于高温一部分灯丝升华成钨蒸汽，然后又遇到冷的灯泡壁而凝华为固态的钨附着在灯泡壁上形成的。故D正确，不符合题意。
故选C。
9．D
【详解】A．开关闭合时，灯泡L恰好能正常发光，则根据灯泡两端的电压为 2.5 V，由图象可知灯泡的电阻为10Ω，所以，电路中的电流为

因串联电路中各处的电流相等，则电路总电阻为

所以，定值电阻

故A正确，不符合题意；
B．开关S断开时，没有电流通过小灯泡，由图象可知，灯泡的电阻为2Ω，故B正确，不符合题意；
CD．当开关闭合，灯泡正常发光时，其两端电压为2.5V，小灯泡的电阻为10Ω，小灯泡的额定功率为

故C正确，不符合题意，D错误，符合题意。
故选D。
10．B
【详解】A．湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故A不符合题意；
B．电器失火应先切断电源再去救火，以防触电事故的发生，故B符合题意；
C．生活用水是导体，湿手按开关，容易发生触电事故，故C不符合题意；
D．生活用水是导体，湿手擦灯泡，容易发生触电事故，故D不符合题意。
故选B。
11．A
【详解】沿竖直方向截图，两容器的底面相同，由于柱状容器底部受到的液体压力=柱形容器中液体的总重力。如图：

根据
F压=G柱液=G液-G侧
容器相同，两侧部分体积相等，由m=ρV，两侧盐水质量大于两侧水的质量，由于瓶中装的水和盐水质量相等，所以柱形水的质量大于柱形盐水的质量，则容器底受到液体压力
F甲>F乙
两瓶底面积大小相等，由可知两瓶底受到液体压强的关系
p甲>p乙
故选A。
12．B
【详解】A．在使用热机时，不可避免的克服摩擦做功，而且有热量的损失，所以热机的效率不可能是100%，故A错误；
B．“北斗”卫星导航就是利用电磁波进行定位和导航的，故B正确；
C．保险丝必须用熔点低、电阻大的材料，而在其它条件相同时，铜的电阻较小，所以保险丝不能用铜丝来代替，故C错误；
D．核电站利用的是核裂变时产生的能量来工作的，故D错误。
故选B。
13．AB
【详解】A．杯底湿沙子变干，是水变成水蒸气，属于汽化，故A错误，符合题意；
B．烧杯中出现“白气”，烧杯中冒出的温度较高的水蒸气遇冷凝结成的小水滴，属于液化现象，液化放热，故B错误，符合题意；
C．铁盘底部有水滴，是温度较高的水蒸气遇到温度较低的铁盘凝结成的小水滴，属于液化现象，故C正确，不符合题意；
D．铁盘内部冰少了，有水出现，是冰由固态变成了液态，属于熔化现象，故D正确，不符合题意。
故选AB。
14．BD
【详解】A、速度和密度的定义都是两个物理量的比．所以类比速度的概念得出密度的概念，运用了类比法．故A错误；
B、刻度尺可以测量得出正方体的体积；天平可以测量正方体的质量．已知正方体质量和体积，可以得到正方体密度．所以通过天平和刻度尺测量正方体物块的密度，运用了组合法．故B正确；
C、凸透镜成像有实像和虚像，运用的分类法．故C错误；
D、平面镜成像实验时，用相同的蜡烛与像重合，得出像物大小相同的结论，运用了等效替代法．故D正确．
故选BD．
15．BC
【详解】AB．甲是定滑轮，乙是动滑轮，承担物重的绳子股数n=2，绳子自由端上升速度等于物体上升速度的2倍，以相同的速度拉动绳子，不计摩擦及滑轮和绳的重力，则甲的拉力大小等于物体重力G物，乙的拉力大小

则有

根据可得，甲的功率为

乙的功率为

拉力端移动速度相同，即，所以，故A错误，B正确；
CD．根据

可得，因为G1=G2，把物体提升相同的高度，则甲乙所做的有用功相同，根据可得，甲做的总功

乙做的总功

故W1=W2，甲做的总功等于乙做的总功，所以甲的机械效率等于乙的机械效率，故C正确，D错误。
故选BC。
16．AC
【详解】A．开关闭合前，电流表和电阻R所在电路处于开路状态，则电流表没有示数；但电压表的两个接线柱通过滑动变阻器与电源的正负极相连，此时电压表测量电源电压，所以电压表有示数，故A正确；
B．开关闭合后，定值电阻R与滑动变阻器串联，电流表A测电路中的电流，电压表测定值电阻R两端的电压；滑片P向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由可知，电路中的电流变小，即电流表示数变小；根据可知，定值电阻R两端的电压变小，即电压表的示数变小，故B错误；
C．由欧姆定律可知，电压表与电流表示数的比值为定值电阻R的阻值，所以，电压表与电流表示数的比值不变，故C正确；
D．电压表与电流表示数的乘积为定值电阻R的功率，根据可知R的功率变小，所以电压表与电流表示数的乘积变小，故D错误。
故选AC。
17． 3：5 3：5 5：3
【详解】[1]根据串联电路电流规律可知，流过电阻R1，R2电流大小相等，设为，那么根据欧姆定律的变换式可知

[2]根据焦耳定律可知，在相同时间里产生的热量之比是

[3]若将它们并联在电路中，这两个电阻两端电压的大小相等，设为，根据欧姆定律可知，通过它们的电流之比为

18． 重力 马德堡半球
【详解】[1][2]大气压：地球周围的一层厚厚的大气由于受到重力的作用，会对处于其中的物体产生压强，这个压强叫做大气压强。德国马德堡市市长奥托·格里克做了著名的马德堡半球实验证明了大气压强的存在且很大。
19． 更大
【详解】[1]电路中导线连接处由于接触不良，电流通过时受到的阻碍作用增大，因此相比接触良好时连接处的电阻会更大。
[2]电炉通电10min产生的热量

20． 35% 噪声污染
【详解】因热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，所以，由内燃机的能量流向图可得，内燃机的热机效率：η＝1﹣25%﹣40%＝35%；
在生活中，热机主要是汽油机和柴油机，汽油和柴油的燃烧会产生大量的烟尘和废气，所以会造成大气污染，同时，由于热机各部位的振动会产生高分贝的噪声，造成噪声污染．
21． 煤 热值
【详解】[1]传统能源包括煤、石油等，这些燃料燃烧时会放出大量有害的气体，污染环境，可燃冰相对于煤来说污染要小的多。
[2]汽车跑同样多的路，所消耗的可燃冰的质量小的多，所以说可燃冰的热值比天然气要大的多。
22．
【详解】平面镜成像特点：像与物到平面镜的距离相等，连线与镜面垂直，大小相等，左右相反，即像与物关于平面镜对称，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：

23．
【详解】光线AO以与水面成30°的角，则入射角为90°-30°=60°，所以反射角也为60°，先过入射点O垂直水面作出法线，然后根据反射角等于入射角在空气中法线的右侧画出反射光线；根据光由空气斜射进入水中时，折射光线向法线偏折，折射角小于入射角，在法线的右侧的水中画出折射光线，如图所示

24．
【详解】取昆虫下部一点A，作出关于平面镜的对称点A′，即为A点在平面镜中所成的像点，连接A′与人眼，交平面镜于点O，从A向O画出入射光线，O到人眼为反射光线，如图所示：

25．
【详解】分别作出像，关于平面镜的对称点A、B，用实线连接A、B即可，如图所示：

26．
【详解】由题意知道，小磁针的右端为N极，由磁极间的相互作用规律知道，通电螺线管的左端是S极，则通电螺线管的右端为N极。再根据安培定则，伸出右手握住通电螺线管，使大拇指指向通电螺线管的N极（右端），则四指弯曲的方向为电流的方向，即电流由螺线管的右端流入，左端流出，故螺线管的绕法如图所示：

27． 像的位置 差一些 B A A 排除偶然性，找到普遍规律 像     直接 不能
【详解】（1）该实验采用透明薄玻璃板代替日常使用的平面镜，玻璃板是透明的，观察到A棋子像的同时，也能观察到棋子B．当棋子B和棋子A的像重合时，棋子B的位置便是棋子A的像的位置．透明的玻璃板只能反射棋子A的一部分光线，另一部分透过玻璃板，所以玻璃板成的像比平面镜成的像清晰度差一些．
（2）由于平面镜成的是虚像，所以在寻找棋子像的位置时，应该移动棋子B，人要在棋子A一侧，直到观察到手中棋子与另一棋子的像完全重合．
（3）一次实验不具备代表性，所以应改变A棋子的位置，重复上面的实验，以避免偶然性，使结论具有普遍性；
（4）因为平面镜成的是虚像，所以在探究平面镜所成的是实像还是虚像时，小明应把光屏放在像的位置处，然后直接观察光屏，实验中他不能在光屏上看到像．
故答案为（1）像的位置；差一些；（2）B；A；（3）A； 避免偶然性，使结论具有普遍性；（4）像；直接；不能．
【点睛】本题主要考查了平面镜成像特点的实验及其应用，这是光学中的一个重点，也是近几年来中考经常出现的题型，要求学生熟练掌握，并学会灵活运用．
28． 一 A D F 80 1.02 见解析
控制变量法
【详解】（1）[1]由表中信息可知，编号为A、B、C的琴弦，它们的长度和材料都相同，而横截面积不同，这是为了研究琴弦发出声音的音调高低与琴弦横截面积的关系，即为了验证猜想一。
（2）[2][3][4]为验证猜想二声音的音调高低与琴弦长度的关系，应选择横截面积和材料都相同，而长度不同的琴弦A、D、F进行研究。
（3）[5][6]为了验证猜想三声音的音调高低与材料的关系，应选择横截面积和长度都相同，而材料不同的琴弦E、G、H进行研究，所以，应选择长度均为80cm，横截面积都是1.02mm2的不同材料的琴弦，即所填数据分别是80、1.02。
（4）[7]探究琴弦音调的高低与琴弦的松紧程度的关系时，需要使用同一种琴弦，且控制拨弦的力相同、弦的松紧程度不同，来研究音调高低和琴弦的松紧程度的关系。
（5）[8]在探究有多个变化因素的问题时，只让其中一个因素发生变化，保持其它因素不变，这种方法叫控制变量法，本实验就采用了这种研究方法。
29．(1)1V；(2)0.2W
【详解】解：(1) 电阻R2 两端的电压
U2=I R2=0.2A×10Ω=2V
电阻R1 两端的电压
U1=U－U2=3V－2V=1V
电压表测R1两端的电压，故电压表的示数为1V
(2) 电阻R1的电功率
P1=U1 I=1V×0.2A=0.2W
答：(1) 电压表的示数为1V；
(2)电阻R1的电功率P1为0.2W。
30．
【详解】过入射点做出法线，由入射光线与镜面的夹角为30°，可得入射角为
90°-30°=60°
反射角等于入射角，则反射角也为60°，根据反射光线、入射光线分居法线两侧，在法线左侧画出反射光线，如图所示：

31．
【详解】做力Fl的延长线，过支点O做力F1作用线的垂线段l1，则线段l1为力F1的力臂；过力臂l2末端，作垂直于l2直线，与杠杆OA的交点为力F2作用点，方向斜向右上方，如图所示：

32．
【详解】当S闭合且变阻器滑动片P向右滑动时，电磁铁的磁性减弱，则电流变小，变阻器连入电路的电阻增大，故一定要接A接线柱，C、D中接一个即可，由安培定则可知，通电螺线管的左端为N极，右端为S极，则小磁针的左端是N极，右端为S极，如图所示：

33．（1）12V；（2）48Ω；（3）240J
【详解】解：由图可知，闭合开关，灯L与电阻R并联。
（1）由于灯L正常发光，所以灯两端的电压UL=12V，根据并联电路的电压特点可知，电阻R两端的电压
U=UL=12V
（2）小灯泡正常工作时的电阻

（3）通过电阻R的电流

通电10s时间电阻R产生的热量
Q=IR2Rt=(2A)2×6Ω×10s=240J
答：（1）电阻R两端电压U为12V；
（2）小灯泡正常工作时的电阻RL为48Ω；
（3）通电10s时间电阻R产生的热量Q为240J。
34．（1）500N；（2）80Ω；（3）18V
【详解】解：（1）小红站在踏板上时，由可知，的阻值

根据表格数据可知，当
R1= 20Ω
时
F= 500N
由于压力等于重力，所以，小红的重力
G=F=500N
（2）因串联电路处处电流相等，所以，滑动变阻器接入电路的阻值

则滑动变阻器的最大阻值

（3）因串联电路两端电压等于各部分电压之和，所以，由可得


联立①②可得


答：（1）小红的重力是500N；
（2）滑动变阻器的最大阻值是80Ω；
（3）电源的电压是18V。
