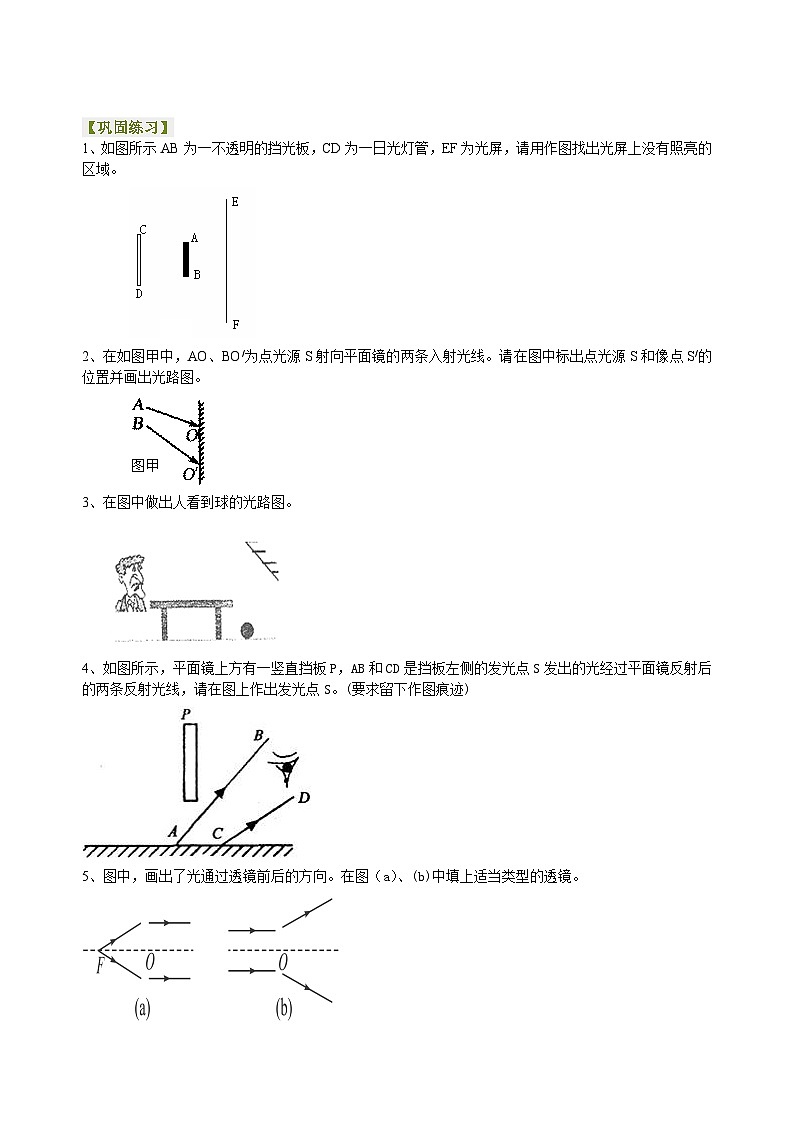

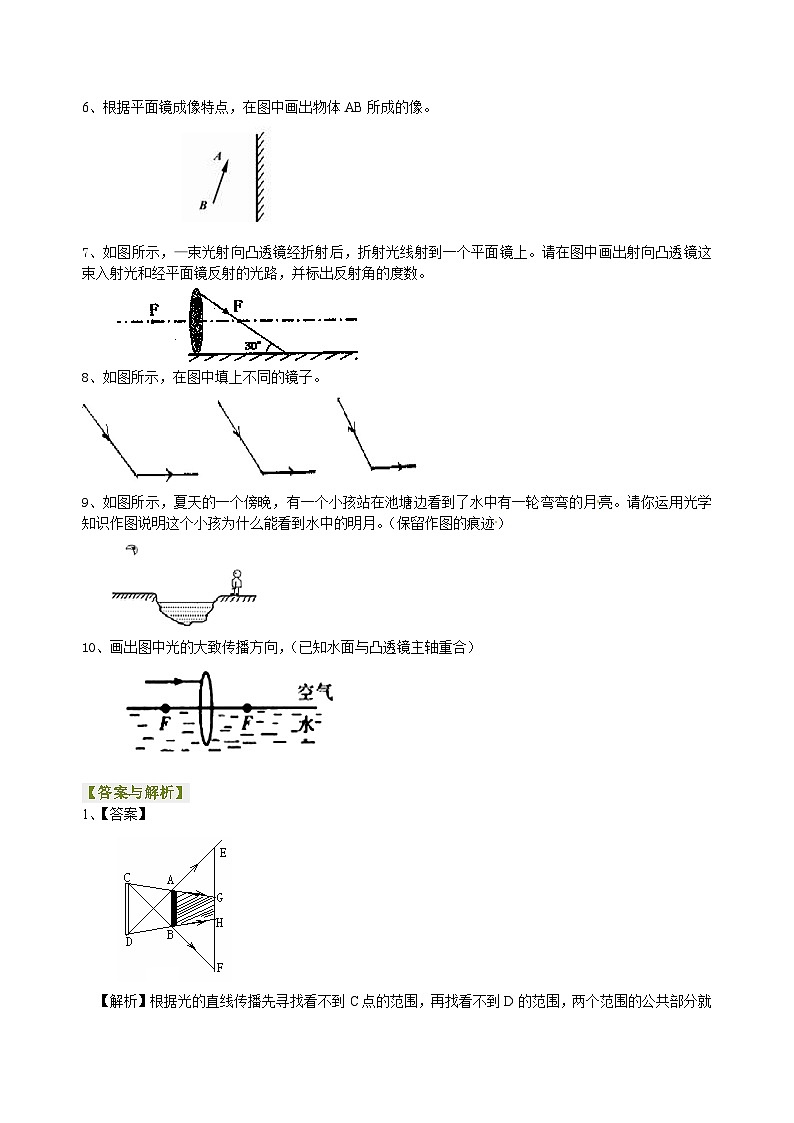

 【巩固练习】1、如图所示AB为一不透明的挡光板，CD为一日光灯管，EF为光屏，请用作图找出光屏上没有照亮的区域。      2、在如图甲中，AO、BO/为点光源S射向平面镜的两条入射光线。请在图中标出点光源S和像点S/的位置并画出光路图。       3、在图中做出人看到球的光路图。    4、如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S发出的光经过平面镜反射后的两条反射光线，请在图上作出发光点S。(要求留下作图痕迹)5、图中，画出了光通过透镜前后的方向。在图（a）、(b)中填上适当类型的透镜。6、根据平面镜成像特点，在图中画出物体AB所成的像。              7、如图所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上。请在图中画出射向凸透镜这束入射光和经平面镜反射的光路，并标出反射角的度数。8、如图所示，在图中填上不同的镜子。9、如图所示，夏天的一个傍晚，有一个小孩站在池塘边看到了水中有一轮弯弯的月亮。请你运用光学知识作图说明这个小孩为什么能看到水中的明月。（保留作图的痕迹）    10、画出图中光的大致传播方向，（已知水面与凸透镜主轴重合）       【答案与解析】1、【答案】     【解析】根据光的直线传播先寻找看不到C点的范围，再找看不到D的范围，两个范围的公共部分就是所求区域。2、【答案】   【解析】根据平面镜的成像规律可以发现：像点与物点关于镜面对称，所有反射光线的反向延长线都通过虚像点。这样将AO、BO反向延长即可找到物点S，作出S关于镜面的对称点S/，即为像点，最后连接OS/、O/S/就可以得到两条反射光线，如图乙。3、【答案与解析】作出球关于镜面的对称图，即为它的像，连接像与人眼，交镜面于一点O，即为入射点。再完成光路，如图所示。
 4、【答案与解析】首先反向延长BA、DC，交于一点S′，即像点．然后做S′的对称点S即为发光点。
故答案为：5、【答案与解析】（a）图中是使从焦点发出的光变得平行，应填一个凸透镜；         （b）图中是使平行光线变得发散，应填一个凹透镜。6、【答案与解析】分别作出端点A、B在平面镜中的对称点A′、B′，用虚线连接A′、B′，即为物体AB的像，如图：
 7、【答案】     【解析】①平行于主光轴的光通过凸透镜后通过焦点。
②先作出法线，找出入射角是60°，反射角等于入射角，作出反射光线。
③反射角等于入射角，所以反射角也是60°。8、【答案】    【解析】这道题同样的光线要求填三种光具，这就要充分考虑凸透镜、凹透镜和平面镜对光线的作用9、【答案与解析】根据平面镜成像特点中的物距等于像距，做出月亮在水面的像，连接像与小孩的眼睛即为入射点，再连接月亮和入射点即为入射光线，如图所示：
 10、【答案与解析】因为入射光线平行主光轴，因此根据平行于主光轴的光线经凸透镜折射后的光线的过焦点画出折射光线；然后过入射点（焦点）画法线，并根据折射角小于入射角画出折射光线；如图所示：
