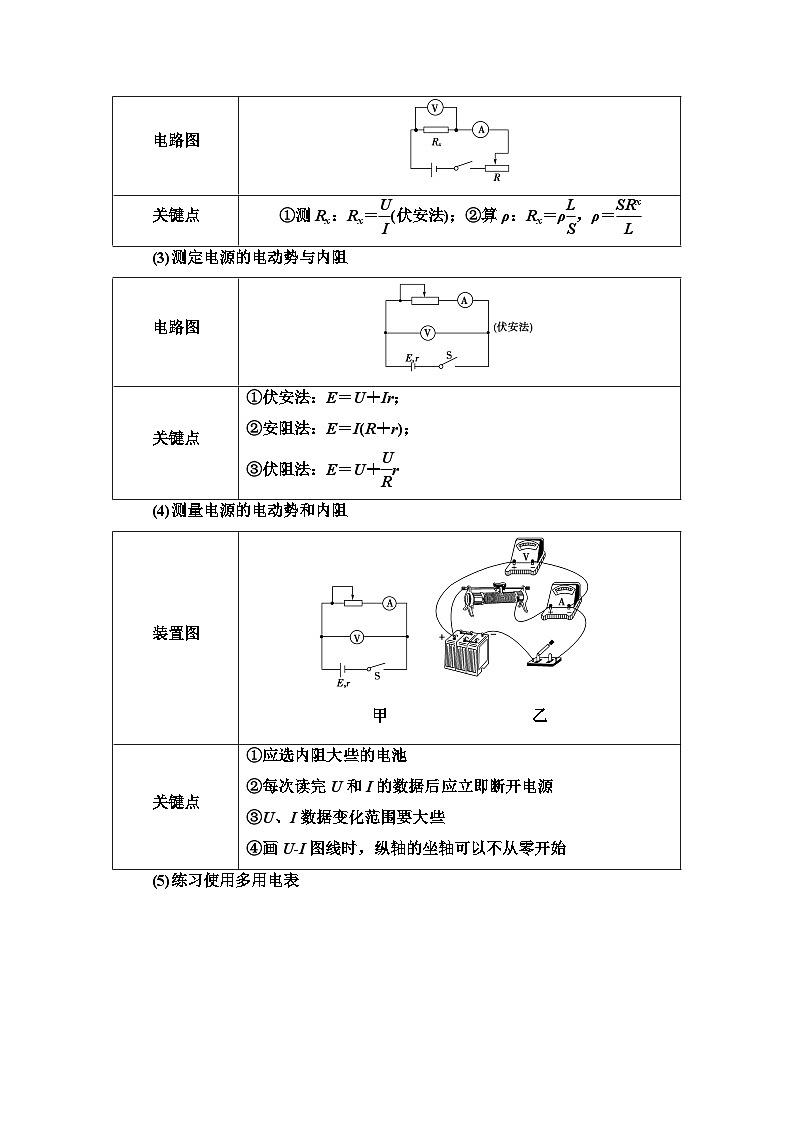

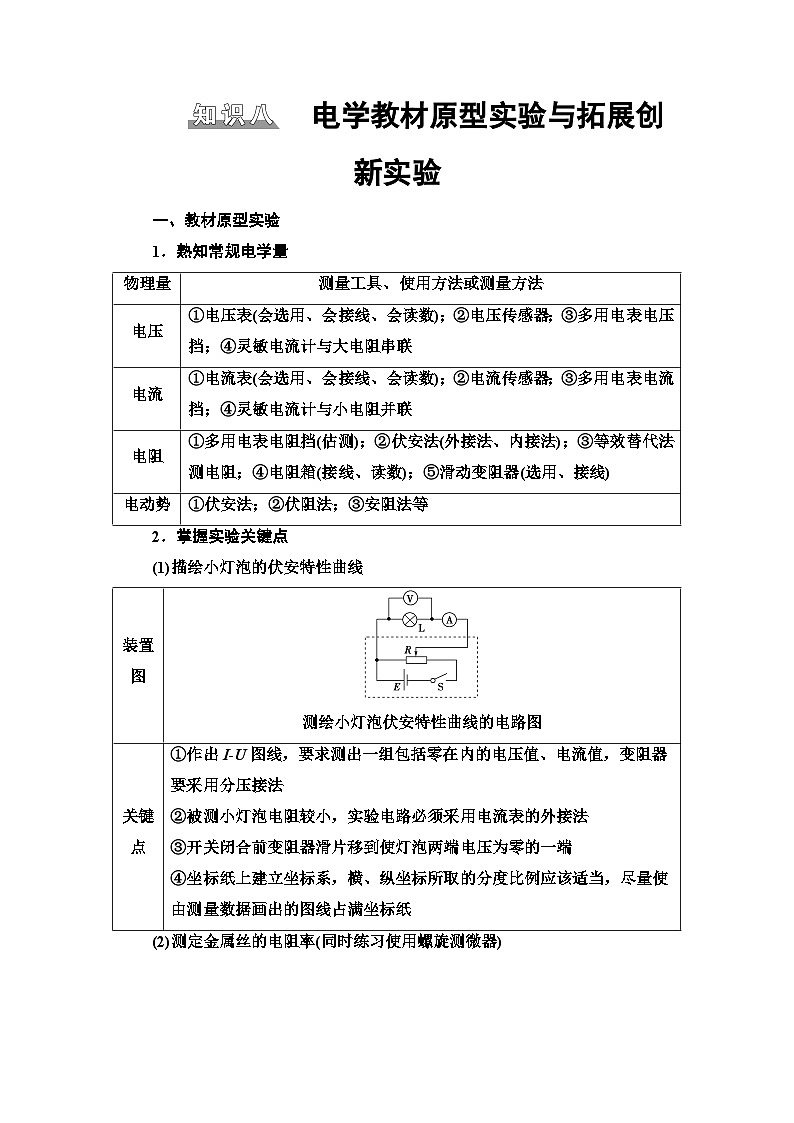

　电学教材原型实验与拓展创新实验一、教材原型实验1．熟知常规电学量物理量测量工具、使用方法或测量方法电压①电压表(会选用、会接线、会读数)；②电压传感器；③多用电表电压挡；④灵敏电流计与大电阻串联电流①电流表(会选用、会接线、会读数)；②电流传感器；③多用电表电流挡；④灵敏电流计与小电阻并联电阻①多用电表电阻挡(估测)；②伏安法(外接法、内接法)；③等效替代法测电阻；④电阻箱(接线、读数)；⑤滑动变阻器(选用、接线)电动势①伏安法；②伏阻法；③安阻法等2．掌握实验关键点(1)描绘小灯泡的伏安特性曲线装置图测绘小灯泡伏安特性曲线的电路图关键点①作出I­U图线，要求测出一组包括零在内的电压值、电流值，变阻器要采用分压接法②被测小灯泡电阻较小，实验电路必须采用电流表的外接法③开关闭合前变阻器滑片移到使灯泡两端电压为零的一端④坐标纸上建立坐标系，横、纵坐标所取的分度比例应该适当，尽量使由测量数据画出的图线占满坐标纸(2)测定金属丝的电阻率(同时练习使用螺旋测微器)电路图关键点①测Rx：Rx＝(伏安法)；②算ρ：Rx＝ρ，ρ＝(3)测定电源的电动势与内阻电路图关键点①伏安法：E＝U＋Ir；②安阻法：E＝I(R＋r)；③伏阻法：E＝U＋r(4)测量电源的电动势和内阻装置图　甲　　　　　　　　　乙　　　关键点①应选内阻大些的电池②每次读完U和I的数据后应立即断开电源③U、I数据变化范围要大些④画U­I图线时，纵轴的坐轴可以不从零开始(5)练习使用多用电表装置图关键点①V、A挡：相当于电压表、电流表；②Ω挡：闭合电路欧姆定律；③调零：机械调零、欧姆调零；④电流方向：红表笔进，黑表笔出(6)传感器的简单应用装置图关键点传感器能够将感受到的非电学量(力、热、光、声等)转换成便于测量的电学量(电阻、电压等) (7)探究影响感应电流方向的因素装置图关键点通过磁体运动(磁场变化)或通过改变原线圈中的电流等方式判断出感应电流的方向二、拓展创新实验实验名称实验原理设计与分析“半偏法”测电阻闭合S1，调节R使Ⓖ满偏，然后闭合S2，调节R′使Ⓖ半偏RG＝R′实验名称实验原理设计与分析“替代法”测电阻先闭合S1、S3，调节R，使为某一值，然后断开S3、闭合S2，调节R0，使示数与原来相同Rx＝R0实验名称实验原理设计与分析研究灯泡的发光功率P＝UI(1)电路设计　　　　　　　　(2)探究发光功率与亮度的关系含传感器的电路控制热敏电阻的阻值随温度的升高而减小
