重庆2013-2022十年中考物理分类汇编计算题专题4 电学基础计算

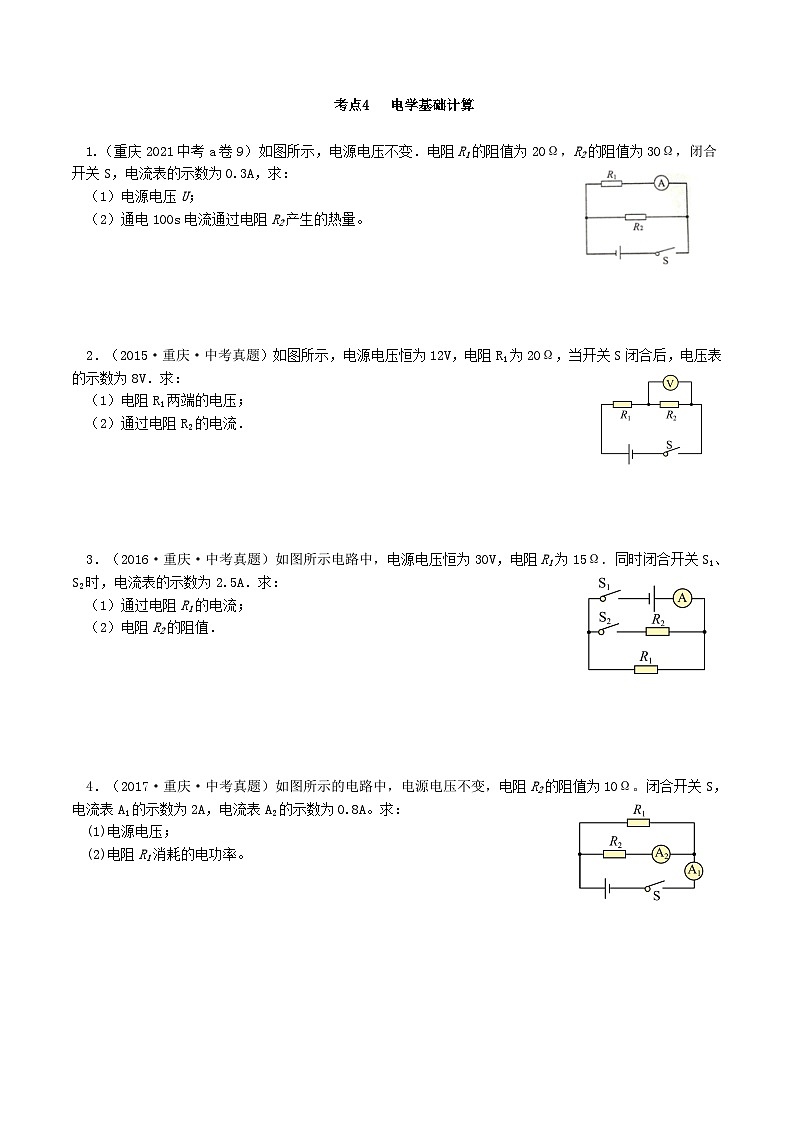

考点4   电学基础计算

1.（重庆2021中考a卷9）如图所示，电源电压不变．电阻R1的阻值为20Ω，R2的阻值为30Ω，闭合开关S，电流表的示数为0.3A，求：

（1）电源电压U；

（2）通电100s电流通过电阻R2产生的热量。

【答案】（1）6V；（2）120J

2．（2015·重庆·中考真题）如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V．求：

（1）电阻R1两端的电压；

（2）通过电阻R2的电流．

【答案】（1）4V；（2）0.2A

3．（2016·重庆·中考真题）如图所示电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：

（1）通过电阻R1的电流；

（2）电阻R2的阻值．

【答案】（1）2A（2）60Ω

4．（2017·重庆·中考真题）如图所示的电路中，电源电压不变，电阻R2的阻值为10Ω。闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A。求：

(1)电源电压；

(2)电阻R1消耗的电功率。

【答案】（1）8V；（2）9.6W

5．（2018·重庆·中考真题）如图所示的电路中，定值电阻R1＝40 Ω，R2＝20 Ω，电压表示数为10 V．求：

(1)通过R2的电流；

(2)通电300 s，电流通过R1所做的功．

【答案】(1)0.5 A；(2)3 000 J

6．（2019·重庆·中考真题）如图所示，定值电阻R1的阻值为10Ὠ，R2的阻值为30Ὠ，闭合开关后电流表的示数为0.1 A．求：

（1）电源电压；

（2）电限R1在1分钟内产生的热量．

【答案】（1）3V（2）54J

7．（2019·重庆·中考真题）如图所示，电源电压恒定，电阻R1为20Ω，R2为10Ω，闭合开关S，电流表A1、A2的示数分别为0.9A和0.6A．求：

（1）通过R1的电流；

（2）通电10秒电阻R2产生的电热．

【答案】（1）0.3A；（2）36J

8．（2020·重庆·统考中考真题）如图的电路中，R1为10Ω，R2为30Ω。闭合开关S后，电流表的示数为1A，电源电压保持不变。求：

（1）R1两端的电压U1；

（2）R2在10s内所消耗的电能W2。

【答案】（1）10V（2）300J

9．（2020·重庆·统考中考真题）如图所示，电源电压不变，定值电阻R1阻值为10Ω，定值电阻R2阻值为20Ω，当开关S闭合后，电流表为0.2A。求：

(1)R1两端的电压；

(2)在10s内，电流通过R2做的电功。

【答案】(1)2V；(2)8J

10．（2021·重庆·统考中考真题）如图所示的电路中，电源电压恒为3V，电阻R2的阻值为30。当开关S1闭合，S2断开时，电流表示数为0.3A，求：

（1）电阻R1的阻值；

（2）当开关S1、S2均闭合时，通电10s电阻R2产生的热量。

【答案】（1）10Ω；（2）3J
