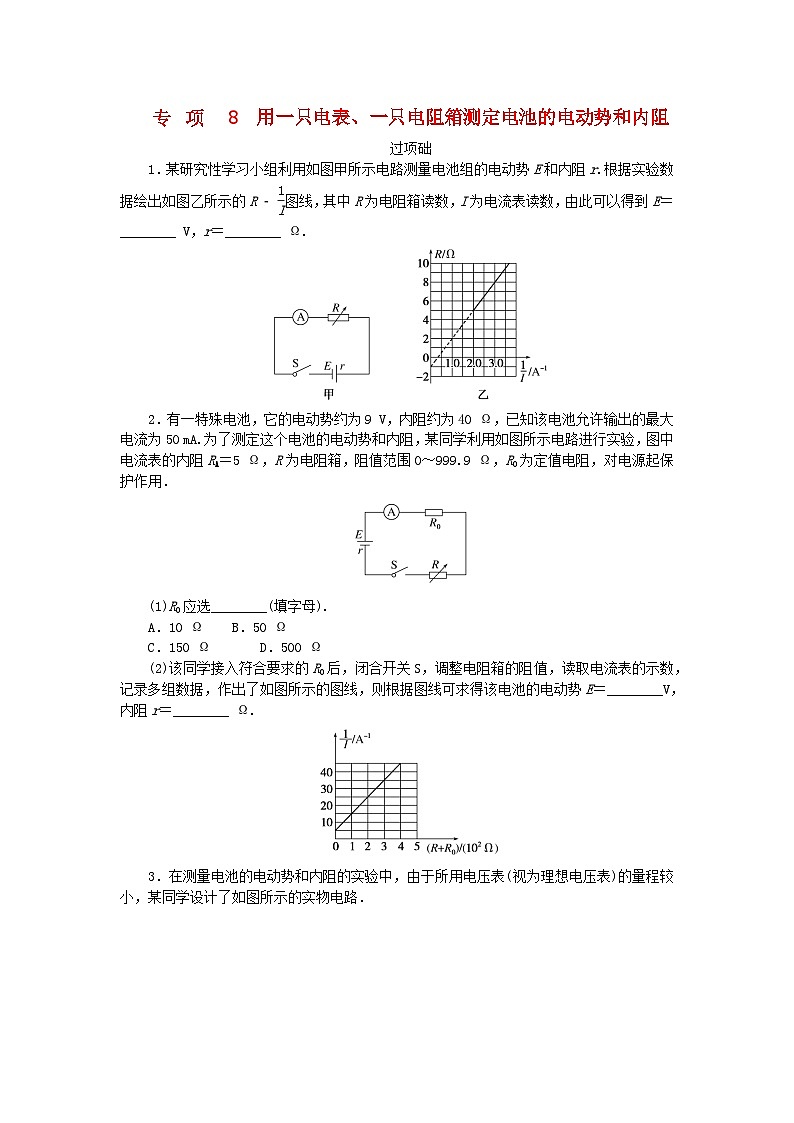

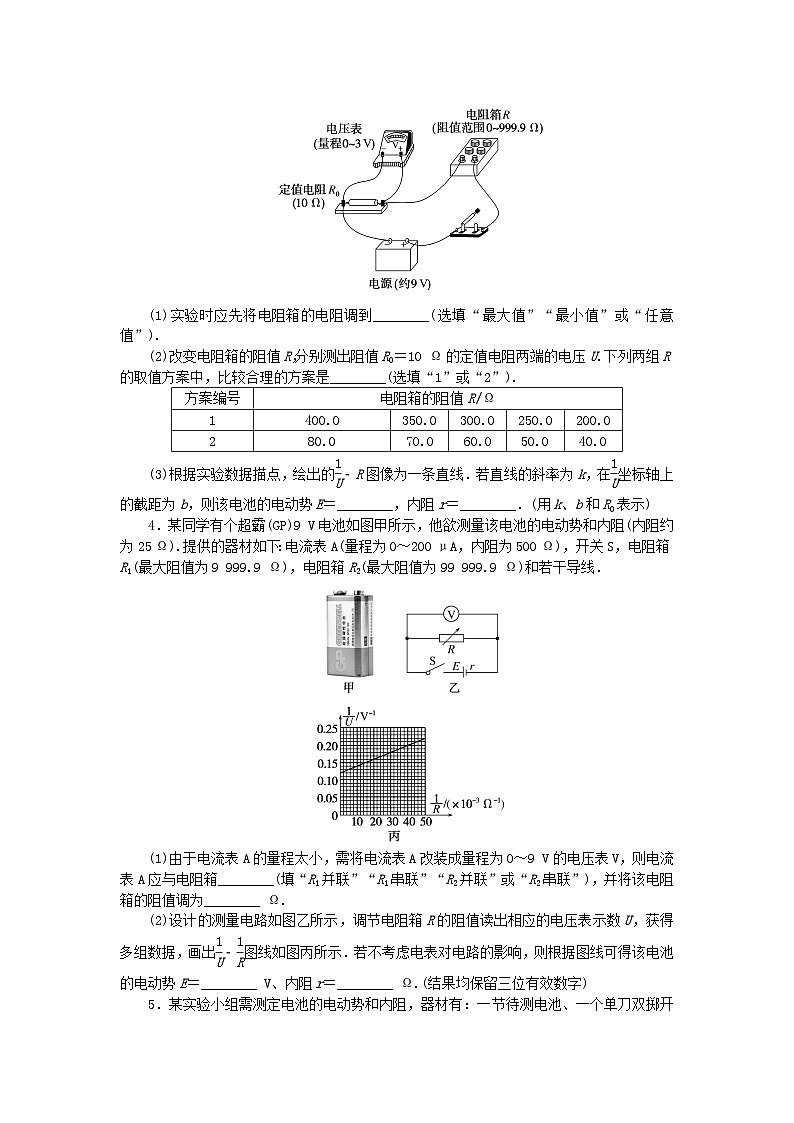

 8　用一只电表、一只电阻箱测定电池的电动势和内阻过项础　1．某研究性学习小组利用如图甲所示电路测量电池组的电动势E和内阻r.根据实验数据绘出如图乙所示的R ­ 图线，其中R为电阻箱读数，I为电流表读数，由此可以得到E＝________ V，r＝________ Ω.2．有一特殊电池，它的电动势约为9 V，内阻约为40 Ω，已知该电池允许输出的最大电流为50 mA.为了测定这个电池的电动势和内阻，某同学利用如图所示电路进行实验，图中电流表的内阻RA＝5 Ω，R为电阻箱，阻值范围0～999.9 Ω，R0为定值电阻，对电源起保护作用．(1)R0应选________(填字母).A．10 Ω    B．50 ΩC．150 Ω       D．500 Ω(2)该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值，读取电流表的示数，记录多组数据，作出了如图所示的图线，则根据图线可求得该电池的电动势E＝________ V，内阻r＝________ Ω.3．在测量电池的电动势和内阻的实验中，由于所用电压表(视为理想电压表)的量程较小，某同学设计了如图所示的实物电路．(1)实验时应先将电阻箱的电阻调到________(选填“最大值”“最小值”或“任意值”).(2)改变电阻箱的阻值R，分别测出阻值R0＝10 Ω的定值电阻两端的电压U.下列两组R的取值方案中，比较合理的方案是________(选填“1”或“2”).方案编号电阻箱的阻值R/Ω1400.0350.0300.0250.0200.0280.070.060.050.040.0(3)根据实验数据描点，绘出的 ­ R图像为一条直线．若直线的斜率为k，在坐标轴上的截距为b，则该电池的电动势E＝________，内阻r＝________．(用k、b和R0表示)4．某同学有个超霸(GP)9 V电池如图甲所示，他欲测量该电池的电动势和内阻(内阻约为25 Ω).提供的器材如下：电流表A(量程为0～200 μA，内阻为500 Ω)，开关S，电阻箱R1(最大阻值为9 999.9 Ω)，电阻箱R2(最大阻值为99 999.9 Ω)和若干导线．(1)由于电流表A的量程太小，需将电流表A改装成量程为0～9 V的电压表V，则电流表A应与电阻箱________(填“R1并联”“R1串联”“R2并联”或“R2串联”)，并将该电阻箱的阻值调为________ Ω.(2)设计的测量电路如图乙所示，调节电阻箱R的阻值读出相应的电压表示数U，获得多组数据，画出 ­ 图线如图丙所示．若不考虑电表对电路的影响，则根据图线可得该电池的电动势E＝________ V、内阻r＝________ Ω.(结果均保留三位有效数字)5．某实验小组需测定电池的电动势和内阻，器材有：一节待测电池、一个单刀双掷开关、一个定值电阻(阻值为R0)、一个电流表(内阻为RA)、一根均匀电阻丝(电阻丝总阻值大于R0，并配有可在电阻丝上移动的金属夹)、导线若干．由于缺少刻度尺，无法测量电阻丝长度，但发现桌上有一个圆形时钟表盘．某同学提出将电阻丝绕在该表盘上，利用圆心角来表示接入电路的电阻丝长度．主要实验步骤如下：(1)将器材如图甲连接；(2)开关闭合前，金属夹应夹在电阻丝的________(选填“a”或“b”)端；(3)改变金属夹的位置，闭合开关，记录每次接入电路的电阻丝对应的圆心角θ和电流表示数I，得到多组数据；(4)整理数据并在坐标纸上描点绘图，所得图像如图乙所示，图线斜率为k，纵轴截距为d，设单位角度对应电阻丝的阻值为r0.该电池电动势和内阻可表示为E＝________，r＝________(用R0、RA、k、d、r0表示).    专项8　用一只电表、一只电阻箱测定电池的电动势和内阻1．答案：3.0　10解析：由闭合电路的欧姆定律I＝得R＝－r，图像的斜率为电动势E，纵轴截距大小为内阻r，则E＝ V＝3.0 V，r＝1.0 Ω.2．答案：(1)C　(2)10　45解析：(1)当电阻箱接入电路的阻值为零时，电路中的电流不能超过50 mA，即电路中电阻的最小值约为180 Ω，除去电池内阻约为40 Ω、电流表的内阻RA＝5 Ω，故C项最为合适．(2)由U外＝E－Ir得：I(R0＋R＋RA)＝E－Ir变形得＝＋.因(R0＋R)为自变量，则该函数的斜率为＝，解得E＝10 V．由图像得截距为5，当R0＋R＝0时，5＝，因E＝10 V，RA＝5 Ω，解得r＝45 Ω.3．答案：(1)最大值　(2)2　(3)　－R0解析：(1)实验中电阻箱起到改变电路中的总电阻和分压的作用，为了确保仪器的安全，应先将电阻箱的电阻调到最大值．(2)电压表的量程为0～3 V，若不考虑电源内阻，电阻箱两端的最小电压应为6 V，根据串联电路的特点可知，＝，解得R1＝20 Ω，即电阻箱接入电路的最小阻值为20 Ω.在实验时，为了减小读数误差，所用电表的指针偏转角度一般不小于其量程的，当电压表示数为1 V时，若不考虑电源内阻，由＝，得R＝80 Ω，即电阻箱接入电路的最大阻值不要超过80 Ω，所以选择方案2较合理．(3)根据闭合电路的欧姆定律可得E＝(R0＋R＋r)，变形为＝·R＋，由题意得斜率k＝，截距b＝，解得电动势E＝，内阻r＝－R0.4．答案：(1)R2串联　44 500　(2)8.33　16.7解析：(1)根据电表的改装，应给电流表串联一个电阻，从而将其改装为电压表．将Ig＝200 μA，rg＝500 Ω的电流表改装成量程为0～9 V的电压表，则有Ig·(rg＋R)＝9 V，代入数据解得R＝44 500 Ω，电阻箱应选择R2.(2)由题图乙，根据闭合电路欧姆定律，得E＝U＋·r，变形可得＝·＋，由题图丙可知＝0.120 V－1，E≈8.33 V，图线的斜率k＝ A－1＝，r≈16.7 Ω.5．答案：(2)b　(4)　－R0－RA解析：(2)开关闭合前，为了保护电路中的元件，应将电阻丝的最大阻值接入电路，根据电阻定律R＝ρ可知，电阻丝接入越长，接入电阻越大，金属夹应夹在电阻丝的b端．(4)设圆心角为θ时，电阻丝接入电路中的电阻为θr0，根据闭合电路欧姆定律E＝U＋Ir可知E＝I(RA＋R0＋θr0)＋Ir整理得＝θ＋，结合图像的斜率和截距满足＝k，＝d，解得电源电动势和内阻为E＝，r＝－R0－RA.
