人教版 (2019)必修 第三册3 电磁感应现象及应用课后测评

这是一份人教版 (2019)必修 第三册3 电磁感应现象及应用课后测评，共3页。

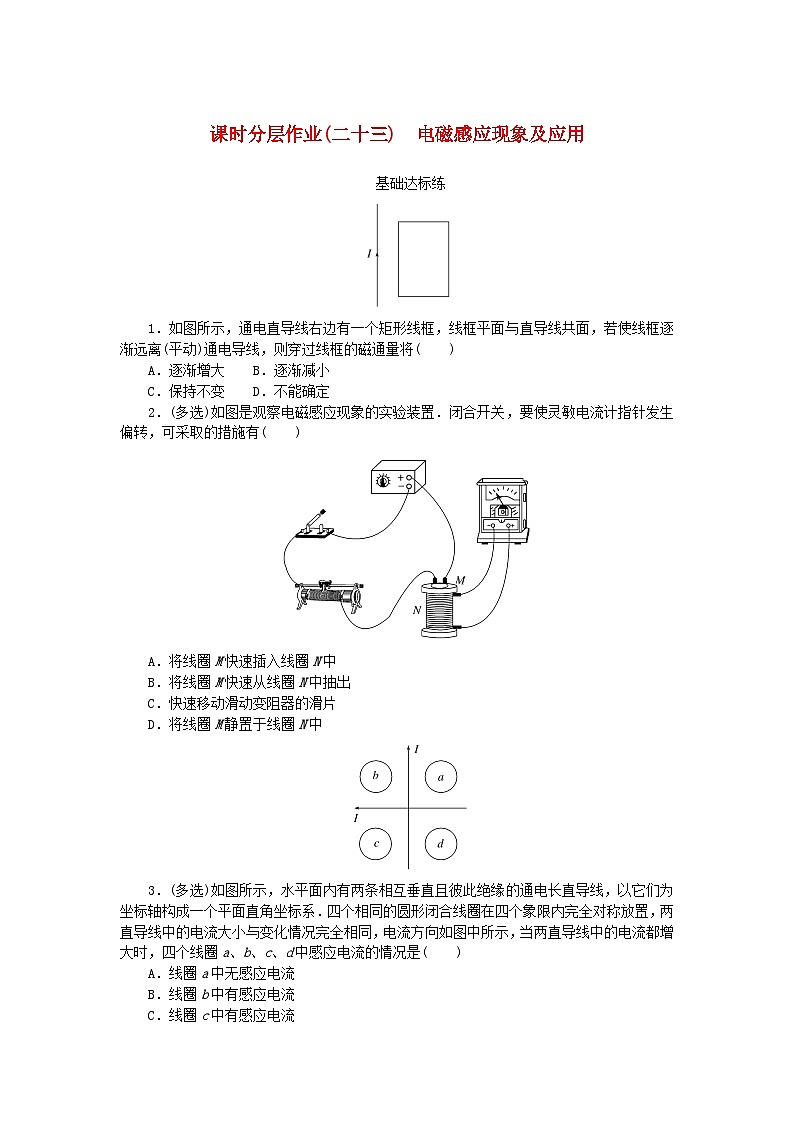

1．如图所示，通电直导线右边有一个矩形线框，线框平面与直导线共面，若使线框逐渐远离(平动)通电导线，则穿过线框的磁通量将( )
A．逐渐增大 B．逐渐减小
C．保持不变 D．不能确定
2．(多选)如图是观察电磁感应现象的实验装置．闭合开关，要使灵敏电流计指针发生偏转，可采取的措施有( )
A．将线圈M快速插入线圈N中
B．将线圈M快速从线圈N中抽出
C．快速移动滑动变阻器的滑片
D．将线圈M静置于线圈N中
3．(多选)如图所示，水平面内有两条相互垂直且彼此绝缘的通电长直导线，以它们为坐标轴构成一个平面直角坐标系．四个相同的圆形闭合线圈在四个象限内完全对称放置，两直导线中的电流大小与变化情况完全相同，电流方向如图中所示，当两直导线中的电流都增大时，四个线圈a、b、c、d中感应电流的情况是( )
A．线圈a中无感应电流
B．线圈b中有感应电流
C．线圈c中有感应电流
D．线圈d中无感应电流
4．(多选)穿过闭合回路的磁通量Φ随时间t变化的图像如图所示，能在闭合回路中产生感应电流的是( )
5．(多选)如图所示，A、B两回路中各有一开关S1、S2，且回路A中接有电源，回路B中接有灵敏电流计，下列操作及相应的结果中可能的是( )
A．先闭合S2，后闭合S1的瞬间，电流计指针偏转
B．S1、S2闭合后，在断开S2的瞬间，电流计指针偏转
C．先闭合S1，后闭合S2的瞬间，电流计指针偏转
D．S1、S2闭合后，在断开S1的瞬间，电流计指针偏转
素养综合练
6．如图所示，一有限范围的匀强磁场，宽为d.一个边长为L的正方形导线框以速度v匀速地通过磁场区域．若d>L，则线框穿过磁场区域的过程中，线框中产生感应电流的时间为( )
A． eq \f(d,v) B． eq \f(L,v) C． eq \f(2L,v) D． eq \f(d＋2L,v)
7．如图甲所示为法拉第在研究电磁感应时用过的线圈，其工作原理如图乙所示，则实验中会使电流表指针发生偏转的是( )
A．保持开关闭合 B．开关闭合瞬间
C．开关断开瞬间 D．移动变阻器滑片
课时分层作业(二十三) 电磁感应现象及应用
1．解析：线框远离导线时，穿过线框的磁感应强度减小，线框的面积不变，所以穿过线框的磁通量减小．
答案：B
2．解析：根据题意可知，当将螺线管M插入(或拔出)螺线管N时穿过线圈N的磁通量发生变化，线圈N中产生感应电流，电流计指针偏转，A、B正确，D错误；快速移动滑动变阻器的滑片，穿过线圈N的磁通量发生变化，线圈N中产生感应电流，电流计指针偏转，故C正确．
答案：ABC
3．解析：根据安培定则可判断出通电长直导线产生的磁场方向，线圈a中的磁场方向均垂直于纸面向里，线圈c中的磁场方向均垂直于纸面向外，线圈b、d中的合磁通量始终为零，故增大两直导线中的电流时，线圈a、c中的磁通量发生变化，有感应电流产生，而线圈b、d中无感应电流产生．
答案：CD
4．解析：产生感应电流的条件是穿过闭合电路的磁通量发生变化，根据选项B、C、D中的图像可知，它们穿过闭合电路的磁通量发生了变化，能产生感应电流，选项B、C、D正确，A错误．
答案：BCD
5．解析：回路A中有电源，当S1闭合后，回路中有电流，产生磁场，回路B中有磁通量．在S1闭合或断开的瞬间，回路A中的电流从无到有或从有到无，产生的磁场发生变化，从而使穿过回路B的磁通量发生变化，此时若S2是闭合的，则回路B中有感应电流，电流计指针偏转，所以选项A、D正确．
答案：AD
6．解析：在线框进入和穿出磁场的过程中，穿过线框的磁通量分别增加和减少，闭合线框中有感应电流产生；整个线框在磁场中运动时，线框中无感应电流产生，所以，线框中产生感应电流的时间为 eq \f(2L,v).
答案：C
7．解析：保持开关闭合时，电流不变，右侧线圈中磁通量不会变化，故不会产生感应电流，电流表指针不发生偏转，选项A错误；开关闭合的瞬间，线圈中的磁通量发生变化，产生感应电流，电流表指针发生偏转，选项B正确；开关断开瞬间，线圈中磁通量发生变化，产生感应电流，电流表指针发生偏转，选项C正确；移动变阻器滑片时，电流发生变化，右侧线圈中磁通量发生变化，产生感应电流，电流表指针发生偏转，选项D正确．
答案：BCD
