2023年吉林省吉林市昌邑区三校联考中考物理模拟试卷

这是一份2023年吉林省吉林市昌邑区三校联考中考物理模拟试卷，共20页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

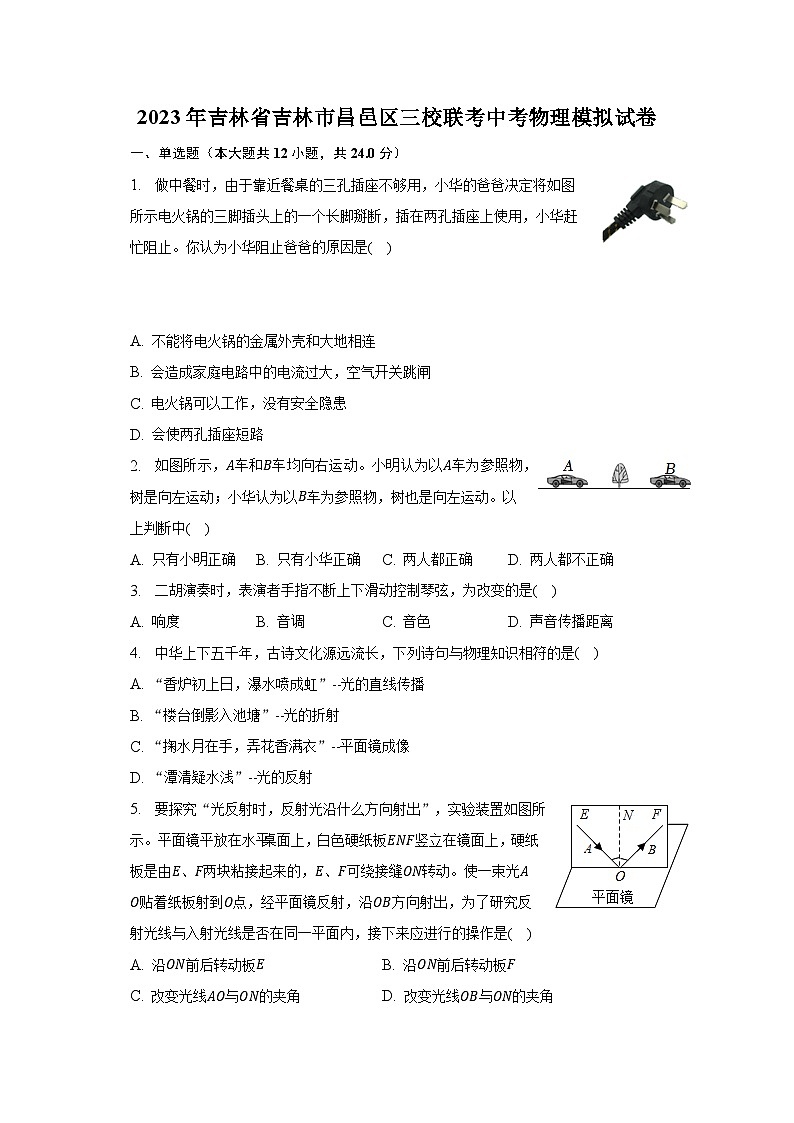

2023年吉林省吉林市昌邑区三校联考中考物理模拟试卷
一、单选题（本大题共12小题，共24.0分）
1. 做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。你认为小华阻止爸爸的原因是(    )


A. 不能将电火锅的金属外壳和大地相连
B. 会造成家庭电路中的电流过大，空气开关跳闸
C. 电火锅可以工作，没有安全隐患
D. 会使两孔插座短路
2. 如图所示，A车和B车均向右运动。小明认为以A车为参照物，树是向左运动；小华认为以B车为参照物，树也是向左运动。以上判断中(    )
A. 只有小明正确 B. 只有小华正确 C. 两人都正确 D. 两人都不正确
3. 二胡演奏时，表演者手指不断上下滑动控制琴弦，为改变的是(    )
A. 响度 B. 音调 C. 音色 D. 声音传播距离
4. 中华上下五千年，古诗文化源远流长，下列诗句与物理知识相符的是(    )
A. “香炉初上日，瀑水喷成虹”--光的直线传播
B. “楼台倒影入池塘”--光的折射
C. “掬水月在手，弄花香满衣”--平面镜成像
D. “潭清疑水浅”--光的反射
5. 要探究“光反射时，反射光沿什么方向射出”，实验装置如图所示。平面镜平放在水平桌面上，白色硬纸板ENF竖立在镜面上，硬纸板是由E、F两块粘接起来的，E、F可绕接缝ON转动。使一束光AO贴着纸板射到O点，经平面镜反射，沿OB方向射出，为了研究反射光线与入射光线是否在同一平面内，接下来应进行的操作是(    )
A. 沿ON前后转动板E B. 沿ON前后转动板F
C. 改变光线AO与ON的夹角 D. 改变光线OB与ON的夹角

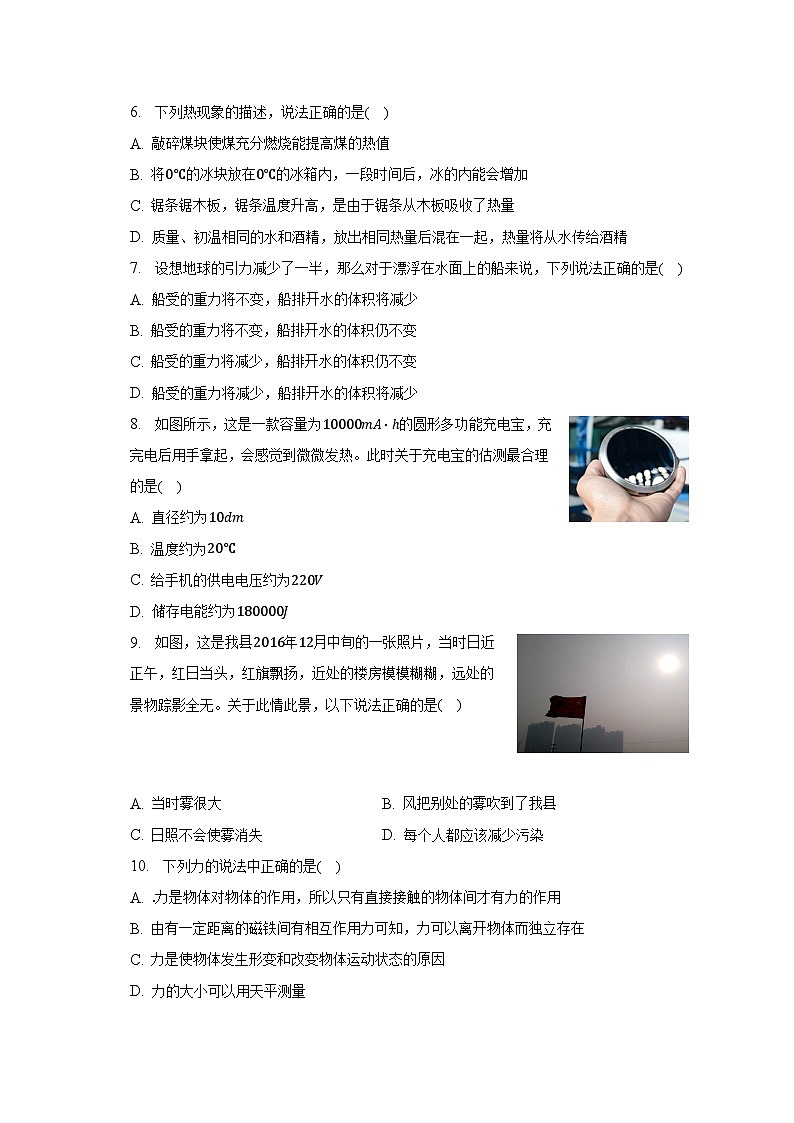

6. 下列热现象的描述，说法正确的是(    )
A. 敲碎煤块使煤充分燃烧能提高煤的热值
B. 将0℃的冰块放在0℃的冰箱内，一段时间后，冰的内能会增加
C. 锯条锯木板，锯条温度升高，是由于锯条从木板吸收了热量
D. 质量、初温相同的水和酒精，放出相同热量后混在一起，热量将从水传给酒精
7. 设想地球的引力减少了一半，那么对于漂浮在水面上的船来说，下列说法正确的是(    )
A. 船受的重力将不变，船排开水的体积将减少
B. 船受的重力将不变，船排开水的体积仍不变
C. 船受的重力将减少，船排开水的体积仍不变
D. 船受的重力将减少，船排开水的体积将减少
8. 如图所示，这是一款容量为10000mA⋅h的圆形多功能充电宝，充完电后用手拿起，会感觉到微微发热。此时关于充电宝的估测最合理的是(    )
A. 直径约为10dm
B. 温度约为20℃
C. 给手机的供电电压约为220V
D. 储存电能约为180000J
9. 如图，这是我县2016年12月中旬的一张照片，当时日近正午，红日当头，红旗飘扬，近处的楼房模模糊糊，远处的景物踪影全无。关于此情此景，以下说法正确的是(    )


A. 当时雾很大 B. 风把别处的雾吹到了我县
C. 日照不会使雾消失 D. 每个人都应该减少污染
10. 下列力的说法中正确的是(    )
A. .力是物体对物体的作用，所以只有直接接触的物体间才有力的作用
B. 由有一定距离的磁铁间有相互作用力可知，力可以离开物体而独立存在
C. 力是使物体发生形变和改变物体运动状态的原因
D. 力的大小可以用天平测量

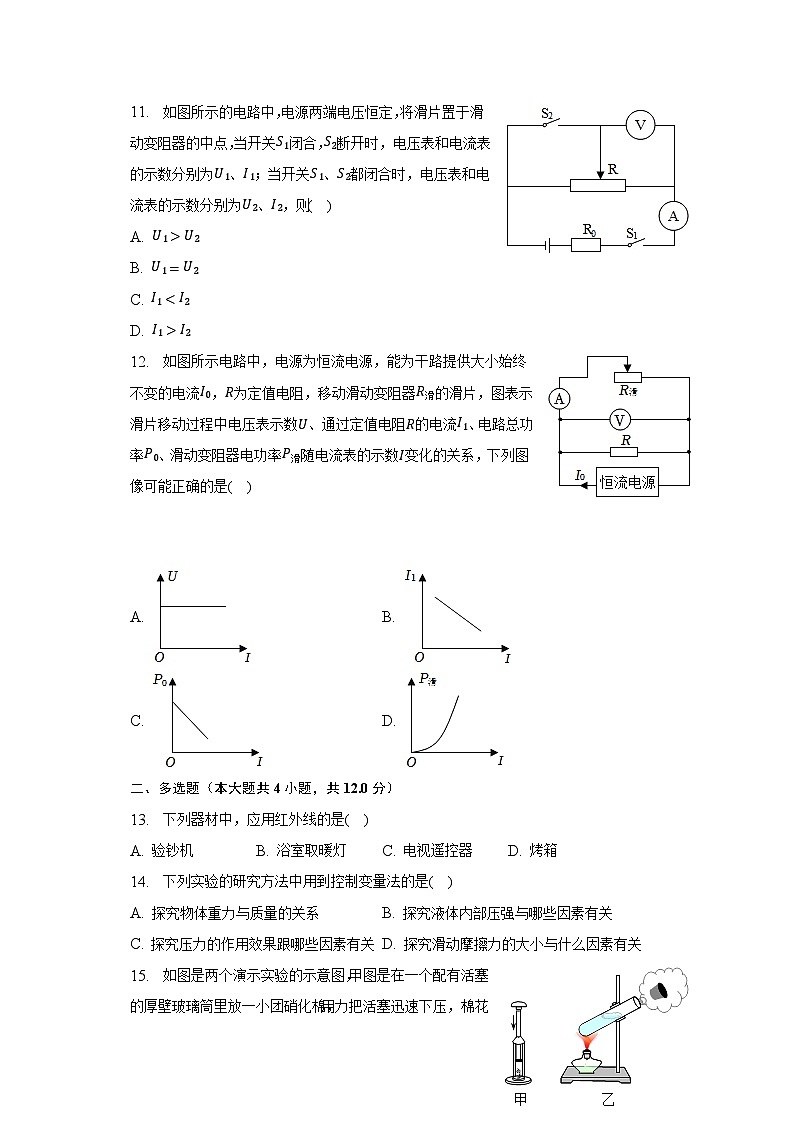

11. 如图所示的电路中，电源两端电压恒定，将滑片置于滑动变阻器的中点，当开关S1闭合，S2断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则(    )
A. U1>U2
B. U1=U2
C. I1 D. I1>I2
12. 如图所示电路中，电源为恒流电源，能为干路提供大小始终不变的电流I0，R为定值电阻，移动滑动变阻器R滑的滑片，图表示滑片移动过程中电压表示数U、通过定值电阻R的电流I1、电路总功率P0、滑动变阻器电功率P滑随电流表的示数I变化的关系，下列图像可能正确的是(    )


A. B.
C. D.
二、多选题（本大题共4小题，共12.0分）
13. 下列器材中，应用红外线的是(    )
A. 验钞机 B. 浴室取暖灯 C. 电视遥控器 D. 烤箱
14. 下列实验的研究方法中用到控制变量法的是(    )
A. 探究物体重力与质量的关系 B. 探究液体内部压强与哪些因素有关
C. 探究压力的作用效果跟哪些因素有关 D. 探究滑动摩擦力的大小与什么因素有关
15. 如图是两个演示实验的示意图，甲图是在一个配有活塞的厚壁玻璃筒里放一小团硝化棉，用力把活塞迅速下压，棉花就会立即燃烧；乙图是给试管里的水加热，水沸腾后，水蒸气推动橡胶塞迅速冲出试管口；根据实验现象判断下列说法中正确的是(    )


A. 甲图中活塞下压过程中，筒中气体的内能增大
B. 甲图中活塞下压过程的能量转化与热机压缩冲程能量转化相同
C. 乙图中水蒸气推动橡胶塞迅速冲出试管口的过程中，水蒸气的内能减小
D. 乙图中水蒸气推动橡胶塞过程的能量转化与热机做功冲程的能量转化不同
16. 如图是某物质由液态变为固态过程温度随时间变化的图象，下列说法正确的是(    )


A. t1时刻物体分子动能比t2时大 B. t2、t3时刻物体内能相等
C. t3时刻物体内能比t2小 D. t4时刻物体分子动能为零
三、填空题（本大题共4小题，共8.0分）
17. 某小学的同学敲锣打鼓列队欢送新兵入伍，这锣声、鼓声是由于锣面和鼓面的______ 产生的，再通过______ 向四周传播开来。
18. 在北京四环路某处有如图所示的两个交通标志牌，其中方牌的含义是______，圆牌的含义是______。请根据图中两个交通标志牌的含意，计算一下，在遵守交通规则的前提下，汽车从标志牌到该出口最快需要______s。
19. 在现代信息社会，手机的使用很广泛，外出旅游时利用手机导航来识别旅游线路，利用手机听歌，根据声音的______(选填“音调”、“响度”或“音色”)就能判断出是哪位歌手。播放音乐的手机在真空玻璃罩内，罩外无声，说明声音______中传播。
20. 如图示电路，电源电压恒定，R1=20Ω，R2=10Ω，当Sl闭合，S2、S3断开时，电流表的示数为0.6A，通电2min，此时电阻产生的热量是______J，当S1、S3闭合，S2断开时，电路的总功率为______W。

四、作图题（本大题共2小题，共4.0分）
21. 如图所示，F1是作用在抽水机手柄A点处的动力，O为支点。请画出动力F1的力臂L1和阻力F2。


22. 如图是一个电学实验的实物连线图，请画出它的电路图。



五、实验探究题（本大题共2小题，共12.0分）
23. 用如图(甲)所示的装置做“探究冰的熔化特点”的实验。

(1)装有碎冰的烧杯直接放置在空气中，不用酒精灯加热。这样做，不但能使烧杯均匀受热，而且冰的温度升高较______ (选填“快”或“慢”)，便于记录各个时刻的温度。为了使烧杯内各部分受热均匀，还需要进行的操作是______ 。
(2)实验中，应始终注意观察烧杯中冰的______ 变化，并每隔0.5min记录一次温度计的示数，其中，由图(乙)可读出第1min时温度计的示数是______ ℃。
(3)根据如表数据，在图(丙)中画出这段时间内冰的温度随时间变化的图像。
时间/min
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
5
…
温度/℃
−8
−6

−2
0
0
0
0
0
1
2
状态
固态
固液共存态

24. 南充市某中学初三年级课外兴趣小组的同学，按照图甲所示的实物连接图做“测定小灯泡的电阻”实验(小灯泡标有“2.5伏”字样)，在实验过程中得到了如表所示的一组U和I的数据：
实验次序
1
2
3
4
5
6
灯泡两端的电压U(伏)
0.5
1.0
1.5
2.0
2.5
3.0
通过灯泡的电流I(安)
0.18
0.22
0.26
0.30

0.34
灯泡的电阻R(欧姆)
2.78
4.55
5.76
6.67

8.82
灯泡发光情况微亮→逐渐变亮
(1)在连接电路时开关应处于______(选填“闭合”或“断开”)状态。
(2)灯泡正常发光时，电流表的示数如图乙所示，为______A。
(3)分析比较表格中的数据可以看出，在灯丝中电流逐渐增大的过程中，灯丝的电阻______。(选填“变大”、“变小”或“不变”)，进一步分析表明灯丝的电阻与______有关。


六、计算题（本大题共3小题，共24.0分）
25. 一列长为360m的火车匀速穿过一条长1800m的遂道，测得火车完全通过遂道需要108s.求：
(1)火车的运行速度。
(2)火车全部在遂道内运行的时间。
26. 如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：

(1)L1两端的电压U1是多大？L1、L2串联的总电压U是多大？
(2)L2两端的电压U2是多大？
27. 羚羚是学校升旗手，她想利用滑轮组来升旗。若将国旗挂在乙轮下的挂钩上，则应怎样在滑轮上绕绳，既可将国旗升上旗杆，又可省力？请在图中画出你的绕法。



答案和解析

1.【答案】A
【解析】解：ACD、电火锅使用三脚插头，上端的一脚和金属外壳相连，插入三孔插座时，金属外壳接地，可以防止因用电器外壳漏电而触电；如果把三脚插头插在两孔插座上，一旦金属外壳带电，当人接触时会发生触电事故，故A正确，CD错误；
B、家庭电路中两孔插座接入一个电火锅，不会造成家庭电路中的电流过大，也不会使两孔插座短路，故B错误。
故选：A。
(1)家庭电路中，带有金属外壳的用电器如果漏电，用电器的外壳和火线相连，人接触用电器外壳，会间接接触火线发生触电事故。
(2)空气开关“跳闸”是因为电路中电流过大。电路中电流过大有两种原因：一是电路中用电器的总功率过大，二是电路发生了短路。
掌握家庭电路为什么使用三脚插头和三孔插座，不能将三脚插头换成两脚插头使用；还考查学生对家庭电路中短路和总功率过大现象的理解，要记住。

2.【答案】C
【解析】解：A、B两车均向右运动，以A车为参照物，树与A车正在逐渐靠近，所以树是向左运动的；
以B车为参照物，树与B车正在逐渐远离，所以树也是向左运动。因此，两人的判断都是正确的。
故选：C。
判断一个物体的运动情况，一定是相对参照物而言，选择不同的参照物，物体的运动情况可能会不一样。
此题主要考查学生对参照物的选择、运动和静止的相对性的理解和掌握，研究同一物体的运动状态，如果选择不同的参照物，得出的结论可以不同，但都是正确的结论。

3.【答案】B
【解析】解：二胡演奏时，表演者的手常常不断在琴弦上滑动，是为了控制振动琴弦的长度，则琴弦振动的快慢会不一样，所以声音的音调就会发生变化．
故选B．
解决此题要知道音调的高低与发声体振动快慢有关，物体振动越快，音调就越高．
本题考查了声音的特征，只要对三个特征(音调、响度、音色)有深刻的认识，并对二胡的结构有深入的了解，将知识与生活有机的结合起来，便能找到答案．

4.【答案】C
【解析】解：
A、香炉初上日，瀑水喷成虹，彩虹是光的色散现象，是由光的折射形成的，故A错误；
B、“楼台倒影入池塘”属于平面镜成像，是由光的反射形成的，故C错误；
C、“掬水月在手，弄花香满衣”属于平面镜成像，是由光的反射形成的，故C正确；
D、潭底的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得潭底变浅了，故D错误。
故选：C。
(1)当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象。
(2)光在同一均匀介质中沿直线传播。光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等；
(3)我们看到水中的物体，其实看到的是物体的虚像，是由光的折射形成的。
这是一道光学知识与实际生活紧密联系的题目，除了有清晰的物理知识外，还应有丰富的生活经验。因此，在日常的活动中注意观察是学好物理这门课的关键。

5.【答案】B
【解析】解：A、如果沿ON前后转动板E，则板E和ON仍在一个平面内，能研究入射光线、法线是否在同一平面内，不能研究反射光线与入射光线及法线是否在同一平面内，故A不符合题意。
B、沿ON前后转动板F，这样板F与ON和E不在同一个平面内，这样就可以研究入射光线、法线和反射光线是否在同一平面内，故B符合题意。
C、改变光线AO与ON的夹角，只是改变了入射角的大小，板E、F和ON仍在一个平面内，那么不能研究入射光线、法线和反射光线是否在同一平面内，故C不符合题意；
D、改变光线OB与ON的夹角，只是改变了反射角的大小，板E、F和ON仍在一个平面内，那么不能研究入射光线、法线和反射光线是否在同一平面内，故D不符合题意。
故选：B。
首先要搞清光的反射定律的内容，知道实验中的操作方法。要研究入射光线、法线、反射光线是否在同一平面内，我们可以以法线为轴线转动光屏，通过现象进行判断。
此题主要考查了光的反射定律中三线之间的关系：反射光线、入射光线、法线在同一平面内。在实验中是通过折动光屏看是否能在光屏上找到反射光线的方法来进行研究的。

6.【答案】D
【解析】解：
A、热值的大小只与燃料的种类有关，与燃料的燃烧情况无关，故A错误；
B、将0℃的冰块放在0℃的冰箱内，由于温度相同，不会发生热传递，所以冰的内能不变，故B错误；
C、锯条锯木板，锯条克服摩擦做功，内能增加，温度升高，故C错误；
D、质量和初温相同的水和酒精放出相同热量后，水的比热容大于酒精的比热容，根据Q=cm△t可知，酒精的温度降低得多，再混合在一起热将从水传递给酒精，故D正确。
故选：D。
(1)热值的大小只与燃料的种类有关；
(2)(3)改变内能的方法有两个：做功和热传递；
(4)根据Q=cm△t分析温度的变化。
本题考查了热值、内能的改变、比热容公式的应用，难度不大，要掌握。

7.【答案】C
【解析】解：地球的引力减小一半，那么船的重力将减小一半，轮船仍然漂浮，所以受到的浮力也减小一半，由公式V排=F浮ρ水g知：水的密度不变，浮力减小一半，g减小一半，所以排开水的体积不变。
故选：C。
轮船漂浮在水面上时，受到的浮力等于物体重力，由阿基米德原理可知，物体在液体中受到的浮力等于排开液体受到的重力。利用公式V排=F浮ρ水g比较排开水的体积的变化。
此题可以利用“极端法”分析：假若轮船不受重力，就不会浸入水中，此时受到的浮力为0，排开水的体积是0。

8.【答案】D
【解析】解：A、手掌的宽度约为10cm左右，充电宝的直径和手掌的宽度差不多，约为10cm，故A错误；
B、拿在手里会感觉微微发热，说明比体温稍微高一点，人正常的体温为37℃左右，故B错误；
C、手机的供电电压一般在3.7～5V之间，故C错误；
D、它充满电后，储存的电能：W=UIt=5V×10000×10−3A×3600s=180000J，故D正确。
故选D。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。

9.【答案】D
【解析】解：
A、当时日近正午，红日当头，红旗飘扬，近处的楼房模模糊糊，远处的景物踪影全无说明当时雾霾很大，不是雾，故A错误；
B、雾是空气中的水蒸气遇冷液化成的小水珠，不是风把别处的雾吹到了我县，故B错误；
C、日照使得小水珠汽化为水蒸气，使雾消失，故C错误；
D、每个人都应该减少污染，减弱雾霾，故D正确。
故选：D。
(1)雾主要是大量悬在空气中的小水滴，霾主要是悬在空气中的灰尘等小颗粒；
(2)日照使得小水珠汽化为水蒸气；
(3)每个人都应该减少污染，减弱雾霾。
环境的污染与保护是社会关注的焦点问题，与之相关的考题就成为中考的热点之一。

10.【答案】C
【解析】解：A、力是物体对物体的作用，产生力的作用时必须存在施力物体和受力物体，因此一个物体不能产生力的作用，该选项说法不正确；
   B、力是一个物体对另一个物体的作用，可见，力不能脱离物体而单独存在，该选项说法不正确；
   C.力使物体发生两方面的变化：一是物体形状的改变，二是物体运动状态的改变，该选项说法正确；
   D.力的大小可以用弹簧测力计测量，天平测物体的质量，该选项说法不正确；
故选C．
(1)力是物体对物体的作用，物体间力的作用是相互的；
(2)产生力的作用时两个物体不一定互相接触，例如磁铁吸引铁钉就是通过磁场实现的；
(3)力使物体发生两方面的变化：一是物体形状的改变，二是物体运动状态的改变．
本题考查了学生对力的概念、力的相互性了解与掌握，属于基础题目．

11.【答案】C
【解析】解：当开关S1闭合，S2断开时，定值电阻R0与滑动变阻器的最大阻值串联，电流表测电路中的电流，电压表测滑片右侧两端的电压，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I1=UR0+R，
电压表的示数：
U1=I1×R2；
当开关S1、S2都闭合时，定值电阻R0与滑动变阻器阻值的一半串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，
此时电路中的电流：
I2=UR0+R2>UR0+R，即I1 电压表的示数：
U2=I2×R2，
由I1 故选：C。
当开关S1闭合，S2断开时，定值电阻R0与滑动变阻器的最大阻值串联，电流表测电路中的电流，电压表测滑片右侧两端的电压；当开关S1、S2都闭合时，定值电阻R0与滑动变阻器阻值的一半串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电路中的电流，再根据欧姆定律求出电压表的示数，然后比较得出答案。
本题考查了串联电路的特点和欧姆定律的应用，正确的区分两种情况下电路的连接方式和电压表所测的电路元件是关键。

12.【答案】B
【解析】解：A.R滑与R并联，电压表测电源电压，电流表测R滑支路的电流。
由于电源提供的电流恒为I0，根据并联电路的特点可知U=UR=I1R=(I0−I)R=I0R−IR，
其中I0、R为定值，所以U与I的图像为一次函数，随I的增大，U逐渐减小，故A错误；
B.结合并联的电流关系可知I1=I0−I，
其中I0为定值，随I的增大，I1逐渐减小，I1与I的图像为一次函数，且I不可能为0，也始终小于I0，故B正确；
C.电路的总功率P0=UI0=(I0R−IR)I0=I02R−I0IR，
其中I0、R为定值，随I的增大，P0逐渐减小，P0与I的图像为一次函数，且I不可能为0，也始终小于I0，则P0不可能与横纵坐标相交，故C错误；
D.滑动变阻器的功率P滑=UI=(I0R−IR)I=II0R−I2R，
则P滑与I的图像为二次函数，其中I0、R为定值，I大于0，函数图像开口向下，对称轴在I轴的负半轴且与P滑坐标轴相交于正半轴，故D错误。
故选：B。
R滑与R并联，电压表测电源电压，电流表测R滑支路的电流。由于电源提供的电流时一定的，根据并联电路特点分别表示出U与I和P与I的表达式，分析判断即可。
本题考查并联电路的特点和欧姆定律、电功率公式的应用，要抓住电源是恒流源，关键是得出U与I和P与I的表达式，利用数学知识分析判断它们之间的关系。

13.【答案】BCD
【解析】解：A、验钞机是应用了紫外线可以使钞票上的荧光物质发光的特性制成的，不是用红外线原理制作的，故A不符合题意；
BCD、红外线的热效应很强，应用红外线的热效应比较强，制成了浴室取暖灯、红外线烤箱等。红外线还可以进行遥控制成电视机的遥控器。故BCD符合题意。
故选：BCD。
(1)红外线的作用和用途：根据红外线的热作用比较强制成热谱仪、红外线夜视仪、红外线体温计等；根据红外线可以进行遥控制成电视、空调遥控器等。
(2)紫外线的用途：可以使荧光物质发光(如验钞机)、杀菌消毒等。
此题主要考查了红外线和紫外线在生活中的应用，要注意其特点。结合生活中的实际生活用品，考查学生应用物理知识解决实际问题的能力。体现了物理来源于生活服务于社会的新课程理念。

14.【答案】BCD
【解析】解：A.探究物体重力与质量的关系，用到图像法，故A不正确；
B.探究液体内部压强与哪些因素有关，用到控制变量法和转换法，故B正确；
C.探究压力的作用效果跟哪些因素有关，用到控制变量法和转换法，故C正确；
D.探究滑动摩擦力的大小与什么因素有关，用到控制变量法和转换法，故D正确。
故选：BCD。
对每个选项进行分析，明确探究过程采用的具体方法，确定符合题意的选项。
本题主要考查物理方法的运用，理解并用好控制变量法、转换法是本题的关键。

15.【答案】ABC
【解析】解：AB、图甲所示，在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，由于压缩玻璃筒内的空气对其做功，使得空气的内能增加，温度升高，故是将机械能转化为内能的过程，故与内燃机的压缩冲程相类似，所以AB正确；
CD、图乙所示，用酒精灯加热试管中的水，当水沸腾一段时间以后，塞子被试管内水蒸气推出，即该过程中消耗水蒸气的内能，产生机械能，故是将内能转化为机械能的过程，与内燃机的做功冲程相类似，所以C正确，D错误。
故选：ABC。
(1)改变内能的方式有两种，即做功和热传递；对物体做功，物体的内能会增加，物体对外做功，其内能会减小；
(2)四冲程汽油机一个工作循环有四个冲程，分别是吸气、压缩、做功和排气，其中只有做功冲程对外做功，将内能转化为机械能；另外还有压缩冲程有能量转化，将机械能转化为内能。
知道做功可以改变物体的内能，并能准确判断其能量的转化过程是解决该题的关键。

16.【答案】AC
【解析】
【分析】
(1)首先掌握晶体在凝固过程中的特点：在凝固过程中温度保持不变，但不断放热，凝固过程中的温度叫做凝固点；
(2)分子运动的快慢和温度有关，温度越高，分子运动越快；
(3)内能的大小与物体的质量、温度和状态等有关；
(4)任何物质的分子总在永不停息地做无规则运动，所以内能不可能为零。
此题考查了晶体在凝固过程中的特点及图象的分析，同时考查了对内能的理解及分子运动与温度的关系。
【解答】
A、由于分子的运动快慢和温度有关，t1时刻温度比t2时刻温度高，所以t1时刻物体分子动能比t2时大，故A正确；
BC、t2时刻与t3时刻的质量相同，温度相同，但是t3时刻比t2时刻放出的热量更多，所以t3时刻的内能小，故B错误，C正确；
D、t4时刻物体温度为零，但其分子仍不停地做无规则运动，所以动能不为零，故D错误；
故选：AC。
17.【答案】振动  空气
【解析】解：锣声、鼓声是由于锣面和鼓面的振动产生的，再通过空气向四周传播开来。
故答案为：振动；空气。
声音由物体的振动产生的；声音的传播需要介质，固体、液体、气体都可以传声。
本题考查了声音的产生与传播，是一道基础题。

18.【答案】从标志牌到该出口的距离为2km  ；行车速度不能超过100km/h；  72
【解析】解：(1)观察两个标志牌，可得出信息：行车速度不能超过100km/h、从标志牌到该出口的距离为2km；
(2)根据速度的计算公式v=st可得：t=sv=2km100km/h=150h=0.02h=72s。
故答案为：从标志牌到该出口的距离为2km；行车速度不能超过100km/h；72。
观察两个标志牌，可得出信息：行车速度不能超过100m/h、从标志牌到该出口的距离为2km；利用t=sv计算时间。
本题考查了学生对生活中常见标志牌的含义，同时还考查了速度公式的变形应用；计算过程要规范和细心。

19.【答案】音色  不能在真空
【解析】解：(1)音色是由发声体本身决定的，不同的发声体，其音调和响度可能相同，但音色一般不同；因此听歌时，很容易分辨出是哪个人的声音，这主要是根据声音的音色来判断的；
(3)手机放悬吊在玻璃罩内，逐渐抽出玻璃罩内的空气，传播声音的介质--空气越来越少，手机的铃声越来越小，说明声音的传播需要介质，真空不能传声。
故答案为：音色；不能在真空。
(1)声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性；
(2)声音由物体的振动产生，声音的传播靠介质，真空不能传声。
本题考查了声音的特征、声音的传播需要介质，题目比较简单。

20.【答案】432  5.4
【解析】解：(1)由电路图知，当S1闭合，S2、S3断开时，只有R2连入电路中，电流表的示数为0.6A，
通电2min，此时R2产生的热量：
Q=I2R2t=(0.6A)2×10Ω×2×60s=432J；
(2)由I=UR可得，电源电压：
U=IR2=0.6A×10Ω=6V，
当S1、S3闭合，S2断开时，R1与R2并联，
由并联电路的电压特点可知，U1=U2=U=6V，
由P=U2R可得，电路的总功率：
P=P1+P2=U2R1+U2R2=(6V)220Ω+(6V)210Ω=5.4W。
故答案为：432；5.4．
(1)当S1闭合，S2、S3断开时，只有R2连入电路中，由焦耳定律计算此时电阻产生热量；
(2)当S1闭合，S2、S3断开时，由欧姆定律计算电源电压；
当S1、S3闭合，S2断开时，R1与R2并联，由并联电路电压特点和P=UI=U2R计算电路的总功率。
本题考查了并联电路特点、欧姆定律、焦耳定律以及电功率公式的应用，正确分析电路，熟练运用公式是关键。

21.【答案】解：阻力作用点在点B，方向竖直向上，动力臂为支点到动力作用线的距离。如图所示：

【解析】(1)先确定阻力作用点(即B点)，然后过阻力作用点表示阻力的方向(即竖直向上)；
(2)力臂的画法：首先确定支点0；然后延长动力的作用线(用虚线)；再由支点向动力作用线做垂线(用虚线)；最后画上大括号，标出L1。
此类题的关键是掌握杠杆五要素，然后根据杠杆的五要素作出相应的作用力或力臂。

22.【答案】解：由实物图可知，电流从电源正极出发开始分支，一条支路经开关S2后流向电动机，另一条支路经灯泡L后流向开关S1，然后两支电流汇合，共同回到电源负极，电路图如图所示：

【解析】先识别电路的连接方式，认清各开关的作用，然后根据实物图完成电路图。
本题考查了电路图的画法，明确电路的连接方式是解题的关键，注意电路图与实物图要一致。

23.【答案】慢  用搅拌棒搅拌  状态  −4
【解析】解：(1)冰的熔点为0℃，所以装有碎冰的烧杯直接放置在空气中，不但能使烧杯均匀受热，而且冰的温度升高较慢，便于记录各个时刻的温度。为了使烧杯内各部分受热均匀，还需要用搅拌棒进行搅拌；
(2)探究冰的熔化特点，不仅要探究温度随时间的变化情况，而且要观察其状态的变化；
温度计的分度值为1℃，所以其示数为−4℃；
(3)根据表格中数据进行描点，并将各点用平滑的曲线连接起来，如图所示：
；
(4)由图象知，冰达到熔点后熔化，虽不断吸热但温度保持不变。
故答案为：(1)慢；用搅拌棒搅拌；(2)状态；−4；(3)见上图。
(1)为了能使固体物质均匀受热，常用水浴法，若物质的熔点较低，可以利用周围空气加热，还可以用搅拌棒进行搅拌，这样不仅能够使烧杯均匀受热，而且冰的温度升高较慢，便于记录数据；
(2)在探究物质的熔化特点时，不仅要记录其温度的变化情况，还要观察其状态的变化情况；在进行温度计的读数时，注意温度计的分度值；
(3)根据表格中数据描点，并用平滑的曲线连接起来。
此题是探究冰的熔化特点，考查了学生对水浴法的应用及理解，同时考查了熔化图象的画法及晶体熔化时的特点。晶体与非晶体最大的区别就是看是否有一定的熔点，从图象上分辨，最大的不同就是晶体有一段时间只吸热而温度不变，我们应该学会区分。

24.【答案】断开  0.32  变大  温度
【解析】解：
(1)为了保护电路，避免连线错误而烧坏电路元件，在连接电路时开关应处于断开状态。
(2)由图乙知，电流表使用0−0.6A量程，分度值0.02A，示数为0.32A；
(3)由欧姆定律得，小灯泡正常发光时的电阻：R=UI=2.5V0.32A≈7.81Ω，
再结合表格中的数据可以看出，在灯丝中电流逐渐增大的过程中，灯丝的电阻变大。
由于通过灯的电流随电压的变大而变大，根据P=UI可知，灯泡的实际功率变大，灯丝的温度升高，由此可知灯丝电阻随温度的升高而变大。
故答案为：(1)断开；(2)0.32；(3)变大；  温度。
(1)在连接电路时应断开开关；
(2)根据电流表量程和分度值读出电流值；
(3)根据欧姆定律求出正常发光时的电阻大小，再结合表格的数据即可得出灯丝电阻的变化；
根据灯丝电阻随温度的升高而变大分析即可。
本题测定小灯泡电阻的实验，考查电流表使用、注意事项、数据分析以及影响电阻大小的因素，难度不大。

25.【答案】解：(1)火车完全通过隧道行驶的路程：
s1=L隧道+L车=1800m+360m=2160m，
v=s1t1=2160m108s=20m/s；
(2)火车全部在隧道内运行的路程：
s2=L隧道−L车=1800m−360m=1440m，
t2=s2v=1440m20m/s=72s。
答：(1)火车的运行速度为20m/s；
(2)火车全部在遂道内运行的时间为72s。
【解析】(1)火车完全通过隧道行驶的路程等于隧道长加上火车长，知道行驶时间，利用速度公式求火车的运行速度；
(2)火车全部在隧道内运行的路程等于隧道长与火车长的差，求出了火车速度，再根据速度公式就会求出火车全部在隧道内运行的时间。
本题考查了学生对速度公式的掌握和运用，关键是要分清火车完全在隧道内运行的路程和火车完全通过隧道的路程是不同的，火车完全在隧道内时行驶的路程=隧道长−火车长，火车完全通过隧道的路程=隧道长+火车长。

26.【答案】解：由图可知，两灯泡串联，
由串联电路电压规律可知，总电压比任何一个用电器两端的电压都大。
由图可知，左边电压表指针的偏转角度比右边电压表指针的偏转角度小，而左边的电压表示数显示的是总电压，右边的电压表示数显示的是L1两端的电压，所以出现这种情况的原因一定是两表所选的量程不同。
左边的电压表所选的是0～15V，分度值是0.5V，所以示数是3V，则总电压是3V；
右边的电压表所选的是0～3V，分度值是0.1V，所以示数是1.7V，则L1两端的电压是1.7V。
根据U=U1+U2得：U2=U−U1=3V−1.7V=1.3V。
答：(1)L1两端的电压U1是1.7V；L1、L2串联的总电压U是3V；
(2)L2两端的电压U2是1.3V。
【解析】解决此题要知道在串联电路中，总电压等于各用电器电路电压之和。
读数时，要先看量程，再看分度值，最后看指针所指的位置。
此题因为没有标明两表的量程，所以无法直接读数。要先判断出两表所选的量程之后才能进行读数，而要判断两表所选的量程就需要依据串联电路的电压规律进行分析。

27.【答案】解：根据题意，国旗挂在动滑轮上，需要既省力又能改变力的方向。
故答案为：

【解析】图中定滑轮、动滑轮的个数相等，滑轮组绕法有两种：
一是承担力的绳子股数与滑轮的总个数相等，自由端最后从定滑轮经过，这种绕法既省力又能改变力的方向；
二是承担力的绳子股数比滑轮总个数多1，自由端最后从动滑轮绕过，这种绕法不能改变力的方向，但比第一种省力。
本题考查滑轮组的组装，需要根据实际情况选定绕线方法，定滑轮不能省力，只能改变力的方法，动滑轮可以省一半的力。
