2023年山东省德州市平原县中考物理二模试卷
展开
这是一份2023年山东省德州市平原县中考物理二模试卷，共29页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2023年山东省德州市平原县中考物理二模试卷
一、单选题（本大题共12小题，共36.0分）
1. 如图所示，下列情景中所描述的物态变化及吸放热情况，分析正确的是( )
A. 如甲图，糖汁成型“糖画”——熔化放热
B. 如乙图，湿手被“吹干”——液化放热
C. 如丙图，灯泡的灯丝变细——升华吸热
D. 如丁图，蒸笼旁的“白气”——汽化吸热
2. 如图所示的现象中，下列分析正确的是( )
A. 甲图：停止抽气后打开气阀，铃声逐渐变小
B. 乙图：用相同的力拨动钢尺，钢尺伸出长度变短，音调变高
C. 丙图：医生用B超检查胎儿的发育情况，说明声音可以传递能量
D. 丁图：摩托车上装有消声器，是为了在传播过程中阻断噪声的传播
3. 如图是某村第一书记为当地特产直播带货的情景，下列说法正确的是( )
A. 直播使用的手机摄像头成的是正立、缩小的实像
B. 手机屏幕的彩色画面是由红、绿、蓝三种色光组成的
C. 为了使网友看清商品细节，应将商品紧贴摄像头
D. 直播画面通过超声波传给网友观看
4. a、b两辆小车从同一地点同方向出发，沿水平地面做直线运动，它们运动v−t图像如图所示，由图像可知0～60s过程中( )
A. 两小车在40s时相遇
B. 0s时，a、b两小车相距最远
C. 40s时，小车b在小车a的后方
D. 由图像可知va>vb
5. 国际滑联世界短道速滑竞标赛于3月10日至12日举行，中国短道速滑队由5男5女共10位队员参赛。关于短道速滑项目如图所示，下列说法正确的是( )
A. 运动员转过弯道时运动状态不变
B. 运动员穿的速滑鞋的冰刀可以增大压强
C. 运动员在交接棒时，为了避免接力棒落地，运动员最好停下来
D. 运动员受到的重力和运动员对地面的压力是一对相互作用力
6. 如图所示，一足够长木板B放在水平地面上，木块A放在B的上面，A的右端通过轻质弹簧固定在竖直墙壁上，用F=10N的力水平向左拉B，使B以速度v向左匀速运动，稳定后A静止不动，这时弹簧的拉力F1=4N，则下面说法中正确的是( )
A. 木板B受到A的滑动摩擦力与A受到B的滑动摩擦力是一对相互作用力，力的大小为 6N
B. 木板B对地面的滑动摩擦力的大小为4N
C. 若用2F的力向左拉木板B做加速运动，木块A受到的摩擦力大小仍为4N
D. 木块A静止不动，所以A受到的摩擦力是静摩擦力

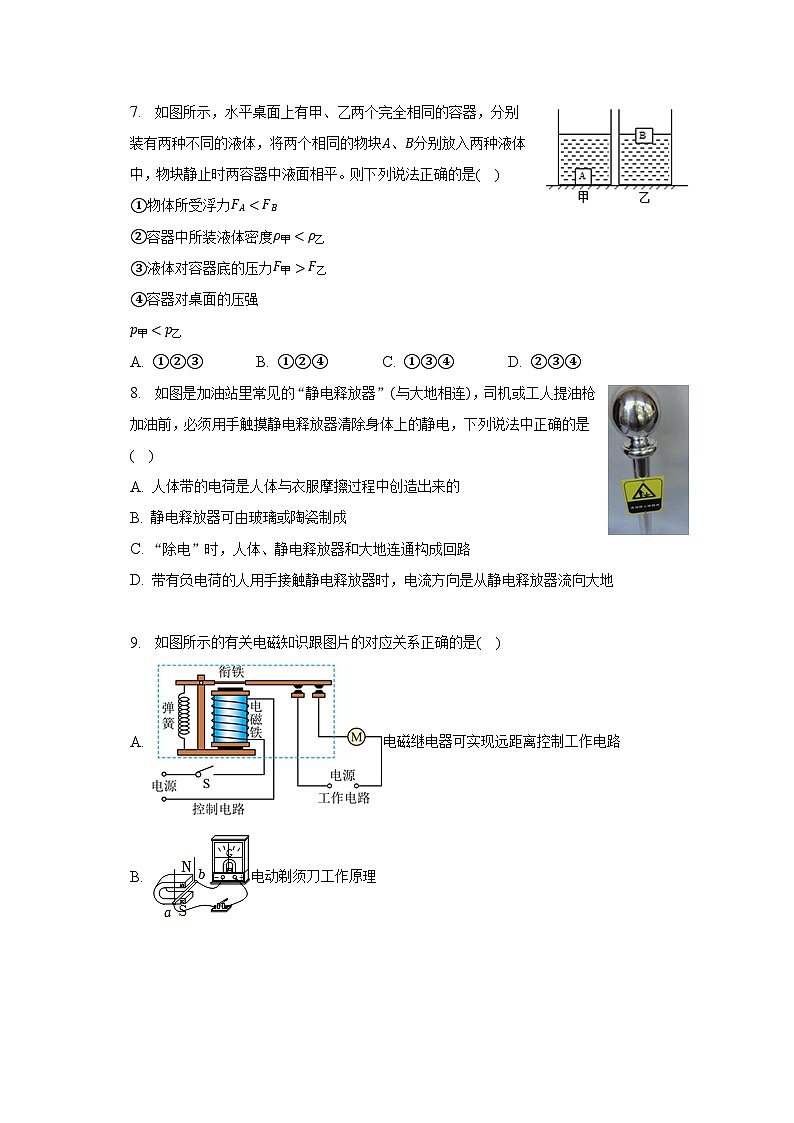

7. 如图所示，水平桌面上有甲、乙两个完全相同的容器，分别装有两种不同的液体，将两个相同的物块A、B分别放入两种液体中，物块静止时两容器中液面相平。则下列说法正确的是( )
①物体所受浮力FA
③液体对容器底的压力F甲>F乙
④容器对桌面的压强
p甲
8. 如图是加油站里常见的“静电释放器”(与大地相连)，司机或工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电，下列说法中正确的是( )
A. 人体带的电荷是人体与衣服摩擦过程中创造出来的
B. 静电释放器可由玻璃或陶瓷制成
C. “除电”时，人体、静电释放器和大地连通构成回路
D. 带有负电荷的人用手接触静电释放器时，电流方向是从静电释放器流向大地
9. 如图所示的有关电磁知识跟图片的对应关系正确的是( )
A. 电磁继电器可实现远距离控制工作电路
B. 电动剃须刀工作原理
C. 电铃利用电流的热效应工作
D. 风力发电机工作原理
10. 如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，则该故障可能是( )
A. 灯L2短路 B. c点左侧的零线短路
C. L2所在支路断路 D. c、d两点间断路
11. 甲装置中，空吊篮A重25N，绳子承受最大拉力100N。小壮将A提升到高处，施加拉力F随时间变化关系如图乙，A上升速度随时间变化关系如图丙。忽略绳重、摩擦、空气阻力。下列说法不正确的是( )
A. 动滑轮所受的重力为15N B. 第2秒内克服滑轮重做的额外功为30J
C. 此装置最多能匀速运载160N重的货物 D. 此装置运载货物最高机械效率为92.5%
12. 如图甲所示的电路，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S，移动滑片P从一端至另一端，滑动变阻器消耗的电功率与电流关系如图乙所示。则( )
A. 滑动变阻器的最大阻值是10Ω
B. 图乙中C点为滑片P在滑动变阻器最右端
C. 电源电压为8V
D. 电路消耗的最大电功率为14.4W
二、填空题（本大题共6小题，共14.0分）
13. 晚上，小明在客厅的窗户玻璃上看到了客厅里灯的像，这是光的 (选填“直线传播”“反射”或“折射”)现象。如图所示，水平向左缓慢推动玻璃窗，则小明通过玻璃窗看到的像 (选填“向左运动”、“向右运动”或”静止不动”)，像的大小 (选填“变大”、“交小”或“不变”)。
14. 我们开展安全守护行动，要求开车必须系安全带。安全带能防止______ 时人体由于惯性飞出车外(选填“前方碰撞”或“后方追尾”)。如图所示，是小明整理学习资料时使用的长尾夹，由一个弹簧片夹体和两个较长的尾柄构成，尾柄可转动，夹体夹纸，节省空间，用力捏足柄使夹体张开时，它是______ (选填“省力”、“费力”或“等臂”)杠杆。
15. 一盒牛奶放在水平桌面上，净含量为250mL，若该牛奶的密度是1.2g/cm3，则所装牛奶的质量为______ kg，桌面对牛奶盒的支持力是由于______ 的形变产生的。
16. 电脑的中央处理器(CPU)只有半张扑克牌大小，工作时发热显著，常采用散热片与风扇组合冷却。某电脑CPU的功率为100W，其中发热功率占8%，铜质散热器的质量是0.8kg。若工作半小时，CPU消耗电能______ J，产生热量______ J，这些热量可使散热器温度升高______ ℃[铜的比热容为0.4×103J/(kg⋅℃)]。
17. 如图是小蔡同学设计的短跑比赛“抢跑判断器”。电磁铁是利用电流的______ 效应工作的，其上端为______ (选填“N”或“S”)极。当运动员蹲在起跑器上后，裁判员老师闭合开关S1、S2，发令指示灯亮，运动员抢跑后，R0所受压力变小，电阻变小，电磁铁将衔铁吸下，抢跑指示灯______ (选填“1”或“2”)亮，则判定该运动员抢跑。
18. 如图所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，闭合开关S，滑片P移至最左端，电流表的示数为0.6A，滑片P移至最右端，电压表的示数为4V，则滑片P在最左端与在最右端时，定值电阻R1在相同的时间产生的热量之比为______ 。
三、作图题（本大题共2小题，共4.0分）
19. 请画出发光点S经平面镜MN反射后过p点的光路图，并画出过p点的反射光线在水面发生折射时，折射光线的大致方向。
20. 如图所示，某小车沿水平面向右做匀速直线运动，在车厢顶部用细绳竖直悬挂一个小球，小球与光滑的竖直车厢壁刚好接触，若小车突然刹车，请在C点画出此时小球受力的示意图。
四、实验探究题（本大题共5小题，共26.0分）
21. 在“探究凸透镜成像规律”的实验中：
(1)光具座的长度为1m，如果有焦距为10cm、25cm的两块凸透镜，应该选择焦距为______ cm的凸透镜完成实验；实验前应调整烛焰、凸透镜和光屏的中心在同一高度；
(2)当蜡烛、凸透镜和光屏的相对位置如图甲所示时，光屏上出现清晰的像。小明同学将一个眼镜片放在凸透镜前，光屏上的像变模糊了，适当向左移动光屏，屏上的像就又清晰了，由此可判断该同学是______ (选填“近视”或“远视”)眼。
(3)实验中，不但虚像可以用肉眼直接看到，实像也可以用肉眼直接看到，在图甲的基础上，拿掉光屏，用肉眼在如图乙所示的______ (选填“A”、“B”或“C”)位置沿图示方向能看到这个实像；
(4)实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像。对此下列解释合理的是______ 。
A.因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距
B.因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距
C.这是烛焰发出的光经凸透镜表面反射形成的像
22. 如图所示，甲图是探究“阻力对物体运动的影响”的实验装置，乙图是探究“物体的动能跟哪些因素有关”的实验装置。请回答：
(1)甲实验中，在水平面上铺上毛巾、棉布等，目的是______；实验表明：小车在水平面上运动时，水平面越光滑，小车的速度减小得越______(选填“快”或“慢”)。从而可以推理：如果______的物体不受力，它将一直运动下去。
(2)乙实验中的研究是______(选填“钢球”或“木块”)的动能，通过观察______判断动能大小。如果想研究动能大小与速度的关系，你的做法是：______。
23. 如图所示，小明用两套相同的装置探究“水和煤油的吸热能力”。
(1)如图甲、乙两烧杯中分别装入初温和______ 相等的水和煤油；
(2)加热2min，水吸收的热量______ (选填“大于”“小于”或“等于”)煤油吸收的热量；
(3)由图丙可判断______ (选填“a”或“b”)吸热能力弱，液体a的比热容是b的______ 倍。
24. 如图所示是“探究什么情况下磁可以生电”的实验装置。
(1)实验中，AB棒的材料可能是______ (填“塑料”或“铝”)；
(2)闭合开关，实验探究过程记录如表所示：
次数
AB棒在磁场中的运动情况
是否有感应电流
1
静止
无
2
沿磁场方向运动(不切割磁感线运动)
无
3
切割磁感线运动
有
根据实验现象，初步得出电路中产生感应电流的条件是：闭合电路的一部分导体在磁场中做______ 运动，在该运动过程中，主要将机械能转化为______ 能；
(3)保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验，是为了探究感应电流方向与______ 的关系；
(4)若将此装置中灵敏电流计换成______ ，可进一步探究电动机的工作原理。
25. 小亮在“探究电流与电阻关系”的实验中，使用的实验器材有：电池组、电流表、电压表、开关、5Ω、10Ω、15Ω、20Ω的定值电阻、滑动变阻器各一个、导线若干。
(1)小亮把5Ω的电阻接入如图甲所示电路中。在检查电路时，发现错接了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
(2)电路纠正无误后，将变阻器的滑片放到最______端(选填“左”或“右”)，闭合开关，同时调节变阻器的滑片，当电压表示数如图乙所示为______V时，记下此时电压表及电流表示数。
(3)断开开关，将电阻由5Ω换成10Ω，再闭合开关，调节变阻器的滑片，使______，记下电流表示数。然后更换不同阻值的电阻重复实验，最后分析获取的数据即可得出结论。
(4)小亮接着用图丙所示电路，测量额定电压为U额的小灯泡正常发光时的电阻(U额小于电源电压)，电阻R0己知。请将下面实验步骤补充完整：
①只闭合开关S、S2，移动滑动变阻器滑片使______。
②只闭合开关______，保持滑动变阻器滑片位置不变，读出电压表示数为U1；
③小灯泡的电阻RL=______。(用物理量符号表示
)
五、计算题（本大题共3小题，共20.0分）
26. 如图所示，电源电压恒定，R0是定值电阻，小灯泡L标有“6V3W”，滑动变阻器R1的最大阻值为20Ω。三个开关均闭合时，小灯泡恰好正常发光，电流表示数为1.5A。
(1)求小灯泡的额定电流；
(2)求电阻R0的阻值；
(3)闭合S，断开S1和S2，移动变阻器的滑片P，求电路总功率的最小值和最大值。
27. 如图所示是一款质量为700kg的太阳能汽车，每个汽车轮胎与地面的接触面积为25cm2，时速最高为72km/h，已知地面上1m2的面积上接受太阳光的功率为1.4kW，太阳能电池的能量转化效率为40%，汽车行驶过程中的平均阻力为车重的0.02倍，车身敷设的太阳能电池板的面积为6m2，g取10N/kg，求：
(1)太阳能汽车静止在水平地面上时，它对地面的压强多大？
(2)太阳能汽车以最高时速匀速行驶时，汽车电动机的效率是多少？
28. 为了实现学生错峰用餐，食堂安装了自动加热餐台。其中一个餐台的部分简化工作电路如图所示，R1、R2均为发热丝。闭合开关S，加热餐台开始工作。当台内食品温度降到20℃时，控制开关S0转到位置1为食品加热；当台内食品温度达到50℃时，S0转到位置2为食品保温。定值电阻R1=24.2Ω，保温功率为400W。求：
(1)定值电阻R2的阻值；
(2)餐台在加热状态下工作5min消耗的电能；
(3)在加热状态时，餐台工作5min产生的热量可使5kg初温20℃的汤升温至50℃。若不计热量损失，求汤的比热容；
(4)小明发现到了冬天，由于外界的气温较低，需要将加热功率提高到2400W，应当选择______ Ω的电热丝与R1 ______ 联。
答案和解析
1.【答案】C
【解析】解：A、糖汁成型“糖画”——是凝固现象，该过程放热，故A错误；
B、湿手被“吹干——是汽化现象，该过程吸热，故B错误；
C、灯泡的灯丝变细——是升华现象，该过程吸热，故C正确；
D、蒸笼旁的“白气”——是液化现象，该过程放热，故D错误。
故选：C。
物质从固态变为液态的过程叫做熔化，物质从液态变为固态的过程叫做凝固；物质从液态变为气态的过程叫做汽化，物质从气态变为液态的过程叫做液化；物质从固态直接变为气态的过程叫升华，物质从气态直接变为固态的过程叫凝华。
六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
本题考查了生活中的物态变化以及吸放热的情况，属于基础知识的考查，解决此类问题的关键是分清物质变化前后的状态，是中考的热点。
2.【答案】B
【解析】解：A、声音的传播需要介质，停止抽气后打开气阀，气体进入，铃声会变大，故A错误；
B、钢尺伸出桌边越短，振动越快，频率越高，音调越高，故B正确；
C、医生用B超检查胎儿的发育情况，说明声音可以传递能量，故C错误；
D、摩托车上装有消声器，是为了在声源处阻断噪声的传播，故D错误。
故选：B。
(1)声音的传播需要介质；
(2)音调的高低和振动的频率有关，频率越大，音调越高；
(3)声音既可以传递信息，也可以传递能量；
(4)减弱噪声的方法有：在声源处减弱、在传播过程中减弱和在人耳处减弱。
本题考查了有关声现象的知识，具有较强的综合性，但都属于基础知识考查，难度不大。
3.【答案】B
【解析】解：A、直播使用的手机摄像头成的是倒立、缩小的实像，故A错误；
B、手机屏幕的彩色画面是由红、绿、蓝三种色光组成的，故B正确；
C、为了使网友看清商品细节，摄像头应该靠近被照的物品，但是物体到镜头的距离仍然大于两倍焦距，故C错误；
D、直播画面通过电磁波传给网友观看，故D错误。
故选：B。
(1)手机摄像头成的是倒立、缩小的实像。
(2)色光的三原色是红、绿、蓝。
(3)为了使网友看清商品细节，摄像头应该靠近被照的物品，但是物体到镜头的距离仍然大于两倍焦距。
(4)电磁波可以传递信息。
本题主要考查了声音传播的条件、凸透镜的成像规律、色光的三原色和电磁波的应用；本题属于基础性题目。
4.【答案】C
【解析】解：AC.由v−t图象可知，a在0−20s内的图像与b在20−40s内的图像相同，则运动的路程相同；a在20−40s内做匀速直线运动，b在0−20s处于静止状态，所以两小车在40s时运动的路程不相同，a的路程要大一些，小车b在小车a的后方，故A错误，C正确；
B.由v−t图象可知，在0−40s内(不含40s)，a车的速度大于b车(且a车在前方)，则a、b两车之间的距离逐渐增大；而40s以后，b车的速度大于a车，则a、b两车之间的距离逐渐减小；所以可知40s时(速度相等时)，a、b两小车相距最远，故B错误；
D.由图可知，40s时b车的速度与a车速度相同，b做加速运动，a做匀速直线运动，所以40s后b车的速度比a车快，故D错误。
故选：C。
由图可知，该图像为v−t图像；若图像为一条斜线，则表示物体做加速运动，若图像为一条平行于t轴的图像，则表示物体做匀速直线运动；据此对照各个选项提出的问题作出判断。
本题考查了对v−t图象分析，解答此题要明确图象中横纵坐标表示的物理分别是什么，难点在于求变速直线运动的总路程，进而求出平均速度。
5.【答案】B
【解析】解：A、运动员转过弯道时，运动的方向发生了改变，运动状态改变，故A错误；
B、由题意可知，速滑运动员脚穿的溜冰鞋上锋利的冰刀可以减小受力面积，在压力一定时，增大对冰面的压强，故B正确；
C、交接棒时，为了避免接力棒落地，运动员之间应该保持相对静止，但不是静止下来，故C错误；
D、运动员受到的重力和运动员对地面的压力方向相同，不是一对相互作用力，故D错误。
故选：B。
(1)物体运动状态的变化包括速度大小和方向的变化；
(2)影响压强大小的因素是压力和受力面积，在压力一定时，减小受力面积可增大压强；
(3)根据运动和静止的相对性，当两个跑步运动员同速同向向前跑时处于相对静止，就容易接好棒，有利于提高比赛成绩；
(4)相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上。
本题考查了相互作用力的辨别、力与运动的关系等，涉及到的知识点多，综合性强，但总体难度不大，掌握基础知识即可正确解题。
6.【答案】C
【解析】解：A、A处于静止状态，A受水平向右的拉力和水平向左的摩擦力，这两个力是一对平衡力，大小相等，故摩擦力为4N，又因为物体间力的作用是相互的，则物体B受到A对它水平向右的摩擦力的大小为4N，故A错误；
B、由于B做匀速直线运动，则B受到水平向左的拉力和水平向右的两个摩擦力，物体B处于三力平衡状态，A对B的摩擦力4N，则地面对B的摩擦力为10N−4N=6N，故B错误；
C、若用2F的力拉木板B，B开始加速，但是A与B间压力不变，接触面粗糙程度不变，故摩擦力大小不变，木块A受摩擦力大小仍为4N，故C正确；
D、木块A与木板B之间发生相对滑动，故A受到的摩擦力为滑动摩擦力，故D错误。
故选：C。
(1)对A受力分析，根据二力平衡分析A受到的摩擦力的大小；
(2)根据力的相互性判定A对B的摩擦力的大小；对B受力分析，根据力的平衡求出B受到地面的摩擦力的大小；
(3)滑动摩擦力的大小与压力大小、接触面的粗糙程度有关；
(4)根据滑动摩擦力的产生条件分析。
本题考查了平衡力的辨别，会判断摩擦力的方向，并会根据影响滑动摩擦力的大小因素分析摩擦力的大小变化是解决本题的关键。
7.【答案】B
【解析】解：
①物体A在甲液体中沉底，物体A受到的浮力FA
③液面等高，ρ甲<ρ乙，由p=ρgh可知液体对容器底的压强：p甲
V甲=V总−VA，V乙=V总−VB排；
而，VA>VB排，所以，V甲
由于物体A、B相同，两个容器也完全相同，所以，F甲
(1)根据物体的浮沉条件和阿基米德原理判断小球所受浮力的大小；
(2)根据物体的浮沉条件判断甲乙液体密度的关系；
(3)根据液体密度和深度的关系，利用p=ρgh判断对杯底的压强关系，根据p=FS判断液体对容器底的压力；
(4)甲、乙两容器对水平桌面的压力等于容器、容器内液体和物体的重力之和，则两个容器液面持平，甲中液体的体积与物体A的体积之和等于乙中液体体积与物体B排开体积之和判断出甲、乙中液体的体积大小关系，根据F=G=ρgV得出液体重力的大小；最后根据p=FS判断容器对桌面的压强。
本题主要考查压强的比较和浮沉条件的应用，一定要掌握物体浮沉情况与密度的关系，同时要搞清不同状态下(漂浮、沉底)物体所受重力与浮力的大小关系。
8.【答案】C
【解析】解：A、人身体与衣物摩擦带电，是由于电荷发生了转移，而不是创造了电荷，故A错误；
B、为了将人体的静电释放掉，则静电释放器应该是导体，而玻璃或陶瓷是绝缘体，故B错误；
C、静电释放器金属球和大地之间相连的应是导体，“除电”时，人体、静电释放器和大地连通构成回路，人体所带电荷经金属球流向大地，故C正确；
D、电流的方向是正电荷移动的方向，带有负电荷的人用手接触静电释放器时，电流方向是从大地流向静电释放器，故D错误。
故选：C。
(1)摩擦起电的本质是发生了电子的转移，并不是创造了电荷；
(2)静电释放器应该由导体制成；
(3)“除电”时，人体所带电荷经金属球流向大地，若人体带负电，则电流方向是从大地流向金属球；
(4)正电荷移动方向为电流的方向。
解决此类问题关键是能利用静电现象进行分析生活现象，属于常考命题点。
9.【答案】A
【解析】解：A.电磁继电器实现了用低电压电路来控制高压工作电路，即可实现远距离控制工作电路，故A正确；
B.电路中没有电源，闭合开关，有电流产生，是电磁感应现象，利用该原理制成了发电机，而电动剃须刀工作原理是通电导体受到了力的作用，故B错误。
C.闭合开关，电磁铁具有磁性，吸引衔铁敲击电铃，所以电铃是利用了电流的磁效应工作的，故C错误；
D.电路中有电源，闭合开关，导体棒就在磁场中运动起来，是因为通电导体受到了力的作用，利用该原理制成了电动机，而风力发电机工作原理利用了电磁感应，故D错误。
故选：A。
(1)电磁继电器可以实现通过低电压的控制电路来控制高电压的工作电路；
(2)电动机是通电线圈就会在磁体的磁场中受力而发生转动；
(3)电磁铁是利用电流的磁效应来工作的；
(4)发电机工作时将机械能转化为电能。
本题考查了电磁铁的原理、电动机的原理等有关问题，考查的知识点比较多，主要考查学生对所学物理知识的综合应用能力。
10.【答案】D
【解析】解：闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路；
再闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路，若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光；
用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间是接通的，则L2没有断路；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路，故D正确。
故选：D。
试电笔在使用时，笔尖是火线，氖管会发光；灯不亮的原因可能是断路或者短路，结合测电笔检测时氖管的发光情况判断具体的故障位置。
本题考查家庭电路故障的分析，相对比较简单，属于基础题。
11.【答案】D
【解析】解：A、由图丙可知，在1～2s内(第2s内)A被匀速提升，由图乙可知拉力F=20N，由图知，n=2，忽略绳重及摩擦，动滑轮重力G动=nF−GA=2×20N−25N=15N，故A正确；
B、由图丙可知，第2s内A上升的速度vA=2m/s，第2s内滑轮上升的高度h=vAt=2m/s×1s=2m，第2秒内克服滑轮重做的额外功为W额=G动h=15N×2m=30J，故B正确；
C、忽略绳重及摩擦，绳子拉力为：F=1n(G+GA+G动)，即提升的货物的最大重力为：G=2F最大−GA−G动=2×100N−25N−15N=160N，故C正确；
D、此装置提升重物的机械效率随提升物重的增大而增大，此装置提升重物的最大机械效率为：η=W有用W总=GhF最大s=GhF最大×2h=G2F最大=160N2×100N=80%，故D错误。
故选：D。
(1)忽略绳重、摩擦、空气阻力，根据F=1n(G+G动)求出动滑轮的重力；
(2)根据图丙得出A上升的速度，根据速度公式求出动滑轮上升的高度，根据W额=G动h求出额外功的大小；
(3)忽略绳重、摩擦、空气阻力，根据F=1n(G+GA+G动)求出物体的最大重力；
(4)忽略绳重、摩擦、空气阻力，根据η=W有用W总=GhF最大s=GhF最大×nh=GnF最大求出滑轮组的最高机械效率。
本题考查了使用滑轮组时动滑轮重力、额外功、机械效率、物体重力的计算，关键是从图中得出有用信息，有一定难度。
12.【答案】D
【解析】解：由图甲可知，R与R0串联，电流表测电路中的电流，电压表测R两端的电压；
A、由图甲可知该电路为R和R0的串联电路，电流表测电路中的电流，电压表测R两端的电压；
当滑动变阻器接入的阻值最大时，电路总电阻最大，由欧姆定律可知电路中的电流最小，
由图乙可知，电路中的电流最小为I1=0.4A，此时滑动变阻器的功率为P1=3.2W，
由P=I2R可知滑动变阻器的最大阻值为：R=P1I12=3.2W(0.4A)2=20Ω，故A错误；
B、由图乙可知C点时电路中的电流最大，由欧姆定律可知，此时电路中的总电阻最小，由串联电路的电阻特点可知，滑动变阻器接入电路的电阻应最小，由图甲可知，滑片P应在滑动变阻器最左端，故B错误；
C、当电路中的电流为0.4A时，由欧姆定律可知滑动变阻器两端的电压为：U1=I1R=0.4A×20Ω=8V，
由串联电路的电压特点可知电源电压为：U=U0+U1=I1R0+U1=0.4A×R0+8V……①，
由图乙可知，当电路中的电流为I2=0.6A时，滑动变阻器的功率为P2=3.6W，
由P=UI可知此时滑动变阻器两端的电压为：U2=P2I2=3.6W0.6A=6V，
由串联电路的电压特点可知电源电压为：U=U0′+U2=I2R0+U2=0.6A×R0+6V……②，
联立①②解得：R0=10Ω，U=12V，故C错误；
D、当滑动变阻器接入电路的阻值为0Ω时，电路中只有R0，由P=UI=U2R可知此时电路总功率最大，
则电路最大总功率为：P大=U 2R0=(12V)210Ω=14.4W，故D正确。
故选：D。
由图甲可知，R与R0串联，电流表测电路中的电流，电压表测R两端的电压；
(1)由欧姆定律可知电路中的总电阻越大，电路中的电流越小，由图乙读出电路中的最小电流和对应的滑动变阻器的功率，根据P=I2R求出滑动变阻器的最大阻值；
(2)由图乙可知C点时电路中的电流最大，根据欧姆定律可知此时电路中的总电阻的大小关系，根据串联电路的电阻特点分析滑片的位置；
(3)当电路中的电流为0.4A时，根据欧姆定律求出滑动变阻器两端的电压，串联电路中电源电压等于各个用电器两端的电压之和，据此结合欧姆定律列出此时电源电压表达式；同理，当电路中电流为0.6A时，根据P=UI可求出滑动变阻器两端的电压，根据串联电路电压规律可列出电源电压表达式；将两组表达式联立即可解出电源电压和R0的阻值；
(4)由欧姆定律可知，电路中的总电阻最小时，电路中的电流最大，根据P=UI=U2R可求出电路最大总功率。
本题考查了欧姆定律和电功率计算公式的应用，解题关键是从图中读取相关信息，通过解方程组的方法得出电源电压和R0。
13.【答案】反射 静止不动 不变
【解析】解：平面镜成像原理是光的反射，因此小明在客厅的窗户玻璃上看到了客厅里灯的像，这是光的反射现象；
根据平面镜成像特点：物与像大小相等，所以像的大小不变；
由于灯在平面镜中成像时，像与灯相对平面镜对称，水平向左缓缓推动玻璃窗，看到的像是静止不动的。
故答案为：反射；静止不动；不变。
①平面镜成像原理是光的反射；
②平面镜成像的特点是：像与物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像、物关于平面镜对称．
本题目考查了平面镜的成像特点，需要学生根据实验现象牢记实验规律，并能解决实际问题．
14.【答案】前方碰撞 省力
【解析】解：汽车前方碰撞时，人由于惯性会继续保持原来的运动状态向前运动，容易撞上挡风玻璃而飞出车外，系安全带可以避免人由于惯性飞出车外；
用力摁住尾柄时，作用在尾柄的力是动力，由图可知，动力臂L1=30mm−12mm=18mm，阻力臂L2=12mm，即动力臂大于阻力臂，属于省力杠杆。
故答案为：前方碰撞；省力。
(1)物体保持原来运动状态不变的性质叫惯性，据此结合不同运动状态下人身体运动情况的改变分析即可解答；
(2)用力捏尾柄使夹体张开时，长尾夹是一个杠杆，作用在尾柄处的是动力，根据图确定动力臂与阻力臂的大小，进而分析确定杠杆的类型。
本题考查了惯性与杠杆分类的应用，属于基础知识考查。
15.【答案】0.3 桌面
【解析】解：
(1)一盒牛奶的体积V=250mL=250cm3，密度ρ=1.2×103kg/m3=1.2g/cm3，
一盒牛奶的质量m=ρV=1.2g/cm3×250cm3=300g=0.3kg；
(2)桌面对牛奶盒的支持力是由于桌面的形变产生的。
故答案为：0.3；桌面。
(1)知道一盒牛奶的体积和牛奶的密度，利用m=ρV求一盒牛奶的质量；
(2)物体由于发生弹性形变而产生的力叫弹力，生活中常见的压力、支持力、拉力都属于弹力。
本题考查了密度的应用和弹力的性质，属于基础题。
16.【答案】1.8×105 14400 45
【解析】解：(1)CPU的工作时间：t=0.5h=1800s，
CPU消耗的电能：
W=Pt=100W×1800s=1.8×105J；
(2)因为发热功率占CPU功率的8%，
所以发热功率为：
P热=P×8%=100W×8%=8W，
产生的热量为：
Q=P热t=8W×1800s=14400J；
③根据Q=cm△t得散热器升高的温度为：
△t=Qcm=14400J0.4×103J/(kg⋅℃)×0.8kg=45℃。
故答案为：1.8×105；14400；45。
(1)知道电脑CPU的功率和工作时间，可利用公式W=Pt计算出CPU消耗的电能。
(2)知道发热功率占CPU功率的8%，从而可以计算出其发热功率，再利用公式Q=W=Pt计算出产生的热量。
(3)知道铜质散热器的质量和铜的比热容，可利用公式Q=cm△t求出散热器温度升高的量。
本题是一道电学与热学的综合应用题，利用公式W=Pt计算用电器消耗的电能，以及利用热量的公式计算温度的变化，与生活相连，使学生觉得学了物理有用，且加强了学生的节能环保的意识，注意计算时的单位变换要正确。
17.【答案】磁 N 2
【解析】解：电磁铁通电时有磁性，断电时无磁性，是利用电流磁效应工作的；
由图可知，电流从电磁铁的上端流入，下端流出，根据安培定则可知，电磁铁的上端为N极；
工作人员闭合开关S1、S2，发令指示灯L1亮，运动员抢跑后，R0所受压力变小，其电阻变小，根据欧姆定律可知控制电路中的电流变大，电磁铁的磁性增强，将衔铁吸下，灯L2所在电路接通，则抢跑指示灯L2亮。
故答案为：磁；N；2。
(1)带有铁芯的通电螺线管叫电磁铁，通电有磁性，是利用电流的磁效应工作的；
(2)根据安培定则判断电磁铁磁极；
(3)通过电磁铁的电流越大，电磁铁的磁性越强；根据图示的控制电路与工作电路分析答题。
通过电磁铁的电流越大，电磁铁磁性越强，分析清楚电路结构、明白电磁继电器的工作原理即可正确解题。
18.【答案】9：1
【解析】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
滑片P移至最左端时，电路为R1的简单电路，此时电路中的电流I1=0.6A，
滑片P移至最右端时，接入电路中的电阻R2=20Ω，此时电压表的示数U2=4V，
由Q=I2Rt可得，定值电阻R1在相同的时间产生的热量之比：
Q1Q2=I12R1tI22R1t=(I1I2)2=(0.6A0.2A)2=91。
故答案为：9：1。
由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
滑片P移至最左端时，电路为R1的简单电路，此时电路中的电流为0.6A；滑片P移至最右端时，接入电路中的电阻为20Ω，此时电压表的示数为4V，根据串联电路的电流特点和欧姆定律求出电路中的电流，根据Q=I2Rt求出定值电阻R1在相同的时间产生的热量之比。
本题考查了串联电路的特点和欧姆定律、焦耳定律的应用，利用好电源的电压不变是关键。
19.【答案】解：作出S关于平面镜MN的对称点S′，即为点光源S在平面镜中的像，连接S′p与镜面交于O点，即为入射点，连接SO就得到入射光线，Op为反射光线；
反射光线Op射到水面，过入射点垂直水面画出法线，根据光由空气斜射入水中时，折射角小于入射角，在法线左侧的水中画出折射光线，如图所示：
【解析】根据平面镜成像的特点知，反射光线好像是由像点发出的，由物与像关于镜面对称，作出像点后，连接S′p，与镜面的交点为入射点，再完成反射光路。
光的折射规律：折射光线与入射光线和法线在同一平面内；折射光线与入射光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，折射光线向法线方向偏折，折射角小于入射角。据此画出折射光线。
本题考查了根据平面镜成像特点和折射规律作图，掌握好平面镜成像特点、光的折射规律是关键。
20.【答案】解：小车突然刹车时，小球由于惯性会继续保持向前运动的状态，因此会对车厢壁产生向右的压力，车厢壁就会对球产生向左的支持力，因此小球受到三个力的作用：竖直向下的重力，竖直向上的拉力，水平向左的支持力，根据力的示意图的做法，如下图所示：
【解析】(1)小球在竖直方向上受到重力和绳子的拉力两个力的作用，重力的方向竖直向下，拉力的方向竖直向上；
(2)小车突然刹车时，由于惯性，小球会继续向前运动，从而和车厢壁接触发生挤压，车厢壁会对小球产生向左的支持力。
本题考查了力的示意图的画法，注意力的作用点和方向，是中考作图题常考的内容。
21.【答案】10 远视 C B
【解析】解：(1)光具座的长度是1m，根据凸透镜实验的光具座至少为凸透镜焦距的4倍，所以选择焦距为10cm的凸透镜；
(2)当蜡烛、凸透镜和光屏的相对位置如图甲所示时，光屏上出现清晰的像。小明同学将一个眼镜片放在凸透镜前，光屏上的像变模糊了，适当向左移动光屏，屏上的像就又清晰了，说明该眼镜对光线具有会聚作用，会将光线提前会聚成像，远视眼镜是凸透镜，凸透镜对光线具有会聚作用，故该同学是远视眼；
(3)凸透镜成实像时，像与物体在透镜的两侧，此时应在蜡烛的异侧透过凸透镜观察实像，故应在C处；
(4)据题可知，此时成的是正立、放大的像；
A、若它的某些部分到凸透镜的距离稍大于焦距，即蜡烛处于1倍焦距和2倍焦距之间，应该成一个倒立、放大的实像，故A错误；
B、若它的某些部分到凸透镜的距离稍小于焦距，即在1倍焦距以内，此时看到一个正立、放大的虚像，故B正确；
C、若是通过透镜的表面反射成像，即相当于凸面镜成像，故成的是正立、缩小的虚像，故C错误；
故选：B。
故答案为：(1)10；(2)远视；(3)C；(4)B。
(1)凸透镜成像实验时，光具座的长度至少为凸透镜焦距的4倍；
(2)远视眼镜是凸透镜，凸透镜对光线具有会聚作用；
(3)凸透镜成实像时，像与物体在透镜的两侧；
(4)当u
22.【答案】改变小车受到的阻力大小 慢 运动 钢球 木块在同一水平面上被撞击的距离 让同一钢球从斜面不同高度处由静止自由下滑
【解析】解：(1)甲图是探究“阻力对物体运动的影响”的实验装置，甲实验中，在水平面上铺上毛巾、棉布等，因接触面的材料的粗糙程度不同，故目的是改变小车受到的阻力大小；实验表明：小车在水平面上运动时，水平面越光滑，小车通过的距离越大，小车的速度减小得越慢。从而可以推理：如果运动的物体不受力，速度不会发生改变，它将一直运动下去。
(2)物体的动能大小与物体的质量和速度有关，研究动能与其中一个因素的关系时，要控制另外一个因素不变；根据转换法，本实验通过比较木块在同一水平面上被撞击的距离来比较钢球到达水平面时动能的大小，故乙实验中的研究是钢球的动能，通过观察木块在同一水平面上被撞击的距离判断动能大小。如果想研究动能大小与速度的关系，要控制钢球的质量相同，只改变钢球的速度大小，做法是：让同一钢球从斜面不同高度处由静止自由下滑。
故答案为：(1)改变小车受到的阻力大小；慢；运动；(2)钢球；木块在同一水平面上被撞击的距离；让同一钢球从斜面不同高度处由静止自由下滑。
(1)根据探究“阻力对物体运动的影响”的实验目的，结合毛巾、棉布等接触面的材料的粗糙程度不同分析回答；小车在水平面上运动时，水平面越光滑，小车通过的距离越大，可得出小车的速度减小得越慢；据此推理得出结论；
(2)物体的动能大小与物体的质量和速度有关，由控制变量法结合转换法分析回答；根据控制变量法，如果想研究动能大小与速度的关系，要控制钢球的质量相同，只改变钢球的速度大小，据此分析回答。
本题探究“阻力对物体运动的影响”及影响动能大小的因素实验，考查控制变量法及转换法的运用和实验步骤的设计，要掌握。
23.【答案】质量 等于 b 2
【解析】解：(1)根据比较吸热能力的两种方法，要控制不同物质的质量相同，故在两个相同的烧杯中应加入初温相同、质量相同的水和煤油；
(2)根据转换法，实验中便用相同酒精灯加热的目的是：使水和煤油在相同时间内吸热相同，所以实验中，是通过比较加热时间来间接反映煤油和水吸收的热量，加热时间相同，水和煤油吸收的热量相同，所以加热2min，水吸收的热量等于煤油吸收的热量；
(3)由图像知质量相等的a和b，加热相同的时间，b升温较快，由比较物质吸热能力的方法知b的吸热能力弱。
由图丙知，升高30℃−10℃=20℃，a加热6分钟，b加热3分钟，a用的时间是b的2倍，即a吸收的热量是b的2倍，根据Q=cmΔt，在质量、升温相同的情况下，Q与比热容成正比，故液体a的比热容是b的2倍。
故答案为：(1)质量；(2)等于；(3)b；2。
我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的两种方法：
Ⅰ、使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；
Ⅱ、使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强。
本题比较不同物质的吸热能力和热值的大小，考查控制变量法、转换法的应用，为热学中的重要实验。
24.【答案】铝 切割磁感线 电 磁场方向 电源(电池)
【解析】解：(1)在探究电磁感应现象的实验中，我们必须保证处于磁场中的这部分是导体，铝是导体，所以我们应选择铝棒；
(2)三次实验中，只有在AB棒在磁场中做切割磁感线运动时才会产生感应电流，则我们可以得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流。在此过程中，主要是将机械能转化为电能；
(3)保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验时，只有磁场的方向发生了改变，则是为了探究感应电流的方向与磁场方向的关系；
(4)电动机工作时，是将电能转化为机械能，由此可知，我们需要在电路中添加电源，即将灵敏电流计换成电源(电池)。
故答案为：(1)铝；(2)切割磁感线；电；(3)磁场方向；(4)电源(电池)。
(1)AB棒是电路的一部分，应该必须是导体材料；
(2)闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中产生感应电流的现象；这一过程将机械能转化为电能；
(3)感应电流方向与导体的运动方向和磁场的方向有关；
(4)电动机是将电能转化为机械能的装置，因此，电路中要有电源。
本题考查了探究电磁感应现象的实验，要熟悉实验器材、操作要领、会分析实验现象和得出结论。
25.【答案】左 2.2 电压表的示数保持2.2V不变 电压表的示数为U额 S、S1 U额U1−U额R0
【解析】解：(1)由甲图可知，电流表与R并联了，电压表串联在电路中是错误的，正确的接法是电流表与R串联，电压表与R并联，所以需要把定值电阻右端与电流表连接的导线接到电压表的负接线柱上，如图：
；
(2)为了保护电路，闭合开关前，应将滑动变阻器的滑片放到阻值最大的一端，即最左端；由图可知，电压表选用的是0～3V量程，分度值为0.1V，示数为2.2V；
(3)在探究电流与电阻的关系的实验中，需要控制定值电阻两端的电压不变，所以断开开关，将电阻由5Ω换成10Ω，然后再闭合开关后，调节滑动变阻器，使电压表的示数保持2.2V不变，然后记下电流表示数，再更换不同阻值电阻重复实验；
(4)实验步骤：
①闭合开关S、S2，调节滑动变阻器R使电压表的示数为U额，此时灯泡正常发光；
②保持滑片的位置不动，闭合开关S、S1，读出此时电压表的示数为U1；
在②中，电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻的电压：
U0=U1−U额，
由欧姆定律可灯的额定电流：IL=I0=U0R0=U1−U额R0，
则小灯泡电阻为：RL=U额IL=U额U1−U额R0=U额U1−U额R0。
故答案为：(1)见上图；(2)左；2.2；(3)电压表的示数保持2.2V不变；(4)①电压表的示数为U额；②S、S1；③U额U1−U额R0。
(1)原电路中，电流表与R并联了，电压表串联在电路中是错误的，电流表应与R串联，电压表与R并联，据此改正；
(2)闭合开关前，滑动变阻器的阻值要调至最大；首先判定电压表的量程和分度值，然后读出电压表的示数；
(3)“探究电流与电阻的关系”时，需要控制定值电阻两端的电压不变；
(4)电路中没有电流表，电压表和定值电阻应起到测量电流的作用，故将灯与定值电阻串联后再与变阻器串联；要测灯正常发光时的电阻，应首先使灯正常发光，先将电压表与灯并联，通过移动滑片的位置，使灯的电压为额定电压；保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时定值电阻的电压，由欧姆定律可求出灯的额定电流，根据R=UI可求出灯的电阻。
本题是“探究电流与电阻的关系”的实验，考查电路连接、电压表的读数、欧姆定律的应用、电阻计算及设计方案测额电阻的能力。
26.【答案】解：(1)根据P=UI可知小灯泡的额定电流IL=PLUL=3W6V=0.5A；
(2)三个开关均闭合时，灯泡和定值电阻并联，小灯泡恰好正常发光，
根据并联电路的电压特点可知电源电压U=UL=6V，
电流表示数为1.5A，根据并联电路的电流特点可知通过定值电阻的电流I0=I−IL=1.5A−0.5A=1A，
根据欧姆定律可知电阻R0的阻值R0=UI0=6V1A=6Ω；
(3)闭合S，断开S1和S2，定值电阻和滑动变阻器串联，滑动变阻器接入电路的阻值最大时，总电阻最大，电源电压不变，根据P=U2R可知电路的总功率最小；滑动变阻器接入电路的阻值为0Ω时，总电阻最小，电源电压不变，根据P=U2R可知电路的总功率最大。
电路总功率的最小值P1=U2R1+R0=(6V)220Ω+6Ω≈1.4W；
电路总功率的最大值P2=U2R0=(6V)26Ω=6W。
答：(1)小灯泡的额定电流为0.5A；
(2)电阻R0的阻值为6Ω；
(3)闭合S，断开S1和S2，移动变阻器的滑片P，电路总功率的最小值和最大值分别为1.4W、6W。
【解析】(1)根据P=UI可知小灯泡的额定电流；
(2)三个开关均闭合时，灯泡和定值电阻并联，小灯泡恰好正常发光，根据并联电路的电压特点可知电源电压；电流表示数为1.5A，根据并联电路的电流特点可知通过定值电阻的电流，根据欧姆定律可知电阻R0的阻值；
(3)闭合S，断开S1和S2，定值电阻和滑动变阻器串联，滑动变阻器接入电路的阻值最大时，总电阻最大，电源电压不变，根据P=U2R可知电路的总功率最小；滑动变阻器接入电路的阻值为0Ω时，总电阻最小，电源电压不变，根据P=U2R可知电路的总功率最大。根据P=U2R分别得出电路总功率的最小值和最大值。
本题考查电功率的计算和欧姆定律的应用，综合性强，难度较大。
27.【答案】解：(1)太阳能汽车静止时对地面的压力大小它自身的重力，即：F=G=mg=700kg×10N/kg=7000N；
太阳能汽车与地面的受力面积为：S=4×25cm2=100cm2=0.01m2；
太阳能汽车对地面的压强为：p=FS=7000N0.01m2=7×105Pa；
(2)太阳能转化为电能的效率为40%，所以太阳能汽车得到的电能的功率为：P电=40%×1.4kW/m2×6m2=3.36kW；
汽车行驶时的阻力为：f=0.02G=0.02×7000N=140N；
汽车以最高速度匀速行驶时，牵引力和阻力是一对平衡力，即：F=f=140N，速度为v=72km/h=20m/s；
汽车牵引力的功率为：P=Wt=Fst=Fv=140N×20m/s=2800W=2.8kW；
汽车电动机的效率为：η=PP电=2.8kW3.36kW×100%≈83.3%。
答：(1)太阳能汽车静上在水平地面上时，它对地面的压强为7×105Pa；
(2)太阳能汽车以最高时速匀速行驶时，汽车电动机的效率是83.3%。
【解析】(1)根据压强公式p=FS计算太阳能汽车静止时对地面的压强。
(2)根据效率公式进行分析和计算。
本题主要考查了压强和效率的计算，关键是牢记压强和效率的计算公式。
28.【答案】121 并
【解析】解：(1)S0转到位置2为食品保温，此时两电阻串联，根据P=U2R可知串联电路的总电阻：
R串=U2P保温=(220V)2400W=121Ω，
根据电阻串联的特点可知定值电阻R2的阻值为：
R2=R串−R1=121Ω−24.2Ω=96.8Ω；
(2)控制开关S0转到位置1为食品加热，此时电路为R1的简单电路，餐台加热状态下工作5min消耗的电能为：
W=U2R1t=(220V)224.2Ω×5×60s=6×105J；
(3)若不计热量损失，则汤吸收的热量：Q吸=W=6×105J，
根据Q吸=cm(t−t0)可知汤的比热容为：
c=Q吸m(t−t0)=6×105J5kg×(50℃−20℃)=4×103J/(kg⋅℃)；
(4)根据P=U2R可知在电源电压不变时，要使加热功率变大，只有减小总电阻，故要找个电热丝R与R1并联，此电热丝的电功率为：
P=P总−P加热=2400W−2000W=400W，
因此电热丝R的阻值为：
R=U2P=(220V)2400W=121Ω。
故答案为：(1)定值电阻R2的阻值为96.8Ω；
(2)餐台加热状态下工作5min消耗的电能为6×105J；
(3)汤的比热容为4×103J/(kg⋅℃)；
(4)121；并。
(1)S0转到位置2为食品保温，此时两电阻串联，根据P=U2R可知串联电路的总电阻，根据电阻串联的特点可知定值电阻R2的阻值；
(2)控制开关S0转到位置1为食品加热，此时电路为R1的简单电路，根据W=U2R1t得出餐台加热状态下工作5min消耗的电能；
(3)若不计热量损失，根据Q吸=W得出汤吸收的热量，根据c=Q吸m(t−t0)得出汤的比热容；
(4)根据P=U2R可知在电源电压不变时，要使加热功率变大，只有减小总电阻，根据并联电路电阻的规律判断出定值电阻R与R1的连接方式，根据P=P总−P加热算出此定值电阻的电功率，由R=U2P算出定值电阻R的阻值。
本题考查电功率、电能和比热容的计算，综合性强，难度适中。
2023年山东省德州市平原县中考物理二模试卷
一、单选题（本大题共12小题，共36.0分）
1. 如图所示，下列情景中所描述的物态变化及吸放热情况，分析正确的是( )
A. 如甲图，糖汁成型“糖画”——熔化放热
B. 如乙图，湿手被“吹干”——液化放热
C. 如丙图，灯泡的灯丝变细——升华吸热
D. 如丁图，蒸笼旁的“白气”——汽化吸热
2. 如图所示的现象中，下列分析正确的是( )
A. 甲图：停止抽气后打开气阀，铃声逐渐变小
B. 乙图：用相同的力拨动钢尺，钢尺伸出长度变短，音调变高
C. 丙图：医生用B超检查胎儿的发育情况，说明声音可以传递能量
D. 丁图：摩托车上装有消声器，是为了在传播过程中阻断噪声的传播
3. 如图是某村第一书记为当地特产直播带货的情景，下列说法正确的是( )
A. 直播使用的手机摄像头成的是正立、缩小的实像
B. 手机屏幕的彩色画面是由红、绿、蓝三种色光组成的
C. 为了使网友看清商品细节，应将商品紧贴摄像头
D. 直播画面通过超声波传给网友观看
4. a、b两辆小车从同一地点同方向出发，沿水平地面做直线运动，它们运动v−t图像如图所示，由图像可知0～60s过程中( )
A. 两小车在40s时相遇
B. 0s时，a、b两小车相距最远
C. 40s时，小车b在小车a的后方
D. 由图像可知va>vb
5. 国际滑联世界短道速滑竞标赛于3月10日至12日举行，中国短道速滑队由5男5女共10位队员参赛。关于短道速滑项目如图所示，下列说法正确的是( )
A. 运动员转过弯道时运动状态不变
B. 运动员穿的速滑鞋的冰刀可以增大压强
C. 运动员在交接棒时，为了避免接力棒落地，运动员最好停下来
D. 运动员受到的重力和运动员对地面的压力是一对相互作用力
6. 如图所示，一足够长木板B放在水平地面上，木块A放在B的上面，A的右端通过轻质弹簧固定在竖直墙壁上，用F=10N的力水平向左拉B，使B以速度v向左匀速运动，稳定后A静止不动，这时弹簧的拉力F1=4N，则下面说法中正确的是( )
A. 木板B受到A的滑动摩擦力与A受到B的滑动摩擦力是一对相互作用力，力的大小为 6N
B. 木板B对地面的滑动摩擦力的大小为4N
C. 若用2F的力向左拉木板B做加速运动，木块A受到的摩擦力大小仍为4N
D. 木块A静止不动，所以A受到的摩擦力是静摩擦力
7. 如图所示，水平桌面上有甲、乙两个完全相同的容器，分别装有两种不同的液体，将两个相同的物块A、B分别放入两种液体中，物块静止时两容器中液面相平。则下列说法正确的是( )
①物体所受浮力FA
③液体对容器底的压力F甲>F乙
④容器对桌面的压强
p甲
8. 如图是加油站里常见的“静电释放器”(与大地相连)，司机或工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电，下列说法中正确的是( )
A. 人体带的电荷是人体与衣服摩擦过程中创造出来的
B. 静电释放器可由玻璃或陶瓷制成
C. “除电”时，人体、静电释放器和大地连通构成回路
D. 带有负电荷的人用手接触静电释放器时，电流方向是从静电释放器流向大地
9. 如图所示的有关电磁知识跟图片的对应关系正确的是( )
A. 电磁继电器可实现远距离控制工作电路
B. 电动剃须刀工作原理
C. 电铃利用电流的热效应工作
D. 风力发电机工作原理
10. 如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，则该故障可能是( )
A. 灯L2短路 B. c点左侧的零线短路
C. L2所在支路断路 D. c、d两点间断路
11. 甲装置中，空吊篮A重25N，绳子承受最大拉力100N。小壮将A提升到高处，施加拉力F随时间变化关系如图乙，A上升速度随时间变化关系如图丙。忽略绳重、摩擦、空气阻力。下列说法不正确的是( )
A. 动滑轮所受的重力为15N B. 第2秒内克服滑轮重做的额外功为30J
C. 此装置最多能匀速运载160N重的货物 D. 此装置运载货物最高机械效率为92.5%
12. 如图甲所示的电路，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S，移动滑片P从一端至另一端，滑动变阻器消耗的电功率与电流关系如图乙所示。则( )
A. 滑动变阻器的最大阻值是10Ω
B. 图乙中C点为滑片P在滑动变阻器最右端
C. 电源电压为8V
D. 电路消耗的最大电功率为14.4W
二、填空题（本大题共6小题，共14.0分）
13. 晚上，小明在客厅的窗户玻璃上看到了客厅里灯的像，这是光的 (选填“直线传播”“反射”或“折射”)现象。如图所示，水平向左缓慢推动玻璃窗，则小明通过玻璃窗看到的像 (选填“向左运动”、“向右运动”或”静止不动”)，像的大小 (选填“变大”、“交小”或“不变”)。
14. 我们开展安全守护行动，要求开车必须系安全带。安全带能防止______ 时人体由于惯性飞出车外(选填“前方碰撞”或“后方追尾”)。如图所示，是小明整理学习资料时使用的长尾夹，由一个弹簧片夹体和两个较长的尾柄构成，尾柄可转动，夹体夹纸，节省空间，用力捏足柄使夹体张开时，它是______ (选填“省力”、“费力”或“等臂”)杠杆。
15. 一盒牛奶放在水平桌面上，净含量为250mL，若该牛奶的密度是1.2g/cm3，则所装牛奶的质量为______ kg，桌面对牛奶盒的支持力是由于______ 的形变产生的。
16. 电脑的中央处理器(CPU)只有半张扑克牌大小，工作时发热显著，常采用散热片与风扇组合冷却。某电脑CPU的功率为100W，其中发热功率占8%，铜质散热器的质量是0.8kg。若工作半小时，CPU消耗电能______ J，产生热量______ J，这些热量可使散热器温度升高______ ℃[铜的比热容为0.4×103J/(kg⋅℃)]。
17. 如图是小蔡同学设计的短跑比赛“抢跑判断器”。电磁铁是利用电流的______ 效应工作的，其上端为______ (选填“N”或“S”)极。当运动员蹲在起跑器上后，裁判员老师闭合开关S1、S2，发令指示灯亮，运动员抢跑后，R0所受压力变小，电阻变小，电磁铁将衔铁吸下，抢跑指示灯______ (选填“1”或“2”)亮，则判定该运动员抢跑。
18. 如图所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，闭合开关S，滑片P移至最左端，电流表的示数为0.6A，滑片P移至最右端，电压表的示数为4V，则滑片P在最左端与在最右端时，定值电阻R1在相同的时间产生的热量之比为______ 。
三、作图题（本大题共2小题，共4.0分）
19. 请画出发光点S经平面镜MN反射后过p点的光路图，并画出过p点的反射光线在水面发生折射时，折射光线的大致方向。
20. 如图所示，某小车沿水平面向右做匀速直线运动，在车厢顶部用细绳竖直悬挂一个小球，小球与光滑的竖直车厢壁刚好接触，若小车突然刹车，请在C点画出此时小球受力的示意图。
四、实验探究题（本大题共5小题，共26.0分）
21. 在“探究凸透镜成像规律”的实验中：
(1)光具座的长度为1m，如果有焦距为10cm、25cm的两块凸透镜，应该选择焦距为______ cm的凸透镜完成实验；实验前应调整烛焰、凸透镜和光屏的中心在同一高度；
(2)当蜡烛、凸透镜和光屏的相对位置如图甲所示时，光屏上出现清晰的像。小明同学将一个眼镜片放在凸透镜前，光屏上的像变模糊了，适当向左移动光屏，屏上的像就又清晰了，由此可判断该同学是______ (选填“近视”或“远视”)眼。
(3)实验中，不但虚像可以用肉眼直接看到，实像也可以用肉眼直接看到，在图甲的基础上，拿掉光屏，用肉眼在如图乙所示的______ (选填“A”、“B”或“C”)位置沿图示方向能看到这个实像；
(4)实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像。对此下列解释合理的是______ 。
A.因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距
B.因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距
C.这是烛焰发出的光经凸透镜表面反射形成的像
22. 如图所示，甲图是探究“阻力对物体运动的影响”的实验装置，乙图是探究“物体的动能跟哪些因素有关”的实验装置。请回答：
(1)甲实验中，在水平面上铺上毛巾、棉布等，目的是______；实验表明：小车在水平面上运动时，水平面越光滑，小车的速度减小得越______(选填“快”或“慢”)。从而可以推理：如果______的物体不受力，它将一直运动下去。
(2)乙实验中的研究是______(选填“钢球”或“木块”)的动能，通过观察______判断动能大小。如果想研究动能大小与速度的关系，你的做法是：______。
23. 如图所示，小明用两套相同的装置探究“水和煤油的吸热能力”。
(1)如图甲、乙两烧杯中分别装入初温和______ 相等的水和煤油；
(2)加热2min，水吸收的热量______ (选填“大于”“小于”或“等于”)煤油吸收的热量；
(3)由图丙可判断______ (选填“a”或“b”)吸热能力弱，液体a的比热容是b的______ 倍。
24. 如图所示是“探究什么情况下磁可以生电”的实验装置。
(1)实验中，AB棒的材料可能是______ (填“塑料”或“铝”)；
(2)闭合开关，实验探究过程记录如表所示：
次数
AB棒在磁场中的运动情况
是否有感应电流
1
静止
无
2
沿磁场方向运动(不切割磁感线运动)
无
3
切割磁感线运动
有
根据实验现象，初步得出电路中产生感应电流的条件是：闭合电路的一部分导体在磁场中做______ 运动，在该运动过程中，主要将机械能转化为______ 能；
(3)保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验，是为了探究感应电流方向与______ 的关系；
(4)若将此装置中灵敏电流计换成______ ，可进一步探究电动机的工作原理。
25. 小亮在“探究电流与电阻关系”的实验中，使用的实验器材有：电池组、电流表、电压表、开关、5Ω、10Ω、15Ω、20Ω的定值电阻、滑动变阻器各一个、导线若干。
(1)小亮把5Ω的电阻接入如图甲所示电路中。在检查电路时，发现错接了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
(2)电路纠正无误后，将变阻器的滑片放到最______端(选填“左”或“右”)，闭合开关，同时调节变阻器的滑片，当电压表示数如图乙所示为______V时，记下此时电压表及电流表示数。
(3)断开开关，将电阻由5Ω换成10Ω，再闭合开关，调节变阻器的滑片，使______，记下电流表示数。然后更换不同阻值的电阻重复实验，最后分析获取的数据即可得出结论。
(4)小亮接着用图丙所示电路，测量额定电压为U额的小灯泡正常发光时的电阻(U额小于电源电压)，电阻R0己知。请将下面实验步骤补充完整：
①只闭合开关S、S2，移动滑动变阻器滑片使______。
②只闭合开关______，保持滑动变阻器滑片位置不变，读出电压表示数为U1；
③小灯泡的电阻RL=______。(用物理量符号表示
)
五、计算题（本大题共3小题，共20.0分）
26. 如图所示，电源电压恒定，R0是定值电阻，小灯泡L标有“6V3W”，滑动变阻器R1的最大阻值为20Ω。三个开关均闭合时，小灯泡恰好正常发光，电流表示数为1.5A。
(1)求小灯泡的额定电流；
(2)求电阻R0的阻值；
(3)闭合S，断开S1和S2，移动变阻器的滑片P，求电路总功率的最小值和最大值。
27. 如图所示是一款质量为700kg的太阳能汽车，每个汽车轮胎与地面的接触面积为25cm2，时速最高为72km/h，已知地面上1m2的面积上接受太阳光的功率为1.4kW，太阳能电池的能量转化效率为40%，汽车行驶过程中的平均阻力为车重的0.02倍，车身敷设的太阳能电池板的面积为6m2，g取10N/kg，求：
(1)太阳能汽车静止在水平地面上时，它对地面的压强多大？
(2)太阳能汽车以最高时速匀速行驶时，汽车电动机的效率是多少？
28. 为了实现学生错峰用餐，食堂安装了自动加热餐台。其中一个餐台的部分简化工作电路如图所示，R1、R2均为发热丝。闭合开关S，加热餐台开始工作。当台内食品温度降到20℃时，控制开关S0转到位置1为食品加热；当台内食品温度达到50℃时，S0转到位置2为食品保温。定值电阻R1=24.2Ω，保温功率为400W。求：
(1)定值电阻R2的阻值；
(2)餐台在加热状态下工作5min消耗的电能；
(3)在加热状态时，餐台工作5min产生的热量可使5kg初温20℃的汤升温至50℃。若不计热量损失，求汤的比热容；
(4)小明发现到了冬天，由于外界的气温较低，需要将加热功率提高到2400W，应当选择______ Ω的电热丝与R1 ______ 联。
答案和解析
1.【答案】C
【解析】解：A、糖汁成型“糖画”——是凝固现象，该过程放热，故A错误；
B、湿手被“吹干——是汽化现象，该过程吸热，故B错误；
C、灯泡的灯丝变细——是升华现象，该过程吸热，故C正确；
D、蒸笼旁的“白气”——是液化现象，该过程放热，故D错误。
故选：C。
物质从固态变为液态的过程叫做熔化，物质从液态变为固态的过程叫做凝固；物质从液态变为气态的过程叫做汽化，物质从气态变为液态的过程叫做液化；物质从固态直接变为气态的过程叫升华，物质从气态直接变为固态的过程叫凝华。
六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
本题考查了生活中的物态变化以及吸放热的情况，属于基础知识的考查，解决此类问题的关键是分清物质变化前后的状态，是中考的热点。
2.【答案】B
【解析】解：A、声音的传播需要介质，停止抽气后打开气阀，气体进入，铃声会变大，故A错误；
B、钢尺伸出桌边越短，振动越快，频率越高，音调越高，故B正确；
C、医生用B超检查胎儿的发育情况，说明声音可以传递能量，故C错误；
D、摩托车上装有消声器，是为了在声源处阻断噪声的传播，故D错误。
故选：B。
(1)声音的传播需要介质；
(2)音调的高低和振动的频率有关，频率越大，音调越高；
(3)声音既可以传递信息，也可以传递能量；
(4)减弱噪声的方法有：在声源处减弱、在传播过程中减弱和在人耳处减弱。
本题考查了有关声现象的知识，具有较强的综合性，但都属于基础知识考查，难度不大。
3.【答案】B
【解析】解：A、直播使用的手机摄像头成的是倒立、缩小的实像，故A错误；
B、手机屏幕的彩色画面是由红、绿、蓝三种色光组成的，故B正确；
C、为了使网友看清商品细节，摄像头应该靠近被照的物品，但是物体到镜头的距离仍然大于两倍焦距，故C错误；
D、直播画面通过电磁波传给网友观看，故D错误。
故选：B。
(1)手机摄像头成的是倒立、缩小的实像。
(2)色光的三原色是红、绿、蓝。
(3)为了使网友看清商品细节，摄像头应该靠近被照的物品，但是物体到镜头的距离仍然大于两倍焦距。
(4)电磁波可以传递信息。
本题主要考查了声音传播的条件、凸透镜的成像规律、色光的三原色和电磁波的应用；本题属于基础性题目。
4.【答案】C
【解析】解：AC.由v−t图象可知，a在0−20s内的图像与b在20−40s内的图像相同，则运动的路程相同；a在20−40s内做匀速直线运动，b在0−20s处于静止状态，所以两小车在40s时运动的路程不相同，a的路程要大一些，小车b在小车a的后方，故A错误，C正确；
B.由v−t图象可知，在0−40s内(不含40s)，a车的速度大于b车(且a车在前方)，则a、b两车之间的距离逐渐增大；而40s以后，b车的速度大于a车，则a、b两车之间的距离逐渐减小；所以可知40s时(速度相等时)，a、b两小车相距最远，故B错误；
D.由图可知，40s时b车的速度与a车速度相同，b做加速运动，a做匀速直线运动，所以40s后b车的速度比a车快，故D错误。
故选：C。
由图可知，该图像为v−t图像；若图像为一条斜线，则表示物体做加速运动，若图像为一条平行于t轴的图像，则表示物体做匀速直线运动；据此对照各个选项提出的问题作出判断。
本题考查了对v−t图象分析，解答此题要明确图象中横纵坐标表示的物理分别是什么，难点在于求变速直线运动的总路程，进而求出平均速度。
5.【答案】B
【解析】解：A、运动员转过弯道时，运动的方向发生了改变，运动状态改变，故A错误；
B、由题意可知，速滑运动员脚穿的溜冰鞋上锋利的冰刀可以减小受力面积，在压力一定时，增大对冰面的压强，故B正确；
C、交接棒时，为了避免接力棒落地，运动员之间应该保持相对静止，但不是静止下来，故C错误；
D、运动员受到的重力和运动员对地面的压力方向相同，不是一对相互作用力，故D错误。
故选：B。
(1)物体运动状态的变化包括速度大小和方向的变化；
(2)影响压强大小的因素是压力和受力面积，在压力一定时，减小受力面积可增大压强；
(3)根据运动和静止的相对性，当两个跑步运动员同速同向向前跑时处于相对静止，就容易接好棒，有利于提高比赛成绩；
(4)相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上。
本题考查了相互作用力的辨别、力与运动的关系等，涉及到的知识点多，综合性强，但总体难度不大，掌握基础知识即可正确解题。
6.【答案】C
【解析】解：A、A处于静止状态，A受水平向右的拉力和水平向左的摩擦力，这两个力是一对平衡力，大小相等，故摩擦力为4N，又因为物体间力的作用是相互的，则物体B受到A对它水平向右的摩擦力的大小为4N，故A错误；
B、由于B做匀速直线运动，则B受到水平向左的拉力和水平向右的两个摩擦力，物体B处于三力平衡状态，A对B的摩擦力4N，则地面对B的摩擦力为10N−4N=6N，故B错误；
C、若用2F的力拉木板B，B开始加速，但是A与B间压力不变，接触面粗糙程度不变，故摩擦力大小不变，木块A受摩擦力大小仍为4N，故C正确；
D、木块A与木板B之间发生相对滑动，故A受到的摩擦力为滑动摩擦力，故D错误。
故选：C。
(1)对A受力分析，根据二力平衡分析A受到的摩擦力的大小；
(2)根据力的相互性判定A对B的摩擦力的大小；对B受力分析，根据力的平衡求出B受到地面的摩擦力的大小；
(3)滑动摩擦力的大小与压力大小、接触面的粗糙程度有关；
(4)根据滑动摩擦力的产生条件分析。
本题考查了平衡力的辨别，会判断摩擦力的方向，并会根据影响滑动摩擦力的大小因素分析摩擦力的大小变化是解决本题的关键。
7.【答案】B
【解析】解：
①物体A在甲液体中沉底，物体A受到的浮力FA
③液面等高，ρ甲<ρ乙，由p=ρgh可知液体对容器底的压强：p甲
V甲=V总−VA，V乙=V总−VB排；
而，VA>VB排，所以，V甲
由于物体A、B相同，两个容器也完全相同，所以，F甲
(1)根据物体的浮沉条件和阿基米德原理判断小球所受浮力的大小；
(2)根据物体的浮沉条件判断甲乙液体密度的关系；
(3)根据液体密度和深度的关系，利用p=ρgh判断对杯底的压强关系，根据p=FS判断液体对容器底的压力；
(4)甲、乙两容器对水平桌面的压力等于容器、容器内液体和物体的重力之和，则两个容器液面持平，甲中液体的体积与物体A的体积之和等于乙中液体体积与物体B排开体积之和判断出甲、乙中液体的体积大小关系，根据F=G=ρgV得出液体重力的大小；最后根据p=FS判断容器对桌面的压强。
本题主要考查压强的比较和浮沉条件的应用，一定要掌握物体浮沉情况与密度的关系，同时要搞清不同状态下(漂浮、沉底)物体所受重力与浮力的大小关系。
8.【答案】C
【解析】解：A、人身体与衣物摩擦带电，是由于电荷发生了转移，而不是创造了电荷，故A错误；
B、为了将人体的静电释放掉，则静电释放器应该是导体，而玻璃或陶瓷是绝缘体，故B错误；
C、静电释放器金属球和大地之间相连的应是导体，“除电”时，人体、静电释放器和大地连通构成回路，人体所带电荷经金属球流向大地，故C正确；
D、电流的方向是正电荷移动的方向，带有负电荷的人用手接触静电释放器时，电流方向是从大地流向静电释放器，故D错误。
故选：C。
(1)摩擦起电的本质是发生了电子的转移，并不是创造了电荷；
(2)静电释放器应该由导体制成；
(3)“除电”时，人体所带电荷经金属球流向大地，若人体带负电，则电流方向是从大地流向金属球；
(4)正电荷移动方向为电流的方向。
解决此类问题关键是能利用静电现象进行分析生活现象，属于常考命题点。
9.【答案】A
【解析】解：A.电磁继电器实现了用低电压电路来控制高压工作电路，即可实现远距离控制工作电路，故A正确；
B.电路中没有电源，闭合开关，有电流产生，是电磁感应现象，利用该原理制成了发电机，而电动剃须刀工作原理是通电导体受到了力的作用，故B错误。
C.闭合开关，电磁铁具有磁性，吸引衔铁敲击电铃，所以电铃是利用了电流的磁效应工作的，故C错误；
D.电路中有电源，闭合开关，导体棒就在磁场中运动起来，是因为通电导体受到了力的作用，利用该原理制成了电动机，而风力发电机工作原理利用了电磁感应，故D错误。
故选：A。
(1)电磁继电器可以实现通过低电压的控制电路来控制高电压的工作电路；
(2)电动机是通电线圈就会在磁体的磁场中受力而发生转动；
(3)电磁铁是利用电流的磁效应来工作的；
(4)发电机工作时将机械能转化为电能。
本题考查了电磁铁的原理、电动机的原理等有关问题，考查的知识点比较多，主要考查学生对所学物理知识的综合应用能力。
10.【答案】D
【解析】解：闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路；
再闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路，若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光；
用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间是接通的，则L2没有断路；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路，故D正确。
故选：D。
试电笔在使用时，笔尖是火线，氖管会发光；灯不亮的原因可能是断路或者短路，结合测电笔检测时氖管的发光情况判断具体的故障位置。
本题考查家庭电路故障的分析，相对比较简单，属于基础题。
11.【答案】D
【解析】解：A、由图丙可知，在1～2s内(第2s内)A被匀速提升，由图乙可知拉力F=20N，由图知，n=2，忽略绳重及摩擦，动滑轮重力G动=nF−GA=2×20N−25N=15N，故A正确；
B、由图丙可知，第2s内A上升的速度vA=2m/s，第2s内滑轮上升的高度h=vAt=2m/s×1s=2m，第2秒内克服滑轮重做的额外功为W额=G动h=15N×2m=30J，故B正确；
C、忽略绳重及摩擦，绳子拉力为：F=1n(G+GA+G动)，即提升的货物的最大重力为：G=2F最大−GA−G动=2×100N−25N−15N=160N，故C正确；
D、此装置提升重物的机械效率随提升物重的增大而增大，此装置提升重物的最大机械效率为：η=W有用W总=GhF最大s=GhF最大×2h=G2F最大=160N2×100N=80%，故D错误。
故选：D。
(1)忽略绳重、摩擦、空气阻力，根据F=1n(G+G动)求出动滑轮的重力；
(2)根据图丙得出A上升的速度，根据速度公式求出动滑轮上升的高度，根据W额=G动h求出额外功的大小；
(3)忽略绳重、摩擦、空气阻力，根据F=1n(G+GA+G动)求出物体的最大重力；
(4)忽略绳重、摩擦、空气阻力，根据η=W有用W总=GhF最大s=GhF最大×nh=GnF最大求出滑轮组的最高机械效率。
本题考查了使用滑轮组时动滑轮重力、额外功、机械效率、物体重力的计算，关键是从图中得出有用信息，有一定难度。
12.【答案】D
【解析】解：由图甲可知，R与R0串联，电流表测电路中的电流，电压表测R两端的电压；
A、由图甲可知该电路为R和R0的串联电路，电流表测电路中的电流，电压表测R两端的电压；
当滑动变阻器接入的阻值最大时，电路总电阻最大，由欧姆定律可知电路中的电流最小，
由图乙可知，电路中的电流最小为I1=0.4A，此时滑动变阻器的功率为P1=3.2W，
由P=I2R可知滑动变阻器的最大阻值为：R=P1I12=3.2W(0.4A)2=20Ω，故A错误；
B、由图乙可知C点时电路中的电流最大，由欧姆定律可知，此时电路中的总电阻最小，由串联电路的电阻特点可知，滑动变阻器接入电路的电阻应最小，由图甲可知，滑片P应在滑动变阻器最左端，故B错误；
C、当电路中的电流为0.4A时，由欧姆定律可知滑动变阻器两端的电压为：U1=I1R=0.4A×20Ω=8V，
由串联电路的电压特点可知电源电压为：U=U0+U1=I1R0+U1=0.4A×R0+8V……①，
由图乙可知，当电路中的电流为I2=0.6A时，滑动变阻器的功率为P2=3.6W，
由P=UI可知此时滑动变阻器两端的电压为：U2=P2I2=3.6W0.6A=6V，
由串联电路的电压特点可知电源电压为：U=U0′+U2=I2R0+U2=0.6A×R0+6V……②，
联立①②解得：R0=10Ω，U=12V，故C错误；
D、当滑动变阻器接入电路的阻值为0Ω时，电路中只有R0，由P=UI=U2R可知此时电路总功率最大，
则电路最大总功率为：P大=U 2R0=(12V)210Ω=14.4W，故D正确。
故选：D。
由图甲可知，R与R0串联，电流表测电路中的电流，电压表测R两端的电压；
(1)由欧姆定律可知电路中的总电阻越大，电路中的电流越小，由图乙读出电路中的最小电流和对应的滑动变阻器的功率，根据P=I2R求出滑动变阻器的最大阻值；
(2)由图乙可知C点时电路中的电流最大，根据欧姆定律可知此时电路中的总电阻的大小关系，根据串联电路的电阻特点分析滑片的位置；
(3)当电路中的电流为0.4A时，根据欧姆定律求出滑动变阻器两端的电压，串联电路中电源电压等于各个用电器两端的电压之和，据此结合欧姆定律列出此时电源电压表达式；同理，当电路中电流为0.6A时，根据P=UI可求出滑动变阻器两端的电压，根据串联电路电压规律可列出电源电压表达式；将两组表达式联立即可解出电源电压和R0的阻值；
(4)由欧姆定律可知，电路中的总电阻最小时，电路中的电流最大，根据P=UI=U2R可求出电路最大总功率。
本题考查了欧姆定律和电功率计算公式的应用，解题关键是从图中读取相关信息，通过解方程组的方法得出电源电压和R0。
13.【答案】反射 静止不动 不变
【解析】解：平面镜成像原理是光的反射，因此小明在客厅的窗户玻璃上看到了客厅里灯的像，这是光的反射现象；
根据平面镜成像特点：物与像大小相等，所以像的大小不变；
由于灯在平面镜中成像时，像与灯相对平面镜对称，水平向左缓缓推动玻璃窗，看到的像是静止不动的。
故答案为：反射；静止不动；不变。
①平面镜成像原理是光的反射；
②平面镜成像的特点是：像与物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像、物关于平面镜对称．
本题目考查了平面镜的成像特点，需要学生根据实验现象牢记实验规律，并能解决实际问题．
14.【答案】前方碰撞 省力
【解析】解：汽车前方碰撞时，人由于惯性会继续保持原来的运动状态向前运动，容易撞上挡风玻璃而飞出车外，系安全带可以避免人由于惯性飞出车外；
用力摁住尾柄时，作用在尾柄的力是动力，由图可知，动力臂L1=30mm−12mm=18mm，阻力臂L2=12mm，即动力臂大于阻力臂，属于省力杠杆。
故答案为：前方碰撞；省力。
(1)物体保持原来运动状态不变的性质叫惯性，据此结合不同运动状态下人身体运动情况的改变分析即可解答；
(2)用力捏尾柄使夹体张开时，长尾夹是一个杠杆，作用在尾柄处的是动力，根据图确定动力臂与阻力臂的大小，进而分析确定杠杆的类型。
本题考查了惯性与杠杆分类的应用，属于基础知识考查。
15.【答案】0.3 桌面
【解析】解：
(1)一盒牛奶的体积V=250mL=250cm3，密度ρ=1.2×103kg/m3=1.2g/cm3，
一盒牛奶的质量m=ρV=1.2g/cm3×250cm3=300g=0.3kg；
(2)桌面对牛奶盒的支持力是由于桌面的形变产生的。
故答案为：0.3；桌面。
(1)知道一盒牛奶的体积和牛奶的密度，利用m=ρV求一盒牛奶的质量；
(2)物体由于发生弹性形变而产生的力叫弹力，生活中常见的压力、支持力、拉力都属于弹力。
本题考查了密度的应用和弹力的性质，属于基础题。
16.【答案】1.8×105 14400 45
【解析】解：(1)CPU的工作时间：t=0.5h=1800s，
CPU消耗的电能：
W=Pt=100W×1800s=1.8×105J；
(2)因为发热功率占CPU功率的8%，
所以发热功率为：
P热=P×8%=100W×8%=8W，
产生的热量为：
Q=P热t=8W×1800s=14400J；
③根据Q=cm△t得散热器升高的温度为：
△t=Qcm=14400J0.4×103J/(kg⋅℃)×0.8kg=45℃。
故答案为：1.8×105；14400；45。
(1)知道电脑CPU的功率和工作时间，可利用公式W=Pt计算出CPU消耗的电能。
(2)知道发热功率占CPU功率的8%，从而可以计算出其发热功率，再利用公式Q=W=Pt计算出产生的热量。
(3)知道铜质散热器的质量和铜的比热容，可利用公式Q=cm△t求出散热器温度升高的量。
本题是一道电学与热学的综合应用题，利用公式W=Pt计算用电器消耗的电能，以及利用热量的公式计算温度的变化，与生活相连，使学生觉得学了物理有用，且加强了学生的节能环保的意识，注意计算时的单位变换要正确。
17.【答案】磁 N 2
【解析】解：电磁铁通电时有磁性，断电时无磁性，是利用电流磁效应工作的；
由图可知，电流从电磁铁的上端流入，下端流出，根据安培定则可知，电磁铁的上端为N极；
工作人员闭合开关S1、S2，发令指示灯L1亮，运动员抢跑后，R0所受压力变小，其电阻变小，根据欧姆定律可知控制电路中的电流变大，电磁铁的磁性增强，将衔铁吸下，灯L2所在电路接通，则抢跑指示灯L2亮。
故答案为：磁；N；2。
(1)带有铁芯的通电螺线管叫电磁铁，通电有磁性，是利用电流的磁效应工作的；
(2)根据安培定则判断电磁铁磁极；
(3)通过电磁铁的电流越大，电磁铁的磁性越强；根据图示的控制电路与工作电路分析答题。
通过电磁铁的电流越大，电磁铁磁性越强，分析清楚电路结构、明白电磁继电器的工作原理即可正确解题。
18.【答案】9：1
【解析】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
滑片P移至最左端时，电路为R1的简单电路，此时电路中的电流I1=0.6A，
滑片P移至最右端时，接入电路中的电阻R2=20Ω，此时电压表的示数U2=4V，
由Q=I2Rt可得，定值电阻R1在相同的时间产生的热量之比：
Q1Q2=I12R1tI22R1t=(I1I2)2=(0.6A0.2A)2=91。
故答案为：9：1。
由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
滑片P移至最左端时，电路为R1的简单电路，此时电路中的电流为0.6A；滑片P移至最右端时，接入电路中的电阻为20Ω，此时电压表的示数为4V，根据串联电路的电流特点和欧姆定律求出电路中的电流，根据Q=I2Rt求出定值电阻R1在相同的时间产生的热量之比。
本题考查了串联电路的特点和欧姆定律、焦耳定律的应用，利用好电源的电压不变是关键。
19.【答案】解：作出S关于平面镜MN的对称点S′，即为点光源S在平面镜中的像，连接S′p与镜面交于O点，即为入射点，连接SO就得到入射光线，Op为反射光线；
反射光线Op射到水面，过入射点垂直水面画出法线，根据光由空气斜射入水中时，折射角小于入射角，在法线左侧的水中画出折射光线，如图所示：
【解析】根据平面镜成像的特点知，反射光线好像是由像点发出的，由物与像关于镜面对称，作出像点后，连接S′p，与镜面的交点为入射点，再完成反射光路。
光的折射规律：折射光线与入射光线和法线在同一平面内；折射光线与入射光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，折射光线向法线方向偏折，折射角小于入射角。据此画出折射光线。
本题考查了根据平面镜成像特点和折射规律作图，掌握好平面镜成像特点、光的折射规律是关键。
20.【答案】解：小车突然刹车时，小球由于惯性会继续保持向前运动的状态，因此会对车厢壁产生向右的压力，车厢壁就会对球产生向左的支持力，因此小球受到三个力的作用：竖直向下的重力，竖直向上的拉力，水平向左的支持力，根据力的示意图的做法，如下图所示：
【解析】(1)小球在竖直方向上受到重力和绳子的拉力两个力的作用，重力的方向竖直向下，拉力的方向竖直向上；
(2)小车突然刹车时，由于惯性，小球会继续向前运动，从而和车厢壁接触发生挤压，车厢壁会对小球产生向左的支持力。
本题考查了力的示意图的画法，注意力的作用点和方向，是中考作图题常考的内容。
21.【答案】10 远视 C B
【解析】解：(1)光具座的长度是1m，根据凸透镜实验的光具座至少为凸透镜焦距的4倍，所以选择焦距为10cm的凸透镜；
(2)当蜡烛、凸透镜和光屏的相对位置如图甲所示时，光屏上出现清晰的像。小明同学将一个眼镜片放在凸透镜前，光屏上的像变模糊了，适当向左移动光屏，屏上的像就又清晰了，说明该眼镜对光线具有会聚作用，会将光线提前会聚成像，远视眼镜是凸透镜，凸透镜对光线具有会聚作用，故该同学是远视眼；
(3)凸透镜成实像时，像与物体在透镜的两侧，此时应在蜡烛的异侧透过凸透镜观察实像，故应在C处；
(4)据题可知，此时成的是正立、放大的像；
A、若它的某些部分到凸透镜的距离稍大于焦距，即蜡烛处于1倍焦距和2倍焦距之间，应该成一个倒立、放大的实像，故A错误；
B、若它的某些部分到凸透镜的距离稍小于焦距，即在1倍焦距以内，此时看到一个正立、放大的虚像，故B正确；
C、若是通过透镜的表面反射成像，即相当于凸面镜成像，故成的是正立、缩小的虚像，故C错误；
故选：B。
故答案为：(1)10；(2)远视；(3)C；(4)B。
(1)凸透镜成像实验时，光具座的长度至少为凸透镜焦距的4倍；
(2)远视眼镜是凸透镜，凸透镜对光线具有会聚作用；
(3)凸透镜成实像时，像与物体在透镜的两侧；
(4)当u
22.【答案】改变小车受到的阻力大小 慢 运动 钢球 木块在同一水平面上被撞击的距离 让同一钢球从斜面不同高度处由静止自由下滑
【解析】解：(1)甲图是探究“阻力对物体运动的影响”的实验装置，甲实验中，在水平面上铺上毛巾、棉布等，因接触面的材料的粗糙程度不同，故目的是改变小车受到的阻力大小；实验表明：小车在水平面上运动时，水平面越光滑，小车通过的距离越大，小车的速度减小得越慢。从而可以推理：如果运动的物体不受力，速度不会发生改变，它将一直运动下去。
(2)物体的动能大小与物体的质量和速度有关，研究动能与其中一个因素的关系时，要控制另外一个因素不变；根据转换法，本实验通过比较木块在同一水平面上被撞击的距离来比较钢球到达水平面时动能的大小，故乙实验中的研究是钢球的动能，通过观察木块在同一水平面上被撞击的距离判断动能大小。如果想研究动能大小与速度的关系，要控制钢球的质量相同，只改变钢球的速度大小，做法是：让同一钢球从斜面不同高度处由静止自由下滑。
故答案为：(1)改变小车受到的阻力大小；慢；运动；(2)钢球；木块在同一水平面上被撞击的距离；让同一钢球从斜面不同高度处由静止自由下滑。
(1)根据探究“阻力对物体运动的影响”的实验目的，结合毛巾、棉布等接触面的材料的粗糙程度不同分析回答；小车在水平面上运动时，水平面越光滑，小车通过的距离越大，可得出小车的速度减小得越慢；据此推理得出结论；
(2)物体的动能大小与物体的质量和速度有关，由控制变量法结合转换法分析回答；根据控制变量法，如果想研究动能大小与速度的关系，要控制钢球的质量相同，只改变钢球的速度大小，据此分析回答。
本题探究“阻力对物体运动的影响”及影响动能大小的因素实验，考查控制变量法及转换法的运用和实验步骤的设计，要掌握。
23.【答案】质量 等于 b 2
【解析】解：(1)根据比较吸热能力的两种方法，要控制不同物质的质量相同，故在两个相同的烧杯中应加入初温相同、质量相同的水和煤油；
(2)根据转换法，实验中便用相同酒精灯加热的目的是：使水和煤油在相同时间内吸热相同，所以实验中，是通过比较加热时间来间接反映煤油和水吸收的热量，加热时间相同，水和煤油吸收的热量相同，所以加热2min，水吸收的热量等于煤油吸收的热量；
(3)由图像知质量相等的a和b，加热相同的时间，b升温较快，由比较物质吸热能力的方法知b的吸热能力弱。
由图丙知，升高30℃−10℃=20℃，a加热6分钟，b加热3分钟，a用的时间是b的2倍，即a吸收的热量是b的2倍，根据Q=cmΔt，在质量、升温相同的情况下，Q与比热容成正比，故液体a的比热容是b的2倍。
故答案为：(1)质量；(2)等于；(3)b；2。
我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的两种方法：
Ⅰ、使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；
Ⅱ、使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强。
本题比较不同物质的吸热能力和热值的大小，考查控制变量法、转换法的应用，为热学中的重要实验。
24.【答案】铝 切割磁感线 电 磁场方向 电源(电池)
【解析】解：(1)在探究电磁感应现象的实验中，我们必须保证处于磁场中的这部分是导体，铝是导体，所以我们应选择铝棒；
(2)三次实验中，只有在AB棒在磁场中做切割磁感线运动时才会产生感应电流，则我们可以得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流。在此过程中，主要是将机械能转化为电能；
(3)保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验时，只有磁场的方向发生了改变，则是为了探究感应电流的方向与磁场方向的关系；
(4)电动机工作时，是将电能转化为机械能，由此可知，我们需要在电路中添加电源，即将灵敏电流计换成电源(电池)。
故答案为：(1)铝；(2)切割磁感线；电；(3)磁场方向；(4)电源(电池)。
(1)AB棒是电路的一部分，应该必须是导体材料；
(2)闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中产生感应电流的现象；这一过程将机械能转化为电能；
(3)感应电流方向与导体的运动方向和磁场的方向有关；
(4)电动机是将电能转化为机械能的装置，因此，电路中要有电源。
本题考查了探究电磁感应现象的实验，要熟悉实验器材、操作要领、会分析实验现象和得出结论。
25.【答案】左 2.2 电压表的示数保持2.2V不变 电压表的示数为U额 S、S1 U额U1−U额R0
【解析】解：(1)由甲图可知，电流表与R并联了，电压表串联在电路中是错误的，正确的接法是电流表与R串联，电压表与R并联，所以需要把定值电阻右端与电流表连接的导线接到电压表的负接线柱上，如图：
；
(2)为了保护电路，闭合开关前，应将滑动变阻器的滑片放到阻值最大的一端，即最左端；由图可知，电压表选用的是0～3V量程，分度值为0.1V，示数为2.2V；
(3)在探究电流与电阻的关系的实验中，需要控制定值电阻两端的电压不变，所以断开开关，将电阻由5Ω换成10Ω，然后再闭合开关后，调节滑动变阻器，使电压表的示数保持2.2V不变，然后记下电流表示数，再更换不同阻值电阻重复实验；
(4)实验步骤：
①闭合开关S、S2，调节滑动变阻器R使电压表的示数为U额，此时灯泡正常发光；
②保持滑片的位置不动，闭合开关S、S1，读出此时电压表的示数为U1；
在②中，电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻的电压：
U0=U1−U额，
由欧姆定律可灯的额定电流：IL=I0=U0R0=U1−U额R0，
则小灯泡电阻为：RL=U额IL=U额U1−U额R0=U额U1−U额R0。
故答案为：(1)见上图；(2)左；2.2；(3)电压表的示数保持2.2V不变；(4)①电压表的示数为U额；②S、S1；③U额U1−U额R0。
(1)原电路中，电流表与R并联了，电压表串联在电路中是错误的，电流表应与R串联，电压表与R并联，据此改正；
(2)闭合开关前，滑动变阻器的阻值要调至最大；首先判定电压表的量程和分度值，然后读出电压表的示数；
(3)“探究电流与电阻的关系”时，需要控制定值电阻两端的电压不变；
(4)电路中没有电流表，电压表和定值电阻应起到测量电流的作用，故将灯与定值电阻串联后再与变阻器串联；要测灯正常发光时的电阻，应首先使灯正常发光，先将电压表与灯并联，通过移动滑片的位置，使灯的电压为额定电压；保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时定值电阻的电压，由欧姆定律可求出灯的额定电流，根据R=UI可求出灯的电阻。
本题是“探究电流与电阻的关系”的实验，考查电路连接、电压表的读数、欧姆定律的应用、电阻计算及设计方案测额电阻的能力。
26.【答案】解：(1)根据P=UI可知小灯泡的额定电流IL=PLUL=3W6V=0.5A；
(2)三个开关均闭合时，灯泡和定值电阻并联，小灯泡恰好正常发光，
根据并联电路的电压特点可知电源电压U=UL=6V，
电流表示数为1.5A，根据并联电路的电流特点可知通过定值电阻的电流I0=I−IL=1.5A−0.5A=1A，
根据欧姆定律可知电阻R0的阻值R0=UI0=6V1A=6Ω；
(3)闭合S，断开S1和S2，定值电阻和滑动变阻器串联，滑动变阻器接入电路的阻值最大时，总电阻最大，电源电压不变，根据P=U2R可知电路的总功率最小；滑动变阻器接入电路的阻值为0Ω时，总电阻最小，电源电压不变，根据P=U2R可知电路的总功率最大。
电路总功率的最小值P1=U2R1+R0=(6V)220Ω+6Ω≈1.4W；
电路总功率的最大值P2=U2R0=(6V)26Ω=6W。
答：(1)小灯泡的额定电流为0.5A；
(2)电阻R0的阻值为6Ω；
(3)闭合S，断开S1和S2，移动变阻器的滑片P，电路总功率的最小值和最大值分别为1.4W、6W。
【解析】(1)根据P=UI可知小灯泡的额定电流；
(2)三个开关均闭合时，灯泡和定值电阻并联，小灯泡恰好正常发光，根据并联电路的电压特点可知电源电压；电流表示数为1.5A，根据并联电路的电流特点可知通过定值电阻的电流，根据欧姆定律可知电阻R0的阻值；
(3)闭合S，断开S1和S2，定值电阻和滑动变阻器串联，滑动变阻器接入电路的阻值最大时，总电阻最大，电源电压不变，根据P=U2R可知电路的总功率最小；滑动变阻器接入电路的阻值为0Ω时，总电阻最小，电源电压不变，根据P=U2R可知电路的总功率最大。根据P=U2R分别得出电路总功率的最小值和最大值。
本题考查电功率的计算和欧姆定律的应用，综合性强，难度较大。
27.【答案】解：(1)太阳能汽车静止时对地面的压力大小它自身的重力，即：F=G=mg=700kg×10N/kg=7000N；
太阳能汽车与地面的受力面积为：S=4×25cm2=100cm2=0.01m2；
太阳能汽车对地面的压强为：p=FS=7000N0.01m2=7×105Pa；
(2)太阳能转化为电能的效率为40%，所以太阳能汽车得到的电能的功率为：P电=40%×1.4kW/m2×6m2=3.36kW；
汽车行驶时的阻力为：f=0.02G=0.02×7000N=140N；
汽车以最高速度匀速行驶时，牵引力和阻力是一对平衡力，即：F=f=140N，速度为v=72km/h=20m/s；
汽车牵引力的功率为：P=Wt=Fst=Fv=140N×20m/s=2800W=2.8kW；
汽车电动机的效率为：η=PP电=2.8kW3.36kW×100%≈83.3%。
答：(1)太阳能汽车静上在水平地面上时，它对地面的压强为7×105Pa；
(2)太阳能汽车以最高时速匀速行驶时，汽车电动机的效率是83.3%。
【解析】(1)根据压强公式p=FS计算太阳能汽车静止时对地面的压强。
(2)根据效率公式进行分析和计算。
本题主要考查了压强和效率的计算，关键是牢记压强和效率的计算公式。
28.【答案】121 并
【解析】解：(1)S0转到位置2为食品保温，此时两电阻串联，根据P=U2R可知串联电路的总电阻：
R串=U2P保温=(220V)2400W=121Ω，
根据电阻串联的特点可知定值电阻R2的阻值为：
R2=R串−R1=121Ω−24.2Ω=96.8Ω；
(2)控制开关S0转到位置1为食品加热，此时电路为R1的简单电路，餐台加热状态下工作5min消耗的电能为：
W=U2R1t=(220V)224.2Ω×5×60s=6×105J；
(3)若不计热量损失，则汤吸收的热量：Q吸=W=6×105J，
根据Q吸=cm(t−t0)可知汤的比热容为：
c=Q吸m(t−t0)=6×105J5kg×(50℃−20℃)=4×103J/(kg⋅℃)；
(4)根据P=U2R可知在电源电压不变时，要使加热功率变大，只有减小总电阻，故要找个电热丝R与R1并联，此电热丝的电功率为：
P=P总−P加热=2400W−2000W=400W，
因此电热丝R的阻值为：
R=U2P=(220V)2400W=121Ω。
故答案为：(1)定值电阻R2的阻值为96.8Ω；
(2)餐台加热状态下工作5min消耗的电能为6×105J；
(3)汤的比热容为4×103J/(kg⋅℃)；
(4)121；并。
(1)S0转到位置2为食品保温，此时两电阻串联，根据P=U2R可知串联电路的总电阻，根据电阻串联的特点可知定值电阻R2的阻值；
(2)控制开关S0转到位置1为食品加热，此时电路为R1的简单电路，根据W=U2R1t得出餐台加热状态下工作5min消耗的电能；
(3)若不计热量损失，根据Q吸=W得出汤吸收的热量，根据c=Q吸m(t−t0)得出汤的比热容；
(4)根据P=U2R可知在电源电压不变时，要使加热功率变大，只有减小总电阻，根据并联电路电阻的规律判断出定值电阻R与R1的连接方式，根据P=P总−P加热算出此定值电阻的电功率，由R=U2P算出定值电阻R的阻值。
本题考查电功率、电能和比热容的计算，综合性强，难度适中。
相关试卷
2023年山东省德州市武城县中考物理二模试卷： 这是一份2023年山东省德州市武城县中考物理二模试卷，共24页。试卷主要包含了 下列有关声现象表述正确的是等内容，欢迎下载使用。
2023年山东省德州市庆云县中考物理二模试卷(含答案)： 这是一份2023年山东省德州市庆云县中考物理二模试卷(含答案)，共24页。试卷主要包含了单选题，填空题，作图和实验探究题，计算题等内容，欢迎下载使用。
2023年山东省德州市庆云县中考物理二模试卷： 这是一份2023年山东省德州市庆云县中考物理二模试卷，共23页。试卷主要包含了单选题，填空题，作图和实验探究题，计算题等内容，欢迎下载使用。
