2023年山东省德州市宁津县中考物理二模试卷(含答案)
展开
这是一份2023年山东省德州市宁津县中考物理二模试卷(含答案)，共23页。试卷主要包含了选择题，填空题，作图，计算题等内容，欢迎下载使用。

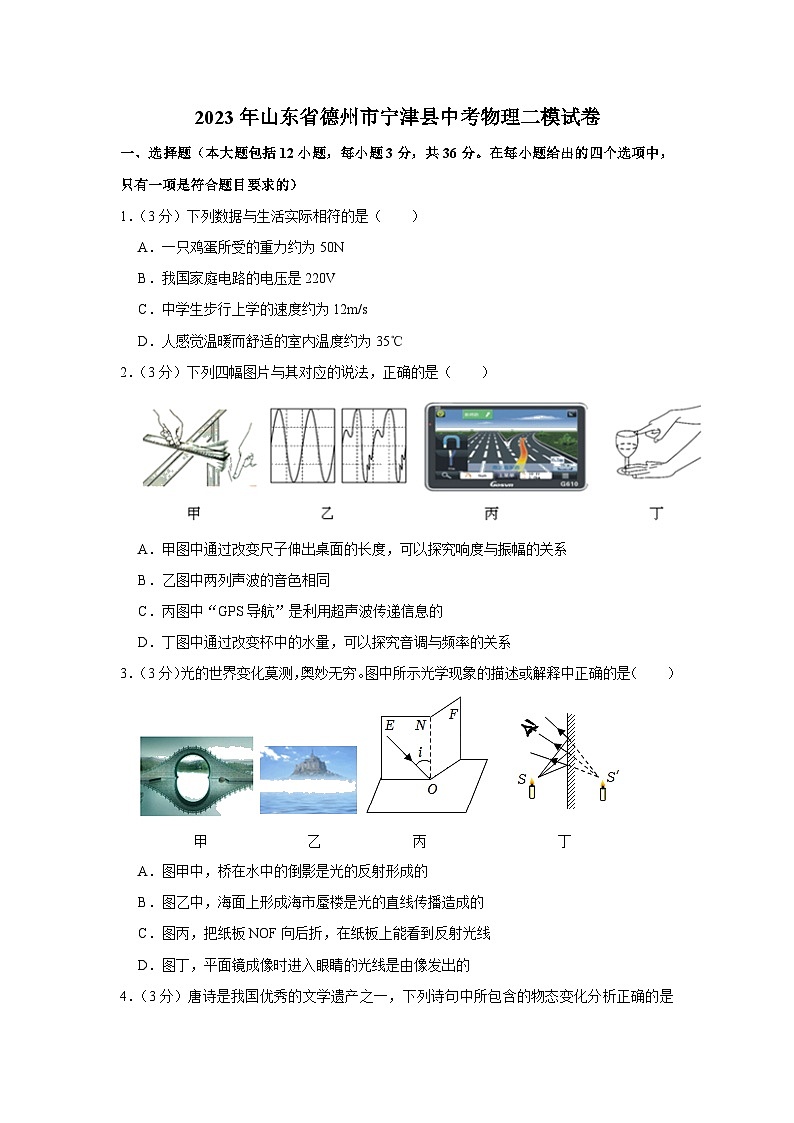

2023年山东省德州市宁津县中考物理二模试卷
一、选择题（本大题包括12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．（3分）下列数据与生活实际相符的是（ ）
A．一只鸡蛋所受的重力约为50N
B．我国家庭电路的电压是220V
C．中学生步行上学的速度约为12m/s
D．人感觉温暖而舒适的室内温度约为35℃
2．（3分）下列四幅图片与其对应的说法，正确的是（ ）
A．甲图中通过改变尺子伸出桌面的长度，可以探究响度与振幅的关系
B．乙图中两列声波的音色相同
C．丙图中“GPS导航”是利用超声波传递信息的
D．丁图中通过改变杯中的水量，可以探究音调与频率的关系
3．（3分）光的世界变化莫测，奥妙无穷。图中所示光学现象的描述或解释中正确的是（ ）
A．图甲中，桥在水中的倒影是光的反射形成的
B．图乙中，海面上形成海市蜃楼是光的直线传播造成的
C．图丙，把纸板NOF向后折，在纸板上能看到反射光线
D．图丁，平面镜成像时进入眼睛的光线是由像发出的

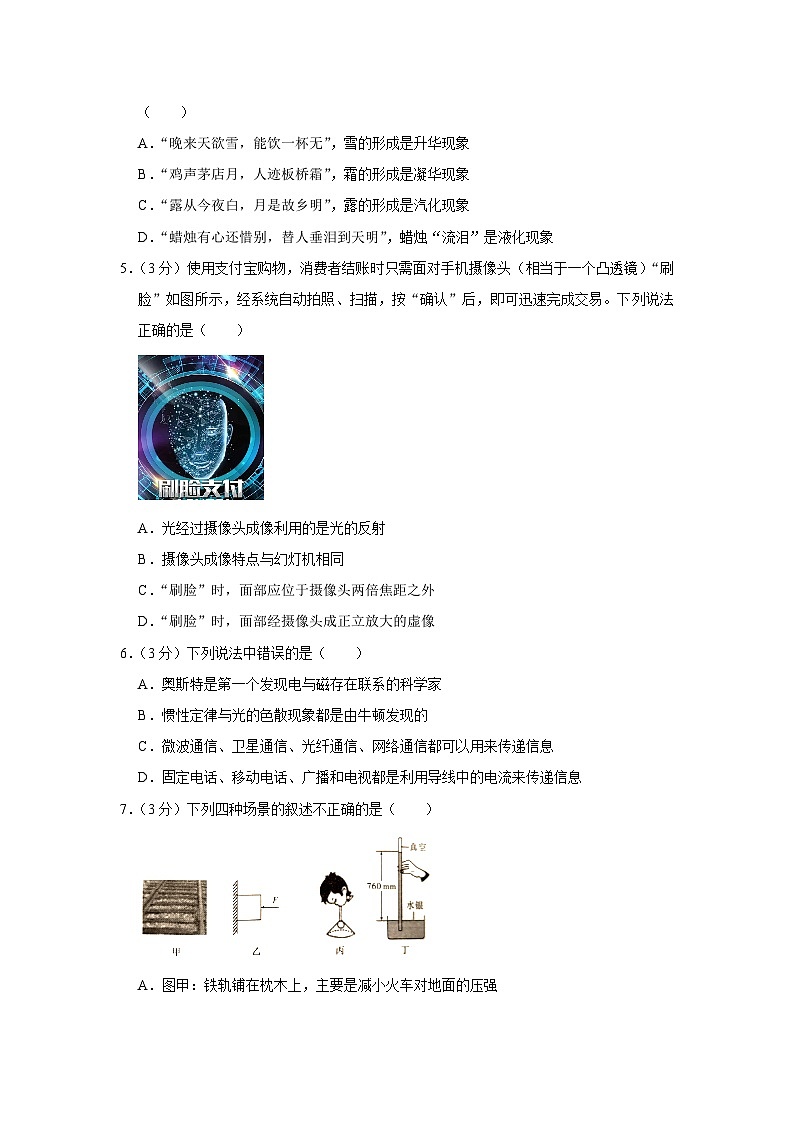

4．（3分）唐诗是我国优秀的文学遗产之一，下列诗句中所包含的物态变化分析正确的是（ ）
A．“晚来天欲雪，能饮一杯无”，雪的形成是升华现象
B．“鸡声茅店月，人迹板桥霜”，霜的形成是凝华现象
C．“露从今夜白，月是故乡明”，露的形成是汽化现象
D．“蜡烛有心还惜别，替人垂泪到天明”，蜡烛“流泪”是液化现象
5．（3分）使用支付宝购物，消费者结账时只需面对手机摄像头（相当于一个凸透镜）“刷脸”如图所示，经系统自动拍照、扫描，按“确认”后，即可迅速完成交易。下列说法正确的是（ ）
A．光经过摄像头成像利用的是光的反射
B．摄像头成像特点与幻灯机相同
C．“刷脸”时，面部应位于摄像头两倍焦距之外
D．“刷脸”时，面部经摄像头成正立放大的虚像
6．（3分）下列说法中错误的是（ ）
A．奥斯特是第一个发现电与磁存在联系的科学家
B．惯性定律与光的色散现象都是由牛顿发现的
C．微波通信、卫星通信、光纤通信、网络通信都可以用来传递信息
D．固定电话、移动电话、广播和电视都是利用导线中的电流来传递信息
7．（3分）下列四种场景的叙述不正确的是（ ）
A．图甲：铁轨铺在枕木上，主要是减小火车对地面的压强
B．图乙：用力F压着物块静止在竖直墙上，现增大力F，物块受到的摩擦力也变大
C．图丙：用手指托住乒乓球，从漏斗口用力向下吹气，同时手指移开，乒乓球不会掉
D．图丁：将玻璃管稍微倾斜，玻璃管中水银柱的竖直高度不变

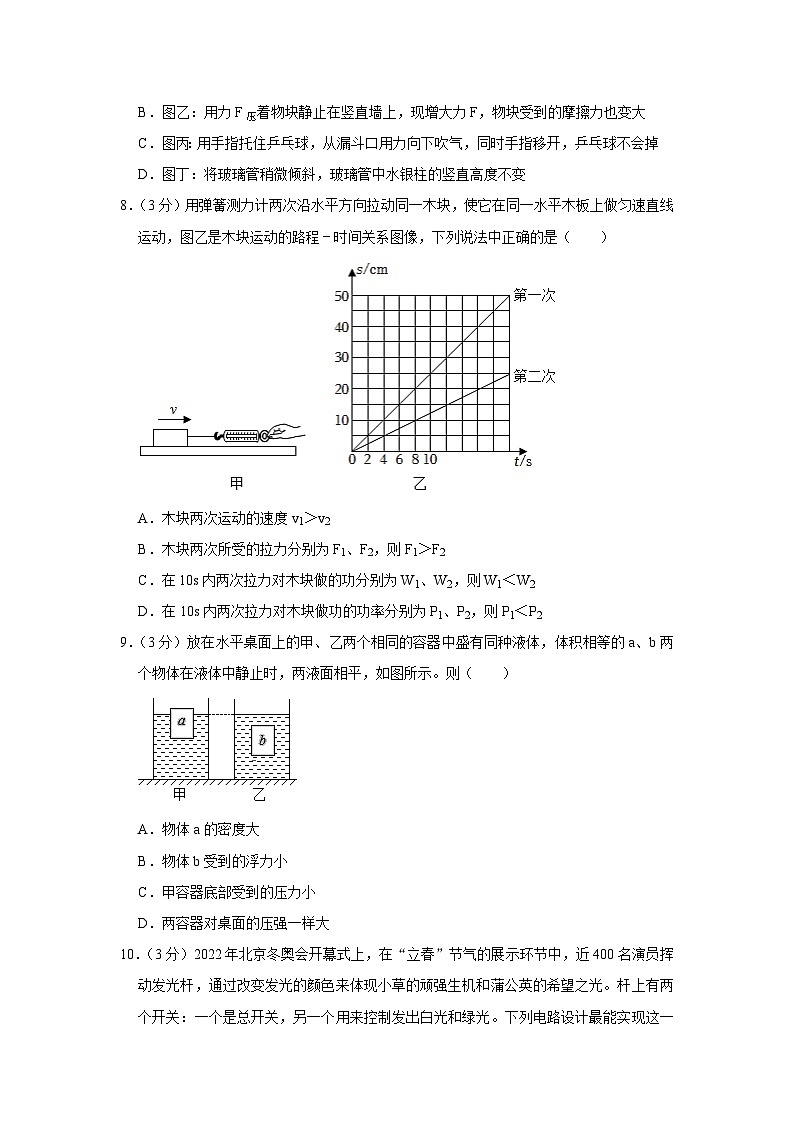

8．（3分）用弹簧测力计两次沿水平方向拉动同一木块，使它在同一水平木板上做匀速直线运动，图乙是木块运动的路程﹣时间关系图像，下列说法中正确的是（ ）
A．木块两次运动的速度v1＞v2
B．木块两次所受的拉力分别为F1、F2，则F1＞F2
C．在10s内两次拉力对木块做的功分别为W1、W2，则W1＜W2
D．在10s内两次拉力对木块做功的功率分别为P1、P2，则P1＜P2
9．（3分）放在水平桌面上的甲、乙两个相同的容器中盛有同种液体，体积相等的a、b两个物体在液体中静止时，两液面相平，如图所示。则（ ）
A．物体a的密度大
B．物体b受到的浮力小
C．甲容器底部受到的压力小
D．两容器对桌面的压强一样大
10．（3分）2022年北京冬奥会开幕式上，在“立春”节气的展示环节中，近400名演员挥动发光杆，通过改变发光的颜色来体现小草的顽强生机和蒲公英的希望之光。杆上有两个开关：一个是总开关，另一个用来控制发出白光和绿光。下列电路设计最能实现这一效果的是（ ）
A． B．
C． D．
11．（3分）小明想知道樱桃的密度，他用天平和量筒进行了如下实验，下列说法正确的是（ ）
A．称量樱桃之前，分度盘指针如图甲所示，则向右调节平衡螺母
B．称量樱桃之后，分度盘指针如图甲所示，则向左调节平衡螺母
C．所用砝码和游码的位置如图乙所示，则此樱桃的质量为10.2g
D．樱桃放入装有适量水的量筒中，水面上升到如图丙所示位置，接着将樱桃提出后，量筒中的水面下降至60mL刻度线处，大樱桃的密度为1.04×103kg/m3
12．（3分）物理兴趣小组设计了如图甲所示的电路，电源电压恒定，R0为定值电阻，R为滑动变阻器。闭合开关S，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示，下列说法不正确的是（ ）
A．电源电压U＝6V
B．电路的最大电功率为7.2W
C．在调节滑片的过程中，电压表与电流表示数之比不变
D．滑片P从最左端向最右端滑动过程中，电流表示数变大
二、填空题（本大题包括7小题，每空1分，共15分）
13．（3分）冰壶项目是冬奥会的经典项目。运动员将冰壶推出后，还会继续向前运动，是因为它具有 ；此后其他运动员需要根据情况在冰壶周围用冰刷进行刷冰，刷冰过程中是通过 方式增加冰面的内能，使冰 （填物态变化名称），达到减小冰壶与冰面摩擦，使冰壶走得更远，同时调整冰壶运动方向的目的。
14．（2分）2021年2月10日我国“天问一号”探测器成功环绕火星飞行。火星探测器与地球之间通过 （选填“超声波”或“电磁波”）实现联系；“天问一号”探测器加速升空，以地面为参照物，火箭是 （选填“运动”或“静止”）的。
15．（2分）“停课不停学”期间，教师利用电脑或手机在网络平台上开展线上教学，同学们通过电脑或手机摄像头跟老师互动。手机摄像头相当于 透镜，手机屏幕长时间使用会发热是电能转化为 能。
16．（2分）生活处处有物理。以汽车为例：发动机采用以水为主要成分的冷却液来降温，这是因为水的 较大；有些小汽车的尾部设计有“导流板”（形状是上平下凸，如图所示），高速行驶时，气流对导流板上表面的压强 对导流板下表面的压强（选填“大于”、“等于”或“小于”），从而使汽车的行驶更加平稳。
17．（2分）如图所示，水平桌面上条形磁铁右端的N极正对电磁铁。当电磁铁中的电流增大时，条形磁铁向右做加速运动。则电磁铁中的电流是从 （选填“a”或“b”）端流入，条形磁铁在运动过程中受到的摩擦力将 。（选填“变大”、“不变”或“变小”）
18．（3分）小明家买了一台新空调，空调接入家庭电路时必须使用 （两孔/三孔）插座，师傅安装空调时用测电笔检测插座时，发现氖管发光，说明测电笔接触的是 线。接着小明想利用电能表测量空调的实际功率，电能表上标有3200imp/（kW•h），他首先断开家里的其他电器让空调单独工作，观察到电能表的指示灯在3min内闪烁160次，则空调的实际功率是 W。
19．（2分）科技小组为灯暖型浴霸（一种取暖用的电器）设计了一个可自动控制温度的装置。如图所示，为了达到较好的取暖效果，两个灯泡应该 （选填“串联”或“并联”）接入工作电路，工作电路工作时，A端应与 （选填“B”或“C”）端相连接。
三、作图、实验与探究题（本大题包括6小题，共24分）
20．（2分）如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。
21．（2分）如图所示，课桌的重心在O点，若在课桌的C点用力F把课桌B抬高地面，在抬起时另一桌腿A没有滑动，请在图中画出F的力臂L。
22．（6分）在“探究水的沸腾特点”的实验中：
（1）组装如图甲所示的实验装置时，应先调节 （选填“A”或“B”）固定夹的位置；
（2）实验过程中，某时刻温度计的示数如图甲所示，此时水的温度为 ℃；
（3）实验结束后撤去酒精灯，水还会继续沸腾一小会儿，这是因为 ；
（4）图乙是a、b两个实验小组根据实验数据描绘出的水的沸腾图像，则水的沸点为 ℃，说明当时的大气压 1标准大气压（选填“＜”“＞”“＝”），a、b两图像不同的原因可能是 （选填序号）。
A.酒精灯的火焰相同，a组水的质量大
B.水的质量相同，b组酒精灯的火焰小
23．（4分）小明做“探究凸透镜成像规律”实验。
（1）调整实验器材高度时，蜡烛 （选填“需要”或“不需要”）点燃。
（2）他用同一凸透镜做了两次实验，如图甲、乙所示，光屏上均有清晰的像（未画出），其中成缩小像的是图 。
（3）凸透镜的焦距可能是 （填字母）。
A.5cm
B.8cm
C.10cm
D.15cm
（4）在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，则所加镜片可以矫正图 （选填“丙”或“丁”）的视力缺陷。
24．（5分）某同学按如图所示的步骤进行“探究影响浮力大小的因素”的实验，每次弹簧测力计的示数如图所示。
（1）由（b）（c）实验步骤得到的数据可以得出物体所受浮力的大小与物体排开液体的体积 （有关/无关）。
（2）由（c）（d）实验步骤得到的数据可以得出，浸没在液体中的物体所受的浮力大小与 无关。
（3）由实验得到的数据可以求出该物体浸没在浓盐水中时所受浮力的大小为 N。
（4）通过以上实验数据计算出物体的密度是 kg/m3，浓盐水的密度是 kg/m3。
25．（5分）小华在探究“通过导体的电流与电压的关系”时，设计了图甲所示的电路。电源电压不变，R1为定值电阻，滑动变阻器R2上标有“50Ω，1A”的字样。
（1）两电阻 （串，并）联在电路中。按图甲连接好电路并闭合开关后，小华发现电流表指针如图乙所示，则应对电流表进行的操作是 ；
（2）纠正错误后，小华开始实验并记录了多组电流表A和电压表V1、V2的示数，作出如图丙的A、B两条曲线，其中表示通过R1的电流和R1两端电压关系的曲线是 ；
（3）由图丙数据可知，实验中所使用电源的电压为 ；
（4）本实验和下列实验都需要经过多次测量，其目的与本实验不同的有 （填序号）。
①研究杠杆平衡条件
②用直尺秒表测平均速度
③研究导体的电阻与长度的关系
四、计算题（本大题包括3小题，共24分。要求写出必要的文字说明、公式和解题过程，否则不得分）
26．（6分）一辆重为6×104N的的汽车不慎陷入泥坑，司机用如图所示的滑轮组将汽车拖出，已知整个过程中，水平拉力是1×104N，汽车10s内沿水平方向匀速移动了4m，滑轮组的机械效率为80%，求：
（1）拉力F做的总功；
（2）拉力F做功的功率；
（3）汽车受到的摩擦力。
27．（9分）如图所示，圆柱形容器中盛有某种液体，该液体的密度为0.8×103kg/m3，一个体积为1000cm3、重力为6N的实心物体被细线系在容器底部，此时液体的深度为60cm。求：
（1）液体对容器底部的压强。
（2）细线对物体的拉力。
（3）剪断细线后，物体最终露出液体表面的体积。
28．（9分）如图甲所示，电源电压不变，R1＝10Ω，滑动变阻器R2标有“10Ω 1A”字样，电压表量程为“0～3V”，电流表量程为“0～3A”，图乙是灯泡的I﹣U图象。当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.3A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光。求：
（1）电源电压；
（2）滑片P在a端且同时闭合S、S1、S2时，电流表的示数及灯泡正常发光时的电阻；
（3）只闭合开关S、S2时在保证电路安全的条件下，灯泡消耗的最小功率及此种情况下电路1min消耗的电能。
2023年山东省德州市宁津县中考物理二模试卷
参考答案与试题解析
一、选择题（本大题包括12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．【解答】解：A、一只鸡蛋的质量约为50g，受到的重力为：G＝mg＝0.05kg×10N/kg＝0.5N，故A错误；
B、我国家庭电路的电压是220V，故B正确；
C、中学生步行上学的速度约为1.2m/s，故C错误；
D、人感觉温暖而舒适的室内温度约为25℃，故D错误。
故选：B。
2．【解答】解：
A、改变尺子伸出桌面的长度，若用相同的力拨动尺子，尺子的振动频率不同，声音的音调不同，是为了研究音调与频率的关系；若要探究响度与振幅的关系，需要保持尺子伸出桌面的长度不变，改变拨动尺子的力度，故A错误；
B、由图知，两列声波的形状不同，说明它们的音色不同，故B错误；
C、丙图中“GPS导航”是利用电磁波来传递信息的，故C错误；
D、当用手指润湿后沿着杯口边缘摩擦时，是杯子和水发生了振动，当水量越大时，杯子和水越难振动，因此可以得出杯中的水量越大，音调越低，水量越小，音调越高，由此可知，通过改变杯中的水量，可以探究音调与频率的关系，故D正确。
故选：D。
3．【解答】解：A、桥在水中的倒影是平面镜成像，属于光的反射现象，故A正确；
B、海市蜃楼是光在传播时，经过密度不均匀的空气层中，经过折射造成的结果，故B错误；
C、图丙，把纸板NOF向后折，由于光反射时，反射光线与入射光线和法线在同一平面内，此时纸板不是同一个平面，故在纸板上看不到反射光线，故C错误；
D、图丁，平面镜成像时，进入眼睛的光线是由物体发出经镜面反射回到人的眼睛的；故D错误。
故选：A。
4．【解答】解：A、“雪”是水蒸气遇冷放热直接变成固态的冰晶，是凝华现象，故A错误；
B、“霜”是水蒸气遇冷放热直接变成固态的冰晶，是凝华现象，故B正确；
C、“露”是空气中的水蒸气遇冷液化形成的小水滴，故C错误；
D、蜡烛“流泪”是蜡由固态变为液态，属于熔化现象，故D错误。
故选：B。
5．【解答】解：
A、摄像头相当于一个凸透镜，光经过摄像头成像利用的是光的折射，故A错误；
B、光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，故B错误；
CD、当u＞2f时，成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故C正确，D错误。
故选：C。
6．【解答】解：A、奥斯特实验发现了电流的磁效应，奥斯特是第一个发现电与磁存在联系的科学家，故A正确；
B、牛顿发现了第一运动定律，也叫惯性定律，光的色散现象也是牛顿发现的，故B正确；
C、微波通信、卫星通信、光纤通信、网络通信都可以用来传递信息，故C正确；
D、固定电话、移动电话、广播和电视都是利用电磁波来传递信息，故D错误。
故选：D。
7．【解答】解：A、铁轨铺在枕木上，在压力一定时，增大受力面积可以减小对地面的压强，故A正确；
B、由平衡条件知物块受到的摩擦力等于重力G，增大F不会改变摩擦力大小，故B错误；
C、从漏斗口向下用力吹气，乒乓球上方空气流速大压强小，乒乓球下方空气流速小压强大，乒乓球受到向上的压强大于向下的压强，乒乓球不会掉下来，故C正确；
D、在托里拆利实验中，水银柱的高度是指管内水银面到水银槽中水银面的垂直高度，这一高度的大小是由外界大气压决定的，因此不会因倾斜而改变，故D正确。
故选：B。
8．【解答】解：
A、由s﹣t图象可知，在相同时间内，木块第一次通过的路程大于第二次，所以第一次运动的速度大于第二次，即v1＞v2，故A正确。
B、用弹簧测力计两次水平拉同一木块使它在同一水平木板上做匀速直线运动，不论其速度大小如何，都受到平衡力的作用，在水平方向上滑动摩擦力和拉力是一对平衡力，则拉力和滑动摩擦力大小相等；
两次实验中，虽然速度变化了，但木块对木板的压力和接触面的粗糙程度不变，则两次木块受到的滑动摩擦力大小不变，所以木块两次所受的拉力大小相等，即F1＝F2，故B错误。
C、由s﹣t图象可知，木块在10s内（相等时间内）通过的路程第一次大于第二次；由B可知，两次拉力大小相等，所以由W＝Fs可知，第一次所做的功大于第二次，即W1＞W2，故C错误；
D、由C可知，第一次所做的功大于第二次；又知时间相等，所以根据P＝可知，第一次拉力对木块做功的功率较大，即P1＞P2，故D错误。
故选：A。
9．【解答】解：A、a在液体中漂浮，a的密度要小于液体的密度，b在液体中悬浮，b的密度等于液体的密度，所以a的密度要小于b的密度，故A错误；
B、液体的密度不变，a和b的体积相同，由图可知，a排开的液体的体积要小于b排开的液体的体积，根据F浮＝ρ液gV排可知，b受到的浮力大，故B错误；
C、液体的密度和深度相同，根据p＝ρgh可知，甲、乙两容器中的液体对容器底部的压强相同，底面积相同，根据F＝pS可知，容器底部受到液体的压力相同，故C错误；
D、由于b悬浮，则b所受的浮力F浮b＝Gb＝Gb排，即b的重力等于排开液体的重力；a漂浮，则a所受的浮力F浮a＝Ga＝Ga排，即a的重力等于排开液体的重力；因为两液面相平，且是同种液体，所以结合上面分析可知两容器中液体与物体的总重力相同，即装置的总重力相同，两容器对桌面的压力大小相等，由p＝得，甲杯对桌面的压强等于乙杯对桌面的压强，故D正确。
故选：D。
10．【解答】解：根据题意可知，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英，这说明两个灯泡可以独立工作，是并联的；干路中有一个开关，另一个开关用来控制发出白光和绿光，所以这个开关是一个单刀双掷开关，根据选项可知，只有D图正确。
故选：D。
11．【解答】解：A、调节天平横梁平衡时，由图甲知，指针向右偏，应向左调节平衡螺母，故A错误；
B、称量樱桃之后，分度盘指针如图甲所示，不能调节平衡螺母，故B错误；
C、由乙图可知，游码标尺的分度值是0.2g，游码在标尺上对应的刻度值为0.4g，樱桃的质量为：m＝10g+0.4g＝10.4g，故B错误；
D、由图丙中量筒分度值2mL，樱桃的体积为：V＝70mL﹣60mL＝10mL＝10cm3，
樱桃的密度为：ρ＝＝1.04g/cm3＝1.04×103kg/m3，故D正确。
故选：D。
12．【解答】解：由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
A、由图可知，当滑动变阻器的电阻为5Ω时，其两端的电压为3V，通过电路的电流为：I1＝＝＝0.6A，
则电源电压为：U＝U1+I1R0＝3V+0.6A×R0﹣﹣﹣﹣﹣﹣﹣①；
滑动变阻器的电阻为10Ω时，其两端的电压为4V，通过电路的电流为：I2＝＝＝0.4A，
则电源电压为：U＝U2+I2R0＝4V+0.4A×R0﹣﹣﹣﹣﹣﹣﹣②；
联立①②得，R0＝5Ω，U＝3V+0.6A×5Ω＝6V，故A正确；
B、当滑动变阻器的电阻为零时电路消耗的功率最大，电路消耗的最大功率为P＝＝＝7.2W，故B正确；
C、由电路图可知，电压表测滑动变阻器R两端的电压，电流表测滑动变阻器中的电流，所以电压表与电流表示数之比为滑动变阻器的电阻，因为变阻器滑片向右滑动过程中变阻器接入电路中的电阻变小，所以电压表与电流表示数之比变小，故C错误；
D、当变阻器滑片向右滑动过程中，变阻器接入电路中的电阻变小，电路中的总电阻变小，
由I＝可知，电路中的电流变大，即电流表的读数变大，故D正确；
故选：C。
二、填空题（本大题包括7小题，每空1分，共15分）
13．【解答】解：运动员将冰壶推出后，还会继续向前运动，是因为它具有惯性；
运动员用冰刷进行刷冰，冰刷与冰之间相互摩擦，把机械能转化为内能，使冰的内能增加，这是通过做功的方式增加冰面的内能；
当冰的温度达到熔点，继续吸热，冰熔化成水，达到减小冰壶与冰面摩擦的目的，使冰壶走得更远，同时调整冰壶运动方向的目的。
故答案为：惯性；做功；熔化。
14．【解答】解：（1）因电磁波可以在真空中传播，所以从火星探测器与地球之间用电磁波传递信息；
（2）发射过程中，火箭携带“天问一号”探测器加速升空，以地面为参照物，火箭位置发生了改变，所以是运动的。
故答案为：电磁波；运动。
15．【解答】解：
手机摄像头是个凸透镜，拍照或摄像时成倒立、缩小的实像；屏幕长时间使用会发热是电能转化为内能。
故答案为：凸；内。
16．【解答】解：
（1）发动机采用以水为主要成分的冷却液来降温，这是因为水的比热容较大，在温度变化相同的情况下，可以吸由更多的热量；
（2）根据流体压强与流速的关系可知，高速行驶时，导流板上方空气流速慢、压强大，下方空气流速快、压强小，气流对导流板上表面的压强大于对导流板下表面的压强，从而使汽车的行驶更加平稳。
故答案为：（1）比热容；（2）大于。
17．【解答】解：当电磁铁中的电流不断增大时，条形磁铁向右加速运动，说明条形磁铁受到了向右的吸引力，根据异名磁极相互吸引可知，电磁铁的右端为N极，左端为S极；
根据右手螺旋定则，右手握住螺线管，大拇指指向螺线管的右端（N极），四指指向电流的方向，则电磁铁中的电流方向是从a到b；
影响摩擦力大小的因素是压力大小和接触面的粗糙程度，条形磁铁在运动过程中所受压力大小和接触面的粗糙程度都没有改变，所以条形磁铁在运动过程中受到的摩擦力不变。
故答案为：a；不变。
18．【解答】解：（1）空调属于有金属外壳的用电器，因此与空调外壳相连接的是地线，即空调接入家庭电路时应使用三孔插座，这样即使金属外壳带电，电流也会通过地线导入大地，防止造成触电事故的发生；
（2）在使用测电笔时，应用手接触笔尾的金属体，用笔尖接触导线，当测电笔的氖管发光，则说明接触的是火线，当氖管不亮时，说明接触的是零线；
（3）电能表的指示灯在3min内闪烁160次消耗的电能：
W＝kW•h＝kW•h，
则空调的实际功率：
P＝＝＝1kW＝1000W；
故答案为：三孔；火；1000。
19．【解答】解：为了达到较好的取暖效果，根据P＝可知，当电路中的电阻越小，其功率越大，因两灯并联时的电阻，比其任何一个电阻都小，所以两灯是并联的；
继电器的衔铁被吸合，工作电路断开，反之，衔铁被释放时，工作电路连通，则由图甲可知此时A端应与B端相连。
故答案为：并联；B。
三、作图、实验与探究题（本大题包括6小题，共24分）
20．【解答】解：（1）通过焦点的光线经凸透镜折射后将平行于主光轴，由此可以画出这条折射光线对应的入射光线。
（2）过入射点垂直于镜面作出法线，根据反射角等于入射角，在法线的另一侧作出反射光线，如图所示：
21．【解答】解：过支点A垂直于F作用线的垂线段L1，即F的力臂L1；如图所示：
22．【解答】解：（1）按照自下而上的顺序，先先根据酒精灯火焰的位置确定A固定夹的位置；
（2）由图可知，温度计的分度值为1℃，因此温度计的示数为93℃；
（3）实验结束后撤去酒精灯，水还会继续沸腾一小会，这是因为石棉网的温度高于水的沸点，水会继续吸收热量；
（4）水沸腾时温度不变，根据图乙即可知水沸腾时温度为98℃；水的沸点与气压有关，气压减小，沸点降低，气压升高，沸点升高，一个标准大气压水的沸点为100℃，故此时气压小于一个标准大气压；
乙图中看出，两图像中水的初温相同，且沸腾时温度相同，故a、b图像不同的原因可能是水的质量不同或酒精灯火力不同：
A、酒精灯的火焰相同，相同时间里a、b组的水吸收的热量相同，从图中可知b组加热至沸腾所用时间较长，则b组的水的质量大，故A错误；
B、水的质量相同，从图中可知b组加热至沸腾所用时间较长，则b组的水吸收的热量较少，即b组酒精灯的火焰小，故B正确；
故选B。
故答案为：（1）A；（2）93；（3）石棉网的温度高于水的温度，水能继续吸热；（4）98；＜；B。
23．【解答】解：（1）进行凸透镜成像实验时，烛焰、凸透镜、光屏的中心在同一高度，像才能呈在光屏的中央位置，所以需要点燃蜡烛后再调节实验器材高度。
（2）凸透镜成实像时，甲图，物距大于像距，凸透镜成倒立、缩小的实像；乙图，物距小于像距，凸透镜成倒立、放大的实像。
（3）甲图，凸透镜成倒立、缩小的实像，
当u＞2f，2f＞v＞f 时，成倒立缩小的实像；
u＝50cm﹣20cm＝30cm，30cm＞2f，
v＝65cm﹣50cm＝15cm，2f＞15cm＞f，
解得，15cm＞f＞7.5cm ①
乙图，2f＞u＞f，v＞2f 时，成倒立放大的实像，
u＝50cm﹣32cm＝18cm，2f＞18cm＞f，
v＝73cm﹣50cm＝23cm，23cm＞2f，
解得，11.5cm＞f＞9cm ②
由①②得，11.5cm＞f＞9cm，
所以凸透镜的焦距可能是10cm，故选C。
（4）丙图，像成在视网膜的前方，是近视眼，需要凹透镜矫正。
丁图，像成在视网膜的后方，是远视眼，需要凸透镜矫正。
在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，说明所放的镜片对光线有会聚作用，是矫正远视眼的凸透镜，故选丁图。
故答案为：（1）需要；（2）甲；（3）C；（4）丁。
24．【解答】解：（1）由（b）（c）所示实验可知，物体排开液体的密度相同而排开液体的体积不同，物体受到的浮力不同，由此可知，物体受到的浮力与物体排开液体的体积有关。
（2）由图（c）（d）所示实验可知，物体排开水的体积相同而物体浸没在水中的深度不同，物体受到的浮力相等，由此可知，浸没在液体中的物体所受到的浮力与物体浸没在液体中的深度无关。
（3）由图（a）（e）所示实验可知，物体浸没在浓盐水中受到的浮力为F盐水＝8N﹣6.9N＝1.1N。
（4）由题意知，物体浸没在水和盐水中时，排开液体的体积相等，由F浮＝ρ液gV排得，＝
则ρ盐水＝ρ水＝×1.0×103kg/m3＝1.1×103kg/m3。
物体排开液体的体积即物体的体积V＝，
则物体的密度ρ＝＝＝×ρ盐水＝×1.1×103kg/m3＝8×103kg/m3。
故答案为：（1）有关；（2）物体浸没在液体中的深度；（3）1.1；（4）8×103；1.1×103。
25．【解答】解：（1）电压表V1、V2分别并联在R1、R2两端，电压表在电路中相当于开路，故两电阻串联在电路中；
按图甲连接好电路并闭合开关后，小华发现电流表指针如图乙所示，即电流表指针反向偏转，说明电流表正负接线柱接反了，则应对电流表进行的操作是：交换电流表正负接线的连接；
（2）甲图中，电压表V1测R1的电压，电压表V1测R2的电压，
当滑片向右移动时，变阻器连入电路中的电阻变大，由电阻的串联和欧姆定律，电路中的电流变小，根据U＝IR，电阻R1的电压变小，由串联电阻电压的规律，R2的电压变大，故其中表示通过R1的电流和R1两端电压关系的曲线是A；
（3）根据串联电路电压的规律，电源电压等于两电压表示数之和，由图丙可知，当电路中的电流为0.2A时，R1、R2对应的电压为2V和4V，根据串联电路电压的规律，电源电压等于两电压表示数之和，电源电压：
U＝U1+U2＝2V+4V＝6V；
（4）探究通过导体的电流与电压的关系实验要多次测量，目的是避免实验的偶然性得普遍性的结论，
①研究杠杆平衡条件，多次测量是为了得出普遍性的结论；
②用直尺秒表测平均速度，多次测量是为了取平均值减小误差；
③研究导体的电阻与长度的关系，多次测量是为了得出普遍性的结论；
故选②。
故答案为：（1）串；交换电流表正负接线的连接；（2）A；（3）6V；（4）②。
四、计算题（本大题包括3小题，共24分。要求写出必要的文字说明、公式和解题过程，否则不得分）
26．【解答】解：（1）由图可知n＝3，绳子自由端移动的距离：s＝ns物＝3×4m＝12m，
拉力做的总功：W总＝Fs＝1×104N×12m＝1.2×105J；
（2）拉力做功的功率：P＝＝＝1.2×104W；
（2）由η＝＝＝＝可知，汽车受到的摩擦力：f＝ηnF＝80%×3×1×104N＝2.4×104N。
答：（1）拉力F做的总功为1.2×105J；
（2）拉力F做功的功率为1.2×104W；
（3）汽车受到的摩擦力为2.4×104N。
27．【解答】解：（1）液体的深度为60cm，即h＝60cm＝0.6m，
液体对容器底部的压强为：p＝ρgh＝0.8×103kg/m3×10N/kg×0.6m＝4800Pa；
（2）物体体积为10cm3，即V物＝103cm3＝0.001m3，物体全部浸没在液体中，所以V排＝V物＝1000cm3＝0.001m3，
物体受到的浮力为：F浮＝ρ液V排g＝0.8×103kg/m3×0.001m3×10N/kg＝8N，
细线对物体的拉力为：F拉＝F浮﹣G物＝8N﹣6N＝2N；
（3）剪断细线后，物体处于漂浮状态，重力等于浮力，所以此时受到的浮力为：F浮′＝G物＝6N，
此时物体排开液体的体积为：V排′＝＝＝7.5×10﹣4m3，
物体最终露出液体表面的体积为：V露＝V物﹣V排′＝0.001m3﹣7.5×10﹣4m3＝2.5×10﹣4m3。
答：（1）液体对容器底部的压强为4800Pa；
（2）细线对物体的拉力为2N；
（3）剪断细线后，物体最终露出液体表面的体积为2.5×10﹣4m3。
28．【解答】解：（1）由图甲所示电路图可知，当R2的滑片P在b端且只闭合开关S、S1时，R1、R2串联，电流表测量电路电流；
由I＝可知，电源电压：U＝I1（R1+R2）＝0.3A×（10Ω+10Ω）＝6V；
（2）由图甲所示可知，当R2的滑片P在a端且同时闭合S、S1、S2时，R1与灯泡并联在电源两端，电流表测量干路中的电流；
通过R1的电流为：I1＝＝＝0.6A，
由图乙所示图象可知，电压为6V时，通过灯泡的电流为0.8A，
则电流表示数为：I＝I1+IL＝0.6A+0.8A＝1.4A，
由I＝可知，灯泡正常发光时灯丝的电阻：RL＝＝＝7.5Ω；
（3）由图甲所示电路图可知，只闭合开关S、S2时，滑动变阻器与灯泡串联，电压表测量滑动变阻器两端的电压，当电压表示数为3V时，变阻器接入阻值最大，电路中的电流最小；
根据串联电路总电压等于各用电器两端的电压之和可得，此时灯泡两端的电压为：
UL最小＝U﹣U2＝6V﹣3V＝3V，
由图乙图象可知，灯泡的电压为3V时，通过灯泡的电流为0.6A，
则电路中的最小电流为：I最小＝IL最小＝0.6A，
灯泡消耗的最小功率：
P＝UL最小I最小＝3V×0.6A＝1.8W；
电路1min消耗的电能：
W＝UI最小t＝6V×0.6A×60s＝216J。
答：（1）电源电压为6V；
（2）滑片P在a端且同时闭合S，S1，S2时，电流表的示数为1.4A，灯泡正常发光时的电阻为7.5Ω；
（3）只闭合开关S，S2时在保证电路安全的条件下，灯泡消耗的最小功率为1.8W，此种情况下电路1min消耗的电能为216J。
2023年山东省德州市宁津县中考物理二模试卷
一、选择题（本大题包括12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．（3分）下列数据与生活实际相符的是（ ）
A．一只鸡蛋所受的重力约为50N
B．我国家庭电路的电压是220V
C．中学生步行上学的速度约为12m/s
D．人感觉温暖而舒适的室内温度约为35℃
2．（3分）下列四幅图片与其对应的说法，正确的是（ ）
A．甲图中通过改变尺子伸出桌面的长度，可以探究响度与振幅的关系
B．乙图中两列声波的音色相同
C．丙图中“GPS导航”是利用超声波传递信息的
D．丁图中通过改变杯中的水量，可以探究音调与频率的关系
3．（3分）光的世界变化莫测，奥妙无穷。图中所示光学现象的描述或解释中正确的是（ ）
A．图甲中，桥在水中的倒影是光的反射形成的
B．图乙中，海面上形成海市蜃楼是光的直线传播造成的
C．图丙，把纸板NOF向后折，在纸板上能看到反射光线
D．图丁，平面镜成像时进入眼睛的光线是由像发出的
4．（3分）唐诗是我国优秀的文学遗产之一，下列诗句中所包含的物态变化分析正确的是（ ）
A．“晚来天欲雪，能饮一杯无”，雪的形成是升华现象
B．“鸡声茅店月，人迹板桥霜”，霜的形成是凝华现象
C．“露从今夜白，月是故乡明”，露的形成是汽化现象
D．“蜡烛有心还惜别，替人垂泪到天明”，蜡烛“流泪”是液化现象
5．（3分）使用支付宝购物，消费者结账时只需面对手机摄像头（相当于一个凸透镜）“刷脸”如图所示，经系统自动拍照、扫描，按“确认”后，即可迅速完成交易。下列说法正确的是（ ）
A．光经过摄像头成像利用的是光的反射
B．摄像头成像特点与幻灯机相同
C．“刷脸”时，面部应位于摄像头两倍焦距之外
D．“刷脸”时，面部经摄像头成正立放大的虚像
6．（3分）下列说法中错误的是（ ）
A．奥斯特是第一个发现电与磁存在联系的科学家
B．惯性定律与光的色散现象都是由牛顿发现的
C．微波通信、卫星通信、光纤通信、网络通信都可以用来传递信息
D．固定电话、移动电话、广播和电视都是利用导线中的电流来传递信息
7．（3分）下列四种场景的叙述不正确的是（ ）
A．图甲：铁轨铺在枕木上，主要是减小火车对地面的压强
B．图乙：用力F压着物块静止在竖直墙上，现增大力F，物块受到的摩擦力也变大
C．图丙：用手指托住乒乓球，从漏斗口用力向下吹气，同时手指移开，乒乓球不会掉
D．图丁：将玻璃管稍微倾斜，玻璃管中水银柱的竖直高度不变
8．（3分）用弹簧测力计两次沿水平方向拉动同一木块，使它在同一水平木板上做匀速直线运动，图乙是木块运动的路程﹣时间关系图像，下列说法中正确的是（ ）
A．木块两次运动的速度v1＞v2
B．木块两次所受的拉力分别为F1、F2，则F1＞F2
C．在10s内两次拉力对木块做的功分别为W1、W2，则W1＜W2
D．在10s内两次拉力对木块做功的功率分别为P1、P2，则P1＜P2
9．（3分）放在水平桌面上的甲、乙两个相同的容器中盛有同种液体，体积相等的a、b两个物体在液体中静止时，两液面相平，如图所示。则（ ）
A．物体a的密度大
B．物体b受到的浮力小
C．甲容器底部受到的压力小
D．两容器对桌面的压强一样大
10．（3分）2022年北京冬奥会开幕式上，在“立春”节气的展示环节中，近400名演员挥动发光杆，通过改变发光的颜色来体现小草的顽强生机和蒲公英的希望之光。杆上有两个开关：一个是总开关，另一个用来控制发出白光和绿光。下列电路设计最能实现这一效果的是（ ）
A． B．
C． D．
11．（3分）小明想知道樱桃的密度，他用天平和量筒进行了如下实验，下列说法正确的是（ ）
A．称量樱桃之前，分度盘指针如图甲所示，则向右调节平衡螺母
B．称量樱桃之后，分度盘指针如图甲所示，则向左调节平衡螺母
C．所用砝码和游码的位置如图乙所示，则此樱桃的质量为10.2g
D．樱桃放入装有适量水的量筒中，水面上升到如图丙所示位置，接着将樱桃提出后，量筒中的水面下降至60mL刻度线处，大樱桃的密度为1.04×103kg/m3
12．（3分）物理兴趣小组设计了如图甲所示的电路，电源电压恒定，R0为定值电阻，R为滑动变阻器。闭合开关S，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示，下列说法不正确的是（ ）
A．电源电压U＝6V
B．电路的最大电功率为7.2W
C．在调节滑片的过程中，电压表与电流表示数之比不变
D．滑片P从最左端向最右端滑动过程中，电流表示数变大
二、填空题（本大题包括7小题，每空1分，共15分）
13．（3分）冰壶项目是冬奥会的经典项目。运动员将冰壶推出后，还会继续向前运动，是因为它具有 ；此后其他运动员需要根据情况在冰壶周围用冰刷进行刷冰，刷冰过程中是通过 方式增加冰面的内能，使冰 （填物态变化名称），达到减小冰壶与冰面摩擦，使冰壶走得更远，同时调整冰壶运动方向的目的。
14．（2分）2021年2月10日我国“天问一号”探测器成功环绕火星飞行。火星探测器与地球之间通过 （选填“超声波”或“电磁波”）实现联系；“天问一号”探测器加速升空，以地面为参照物，火箭是 （选填“运动”或“静止”）的。
15．（2分）“停课不停学”期间，教师利用电脑或手机在网络平台上开展线上教学，同学们通过电脑或手机摄像头跟老师互动。手机摄像头相当于 透镜，手机屏幕长时间使用会发热是电能转化为 能。
16．（2分）生活处处有物理。以汽车为例：发动机采用以水为主要成分的冷却液来降温，这是因为水的 较大；有些小汽车的尾部设计有“导流板”（形状是上平下凸，如图所示），高速行驶时，气流对导流板上表面的压强 对导流板下表面的压强（选填“大于”、“等于”或“小于”），从而使汽车的行驶更加平稳。
17．（2分）如图所示，水平桌面上条形磁铁右端的N极正对电磁铁。当电磁铁中的电流增大时，条形磁铁向右做加速运动。则电磁铁中的电流是从 （选填“a”或“b”）端流入，条形磁铁在运动过程中受到的摩擦力将 。（选填“变大”、“不变”或“变小”）
18．（3分）小明家买了一台新空调，空调接入家庭电路时必须使用 （两孔/三孔）插座，师傅安装空调时用测电笔检测插座时，发现氖管发光，说明测电笔接触的是 线。接着小明想利用电能表测量空调的实际功率，电能表上标有3200imp/（kW•h），他首先断开家里的其他电器让空调单独工作，观察到电能表的指示灯在3min内闪烁160次，则空调的实际功率是 W。
19．（2分）科技小组为灯暖型浴霸（一种取暖用的电器）设计了一个可自动控制温度的装置。如图所示，为了达到较好的取暖效果，两个灯泡应该 （选填“串联”或“并联”）接入工作电路，工作电路工作时，A端应与 （选填“B”或“C”）端相连接。
三、作图、实验与探究题（本大题包括6小题，共24分）
20．（2分）如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。
21．（2分）如图所示，课桌的重心在O点，若在课桌的C点用力F把课桌B抬高地面，在抬起时另一桌腿A没有滑动，请在图中画出F的力臂L。
22．（6分）在“探究水的沸腾特点”的实验中：
（1）组装如图甲所示的实验装置时，应先调节 （选填“A”或“B”）固定夹的位置；
（2）实验过程中，某时刻温度计的示数如图甲所示，此时水的温度为 ℃；
（3）实验结束后撤去酒精灯，水还会继续沸腾一小会儿，这是因为 ；
（4）图乙是a、b两个实验小组根据实验数据描绘出的水的沸腾图像，则水的沸点为 ℃，说明当时的大气压 1标准大气压（选填“＜”“＞”“＝”），a、b两图像不同的原因可能是 （选填序号）。
A.酒精灯的火焰相同，a组水的质量大
B.水的质量相同，b组酒精灯的火焰小
23．（4分）小明做“探究凸透镜成像规律”实验。
（1）调整实验器材高度时，蜡烛 （选填“需要”或“不需要”）点燃。
（2）他用同一凸透镜做了两次实验，如图甲、乙所示，光屏上均有清晰的像（未画出），其中成缩小像的是图 。
（3）凸透镜的焦距可能是 （填字母）。
A.5cm
B.8cm
C.10cm
D.15cm
（4）在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，则所加镜片可以矫正图 （选填“丙”或“丁”）的视力缺陷。
24．（5分）某同学按如图所示的步骤进行“探究影响浮力大小的因素”的实验，每次弹簧测力计的示数如图所示。
（1）由（b）（c）实验步骤得到的数据可以得出物体所受浮力的大小与物体排开液体的体积 （有关/无关）。
（2）由（c）（d）实验步骤得到的数据可以得出，浸没在液体中的物体所受的浮力大小与 无关。
（3）由实验得到的数据可以求出该物体浸没在浓盐水中时所受浮力的大小为 N。
（4）通过以上实验数据计算出物体的密度是 kg/m3，浓盐水的密度是 kg/m3。
25．（5分）小华在探究“通过导体的电流与电压的关系”时，设计了图甲所示的电路。电源电压不变，R1为定值电阻，滑动变阻器R2上标有“50Ω，1A”的字样。
（1）两电阻 （串，并）联在电路中。按图甲连接好电路并闭合开关后，小华发现电流表指针如图乙所示，则应对电流表进行的操作是 ；
（2）纠正错误后，小华开始实验并记录了多组电流表A和电压表V1、V2的示数，作出如图丙的A、B两条曲线，其中表示通过R1的电流和R1两端电压关系的曲线是 ；
（3）由图丙数据可知，实验中所使用电源的电压为 ；
（4）本实验和下列实验都需要经过多次测量，其目的与本实验不同的有 （填序号）。
①研究杠杆平衡条件
②用直尺秒表测平均速度
③研究导体的电阻与长度的关系
四、计算题（本大题包括3小题，共24分。要求写出必要的文字说明、公式和解题过程，否则不得分）
26．（6分）一辆重为6×104N的的汽车不慎陷入泥坑，司机用如图所示的滑轮组将汽车拖出，已知整个过程中，水平拉力是1×104N，汽车10s内沿水平方向匀速移动了4m，滑轮组的机械效率为80%，求：
（1）拉力F做的总功；
（2）拉力F做功的功率；
（3）汽车受到的摩擦力。
27．（9分）如图所示，圆柱形容器中盛有某种液体，该液体的密度为0.8×103kg/m3，一个体积为1000cm3、重力为6N的实心物体被细线系在容器底部，此时液体的深度为60cm。求：
（1）液体对容器底部的压强。
（2）细线对物体的拉力。
（3）剪断细线后，物体最终露出液体表面的体积。
28．（9分）如图甲所示，电源电压不变，R1＝10Ω，滑动变阻器R2标有“10Ω 1A”字样，电压表量程为“0～3V”，电流表量程为“0～3A”，图乙是灯泡的I﹣U图象。当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.3A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光。求：
（1）电源电压；
（2）滑片P在a端且同时闭合S、S1、S2时，电流表的示数及灯泡正常发光时的电阻；
（3）只闭合开关S、S2时在保证电路安全的条件下，灯泡消耗的最小功率及此种情况下电路1min消耗的电能。
2023年山东省德州市宁津县中考物理二模试卷
参考答案与试题解析
一、选择题（本大题包括12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．【解答】解：A、一只鸡蛋的质量约为50g，受到的重力为：G＝mg＝0.05kg×10N/kg＝0.5N，故A错误；
B、我国家庭电路的电压是220V，故B正确；
C、中学生步行上学的速度约为1.2m/s，故C错误；
D、人感觉温暖而舒适的室内温度约为25℃，故D错误。
故选：B。
2．【解答】解：
A、改变尺子伸出桌面的长度，若用相同的力拨动尺子，尺子的振动频率不同，声音的音调不同，是为了研究音调与频率的关系；若要探究响度与振幅的关系，需要保持尺子伸出桌面的长度不变，改变拨动尺子的力度，故A错误；
B、由图知，两列声波的形状不同，说明它们的音色不同，故B错误；
C、丙图中“GPS导航”是利用电磁波来传递信息的，故C错误；
D、当用手指润湿后沿着杯口边缘摩擦时，是杯子和水发生了振动，当水量越大时，杯子和水越难振动，因此可以得出杯中的水量越大，音调越低，水量越小，音调越高，由此可知，通过改变杯中的水量，可以探究音调与频率的关系，故D正确。
故选：D。
3．【解答】解：A、桥在水中的倒影是平面镜成像，属于光的反射现象，故A正确；
B、海市蜃楼是光在传播时，经过密度不均匀的空气层中，经过折射造成的结果，故B错误；
C、图丙，把纸板NOF向后折，由于光反射时，反射光线与入射光线和法线在同一平面内，此时纸板不是同一个平面，故在纸板上看不到反射光线，故C错误；
D、图丁，平面镜成像时，进入眼睛的光线是由物体发出经镜面反射回到人的眼睛的；故D错误。
故选：A。
4．【解答】解：A、“雪”是水蒸气遇冷放热直接变成固态的冰晶，是凝华现象，故A错误；
B、“霜”是水蒸气遇冷放热直接变成固态的冰晶，是凝华现象，故B正确；
C、“露”是空气中的水蒸气遇冷液化形成的小水滴，故C错误；
D、蜡烛“流泪”是蜡由固态变为液态，属于熔化现象，故D错误。
故选：B。
5．【解答】解：
A、摄像头相当于一个凸透镜，光经过摄像头成像利用的是光的折射，故A错误；
B、光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，故B错误；
CD、当u＞2f时，成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故C正确，D错误。
故选：C。
6．【解答】解：A、奥斯特实验发现了电流的磁效应，奥斯特是第一个发现电与磁存在联系的科学家，故A正确；
B、牛顿发现了第一运动定律，也叫惯性定律，光的色散现象也是牛顿发现的，故B正确；
C、微波通信、卫星通信、光纤通信、网络通信都可以用来传递信息，故C正确；
D、固定电话、移动电话、广播和电视都是利用电磁波来传递信息，故D错误。
故选：D。
7．【解答】解：A、铁轨铺在枕木上，在压力一定时，增大受力面积可以减小对地面的压强，故A正确；
B、由平衡条件知物块受到的摩擦力等于重力G，增大F不会改变摩擦力大小，故B错误；
C、从漏斗口向下用力吹气，乒乓球上方空气流速大压强小，乒乓球下方空气流速小压强大，乒乓球受到向上的压强大于向下的压强，乒乓球不会掉下来，故C正确；
D、在托里拆利实验中，水银柱的高度是指管内水银面到水银槽中水银面的垂直高度，这一高度的大小是由外界大气压决定的，因此不会因倾斜而改变，故D正确。
故选：B。
8．【解答】解：
A、由s﹣t图象可知，在相同时间内，木块第一次通过的路程大于第二次，所以第一次运动的速度大于第二次，即v1＞v2，故A正确。
B、用弹簧测力计两次水平拉同一木块使它在同一水平木板上做匀速直线运动，不论其速度大小如何，都受到平衡力的作用，在水平方向上滑动摩擦力和拉力是一对平衡力，则拉力和滑动摩擦力大小相等；
两次实验中，虽然速度变化了，但木块对木板的压力和接触面的粗糙程度不变，则两次木块受到的滑动摩擦力大小不变，所以木块两次所受的拉力大小相等，即F1＝F2，故B错误。
C、由s﹣t图象可知，木块在10s内（相等时间内）通过的路程第一次大于第二次；由B可知，两次拉力大小相等，所以由W＝Fs可知，第一次所做的功大于第二次，即W1＞W2，故C错误；
D、由C可知，第一次所做的功大于第二次；又知时间相等，所以根据P＝可知，第一次拉力对木块做功的功率较大，即P1＞P2，故D错误。
故选：A。
9．【解答】解：A、a在液体中漂浮，a的密度要小于液体的密度，b在液体中悬浮，b的密度等于液体的密度，所以a的密度要小于b的密度，故A错误；
B、液体的密度不变，a和b的体积相同，由图可知，a排开的液体的体积要小于b排开的液体的体积，根据F浮＝ρ液gV排可知，b受到的浮力大，故B错误；
C、液体的密度和深度相同，根据p＝ρgh可知，甲、乙两容器中的液体对容器底部的压强相同，底面积相同，根据F＝pS可知，容器底部受到液体的压力相同，故C错误；
D、由于b悬浮，则b所受的浮力F浮b＝Gb＝Gb排，即b的重力等于排开液体的重力；a漂浮，则a所受的浮力F浮a＝Ga＝Ga排，即a的重力等于排开液体的重力；因为两液面相平，且是同种液体，所以结合上面分析可知两容器中液体与物体的总重力相同，即装置的总重力相同，两容器对桌面的压力大小相等，由p＝得，甲杯对桌面的压强等于乙杯对桌面的压强，故D正确。
故选：D。
10．【解答】解：根据题意可知，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英，这说明两个灯泡可以独立工作，是并联的；干路中有一个开关，另一个开关用来控制发出白光和绿光，所以这个开关是一个单刀双掷开关，根据选项可知，只有D图正确。
故选：D。
11．【解答】解：A、调节天平横梁平衡时，由图甲知，指针向右偏，应向左调节平衡螺母，故A错误；
B、称量樱桃之后，分度盘指针如图甲所示，不能调节平衡螺母，故B错误；
C、由乙图可知，游码标尺的分度值是0.2g，游码在标尺上对应的刻度值为0.4g，樱桃的质量为：m＝10g+0.4g＝10.4g，故B错误；
D、由图丙中量筒分度值2mL，樱桃的体积为：V＝70mL﹣60mL＝10mL＝10cm3，
樱桃的密度为：ρ＝＝1.04g/cm3＝1.04×103kg/m3，故D正确。
故选：D。
12．【解答】解：由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
A、由图可知，当滑动变阻器的电阻为5Ω时，其两端的电压为3V，通过电路的电流为：I1＝＝＝0.6A，
则电源电压为：U＝U1+I1R0＝3V+0.6A×R0﹣﹣﹣﹣﹣﹣﹣①；
滑动变阻器的电阻为10Ω时，其两端的电压为4V，通过电路的电流为：I2＝＝＝0.4A，
则电源电压为：U＝U2+I2R0＝4V+0.4A×R0﹣﹣﹣﹣﹣﹣﹣②；
联立①②得，R0＝5Ω，U＝3V+0.6A×5Ω＝6V，故A正确；
B、当滑动变阻器的电阻为零时电路消耗的功率最大，电路消耗的最大功率为P＝＝＝7.2W，故B正确；
C、由电路图可知，电压表测滑动变阻器R两端的电压，电流表测滑动变阻器中的电流，所以电压表与电流表示数之比为滑动变阻器的电阻，因为变阻器滑片向右滑动过程中变阻器接入电路中的电阻变小，所以电压表与电流表示数之比变小，故C错误；
D、当变阻器滑片向右滑动过程中，变阻器接入电路中的电阻变小，电路中的总电阻变小，
由I＝可知，电路中的电流变大，即电流表的读数变大，故D正确；
故选：C。
二、填空题（本大题包括7小题，每空1分，共15分）
13．【解答】解：运动员将冰壶推出后，还会继续向前运动，是因为它具有惯性；
运动员用冰刷进行刷冰，冰刷与冰之间相互摩擦，把机械能转化为内能，使冰的内能增加，这是通过做功的方式增加冰面的内能；
当冰的温度达到熔点，继续吸热，冰熔化成水，达到减小冰壶与冰面摩擦的目的，使冰壶走得更远，同时调整冰壶运动方向的目的。
故答案为：惯性；做功；熔化。
14．【解答】解：（1）因电磁波可以在真空中传播，所以从火星探测器与地球之间用电磁波传递信息；
（2）发射过程中，火箭携带“天问一号”探测器加速升空，以地面为参照物，火箭位置发生了改变，所以是运动的。
故答案为：电磁波；运动。
15．【解答】解：
手机摄像头是个凸透镜，拍照或摄像时成倒立、缩小的实像；屏幕长时间使用会发热是电能转化为内能。
故答案为：凸；内。
16．【解答】解：
（1）发动机采用以水为主要成分的冷却液来降温，这是因为水的比热容较大，在温度变化相同的情况下，可以吸由更多的热量；
（2）根据流体压强与流速的关系可知，高速行驶时，导流板上方空气流速慢、压强大，下方空气流速快、压强小，气流对导流板上表面的压强大于对导流板下表面的压强，从而使汽车的行驶更加平稳。
故答案为：（1）比热容；（2）大于。
17．【解答】解：当电磁铁中的电流不断增大时，条形磁铁向右加速运动，说明条形磁铁受到了向右的吸引力，根据异名磁极相互吸引可知，电磁铁的右端为N极，左端为S极；
根据右手螺旋定则，右手握住螺线管，大拇指指向螺线管的右端（N极），四指指向电流的方向，则电磁铁中的电流方向是从a到b；
影响摩擦力大小的因素是压力大小和接触面的粗糙程度，条形磁铁在运动过程中所受压力大小和接触面的粗糙程度都没有改变，所以条形磁铁在运动过程中受到的摩擦力不变。
故答案为：a；不变。
18．【解答】解：（1）空调属于有金属外壳的用电器，因此与空调外壳相连接的是地线，即空调接入家庭电路时应使用三孔插座，这样即使金属外壳带电，电流也会通过地线导入大地，防止造成触电事故的发生；
（2）在使用测电笔时，应用手接触笔尾的金属体，用笔尖接触导线，当测电笔的氖管发光，则说明接触的是火线，当氖管不亮时，说明接触的是零线；
（3）电能表的指示灯在3min内闪烁160次消耗的电能：
W＝kW•h＝kW•h，
则空调的实际功率：
P＝＝＝1kW＝1000W；
故答案为：三孔；火；1000。
19．【解答】解：为了达到较好的取暖效果，根据P＝可知，当电路中的电阻越小，其功率越大，因两灯并联时的电阻，比其任何一个电阻都小，所以两灯是并联的；
继电器的衔铁被吸合，工作电路断开，反之，衔铁被释放时，工作电路连通，则由图甲可知此时A端应与B端相连。
故答案为：并联；B。
三、作图、实验与探究题（本大题包括6小题，共24分）
20．【解答】解：（1）通过焦点的光线经凸透镜折射后将平行于主光轴，由此可以画出这条折射光线对应的入射光线。
（2）过入射点垂直于镜面作出法线，根据反射角等于入射角，在法线的另一侧作出反射光线，如图所示：
21．【解答】解：过支点A垂直于F作用线的垂线段L1，即F的力臂L1；如图所示：
22．【解答】解：（1）按照自下而上的顺序，先先根据酒精灯火焰的位置确定A固定夹的位置；
（2）由图可知，温度计的分度值为1℃，因此温度计的示数为93℃；
（3）实验结束后撤去酒精灯，水还会继续沸腾一小会，这是因为石棉网的温度高于水的沸点，水会继续吸收热量；
（4）水沸腾时温度不变，根据图乙即可知水沸腾时温度为98℃；水的沸点与气压有关，气压减小，沸点降低，气压升高，沸点升高，一个标准大气压水的沸点为100℃，故此时气压小于一个标准大气压；
乙图中看出，两图像中水的初温相同，且沸腾时温度相同，故a、b图像不同的原因可能是水的质量不同或酒精灯火力不同：
A、酒精灯的火焰相同，相同时间里a、b组的水吸收的热量相同，从图中可知b组加热至沸腾所用时间较长，则b组的水的质量大，故A错误；
B、水的质量相同，从图中可知b组加热至沸腾所用时间较长，则b组的水吸收的热量较少，即b组酒精灯的火焰小，故B正确；
故选B。
故答案为：（1）A；（2）93；（3）石棉网的温度高于水的温度，水能继续吸热；（4）98；＜；B。
23．【解答】解：（1）进行凸透镜成像实验时，烛焰、凸透镜、光屏的中心在同一高度，像才能呈在光屏的中央位置，所以需要点燃蜡烛后再调节实验器材高度。
（2）凸透镜成实像时，甲图，物距大于像距，凸透镜成倒立、缩小的实像；乙图，物距小于像距，凸透镜成倒立、放大的实像。
（3）甲图，凸透镜成倒立、缩小的实像，
当u＞2f，2f＞v＞f 时，成倒立缩小的实像；
u＝50cm﹣20cm＝30cm，30cm＞2f，
v＝65cm﹣50cm＝15cm，2f＞15cm＞f，
解得，15cm＞f＞7.5cm ①
乙图，2f＞u＞f，v＞2f 时，成倒立放大的实像，
u＝50cm﹣32cm＝18cm，2f＞18cm＞f，
v＝73cm﹣50cm＝23cm，23cm＞2f，
解得，11.5cm＞f＞9cm ②
由①②得，11.5cm＞f＞9cm，
所以凸透镜的焦距可能是10cm，故选C。
（4）丙图，像成在视网膜的前方，是近视眼，需要凹透镜矫正。
丁图，像成在视网膜的后方，是远视眼，需要凸透镜矫正。
在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，说明所放的镜片对光线有会聚作用，是矫正远视眼的凸透镜，故选丁图。
故答案为：（1）需要；（2）甲；（3）C；（4）丁。
24．【解答】解：（1）由（b）（c）所示实验可知，物体排开液体的密度相同而排开液体的体积不同，物体受到的浮力不同，由此可知，物体受到的浮力与物体排开液体的体积有关。
（2）由图（c）（d）所示实验可知，物体排开水的体积相同而物体浸没在水中的深度不同，物体受到的浮力相等，由此可知，浸没在液体中的物体所受到的浮力与物体浸没在液体中的深度无关。
（3）由图（a）（e）所示实验可知，物体浸没在浓盐水中受到的浮力为F盐水＝8N﹣6.9N＝1.1N。
（4）由题意知，物体浸没在水和盐水中时，排开液体的体积相等，由F浮＝ρ液gV排得，＝
则ρ盐水＝ρ水＝×1.0×103kg/m3＝1.1×103kg/m3。
物体排开液体的体积即物体的体积V＝，
则物体的密度ρ＝＝＝×ρ盐水＝×1.1×103kg/m3＝8×103kg/m3。
故答案为：（1）有关；（2）物体浸没在液体中的深度；（3）1.1；（4）8×103；1.1×103。
25．【解答】解：（1）电压表V1、V2分别并联在R1、R2两端，电压表在电路中相当于开路，故两电阻串联在电路中；
按图甲连接好电路并闭合开关后，小华发现电流表指针如图乙所示，即电流表指针反向偏转，说明电流表正负接线柱接反了，则应对电流表进行的操作是：交换电流表正负接线的连接；
（2）甲图中，电压表V1测R1的电压，电压表V1测R2的电压，
当滑片向右移动时，变阻器连入电路中的电阻变大，由电阻的串联和欧姆定律，电路中的电流变小，根据U＝IR，电阻R1的电压变小，由串联电阻电压的规律，R2的电压变大，故其中表示通过R1的电流和R1两端电压关系的曲线是A；
（3）根据串联电路电压的规律，电源电压等于两电压表示数之和，由图丙可知，当电路中的电流为0.2A时，R1、R2对应的电压为2V和4V，根据串联电路电压的规律，电源电压等于两电压表示数之和，电源电压：
U＝U1+U2＝2V+4V＝6V；
（4）探究通过导体的电流与电压的关系实验要多次测量，目的是避免实验的偶然性得普遍性的结论，
①研究杠杆平衡条件，多次测量是为了得出普遍性的结论；
②用直尺秒表测平均速度，多次测量是为了取平均值减小误差；
③研究导体的电阻与长度的关系，多次测量是为了得出普遍性的结论；
故选②。
故答案为：（1）串；交换电流表正负接线的连接；（2）A；（3）6V；（4）②。
四、计算题（本大题包括3小题，共24分。要求写出必要的文字说明、公式和解题过程，否则不得分）
26．【解答】解：（1）由图可知n＝3，绳子自由端移动的距离：s＝ns物＝3×4m＝12m，
拉力做的总功：W总＝Fs＝1×104N×12m＝1.2×105J；
（2）拉力做功的功率：P＝＝＝1.2×104W；
（2）由η＝＝＝＝可知，汽车受到的摩擦力：f＝ηnF＝80%×3×1×104N＝2.4×104N。
答：（1）拉力F做的总功为1.2×105J；
（2）拉力F做功的功率为1.2×104W；
（3）汽车受到的摩擦力为2.4×104N。
27．【解答】解：（1）液体的深度为60cm，即h＝60cm＝0.6m，
液体对容器底部的压强为：p＝ρgh＝0.8×103kg/m3×10N/kg×0.6m＝4800Pa；
（2）物体体积为10cm3，即V物＝103cm3＝0.001m3，物体全部浸没在液体中，所以V排＝V物＝1000cm3＝0.001m3，
物体受到的浮力为：F浮＝ρ液V排g＝0.8×103kg/m3×0.001m3×10N/kg＝8N，
细线对物体的拉力为：F拉＝F浮﹣G物＝8N﹣6N＝2N；
（3）剪断细线后，物体处于漂浮状态，重力等于浮力，所以此时受到的浮力为：F浮′＝G物＝6N，
此时物体排开液体的体积为：V排′＝＝＝7.5×10﹣4m3，
物体最终露出液体表面的体积为：V露＝V物﹣V排′＝0.001m3﹣7.5×10﹣4m3＝2.5×10﹣4m3。
答：（1）液体对容器底部的压强为4800Pa；
（2）细线对物体的拉力为2N；
（3）剪断细线后，物体最终露出液体表面的体积为2.5×10﹣4m3。
28．【解答】解：（1）由图甲所示电路图可知，当R2的滑片P在b端且只闭合开关S、S1时，R1、R2串联，电流表测量电路电流；
由I＝可知，电源电压：U＝I1（R1+R2）＝0.3A×（10Ω+10Ω）＝6V；
（2）由图甲所示可知，当R2的滑片P在a端且同时闭合S、S1、S2时，R1与灯泡并联在电源两端，电流表测量干路中的电流；
通过R1的电流为：I1＝＝＝0.6A，
由图乙所示图象可知，电压为6V时，通过灯泡的电流为0.8A，
则电流表示数为：I＝I1+IL＝0.6A+0.8A＝1.4A，
由I＝可知，灯泡正常发光时灯丝的电阻：RL＝＝＝7.5Ω；
（3）由图甲所示电路图可知，只闭合开关S、S2时，滑动变阻器与灯泡串联，电压表测量滑动变阻器两端的电压，当电压表示数为3V时，变阻器接入阻值最大，电路中的电流最小；
根据串联电路总电压等于各用电器两端的电压之和可得，此时灯泡两端的电压为：
UL最小＝U﹣U2＝6V﹣3V＝3V，
由图乙图象可知，灯泡的电压为3V时，通过灯泡的电流为0.6A，
则电路中的最小电流为：I最小＝IL最小＝0.6A，
灯泡消耗的最小功率：
P＝UL最小I最小＝3V×0.6A＝1.8W；
电路1min消耗的电能：
W＝UI最小t＝6V×0.6A×60s＝216J。
答：（1）电源电压为6V；
（2）滑片P在a端且同时闭合S，S1，S2时，电流表的示数为1.4A，灯泡正常发光时的电阻为7.5Ω；
（3）只闭合开关S，S2时在保证电路安全的条件下，灯泡消耗的最小功率为1.8W，此种情况下电路1min消耗的电能为216J。
相关试卷
2023年山东省德州市宁津县中考物理三模试卷： 这是一份2023年山东省德州市宁津县中考物理三模试卷，共26页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2023年山东省德州市宁津县中考物理三模试卷： 这是一份2023年山东省德州市宁津县中考物理三模试卷，共18页。
2023年山东省德州市宁津县中考物理一模试卷： 这是一份2023年山东省德州市宁津县中考物理一模试卷，共31页。试卷主要包含了选择题，填空题，作图等内容，欢迎下载使用。
