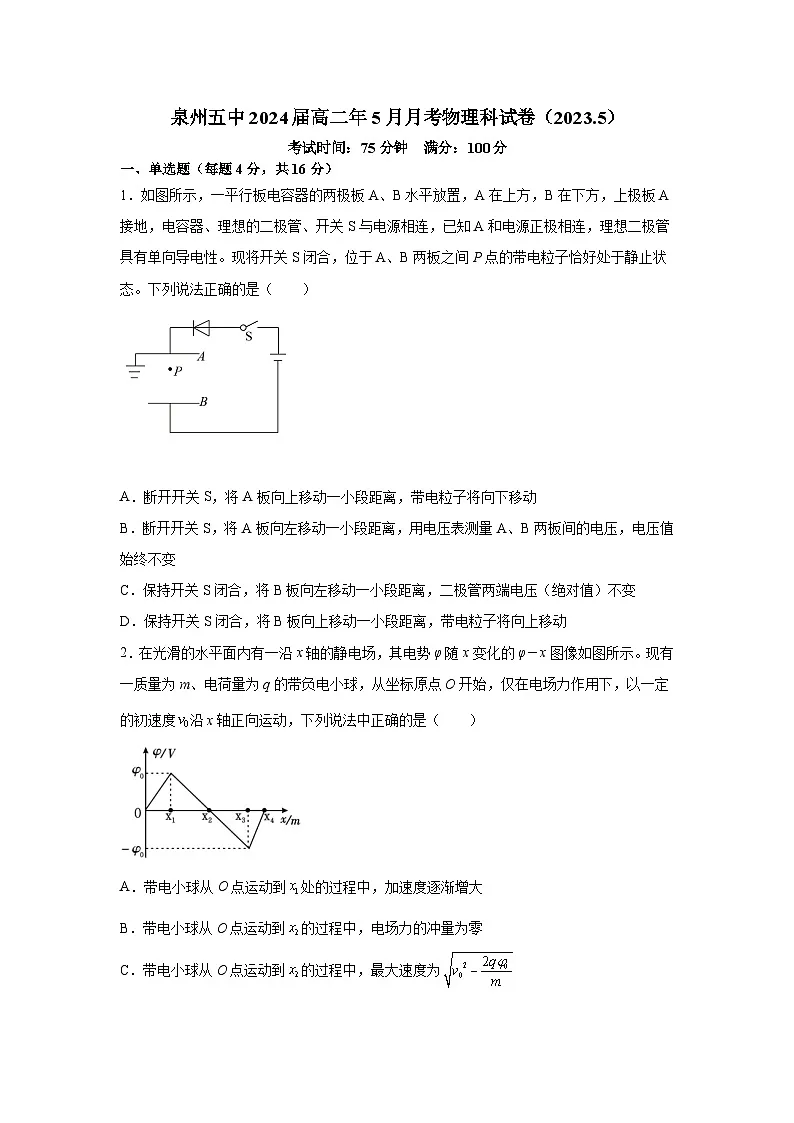

泉州五中2024届高二年5月月考物理科试卷（2023.5）考试时间：75分钟  满分：100分一、单选题（每题4分，共16分）1．如图所示，一平行板电容器的两极板A、B水平放置，A在上方，B在下方，上极板A接地，电容器、理想的二极管、开关S与电源相连，已知A和电源正极相连，理想二极管具有单向导电性。现将开关S闭合，位于A、B两板之间P点的带电粒子恰好处于静止状态。下列说法正确的是（　　）
 A．断开开关S，将A板向上移动一小段距离，带电粒子将向下移动B．断开开关S，将A板向左移动一小段距离，用电压表测量A、B两板间的电压，电压值始终不变C．保持开关S闭合，将B板向左移动一小段距离，二极管两端电压（绝对值）不变D．保持开关S闭合，将B板向上移动一小段距离，带电粒子将向上移动2．在光滑的水平面内有一沿x轴的静电场，其电势φ随x变化的φ－x图像如图所示。现有一质量为m、电荷量为q的带负电小球，从坐标原点O开始，仅在电场力作用下，以一定的初速度沿x轴正向运动，下列说法中正确的是（　　）A．带电小球从O点运动到处的过程中，加速度逐渐增大B．带电小球从O点运动到的过程中，电场力的冲量为零C．带电小球从O点运动到的过程中，最大速度为D．带电小球从O点运动到x2点时速度为3．如图所示，虚线表示等势面，相邻两等势面间的电势差相等。有一带正电的小球在电场中运动，实线表示该小球的运动轨迹。小球在a点的动能等于20 eV，运动到b点时的动能等于2 eV。若取c点为电势零点，则当这个带电小球的电势能等于-6 eV时（不计重力和空气阻力），它的动能等于（　　）A．16 eV B．14 eV C．6 eV D．4 eV4．在图中，虚线表示某点电荷Q所激发电场的等势面，已知a、b两点在同一等势面上，c、d两点在另一个等势面上。甲、乙两个带电粒子以相同的速率，沿不同的方向从同一点a射入电场，在电场中沿不同的轨迹acb曲线、adb曲线运动。则（　　）
 A．甲、乙两粒子所带的电荷符号相同B．甲粒子经过c点时的速率大于乙粒子经过d的速率C．两个粒子的电势能都是先减小后增大D．经过b点时，两粒子的动能一定相等二、多选题（每题6分，共24分）5．演示位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑杆P，通过电压表显示的数据，来反映物体位移的大小s．假设电压表是理想的，则下列说法正确的是(　 　)A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有示数6．在一静止点电荷的电场中，任一点的电势φ与该点到点电荷的距离r的关系如图所示．电场中四个点a、b、c和d的电场强度大小分别Ea、Eb、Ec和Ed，点a到点电荷的距离ra与点a的电势φa已在图中用坐标（ra，φa）标出，其余类推．现将一带正电的试探电荷由a点依次经b、c点移动到d点，在相邻两点间移动的过程中，电场力所做的功分别为Wab、Wbc和Wcd．下列选项正确的是（　　）A．Ea：Eb=4：1 B．Ec：Ed=2：1 C．Wab：Wbc=3：1 D．Wbc：Wcd=1：37．静电场在x轴上的场强E随x的变化关系如图所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷　　A．在和处电势能相等B．由运动到的过程中电势能增大C．由运动到的过程中电场力先增大后减小D．由运动到的过程中电场力先减小后增大8．如图所示，在匀强电场中有A、B、C三点，恰好处于以AB为直径的圆周上，圆周所在平面与电场方向平行。已知A、B、C三点的电势分别为2 V、0、0，AC的长度为m，与AB夹角为30°。则下列说法正确的是（　　）A．O点的电势应该低于VB．圆周上A点电势最高C．圆周上电势最高点的电势为（＋2）V，而电势最低点为BC弧的中点D．该电场的电场强度为2 V/m三、实验题（16分）9．如图甲所示为某次测量时电压表的刻度盘的情形，若当时使用的是该表的0～3V量程，那么电压表读数为__________V，若当时使用的是该表的0～15V量程，那么电压表读数应为__________V；如图乙所示的电阻箱的读数为__________。
 10．某同学要测量如图甲所示金属圆环材料的电阻率，已知圆环的半径为r。（1）他先用螺旋测微器测量圆环材料圆形横截面的直径d，如图乙所示，则d=___________mm。（2）他再用如图丙所示的电路测量该圆环的电阻，图中圆环接入电路的两点恰好位于一条直径上，电压表的量程为5 V。开关S闭合后，电压表右端接到a点时电压表示数为4.5 V、电流表示数为1.8 mA，接到b点时电压表示数为4.6 V、电流表示数为1.6 mA。为了减小电阻的测量误差，他应该把电压表的右端接在___________（选填“a”或“b”）点进行实验；则圆环接入电路的两点间的电阻值为___________ Ω，此值___________（选填“偏大”“偏小”或“准确”）。（3）实验电流表的读数为I，电压表的读数为U，金属圆环材料电阻率的表达式为___________。（用r、d、U、I表示）四．计算题（44分）11．（12分）在电场方向水平向右的匀强电场中，一带电小球从A点竖直向上抛出，其运动的轨迹如下图所示.小球运动的轨迹上A、B两点在同一水平线上，M为轨迹的最高点.小球抛出时的动能为8.0J，在M点的动能为6.0J，不计空气的阻力.求：（1）小球水平位移x1与x2的比值；（2）小球落到B点时的动能EkB；（3）小球从A点运动到B点的过程中最小动能Ekmin.12.（12分）两平行金属板A、水平放置，一个质量为，电荷量为的带负电微粒（重力大不能忽略），以的水平速度从两板正中位置射入电场，如图所示。A、间距为，板长。要使该微粒能穿过电场，求A、间电压的取值范围。（取）13．（20分）如图，静止于A处的离子，经电压为U的加速电场加速后沿图中圆弧虚线通过静电分析器，从P点垂直CN进入矩形区域的有界匀强电场，电场方向水平向左，静电分析器通道内有均匀辐向分布的电场，已知圆弧虚线所在处场强为E0，方向如图所示；离子质量为m、电荷量为q；QN=2d、PN=3d，离子重力不计。（1）求粒子离开加速度电场时的速度的大小及圆弧虚线对应的半径R的大小；（2）若离子恰好能打在NQ的中点上，求矩形区域QNCD内匀强电场场强E的值；（3）若矩形区域内的电场强度与（2）中的电场强度相同，从A点静止释放离子的电荷量为2q，其他不变，此离子还是否仍能从P点进入上方的矩形电场区域？若不能，请说明理由；若能，计算打到NQ上的位置。 泉州五中2024届高二年5月月考物理科试卷（2023.5）参考答案单选题1．D   2．B   3．B   4．B多选题5．AB    6．AC    7．BC   8．CD实验题9．1.15（1.14～1.16均可）（2分）  5.7（5.6～5.8均可）（2分）   84580.2 （2分）   10.5.665（2分）    b（2分）    2875（2分）    偏大（2分）       （2分）(1)如图所示，带电小球在水平方向上受电场力的作用做初速度为零的匀加速运动，竖直方向上只受重力作用做竖直上抛运动，故从A到M和M到B的时间相等，则x1:x2=1:3（2分）(2)小球从A到M，水平方向上电场力做功W电=6J则由能量守恒可知，小球运动到B点时的动能为EkB=Ek0十4W电=32J（5分）(3)由于合运动与分运动具有等时性，设小球所受的电场力为F，重力为G，则有：（7分）联立解得（9分）由图可知则小球从A运动到B的过程中速度最小时速度一定与等效重力G/垂直，故： （12分）12.微粒恰好从A、B极板右侧边缘飞出时，水平方向做匀速直线运动，可得（2分）竖直方向做类平抛运动，可得（4分）联立解得（5分）由牛顿第二定律可得，当粒子从A板右侧边缘飞出时满足（7分）当粒子从B板右侧边缘飞出时满足（9分）联立解得，（11分）故A、间电压的取值范围为（12分，未取等号此分必扣）13.（1）离子在加速电场中加速，根据动能定理，有（2分）离子在辐向电场中做匀速圆周运动，电场力提供向心力，根据牛顿第二定律，有（4分）解得（6分）（2）离子做类平抛运动d=vt3d=at2  由牛顿第二定律得qE=ma（9分）得（12分）（3）根据动能定理得2qU＝mv2根据牛顿第二定律得（14分）联立得（15分）即在均匀辐向分布的电场里运动的半径不变。故仍能从P点进入上方的矩形电场区域。离子做类平抛运动3d＝at2（17分）由牛顿第二定律得2qE=max=vt=d（20分）
