2023年湖南省岳阳“三县六区”中考物理二模试卷
展开
这是一份2023年湖南省岳阳“三县六区”中考物理二模试卷，共22页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2023年湖南省岳阳“三县六区”中考物理二模试卷
一、单选题（本大题共12小题，共36.0分）
1. “五一”假期上来后，岳阳市城区的体育中考陆续进行。江心月同学得到了如下考场中的数据，其中最符合实际的是( )
A. 男生跑1000米平均速度大约为10m/s B. 某中学生身高为1.7cm
C. 一个男生质量约为50kg D. 田径场上中午的温度为10℃
2. 央视《国家宝藏》节目中的贾湖骨笛是以鹤治理类鸟的翅膀骨头制成的，如图所示，它是世界上最早的可吹奏的乐器，比古埃及出现的笛子要早2000年，关于骨笛的说法正确的是( )
A. 吹奏的笛声是由笛子振动发出的
B. 悠扬的笛声可以在真空中传播
C. 按住不同的笛孔发出声音的音调不同
D. 为了不影响邻居，吹奏骨笛时将房间的窗户关闭，这是在人耳处减弱噪声
3. 如图所示，是疫情期间喷洒酒精消毒。下列说法正确的是( )
A. 喷洒出的雾状酒精是气体
B. 喷在手上酒精汽化后，手的内能增加
C. 教室中弥漫着酒精的气味是扩散现象
D. 酒精可以燃烧，没有使用酒精作为汽车的燃料是因为酒精的比热容小
4. “二十四节气”被誉为“中国古代第五大发明”，已正式列入联合国教科文组织人类非物质文化遗产代表作名录。下列有关部分节气包含的物理知识的解释正确的是( )

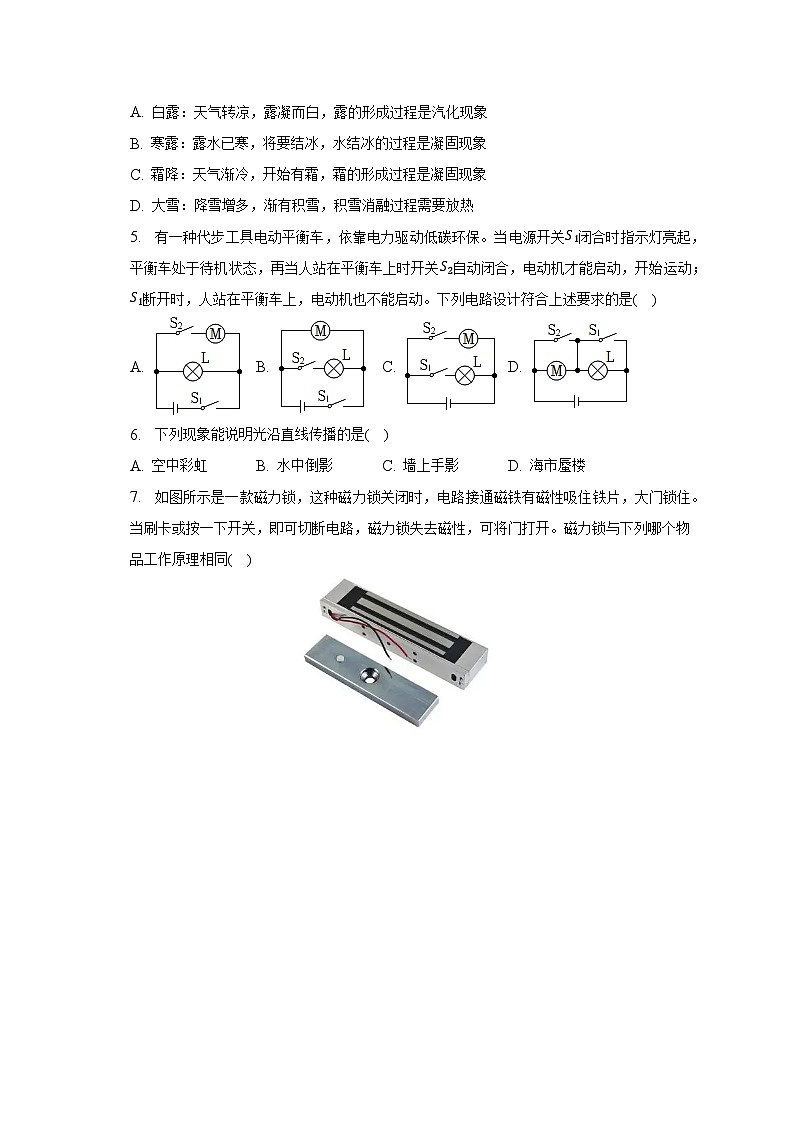

A. 白露：天气转凉，露凝而白，露的形成过程是汽化现象
B. 寒露：露水已寒，将要结冰，水结冰的过程是凝固现象
C. 霜降：天气渐冷，开始有霜，霜的形成过程是凝固现象
D. 大雪：降雪增多，渐有积雪，积雪消融过程需要放热
5. 有一种代步工具电动平衡车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯亮起，平衡车处于待机状态，再当人站在平衡车上时开关S2自动闭合，电动机才能启动，开始运动；S1断开时，人站在平衡车上，电动机也不能启动。下列电路设计符合上述要求的是( )
A. B. C. D.
6. 下列现象能说明光沿直线传播的是( )
A. 空中彩虹 B. 水中倒影 C. 墙上手影 D. 海市蜃楼

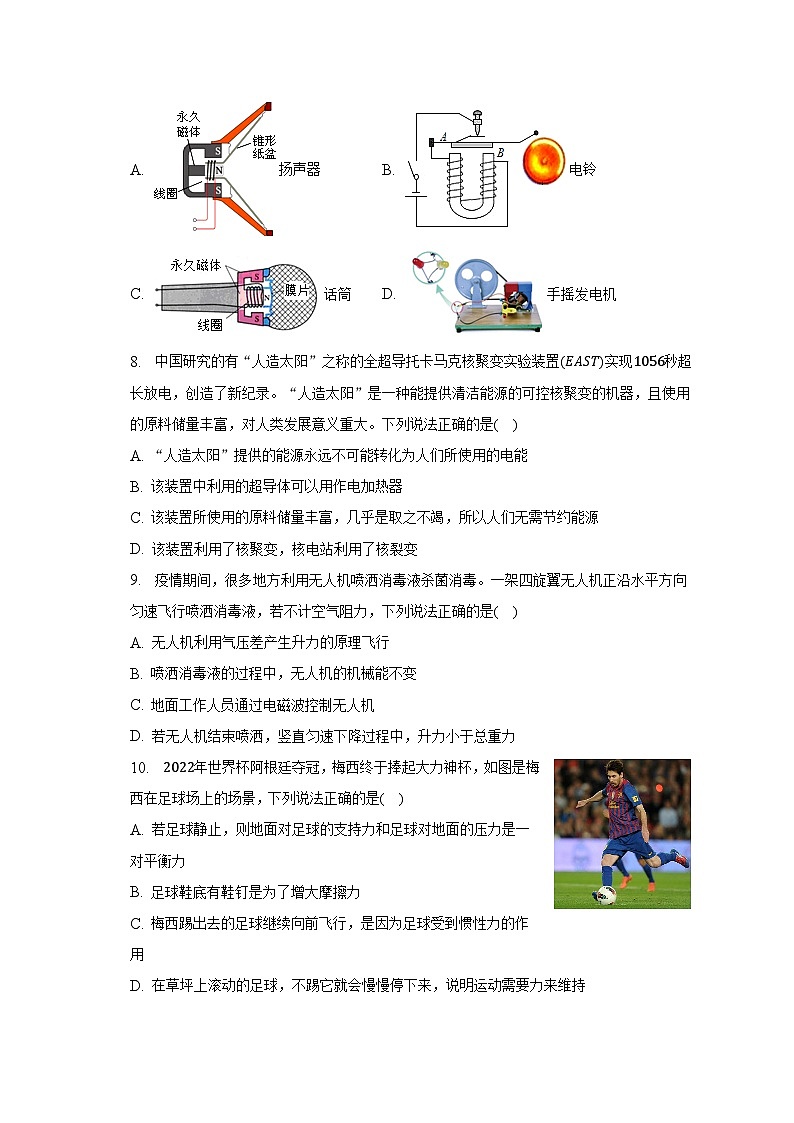

7. 如图所示是一款磁力锁，这种磁力锁关闭时，电路接通磁铁有磁性吸住铁片，大门锁住。当刷卡或按一下开关，即可切断电路，磁力锁失去磁性，可将门打开。磁力锁与下列哪个物品工作原理相同( )
A. 扬声器 B. 电铃
C. 话筒 D. 手摇发电机
8. 中国研究的有“人造太阳”之称的全超导托卡马克核聚变实验装置(EAST)实现1056秒超长放电，创造了新纪录。“人造太阳”是一种能提供清洁能源的可控核聚变的机器，且使用的原料储量丰富，对人类发展意义重大。下列说法正确的是( )
A. “人造太阳”提供的能源永远不可能转化为人们所使用的电能
B. 该装置中利用的超导体可以用作电加热器
C. 该装置所使用的原料储量丰富，几乎是取之不竭，所以人们无需节约能源
D. 该装置利用了核聚变，核电站利用了核裂变
9. 疫情期间，很多地方利用无人机喷洒消毒液杀菌消毒。一架四旋翼无人机正沿水平方向匀速飞行喷洒消毒液，若不计空气阻力，下列说法正确的是( )
A. 无人机利用气压差产生升力的原理飞行
B. 喷洒消毒液的过程中，无人机的机械能不变
C. 地面工作人员通过电磁波控制无人机
D. 若无人机结束喷洒，竖直匀速下降过程中，升力小于总重力
10. 2022年世界杯阿根廷夺冠，梅西终于捧起大力神杯，如图是梅西在足球场上的场景，下列说法正确的是( )
A. 若足球静止，则地面对足球的支持力和足球对地面的压力是一对平衡力
B. 足球鞋底有鞋钉是为了增大摩擦力
C. 梅西踢出去的足球继续向前飞行，是因为足球受到惯性力的作用
D. 在草坪上滚动的足球，不踢它就会慢慢停下来，说明运动需要力来维持
11. 与头发摩擦过的塑料尺能“吸”起纸屑。下列现象中”吸”的物理原理与其相同的是( )
A. 挤压后的塑料吸盘“吸”在瓷砖上 B. 削平的铅柱挤压后会“吸”在一起
C. 干手搓开的新塑料袋“吸”在手上 D. 行驶的汽车的窗帘被“吸”出窗外
12. 如图所示的电路中，电源电压为18V，R1为定值电阻，R2为滑动变阻器，移动滑片电路中的电流能达到0.6A。在确保电路安全的情况下，移动滑动变阻器的滑片，滑动变阻器的阻值变化范围为8Ω～50Ω；用定值电阻R0替换R1后，再移动滑动变阻器的滑片，滑动变阻器的阻值变化范围为3Ω～60Ω，下列说法正确的是( )
①电流表的量程为0.6A，电压表量程为15V
②R1的阻值为10Ω
③R0的阻值为15Ω
④滑动变阻器的规格为“60Ω 0.6A”
A. ①②③ B. ②③④ C. ②③ D. ③④
二、填空题（本大题共4小题，共16.0分）
13. 小明同学乘汽车回农村看望爷爷奶奶，马上到家了，心情舒畅的小明觉得老家的房子离他越来越近，房子离他更近是以______ 为参照物。他乘车以20m/s的速度匀速行驶30min，这段时间汽车行驶了______ km。
14. 出于对安全和环保的考虑，岳阳市政府为喜爱户外烧烤的市民提供了专门的场所。烧烤的主要原料是木炭，已知它的热值是3.4×107J/kg，那么84g的木炭完全燃烧放出______ J热量，如果这些热量50%被水吸收，则使初温为30℃，质量为17kg的水，温度升高到______ ℃[水的比热容为4.2×103J/(kg⋅℃)]。
15. 如图所示是电阻R和灯泡L的I−U图象，由图甲可知，电阻R的阻值是______ Ω，将电阻R和灯泡L接在图乙电路中，开关S闭合，电流表示数为0.3A，则电源电压为______ 。
16. 潮汐能的主要利用方式是潮汐发电，潮汐发电是水力发电的一种。在有条件的海湾或有潮汐的河口建筑堤坝、闸门和厂房，围成水库，水库水位与外海潮位之间形成一定的潮差，从而可驱动水轮发电机组发电，如图所示是潮汐发电的原理图。与普通的水力发电的不同在于海水与河水相比，海水落差不大，但流量较大，并且呈间歇性。潮汐发电是利用电磁感应原理制成发电机来发电的，发电过程中把海水的______ 能转化为电能，潮汐能属于______ (选填“可再生”或“不可再生”)能源。
三、作图题（本大题共2小题，共6.0分）
17. 如图所示，O点为杠杆OA的支点，拉力F作用在杠杆A点上，请作出拉力F的力臂。
18. 把三孔插座、带有开关的电灯正确地连入图中的家庭电路中。
四、实验探究题（本大题共3小题，共24.0分）
19. 某小组同学利用如图所示的装置，做“探究凸透镜成像规律”的实验。
(1)为使像位于光屏的中央，应调节烛焰、凸透镜、光屏三者的中心大致在______ 上。
(2)当他将三个元件移动到如图所示的位置时，光屏上恰好出现了烛焰清晰的像，利用该成像规律制成的光学仪器是______ (选填“放大镜”“投影仪”或“照相机”)
(3)如图，此时保持蜡烛和光屏不动，将凸透镜移动到______ cm刻度处时，仍能在光屏上成清晰的像。
20. 小明想知道家里洗衣液的密度，于是与小华一起用天平和量筒做了如下实验：
(1)将天平放在水平台上，将游码归零，发现指针指在分度盘的右侧，应将平衡螺母向______ 调，直到天平平衡。
(2)天平调平衡后，将适量的洗衣液倒入烧杯中，并用天平测量烧杯和液体的总质量，通过加减砝码的一番操作，当小明将砝码盒中最小的砝码放入右盘后，横梁指针偏向分度盘的右侧，接下来他应该______ 。
(3)调节天平平衡后，他们进行了以下实验：
①用天平测出烧杯的质量为37g。
②往烧杯中倒入适量的洗衣液，测出烧杯和洗衣液的总质量如图甲所示。
③将烧杯中的洗衣液全部倒入量筒中，洗衣液的体积如图乙所示。
④实验测得洗衣液的密度是______ kg/m3。
(4)实验结束后，小敏指出，以上实验过程中，烧杯中会残留部分洗衣液导致所测密度偏大，要精确的测量洗衣液的密度，步骤(3)中实验顺序排列合理的是______ (只写①②③④的序号)。
21. 小刚在实验室利用图甲所示的实验装置测量额定电压为2.5V，电阻约为10Ω，小灯泡的额定功率(电源电压恒定)。实验步骤如下：
(1)正确连接电路如图甲，闭合开关灯泡不亮，电流表无示数，电压表明显偏转，故障是______ (选填“灯泡短路”或“灯泡断路”、“滑动变阻器断路”)。
(2)排除故障后，移动变阻器的滑片到某一位置时，电压表的示数为1V，此时应将变阻器的滑片向______ (选填“左”或“右”)滑动，直到电压表的示数为2.5V时为止，此时电流表的示数如图乙，小灯泡的额定功率为______ W
(3)小君同学想测量额定电压为U额的小灯泡的额定功率，但发现电流表已经损坏，于是他找来了两个开关和一个阻值为R0的定值电阻，设计了如图丙所示的电路。已知电源电压恒为U(U>U额)，请完成下面的实验步骤。
①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片，使电压表示数为______ ；
②闭合开关S、S2，断开开关S1，滑动变阻器的滑片不动，读出电压表示数为U1；
③小灯泡额定功率的表达式为P额= ______ 。
五、计算题（本大题共2小题，共18.0分）
22. “五一”长假，读初三的李毅同学可以抽时间陪弟弟一起玩，他们一起在阳台上玩起了堆积木的游戏，在李毅同学的指导下，读幼儿园的弟弟可以把10个边长为4cm，质量为20g的正方体积木逐个叠起来。求：
(1)每个积木的重力。
(2)叠起来的积木对地面产生的压强。
(3)弟弟把10个积木叠起来，最少要克服积木的重力做多少功。
23. 为节约用水，小华为农场的储水箱设计了一个自动抽水控制装置，如图所示，水箱高为1m，容积为0.8m3。在空水箱底部竖直放置一重5N的长方体，长方体高为1m、底面积为0.02m2，上端通过绝缘轻杆与控制电路的压敏电阻R接触，此时压敏电阻受到的压力为零。压敏电阻R的阻值随压力F的增大而减小，部分数据如表，控制电路的电源电压U=12V，定值电阻R0为保护电阻，当控制电路的电流I≥0.5A时，电磁铁将衔铁吸合，工作电路断开泵停止给储水箱抽水。(g取10N/kg)
压力F/N
180
185
190
195
200
压敏电阻R/Ω
18
17
16
14
12
(1)若水泵的额定功率为440W，正常工作时通过的电流是多少？
(2)储水箱装满水时长方体所受浮力大小为多少？
(3)为了更加安全的工作，小华通过反复试验，只调整R0的大小，使水面离顶部还有0.05m时，水泵停止给水箱抽水，求此时R0的功率。
答案和解析
1.【答案】C
【解析】解：A、男生跑1000米平均速度大约为4m/s，故A错误；
B、某中学生身高约为1.7m，故B错误；
C、一个男生质量约为50kg，故C正确；
D、田径场上中午的温度约为36℃，故D错误；
故选：C。
根据生活常识对各选项进行判断。
本题是常识题，属于基础题。
2.【答案】C
【解析】解：A、吹奏的笛声是由空气柱振动发出的，故A错误；
B、声音的传播需要介质，真空不能传声，因此吹奏的笛声不可以在真空中传播，故B错误；
C、笛子演奏者吹笛子时空气柱振动会发出声音，用手指按压笛孔的不同位置控制空气柱的长度不同时，空气柱振动的快慢不同，所以会发出不同音调的声音，故C正确；
D、为了不影响邻居，吹奏骨笛时将房间的窗户关闭，这是在传播过程中减弱噪声，故D错误。
故选：C。
(1)笛子发声是利用空气柱振动；
(2)声音的传播需要介质，真空不能传声；
(3)声音是由物体的振动产生的；音调的高低与发声体振动快慢有关，物体振动越快，音调就越高；
(4)防治噪声的途径：在声源处减弱，在传播过程中减弱，在人耳处减弱。
本题考查了是声学的一道综合题，难度不大，要学会将物理知识与生活中的现象联系起来。
3.【答案】C
【解析】解：A、喷雾器的原理是高速气流通过吸管上方时，气体流速越大的地方压强越小，大气压会把液体压入气压小的地方从而被气流吹散，即喷洒出的雾状酒精是液体，故A错误；
B、酒精喷在手上，酒精汽化，由液态变为气态，吸收热量，手的温度降低，手的内能减少，故B错误；
C、教室中喷洒酒精后弥漫着酒精的气味，属于扩散现象，说明分子在永不停息地做无规则运动，故C正确；
D、酒精可以燃烧，没有使用酒精作为汽车的燃料是因为酒精的热值小，故D错误。
故选：C。
(1)流体在流速大的地方压强较小，在流速小的地方压强较大；
(2)由液态变为气态叫汽化；物体的内能跟温度有关，物体温度越高，物体的内能升高，物体的内能增加，物体温度降低，物体的内能减少；
(3)不同物质彼此接触时互相进入对方的现象叫扩散；
(4)酒精的热值较小。
本题考查了流体压强与流速的关系、汽化、内能、扩散以及热值，包含的知识点较多，熟练掌握基础知识是解答的关键。
4.【答案】B
【解析】解：A、露是空气中的水蒸气变成小水滴，是气态变成液态的过程，是液化现象，故A错误；
B、水结成冰，是液态变成固态的过程，是凝固现象，故B正确；
C、霜的形成，是空气中的水蒸气直接变成固态的过程，是凝华现象，故C错误；
D、积雪消融，是固态变成液态的过程，是熔化现象，熔化吸热，故D错误；
故选：B。
(1)气态变成液态的过程是液化现象；
(2)液态变成固态的过程是凝固现象；
(3)气态直接变成固态的过程是凝华现象；
(4)熔化吸收热量。
本题考察液化现象、凝固现象、凝华现象和熔化现象的概念。
5.【答案】A
【解析】解：S1闭合时指示灯亮起，平衡车处于待机状态，即电动机不工作；当开关S2自动闭合，电动机才能启动。说明指示灯与电动机互不影响，即两者是并联的，开关S1在干路上，S2在电动机支路上，由各选项电路图知，A符合要求。
故选：A。
根据开关闭合后指示灯和电动机的工作情况分析电路的连接情况，再选择合适的电路图。
本题考查电路的设计，根据题意正确分析指示灯和电动机的连接方式以及开关的位置是关键。
6.【答案】C
【解析】解：A、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的折射形成的，故A不符合题意；
B、水中倒影是由于光的反射现象形成的平面镜成像，故B不符合题意；
C、墙上手影是由于光沿直线传播形成的，故C符合题意；
D、海市蜃楼是由光的折射形成的，故D不符合题意。
故选：C。
(1)光在同一均匀介质中沿直线传播，光沿直线传播的实例有：小孔成像、激光准直、影子(手影、皮影戏、日晷)、日食和月食等；
(2)光射到介质界面上会发生反射，光的反射形成的现象有：平面镜成像、水中的倒影、凹面镜成像；
(3)光从一种介质斜射入另一种介质或介质不均匀，光的传播方向就会发生改变，这是光的折射，光的折射形成的现象有：海市蜃楼的形成、放在有水的碗中的筷子看起来好像变折了、放大镜、池水看起来变浅等。
一般来说：见到影子、日月食、小孔成像就联系到光的直线传播原理；见到镜子、倒影、潜望镜就联系到光的反射原理；见到水中的物体，隔着玻璃或透镜看物体就联系到光的折射原理。
7.【答案】B
【解析】解：磁力锁关闭时，电路接通磁铁有磁性吸住铁片，大门锁住。当刷卡或按一下开关，即可切断电路，磁力锁失去磁性，可将门打开，由此可知，电磁铁的工作原理是电流的磁效应；
A、扬声器的工作原理是磁场对通电导体有力的作用，故A错误；
B、电铃的主要部件是电磁铁，利用了电流的磁效应，故B正确；
CD、动圈式话筒和手摇发电机的工作原理是电磁感应现象，故CD错误。
故选：B。
电磁铁通电后具有磁性，断电后无磁性，电磁铁的工作原理是电流的磁效应；分析各个选项的工作原理，得出答案。
本题考查了电磁铁的应用、电磁感应现象、通电导体在磁场中受力运动等知识，难度不大。
8.【答案】D
【解析】解：A、“人造太阳”提供的能源能转化为人们所使用的电能，故A错误；
B、该装置中利用的超导体不能用作电加热器，故B错误；
C、该装置所使用的原料储量丰富，虽然是取之不竭，最终也会用完，所以人们需节约能源，故C错误；
D、该装置利用了核聚变，核电站利用了核裂变，故D正确。
故选：D。
(1)能量之间在一定条件下可以相互转化；
(2)根据焦耳定律Q=I2Rt，若导体的电阻为0，则导体不会发热；
(3)任何能源都有一定的限度，所以在利用能源的过程中，不仅要注意保护环境，还要注意节约能源；
(4)获得核能的两种途径：核裂变和核聚变。
本题考查了能量的转化、超导体的特点与作用、能源危机和节约能源、核能的利用等，属于基础性题目。
9.【答案】C
【解析】解：A、四旋翼无人机是利用物体间力的作用是相互的原理来飞行的，故A错误；
B、旋翼无人机在水平方向上匀速喷洒消毒液的过程中，速度不变，高度不变，质量减小，动能和势能减小，机械能减小，故B错误；
C、地面工作人员通过电磁波控制无人机，故C正确；
D、若无人机结束喷洒，竖直匀速下降过程中，升力等于总重力，故D错误。
故选：C。
(1)旋翼无人飞机是利用物体间力的作用是相互的原理来工作的。
(2)动能与质量和速度有关，重力势能与质量和高度有关，动能和势能统称机械能。
(3)电磁波可以传递信息。
(4)无人机匀速运动时，升力和重力是一对平衡力。
本题主要考查的是升力、平衡力、机械能等知识，关键是知道喷晒消毒液的过程中，质量在不断减小。
10.【答案】B
【解析】解：
A、地面对足球的支持力和足球对地面的压力是作用在不同物体上的两个力，所以不是一对平衡力，故A错误。
B、足球鞋底带有鞋钉，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦，故B正确。
C、踢出去的足球，继续向前运动，是因为足球具有惯性；惯性是物体本身的一种性质，不是力，不能说受到惯性力的作用，故C错误。
D、地上滚动的足球停下来是因为受到了摩擦力的缘故，说明力改变了物体的运动状态，物体运动不需要力来维持，故D错误。
故选：B。
(1)处于平衡状态的物体受到的力是平衡力。二力平衡的条件：大小相等，方向相反，作用在同一条直线上，两个力作用在同一个物体上。
(2)增大摩擦力的方法：在接触面的粗糙程度一定时，增大压力，在压力一定时，增大接触面的粗糙程度；
(3)一切物体都具有保持原来运动状态不变的性质，叫惯性，惯性大小只与物体的质量有关；
(4)力是改变物体运动状态的原因。
该题考查了相互作用力和平衡力的区别、力与运动的关系、增大摩擦力的方法、惯性的理解与应用，要学会结合物理知识解释一些生活现象。
11.【答案】C
【解析】
【分析】
本题利用了物体带电现象、流体压强、分子间的作用力和大气压的存在来解释一些现象。一个“吸”字，包含不同的物理规律，要注意区分。
(1)大气压在生活中有很广泛的应用，如：吸饮料、钢笔吸墨水、吸盘式挂钩等等；
(2)分子之间存在着引力和斥力；
(3)根据摩擦起电现象和带电物体的性质分析；
(4)流体流速越快的地方其压强就越小。
【解答】
解：头发摩擦过的塑料尺能“吸”起纸屑，这是因为带电的玻璃棒可以吸引轻小物体；
A、挤压后的塑料吸盘“吸”在瓷砖上，是因为在外界大气压的作用下，将吸盘压在瓷砖上，故A错误；
B、削平的铅柱压紧后能“吸”在一起，因为分子间有引力，故B错误；
C、干手搓开的新塑料袋“吸”在手上，因为塑料袋摩擦起电后带静电，会吸引轻小物体，故C正确；
D、行驶的汽车，车外的空气流速快，压强小，车内的空气流速小、压强大，压强差就把窗帘压向窗外，故D错误。
故选：C。
12.【答案】C
【解析】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
①当电路中接入R1，滑动变阻器接入电路中的电阻最大时，电压表的示数最大，
a.若电压表的量程为0～3V，则电压表的最大示数U2大=3V，
因串联电路中的总电压等于各分电压之和，所以，R1两端的电压：U1小=U−U2大=18V−3V=15V，
因串联电路中各处的电流相等，所以，电路中的电流：I小=U1小R1=U2大R2大，即15VR1=3V50Ω，解得：R1=250Ω；
当变阻器接入电路中的电阻为零时，电路中的电流：I′=UR1=18V250Ω=0.072A，
即滑动变阻器可以接入电路中的电阻为零，电路安全，这与R2小=8Ω矛盾，故此种情况不可能；
b.若电压表的量程为0～15V，则电压表的最大示数U2大=15V，
因串联电路中的总电压等于各分电压之和，所以，R1两端的电压：U1小=U−U2大=18V−15V=3V，
因串联电路中各处的电流相等，所以，电路中的电流：I小=U2大R2大=15V50Ω=0.3A，
由欧姆定律可知：R1=U1小I小=3V0.3A=10Ω，
当滑动变阻器接入电路中的电阻为最小8Ω时，电路中的最大电流：I大=UR1+R2小=18V10Ω+8Ω=1A>0.6A，即电路中的最大电流为1A，
所以，电流表的量程为0～3A，电路中的最大电流应是指滑动变阻器允许通过的最大电流，即滑动变阻器允许通过的最大电流为1A，故①④错误，②正确；
②用定值电阻R0替换R1后，再移动滑动变阻器的滑片，滑动变阻器的电阻变化范围变为3欧～60欧，
则R2小′=3Ω时，电路中的电流达到滑动变阻器允许通过的最大电流1A，即I大=1A，
由I=UR可知此时电压表的最小示数：U2小=I大R2小′=1A×3Ω=3V；
此时电路总电阻R总小=UI大=18V1A=18Ω，
根据串联电路的总电阻等于各电阻之和可知：R0=R总小−R2小′=18Ω−3Ω=15Ω，
当R2大′=60Ω时，电路中的电流：I小′=UR0+R2大′=18V15Ω+60Ω=0.24A，
电压表的示数：U2大′=I小′R2大′=0.24A×60Ω=14.4V<15V，电路安全，故③正确。
故选：C。
由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
①当滑动变阻器接入电路中的电阻最大时，电压表的示数最大，假设电压表的量程为0～3V，则电压表的最大示数3V，根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出R1的阻值，然后根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后判断出接入电路中的电阻是否可以为零；
假设电压表的量程为0～15V，则电压表的最大示数为15V，同理求出R1的阻值，再根据欧姆定律求出R2在阻值为8Ω时的电流，则最大电流为滑动变阻器允许通过的最大电流，进一步确定电流表量程；
②用定值电阻R0替换R1后，滑动变阻器接入电路中的电阻最小时电路中的电流为滑动变阻器的最大电流，根据欧姆定律即可求出电压表的最小示数；
根据欧姆定律和电阻的串联即可求出R0的阻值，再根据电阻的串联和欧姆定律求出变阻器接入电路中的电阻为60Ω时电路中的电流，利用欧姆定律求出电压表的最大示数，确定电流是否安全。
本题考查了串联电路的特点和欧姆定律的灵活应用，正确的判断出电压表的量程是解题的关键，要注意电路中的最大电流应为滑动变阻器允许通过的最大电流，而不是电流表允许通过的最大电流。
13.【答案】小明或汽车 36
【解析】解：小明同学乘汽车回农村看望爷爷奶奶，觉得老家的房子离他越来越近，房子和小明(汽车、座椅等)之间发生了位置的改变，房子离小明更近了是以小明或(汽车、座椅等)为参照物；
t=30min=0.5h，v=20m/s=72km/h，
根据v=st可知，这段时间汽车行驶的路程为：
s=vt=72km/h×0.5h=36km。
故答案为：小明或汽车；36。
解答此题的关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的；
知道汽车的速度和时间，根据s=vt求出路程。
此题主要考查学生对参照物的选择、运动和静止的相对性的理解和掌握，研究同一物体的运动状态，如果选择不同的参照物，得出的结论可以不同，但都是正确的结论。
14.【答案】1.428×106 50
【解析】解：(1)木炭完全燃烧放出的热量：
Q放=m木炭q=84×10−3kg×3.4×107J/kg=2.856×106J，
(2)由题知，Q吸=50%Q放=50%×2.856×106J=1.428×106J，
由Q吸=cmΔt可得：
Δt=Q吸cm=1.428×106J4.2×103J/(kg⋅℃)×17kg=20℃；
因此水的末温为：t=t0+Δt=30℃+20℃=50℃。
故答案为：1.428×106；50。
(1)利用Q放=mq求出木炭完全燃烧放出的热量；
(2)已知水吸收的热量，知道水的比热容和水初温，利用吸热公式可求出水的末温。
本题综合考查了热量计算公式的应用和燃料燃烧放出热量的计算，利用好Q吸=50%Q放是关键，因条件已给出，难度不大。
15.【答案】10 4V
【解析】解：
(1)根据图象可知，R的电流与电压成正比，即R为定值电阻，电阻R两端的电压为6V时，通过电阻R的电流为0.6A，由I=UR可得，电阻R的阻值：R=URIR=6V0.6A=10Ω，
(2)由电路图可知，电阻R和灯泡L串联，电流表测电路中的电流，
串联电路中各处的电流相等，由图象可知，电流I=0.3A时，UL=1V，U′R=3V，
则电源电压：U=UL+U′R=1V+3V=4V；
故答案为：10；4V。
由图示图象求出电阻两端电压与对应的电流，然后由欧姆定律求出电阻阻值；
由图示图象求出电流对应的电阻与灯泡两端电压，然后由串联电路特点求出电源电压。
本题考查串联电路的特点和欧姆定律的应用，属于中档题。
16.【答案】机械 可再生
【解析】解：(1)潮汐发电是利用电磁感应现象原理制成发电机来发电的；发电过程中把海水的机械能转化为电能；
(2)潮汐能可以源源不断的获得，属于可再生能源。
故答案为：机械；可再生。
(1)发电过程中把海水的机械能转化为电能；
(2)能从自然界源源不断获得的能源是可再生能源。
本题考查了能量的转化、能源的分类，难度不大，读懂题意是解题的关键。
17.【答案】解：O点为杠杆的支点，从支点O向拉力F的作用线作垂线段，即为F的力臂L，如图所示：
【解析】力臂是支点到力的作用线的距离，据此可作出拉力F的力臂。
此题考查了力臂的画法，理解力臂的概念是解题的关键，属于基础题。
18.【答案】解：安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线；
灯泡接法：火线首先接入开关，然后再接到灯泡顶端的金属点，零线直接与灯泡的螺旋套相连；电路图如下图所示：
【解析】(1)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
(2)电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
本题考查了家庭电路中的电灯、开关、插座的连接；家庭电路中，不但考虑用电器的正常使用，更要考虑使用的安全性。
19.【答案】同一高度 照相机 35
【解析】解：(1)为了使像成在光屏中央，应调节烛焰、凸透镜、光屏三者的中心大致在同一高度上；
(2)当他将三个元件移动到如图所示的位置时，光屏上恰好出现了烛焰清晰的像，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，照相机就是利用此原理制成的；
(3)如图，此时保持蜡烛和光屏不动，根据在光的折射中，光路是可逆的，将凸透镜移动到35cm刻度处，此时物距等于原来的像距，像距等于原来的物距，仍能在光屏上成清晰的像。
故答案为：(1)同一高度；(2)照相机；(3)35。
(1)为了使像成在光屏中央，应调节烛焰、凸透镜、光屏三者的中心大致在同一高度上；
(2)根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，照相机就是利用此原理制成的；
(3)在光的折射中，光路是可逆的。
此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
20.【答案】左 取下最小的砝码后向右移动游码，使天平水平平衡 1.1×103 ②③①④
【解析】解：(1)使用天平时，应该先将游码调零，指针指在分度盘的右侧，应该向左调节平衡螺母使天平平衡；
(2)当小明将砝码盒中最小的砝码放入右盘后，横梁指针偏向分度盘的右侧，说明右盘中砝码的总质量略大于左盘中物体的质量，此时应该取下最小的砝码后向右移动游码，使天平水平平衡；
(3)量筒分度值为2mL，则量筒中液体的体积为：V=50mL=50cm3；
在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g；
烧杯和酸奶的总质量是m1=20g+50g+20g+2g=92g；
烧杯中酸奶的质量为：m=m1−m2=92g−37g=55g，
酸奶的密度为：ρ=mV=55g50cm3=1.1g/cm3=1.1×103kg/m3。
(4)若先测烧杯与酸奶的总质量，再将酸奶倒入量筒测体积，最后测烧杯的质量，这样既不影响酸奶体积的测量，同时烧杯中残留酸奶也不会影响质量的测量结果，洗衣液的密度比较精确，因此合理的实验顺序应为②③①④。
故答案为：(1)左；(2)取下最小的砝码后向右移动游码，使天平水平平衡；(3)1.1×103；(4)②③①④。
(1)使用天平时，应该先将游码调零，然后向较高的一侧调节平衡螺母使天平平衡；
(2)在称量过程中，应通过加减砝码或移动游码的方法来使天平平衡；
(3)根据量筒的分度值读数；已知烧杯和酸奶的质量，烧杯的质量，可以得到烧杯中酸奶的质量；已知酸奶的质量和体积，利用公式ρ=mV求出酸奶的密度；
(4)在测液体密度时，烧杯中的液体向外倒的过程中，烧杯壁一定要粘液体，所以不能全部倒出，将会带来实验误差，在做实验时，必须考虑烧杯壁粘液体的问题；分析实验步骤中对酸奶的体积测量结果造成了影响，可确定对密度的影响，并可据此调节实验顺序。
通过此实验考查了天平、量筒的读数、密度的计算、以及正确分析实验过程中产生的误差，对实验误差的分析及操作顺序的合理安排是我们应该关注的重点。
21.【答案】灯泡断路 右 0.6 U−U额 U额⋅U1R0
【解析】解：(1)闭合开关灯泡不亮，电流表无示数，说明电路可能断路；电压表明显偏转，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障是灯泡断路；
(2)排除故障后，移动变阻器的滑片到某一位置时，电压表的示数为1V，小于灯泡额定电压2.5V，要测灯泡额定功率，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端的电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将变阻器的滑片向右滑动，直到电压表的示数为2.5V时为止，此时电流表的示数如图乙，电流表选用小量程，分度值0.02A，其示数为0.24A，则小灯泡额定功率为：
PL=ULIL=2.5V×0.24A=0.6W；
(3)实验步骤：
①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片，使电压表示数为U−U额；
②闭合开关S、S2，断开开关S1，滑动变阻器的滑片不动，读出电压表示数为U1；
③在步骤①中，灯L、R0、滑动变阻器R三者串联，此时电压表测定值电阻R0和滑动变阻器两端的总电压，根据串联电路电压的规律，电压表的示数为U′=U−U额时，灯泡正常发光；
在步骤②中，灯L、R0、滑动变阻器R三者仍串联，电压表测定值电阻R0两端电压，因此时各电阻的大小和电压不变，灯仍正常工作，
则通过R0的电流为：
I0=U1R0，由于串联电路电路处处相等，则通过灯的电流大小等于通过R0的电流大小，即I额=I0=U1R0，
则小灯泡额定功率的表达式为：
P额=U额I额=U额⋅U1R0。
故答案为：(1)灯泡断路；(2)右；0.6；(3)①U−U额；③U额⋅U1R0。
(1)闭合开关灯泡不亮，电流表无示数，说明电路可能断路；电压表明显偏转，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
(2)比较电压表示数与灯泡额定电压大小，根据串联电路电压规律和分压原理确定滑动变阻器滑片移动方向；根据电流表选用量程确定分度值读数，利用P=UI求出灯泡的额定功率；
(3)要测灯的额定功率，首先使灯正常发光，先将电压表与定值电阻R0和滑动变阻器并联，通过移动滑片的位置，电压表的示数为U′=U−U额；保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路的电流规律，由欧姆定律可求出灯的额定电流，根据P=UI可求出灯的额定功率。
本题测小灯泡的额定功率实验，考查了电路故障、实验操作、功率的计算及设计实验方案测功率的能力。
22.【答案】解：(1)每个积木的重力G=mg=0.02kg×10N/kg=0.2N；
(2)叠起来的积木对地面产生的压力F=G10=10×0.2N=2N，
叠起来的积木对地面产生的压强p=FS=2N0.04m×0.04m=1250Pa；
(3)把10个积木叠起来，相当于把重为2N的物体最少提高h=12×(10×4cm)−12×4cm=18cm=0.18m，
克服积木的重力做的功W=Gh=2N×0.18m=0.36J。
答：(1)每个积木的重力为0.2N；
(2)叠起来的积木对地面产生的压强为1250Pa；
(3)弟弟把10个积木叠起来，最少要克服积木的重力做的功为0.36J。
【解析】(1)根据G=mg计算每个积木的重力；
(2)叠起来的积木对地面产生的压力等于总重力，根据p=FS计算压强；
(3)把10个积木当成一个整体，叠起来重心上升的高度为总高度的一半减去原来重心的高度，根据W=Gh计算克服重力做的功。
本题考查了重力、压强、功的计算，属于基础题，知道把10个积木当成一个整体，叠起来重心上升的高度为总高度的一半减去原来重心的高度，是解答(3)的关键。
23.【答案】解：(1)由图可知，水泵正常工作时电压为220V，
由P=UI可得正常工作时通过的电流是：I1=PU1440W220V=2A；
(2)长方体的体积：V=Sh=0.02m2×1m=0.02m3，
长方体浸没在水中，其排开水的体积：V排=V=0.02m3，
则长方体受到的浮力：F浮=ρ水gV排=1.0×103kg/m3×10N/kg×0.02m3=200N；
(3)水面离顶部还有0.05m时长方体受到的浮力：F浮1=ρ水gV排1=1.0×103kg/m3×10N/kg×0.02m2×(1m−0.05m)=190N；
此时压敏电阻受到的压力：F压=F浮−G=190N−5N=185N，由表可知，R压=17Ω，
根据欧姆定律可得电路总电阻：R总=UI=12V0.5A=24Ω，
则定值电阻的阻值：R0=R总−R压=24Ω−17Ω=7Ω，
此时R0的功率：P0=I2R0=(0.5A)2×7Ω=1.75W。
答：(1)若水泵的额定功率为440W，正常工作时通过的电流是2A；
(2)储水箱装满水时长方体所受浮力大小为200N；
(3)只调整R0的大小，使水面离顶部还有0.05m时，水泵停止给水箱抽水，此时R0的功率为1.75W。
【解析】(1)已知水泵正常工作时电压和水泵的额定功率，利用P=UI可求其正常工作时通过的电流；
(2)长方体浸没在水中，排开水的体积等于其自身体积，利用F浮=ρgV排求出其受到的浮力；
(3)利用F浮=ρgV排求出水面离顶部还有0.05m时长方体受到的浮力，根据力的合成求出此时压敏电阻受到的压力，根据表格数据得出压敏电阻R的阻值，再根据欧姆定律变形公式求出电路中的总电阻，进而可求定值电阻的阻值，根据P=I2R计算此时R0的功率。
本题考查串联电路特点、欧姆定律、电功率公式、阿基米德原理的灵活运用。
2023年湖南省岳阳“三县六区”中考物理二模试卷
一、单选题（本大题共12小题，共36.0分）
1. “五一”假期上来后，岳阳市城区的体育中考陆续进行。江心月同学得到了如下考场中的数据，其中最符合实际的是( )
A. 男生跑1000米平均速度大约为10m/s B. 某中学生身高为1.7cm
C. 一个男生质量约为50kg D. 田径场上中午的温度为10℃
2. 央视《国家宝藏》节目中的贾湖骨笛是以鹤治理类鸟的翅膀骨头制成的，如图所示，它是世界上最早的可吹奏的乐器，比古埃及出现的笛子要早2000年，关于骨笛的说法正确的是( )
A. 吹奏的笛声是由笛子振动发出的
B. 悠扬的笛声可以在真空中传播
C. 按住不同的笛孔发出声音的音调不同
D. 为了不影响邻居，吹奏骨笛时将房间的窗户关闭，这是在人耳处减弱噪声
3. 如图所示，是疫情期间喷洒酒精消毒。下列说法正确的是( )
A. 喷洒出的雾状酒精是气体
B. 喷在手上酒精汽化后，手的内能增加
C. 教室中弥漫着酒精的气味是扩散现象
D. 酒精可以燃烧，没有使用酒精作为汽车的燃料是因为酒精的比热容小
4. “二十四节气”被誉为“中国古代第五大发明”，已正式列入联合国教科文组织人类非物质文化遗产代表作名录。下列有关部分节气包含的物理知识的解释正确的是( )
A. 白露：天气转凉，露凝而白，露的形成过程是汽化现象
B. 寒露：露水已寒，将要结冰，水结冰的过程是凝固现象
C. 霜降：天气渐冷，开始有霜，霜的形成过程是凝固现象
D. 大雪：降雪增多，渐有积雪，积雪消融过程需要放热
5. 有一种代步工具电动平衡车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯亮起，平衡车处于待机状态，再当人站在平衡车上时开关S2自动闭合，电动机才能启动，开始运动；S1断开时，人站在平衡车上，电动机也不能启动。下列电路设计符合上述要求的是( )
A. B. C. D.
6. 下列现象能说明光沿直线传播的是( )
A. 空中彩虹 B. 水中倒影 C. 墙上手影 D. 海市蜃楼
7. 如图所示是一款磁力锁，这种磁力锁关闭时，电路接通磁铁有磁性吸住铁片，大门锁住。当刷卡或按一下开关，即可切断电路，磁力锁失去磁性，可将门打开。磁力锁与下列哪个物品工作原理相同( )
A. 扬声器 B. 电铃
C. 话筒 D. 手摇发电机
8. 中国研究的有“人造太阳”之称的全超导托卡马克核聚变实验装置(EAST)实现1056秒超长放电，创造了新纪录。“人造太阳”是一种能提供清洁能源的可控核聚变的机器，且使用的原料储量丰富，对人类发展意义重大。下列说法正确的是( )
A. “人造太阳”提供的能源永远不可能转化为人们所使用的电能
B. 该装置中利用的超导体可以用作电加热器
C. 该装置所使用的原料储量丰富，几乎是取之不竭，所以人们无需节约能源
D. 该装置利用了核聚变，核电站利用了核裂变
9. 疫情期间，很多地方利用无人机喷洒消毒液杀菌消毒。一架四旋翼无人机正沿水平方向匀速飞行喷洒消毒液，若不计空气阻力，下列说法正确的是( )
A. 无人机利用气压差产生升力的原理飞行
B. 喷洒消毒液的过程中，无人机的机械能不变
C. 地面工作人员通过电磁波控制无人机
D. 若无人机结束喷洒，竖直匀速下降过程中，升力小于总重力
10. 2022年世界杯阿根廷夺冠，梅西终于捧起大力神杯，如图是梅西在足球场上的场景，下列说法正确的是( )
A. 若足球静止，则地面对足球的支持力和足球对地面的压力是一对平衡力
B. 足球鞋底有鞋钉是为了增大摩擦力
C. 梅西踢出去的足球继续向前飞行，是因为足球受到惯性力的作用
D. 在草坪上滚动的足球，不踢它就会慢慢停下来，说明运动需要力来维持
11. 与头发摩擦过的塑料尺能“吸”起纸屑。下列现象中”吸”的物理原理与其相同的是( )
A. 挤压后的塑料吸盘“吸”在瓷砖上 B. 削平的铅柱挤压后会“吸”在一起
C. 干手搓开的新塑料袋“吸”在手上 D. 行驶的汽车的窗帘被“吸”出窗外
12. 如图所示的电路中，电源电压为18V，R1为定值电阻，R2为滑动变阻器，移动滑片电路中的电流能达到0.6A。在确保电路安全的情况下，移动滑动变阻器的滑片，滑动变阻器的阻值变化范围为8Ω～50Ω；用定值电阻R0替换R1后，再移动滑动变阻器的滑片，滑动变阻器的阻值变化范围为3Ω～60Ω，下列说法正确的是( )
①电流表的量程为0.6A，电压表量程为15V
②R1的阻值为10Ω
③R0的阻值为15Ω
④滑动变阻器的规格为“60Ω 0.6A”
A. ①②③ B. ②③④ C. ②③ D. ③④
二、填空题（本大题共4小题，共16.0分）
13. 小明同学乘汽车回农村看望爷爷奶奶，马上到家了，心情舒畅的小明觉得老家的房子离他越来越近，房子离他更近是以______ 为参照物。他乘车以20m/s的速度匀速行驶30min，这段时间汽车行驶了______ km。
14. 出于对安全和环保的考虑，岳阳市政府为喜爱户外烧烤的市民提供了专门的场所。烧烤的主要原料是木炭，已知它的热值是3.4×107J/kg，那么84g的木炭完全燃烧放出______ J热量，如果这些热量50%被水吸收，则使初温为30℃，质量为17kg的水，温度升高到______ ℃[水的比热容为4.2×103J/(kg⋅℃)]。
15. 如图所示是电阻R和灯泡L的I−U图象，由图甲可知，电阻R的阻值是______ Ω，将电阻R和灯泡L接在图乙电路中，开关S闭合，电流表示数为0.3A，则电源电压为______ 。
16. 潮汐能的主要利用方式是潮汐发电，潮汐发电是水力发电的一种。在有条件的海湾或有潮汐的河口建筑堤坝、闸门和厂房，围成水库，水库水位与外海潮位之间形成一定的潮差，从而可驱动水轮发电机组发电，如图所示是潮汐发电的原理图。与普通的水力发电的不同在于海水与河水相比，海水落差不大，但流量较大，并且呈间歇性。潮汐发电是利用电磁感应原理制成发电机来发电的，发电过程中把海水的______ 能转化为电能，潮汐能属于______ (选填“可再生”或“不可再生”)能源。
三、作图题（本大题共2小题，共6.0分）
17. 如图所示，O点为杠杆OA的支点，拉力F作用在杠杆A点上，请作出拉力F的力臂。
18. 把三孔插座、带有开关的电灯正确地连入图中的家庭电路中。
四、实验探究题（本大题共3小题，共24.0分）
19. 某小组同学利用如图所示的装置，做“探究凸透镜成像规律”的实验。
(1)为使像位于光屏的中央，应调节烛焰、凸透镜、光屏三者的中心大致在______ 上。
(2)当他将三个元件移动到如图所示的位置时，光屏上恰好出现了烛焰清晰的像，利用该成像规律制成的光学仪器是______ (选填“放大镜”“投影仪”或“照相机”)
(3)如图，此时保持蜡烛和光屏不动，将凸透镜移动到______ cm刻度处时，仍能在光屏上成清晰的像。
20. 小明想知道家里洗衣液的密度，于是与小华一起用天平和量筒做了如下实验：
(1)将天平放在水平台上，将游码归零，发现指针指在分度盘的右侧，应将平衡螺母向______ 调，直到天平平衡。
(2)天平调平衡后，将适量的洗衣液倒入烧杯中，并用天平测量烧杯和液体的总质量，通过加减砝码的一番操作，当小明将砝码盒中最小的砝码放入右盘后，横梁指针偏向分度盘的右侧，接下来他应该______ 。
(3)调节天平平衡后，他们进行了以下实验：
①用天平测出烧杯的质量为37g。
②往烧杯中倒入适量的洗衣液，测出烧杯和洗衣液的总质量如图甲所示。
③将烧杯中的洗衣液全部倒入量筒中，洗衣液的体积如图乙所示。
④实验测得洗衣液的密度是______ kg/m3。
(4)实验结束后，小敏指出，以上实验过程中，烧杯中会残留部分洗衣液导致所测密度偏大，要精确的测量洗衣液的密度，步骤(3)中实验顺序排列合理的是______ (只写①②③④的序号)。
21. 小刚在实验室利用图甲所示的实验装置测量额定电压为2.5V，电阻约为10Ω，小灯泡的额定功率(电源电压恒定)。实验步骤如下：
(1)正确连接电路如图甲，闭合开关灯泡不亮，电流表无示数，电压表明显偏转，故障是______ (选填“灯泡短路”或“灯泡断路”、“滑动变阻器断路”)。
(2)排除故障后，移动变阻器的滑片到某一位置时，电压表的示数为1V，此时应将变阻器的滑片向______ (选填“左”或“右”)滑动，直到电压表的示数为2.5V时为止，此时电流表的示数如图乙，小灯泡的额定功率为______ W
(3)小君同学想测量额定电压为U额的小灯泡的额定功率，但发现电流表已经损坏，于是他找来了两个开关和一个阻值为R0的定值电阻，设计了如图丙所示的电路。已知电源电压恒为U(U>U额)，请完成下面的实验步骤。
①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片，使电压表示数为______ ；
②闭合开关S、S2，断开开关S1，滑动变阻器的滑片不动，读出电压表示数为U1；
③小灯泡额定功率的表达式为P额= ______ 。
五、计算题（本大题共2小题，共18.0分）
22. “五一”长假，读初三的李毅同学可以抽时间陪弟弟一起玩，他们一起在阳台上玩起了堆积木的游戏，在李毅同学的指导下，读幼儿园的弟弟可以把10个边长为4cm，质量为20g的正方体积木逐个叠起来。求：
(1)每个积木的重力。
(2)叠起来的积木对地面产生的压强。
(3)弟弟把10个积木叠起来，最少要克服积木的重力做多少功。
23. 为节约用水，小华为农场的储水箱设计了一个自动抽水控制装置，如图所示，水箱高为1m，容积为0.8m3。在空水箱底部竖直放置一重5N的长方体，长方体高为1m、底面积为0.02m2，上端通过绝缘轻杆与控制电路的压敏电阻R接触，此时压敏电阻受到的压力为零。压敏电阻R的阻值随压力F的增大而减小，部分数据如表，控制电路的电源电压U=12V，定值电阻R0为保护电阻，当控制电路的电流I≥0.5A时，电磁铁将衔铁吸合，工作电路断开泵停止给储水箱抽水。(g取10N/kg)
压力F/N
180
185
190
195
200
压敏电阻R/Ω
18
17
16
14
12
(1)若水泵的额定功率为440W，正常工作时通过的电流是多少？
(2)储水箱装满水时长方体所受浮力大小为多少？
(3)为了更加安全的工作，小华通过反复试验，只调整R0的大小，使水面离顶部还有0.05m时，水泵停止给水箱抽水，求此时R0的功率。
答案和解析
1.【答案】C
【解析】解：A、男生跑1000米平均速度大约为4m/s，故A错误；
B、某中学生身高约为1.7m，故B错误；
C、一个男生质量约为50kg，故C正确；
D、田径场上中午的温度约为36℃，故D错误；
故选：C。
根据生活常识对各选项进行判断。
本题是常识题，属于基础题。
2.【答案】C
【解析】解：A、吹奏的笛声是由空气柱振动发出的，故A错误；
B、声音的传播需要介质，真空不能传声，因此吹奏的笛声不可以在真空中传播，故B错误；
C、笛子演奏者吹笛子时空气柱振动会发出声音，用手指按压笛孔的不同位置控制空气柱的长度不同时，空气柱振动的快慢不同，所以会发出不同音调的声音，故C正确；
D、为了不影响邻居，吹奏骨笛时将房间的窗户关闭，这是在传播过程中减弱噪声，故D错误。
故选：C。
(1)笛子发声是利用空气柱振动；
(2)声音的传播需要介质，真空不能传声；
(3)声音是由物体的振动产生的；音调的高低与发声体振动快慢有关，物体振动越快，音调就越高；
(4)防治噪声的途径：在声源处减弱，在传播过程中减弱，在人耳处减弱。
本题考查了是声学的一道综合题，难度不大，要学会将物理知识与生活中的现象联系起来。
3.【答案】C
【解析】解：A、喷雾器的原理是高速气流通过吸管上方时，气体流速越大的地方压强越小，大气压会把液体压入气压小的地方从而被气流吹散，即喷洒出的雾状酒精是液体，故A错误；
B、酒精喷在手上，酒精汽化，由液态变为气态，吸收热量，手的温度降低，手的内能减少，故B错误；
C、教室中喷洒酒精后弥漫着酒精的气味，属于扩散现象，说明分子在永不停息地做无规则运动，故C正确；
D、酒精可以燃烧，没有使用酒精作为汽车的燃料是因为酒精的热值小，故D错误。
故选：C。
(1)流体在流速大的地方压强较小，在流速小的地方压强较大；
(2)由液态变为气态叫汽化；物体的内能跟温度有关，物体温度越高，物体的内能升高，物体的内能增加，物体温度降低，物体的内能减少；
(3)不同物质彼此接触时互相进入对方的现象叫扩散；
(4)酒精的热值较小。
本题考查了流体压强与流速的关系、汽化、内能、扩散以及热值，包含的知识点较多，熟练掌握基础知识是解答的关键。
4.【答案】B
【解析】解：A、露是空气中的水蒸气变成小水滴，是气态变成液态的过程，是液化现象，故A错误；
B、水结成冰，是液态变成固态的过程，是凝固现象，故B正确；
C、霜的形成，是空气中的水蒸气直接变成固态的过程，是凝华现象，故C错误；
D、积雪消融，是固态变成液态的过程，是熔化现象，熔化吸热，故D错误；
故选：B。
(1)气态变成液态的过程是液化现象；
(2)液态变成固态的过程是凝固现象；
(3)气态直接变成固态的过程是凝华现象；
(4)熔化吸收热量。
本题考察液化现象、凝固现象、凝华现象和熔化现象的概念。
5.【答案】A
【解析】解：S1闭合时指示灯亮起，平衡车处于待机状态，即电动机不工作；当开关S2自动闭合，电动机才能启动。说明指示灯与电动机互不影响，即两者是并联的，开关S1在干路上，S2在电动机支路上，由各选项电路图知，A符合要求。
故选：A。
根据开关闭合后指示灯和电动机的工作情况分析电路的连接情况，再选择合适的电路图。
本题考查电路的设计，根据题意正确分析指示灯和电动机的连接方式以及开关的位置是关键。
6.【答案】C
【解析】解：A、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的折射形成的，故A不符合题意；
B、水中倒影是由于光的反射现象形成的平面镜成像，故B不符合题意；
C、墙上手影是由于光沿直线传播形成的，故C符合题意；
D、海市蜃楼是由光的折射形成的，故D不符合题意。
故选：C。
(1)光在同一均匀介质中沿直线传播，光沿直线传播的实例有：小孔成像、激光准直、影子(手影、皮影戏、日晷)、日食和月食等；
(2)光射到介质界面上会发生反射，光的反射形成的现象有：平面镜成像、水中的倒影、凹面镜成像；
(3)光从一种介质斜射入另一种介质或介质不均匀，光的传播方向就会发生改变，这是光的折射，光的折射形成的现象有：海市蜃楼的形成、放在有水的碗中的筷子看起来好像变折了、放大镜、池水看起来变浅等。
一般来说：见到影子、日月食、小孔成像就联系到光的直线传播原理；见到镜子、倒影、潜望镜就联系到光的反射原理；见到水中的物体，隔着玻璃或透镜看物体就联系到光的折射原理。
7.【答案】B
【解析】解：磁力锁关闭时，电路接通磁铁有磁性吸住铁片，大门锁住。当刷卡或按一下开关，即可切断电路，磁力锁失去磁性，可将门打开，由此可知，电磁铁的工作原理是电流的磁效应；
A、扬声器的工作原理是磁场对通电导体有力的作用，故A错误；
B、电铃的主要部件是电磁铁，利用了电流的磁效应，故B正确；
CD、动圈式话筒和手摇发电机的工作原理是电磁感应现象，故CD错误。
故选：B。
电磁铁通电后具有磁性，断电后无磁性，电磁铁的工作原理是电流的磁效应；分析各个选项的工作原理，得出答案。
本题考查了电磁铁的应用、电磁感应现象、通电导体在磁场中受力运动等知识，难度不大。
8.【答案】D
【解析】解：A、“人造太阳”提供的能源能转化为人们所使用的电能，故A错误；
B、该装置中利用的超导体不能用作电加热器，故B错误；
C、该装置所使用的原料储量丰富，虽然是取之不竭，最终也会用完，所以人们需节约能源，故C错误；
D、该装置利用了核聚变，核电站利用了核裂变，故D正确。
故选：D。
(1)能量之间在一定条件下可以相互转化；
(2)根据焦耳定律Q=I2Rt，若导体的电阻为0，则导体不会发热；
(3)任何能源都有一定的限度，所以在利用能源的过程中，不仅要注意保护环境，还要注意节约能源；
(4)获得核能的两种途径：核裂变和核聚变。
本题考查了能量的转化、超导体的特点与作用、能源危机和节约能源、核能的利用等，属于基础性题目。
9.【答案】C
【解析】解：A、四旋翼无人机是利用物体间力的作用是相互的原理来飞行的，故A错误；
B、旋翼无人机在水平方向上匀速喷洒消毒液的过程中，速度不变，高度不变，质量减小，动能和势能减小，机械能减小，故B错误；
C、地面工作人员通过电磁波控制无人机，故C正确；
D、若无人机结束喷洒，竖直匀速下降过程中，升力等于总重力，故D错误。
故选：C。
(1)旋翼无人飞机是利用物体间力的作用是相互的原理来工作的。
(2)动能与质量和速度有关，重力势能与质量和高度有关，动能和势能统称机械能。
(3)电磁波可以传递信息。
(4)无人机匀速运动时，升力和重力是一对平衡力。
本题主要考查的是升力、平衡力、机械能等知识，关键是知道喷晒消毒液的过程中，质量在不断减小。
10.【答案】B
【解析】解：
A、地面对足球的支持力和足球对地面的压力是作用在不同物体上的两个力，所以不是一对平衡力，故A错误。
B、足球鞋底带有鞋钉，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦，故B正确。
C、踢出去的足球，继续向前运动，是因为足球具有惯性；惯性是物体本身的一种性质，不是力，不能说受到惯性力的作用，故C错误。
D、地上滚动的足球停下来是因为受到了摩擦力的缘故，说明力改变了物体的运动状态，物体运动不需要力来维持，故D错误。
故选：B。
(1)处于平衡状态的物体受到的力是平衡力。二力平衡的条件：大小相等，方向相反，作用在同一条直线上，两个力作用在同一个物体上。
(2)增大摩擦力的方法：在接触面的粗糙程度一定时，增大压力，在压力一定时，增大接触面的粗糙程度；
(3)一切物体都具有保持原来运动状态不变的性质，叫惯性，惯性大小只与物体的质量有关；
(4)力是改变物体运动状态的原因。
该题考查了相互作用力和平衡力的区别、力与运动的关系、增大摩擦力的方法、惯性的理解与应用，要学会结合物理知识解释一些生活现象。
11.【答案】C
【解析】
【分析】
本题利用了物体带电现象、流体压强、分子间的作用力和大气压的存在来解释一些现象。一个“吸”字，包含不同的物理规律，要注意区分。
(1)大气压在生活中有很广泛的应用，如：吸饮料、钢笔吸墨水、吸盘式挂钩等等；
(2)分子之间存在着引力和斥力；
(3)根据摩擦起电现象和带电物体的性质分析；
(4)流体流速越快的地方其压强就越小。
【解答】
解：头发摩擦过的塑料尺能“吸”起纸屑，这是因为带电的玻璃棒可以吸引轻小物体；
A、挤压后的塑料吸盘“吸”在瓷砖上，是因为在外界大气压的作用下，将吸盘压在瓷砖上，故A错误；
B、削平的铅柱压紧后能“吸”在一起，因为分子间有引力，故B错误；
C、干手搓开的新塑料袋“吸”在手上，因为塑料袋摩擦起电后带静电，会吸引轻小物体，故C正确；
D、行驶的汽车，车外的空气流速快，压强小，车内的空气流速小、压强大，压强差就把窗帘压向窗外，故D错误。
故选：C。
12.【答案】C
【解析】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
①当电路中接入R1，滑动变阻器接入电路中的电阻最大时，电压表的示数最大，
a.若电压表的量程为0～3V，则电压表的最大示数U2大=3V，
因串联电路中的总电压等于各分电压之和，所以，R1两端的电压：U1小=U−U2大=18V−3V=15V，
因串联电路中各处的电流相等，所以，电路中的电流：I小=U1小R1=U2大R2大，即15VR1=3V50Ω，解得：R1=250Ω；
当变阻器接入电路中的电阻为零时，电路中的电流：I′=UR1=18V250Ω=0.072A，
即滑动变阻器可以接入电路中的电阻为零，电路安全，这与R2小=8Ω矛盾，故此种情况不可能；
b.若电压表的量程为0～15V，则电压表的最大示数U2大=15V，
因串联电路中的总电压等于各分电压之和，所以，R1两端的电压：U1小=U−U2大=18V−15V=3V，
因串联电路中各处的电流相等，所以，电路中的电流：I小=U2大R2大=15V50Ω=0.3A，
由欧姆定律可知：R1=U1小I小=3V0.3A=10Ω，
当滑动变阻器接入电路中的电阻为最小8Ω时，电路中的最大电流：I大=UR1+R2小=18V10Ω+8Ω=1A>0.6A，即电路中的最大电流为1A，
所以，电流表的量程为0～3A，电路中的最大电流应是指滑动变阻器允许通过的最大电流，即滑动变阻器允许通过的最大电流为1A，故①④错误，②正确；
②用定值电阻R0替换R1后，再移动滑动变阻器的滑片，滑动变阻器的电阻变化范围变为3欧～60欧，
则R2小′=3Ω时，电路中的电流达到滑动变阻器允许通过的最大电流1A，即I大=1A，
由I=UR可知此时电压表的最小示数：U2小=I大R2小′=1A×3Ω=3V；
此时电路总电阻R总小=UI大=18V1A=18Ω，
根据串联电路的总电阻等于各电阻之和可知：R0=R总小−R2小′=18Ω−3Ω=15Ω，
当R2大′=60Ω时，电路中的电流：I小′=UR0+R2大′=18V15Ω+60Ω=0.24A，
电压表的示数：U2大′=I小′R2大′=0.24A×60Ω=14.4V<15V，电路安全，故③正确。
故选：C。
由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
①当滑动变阻器接入电路中的电阻最大时，电压表的示数最大，假设电压表的量程为0～3V，则电压表的最大示数3V，根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出R1的阻值，然后根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后判断出接入电路中的电阻是否可以为零；
假设电压表的量程为0～15V，则电压表的最大示数为15V，同理求出R1的阻值，再根据欧姆定律求出R2在阻值为8Ω时的电流，则最大电流为滑动变阻器允许通过的最大电流，进一步确定电流表量程；
②用定值电阻R0替换R1后，滑动变阻器接入电路中的电阻最小时电路中的电流为滑动变阻器的最大电流，根据欧姆定律即可求出电压表的最小示数；
根据欧姆定律和电阻的串联即可求出R0的阻值，再根据电阻的串联和欧姆定律求出变阻器接入电路中的电阻为60Ω时电路中的电流，利用欧姆定律求出电压表的最大示数，确定电流是否安全。
本题考查了串联电路的特点和欧姆定律的灵活应用，正确的判断出电压表的量程是解题的关键，要注意电路中的最大电流应为滑动变阻器允许通过的最大电流，而不是电流表允许通过的最大电流。
13.【答案】小明或汽车 36
【解析】解：小明同学乘汽车回农村看望爷爷奶奶，觉得老家的房子离他越来越近，房子和小明(汽车、座椅等)之间发生了位置的改变，房子离小明更近了是以小明或(汽车、座椅等)为参照物；
t=30min=0.5h，v=20m/s=72km/h，
根据v=st可知，这段时间汽车行驶的路程为：
s=vt=72km/h×0.5h=36km。
故答案为：小明或汽车；36。
解答此题的关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的；
知道汽车的速度和时间，根据s=vt求出路程。
此题主要考查学生对参照物的选择、运动和静止的相对性的理解和掌握，研究同一物体的运动状态，如果选择不同的参照物，得出的结论可以不同，但都是正确的结论。
14.【答案】1.428×106 50
【解析】解：(1)木炭完全燃烧放出的热量：
Q放=m木炭q=84×10−3kg×3.4×107J/kg=2.856×106J，
(2)由题知，Q吸=50%Q放=50%×2.856×106J=1.428×106J，
由Q吸=cmΔt可得：
Δt=Q吸cm=1.428×106J4.2×103J/(kg⋅℃)×17kg=20℃；
因此水的末温为：t=t0+Δt=30℃+20℃=50℃。
故答案为：1.428×106；50。
(1)利用Q放=mq求出木炭完全燃烧放出的热量；
(2)已知水吸收的热量，知道水的比热容和水初温，利用吸热公式可求出水的末温。
本题综合考查了热量计算公式的应用和燃料燃烧放出热量的计算，利用好Q吸=50%Q放是关键，因条件已给出，难度不大。
15.【答案】10 4V
【解析】解：
(1)根据图象可知，R的电流与电压成正比，即R为定值电阻，电阻R两端的电压为6V时，通过电阻R的电流为0.6A，由I=UR可得，电阻R的阻值：R=URIR=6V0.6A=10Ω，
(2)由电路图可知，电阻R和灯泡L串联，电流表测电路中的电流，
串联电路中各处的电流相等，由图象可知，电流I=0.3A时，UL=1V，U′R=3V，
则电源电压：U=UL+U′R=1V+3V=4V；
故答案为：10；4V。
由图示图象求出电阻两端电压与对应的电流，然后由欧姆定律求出电阻阻值；
由图示图象求出电流对应的电阻与灯泡两端电压，然后由串联电路特点求出电源电压。
本题考查串联电路的特点和欧姆定律的应用，属于中档题。
16.【答案】机械 可再生
【解析】解：(1)潮汐发电是利用电磁感应现象原理制成发电机来发电的；发电过程中把海水的机械能转化为电能；
(2)潮汐能可以源源不断的获得，属于可再生能源。
故答案为：机械；可再生。
(1)发电过程中把海水的机械能转化为电能；
(2)能从自然界源源不断获得的能源是可再生能源。
本题考查了能量的转化、能源的分类，难度不大，读懂题意是解题的关键。
17.【答案】解：O点为杠杆的支点，从支点O向拉力F的作用线作垂线段，即为F的力臂L，如图所示：
【解析】力臂是支点到力的作用线的距离，据此可作出拉力F的力臂。
此题考查了力臂的画法，理解力臂的概念是解题的关键，属于基础题。
18.【答案】解：安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线；
灯泡接法：火线首先接入开关，然后再接到灯泡顶端的金属点，零线直接与灯泡的螺旋套相连；电路图如下图所示：
【解析】(1)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
(2)电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
本题考查了家庭电路中的电灯、开关、插座的连接；家庭电路中，不但考虑用电器的正常使用，更要考虑使用的安全性。
19.【答案】同一高度 照相机 35
【解析】解：(1)为了使像成在光屏中央，应调节烛焰、凸透镜、光屏三者的中心大致在同一高度上；
(2)当他将三个元件移动到如图所示的位置时，光屏上恰好出现了烛焰清晰的像，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，照相机就是利用此原理制成的；
(3)如图，此时保持蜡烛和光屏不动，根据在光的折射中，光路是可逆的，将凸透镜移动到35cm刻度处，此时物距等于原来的像距，像距等于原来的物距，仍能在光屏上成清晰的像。
故答案为：(1)同一高度；(2)照相机；(3)35。
(1)为了使像成在光屏中央，应调节烛焰、凸透镜、光屏三者的中心大致在同一高度上；
(2)根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，照相机就是利用此原理制成的；
(3)在光的折射中，光路是可逆的。
此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
20.【答案】左 取下最小的砝码后向右移动游码，使天平水平平衡 1.1×103 ②③①④
【解析】解：(1)使用天平时，应该先将游码调零，指针指在分度盘的右侧，应该向左调节平衡螺母使天平平衡；
(2)当小明将砝码盒中最小的砝码放入右盘后，横梁指针偏向分度盘的右侧，说明右盘中砝码的总质量略大于左盘中物体的质量，此时应该取下最小的砝码后向右移动游码，使天平水平平衡；
(3)量筒分度值为2mL，则量筒中液体的体积为：V=50mL=50cm3；
在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g；
烧杯和酸奶的总质量是m1=20g+50g+20g+2g=92g；
烧杯中酸奶的质量为：m=m1−m2=92g−37g=55g，
酸奶的密度为：ρ=mV=55g50cm3=1.1g/cm3=1.1×103kg/m3。
(4)若先测烧杯与酸奶的总质量，再将酸奶倒入量筒测体积，最后测烧杯的质量，这样既不影响酸奶体积的测量，同时烧杯中残留酸奶也不会影响质量的测量结果，洗衣液的密度比较精确，因此合理的实验顺序应为②③①④。
故答案为：(1)左；(2)取下最小的砝码后向右移动游码，使天平水平平衡；(3)1.1×103；(4)②③①④。
(1)使用天平时，应该先将游码调零，然后向较高的一侧调节平衡螺母使天平平衡；
(2)在称量过程中，应通过加减砝码或移动游码的方法来使天平平衡；
(3)根据量筒的分度值读数；已知烧杯和酸奶的质量，烧杯的质量，可以得到烧杯中酸奶的质量；已知酸奶的质量和体积，利用公式ρ=mV求出酸奶的密度；
(4)在测液体密度时，烧杯中的液体向外倒的过程中，烧杯壁一定要粘液体，所以不能全部倒出，将会带来实验误差，在做实验时，必须考虑烧杯壁粘液体的问题；分析实验步骤中对酸奶的体积测量结果造成了影响，可确定对密度的影响，并可据此调节实验顺序。
通过此实验考查了天平、量筒的读数、密度的计算、以及正确分析实验过程中产生的误差，对实验误差的分析及操作顺序的合理安排是我们应该关注的重点。
21.【答案】灯泡断路 右 0.6 U−U额 U额⋅U1R0
【解析】解：(1)闭合开关灯泡不亮，电流表无示数，说明电路可能断路；电压表明显偏转，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障是灯泡断路；
(2)排除故障后，移动变阻器的滑片到某一位置时，电压表的示数为1V，小于灯泡额定电压2.5V，要测灯泡额定功率，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端的电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将变阻器的滑片向右滑动，直到电压表的示数为2.5V时为止，此时电流表的示数如图乙，电流表选用小量程，分度值0.02A，其示数为0.24A，则小灯泡额定功率为：
PL=ULIL=2.5V×0.24A=0.6W；
(3)实验步骤：
①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片，使电压表示数为U−U额；
②闭合开关S、S2，断开开关S1，滑动变阻器的滑片不动，读出电压表示数为U1；
③在步骤①中，灯L、R0、滑动变阻器R三者串联，此时电压表测定值电阻R0和滑动变阻器两端的总电压，根据串联电路电压的规律，电压表的示数为U′=U−U额时，灯泡正常发光；
在步骤②中，灯L、R0、滑动变阻器R三者仍串联，电压表测定值电阻R0两端电压，因此时各电阻的大小和电压不变，灯仍正常工作，
则通过R0的电流为：
I0=U1R0，由于串联电路电路处处相等，则通过灯的电流大小等于通过R0的电流大小，即I额=I0=U1R0，
则小灯泡额定功率的表达式为：
P额=U额I额=U额⋅U1R0。
故答案为：(1)灯泡断路；(2)右；0.6；(3)①U−U额；③U额⋅U1R0。
(1)闭合开关灯泡不亮，电流表无示数，说明电路可能断路；电压表明显偏转，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
(2)比较电压表示数与灯泡额定电压大小，根据串联电路电压规律和分压原理确定滑动变阻器滑片移动方向；根据电流表选用量程确定分度值读数，利用P=UI求出灯泡的额定功率；
(3)要测灯的额定功率，首先使灯正常发光，先将电压表与定值电阻R0和滑动变阻器并联，通过移动滑片的位置，电压表的示数为U′=U−U额；保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路的电流规律，由欧姆定律可求出灯的额定电流，根据P=UI可求出灯的额定功率。
本题测小灯泡的额定功率实验，考查了电路故障、实验操作、功率的计算及设计实验方案测功率的能力。
22.【答案】解：(1)每个积木的重力G=mg=0.02kg×10N/kg=0.2N；
(2)叠起来的积木对地面产生的压力F=G10=10×0.2N=2N，
叠起来的积木对地面产生的压强p=FS=2N0.04m×0.04m=1250Pa；
(3)把10个积木叠起来，相当于把重为2N的物体最少提高h=12×(10×4cm)−12×4cm=18cm=0.18m，
克服积木的重力做的功W=Gh=2N×0.18m=0.36J。
答：(1)每个积木的重力为0.2N；
(2)叠起来的积木对地面产生的压强为1250Pa；
(3)弟弟把10个积木叠起来，最少要克服积木的重力做的功为0.36J。
【解析】(1)根据G=mg计算每个积木的重力；
(2)叠起来的积木对地面产生的压力等于总重力，根据p=FS计算压强；
(3)把10个积木当成一个整体，叠起来重心上升的高度为总高度的一半减去原来重心的高度，根据W=Gh计算克服重力做的功。
本题考查了重力、压强、功的计算，属于基础题，知道把10个积木当成一个整体，叠起来重心上升的高度为总高度的一半减去原来重心的高度，是解答(3)的关键。
23.【答案】解：(1)由图可知，水泵正常工作时电压为220V，
由P=UI可得正常工作时通过的电流是：I1=PU1440W220V=2A；
(2)长方体的体积：V=Sh=0.02m2×1m=0.02m3，
长方体浸没在水中，其排开水的体积：V排=V=0.02m3，
则长方体受到的浮力：F浮=ρ水gV排=1.0×103kg/m3×10N/kg×0.02m3=200N；
(3)水面离顶部还有0.05m时长方体受到的浮力：F浮1=ρ水gV排1=1.0×103kg/m3×10N/kg×0.02m2×(1m−0.05m)=190N；
此时压敏电阻受到的压力：F压=F浮−G=190N−5N=185N，由表可知，R压=17Ω，
根据欧姆定律可得电路总电阻：R总=UI=12V0.5A=24Ω，
则定值电阻的阻值：R0=R总−R压=24Ω−17Ω=7Ω，
此时R0的功率：P0=I2R0=(0.5A)2×7Ω=1.75W。
答：(1)若水泵的额定功率为440W，正常工作时通过的电流是2A；
(2)储水箱装满水时长方体所受浮力大小为200N；
(3)只调整R0的大小，使水面离顶部还有0.05m时，水泵停止给水箱抽水，此时R0的功率为1.75W。
【解析】(1)已知水泵正常工作时电压和水泵的额定功率，利用P=UI可求其正常工作时通过的电流；
(2)长方体浸没在水中，排开水的体积等于其自身体积，利用F浮=ρgV排求出其受到的浮力；
(3)利用F浮=ρgV排求出水面离顶部还有0.05m时长方体受到的浮力，根据力的合成求出此时压敏电阻受到的压力，根据表格数据得出压敏电阻R的阻值，再根据欧姆定律变形公式求出电路中的总电阻，进而可求定值电阻的阻值，根据P=I2R计算此时R0的功率。
本题考查串联电路特点、欧姆定律、电功率公式、阿基米德原理的灵活运用。
相关试卷
2023年湖南省岳阳市中考三模物理试题（含解析）： 这是一份2023年湖南省岳阳市中考三模物理试题（含解析），共18页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
2023年湖南省岳阳市中考物理二模试卷（含解析）： 这是一份2023年湖南省岳阳市中考物理二模试卷（含解析），共18页。试卷主要包含了0分）等内容，欢迎下载使用。
2023年湖南省岳阳市平江县中考物理质检试卷（一）-普通用卷： 这是一份2023年湖南省岳阳市平江县中考物理质检试卷（一）-普通用卷，共21页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
