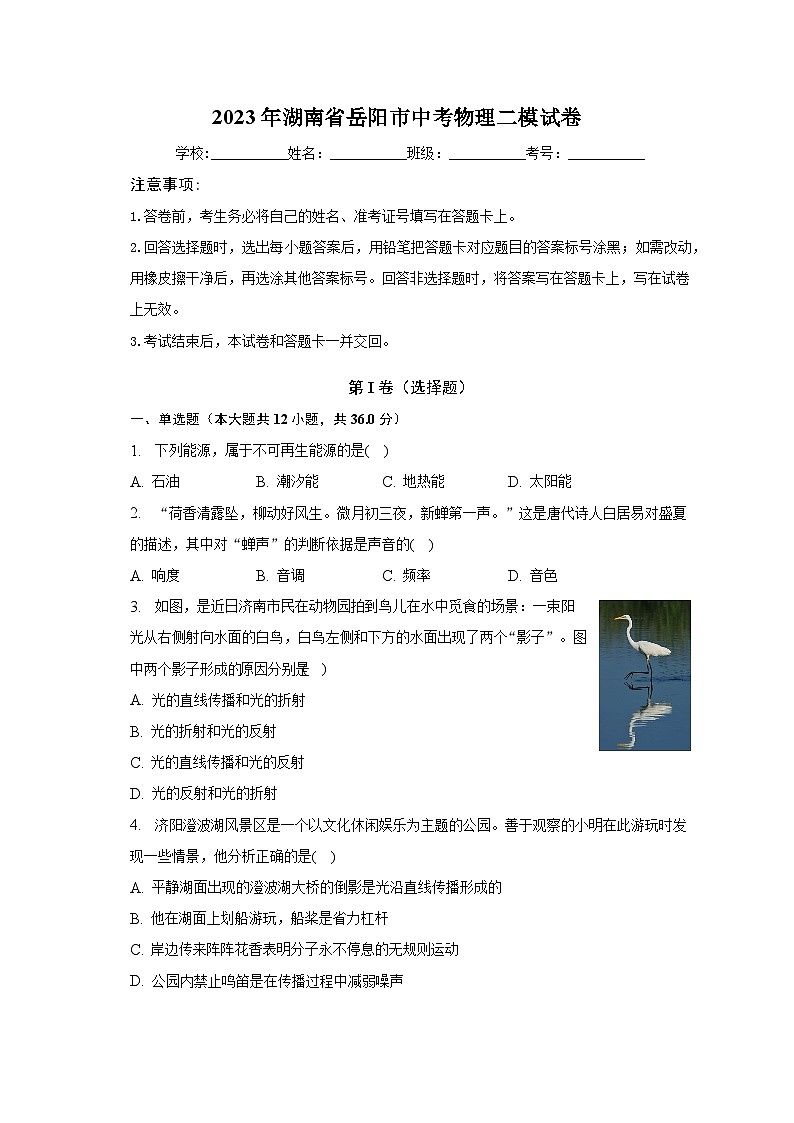

2023年湖南省岳阳市中考物理二模试卷

学校:___________姓名：___________班级：___________考号：___________

注意事项:
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上，写在试卷上无效。
3.考试结束后，本试卷和答题卡一并交回。

第I卷（选择题）

一、单选题（本大题共12小题，共36.0分）

1.  下列能源，属于不可再生能源的是(    )

A. 石油 B. 潮汐能 C. 地热能 D. 太阳能

2.  “荷香清露坠，柳动好风生。微月初三夜，新蝉第一声。”这是唐代诗人白居易对盛夏的描述，其中对“蝉声”的判断依据是声音的(    )

A. 响度 B. 音调 C. 频率 D. 音色

3.  如图，是近日济南市民在动物园拍到鸟儿在水中觅食的场景：一束阳光从右侧射向水面的白鸟，白鸟左侧和下方的水面出现了两个“影子”。图中两个影子形成的原因分别是(    )

A. 光的直线传播和光的折射
B. 光的折射和光的反射
C. 光的直线传播和光的反射
D. 光的反射和光的折射

4.  济阳澄波湖风景区是一个以文化休闲娱乐为主题的公园。善于观察的小明在此游玩时发现一些情景，他分析正确的是(    )

A. 平静湖面出现的澄波湖大桥的倒影是光沿直线传播形成的
B. 他在湖面上划船游玩，船桨是省力杠杆
C. 岸边传来阵阵花香表明分子永不停息的无规则运动
D. 公园内禁止鸣笛是在传播过程中减弱噪声

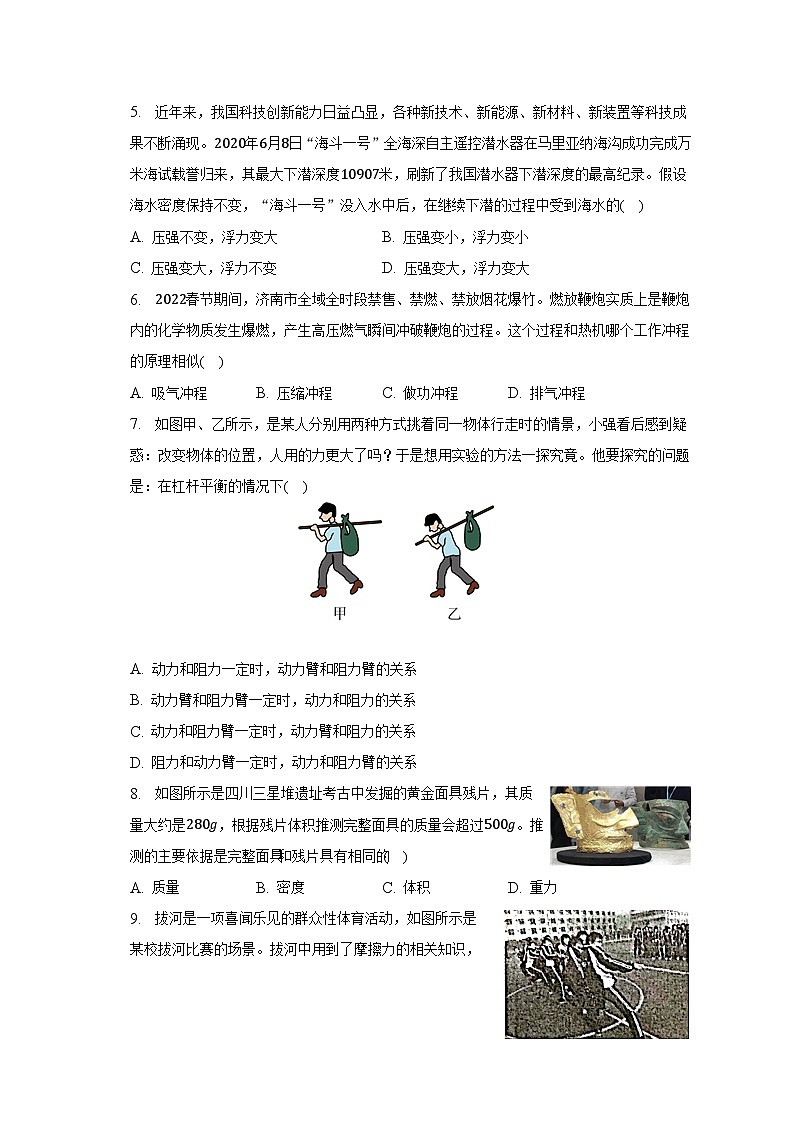

5.  近年来，我国科技创新能力日益凸显，各种新技术、新能源、新材料、新装置等科技成果不断涌现。年月日“海斗一号”全海深自主遥控潜水器在马里亚纳海沟成功完成万米海试载誉归来，其最大下潜深度米，刷新了我国潜水器下潜深度的最高纪录。假设海水密度保持不变，“海斗一号”没入水中后，在继续下潜的过程中受到海水的(    )

A. 压强不变，浮力变大 B. 压强变小，浮力变小
C. 压强变大，浮力不变 D. 压强变大，浮力变大

6.  春节期间，济南市全域全时段禁售、禁燃、禁放烟花爆竹。燃放鞭炮实质上是鞭炮内的化学物质发生爆燃，产生高压燃气瞬间冲破鞭炮的过程。这个过程和热机哪个工作冲程的原理相似(    )

A. 吸气冲程 B. 压缩冲程 C. 做功冲程 D. 排气冲程

7.  如图甲、乙所示，是某人分别用两种方式挑着同一物体行走时的情景，小强看后感到疑惑：改变物体的位置，人用的力更大了吗？于是想用实验的方法一探究竟。他要探究的问题是：在杠杆平衡的情况下(    )

A. 动力和阻力一定时，动力臂和阻力臂的关系
B. 动力臂和阻力臂一定时，动力和阻力的关系
C. 动力和阻力臂一定时，动力臂和阻力的关系
D. 阻力和动力臂一定时，动力和阻力臂的关系

8.  如图所示是四川三星堆遗址考古中发掘的黄金面具残片，其质量大约是，根据残片体积推测完整面具的质量会超过。推测的主要依据是完整面具和残片具有相同的(    )

A. 质量 B. 密度 C. 体积 D. 重力

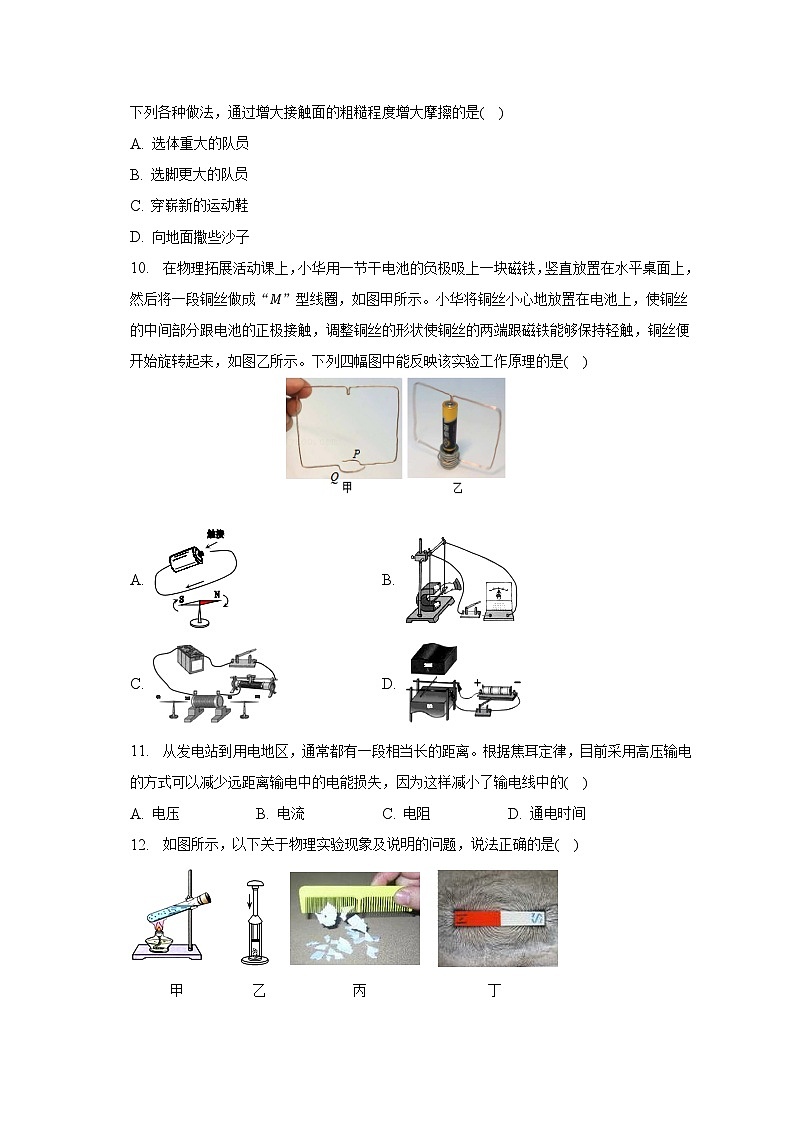

9.  拔河是一项喜闻乐见的群众性体育活动，如图所示是某校拔河比赛的场景。拔河中用到了摩擦力的相关知识，下列各种做法，通过增大接触面的粗糙程度增大摩擦的是(    )

A. 选体重大的队员
B. 选脚更大的队员
C. 穿崭新的运动鞋
D. 向地面撒些沙子

10.  在物理拓展活动课上，小华用一节干电池的负极吸上一块磁铁，竖直放置在水平桌面上，然后将一段铜丝做成“”型线圈，如图甲所示。小华将铜丝小心地放置在电池上，使铜丝的中间部分跟电池的正极接触，调整铜丝的形状使铜丝的两端跟磁铁能够保持轻触，铜丝便开始旋转起来，如图乙所示。下列四幅图中能反映该实验工作原理的是(    )

A.  B.
C.  D.

11.  从发电站到用电地区，通常都有一段相当长的距离。根据焦耳定律，目前采用高压输电的方式可以减少远距离输电中的电能损失，因为这样减小了输电线中的(    )

A. 电压 B. 电流 C. 电阻 D. 通电时间

12.  如图所示，以下关于物理实验现象及说明的问题，说法正确的是(    )

图甲：水蒸气推动木塞做功使木塞冲出时，内能转化为机械能
图乙：厚玻璃筒内的空气被压缩时，空气温度升高，内能增加
图丙：与头发摩擦后的梳子能吸引轻小纸屑，说明它带了电荷
图丁：磁铁周围铁屑规则分布，表明磁体周围空间存在磁感线

A.  B.  C.  D.

第II卷（非选择题）

二、填空题（本大题共4小题，共16.0分）

13.  小丽在海边游泳时发现：在同样的烈日下沙滩很热，而海水却比较凉，这是因为水的______较大。相同质量的水和沙子，在同样受热或冷却的情况下，吸收或放出的热量相同，但水的温度变化比沙子______选填“大”或“小”。

14.  如图所示，顺时针旋转的足球可以绕过“人墙”射入球门，这是因为足球左侧的空气流速比右侧的空气流速小，形成向        选填“左”或“右”的压力差。三级跳远运动员在比赛中先助跑一段距离后才起跳，这样做可以增大运动员的        ，起跳速度更大，从而跳的更远。

15.  生活中安全用电至关重要。家庭电路连接中，开关要接在______ 线和用电器之间选填“火”或“零”。电能表是用来测量______ 的仪表选填“电功”，“电功率”或“电流”。

16.  年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣。如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，看到的现象是通电螺线管转动后停在南北方向上，原因是通电螺线管受到地磁场的力的作用，螺线管的端为        极选填“”或“”，静止时端指向地磁        极选填“南”或“北”。

三、作图题（本大题共2小题，共6.0分）

17.  如图是滑雪爱好者小玲在尧山滑雪乐园沿斜面滑雪时的情景。若为力的作用点，请你在图中画出小玲下滑时受到重力和摩擦力的示意图。

18.  浴室里面的暖风机主要由发热元件可视为电阻和风扇组成，暖风机有两个开关：只闭合开关，吹冷风；同时闭合开关、，吹热风；若只闭合开关，暖风机不工作。请在虚线框内画出符合要求的电路图。

四、实验探究题（本大题共2小题，共14.0分）

19.  利用如图甲所示装置做“探究水沸腾时温度变化特点”实验。

安装温度计时，玻璃泡碰到了烧杯底，此时应适当将______ 选填“处向上”或“处向下”调整；
图丙中，图像、是某班两个实验小组的同学根据实验数据作出的图像。分析图像可知：水的沸点是______ ；两组同学用相同的酒精灯和相同的烧杯进行实验，图像不同的原因可能是______ 。

20.  学习了密度知识后，晓悦想知道妈妈配制的用于腌鸡蛋所用盐水的密度，她利用天平、量筒等进行了如下操作。

晓悦把天平放在水平台上，将游码移至标尺左端的零刻度线处，发现分度标尺的指针位置如图甲所示，此时应向______ 调节平衡螺母；
在烧杯中倒入适量的盐水，用调节好的天平测量烧杯和盐水的总质量时，通过加、减砝码的一番操作，当将砝码盒中最小的甲砝码放入右盘后，指针仍如图甲所示。接下来正确的操作是______ ；
A.向右移动游码
B.向右调节平衡螺母
C.取下最小砝码后移动游码
测出烧杯和盐水的总质量为后。将烧杯中的一部分盐水倒入量筒中。观察液面位置如图乙所示：
再用天平测量烧杯和剩余盐水的质量，天平横梁平衡时如图甲所示，则烧杯和剩余盐水的质量为______ ，晓悦利用密度的计算公式测得盐水的密度是______ 。

五、计算题（本大题共3小题，共28.0分）

21.  圆圆同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，将、和、导线分别接到电源两端。
实验中通过观察形管中______的变化来比较电流通过电阻丝产生热量的多少；
甲图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系，通过一段时间，______容器中电流产生的热量较多；选填“”或“”
乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与______的关系，通过一段时间，______容器中电流产生的热量多。选填“”或“”


22.  如图所示滑轮组，在内将重货物匀速吊起高。绳的自由端受到的拉力大小是不计绳重及轮与轴摩擦。
绳的自由端移动的速度是多少？
动滑轮重多少？
滑轮组的机械效率约为多少？

23.  如图所示的电路中，电源电压为且不变，灯泡上标有“”字样灯泡电阻不随温度变化，电阻的阻值为，滑动变阻器上标有“”字样，电压表选用“”量程，电流表选用“”量程。求：
开关、闭合，断开，调节滑动变阻器使小灯泡正常发光时，求小灯泡的电阻、滑动变阻器接入电路的阻值；
开关、闭合，断开，当电压表示数为时，电阻的电功率；
电压表改为“”量程，开关如何断开、闭合时电路的总功率最小，最小功率为多少？

答案和解析

1.【答案】

【解析】

【分析】
本题主要考查学生对可再生能源和不可再生能源特点的理解和掌握，属于基础知识的考查，比较简单。
使用之后可以在短时间内从自然界中再次产生的能源是可再生能源，使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源。
【解答】
太阳能、潮汐能、地热能等在短时间内可以再次产生，是可再生能源；石油属于化石能源，是短时间内不能再次产生的，是不可再生能源；故A符合题意。

2.【答案】

【解析】解：不同的物体发出声音的音色不同，我们可以通过音色进行辨别，所以对“蝉声”的判断依据是声音的音色，故ABC错误，D正确。
故选：。
音色反映的是声音的品质与特色，它跟发声体的材料和结构有关。
此题考查了对声音特征的辨别，要会利用声音的特征解释生活现象。


3.【答案】

【解析】解：白鸟左侧的影子是由光的直线传播形成的；下方的水面出现的影子属于倒影，是由光的反射形成的，故C正确。
故选：。
影子是由于光的直线传播形成的，倒影是由于光的反射形成的。
本题考查了光的直线传播和光的反射现象，属于基础题。


4.【答案】

【解析】解：、平静湖面出现的澄波湖大桥的倒影是光的反射形成的，故A错误；
B、他在湖面上划船游玩，船桨是费力杠杆，故B错误；
C、岸边传来阵阵花香表明分子永不停息的无规则运动，故C正确；
D、公园内禁止鸣笛是在声源处减弱噪声，故D正确。
故选：。
光的反射指光在传播到不同物质时，在分界面上改变传播方向又返回原来物质中的现象。
省力杠杆指动力臂大于阻力臂的杠杆。
一切物质的分子都在不停地做无规则的运动。
从声源处减弱噪声指从噪声的产生处减弱噪声的方法。
本题考查了光、杠杆、噪声和分子运动，是简单的综合题。


5.【答案】

【解析】

【分析】
本题考查了液体压强公式和阿基米德原理的应用，是一道较为简单的应用题。
“海斗一号”没入水中后，在继续下潜的过程中，海水的深度增大，排开海水的体积不变，根据可判断“海斗一号”没入水中后，在继续下潜的过程中所受海水压强的变化；根据可判断“海斗一号”没入水中后，在继续下潜的过程中所受海水浮力的变化。
【解答】
“海斗一号”没入水中后，在继续下潜的过程中，海水的深度增大，排开海水的体积不变，
由可知，“海斗一号”所受的海水压强增大；
由可知“海斗一号”所受的海水浮力不变，故ABD错误，C正确。

6.【答案】

【解析】解：高压燃气瞬间冲破鞭炮的过程是将内能转化为机械能；在热机的做功冲程中，内能转化为机械能，所以与热机的做功冲程的原理相似，故C正确。
故选：。
内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程；压缩冲程中将机械能转化为内能；做功冲程中将内能转化为机械能。
本题考查了能量的转化、热机的工作过程，属于基础题。


7.【答案】

【解析】解：小强想探究的是改变物体的位置，人用的力变化情况，其中改变物体的位置，就会改变阻力臂的大小，人用的力就是动力的大小，所以他要探究的问题是阻力和动力臂一定时，动力和阻力臂的关系，故D正确，ABC错误。
故选：。
由于影响杠杆平衡的因素有：动力、动力臂、阻力、阻力臂；认真分析原图，根据控制变量法即可判断。
该题要求认真观察图形，得出杠杆各要素的关系是关键，会利用控制变量法即可解答。


8.【答案】

【解析】解：、残片与完整面具所含物质的多少不同，所以它们的质量不同，故A不符合题意；
B.残片与完整的面具是由同一种物质构成的，其密度相同，故可以根据残片的质量、体积求出物质的密度，再根据物质的密度和完整面具的体积，求出完整面具的质量大小，故B符合题意；
C.完整面具和残片的体积不同，故C不符合题意；
D.完整面具和残片的质量不同，由知，它们的重力大小不同，故D不符合题意。
故选：。
物体所含物质的多少叫质量；
密度是物质的一种特性，同种物质的密度一般相同；
物体所占空间的大小叫体积；
物体受到的重力与其质量成正比。
此题考查了学生对质量、密度、体积和重力等概念的理解，属于基础题。


9.【答案】

【解析】解：、选体重大的队员，在接触面粗糙程度一定时，通过增大压力来增大摩擦，故A错误；
B、选脚更大的队员，增大了与地面的受力面积，不能够增大摩擦，故B错误；
C、穿崭新的运动鞋，在压力一定的条件下，通过增大接触面的粗糙程度来增大摩擦，故C正确；
D、向地面撒些沙子，在压力一定的条件下，通过减小接触面的粗糙程度来减小摩擦，故D错误。
故选：。
增大摩擦力的方法：一是增大压力；二是增大接触面积的粗糙程度；三是用滑动摩擦代替滚动摩擦。
减小摩擦力的方法：一是减小压力；二是减小接触面积的粗糙程度；三是用滚动摩擦代替滑动摩擦。
此题考查了增大和减小摩擦的方法，结合生活中的实例，分析选项中接触面粗糙程度以及压力的变化情况，进而分析摩擦力的变化。


10.【答案】

【解析】解：由题意可知，简易装置中，干电池的负极吸引着一块磁铁，并将一段铜丝做成“”型，将铜丝小心地放置在电池上，这是利用了通电导体在磁场中受力的原理而使铜丝转动的。
A、此图是奥斯特实验，说明通电导线周围有磁场，故A错误；
B、此图是电磁感应实验装置，根据此原理可以制成发电机，故B错误；
C、通电后，通过小磁针的指向，可以说明通电螺线管两端的极性，故C错误；
D、通电后，原来在磁场中静止的导体运动起来，说明通电导体在磁场中受到力的作用，这是电动机的原理，故D正确。
故选：。
根据实验中装置的结构和实验现象可判断简易装置相当于一个电动机，是利用了通电导体在磁场中受力的原理而使铜丝转动的。结合选项分析找出和该装置工作原理相同的选项。
本题主要通过一个简单的实验装置，考查了我们对通电导体在磁场中受力这一实验的认识与掌握。


11.【答案】

【解析】解：、采用高压输电的方式，电压增大了，故A错误；
B、根据，输出功率一定，输电电压变大，输出电流变小，故B正确；
C、导体的电阻与导体的材料、长度、横截面积、温度有关，与电压无关，故C错误；
D、通电时间根据工作需要而定，与电压无关，故D错误。
故选B。
高压输电是指用提高输送电压的方式来减小输电中的电能损失；
根据，讨论输出的功率一定，输送电流与输电电压的关系；
通过影响导体电阻的因素来判断电阻与电压的变化是否有关；
通电时间根据工作需要而定，正常情况是保持一直通电状态。
本题考查了高压输电的原因，解题的关键：高压输电减少的电能损失解释的前提是输出的功率一定。


12.【答案】

【解析】解：图甲中，水蒸气膨胀推动木塞做功使木塞冲出时，水蒸气的内能转化为木塞的机械能，故正确；
图乙中，厚玻璃筒内的空气被压缩做功时，空气温度升高，内能增加，故正确；
图丙中，与头发摩擦后的梳子能吸引轻小纸屑，说明它带了电，或者说带了电荷，故正确；
图丁中，磁铁周围铁屑规则分布，表明磁体周围空间存在磁场，磁感线是为了方便形象的描述磁场而假想的线，故错误。
故选：。
物体对外做功是内能转化为机械能；
对物体做功，物体的内能增加；
如果物体具有了吸引轻小物体的性质，我们就说它带了电，或者说带了电荷；
磁铁周围存在着磁场，磁感线不是真实存在的。
本题考查了能量转化关系、做功改变物体的内能、摩擦起电以及磁场、磁感线，此题考查的知识点较为全面，要结合相关的知识点进行分析解答。


13.【答案】比热容  小

【解析】

【分析】
水的比热容较大，在相同条件下水吸收的热量较多，而在吸收相同热量时，水温度变化小。
本题主要考查了利用比热容大解释生活中的一些简单的自然现象，从物理走向生活。
【解答】
海水比沙子的比热容大，相同质量的海水和沙子相比，在同样受热或冷却的情况下，吸收或放出的热量相同时，海水的温度变化小，沙子的温度变化大；因此，在受太阳照射条件相同时，沙滩比海水的温度升高得快。

14.【答案】右  动能

【解析】解：由图可知，足球在运动过程中，逐渐向右侧偏移，说明右侧的压强小，根据流体压强与流速的关系可知，右侧空气流速大，压强小，形成向右的压力差；
跳远运动员在比赛中都是先助跑一段距离后才起跳，改变的只是速度，而没改变运动员的质量，所以运动员的惯性没变，只是增加了运动员的动能。
故答案为：右；动能。
流体压强与流速的关系是：流速越大的位置，压强越小，在压强差的作用下，物体会向流速大的一面偏移；
跳远运动员在比赛中都是先助跑一段距离后才起跳，目的是为了使自己处于运动状态，跳远时，由于惯性，运动员跳起是具有更大的速度，从而使运动员跳的更远。
本题考查流体压强与流速的关系以及物体的动能，难度不大。


15.【答案】火  电功

【解析】解：家庭电路中，开关要接在火线和用电器之间，这样在断开开关时，用电器不带电，才会更安全；
电能表是用来测量电功的仪表，即用来测量电路中消耗电能多少的。
故答案为：火；电功。
家庭电路中，开关要接在火线和用电器之间；
电能表是用来测量电功的仪表。
本题考查了家庭电路中开关与用电器的接法、电能表的作用，属基础题。


16.【答案】  南

【解析】解：由安培定则可知，螺线管端为极，端为 极；而地理南极为地磁的极，因为同名磁极相互排斥，异名磁极相互吸引，故螺线管极将指向地磁场的南极。
故答案为：；南。
由右手螺旋定则得出通电螺线管的极性，再根据地磁场对它的作用判断出它静止时的指向。
本题考查了右手螺旋定则的使用、地磁场、磁极间的相互作用规律。


17.【答案】解：小玲下滑时受到的重力竖直向下，摩擦力沿斜面向上，作用点都在点，从点开始，分别沿重力和摩擦力的方向画一条有向线段，并分别在线段末尾标上字母和，如图所示：


【解析】确定小玲下滑时受到重力和摩擦力的作用点和方向，然后根据力的示意图的画法作图。
画力的示意图的一般步骤为：一画简图，二定点，三画线，四画尖，五把力的符号标尖边。按照这个作图步骤，很容易能够画出指定力的示意图。


18.【答案】解：由题意可知，只闭合吹冷风说明只有电动机工作，同时闭合、吹热风说明电动机和电热丝同时工作，只闭合电吹风不工作，说明开关位于电热丝支路，综上可知电动机和电热丝可以独立工作、即为并联，且开关位于干路、开关位于电热丝支路，如下所示：
。

【解析】根据题意分析电路的连接方式和开关的作用，然后画出正确的电路图。
本题考查了串并联电路的设计，根据题意得出电热丝和电动机的连接方式以及开关的位置是关键。


19.【答案】处向上    水的质量不同

【解析】解：温度计使用时，温度计的玻璃泡要完全浸入被测物质中，且不能碰到容器底部或侧壁；如果温度计的玻璃泡碰到了烧杯底部，此时应适当将处向上调整；
由图丙可知，水沸腾后，温度保持不变，所以可以看出水沸腾时的温度即沸点为；
水的质量不同，加热到沸腾所需要的热量不同，在同样的加热条件下，加热到沸腾的时间不同。
故答案为：处向上；；水的质量不同。
温度计使用时，温度计的玻璃泡要完全浸入被测物质中，且不能碰到容器底部或侧壁；
沸点是指液体沸腾时的温度；
水的质量不同，加热到沸腾所需要的热量不同，在同样的加热条件下，加热到沸腾的时间不同。
本题考查温度计的正确使用、沸腾的特点等知识。


20.【答案】右

【解析】解：把天平放在水平台上，游码归零，指针左偏如图甲，说明左端重、右端轻，所以，应将平衡螺母向右端移动，使天平横梁平衡。
当将砝码盒中最小的砝码放入右盘后，横梁指针偏向分度盘的左侧，说明右盘中砝码的总质量略小于左盘中物体的质量，此时应该向右移动游码，使天平水平平衡，故A符合题意，不符合题意。
故选A。
由图知道，量筒的分度值为，读数为。所以倒入量筒中盐水的体积为；
由图知道，烧杯和剩余盐水的总量为，
盐水的密度是。
故答案为：右；；；。
如图甲所示，称量前指针指在分度盘中央红刻度线左侧，说明托盘天平左端较重，所以应将右端的平衡螺母向右调节；
称量过程中，平衡螺母不能移动，只能通过增减砝码和移动游码，使天平恢复水平平衡；
结合量筒的分度值读数即可；
托盘天平的读数，“左物右码”放置时，物体质量等于右盘砝码与游码示数的总和；根据即可求解。
本题难度适中，要求熟练掌握托盘天平的使用步骤，以及液体密度的测量。


21.【答案】液面高度  电阻    电流

【解析】解：电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转化法；
如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系；通过一段时间，容器中电流产生的热量较多，该容器的电阻最大；
图乙装置中一个的电阻与两个的电阻并联后再串联，
根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即，两个的电阻并联，根据并联电路的电流特点知，所以，，烧瓶内的电阻值都是，阻值相等，通电时间相等，电流不同，运用控制变量法，探究电流产生热量跟电流的关系；通过一段时间，容器中电流产生的热量多。
故答案为：
液面高度；
电阻；；
电流；。
电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转化法；
电流产生的热量跟电流大小、电阻大小、通电时间有关。探究电流产生热量跟电阻关系时，控制通电时间和电流不变；
探究电流产生热量跟电流关系时，控制电阻和通电时间相同。
本题考查了学生利用控制变量法和转换法探究电流产生热量多少和各影响因素之间的关系的实验。


22.【答案】解：由图可知，承担物重的绳子段数，绳子自由端移动的距离为：

绳的自由端移动的速度为：
；
因为不计绳重及摩擦，，
所以该装置中的动滑轮重为：
；
有用功为：
，
总功为：
，
滑轮组的机械效率为：
。
答：绳子自由端移动的速度。
动滑轮重。
滑轮组的机械效率。

【解析】由图可知承担物重的绳子段数，根据求出绳自由端移动的距离，再根据求出绳的自由端移动的速度；
不计绳重及摩擦，根据求出该装置中的动滑轮重；
根据求出有用功，根据求出总功，利用出滑轮组的机械效率。
本题考查了做功公式、功率公式、效率公式、滑轮组绳子拉力公式的应用，明确承担物重的绳子段数是解答本题的关键。


23.【答案】解：开关、闭合，断开，调节滑动变阻器使小灯泡正常发光时，灯泡与串联，
因串联电路中总电压等于各分电压之和，且小灯泡正常发光，
所以，滑动变阻器两端的电压，
因串联电路中各处的电流相等，
所以，由可得，电路中的电流，
由可得，小灯泡的电阻、滑动变阻器接入电路的阻值分别为，；
开关、闭合，断开时，与串联，电压表测两端的电压，
当电压表的示数为时，两端的电压，
则电阻的电功率；
电压表改为“”量程，由可知，当的最大阻值与灯泡串联时，电路的总电阻最大，
由串联电路的分压特点可知，此时电压表的示数为，电路安全，
即当开关、闭合，断开，且接入电路中的电阻最大时，电路的总功率最小，
因串联电路中总电阻等于各分电阻之和，
所以，电路的最小总功率。
答：开关、闭合，断开，调节滑动变阻器使小灯泡正常发光时，小灯泡的电阻为，滑动变阻器接入电路的阻值为；
开关、闭合，断开，当电压表示数为时，电阻的电功率为；
电压表改为“”量程，当开关、闭合，断开，且接入电路中的电阻最大时，电路的总功率最小，最小功率为。

【解析】开关、闭合，断开，调节滑动变阻器使小灯泡正常发光时，灯泡与串联，小灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出滑动变阻器两端的电压，根据串联电路的电流特点和求出电路中的电流，利用欧姆定律求出小灯泡的电阻和滑动变阻器接入电路的阻值；
开关、闭合，断开时，与串联，电压表测两端的电压，当电压表的示数为时，根据串联电路的电压特点求出两端的电压，利用求出电阻的电功率；
电压表改为“”量程，当的最大阻值与灯泡串联时，电路的总电阻最大，由串联电路的分压特点可知此时电压表的示数，从而判断出电路安全，电路的总功率最小，据此判断开关的状态，根据电阻的串联和求出电路的最小总功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的综合应用，正确判断出电路总电阻最大时电路的连接方式是关键。
