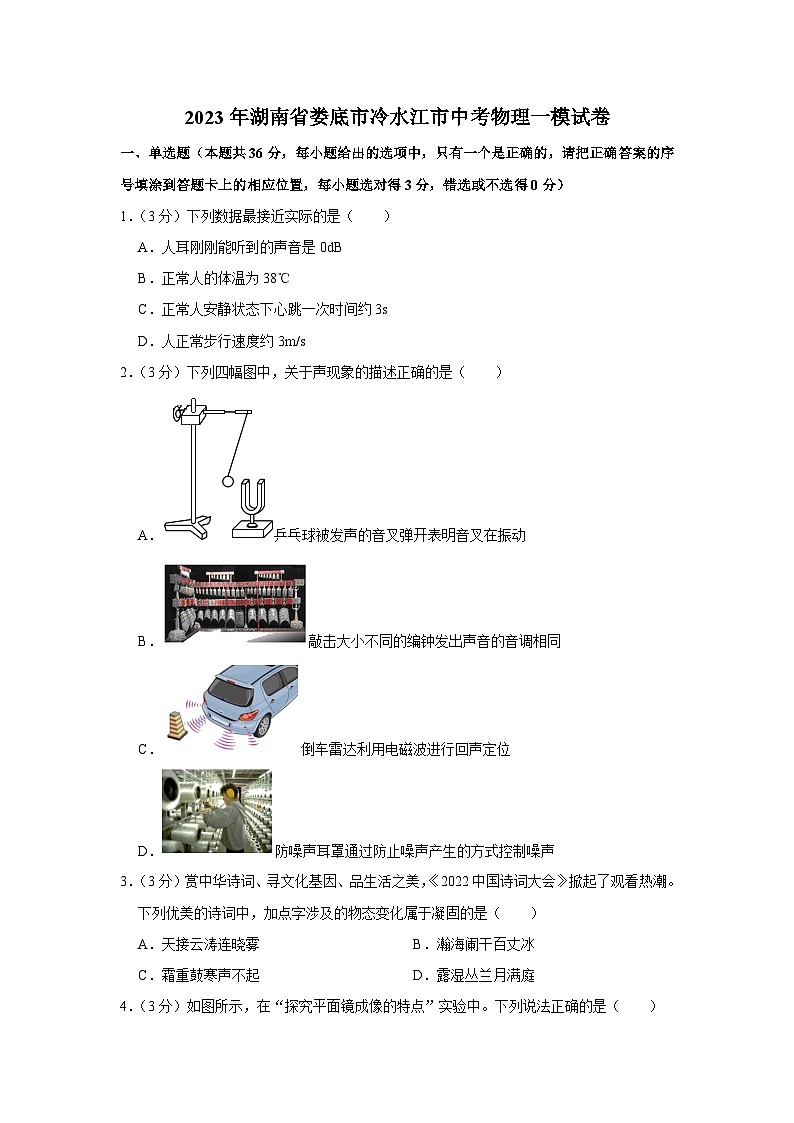

2023年湖南省娄底市冷水江市中考物理一模试卷
一、单选题（本题共36分，每小题给出的选项中，只有一个是正确的，请把正确答案的序号填涂到答题卡上的相应位置，每小题选对得3分，错选或不选得0分）
1．（3分）下列数据最接近实际的是（　　）
A．人耳刚刚能听到的声音是0dB
B．正常人的体温为38℃
C．正常人安静状态下心跳一次时间约3s
D．人正常步行速度约3m/s
2．（3分）下列四幅图中，关于声现象的描述正确的是（　　）
A．乒乓球被发声的音叉弹开表明音叉在振动
B．敲击大小不同的编钟发出声音的音调相同
C．倒车雷达利用电磁波进行回声定位
D．防噪声耳罩通过防止噪声产生的方式控制噪声
3．（3分）赏中华诗词、寻文化基因、品生活之美，《2022中国诗词大会》掀起了观看热潮。下列优美的诗词中，加点字涉及的物态变化属于凝固的是（　　）
A．天接云涛连晓雾 B．瀚海阑干百丈冰
C．霜重鼓寒声不起 D．露湿丛兰月满庭
4．（3分）如图所示，在“探究平面镜成像的特点”实验中。下列说法正确的是（　　）

A．用玻璃板代替平面镜，是为了观察到的蜡烛的像更清晰
B．只要把光屏放在恰当的位置，就能承接到蜡烛的像
C．蜡烛距玻璃板越远，蜡烛的像就越小
D．只把玻璃板向左平移，蜡烛的像的位置不变
5．（3分）端午节是中华民族的传统节日，粽子是端午节的一种传统食品，包粽子、煮粽子过程中也有许多物理知识，下列说法错误的是（　　）
A．刚煮熟的粽子很烫，是因为它含有的热量多
B．用粽叶将糯米包裹起来，说明力可以改变物体的形状
C．煮粽子过程中，通过热传递的方式增大粽子的内能
D．粽子放入锅中，加热至水沸腾后，继续加热，水的温度保持不变
6．（3分）临近中考，为了在班内悬挂中考倒计时提醒牌，某同学用锤子敲击钉子，将钉子钉入墙壁中，下列分析正确的是（　　）

A．钉尖很尖锐是为了减小压强
B．锤柄处安装刻有花纹的橡胶套是为了减小摩擦
C．敲击过程中钉子对锤子无作用力
D．敲击过程中锤子对钉子做功

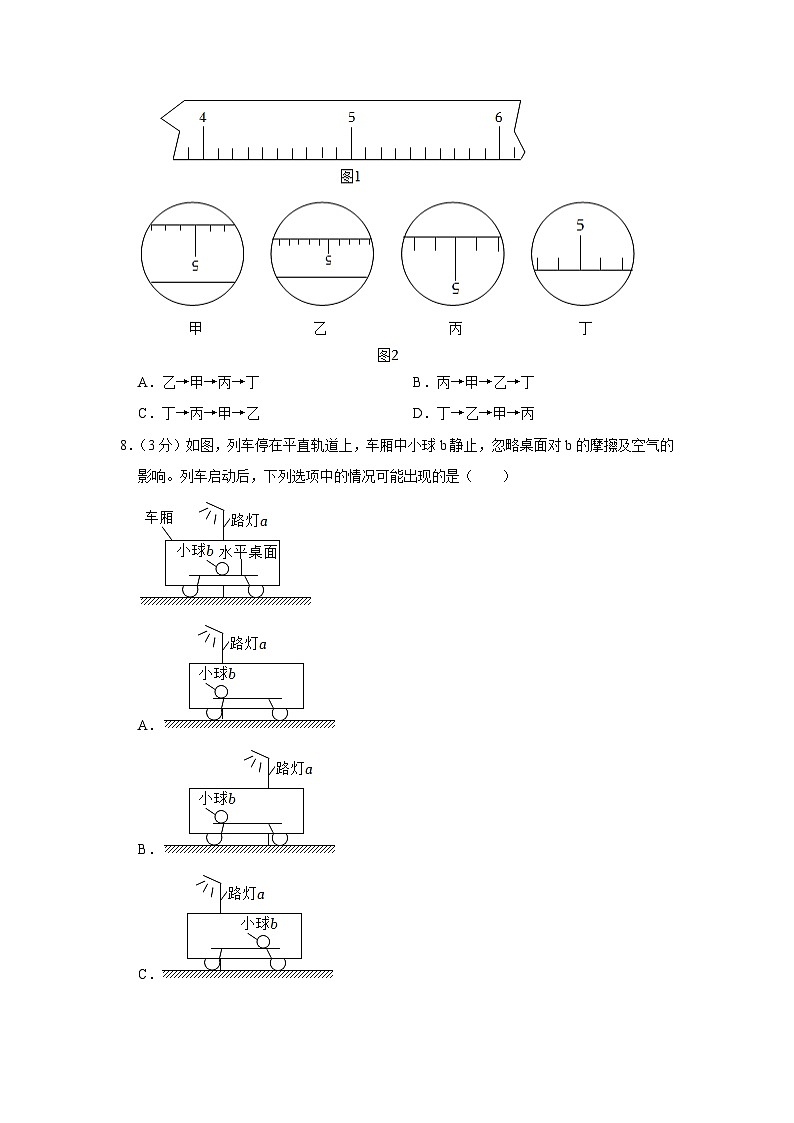

7．（3分）图1是放置在水平桌面上的刻度尺的一部分，图2中甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是（　　）

A．乙→甲→丙→丁 B．丙→甲→乙→丁
C．丁→丙→甲→乙 D．丁→乙→甲→丙
8．（3分）如图，列车停在平直轨道上，车厢中小球b静止，忽略桌面对b的摩擦及空气的影响。列车启动后，下列选项中的情况可能出现的是（　　）

A．
B．
C．
D．
9．（3分）触电事故的防范最重要的是要有安全用电的意识，遵守安全用电原则。为确保用电安全，下列做法正确的是（　　）
A．高大建筑的顶端安装避雷针
B．高压线下钓鱼
C．更换灯泡、搬动电器前可以不断开电源开关
D．保险装置、插座、导线、家用电器达到使用寿命时不需更换
10．（3分）小敏发现台秤指针偏转角度与所测物体质量成正比。根据台秤示数变化规律，小敏想选用电流
表或电压表的示数来反映所测物体质量大小，选项图中设计的电路最合理的是（　　）

A．
B．
C．
D．
11．（3分）如图所示，工人往车上装重物时，用长木板搭个斜面，工人用平行于斜面向上的力，把重物沿斜面从底端匀速推到顶端，下列说法正确的是（　　）

A．用斜面可以省力也可以省功
B．匀速推动重物的速度越大，推力越大
C．匀速推动重物的速度越大，推力做功越多
D．匀速推动重物的速度越大，推力的功率越大
12．（3分）如图甲所示，闭合开关S，调节滑动变阻器的滑片P从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系如图乙所示。对于这个电路，下列说法中正确的是（　　）

A．电源电压是9V
B．在此过程中灯泡功率的变化量为5.4W
C．小灯泡的额定功率是2.4W
D．电路最大功率是7.2W
二、填空题（本题共24分，每空2分，请将答案填写在答题卡上相应的位置）
13．（4分）在2021年秋季的“开学第一课”上，航天员刘伯明在天和核心舱内用毛笔在纸上写下了“理想”二字，墨汁在纸上留下字迹是因为墨汁分子与纸张分子之间有 　 　，在太空舱内若用普通铅笔书写会产生石墨碎屑，因为石墨是 　 　，可能会造成用电设备短路。
14．（4分）我国现代农业已进入信息化和数字化时代，农用机械已能通过北斗导航系统实行精准作业，它们是利用 　 　（选填“超声波”或“电磁波”）来传递信息的。如图，水平匀速飞行的无人机正在喷洒农药，在此过程中，它具有的机械能 　 　（选填“变大”、“变小”或“不变”）。

15．（4分）如图是翼装运动员表演时的情景，翼装的形状与机翼相似，这是利用空气流速越快的位置压强越 　 　来获得升力。当运动员在空中匀速盘旋时，他受到的力为 　 　（选填“平衡力”或“非平衡力”）。

16．（4分）电能表是用来测量　 　的仪表。芳芳家的电能表的表盘如图所示。她想知道电能表是否准确，于是将一只标有“220V 60W”的白炽灯单独接入电路，此时灯泡正常发光，检测中发现2min电能表的转盘转了7转。由此判断转盘转速偏　 　。

17．（4分）如图所示，开关S闭合，根据通电螺线管周围的磁感线分布判断直流电源的左端为 　 　（选填“正极”或“负极”）；弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中，弹簧测力计示数 　 　（选填“先变小后变大”“一直不变”或“先变大后变小”）。

18．（4分）将一小球轻放入盛满酒精的大烧杯甲中，小球静止后，溢出酒精的质量是80g，小球在酒精中受到的浮力为 　 　N。将其轻放入未装满水、底面积为100cm2的大烧杯乙中，静止后溢出水的质量是45g，水对容器底部的压强增加了50Pa，则小球的密度是 　 　kg/m3。
（ρ水＝1.0×103kg/m3，ρ酒精＝0.8×103kg/m3）
三、作图与实验探究题（本题共20分，其中19题2分，20题8分，21题10分，请将答案填写在答题卡上相应的位置）
19．（2分）如图所示，人随电梯一起匀速运动，请作出人所受各力的示意图。

20．（8分）甲、乙两位同学现要测定一小块不规则矿石的密度。实验室提供的器材有：托盘天平（带砝码）、量筒、弹簧测力计、细线和足量的水。

（1）甲同学的实验过程如下：
①把天平放在水平台面上，将游码移至标尺左端的零刻线处，发现指针指向如甲图所示，他应该向 　 　调节平衡螺母使横梁平衡。
②测量矿石质量时，右盘中的砝码和游码的位置如乙图所示，矿石的质量为 　 　g。
③用细线系住矿石放入盛水的量筒中，如丙图所示，则矿石的密度为 　 　kg/m3。
（2）乙同学认为水的密度ρ水通常可作为已知量，他设计了以下实验方案：
①用弹簧测力计测出矿石的重力为G。
②把用弹簧测力计挂着的矿石悬浮在水中，静止后读出弹簧测力计的示数为F。
③矿石的密度ρ＝　 　（用ρ水、G和F表示）。
21．（10分）某学习小组计划探究电流与电阻的关系。可供使用的实验器材有：电源（电压恒为6V）、电流表、电压表、开关各一个，阻值分别为5Ω、15Ω、25Ω的定值电阻各一个，滑动变阻器、导线若干。

（1）连接电路时开关应该 　 　（选填“断开”或“闭合”）。
（2）如图甲所示的实物电路中存在错误，小兰发现只需要改接一根导线就可以了，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确。（导线不允许交叉）
（3）正确连接电路后，小组同学将5Ω的电阻R接入电路后，将滑动变阻调至最大阻值后闭合开关，发现电流表无示数，电压表有示数。若电路故障只出现在定值电阻R或滑动变阻器上，则电路故障是 　 　，排除电路故障后，适当调整滑动变阻器，当电压表示数为U0时，读出了对应的电流值。
（4）图乙是小组根据测得的实验数据绘制的电流I随电阻R的变化图象，由图象可知U0＝　 　V，为保证分别使用三个定值电阻均能顺利完成实验，应该选取规格为 　 　的滑动变阻器。
A.20Ω 1.0A
B.30Ω 1.0A
C.50Ω 1.0A
四、综合应用题（本题共20分，其中22题8分，23题12分）
22．（8分）某电热取暖器的简化电路如图所示，R1、R2为发热电阻。取暖器工作时，通过开关S1和S2实现低温、高温的挡位控制。已知高温挡功率为1320W，R1＝55Ω。求：
（1）取暖器工作时通过R1的电流；
（2）取暖器处于低温挡时，工作1min产生的热量；
（3）R2的阻值。

23．（12分）随着生活水平的提高，扫地机器人因为操作简单、使用方便越来越多地走入了人们的生活。如图所示为一款能自动清扫地面的扫地机器人，其核心部件为电动机，其高速旋转时产生高速气流，将灰尘、杂物吸入集尘盒；底部安装有塑料刷，用于清扫吸附在地板上的灰尘和轻小物体；前端装有感应器，通过发射、接收超声波来侦测障碍物。当剩余电量减为电池容量的20%时，机器人会停止工作并主动寻找充电器充电。表为该扫地机器人的部分参数。
额定电压/V
12
额定功率/W
30
质量/kg
4
电池容量/mA•h
2500
（1）机器人工作时，主机内部的气压 　 　（选填“大于”、“小于”或“等于”）大气压而产生吸力。
（2）若该机器人静止时向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离为多少？（超声波在空气中的传播速度为340m/s）。
（3）机器人工作前静止在地面上时，四只轮子与地面的总接触面积为2cm2，则机器人对地面的压强为多大？
（4）该机器人充满电后至下一次自动充电前，能够连续正常工作多长时间？若机器人工作时消耗的电能中有20%用于克服摩擦力做功，机器人工作时匀速运动，且受到的摩擦阻力为4N，清扫宽度为0.2m，则充满电后机器人一次能够清扫的最大面积为多大？


2023年湖南省娄底市冷水江市中考物理一模试卷
参考答案与试题解析
一、单选题（本题共36分，每小题给出的选项中，只有一个是正确的，请把正确答案的序号填涂到答题卡上的相应位置，每小题选对得3分，错选或不选得0分）
1．【解答】解：A．物理学把人耳刚刚能听到的声音规定为0dB，故A正确；
B．正常情况下，人的体温在36.5～37℃之间，变化幅度很小，故B错误；
C．正常人安静状态下，人的心脏1min跳动的次数在70次左右，跳动一次的时间约1s，故C错误；
D．人正常步行的速度约为1.1m/s，故D错误。
故选：A。
2．【解答】解：
A、发声的音叉将乒乓球弹开，该现象说明发声的物体在振动，故A正确。
B、敲击大小不同的编钟，编钟发出声音的频率不同，音调不同，故B错误；
C、倒车雷达是利用超声波的反射来传递信息，不是利用电磁波，故C错误；
D、戴上防噪声耳罩，是在人耳处减弱噪声，故D错误。
故选：A。
3．【解答】解：A、雾是水蒸气从气态变为液态液化形成的，液化放热，故A错误；
B、冰是由水变成冰的过程，是凝固现象，故B正确；
C、霜是水蒸气遇冷变成的小冰晶，是凝华过程，凝华放热，故C错误；
D、露是水蒸气遇冷变成小水珠，是液化过程，液化放热，故D错误。
故选：B。
4．【解答】解：A、使用平面镜时，只能成像，而不能透光，不容易确定像的位置，用玻璃板时，既能成像，又能透光，便于确定出像的位置，而且能比较像与物的大小关系，故A错；
B、玻璃板中成的虚像，用光屏承接不到虚像，故B错；
C、蜡烛距玻璃板越远时，根据平面镜成像的特点可知，蜡烛在玻璃板中的像也会变远，蜡烛的像大小不变，故C错；
D、只把玻璃板向左平移时，蜡烛到玻璃板的距离没改变，由平面镜成像的特点可知，蜡烛的像到玻璃板的距离也不变，即蜡烛的像的位置不变，故D正确。
故选：D。
5．【解答】解：A、刚煮熟的粽子很烫，因为它的温度高，热量是过程量，不能说含有多少热量，故A错误；
B、用粽叶将糯米包裹起来，改变了粽叶的形状，说明力可以改变物体的形状，故B正确；
C、煮粽子过程中，粽子吸收热量，温度升高，通过热传递的方式增大粽子的内能，故C正确；
D、水沸腾特点是不断吸热，温度保持不变，所以粽子放入锅中，加热至水沸腾后，继续加热，水的温度保持不变，故D正确。
故选：A。
6．【解答】解：A、钉子尖很尖是为了在压力一定时，通过减小受力面积来增大压强，故A错误；
B、锤柄处安装刻有花纹的橡胶套是通过增大接触面的粗糙程度增大摩擦，故B错误；
C、敲击过程中，锤头对钉子的作用力和钉子对锤头的作用力是相互作用力，故C错误；
D、敲击过程中锤子对钉子有力的作用，钉子在力的方向上通过了距离，所以锤子对钉子做了功，故D正确。
故选：D。
7．【解答】解：
（1）刻度尺到凸透镜的距离（物距）在一倍焦距以内时，凸透镜成正立、放大的虚像，即丁图。
（2）刻度尺到凸透镜的距离在一倍焦距和二倍焦距之间时，凸透镜成倒立、放大的实像，即丙图。
（3）刻度尺到凸透镜的距离在二倍焦距处，凸透镜成倒立、等大的实像，即甲图。
（4）刻度尺到凸透镜的距离在二倍焦距以外时，凸透镜成倒立、缩小的实像，即乙图。
综上可知，凸透镜从贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序为丁→丙→甲→乙，故C正确。
故选：C。
8．【解答】解：列车停在平直轨道上，车厢中小球b静止，列车启动后，车厢由于受到牵引力的作用改变了运动状态，忽略桌面对b的摩擦及空气的影响，在水平方向上没有受到力的作用，小球由于具有惯性保持静止，即小球b相对于路灯a的位置不发生改变，观察四个选项中的图，可知A选项正确，BCD选项错误。
故选：A。
9．【解答】解：A.当打雷的时候，由于静电的感应，在高大的建筑物顶端积累了很多的静电，容易导致雷击事故，所以在高大的建筑物顶端安装避雷针可以把雷电引入地下，保护建筑物的安全，故A正确；
B.安全用电的原则是：不接触低压带电体，不靠近高压带电体；所以不可以在高压线下钓鱼，故B错误。
C.在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容易发生触电事故，故C错误；
D.保险装置、插座、导线、家用电器等达到使用寿命应及时更换，故D错误。
故选：A。
10．【解答】解：
A、由图知，定值电阻R0与滑动变阻器R串联，电压表测R两端电压，由串联电路的电压特点和欧姆定律可知，电压表的示数：UV＝U﹣U0＝U﹣IR0＝U﹣•R0，由数学知识可知，UV与R不成正比，故A错误；
B、图B中，定值电阻R0与滑动变阻器R串联，且R相当于一个定值电阻连入电路中，电压表测滑动变阻器R上半部分两端的电压，滑片移动的过程中，电路中的总电阻不变，电路中的电流不变，因此电压表的示数：UV＝IR上半部分，由数学知识可知，UV与R上半部分成正比，故B正确；
CD、图CD中，定值电阻R0与滑动变阻器R串联，电流表测电路的电流，电流表的示数：I＝，由数学知识可知，I与R不成正比，故CD错误。
故选：B。
11．【解答】解：
A、根据斜面的工作特点和功的原理可知，利用斜面提高物体可以省力，但不能省功，故A错误；
B、沿斜面匀速推动物体时，物体在竖直向下的重力、垂直于斜面向上的支持力、沿着斜面向下的摩擦力和沿着斜面向上的推力作用下处于平衡状态，因此推力大小只与物体的重力、斜面的支持力和斜面的摩擦力有关，与物体的速度无关，故B错误；
C、由W＝Fs可知，推力做的功与物体在推力方向上移动的距离有关，与物体的速度无关，故C错误；
D、由P＝＝＝Fv可知，推力的功率与物体的移动速度有关，在推力一定时，速度越大，推力的功率越大，故D正确。
故选：D。
12．【解答】解：由电路图可知，灯泡L与滑动变阻器串联，电压表V1测L两端电压，电压表V2测滑动变阻器两端电压，电流表测电路中的电流；
由串联电路的分压原理可知，当滑动变阻器接入电路的电阻增大时，滑动变阻器两端的电压增大，由欧姆定律可知，此时电路中的电流减小，由串联电路的电压特点可知，灯泡两端的电压减小，因此图乙中左侧图线为灯泡的I﹣U图线，右侧图线为滑动变阻器的I﹣U图线；
A、当滑片位于最右端时，滑动变阻器接入电路中的电阻最大，此时电路中的电流最小，并且滑动变阻器分得的电压最大，因此根据图乙可知，此时电路电流为0.2A，灯泡两端电压为1V，滑动变阻器两端电压为9V，
因串联电路两端电压等于各部分电压之和，所以电源电压：U＝UL1+U滑＝1V+9V＝10V，故A错误；
BC、灯的最小功率：PL最小＝UL1I最小＝1V×0.2A＝0.2W，
根据题意可知，当电流表示数最大时，灯泡正常发光，由图乙可知，此时电路电流为0.8A，滑动变阻器两端电压为3V，
因串联电路两端电压等于各部分电压之和，所以灯泡的额定电压：UL＝U﹣U滑′＝10V﹣3V＝7V，
灯泡的额定功率：PL＝PL最大＝ULI最大＝7V×0.8A＝5.6W，
则在此过程中灯泡功率的变化量：ΔP＝PL最大﹣PL最小＝5.6W﹣0.2W＝5.4W，故B正确、C错误；
D、由P＝UI可知，电源电压一定时，电路中电流最大时，电路的电功率最大，则电路的最大功率：P最大＝UI最大＝10V×0.8A＝8W，故D错误。
故选：B。
二、填空题（本题共24分，每空2分，请将答案填写在答题卡上相应的位置）
13．【解答】解：（1）写字时，墨汁在纸上留下字迹是因为墨汁分子与纸张分子之间有引力。
（2）石墨容易导电，是导体。
故答案为：（1）引力；（2）导体。
14．【解答】解：（1）北斗导航系统利用电磁波将探测到的信息传回地面；
（2）水平匀速飞行的无人机正在喷洒农药，在此过程中总质量变小，它具有动能和势能都在变小，因此它的机械能变小。
故答案为：电磁波；变小。
15．【解答】解：翼装上表面弯曲，下表面较平，上方空气流速越大，压强越小；下方空气流速越小，压强越大，所以翼装上方的气流对翼装的压强小于翼装下方的气流对翼装的压强，使翼装上下表面存在向上的压强差，这就是向上的升力；
当运动员在空中匀速盘旋时，其运动的方向发生了变化，处于非平衡状态，他受到的力为非平衡力。
故答案为：小；非平衡力。
16．【解答】解：
电能表是测量电能的仪表；
电能表的表盘转7转消耗的电能：
W＝kW•h＝×3.6×106J＝8400J；
理论计算可得白炽灯消耗的电能：
W′＝Pt＝60W×2×60s＝7200J；
因为W＞W′，所以该电能表的表盘转速偏快。
故答案为：电能；快。
17．【解答】解：（1）根据安培定则，伸出右手，使右手大拇指指示通电螺线管的N极（左端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流入的，左端流出，所以电源的左端为负极，右端为正极；
（2）磁性材料是指铁、钴、镍等物质，铜不是磁性材料，不能与通电螺线管周围的磁场发生力的作用，故弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中，弹簧测力计示数一直不变。
故答案为：负极；一直不变。
18．【解答】解：（1）小球在酒精中受到的浮力：
F浮1＝G排＝m排g＝m溢g＝0.08kg×10N/kg＝0.8N；
（2）由p＝ρgh可得乙杯中水面升高的高度：
Δh＝＝＝5×10﹣3m＝0.5cm；
升高的那部分水的质量：
Δm＝ρ水ΔV＝ρ水SΔh＝1g/cm3×100cm2×0.5cm＝50g，
排开水的总质量：
m排总＝45g+50g＝95g＝0.095kg，
其重力：
G排总＝m排总g＝0.095kg×10N/kg＝0.95N，
受到的浮力F浮2＝G排总＝0.95N，
小球放入酒精与水中受到的浮力之比：
F浮1：F浮2＝0.8N：0.95N＝80：95；
若小球在酒精、水中都漂浮，受到的浮力都等于小球的重力，F浮1：F浮2＝1：1，假设不成立；
若小球在酒精、水中都浸没，受到的浮力F浮＝ρ液V排g＝ρ液Vg，则：
F浮1：F浮2＝ρ酒精：ρ水＝0.8×103kg/m3：1×103kg/m3＝80：100，假设不成立；
可见小球在酒精、水中，一漂一沉，因ρ水＞ρ酒精，则小球在水中漂浮、在酒精中下沉；
小球是漂浮在水中，小球的重力G＝F浮2＝0.95N，
小球的质量：
m＝＝＝0.095kg，
小球在酒精中下沉，小球的体积：
V＝V排＝＝＝1×10﹣4m3，
小球的密度：
ρ＝＝＝0.95×103kg/m3。
故答案为：0.8；0.95×103。
三、作图与实验探究题（本题共20分，其中19题2分，20题8分，21题10分，请将答案填写在答题卡上相应的位置）
19．【解答】解：因为人站在匀速上升的电梯上，在水平方向上人与电梯之间没有发生相对运动，也没有发生相对运动的趋势，所以水平方向上不受力；在竖直方向上受重力和支持力的作用，这两个力是一对平衡力；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；如图所示：

20．【解答】解：（1）①把天平放在水平台面上，将游码移至标尺左端的零刻线处，发现指针向左偏，则应将平衡螺母向右调节，直至横梁水平平衡。
②矿石的质量＝砝码的质量+游码所对应的质量＝50g+20g+10g+4g＝84g。
③由图丙可知，矿石的体积V＝40cm3﹣20cm3＝20cm3，
则矿石的密度＝＝4.2g/cm3＝4.2×103kg/m3。
（2）②已知矿石的重力G及用弹簧测力计挂着的矿石悬浮在水中静止时弹簧测力计的示数为F，可求得矿石所受的浮力为F浮＝G﹣F。
③由阿基米德原理可得，矿石的体积为V＝＝，
则矿石的密度为＝。
故答案为：（1）①右；②84；③4.2×103；（2）。
21．【解答】解：（1）为了保护电路，连接电路时开关应该断开；
（2）原电路图中，滑动变阻器和电流表串联后与定值电阻并联，电压表串联在电路中是错误的，探究电流与电阻的关系实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端，如下图所示：
；
（3）把5Ω的电阻R接入电路后，闭合开关S，发现电流表无示数，电路可能断路；电压表有示数，电压表与电源连通，若电路故障只出现在R上，则电路故障是R断路；
（4）由图乙可知，电阻两端的电压始终保持U＝IR＝0.1A×25Ω＝0.5A×5Ω＝2.5V；
根据串联电路电压的规律，变阻器分得的电压：U滑＝6V﹣2.5V＝3.5V，
变阻器分得的电压为电压表示数的倍，
根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：R滑＝×25Ω＝35Ω，故为了完成整个实验，应该选取最大阻值至少35Ω的滑动变阻器，三个滑动变阻器的电流都是1.0A，故选：C。
故答案为：（1）断开；（2）见解答图；（3）定值电阻R断路；（4）2.5；C。
四、综合应用题（本题共20分，其中22题8分，23题12分）
22．【解答】解：（1）当闭合S1、S2时，R1、R2并联，所以U＝U1＝U2＝220V，
取暖器工作时通过R1的电流：
I1＝＝＝4A；
（2）当只闭合S1时，只有R1工作，当闭合S1、S2时，R1、R2并联，根据并联电路的电阻特点可知，并联的总电阻小于任一分电阻，
电压是一定的，根据P＝可知，当只闭合S1时，只有R1工作，电路中的电阻最大，电功率最小，电热取暖器处于低温挡，取暖器处于低温挡时，工作1min产生的热量：
Q＝I2R1t＝（4A）2×55Ω×1×60s＝5.28×104J；
（3）低温挡的额定功率：P低＝＝＝880W，
当闭合S1、S2时，R1、R2并联，电路中的电阻最小，电功率最大，电热取暖器处于高温挡；
R2的电功率：P2＝P高﹣P低＝1320W﹣880W＝440W；
由P＝UI可知，通过电阻R2的电流：I2＝＝＝2A；
R2的阻值：
R2＝＝＝110Ω。
答：（1）取暖器工作时通过R1的电流是4A；
（2）取暖器处于低温挡时，工作1min产生的热量是5.28×104J；
（3）R2的阻值为110Ω。
23．【解答】解：（1）由流体流速与压强的关系可知，流速越大的地方压强越小，机器人在工作时，主机内部的产生了高速气流，所以主机内部的气压小于大气压；
（2）发射超声波时与障碍物间的距离：s＝vt＝×340m/s×0.001s＝0.17m；
（3）由表中数据可知，机器人的质量为m＝4kg，该机器人静止在水平地面上时，对地面的压力：
F＝G＝mg＝4kg×10N/kg＝40N，
受力面积：S＝2cm2＝2×10﹣4m2，
对地面的压强：
p＝＝＝2×105Pa；
（4）由表中数据可知，额定电压为12V，电池容量为2500mA•h，额定功率为30W，
充满电后所有电能W＝UIt＝12V×2.5A×3600s＝108000J，
由P＝得：
t＝＝＝2880s＝0.8h；
克服摩擦力做到功为：Wf＝W×η1×η2＝108000J×（1﹣20%）×20%＝17280J；
根据Wf＝fs得：
s′＝＝＝4320m；
清扫宽度为L＝15cm＝0.15m，
则充满电后机器人一次能够清扫的最大面积为：
S′＝s′L＝4320m×0.2m＝864m2。
答：（1）小于；
（2）发射超声波时与障碍物间的距离为0.17m；
（3）机器人对地面的压强为2×105Pa；
（4）该机器人充满电后至下一次自动充电前，能够连续正常工作0.8h；充满电后机器人一次能够清扫的最大面积为964m2。
