2022年广东省揭阳市普宁市红领巾实验学校中考物理模拟预测试题（含解析）
展开
这是一份2022年广东省揭阳市普宁市红领巾实验学校中考物理模拟预测试题（含解析），共27页。试卷主要包含了单选题，填空题，实验题，作图题，计算题，综合题等内容，欢迎下载使用。
2022年广东省揭阳市普宁市红领巾实验学校中考物理模拟预测试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．下列几种估测最符合实际情况的是（ ）
A．一个中学生的质量约为500N
B．正常工作的家用电冰箱电流约为5A
C．光在空气中的传播速度约为340m/s
D．成年人双脚站立时对地面的压强约为1.5×104Pa
2．有关力的知识,下列说法正确的是
A．重力是物体受地球吸引而产生的,所以重心一定在物体上
B．弹力是由于物体发生弹性形变而产生的,物体受弹力方向与施力物形变方向相反
C．竖直上抛物体到最高点时,速度为零,此时物体处于平衡状态
D．滑动摩擦力是物体在另一个物体表面发生相对运动时,受到的阻碍物体相对运动的力,所以滑动摩擦力的方向总是与物体运动方向相反
3．如图所示，关于下列物理情境表述正确的是（ ）
A．图甲揭示了通电导体在磁场中受力，利用该原理可制成发电机
B．图乙实验电源的左端是正极，小磁针A端是S极
C．图丙表示地磁场它的磁感线由地理南极附近发出回到地理北极附近
D．图丁中的两个小球一定带异种电荷
4．在防控“新冠”期间，学校要求每位同学测体温，某班值日生用同一只体温计正确测出甲同学的体温为36.5°C，插入消毒液后擦干又分别测了乙、丙、丁三位同学的体温，读数正确，记录如下：①甲同学36.5°C，②乙同学36.5°C，③丙同学37.1°C同学，④丁同学37.1°C。请你判定上述情况中可能不准确的体温记录是（ ）
A．②③ B．③④ C．②④ D．②③④
5．图所示为某家庭电路，电灯和洗衣机（图中电动机）都在正常工作。在三线插座上刚插上电热水壶（开关未闭合）的插头时，洗衣机停止工作，但灯泡正常发光。拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，下列分析合理的是（ ）
A．一定是a、b两点间断路
B．一定是零线上的熔丝熔断了
C．一定是洗衣机所在支路某处断路
D．一定是e、f两点间断路
6．水平桌面上的甲、乙、丙三个完全相同的容器内装有不同的液体，将三个完全相同的长方体A、B、C分别放入容器内的液体中，静止时的位置如图所示，三个容器中的液面相平，则正确的是（ ）
A．长方体受到的浮力：F浮A
C．长方体下表面受到液体的压力：F>FB=FC
D．容器对桌面的压力：F甲=F乙=F丙
7．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是（ ）
A．R1的阻值为20Ω B．电源电压为8V
C．电路电流的变化范围0.1~0.4A D．该电路消耗的功率范围为0.6~3.6W
二、填空题

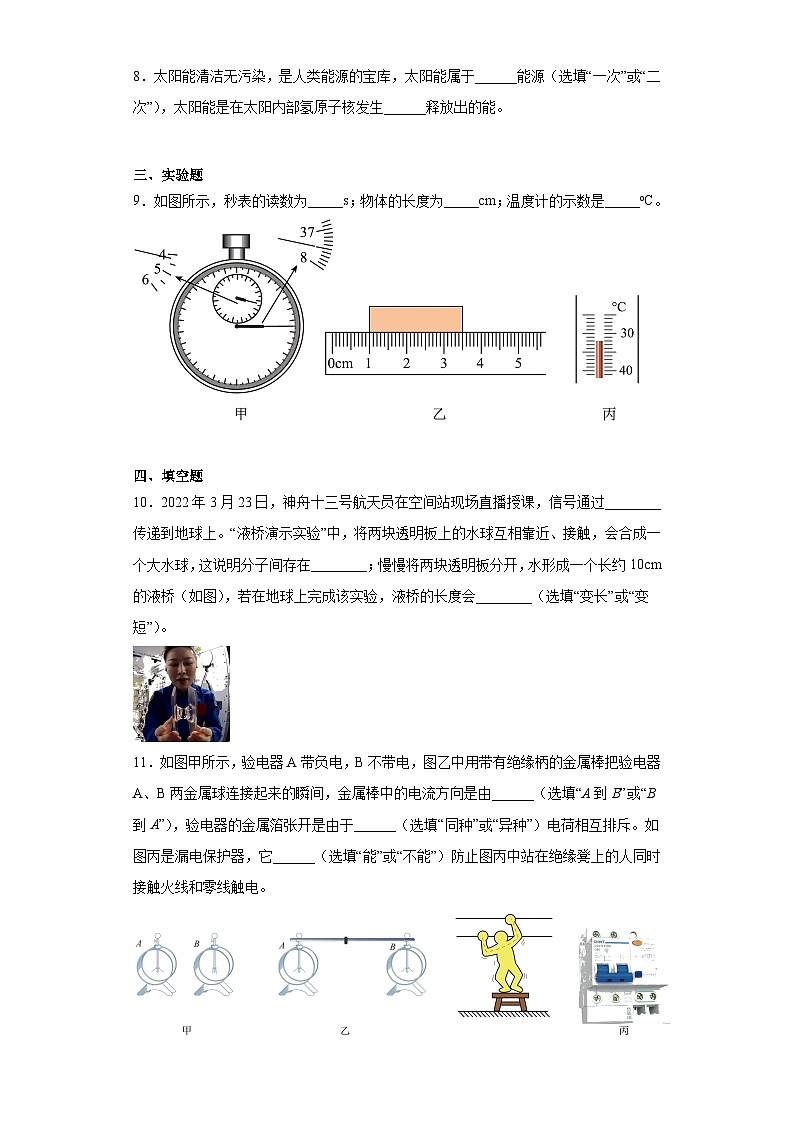

8．太阳能清洁无污染，是人类能源的宝库，太阳能属于______能源（选填“一次”或“二次”），太阳能是在太阳内部氢原子核发生______释放出的能。
三、实验题
9．如图所示，秒表的读数为_____s；物体的长度为_____cm；温度计的示数是_____oC。
四、填空题
10．2022年3月23日，神舟十三号航天员在空间站现场直播授课，信号通过________传递到地球上。“液桥演示实验”中，将两块透明板上的水球互相靠近、接触，会合成一个大水球，这说明分子间存在________；慢慢将两块透明板分开，水形成一个长约10cm的液桥（如图），若在地球上完成该实验，液桥的长度会________（选填“变长”或“变短”）。
11．如图甲所示，验电器A带负电，B不带电，图乙中用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中的电流方向是由______（选填“A到B”或“B到A”），验电器的金属箔张开是由于______（选填“同种”或“异种”）电荷相互排斥。如图丙是漏电保护器，它______（选填“能”或“不能”）防止图丙中站在绝缘凳上的人同时接触火线和零线触电。
12．如图是几种声音输入到示波器上时显示的波形其中音调相同的是______；响度相同的是______；其中丙比甲的频率______（选填“高”或“低”）。某电磁波的波形如图丁所示，则该电磁波的波长是______m，频率为______Hz。
13．如图所示，物体B的重力为40N，此时A正沿着水平桌面以0.4m/s的速度向右做匀速直线运动，则物体B匀速下降的速度是______m/s；若对A施加一个水平向左的力F，使物体B以原速度匀速上升，则该力F大小为______N，作用在物体B上绳子拉力的功率为______W（不计绳重、滑轮重及绳与滑轮间摩擦）。
14．如图所示，木块用细绳系在容器的底部，向容器内倒入一定量的水，此时水的深度为20cm，容器底部受到的压强为_______Pa；如果当木块的一半体积浸没在水中时，绳对木块的拉力是5N，当木块全部浸没在水中时，绳对木块的拉力是30N，则木块的重力是________N。
五、作图题
15．图甲是渔民叉鱼的场景，有经验的渔民叉鱼时对准所看到鱼的更深处叉去。请你在图乙中画出渔民看到鱼在水中的像的光路图。（图中A、B点表示鱼或鱼的像的位置）
16．瑜伽是深受大家喜爱的健身运动，练习时人体可视为杠杆，其简化示意图如图所示。请在图中画出：
①阻力的力臂；
②要使杠杆平衡，作用在A点的最小动力。
17．小旭家正在进行新房装修，需要安装一盏在一楼和二楼都能控制的楼梯灯，且有一个USB插孔，他设计的电路如图所示。请把灯和USB接口正确接入电路。
六、实验题
18．小强同学探究凸透镜成像的规律如图装置，凸透镜的焦距是10cm。
（1）点燃蜡烛后，应调节烛焰、凸透镜和光屏，使它们的中心在________上；
（2）将实验器材按图中甲位置放置后，光屏上成清晰的像，应用此规律工作的是________（选填“照相机”“投影仪”或“放大镜”）。实验一段时间后，光屏上的像“跑”到图乙所示的位置，若要像重新回到光屏中央，应将凸透镜向________移（选填“上”或“下”）；
（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像。对此下列解释合理的是________。
A．.因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距
B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距
C．这是烛焰发出的光经凸透镜表面反射形成的像.
（4）小金同学进一步探究：如图丙所示，凸透镜的焦距为10cm，保持光屏位置不变，让蜡烛和凸透镜分别以2cm/s和1cm/s的速度从图示位置同时匀速向左运动，经过________s，光屏上成清晰的像。
（5）图丁是2021年12月9日“天宫课堂”中，航天员王亚平为大家直播演示“神奇的太空小水球”实验，如图甲是通过水球成________（选填“实”或“虚”）像的瞬间。随后，王亚平向水球里注射一个气泡，神奇的一幕发生了，水球里竟然形成了一正一反的两个人像，如图戊注入气泡后，中间部分相当于两个________组成的（选填“平面镜”“凸透镜”或“凹透镜”）。
19．在探究“物体动能大小与哪些因素有关”的实验中，小明让质量不同的小球从同一斜面的同一高度由静止释放，撞击同一木块，木块被撞出一段距离，如图甲所示。
（1）该实验所研究的对象是___________（选填“木块”、“小球”或“斜面”）；
（2）该实验是通过观察___________（选填“s”或“h”）的大小来反映小球的动能大小的。若水平面是光滑的，___________（选填“能”或“不能”）达到探究目的；
（3）某同学换用图乙装置进行实验，若用甲、乙两个质量不同的小球（m甲>m乙）将同一弹簧压缩相同程度后由静止释放，则同一木块受到撞击后相应移动的距离s甲_________s乙（选填“大于”、“小于”或“等于”）；
（4）很多初中物理实验，选取器材时，采用了与本实验木块类似的作用。下列实验中的器材，没有体现本实验中木块作用的是___________。
20．实验课上某小组用伏安法测量额定电压为2.5V的小灯泡的电阻，现有6V电源、开关、标有“10Ω 1A”和“20Ω 1A”的滑动变阻器各一个、导线若干。
（1）如图甲所示，检查时发现有一条导线连接错误，请在错误的导线上画“×”，并只移动一条导线的一端，用笔画线代替导线将电路连接正确（导线不能交叉）；( )
（2）连好电路检查无误后，闭合开关，发现灯泡亮，电压表无示数，电流表有示数，导致这一现象的原因可能是___________；
A．电压表断路B．电压表短路C．滑动变阻器断路D．小灯泡断路
（3）故障排除后，闭合开关，当滑动变阻器的滑片P移到某一位置时电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向___________（选填“左”或“右”）移动；
（4）通过移动滑动变阻器的滑片P记录了多组数据，并作出了如图丙所示的I-U图像，由图可知小灯泡正常发光时的电阻为___________Ω，灯丝电阻是变化的原因是受___________的影响；
（5）该小组选的是“20Ω 1A”的滑动变阻器，如果他们选的是“10Ω 1A”的滑动变阻器，想完成这个实验，应串联一个为___________Ω（填范围）的定值电阻。
七、计算题
21．某家用轿车的总质量1200kg，家用轿车的额定功率30kW，每个轮胎与地面的接触面积0.02m2。求：
（1）该家用轿车静止在水平地面上时，对地面的压强是多大？
（2）若该家用轿车在额定功率下以72km/h的速度匀速行驶在平直的公路上，则该车发动机的牵引力是多少？
（3）该家用轿车仍以72km/h的速度匀速行驶10min，消耗汽油1.2kg，该车发动机的效率是多少？（假设汽油完全燃烧，汽油热值q=5.0×107J/kg）
22．如图甲所示是一家用电暖器，有“高温”、“低温”两档，铭牌见上表（低温档功率未标出），图乙为其简化的电路原理图。已知R1=440Ω，请完成下列问题：
※※牌电暖气
额定电压
220V
额定功率
低温档
高温档
1320W
频率
50Hz
（1）“低温”档时的功率是多大？
（2）R2的电阻是多少？
（3）若某房间内空气质量为60kg，空气温度为10℃，设定空气的比热容为1.1×103J/(kg·℃)且保持不变，用该电暖器的“高温”挡正常工作10min，放出热量的全部被房间内的空气吸收，那么可使此房间的空气温度升高到多少℃？
八、综合题
23．“科技兴则国兴”，热爱科学的小明做了一些物理小实验，请回答：
（1）如图1，小明将质量为30g的小球浸没在酒精中时，测得排开酒精的重力为1.5N，当把小球浸没在水中时，小球受到的浮力会________（选填“增大”、“减小”或“不变”），放开手后，小球将________（选填“上浮”、“下沉”或“悬浮”）；
（2）小明家新换了一台变频节能空调，小明想用电能表测一下这台空调的实际功率。当只有空调工作时，小明发现5min电能表闪了320次，电能表的铭牌如图2所示，则空调的实际功率为________W；
（3）小明用速度传感器和秒表测量一小车在水平路面上的运动情况。如图3所示是小明根据测量结果绘制的v—t图像。已知在4s～10s内小车受到的牵引力恒为10N，则小车在4s～10s内运动的路程为________m，在0～4s内受到的摩擦力________10N（选填“大于”“等于”或“小于”）；
（4）小明连接并安装了如图4所示的装置，发现当滑动变阻器的滑片向a端滑动时，弹簧长度变长。这说明：螺线管上端为________（选填“N极”或“S极”），电源左侧为________（选填“正极”或“负极”）。
24．阅读下列短文，回答问题。
电热服
电热服是将电源、控温装置、安全保护装置、发热元件等通过导线连接组成电路，利用电器控制服装内部的电热元件产生热量的一类服装的总称，如图甲所示。
电热服通过移动电源提供能量，发热元件（柔软发热片）为身体提供热量，保暖身体，抵御严寒。移动电源在家庭电路中直接充电，非常方便。电热服的温度可以通过控温装置调控，用户可以根据环境温度和自身情况调整为自己最适宜最舒服的温度。电热服中有过热保护装置，温度较高时自动跳转至低挡位，进行恒温保暖。
电热服的工作电压一般不超过12V，工作时就算出现了漏电，也不会对身体造成伤害。某品牌电热服采用型号为CN7440B电池包（内置8只额定电压3.7V，容量2200mA·h规格的锂电池片），持续正常工作4h后该电池包的电能耗尽。
（1）给电热服的移动电源充电时使用的是______（选填“交流电”或“直流电”）；
（2）电热服工作时就算出现了漏电，也不会对身体造成伤害，其原因是______；
（3）CN7440B电池包中一只锂电池片最多释放的电能为______J，配备该电池包的电热服正常工作时的功率为______W；
（4）小明根据电热服的功能，设计了一个过热保护电路，如图乙所示，R为热敏电阻，R1、R2模拟电阻丝，已知电路刚工作时R2接入电路，则他所选的热敏电阻R的阻值应随温度的升高而______（选填“增大”或“减小”），且R1______R2（选填“＞”“＜”或“＝”）。
九、填空题
25．智能机器人常被用于校园红外测温及校园消毒（如图甲所示）。机器人配备了3台高清摄像头和红外热成像测温仪，若检测到人体温度异常，机器人会发出警报信号。机器人上还安装了超声波雾化器自动喷枪，将消毒液雾化后再吹散到空气中进行消杀。当剩余电量不足时，机器人会主动寻找充电器充电，电池在充电时相当于用电器，在工作时相当于电源。如图乙是它简化的智能测温报警电路，报警器电阻不计，热敏电阻RT的阻值随温度变化规律如图丙所示。如表为智能机器人的部分参数：
电池充电电压
20V
电池工作电压
18V
电池容量
4000mAh
行进速度
0.3～0.6m/s
报警电流
≥30mA
底座与地接触面积
30cm2
满载时消毒液质量
10kg
空载净重
20kg
（1）机器人在消毒时，我们能闻到消毒液的味道，说明______；机器人电量不足时，它会以最大速度朝着充电器匀速直线前进，如果它距离充电器72m，则到达充电器需要______min；
（2）以下机器人工作的原理中正确的是______（单选题）；
A．高清摄像头利用了凸透镜成倒立缩小虚像的原理
B．红外测温仪工作时发出红外线射向人体再反射回测温仪内进行测温
C．在水平路面上匀速行驶的机器人正在喷雾消毒时，其动能不变
D．红外线是电磁波大家族的一员，相对于可见光，它的频率较低，但波长更长
（3）机器人电池充满电时，储存的电能是______J；
（4）当所测温度达到或超过37.3℃时，要求报警电路系统报警，则闭合开关前，应该将滑动变阻器的阻值调到______Ω；
（5）红外线测温仪测量的是人体皮肤表面的温度，而人体皮肤表面温度比腋下温度要略低，所以要将该电路报警温度调低一点，应将滑动变阻器的滑片向______（选填“左”、“右”）移动。
参考答案：
1．D
【详解】A．中学生的质量约为50kg，故A不符合题意；
B．正常工作的家用电冰箱电流约为1A，故B不符合题意；
C．光在空气中的传播速度约为，故C不符合题意；
D．成年人的重力约为700N，双脚的面积大约是400cm2，则成年人双脚站立时对地面的压强大约是
故D符合题意。
故选D。
2．B
【详解】重力是由于地球对物体的吸引而产生的，形状规则质量分布均匀的物体的重心与其几何中心重合，但不一定在物体上，故A错误；弹力是由于物体发生弹性形变恢复原状而产生的力，其方向与施力物体形变方向相反，故B正确；竖直上抛物体到最高点时速度为零，但此时物体只受重力作用，所以，受到的是非平衡力，故C错误；滑动摩擦力阻碍物体间的相对运动，总是与物体相对运动的方向相反，所以，滑动摩擦力不一定是阻力，也可以是动力，即滑动摩擦力的方向不一定与物体运动方向相反，故D错误，故选B．
3．C
【详解】A．图甲揭示了通电导体在磁场中受力，然后运动起来，利用该原理可制成电动机，不是发电机，故A错误；
B．观察图乙，电磁铁的左端是N极，右端是S极，由安培定则可知，电流入螺线管右端流入，电源的右端为正极，左端为负极；再根据同名磁极互相排斥，异名磁极互相吸引，可知，小磁针A端是S极，故B错误；
C．磁感线在磁体外部是由北极到南极，地磁场它的磁感线由地磁北极到地磁南极，地理南极附近是地磁北极，地理北极附近是地磁南极，则图丙表示地磁场它的磁感线由地理南极附近发出回到地理北极附近，故C正确；
D．图丁中两个小球互相吸引，可能是两小球带异种电荷，也可能是其中一个带电，另一个不带电，带电物体能吸引不带电的轻小物质，故D错误。
故选C。
4．C
【详解】
体温计有一个又细又弯的缩口，使用后需要把缩口上边的水银甩回到玻璃泡中。若没有甩回去直接用来测体温，如果所测体温比原来高，玻璃泡中的水银受热膨胀后能突破缩口，体温计能准确测出体温。如果所测体温比原来低，体温计就保持原来的状态，示数就不变，就不能准确测出体温。
由题可知，第一次正确测出甲的体温是36.5°C，然后直接用来测乙同学的体温也是36.5°C，那么乙同学的真实体温就可能低于36.5°C。再用这个体温计给丙同学测出体温为37.1°C，说明给丙同学测的体温是准确的，再用这支没有甩回水银的体温计给丁同学测出37.1°C，说明丁同学的真实体温可能低于37.1°C。故给乙同学和丁同学测的体温可能不准确。
A．③测出的体温是准确的，故A不符合题意；
B．③测出的体温是准确的，故B不符合题意；
C．②④测出的体温可能不准确，故C符合题意；
D．③测出的体温是准确的，故D不符合题意。
故选C。
5．D
【详解】A．若a、b两点间断路，没有电流经过三孔插座，三孔插座的左右两个孔都不能使氖管发光，故A不符合题意；
B．若零线上的熔丝熔断了，电流不是通路，灯泡也不会发光，故B不符合题意；
C．若洗衣机所在支路某处断路，则三孔插座中，当试电笔插在左边接零线的孔，氖管不会发光，故C不符合题意；
D．若e、f两点间断路，灯泡所在的支路是通的，故灯泡发光，e、f两点间断路，电流无法回到零线，但是当试电笔接触左边接零线的孔时，是发光的，洗衣机所在的电路也无法构成通路，故洗衣机也不工作，故D符合题意。
故选D。
6．C
【详解】A．根据图示可知，A悬浮， B、C漂浮，所以其所受的浮力与其自身的重力相等，故F浮A=F浮B=F浮C，故A错误；
B．由于A悬浮，故ρ甲= ρ物；B漂浮，ρ乙> ρ物；C漂浮，故ρ丙> ρ物；由于C浸入的体积小于B浸入的体积，所以丙中液体的密度大于乙中液体的密度，即ρ丙> ρ乙；甲中液体密度最小，故三种液体密度关系ρ甲< ρ乙< ρ丙；而液体的深度相同，由p=ρgh可知，丙容器底所受的压强最大，其次是乙，再次是甲，故液体对容器底的压强p甲
D．据图示可知，物体的体积不变，液面的高度相同，丙中物体排开的液体的体积最小，则丙中液体的体积最大，由于ρ甲< ρ乙< ρ丙，则丙中液体的质量最大，且A、B、C三个物体相同，丙容器和液体的质量最大，根据G=mg可知，丙容器的重力最大，丙容器对桌面的压力最大，其次是乙，最小的是甲，故容器对桌面的压力F甲
7．D
【详解】A．由图甲可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，当滑动变阻器消耗的功率为0.8W时，其两端电压为2V，由P=UI可得，此时电路中的电流
由及串联电路的电压规律可得，电源的电压
U=I1R1+U1=0.4A×R1+2V--------①
当滑动变阻器消耗的功率为0.5W时，其两端电压为5V，由P=UI可得，此时电路中的电流为
由及串联电路的电压规律可得，电源的电压
U=I2R1+U2=0.1A×R1+5V---------②
由于电源电压不变，联立①②可得
0.4A×R1+2V=0.1A×R1+5V
解得R1=10Ω，故A错误；
B．电源电压
U=I1R1+U1=0.4A×10Ω+2V=6V
故B错误；
C．由图乙可知，当滑动变阻器两端电压最大为5V时，滑动变阻器全部接入电路中，其电阻最大，此时电流最小为0.1A，当滑动变阻器接入电路的电阻为0时，电路为R1的简单电路，电路中的电阻最小，电流最大，则电路中的最大电流为
电路电流的变化范围0.1~0.6A，故C错误；
D．电源电压不变，由P=UI可得，电路中电流最大时，电路消耗的电功率最大，最大电功率
P大=UI大=6V×0.6A=3.6W
电源电压不变，由P=UI可得，电路中电流最小时，电路消耗的电功率最小，最小电功率
P小=UI小=6V×0.1A=0.6W
该电路消耗的功率范围为0.6~3.6W，故D正确。
故选D。
8． 一次 聚变
【详解】[1]一次能源是指直接从自然界获取的能源，如太阳能，水能、风能、潮汐能等；二次能源是指通过一次能源转化而来的能源，如电能。
[2]在太阳内部进行的由“氢”聚变成“氦”的原子核反应，不停地释放出巨大的能量，并不断向宇宙空间辐射能量，这种能量就是太阳能。
9． 247.5 2.50 -32
【详解】[1]秒表中间小圈的短针是分针，外圈的长针是秒针，分针跑整格一分钟，秒针跑两圈。如图，分针指在4min到5min中间的前半格，分针数读作4min，秒针转的是第一圈，读作7.5s，加起来就是这个秒表的读数为240s+7.5s=247.5s。
[2]如图，刻度尺1cm内有10个小格，所以刻度尺的分度值为1mm，测量物体时对准的起始刻度线为1.0cm处，尾端对准的刻度线是3.5cm处，要注意的是测量长度读数时，要记得估读到分度值的下一位，即该物体长度为：3.50cm-1.00cm=2.50cm。
[3]如图所示，刻度线上边的数字比下边的数字小，说明这部分刻度线在0℃以下。每10℃之间有10个小格，每个小格表示1℃，所以读数应该为-32℃。
10． 电磁波 引力 变短
【详解】[1]电磁波的传播不需要介质，信号是通过电磁波传递到地球上的。
[2]分子间存在相互作用的引力和斥力，两块透明板上的水球接触后合成一个，分子间存在引力，受到引力的作用自动合成一滴。
[3]气液界面之间存在着表面张力，使得液体表面好比有一层很薄的弹性薄膜一样。正是这样一层“虚拟”的薄膜，使得液桥的表面形貌得以维持，而不会“垮塌”。由于表面张力很弱，所以在正常重力环境下形成的液桥尺寸很小（通常只有几毫米），超过这个尺寸，液桥将无法平衡其重力而垮塌，所以在地球上，液桥的长度会变短。
11． B到A 同种 不能
【详解】[1]验电器A带负电，B不带电，用一根带有绝缘柄的金属棒把A、B连接起来，自由电子由A到B；自由电子的定向移动方向与电流方向相反，故电流方向由B到A。
[2]电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。验电器的金属箔张开，是因为同种电荷相互排斥。
[3]站在绝缘凳上的人同时接触火线和零线触电（双线触电），流过火线与零线的电流相等，保护器中火线和零线中电流产生的磁场应完全抵消，漏电保护器不会切断电路。
12． 甲乙 甲丙 高 0.04 7.5×109
【详解】[1][2]音调跟物体的振动频率有关，相同时间内，甲和乙振动的频率相同，所以音调相同的是甲和乙；响度跟物体的振幅有关，甲和丙振幅相同，故响度相同。
[3]由图可知，相同时间内丙比甲的振动频率高。
[4]由图丁可知，电磁波班得波长为2cm=0.02m，因此电磁波波长为
[5]电磁波的频率为
13． 0.8 160 32
【详解】[1]由图可知，绳子股数n=2，物体移动的速度v1=0.4m/s，则B物体下降的速度为
v2=nv1=2×0.4m/s=0.8m/s
[2]由图可知，当B匀速下降时，绳子上的拉力F拉=GB=40N，不计绳重、滑轮重及绳与滑轮间摩擦，根据滑轮组的特点可知，A与桌面的摩擦力为
f=nF拉=2×40N=80N
方向水平向左；当B匀速上升时，A受到的摩擦力水平向右，由于压力、粗糙程度不变，所以摩擦力的大小仍为80N，所以对A施加的水平向左的力F为
F=f+2F拉=80N+2×40N=160N
[3]由于
所以作用在物体B上绳子拉力的功率为
P=F拉v2=40N×0.8m/s=32W
14． 2000 20
【详解】[1]由液体压强可得，容器底部受到的压强为
[2]当木块的一半体积浸没在水中时，绳对木块的拉力是5N，则由可得
当木块全部浸没在水中时，绳对木块的拉力是30N，则
联立上述两式可得
即
所以，木块的重力是
15．
【详解】人之所以能看到水中的鱼，是由鱼反射的光线经水面折射后进入人眼，因此光的传播方向大致为B到眼睛；鱼的像是人眼逆着折射光线看到的，所以直接连接眼睛与B，与水面的交点即为入射点；连接A和入射点即为入射光线，然后作出法线，如图所示
16．
【详解】[1]图中O为支点，由支点O向阻力F2的作用线作垂线段，即为阻力F2的力臂l2。
[2]根据杠杆的平衡条件F1 l1=F2 l2可知，在阻力和阻力臂一定时，动力臂越长越省力，已知动力作用点为A，则最长的动力臂是OA，由力臂的定义，最小的动力应垂直OA，根据动力与阻力的定义，作用在A点的最小动力方向垂直OA向上，如下图所示：
17．
【详解】根据题意可知，灯和USB接口并联在电路中，可以单独使用；为了用电的安全，开关应接在火线和用电器之间，故作图如下：
18． 同一高度 投影仪 下 B 5 实 凹透镜
【详解】（1）[1]为了使像成在光屏中央，观察成像的性质，点燃蜡烛后，应调节烛焰、凸透镜和光屏，使它们的中心在同一高度上。
（2）[2]根据凸透镜成像规律，将实验器材按图中甲位置放置后，则物体在一倍和两倍焦距之间，光屏上成倒立放大清晰的实像，应用此规律工作的是投影仪。
[3]实验一段时间后，蜡烛因燃烧变短，凸透镜成实像时，物像倒置，光屏上的像“跑”到图乙所示的位置，若要像重新回到光屏中央，应将凸透镜向下移。
（3）[4] A．烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距，根据凸透镜成像规律，一倍焦距以外成实像，故A不符合题意；
B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距，根据凸透镜成像规律，一倍焦距以内成虚像，故B符合题意；
C．这是烛焰发出的光经凸透镜折射形成的像，故C不符合题意。
故选B。
（4）[5]如图丙所示，光屏和蜡烛到凸透镜的距离均为15cm，凸透镜焦距为10cm，保持光屏位置不变，让蜡烛和凸透镜分别以2cm/s和1cm/s的速度从图示位置同时匀速向左运动，以凸透镜为参照物，蜡烛以1 cm/s的速度从图示位置同时匀速向左运动，光屏1cm/s的速度从图示位置同时匀速向右运动。经过5s，光屏和蜡烛到镜子的距离都是20cm，即物体和光屏都处在距凸透镜两侧的两倍焦距上处成清晰的像。
（5）[6]如图丁物体在一倍和两倍焦距之间，通过水球成的是实像。
[7] 如图戊注入气泡后，变成中间薄，中间部分相当于两个凹透镜组成的。
19． 小球 s 不能 等于 B
【详解】（1）[1]由题意可知，该实验究小球的动能，即小球撞击木块时的动能的大小。
（2）[2][3]根据转换法，实验中是通过观察木块移动的距离s的大小判断出小球具有动能的大小；若水平面是光滑的，木块就会做匀速直线运动，无法比较木块移动距离的远近，达不到探究目的。
（3）[4]若用甲、乙两个质量不同的小球（m甲>m乙）将同一弹簧压缩相同程度后由静止释放，弹簧的压缩程度相同，具有的弹性势能相同，释放时弹性势能转化为小球的动能，则小球的动能相同，撞击木块时，木块的动能相同，木块的质量不变，所以木块移动的距离相同，即s甲等于s乙。
（4）[5]实验中通过小球撞击木块的运动的距离的大小判断动能的大小，采用的是转换法。
A．内能的大小无法观察，通过棉絮的燃烧情况能判定压缩空气内能的变化，属于转换法。故A不符合题意；
B．研究物质的升温特点时，需控制两种物质的质量相同，采用的是控制变量法。故B符合题意；
C．分子的运动无法用肉眼直接观察，通过红墨水分子的运动情况判定分子运动与温度的关系，采用是转换法。故C不符合题意；
D．电流的大小无法观察，实验中通过电流表示数大小判定电流的大小，采用的是转换法。故D不符合题意。
故选B。
20． B 右 10 温度 4~14
【详解】（1）[1]根据实验要求，电压表应并联在灯泡两端测灯泡电压，如图所示
（2）[2]A．如果仅电压表断路，电压表无示数，但灯泡不受影响，可以发光，故A不符合题意；
B．电压表与灯泡并联，如果电压表短路，则灯泡也一起短路，灯泡不发光，电流表有示数，故B符合题意；
CD．如果滑动变阻器断路或小灯泡断路，则电路中无电流，电流表无示数，故CD不符合题意。
故选B。
（3）[3]如图乙所示，电压表接入的量程为0~3V，分度值为0.1V，所以灯泡两端电压为2.2V，而灯泡额定电压为2.5V，根据串联电路分压的规律，要使灯泡两端电压变大，则滑动变阻器分得的电压减小，滑动变阻器接入的电阻变小，故应将滑动变阻器的滑片向右移动。
（4）[4]如图丙所示，当灯泡两端电压为，，小灯泡正常发光时的电阻为
[5]导体电阻与材料、长度、横截面积和温度有关，当灯泡的功率变大时，温度升高，灯丝的电阻变大，故灯丝电阻是变化的原因是受温度影响。
（4）[6]当灯泡正常发光时，，，则电路中总电阻为
如果他们选的是“10Ω 1A”的滑动变阻器，当滑动变阻器接入最大值时，需要串联的最小定值电阻为
如果滑动变阻器接入阻值为0时，需要串联的最大定值电阻为
故应串联一个为4~14Ω的定值电阻。
21．（1）1.5×105Pa；（2）1500N；（3）30%
【详解】解：（1）该家用轿车静止在水平地面上时，对地面的压力
F=G=mg=1200kg×10N/kg=1.2×104N
对地面的压强
（2）行驶速度
v=72km/h=20m/s
功率
该车发动机的牵引力
（3）该家用轿车仍以72km/h的速度匀速行驶10min，牵引力所做的功
W=Fs=Fvt=1500N×20m/s×10×60s=1.8×107J
完全燃烧1.2kg汽油放出热量
Q放=m′q=1.2kg×5.0×107J/kg=6×107J
该车发动机的效率
答：（1）该家用轿车静止在水平地面上时，对地面的压强为1.5×105Pa；
（2）该车发动机的牵引力是1500N；
（3）该车发动机的效率是30%。
22．（1）110W；（2）40Ω；（3）22
【详解】解：（1）由图乙可知，当开关S断开时，电路为只有R1的简单电路；当开关S闭合时，电路为R1、R2的并联电路，根据并联电路的电阻特点可知，此时电路的总电阻小于R1。由可知，当开关S断开时，为低温档；当开关S闭合时，为高温档。则低温档的功率为
（2）由铭牌可知，高温档的功率为1320W，则高温档时电路的总电流为
R1通过的电流为
根据并联电路的电流特点可知，通过R2的电流为
I2=I-I1=6A-0.5A=5.5A
根据欧姆定律，此时R2的阻值为
（3）用该电暖器的“高温”挡正常工作10min，放出的热量等于消耗的电能，放出热量为
Q=W=Pt=1320W×10×60s=7.92×105J
若放出热量的全部被房间内的空气吸收，即Q吸=Q，那么可使此房间的空气温度升高的度数为
此房间的空气温度升高到
t=t0+Δt=10℃+12℃=22℃
答：（1）“低温”档时的功率是110W；
（2）R2的电阻是40Ω；
（3）房间的空气温度升高到22℃。
23． 增大 上浮 2400 9 等于 N 正极
【详解】（1）[1][2]小球的重力
G=mg=0.03×10N/kg=0.3N
根据阿基米德原理可知，小球浸没在酒精中受到的浮力
F浮酒=G排=1.5N
当小球浸没在水中时，由阿基米德原理F浮=ρ液V排g可知，小球在水中受到的浮力
F浮水>F浮酒>G
因此，小球在水中浸没时浮力增大，根据物体的浮沉条件可知，小球会上浮。
（2）[3]5min电能表闪了320次，根据电能表的铭牌可知，消耗的电能
消耗这些电能所用时间
t=5min=300s
故空调的实际功率
（3）[4]由图可知，在4s～10s内小车的速度是1.5m/s，故小车在这段时间内运动的路程
s=vt=1.5m/s×6s=9m
[5]因在4s～10s内小车受到的牵引力恒为10N，由图可知，此时小车做匀速直线运动，故小车受到的滑动摩擦力
f=F牵=10N
因滑动摩擦力的大小只与压力及接触面的粗糙程度有关，故小车在0～4s内受到的摩擦力大小等于10N。
（4）[6]当滑动变阻器的滑片向a端滑动时，电阻变大，电路中的电流变小，此时弹簧伸长，则说明通电螺线管的上端和条形磁体的下端互相排斥，电流减小时，排斥力变小，故弹簧伸长，因此通电螺线管上端和条形磁体的下端是同名磁极，即螺线管上端是N极。
[7]由安培定则可知，当螺线管正面电流向右时，螺线管上端为N极，故电源左侧为正极。
24． 交流电 人体的安全电压高于电热服的工作电压 29304 16.28 减小 >
【详解】（1）[1]由材料得，电热服通过移动电源提供能量，移动电源在家庭电路中直接充电，家庭电路使用的是交流电，所以给电热服的移动电源充电时使用的是交流电。
（2）[2]电热服的工作电压一般不超过12V，人体安全电压不高于36V，电热服的工作电压小于人体的安全电压，因此电热服工作时就算出现了漏电，也不会对身体造成伤害。
（3）[3]由材料得，某品牌电热服采用型号为CN7440B电池包（内置8只额定电压3.7V，容量2200mA·h规格的锂电池片），则CN7440B电池包中一只锂电池片最多释放的电能为
[4]电池包最多储存的电能为
持续正常工作4h后该电池包的电能耗尽，配备该电池包的电热服正常工作时的功率为
（4）[5]由图乙得，控制电路由热敏电阻R与电磁铁串联而成。电热服为高温档时，只有电阻丝R2接入电路中；电热服为低温档时，电阻丝只有R1接入电路中，即当电路中温度较低时，电阻丝R2接入电路中；当电路中温度较高时，电磁铁将衔铁吸下，电阻丝R1接入电路中，说明电路中温度达到一定值时，控制电路的电阻变小，电流增大，电磁铁磁性增大，将衔铁吸下，使电阻丝R2断开，电阻丝R1工作，说明热敏电阻R的阻值随温度的升高而减小。
[6]R1工作时为低温档，R2工作时为高温档，由
得
25． 分子在做无规则运动 2 D 2.88´105 200 左
【详解】（1）[1]能闻到消毒液的味道说明消毒水发生了扩散现象，扩散到空气中，说明分子在做无规则运动。
[2]机器人的最大速度为v=0.6m/s，运动的路程为s=72m，由得，到达充电器需要的时间为
（2）[3]A．摄像头相当于照相机，成倒立、缩小的实像，故A错误；
B．温度高于绝对零度的任何物体都能发出红外线，人体发射红外线，红外测温仪接收人体发射的红外线进行测温，故B错误；
C．影响动能大小的因素有物体的质量和速度。水平路面上匀速行驶的机器人运动速度不变，但随着喷雾消毒的进行，质量在减小，所以动能减小，故C错误：
D．红外线是电磁波，波长较长，超出了可见光的波长范围，且频率较低，故D正确。
故选D。
（3）[4]机器人的电池容量为4000mAh，若充电电流为I，充电时间为t，可知满足
It= 4000mAh= 4Ah
电池充电电压U=20V，则充满电时存储的电能大小为
W=UIt= 20V×4Ah = 20V×4×3600s=2.88´105J
（4）[5]由乙图可知热敏电阻和滑动变阻器串联接入电路，电压U=18V，最小报警电流为
I=30mA= 0.03A
由欧姆定律可知达到最小报警电流时的电路总电阻
由丙图可知温度到达37.3℃时，热敏电阻的阻值为RT=400Ω，由串联电路的总电阻等于各电阻之和可知，此时滑动变阻器的阻值为
R滑=R-RT= 600Ω-400Ω=200Ω
故闭合开关前应将滑动变阻器的阻值调到200Ω处。
（5）[6]由丙图可知，报警温度调低时热敏电阻的阻值增大，而最小报警电流的大小不变，由可知，在电源电压一定时，电路总电阻不变。串联电路电阻为各电阻之和，所以此时应减小滑动变阻器接入电路中的电阻，故滑动变阻器滑片应向左移动。
2022年广东省揭阳市普宁市红领巾实验学校中考物理模拟预测试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．下列几种估测最符合实际情况的是（ ）
A．一个中学生的质量约为500N
B．正常工作的家用电冰箱电流约为5A
C．光在空气中的传播速度约为340m/s
D．成年人双脚站立时对地面的压强约为1.5×104Pa
2．有关力的知识,下列说法正确的是
A．重力是物体受地球吸引而产生的,所以重心一定在物体上
B．弹力是由于物体发生弹性形变而产生的,物体受弹力方向与施力物形变方向相反
C．竖直上抛物体到最高点时,速度为零,此时物体处于平衡状态
D．滑动摩擦力是物体在另一个物体表面发生相对运动时,受到的阻碍物体相对运动的力,所以滑动摩擦力的方向总是与物体运动方向相反
3．如图所示，关于下列物理情境表述正确的是（ ）
A．图甲揭示了通电导体在磁场中受力，利用该原理可制成发电机
B．图乙实验电源的左端是正极，小磁针A端是S极
C．图丙表示地磁场它的磁感线由地理南极附近发出回到地理北极附近
D．图丁中的两个小球一定带异种电荷
4．在防控“新冠”期间，学校要求每位同学测体温，某班值日生用同一只体温计正确测出甲同学的体温为36.5°C，插入消毒液后擦干又分别测了乙、丙、丁三位同学的体温，读数正确，记录如下：①甲同学36.5°C，②乙同学36.5°C，③丙同学37.1°C同学，④丁同学37.1°C。请你判定上述情况中可能不准确的体温记录是（ ）
A．②③ B．③④ C．②④ D．②③④
5．图所示为某家庭电路，电灯和洗衣机（图中电动机）都在正常工作。在三线插座上刚插上电热水壶（开关未闭合）的插头时，洗衣机停止工作，但灯泡正常发光。拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，下列分析合理的是（ ）
A．一定是a、b两点间断路
B．一定是零线上的熔丝熔断了
C．一定是洗衣机所在支路某处断路
D．一定是e、f两点间断路
6．水平桌面上的甲、乙、丙三个完全相同的容器内装有不同的液体，将三个完全相同的长方体A、B、C分别放入容器内的液体中，静止时的位置如图所示，三个容器中的液面相平，则正确的是（ ）
A．长方体受到的浮力：F浮A
C．长方体下表面受到液体的压力：F>FB=FC
D．容器对桌面的压力：F甲=F乙=F丙
7．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是（ ）
A．R1的阻值为20Ω B．电源电压为8V
C．电路电流的变化范围0.1~0.4A D．该电路消耗的功率范围为0.6~3.6W
二、填空题
8．太阳能清洁无污染，是人类能源的宝库，太阳能属于______能源（选填“一次”或“二次”），太阳能是在太阳内部氢原子核发生______释放出的能。
三、实验题
9．如图所示，秒表的读数为_____s；物体的长度为_____cm；温度计的示数是_____oC。
四、填空题
10．2022年3月23日，神舟十三号航天员在空间站现场直播授课，信号通过________传递到地球上。“液桥演示实验”中，将两块透明板上的水球互相靠近、接触，会合成一个大水球，这说明分子间存在________；慢慢将两块透明板分开，水形成一个长约10cm的液桥（如图），若在地球上完成该实验，液桥的长度会________（选填“变长”或“变短”）。
11．如图甲所示，验电器A带负电，B不带电，图乙中用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中的电流方向是由______（选填“A到B”或“B到A”），验电器的金属箔张开是由于______（选填“同种”或“异种”）电荷相互排斥。如图丙是漏电保护器，它______（选填“能”或“不能”）防止图丙中站在绝缘凳上的人同时接触火线和零线触电。
12．如图是几种声音输入到示波器上时显示的波形其中音调相同的是______；响度相同的是______；其中丙比甲的频率______（选填“高”或“低”）。某电磁波的波形如图丁所示，则该电磁波的波长是______m，频率为______Hz。
13．如图所示，物体B的重力为40N，此时A正沿着水平桌面以0.4m/s的速度向右做匀速直线运动，则物体B匀速下降的速度是______m/s；若对A施加一个水平向左的力F，使物体B以原速度匀速上升，则该力F大小为______N，作用在物体B上绳子拉力的功率为______W（不计绳重、滑轮重及绳与滑轮间摩擦）。
14．如图所示，木块用细绳系在容器的底部，向容器内倒入一定量的水，此时水的深度为20cm，容器底部受到的压强为_______Pa；如果当木块的一半体积浸没在水中时，绳对木块的拉力是5N，当木块全部浸没在水中时，绳对木块的拉力是30N，则木块的重力是________N。
五、作图题
15．图甲是渔民叉鱼的场景，有经验的渔民叉鱼时对准所看到鱼的更深处叉去。请你在图乙中画出渔民看到鱼在水中的像的光路图。（图中A、B点表示鱼或鱼的像的位置）
16．瑜伽是深受大家喜爱的健身运动，练习时人体可视为杠杆，其简化示意图如图所示。请在图中画出：
①阻力的力臂；
②要使杠杆平衡，作用在A点的最小动力。
17．小旭家正在进行新房装修，需要安装一盏在一楼和二楼都能控制的楼梯灯，且有一个USB插孔，他设计的电路如图所示。请把灯和USB接口正确接入电路。
六、实验题
18．小强同学探究凸透镜成像的规律如图装置，凸透镜的焦距是10cm。
（1）点燃蜡烛后，应调节烛焰、凸透镜和光屏，使它们的中心在________上；
（2）将实验器材按图中甲位置放置后，光屏上成清晰的像，应用此规律工作的是________（选填“照相机”“投影仪”或“放大镜”）。实验一段时间后，光屏上的像“跑”到图乙所示的位置，若要像重新回到光屏中央，应将凸透镜向________移（选填“上”或“下”）；
（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像。对此下列解释合理的是________。
A．.因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距
B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距
C．这是烛焰发出的光经凸透镜表面反射形成的像.
（4）小金同学进一步探究：如图丙所示，凸透镜的焦距为10cm，保持光屏位置不变，让蜡烛和凸透镜分别以2cm/s和1cm/s的速度从图示位置同时匀速向左运动，经过________s，光屏上成清晰的像。
（5）图丁是2021年12月9日“天宫课堂”中，航天员王亚平为大家直播演示“神奇的太空小水球”实验，如图甲是通过水球成________（选填“实”或“虚”）像的瞬间。随后，王亚平向水球里注射一个气泡，神奇的一幕发生了，水球里竟然形成了一正一反的两个人像，如图戊注入气泡后，中间部分相当于两个________组成的（选填“平面镜”“凸透镜”或“凹透镜”）。
19．在探究“物体动能大小与哪些因素有关”的实验中，小明让质量不同的小球从同一斜面的同一高度由静止释放，撞击同一木块，木块被撞出一段距离，如图甲所示。
（1）该实验所研究的对象是___________（选填“木块”、“小球”或“斜面”）；
（2）该实验是通过观察___________（选填“s”或“h”）的大小来反映小球的动能大小的。若水平面是光滑的，___________（选填“能”或“不能”）达到探究目的；
（3）某同学换用图乙装置进行实验，若用甲、乙两个质量不同的小球（m甲>m乙）将同一弹簧压缩相同程度后由静止释放，则同一木块受到撞击后相应移动的距离s甲_________s乙（选填“大于”、“小于”或“等于”）；
（4）很多初中物理实验，选取器材时，采用了与本实验木块类似的作用。下列实验中的器材，没有体现本实验中木块作用的是___________。
20．实验课上某小组用伏安法测量额定电压为2.5V的小灯泡的电阻，现有6V电源、开关、标有“10Ω 1A”和“20Ω 1A”的滑动变阻器各一个、导线若干。
（1）如图甲所示，检查时发现有一条导线连接错误，请在错误的导线上画“×”，并只移动一条导线的一端，用笔画线代替导线将电路连接正确（导线不能交叉）；( )
（2）连好电路检查无误后，闭合开关，发现灯泡亮，电压表无示数，电流表有示数，导致这一现象的原因可能是___________；
A．电压表断路B．电压表短路C．滑动变阻器断路D．小灯泡断路
（3）故障排除后，闭合开关，当滑动变阻器的滑片P移到某一位置时电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向___________（选填“左”或“右”）移动；
（4）通过移动滑动变阻器的滑片P记录了多组数据，并作出了如图丙所示的I-U图像，由图可知小灯泡正常发光时的电阻为___________Ω，灯丝电阻是变化的原因是受___________的影响；
（5）该小组选的是“20Ω 1A”的滑动变阻器，如果他们选的是“10Ω 1A”的滑动变阻器，想完成这个实验，应串联一个为___________Ω（填范围）的定值电阻。
七、计算题
21．某家用轿车的总质量1200kg，家用轿车的额定功率30kW，每个轮胎与地面的接触面积0.02m2。求：
（1）该家用轿车静止在水平地面上时，对地面的压强是多大？
（2）若该家用轿车在额定功率下以72km/h的速度匀速行驶在平直的公路上，则该车发动机的牵引力是多少？
（3）该家用轿车仍以72km/h的速度匀速行驶10min，消耗汽油1.2kg，该车发动机的效率是多少？（假设汽油完全燃烧，汽油热值q=5.0×107J/kg）
22．如图甲所示是一家用电暖器，有“高温”、“低温”两档，铭牌见上表（低温档功率未标出），图乙为其简化的电路原理图。已知R1=440Ω，请完成下列问题：
※※牌电暖气
额定电压
220V
额定功率
低温档
高温档
1320W
频率
50Hz
（1）“低温”档时的功率是多大？
（2）R2的电阻是多少？
（3）若某房间内空气质量为60kg，空气温度为10℃，设定空气的比热容为1.1×103J/(kg·℃)且保持不变，用该电暖器的“高温”挡正常工作10min，放出热量的全部被房间内的空气吸收，那么可使此房间的空气温度升高到多少℃？
八、综合题
23．“科技兴则国兴”，热爱科学的小明做了一些物理小实验，请回答：
（1）如图1，小明将质量为30g的小球浸没在酒精中时，测得排开酒精的重力为1.5N，当把小球浸没在水中时，小球受到的浮力会________（选填“增大”、“减小”或“不变”），放开手后，小球将________（选填“上浮”、“下沉”或“悬浮”）；
（2）小明家新换了一台变频节能空调，小明想用电能表测一下这台空调的实际功率。当只有空调工作时，小明发现5min电能表闪了320次，电能表的铭牌如图2所示，则空调的实际功率为________W；
（3）小明用速度传感器和秒表测量一小车在水平路面上的运动情况。如图3所示是小明根据测量结果绘制的v—t图像。已知在4s～10s内小车受到的牵引力恒为10N，则小车在4s～10s内运动的路程为________m，在0～4s内受到的摩擦力________10N（选填“大于”“等于”或“小于”）；
（4）小明连接并安装了如图4所示的装置，发现当滑动变阻器的滑片向a端滑动时，弹簧长度变长。这说明：螺线管上端为________（选填“N极”或“S极”），电源左侧为________（选填“正极”或“负极”）。
24．阅读下列短文，回答问题。
电热服
电热服是将电源、控温装置、安全保护装置、发热元件等通过导线连接组成电路，利用电器控制服装内部的电热元件产生热量的一类服装的总称，如图甲所示。
电热服通过移动电源提供能量，发热元件（柔软发热片）为身体提供热量，保暖身体，抵御严寒。移动电源在家庭电路中直接充电，非常方便。电热服的温度可以通过控温装置调控，用户可以根据环境温度和自身情况调整为自己最适宜最舒服的温度。电热服中有过热保护装置，温度较高时自动跳转至低挡位，进行恒温保暖。
电热服的工作电压一般不超过12V，工作时就算出现了漏电，也不会对身体造成伤害。某品牌电热服采用型号为CN7440B电池包（内置8只额定电压3.7V，容量2200mA·h规格的锂电池片），持续正常工作4h后该电池包的电能耗尽。
（1）给电热服的移动电源充电时使用的是______（选填“交流电”或“直流电”）；
（2）电热服工作时就算出现了漏电，也不会对身体造成伤害，其原因是______；
（3）CN7440B电池包中一只锂电池片最多释放的电能为______J，配备该电池包的电热服正常工作时的功率为______W；
（4）小明根据电热服的功能，设计了一个过热保护电路，如图乙所示，R为热敏电阻，R1、R2模拟电阻丝，已知电路刚工作时R2接入电路，则他所选的热敏电阻R的阻值应随温度的升高而______（选填“增大”或“减小”），且R1______R2（选填“＞”“＜”或“＝”）。
九、填空题
25．智能机器人常被用于校园红外测温及校园消毒（如图甲所示）。机器人配备了3台高清摄像头和红外热成像测温仪，若检测到人体温度异常，机器人会发出警报信号。机器人上还安装了超声波雾化器自动喷枪，将消毒液雾化后再吹散到空气中进行消杀。当剩余电量不足时，机器人会主动寻找充电器充电，电池在充电时相当于用电器，在工作时相当于电源。如图乙是它简化的智能测温报警电路，报警器电阻不计，热敏电阻RT的阻值随温度变化规律如图丙所示。如表为智能机器人的部分参数：
电池充电电压
20V
电池工作电压
18V
电池容量
4000mAh
行进速度
0.3～0.6m/s
报警电流
≥30mA
底座与地接触面积
30cm2
满载时消毒液质量
10kg
空载净重
20kg
（1）机器人在消毒时，我们能闻到消毒液的味道，说明______；机器人电量不足时，它会以最大速度朝着充电器匀速直线前进，如果它距离充电器72m，则到达充电器需要______min；
（2）以下机器人工作的原理中正确的是______（单选题）；
A．高清摄像头利用了凸透镜成倒立缩小虚像的原理
B．红外测温仪工作时发出红外线射向人体再反射回测温仪内进行测温
C．在水平路面上匀速行驶的机器人正在喷雾消毒时，其动能不变
D．红外线是电磁波大家族的一员，相对于可见光，它的频率较低，但波长更长
（3）机器人电池充满电时，储存的电能是______J；
（4）当所测温度达到或超过37.3℃时，要求报警电路系统报警，则闭合开关前，应该将滑动变阻器的阻值调到______Ω；
（5）红外线测温仪测量的是人体皮肤表面的温度，而人体皮肤表面温度比腋下温度要略低，所以要将该电路报警温度调低一点，应将滑动变阻器的滑片向______（选填“左”、“右”）移动。
参考答案：
1．D
【详解】A．中学生的质量约为50kg，故A不符合题意；
B．正常工作的家用电冰箱电流约为1A，故B不符合题意；
C．光在空气中的传播速度约为，故C不符合题意；
D．成年人的重力约为700N，双脚的面积大约是400cm2，则成年人双脚站立时对地面的压强大约是
故D符合题意。
故选D。
2．B
【详解】重力是由于地球对物体的吸引而产生的，形状规则质量分布均匀的物体的重心与其几何中心重合，但不一定在物体上，故A错误；弹力是由于物体发生弹性形变恢复原状而产生的力，其方向与施力物体形变方向相反，故B正确；竖直上抛物体到最高点时速度为零，但此时物体只受重力作用，所以，受到的是非平衡力，故C错误；滑动摩擦力阻碍物体间的相对运动，总是与物体相对运动的方向相反，所以，滑动摩擦力不一定是阻力，也可以是动力，即滑动摩擦力的方向不一定与物体运动方向相反，故D错误，故选B．
3．C
【详解】A．图甲揭示了通电导体在磁场中受力，然后运动起来，利用该原理可制成电动机，不是发电机，故A错误；
B．观察图乙，电磁铁的左端是N极，右端是S极，由安培定则可知，电流入螺线管右端流入，电源的右端为正极，左端为负极；再根据同名磁极互相排斥，异名磁极互相吸引，可知，小磁针A端是S极，故B错误；
C．磁感线在磁体外部是由北极到南极，地磁场它的磁感线由地磁北极到地磁南极，地理南极附近是地磁北极，地理北极附近是地磁南极，则图丙表示地磁场它的磁感线由地理南极附近发出回到地理北极附近，故C正确；
D．图丁中两个小球互相吸引，可能是两小球带异种电荷，也可能是其中一个带电，另一个不带电，带电物体能吸引不带电的轻小物质，故D错误。
故选C。
4．C
【详解】
体温计有一个又细又弯的缩口，使用后需要把缩口上边的水银甩回到玻璃泡中。若没有甩回去直接用来测体温，如果所测体温比原来高，玻璃泡中的水银受热膨胀后能突破缩口，体温计能准确测出体温。如果所测体温比原来低，体温计就保持原来的状态，示数就不变，就不能准确测出体温。
由题可知，第一次正确测出甲的体温是36.5°C，然后直接用来测乙同学的体温也是36.5°C，那么乙同学的真实体温就可能低于36.5°C。再用这个体温计给丙同学测出体温为37.1°C，说明给丙同学测的体温是准确的，再用这支没有甩回水银的体温计给丁同学测出37.1°C，说明丁同学的真实体温可能低于37.1°C。故给乙同学和丁同学测的体温可能不准确。
A．③测出的体温是准确的，故A不符合题意；
B．③测出的体温是准确的，故B不符合题意；
C．②④测出的体温可能不准确，故C符合题意；
D．③测出的体温是准确的，故D不符合题意。
故选C。
5．D
【详解】A．若a、b两点间断路，没有电流经过三孔插座，三孔插座的左右两个孔都不能使氖管发光，故A不符合题意；
B．若零线上的熔丝熔断了，电流不是通路，灯泡也不会发光，故B不符合题意；
C．若洗衣机所在支路某处断路，则三孔插座中，当试电笔插在左边接零线的孔，氖管不会发光，故C不符合题意；
D．若e、f两点间断路，灯泡所在的支路是通的，故灯泡发光，e、f两点间断路，电流无法回到零线，但是当试电笔接触左边接零线的孔时，是发光的，洗衣机所在的电路也无法构成通路，故洗衣机也不工作，故D符合题意。
故选D。
6．C
【详解】A．根据图示可知，A悬浮， B、C漂浮，所以其所受的浮力与其自身的重力相等，故F浮A=F浮B=F浮C，故A错误；
B．由于A悬浮，故ρ甲= ρ物；B漂浮，ρ乙> ρ物；C漂浮，故ρ丙> ρ物；由于C浸入的体积小于B浸入的体积，所以丙中液体的密度大于乙中液体的密度，即ρ丙> ρ乙；甲中液体密度最小，故三种液体密度关系ρ甲< ρ乙< ρ丙；而液体的深度相同，由p=ρgh可知，丙容器底所受的压强最大，其次是乙，再次是甲，故液体对容器底的压强p甲
D．据图示可知，物体的体积不变，液面的高度相同，丙中物体排开的液体的体积最小，则丙中液体的体积最大，由于ρ甲< ρ乙< ρ丙，则丙中液体的质量最大，且A、B、C三个物体相同，丙容器和液体的质量最大，根据G=mg可知，丙容器的重力最大，丙容器对桌面的压力最大，其次是乙，最小的是甲，故容器对桌面的压力F甲
7．D
【详解】A．由图甲可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，当滑动变阻器消耗的功率为0.8W时，其两端电压为2V，由P=UI可得，此时电路中的电流
由及串联电路的电压规律可得，电源的电压
U=I1R1+U1=0.4A×R1+2V--------①
当滑动变阻器消耗的功率为0.5W时，其两端电压为5V，由P=UI可得，此时电路中的电流为
由及串联电路的电压规律可得，电源的电压
U=I2R1+U2=0.1A×R1+5V---------②
由于电源电压不变，联立①②可得
0.4A×R1+2V=0.1A×R1+5V
解得R1=10Ω，故A错误；
B．电源电压
U=I1R1+U1=0.4A×10Ω+2V=6V
故B错误；
C．由图乙可知，当滑动变阻器两端电压最大为5V时，滑动变阻器全部接入电路中，其电阻最大，此时电流最小为0.1A，当滑动变阻器接入电路的电阻为0时，电路为R1的简单电路，电路中的电阻最小，电流最大，则电路中的最大电流为
电路电流的变化范围0.1~0.6A，故C错误；
D．电源电压不变，由P=UI可得，电路中电流最大时，电路消耗的电功率最大，最大电功率
P大=UI大=6V×0.6A=3.6W
电源电压不变，由P=UI可得，电路中电流最小时，电路消耗的电功率最小，最小电功率
P小=UI小=6V×0.1A=0.6W
该电路消耗的功率范围为0.6~3.6W，故D正确。
故选D。
8． 一次 聚变
【详解】[1]一次能源是指直接从自然界获取的能源，如太阳能，水能、风能、潮汐能等；二次能源是指通过一次能源转化而来的能源，如电能。
[2]在太阳内部进行的由“氢”聚变成“氦”的原子核反应，不停地释放出巨大的能量，并不断向宇宙空间辐射能量，这种能量就是太阳能。
9． 247.5 2.50 -32
【详解】[1]秒表中间小圈的短针是分针，外圈的长针是秒针，分针跑整格一分钟，秒针跑两圈。如图，分针指在4min到5min中间的前半格，分针数读作4min，秒针转的是第一圈，读作7.5s，加起来就是这个秒表的读数为240s+7.5s=247.5s。
[2]如图，刻度尺1cm内有10个小格，所以刻度尺的分度值为1mm，测量物体时对准的起始刻度线为1.0cm处，尾端对准的刻度线是3.5cm处，要注意的是测量长度读数时，要记得估读到分度值的下一位，即该物体长度为：3.50cm-1.00cm=2.50cm。
[3]如图所示，刻度线上边的数字比下边的数字小，说明这部分刻度线在0℃以下。每10℃之间有10个小格，每个小格表示1℃，所以读数应该为-32℃。
10． 电磁波 引力 变短
【详解】[1]电磁波的传播不需要介质，信号是通过电磁波传递到地球上的。
[2]分子间存在相互作用的引力和斥力，两块透明板上的水球接触后合成一个，分子间存在引力，受到引力的作用自动合成一滴。
[3]气液界面之间存在着表面张力，使得液体表面好比有一层很薄的弹性薄膜一样。正是这样一层“虚拟”的薄膜，使得液桥的表面形貌得以维持，而不会“垮塌”。由于表面张力很弱，所以在正常重力环境下形成的液桥尺寸很小（通常只有几毫米），超过这个尺寸，液桥将无法平衡其重力而垮塌，所以在地球上，液桥的长度会变短。
11． B到A 同种 不能
【详解】[1]验电器A带负电，B不带电，用一根带有绝缘柄的金属棒把A、B连接起来，自由电子由A到B；自由电子的定向移动方向与电流方向相反，故电流方向由B到A。
[2]电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。验电器的金属箔张开，是因为同种电荷相互排斥。
[3]站在绝缘凳上的人同时接触火线和零线触电（双线触电），流过火线与零线的电流相等，保护器中火线和零线中电流产生的磁场应完全抵消，漏电保护器不会切断电路。
12． 甲乙 甲丙 高 0.04 7.5×109
【详解】[1][2]音调跟物体的振动频率有关，相同时间内，甲和乙振动的频率相同，所以音调相同的是甲和乙；响度跟物体的振幅有关，甲和丙振幅相同，故响度相同。
[3]由图可知，相同时间内丙比甲的振动频率高。
[4]由图丁可知，电磁波班得波长为2cm=0.02m，因此电磁波波长为
[5]电磁波的频率为
13． 0.8 160 32
【详解】[1]由图可知，绳子股数n=2，物体移动的速度v1=0.4m/s，则B物体下降的速度为
v2=nv1=2×0.4m/s=0.8m/s
[2]由图可知，当B匀速下降时，绳子上的拉力F拉=GB=40N，不计绳重、滑轮重及绳与滑轮间摩擦，根据滑轮组的特点可知，A与桌面的摩擦力为
f=nF拉=2×40N=80N
方向水平向左；当B匀速上升时，A受到的摩擦力水平向右，由于压力、粗糙程度不变，所以摩擦力的大小仍为80N，所以对A施加的水平向左的力F为
F=f+2F拉=80N+2×40N=160N
[3]由于
所以作用在物体B上绳子拉力的功率为
P=F拉v2=40N×0.8m/s=32W
14． 2000 20
【详解】[1]由液体压强可得，容器底部受到的压强为
[2]当木块的一半体积浸没在水中时，绳对木块的拉力是5N，则由可得
当木块全部浸没在水中时，绳对木块的拉力是30N，则
联立上述两式可得
即
所以，木块的重力是
15．
【详解】人之所以能看到水中的鱼，是由鱼反射的光线经水面折射后进入人眼，因此光的传播方向大致为B到眼睛；鱼的像是人眼逆着折射光线看到的，所以直接连接眼睛与B，与水面的交点即为入射点；连接A和入射点即为入射光线，然后作出法线，如图所示
16．
【详解】[1]图中O为支点，由支点O向阻力F2的作用线作垂线段，即为阻力F2的力臂l2。
[2]根据杠杆的平衡条件F1 l1=F2 l2可知，在阻力和阻力臂一定时，动力臂越长越省力，已知动力作用点为A，则最长的动力臂是OA，由力臂的定义，最小的动力应垂直OA，根据动力与阻力的定义，作用在A点的最小动力方向垂直OA向上，如下图所示：
17．
【详解】根据题意可知，灯和USB接口并联在电路中，可以单独使用；为了用电的安全，开关应接在火线和用电器之间，故作图如下：
18． 同一高度 投影仪 下 B 5 实 凹透镜
【详解】（1）[1]为了使像成在光屏中央，观察成像的性质，点燃蜡烛后，应调节烛焰、凸透镜和光屏，使它们的中心在同一高度上。
（2）[2]根据凸透镜成像规律，将实验器材按图中甲位置放置后，则物体在一倍和两倍焦距之间，光屏上成倒立放大清晰的实像，应用此规律工作的是投影仪。
[3]实验一段时间后，蜡烛因燃烧变短，凸透镜成实像时，物像倒置，光屏上的像“跑”到图乙所示的位置，若要像重新回到光屏中央，应将凸透镜向下移。
（3）[4] A．烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距，根据凸透镜成像规律，一倍焦距以外成实像，故A不符合题意；
B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距，根据凸透镜成像规律，一倍焦距以内成虚像，故B符合题意；
C．这是烛焰发出的光经凸透镜折射形成的像，故C不符合题意。
故选B。
（4）[5]如图丙所示，光屏和蜡烛到凸透镜的距离均为15cm，凸透镜焦距为10cm，保持光屏位置不变，让蜡烛和凸透镜分别以2cm/s和1cm/s的速度从图示位置同时匀速向左运动，以凸透镜为参照物，蜡烛以1 cm/s的速度从图示位置同时匀速向左运动，光屏1cm/s的速度从图示位置同时匀速向右运动。经过5s，光屏和蜡烛到镜子的距离都是20cm，即物体和光屏都处在距凸透镜两侧的两倍焦距上处成清晰的像。
（5）[6]如图丁物体在一倍和两倍焦距之间，通过水球成的是实像。
[7] 如图戊注入气泡后，变成中间薄，中间部分相当于两个凹透镜组成的。
19． 小球 s 不能 等于 B
【详解】（1）[1]由题意可知，该实验究小球的动能，即小球撞击木块时的动能的大小。
（2）[2][3]根据转换法，实验中是通过观察木块移动的距离s的大小判断出小球具有动能的大小；若水平面是光滑的，木块就会做匀速直线运动，无法比较木块移动距离的远近，达不到探究目的。
（3）[4]若用甲、乙两个质量不同的小球（m甲>m乙）将同一弹簧压缩相同程度后由静止释放，弹簧的压缩程度相同，具有的弹性势能相同，释放时弹性势能转化为小球的动能，则小球的动能相同，撞击木块时，木块的动能相同，木块的质量不变，所以木块移动的距离相同，即s甲等于s乙。
（4）[5]实验中通过小球撞击木块的运动的距离的大小判断动能的大小，采用的是转换法。
A．内能的大小无法观察，通过棉絮的燃烧情况能判定压缩空气内能的变化，属于转换法。故A不符合题意；
B．研究物质的升温特点时，需控制两种物质的质量相同，采用的是控制变量法。故B符合题意；
C．分子的运动无法用肉眼直接观察，通过红墨水分子的运动情况判定分子运动与温度的关系，采用是转换法。故C不符合题意；
D．电流的大小无法观察，实验中通过电流表示数大小判定电流的大小，采用的是转换法。故D不符合题意。
故选B。
20． B 右 10 温度 4~14
【详解】（1）[1]根据实验要求，电压表应并联在灯泡两端测灯泡电压，如图所示
（2）[2]A．如果仅电压表断路，电压表无示数，但灯泡不受影响，可以发光，故A不符合题意；
B．电压表与灯泡并联，如果电压表短路，则灯泡也一起短路，灯泡不发光，电流表有示数，故B符合题意；
CD．如果滑动变阻器断路或小灯泡断路，则电路中无电流，电流表无示数，故CD不符合题意。
故选B。
（3）[3]如图乙所示，电压表接入的量程为0~3V，分度值为0.1V，所以灯泡两端电压为2.2V，而灯泡额定电压为2.5V，根据串联电路分压的规律，要使灯泡两端电压变大，则滑动变阻器分得的电压减小，滑动变阻器接入的电阻变小，故应将滑动变阻器的滑片向右移动。
（4）[4]如图丙所示，当灯泡两端电压为，，小灯泡正常发光时的电阻为
[5]导体电阻与材料、长度、横截面积和温度有关，当灯泡的功率变大时，温度升高，灯丝的电阻变大，故灯丝电阻是变化的原因是受温度影响。
（4）[6]当灯泡正常发光时，，，则电路中总电阻为
如果他们选的是“10Ω 1A”的滑动变阻器，当滑动变阻器接入最大值时，需要串联的最小定值电阻为
如果滑动变阻器接入阻值为0时，需要串联的最大定值电阻为
故应串联一个为4~14Ω的定值电阻。
21．（1）1.5×105Pa；（2）1500N；（3）30%
【详解】解：（1）该家用轿车静止在水平地面上时，对地面的压力
F=G=mg=1200kg×10N/kg=1.2×104N
对地面的压强
（2）行驶速度
v=72km/h=20m/s
功率
该车发动机的牵引力
（3）该家用轿车仍以72km/h的速度匀速行驶10min，牵引力所做的功
W=Fs=Fvt=1500N×20m/s×10×60s=1.8×107J
完全燃烧1.2kg汽油放出热量
Q放=m′q=1.2kg×5.0×107J/kg=6×107J
该车发动机的效率
答：（1）该家用轿车静止在水平地面上时，对地面的压强为1.5×105Pa；
（2）该车发动机的牵引力是1500N；
（3）该车发动机的效率是30%。
22．（1）110W；（2）40Ω；（3）22
【详解】解：（1）由图乙可知，当开关S断开时，电路为只有R1的简单电路；当开关S闭合时，电路为R1、R2的并联电路，根据并联电路的电阻特点可知，此时电路的总电阻小于R1。由可知，当开关S断开时，为低温档；当开关S闭合时，为高温档。则低温档的功率为
（2）由铭牌可知，高温档的功率为1320W，则高温档时电路的总电流为
R1通过的电流为
根据并联电路的电流特点可知，通过R2的电流为
I2=I-I1=6A-0.5A=5.5A
根据欧姆定律，此时R2的阻值为
（3）用该电暖器的“高温”挡正常工作10min，放出的热量等于消耗的电能，放出热量为
Q=W=Pt=1320W×10×60s=7.92×105J
若放出热量的全部被房间内的空气吸收，即Q吸=Q，那么可使此房间的空气温度升高的度数为
此房间的空气温度升高到
t=t0+Δt=10℃+12℃=22℃
答：（1）“低温”档时的功率是110W；
（2）R2的电阻是40Ω；
（3）房间的空气温度升高到22℃。
23． 增大 上浮 2400 9 等于 N 正极
【详解】（1）[1][2]小球的重力
G=mg=0.03×10N/kg=0.3N
根据阿基米德原理可知，小球浸没在酒精中受到的浮力
F浮酒=G排=1.5N
当小球浸没在水中时，由阿基米德原理F浮=ρ液V排g可知，小球在水中受到的浮力
F浮水>F浮酒>G
因此，小球在水中浸没时浮力增大，根据物体的浮沉条件可知，小球会上浮。
（2）[3]5min电能表闪了320次，根据电能表的铭牌可知，消耗的电能
消耗这些电能所用时间
t=5min=300s
故空调的实际功率
（3）[4]由图可知，在4s～10s内小车的速度是1.5m/s，故小车在这段时间内运动的路程
s=vt=1.5m/s×6s=9m
[5]因在4s～10s内小车受到的牵引力恒为10N，由图可知，此时小车做匀速直线运动，故小车受到的滑动摩擦力
f=F牵=10N
因滑动摩擦力的大小只与压力及接触面的粗糙程度有关，故小车在0～4s内受到的摩擦力大小等于10N。
（4）[6]当滑动变阻器的滑片向a端滑动时，电阻变大，电路中的电流变小，此时弹簧伸长，则说明通电螺线管的上端和条形磁体的下端互相排斥，电流减小时，排斥力变小，故弹簧伸长，因此通电螺线管上端和条形磁体的下端是同名磁极，即螺线管上端是N极。
[7]由安培定则可知，当螺线管正面电流向右时，螺线管上端为N极，故电源左侧为正极。
24． 交流电 人体的安全电压高于电热服的工作电压 29304 16.28 减小 >
【详解】（1）[1]由材料得，电热服通过移动电源提供能量，移动电源在家庭电路中直接充电，家庭电路使用的是交流电，所以给电热服的移动电源充电时使用的是交流电。
（2）[2]电热服的工作电压一般不超过12V，人体安全电压不高于36V，电热服的工作电压小于人体的安全电压，因此电热服工作时就算出现了漏电，也不会对身体造成伤害。
（3）[3]由材料得，某品牌电热服采用型号为CN7440B电池包（内置8只额定电压3.7V，容量2200mA·h规格的锂电池片），则CN7440B电池包中一只锂电池片最多释放的电能为
[4]电池包最多储存的电能为
持续正常工作4h后该电池包的电能耗尽，配备该电池包的电热服正常工作时的功率为
（4）[5]由图乙得，控制电路由热敏电阻R与电磁铁串联而成。电热服为高温档时，只有电阻丝R2接入电路中；电热服为低温档时，电阻丝只有R1接入电路中，即当电路中温度较低时，电阻丝R2接入电路中；当电路中温度较高时，电磁铁将衔铁吸下，电阻丝R1接入电路中，说明电路中温度达到一定值时，控制电路的电阻变小，电流增大，电磁铁磁性增大，将衔铁吸下，使电阻丝R2断开，电阻丝R1工作，说明热敏电阻R的阻值随温度的升高而减小。
[6]R1工作时为低温档，R2工作时为高温档，由
得
25． 分子在做无规则运动 2 D 2.88´105 200 左
【详解】（1）[1]能闻到消毒液的味道说明消毒水发生了扩散现象，扩散到空气中，说明分子在做无规则运动。
[2]机器人的最大速度为v=0.6m/s，运动的路程为s=72m，由得，到达充电器需要的时间为
（2）[3]A．摄像头相当于照相机，成倒立、缩小的实像，故A错误；
B．温度高于绝对零度的任何物体都能发出红外线，人体发射红外线，红外测温仪接收人体发射的红外线进行测温，故B错误；
C．影响动能大小的因素有物体的质量和速度。水平路面上匀速行驶的机器人运动速度不变，但随着喷雾消毒的进行，质量在减小，所以动能减小，故C错误：
D．红外线是电磁波，波长较长，超出了可见光的波长范围，且频率较低，故D正确。
故选D。
（3）[4]机器人的电池容量为4000mAh，若充电电流为I，充电时间为t，可知满足
It= 4000mAh= 4Ah
电池充电电压U=20V，则充满电时存储的电能大小为
W=UIt= 20V×4Ah = 20V×4×3600s=2.88´105J
（4）[5]由乙图可知热敏电阻和滑动变阻器串联接入电路，电压U=18V，最小报警电流为
I=30mA= 0.03A
由欧姆定律可知达到最小报警电流时的电路总电阻
由丙图可知温度到达37.3℃时，热敏电阻的阻值为RT=400Ω，由串联电路的总电阻等于各电阻之和可知，此时滑动变阻器的阻值为
R滑=R-RT= 600Ω-400Ω=200Ω
故闭合开关前应将滑动变阻器的阻值调到200Ω处。
（5）[6]由丙图可知，报警温度调低时热敏电阻的阻值增大，而最小报警电流的大小不变，由可知，在电源电压一定时，电路总电阻不变。串联电路电阻为各电阻之和，所以此时应减小滑动变阻器接入电路中的电阻，故滑动变阻器滑片应向左移动。
相关试卷
2023年广东省揭阳市普宁市红领巾实验学校中考物理二模试题： 这是一份2023年广东省揭阳市普宁市红领巾实验学校中考物理二模试题，共23页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
2023年广东省揭阳市普宁市红领巾实验学校中考物理二模试卷（含答案）： 这是一份2023年广东省揭阳市普宁市红领巾实验学校中考物理二模试卷（含答案），共27页。试卷主要包含了2A时，电压表的示数为1V等内容，欢迎下载使用。
2023广东省揭阳市普宁市红领巾实验学校九年级第二次模拟考试物理试卷（含答案）： 这是一份2023广东省揭阳市普宁市红领巾实验学校九年级第二次模拟考试物理试卷（含答案），共12页。试卷主要包含了选择题，填空题，作图题，实验探究，计算题等内容，欢迎下载使用。
