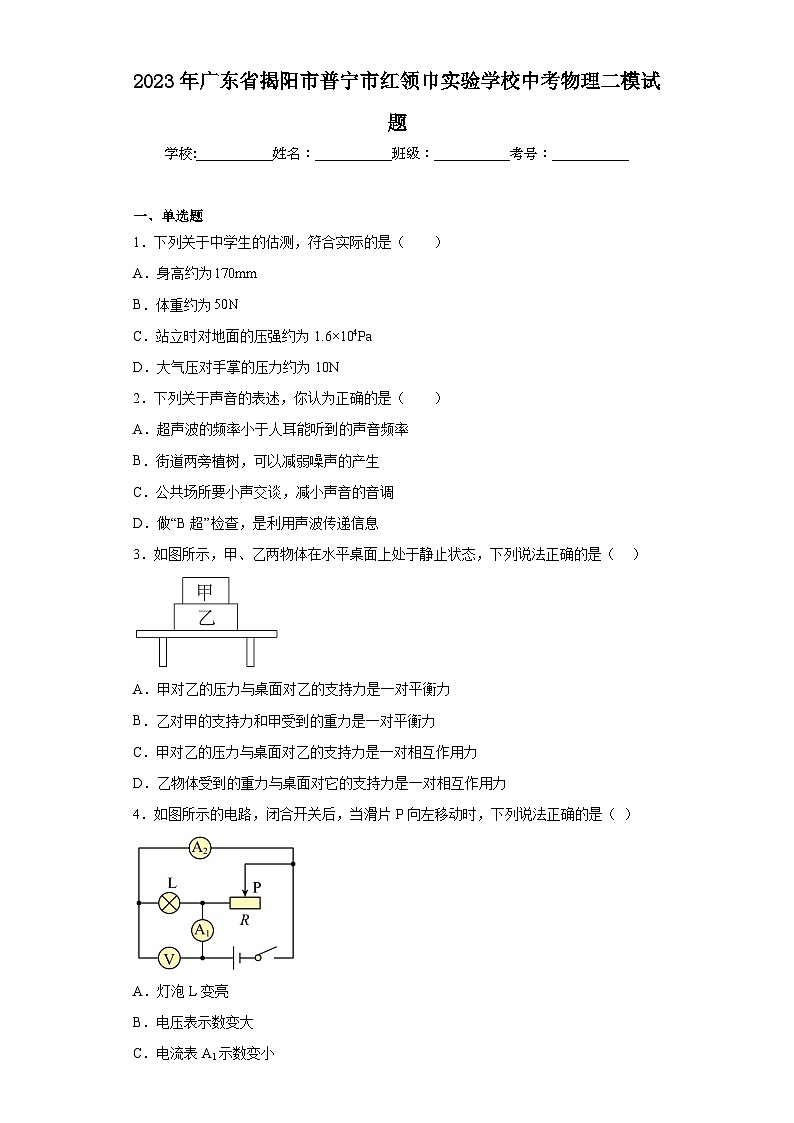

2023年广东省揭阳市普宁市红领巾实验学校中考物理二模试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列关于中学生的估测，符合实际的是（　　）
A．身高约为
B．体重约为
C．站立时对地面的压强约为1.6×104Pa
D．大气压对手掌的压力约为10N
2．下列关于声音的表述，你认为正确的是（　　）
A．超声波的频率小于人耳能听到的声音频率
B．街道两旁植树，可以减弱噪声的产生
C．公共场所要小声交谈，减小声音的音调
D．做“B超”检查，是利用声波传递信息
3．如图所示，甲、乙两物体在水平桌面上处于静止状态，下列说法正确的是（    ）

A．甲对乙的压力与桌面对乙的支持力是一对平衡力
B．乙对甲的支持力和甲受到的重力是一对平衡力
C．甲对乙的压力与桌面对乙的支持力是一对相互作用力
D．乙物体受到的重力与桌面对它的支持力是一对相互作用力
4．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）

A．灯泡L变亮
B．电压表示数变大
C．电流表A1示数变小
D．电路消耗的总功率变大
5．以下是研究电和磁的四个实验装置图，下列有关从发现到发明的描述错误的是（　　）

A．甲图：发现通电导体周围存在磁场，发明了通电螺线管
B．乙图：发现插入铁芯的通电螺线管磁性更强，动圈式话筒
C．丙图：发现通电导体在磁场中受到力的作用，发明了电动机
D．丁图：发现闭合电路的部分导体做切割磁感线运动时产生电流，发明了发电机
6．灯泡L标有6V 3W字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为0～0.6A，电压表的量程为0～15V，则下列说法正确的是（   ）

A．灯泡L的电阻值随电压表的示数的增大而增大
B．当电流表示数为0.2A时，电压表的示数为1V
C．灯泡L能正常发光，滑动变阻器的阻值为8Ω
D．为了保证电路安全，整个电路消耗的最大功率为6W
7．如图所示，在两个完全相同的容器中装有甲、乙两种不同的液体，将体积相等的实心小球A、B、C分别放入两个容器中，放入小球后两个容器中的液体深度相同，且A、C两球排开液体体积相同，B球在甲液体中悬浮，在乙液体中下沉．则下列选项错误的是

A．甲液体比乙液体对容器底的压强大
B．三个小球中密度最小的是 C 球
C．如果把 A、C 两球对调，A 球在乙液体中可能下沉
D．A、C 两球所受的浮力相等

二、填空题
8．北方寒冷的冬季，雨雪过后屋檐下会形成如图所示的冰锥，它是积雪熔化后的水在下落过程中 ___________（填物态变化名称）形成的，冰锥在形成过程中温度 ___________（选填“升高”、“降低”或“不变”），冰锥在形成过程中内能 ___________（选填“减小”、“增大”或“不变”）。

9．小华穿着溜冰鞋用力推墙，小华往后滑行，说明力的作用是 _____的。以小华为参照物，墙壁是 _____（选填“运动”或“静止”）的。小华运动越来越慢是因为受到 _____的作用。
10．近年来，手机“微信”成为人们交流的一种方式，它是靠手机发射和接收的______来传播信息的；使用手机时，其外壳因摩擦带______而经常粘有灰尘；在给手机充电的过程中，电能转化为______能；人类在能量的转化或转移的过程中利用能量，而能量的转化和转移是有______的，因此可利用的能源是有限的。
11．如图所示，此时烛焰通过凸透镜在光屏上成清晰、等大的实像，则该凸透镜的焦距是 _____cm。将蜡烛移至15cm刻度线处，移动光屏使烛焰再次在光屏上成清晰的像，则烛焰在光屏上成的是倒立、_____的实像；如果用物理书挡住凸透镜的一半，则光屏上的像会 _____（选填“变成一半”“变大”“变小”或“变暗”）。

12．一个不吸收液体的圆柱体重8N，底面积S1＝2×10﹣3m2。如图所示，将圆柱体浸没在水中，弹簧测力计的示数为4N，圆柱体浸没在水中时受到的浮力F浮＝_____N；将圆柱体竖直放在水平桌面上，求圆柱体对水平桌面的压强p＝_____Pa；一个足够高的柱形容器放在水平桌面上，装入某种液体后，液体对容器底部的压强为p1。再将圆柱体缓慢地放入容器中，圆柱体始终保持竖直，松开后最终液面低于圆柱体顶部的距离d＝5cm，液体对容器底部的压强为p2。已知p2﹣p1＝150Pa，容器底面积S2＝80cm2。求容器中液体的质量为 _____kg。（g取10N/kg）

13．如图所示，某同学用燃气灶烧水给餐具消毒。已知密闭锅内水的质量为5kg，水的初温为22℃，当水刚好烧开时，共消耗了0.06m3的天然气，该燃气灶烧水的热效率为70%。0.06m3的天然气完全燃烧所放出的热量为 _____J，以上过程中，水吸收的热量为 _____J，密闭的锅内水烧开时的温度为 _____℃。[水的比热容为4.2×103J/（kg•℃），天然气的热值为4.0×107J/m3]

14．在如图所示的电路中，电阻R1＝10Ω，R2＝40Ω，电源电压保持不变。当开关S1断开、S2接B时，电流表的示数是0.2A，则电源电压为_____V，R1消耗的功率为_____W。当开关S1闭合、S2接A时，电流表的示数为_____A。


三、作图题
15．平面镜前有一光源S，它发出一条光线经平面镜反射后射向凹透镜，ab为其经凹透镜折射后平行于主光轴射出的光线，S′是光源S在平面镜中的像，请补全光路图。

16．如图所示，正方体受到的重力为50N，请在图中画出F1的力臂L1和正方体所受重力的示意图。

17．如图所示的家庭电路中，两只“220V 40W”的电灯都由开关S控制。闭合开关S，它们都能正常发光。墙上还有一个固定插座。在遵守安全用电原则的前提下，请用笔画线代替导线将电路连接完整。


四、填空题
18．液体温度计是利用液体______的性质制成的，如图所示体温计的示数为______。

19．利用木块做以下物理小实验：


（1）图甲中，用刻度尺测量木块的长度，木块的长度是 _____cm；
（2）如图乙，电能表的读数为 _____kW•h；
（3）图丙中，小木块随小车一起在水平地面上向右做匀速直线运动。当小车突然停止运动时，木块会向右倾倒，这是因为木块具有 _____；
（4）图丁中，两个小木块漂浮在水面上静止不动，用注射器在木块之间的水面沿图示方向向前快速喷水，两木块将 _____。（选填“靠近”或“远离”）

五、实验题
20．花花淘到一小块“陨石”，但它的真实性和陨石的种类难以确认。恰逢学校物理实验课要求测量物质的密度，花花就对这块“陨石”的密度进行了测量（如图），想要通过密度来鉴别其真伪。

（1）她把天平放在 ___________桌面上，将游码移到标尺左端的 ___________处，此时指针偏向如图甲所示，则应将平衡螺母向 ___________（选填“左”或“右”）调节，使天平平衡。
（2）天平平衡后，砝码质量和游码对应刻度如图乙所示，则“陨石”的质量为m=___________g。
（3）将“陨石”放入盛有40mL水的量筒中，水面升高至如图丙所示，则该“陨石”的体积为 ___________cm3；花花算出“陨石”的密度ρ=___________kg/m3，她完成实验后发现“陨石”有吸水性，请你帮他判断此测量值与陨石真实密度值相比 ___________（选填“偏大”、“偏小”或“准确”）。
21．某实验小组用图甲所示电路探究电流与电阻的关系。

（1）请将图甲所示的电路连接完整，要求滑动变阻器的滑片P向右移动时电阻变大_________；
（2）先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为2V，此时电流表的示数如图乙所示，为_________A，将实验数据记录在表格中；
（3）接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应该向_________调节滑动变阻器，直至电压表的示数为_________V，读出电流表的示数，将实验数据记录在表格中；再更换不同阻值的定值电阻重复4次上述操作，分别将数据记录在表格中；
（4）通过实验可以得出结论：当电压一定时，电流与电阻_________；
（5）该小组同学想用一块电流表和一个定值电阻R0测电阻Rx的阻值，于是他们设计了如图丙所示的电路图，并进行如下实验操作：
①闭合S和S1，记录电流表的示数为I1；
②_________；
③用R0和测量出来的物理量表示Rx，则R=_________。

六、计算题
22．如图所示，一个重力为6N，密度为6g/cm3的合金块，悬挂在轻质杠杆的A点，O为支点，OA长10cm，此时合金块浸没在某种液体中。杠杆右边B点吊着重力为0.7N的物体，OB长70cm，杠杆在水平位置平衡。不计绳重及转轴处摩擦，求：
（1）合金块的体积；
（2）A端受到绳子的拉力大小；
（3）该液体密度为多少。

23．某家用电蒸锅的内部简化电路如图所示，有加热和保温两个挡位，锅内最大装水量为2kg。R1、R2均为发热电阻（阻值不随温度的变化而变化），R1的阻值为484Ω，加热挡功率为1200W。求：[]
（1）保温挡的额定功率；
（2）发热电阻R2的阻值；
（3）锅内最大容量的水从20℃加热至恰好沸腾，水吸收的热量。（1个标准大气压）


七、综合题
24．阅读下面的短文。
超声波测速
超声波是振动频率高于20000Hz的声波，它具有指向性好、反射能力强、能量集中等特点，可用于测距、测速等。
测距是测速的基础。如图甲所示，超声波测速仪向静止的汽车发射超声波信号（简称信号），同时开始计时，信号传播过程中遇到汽车会被反射，测速仪接收到返回的信号停止计时。根据记录的时间及其与路程、速度的关系，可计算出汽车与测速仪之间的距离。图乙是信号传播过程的s﹣t图象，s表示信号与测速仪之间的距离，t表示信号传播的时间。
测速仪测量汽车速度的原理是：测速仪向运动的汽车先后发射两次信号，根据汽车在两次遇到信号之间所通过的路程及所用的时间，由速度公式可得出汽车的平均速度。
测速仪在公路上对某跑车进行测速时，向匀速驶来的跑车发射两次信号，两次发射信号的时间间隔是1.0s，第一次发射信号到接收用时0.6s，第二次发射信号到接收用时0.3s，两次信号传播过程的s﹣t图象（t从第一次发射信号开始计时）如图丙所示。经测速仪测定，该跑车超速，驾驶员将受到交警部门处罚。（超声波速度取340m/s）

（1）人耳_____（选填“能”或“不能”）听到超声波；
（2）超声波测速是利用了超声波的指向性好、能量集中、_____等特点，同时说明声可以传递_____；
（3）如图乙所示，若t0＝0.4s，则静止的汽车与测速仪之间的距离为_____m；
（4）跑车在两次遇到信号之间通过的路程是_____m，跑车两次遇到信号间隔时间_____s。
25．阅读以下材料，回答问题。
无砟轨道的高速列车
无砟轨道（如图甲）的路基不用碎石，铁轨和轨枕直接铺在混凝土上，这可减少维护、降低粉尘等，沪宁城际高速铁路将建成投入运营，标志着我省进入了高速铁路时代，高速列车在无砟轨道上运行时如子弹头般穿梭而过，时速可达350千米（如图乙），传统铁路的钢轨是固定在枕木上，之下为小碎石铺成的路砟（如图丙）。

（1）列车设计为子弹头型，目的是为了在运行过程中 _____空气阻力（选填“增大”或“减小”），列车在匀速行驶过程中，列车的动力 _____阻力（选填“大于”、“小于”或“等于”）；
（2）宽大柔软的座椅，增大坐垫与人体的接触面积，以减小臀部所受的 _____；
（3）通往青藏高原的列车中，为了预防乘客发生高原缺氧，每节车厢内都配有两套供氧系统：一套是“弥散式”供氧，可保证车厢内含氧量都在合适水平；另一套是独立接口吸氧，旅客可以随时用吸氧管呼吸，高原地区的特点是：高度越高，大气压强越 _____，水的沸点越 _____；
（4）高铁下方的轨道如果采用填充碎石头，当列车高速运行时，列车底部和轨道之间气压将会 _____（选填“增大”或“减小”），碎石头可能飞起来落到轨道上，是非常危险的，所以高速轨道是不能填充碎石头的。
26．阅读短文，回答问题
在发电厂里，煤炭中的化学能或者河流中的水能转化为电能。为了减少煤炭的运输费，火力发电厂通常建在煤炭的产地，水力发电厂则只能建在水力资源丰富的地方。电能输送到几百千米甚至几千千米之外的用户，需要用输电导线，导线当然有电阻，如果导线很短，电阻很小可忽略，而远距离输电时，导线很长，电阻大到不能忽略，由于电流的热效应，远距离轴电中的电能损失十分可观，怎样才能减少这种损失呢？
（1）发电厂输出的电功率是一定的，它决定于发电机组的发电能力。设某发电厂的输出功率P0=1.1×108W，发电厂距离用电区200km，输电线路上的总电阻为50Ω；
①若采用220V的电压输送电能，输出线路的电流I1=___________A，输电线路损失的热功率P1=___________W，其与发电厂输出功率P0比较：P1___________P0（选填“大于”或“小于”）；
②若采用220kV的高压输送电能，输电线路损失的热功率P2=___________W；
③比较上述计算结果可得：采用___________远距离输电可以大大降低输电线路的热功率损失；
（2）若想使输电线路中的热功率损耗为零，还可以采用___________作为输电线材料。

参考答案：
1．C
【详解】A．中学生的身高约170cm，故A不符合题意；
B．中学生的质量在50kg左右，受到的重力大约为
G=mg=50kg×10N/kg=500N
故B不符合题意；
C．中学生的体重约500N，双脚站立时与水平地面的接触面积约0.03m2，所以站立时对地面的压强约为

故C符合题意；
D．大气压约为1.0×105Pa，中学生手掌面积约为1×10-2m2，根据可得，大气压对手掌的压力约为
F压=p0×S手=1.0×105Pa×1×10-2m2=1000N
故D不符合题意。
故选C。
2．D
【详解】A．超声波的频率高于20000Hz，高于人耳听到的声音频率，故A错误；
B．街道两旁植树，可以在传播过程中减弱噪声，故B错误；
C．公共场所要小声交谈，减小声音的响度，故C错误；
D．做“B超”检查，是利用超声波能够传递信息，故D正确。
故选D。
3．B
【详解】A．甲、乙两物体叠放在水平桌面上，则甲对乙的压力大小等于甲的重力，桌面对乙的支持力大小等于甲、乙的重力之和，因此二力大小不相等，不是一对平衡力，不符合题意；
B．甲竖直方向上受到两个力的作用：竖直向下的重力，乙对甲竖直向上的支持力，在这两个力的作用下，甲保持静止，所以这两个力是一对平衡力，符合题意；
C．甲对乙的压力大小等于甲的重力，桌面对乙的支持力大小等于甲、乙的重力之和，因此二力的大小不相等，不是一对相互作用力，不符合题意；
D．桌面对乙的支持力大小等于甲、乙的重力之和，所以乙物体受到的重力与桌面对它的支持力大小不相等，不是一对相互作用力，不符合题意．
4．D
【详解】由图可知电压表测电源电压，滑动滑片时电压表示数不变，B错；电流表A1测干路电流，当滑片左移时，滑动变阻器阻值变小，又滑动变阻器和灯泡并联，所以电路总电阻变小，则干路电流变大，即A1示数变大，C错；由P=UI可知总功率变大，D对；灯泡并联在电源两端，由可知灯泡消耗功率不变，其亮度不变，A错．故选D .
点睛：对于动态电路分析，关键点是分析清楚电路连接情况，各电表测量的物理量．

5．B
【详解】A．图甲是奥斯特实验，这个实验证明通电导体的周围存在磁场，在奥斯特的发现的基础上发明了磁场更强的通电螺线管，故A正确，不符合题意；
B．图乙是证明插入铁芯的通电螺线管磁性会更强的实验，在这个基础上发明了电磁铁，而动圈式话筒的工作原理是电磁感应现象，故B错误，符合题意；
C．图丙是证明通电导体在磁场中受到力的作用的实验，在这个基础上发明了电动机，故C正确，不符合题意；
D．图丁是电磁感应现象的原理图，这个实验发现闭合电路的部分导体在磁场中做切割磁感线运动时，会产生感应电流，在这个基础上发明了发电机，故D正确，不符合题意。
故选B。
6．C
【详解】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流。
A．由图甲可知，灯泡两端的电压为1V时，电压表的示数为
U′滑=U-U′L=10V-1V=9V
通过灯泡的电流是0.2A，灯泡的电阻

灯泡两端的电压为6V时，电压表的示数为
U滑= U-UL=10V-6V=4V
通过灯泡的电流是0.5A，灯泡正常发光，灯泡的电阻

所以灯泡L的电阻值随电压表的示数的增大而减小，故A错误；
B．由图甲可知，通过灯泡的电流是0.2A，灯泡两端的电压为1V时，电压表的示数为
U′滑=U-U′L=10V-1V=9V
故B错误；
C．灯泡两端的电压为6V时，电压表的示数为
U滑= U-UL=10V-6V=4V
通过灯泡的电流是0.5A，灯泡正常发光，由串联电路电流的规律可知通过变阻器的电流是0.5A，变阻器连入电路的电阻

故C正确；
D．电路中的最大电流是灯泡正常发光时的电流，最大电流为0.5A，整个电路消耗的最大功率
P=UI=10V×0.5A=5W
故D错误。
故选C。
7．D
【详解】A、由图可知，B在甲中悬浮，A在甲中漂浮，则ρB＝ρ甲，ρA＜ρ甲＝ρB，
由B在乙中下沉，可知，ρB＞ρ乙，
则ρ甲＞ρ乙，
已知两容器中的液体深度相同，由p＝ρgh可得，两液体对容器底部的压强关系：p甲＞p乙；故A正确；
B、由B在乙中下沉，C在乙中漂浮可知，ρB＞ρ乙，ρc＜ρ乙，
则ρB＞ρc，
由A、C漂浮，且两球排开液体体积相同，可得，ρAgV＝ρ甲gV排，则ρA＝，
ρcgV＝ρ乙gV排，ρc＝，
则ρA＞ρc，
所以三个小球的密度关系为：ρB＞ρA＞ρC，故B正确；
C、因为ρ甲＞ρ乙，ρc＜ρ乙，
所以ρc＜ρ甲，已知ρA＜ρB，但不能比较ρA和ρ乙的关系，所以不能确定把A、C两球对调后，A放在乙液体中的浮沉情况，可能A球在乙液体中可能下沉，故C正确；
D、VA排＝VC排，ρ甲＞ρ乙，根据F浮＝ρgV排可得，A、C两球所受浮力关系为：FA＞FC，故D错误．
故选D．
8． 凝固 不变 减小
【详解】[1][2][3]冰锥是积雪熔化后的水在下落过程中又变成的，物质是从液态变成固态，是凝固过程；冰是晶体，冰锥形成过程中，不断放出热量，温度保持不变，但内能减小。
9． 相互 运动 阻力
【详解】[1]穿着溜冰鞋用力推墙时，也会受到墙对其的力，因此会沿着水平地面向后退去，这个现象说明力的作用是相互的。
[2]以小华为参照物，墙壁的位置发生改变，所以墙壁是运动的。
[3]小明运动越来越慢，是因为受到了阻力（或“摩擦力”）的作用而改变了运动状态。
10． 电磁波 电 化学 方向（性）
【详解】[1]手机是靠发射和接收电磁波来传播信息的。
[2]手机外壳因摩擦带电吸引轻小物体而粘有灰尘。
[3]手机充电的过程中，将电能转化为手机电池的化学能储存在电池内。
[4]能量人转化和转移是有方向性的。
11． 10 缩小 变暗
【详解】[1]由图可知，u＝v＝20cm，此时烛焰通过凸透镜在光屏上成清晰、等大的实像，则

[2]将蜡烛移至15cm刻度线处，物距
u＝50cm﹣15cm＝35cm＞2f
此时光屏上成倒立缩小的实像。
[3]如果用物理书挡住凸透镜的一半，物体上任一点射向凸透镜的另外一半，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗。
12． 4 4×103 0.36
【详解】[1]由称重法知道，圆柱体浸没在水中时受到的浮力
F浮＝G﹣F＝8N﹣4N＝4N
[2]圆柱体竖直放在水平桌面上，则圆柱体对水平桌面的压力
F＝G＝8N
所以，圆柱体对水平桌面的压强

[3]圆柱体的体积等于浸没在水中时排开水的体积，即

圆柱体高

松开后最终液面低于圆柱体顶部的距离
d＝5cm＝0.05m
则圆柱体浸在液体中的体积为
V′＝S1（h﹣d）＝2×10﹣3m2×（0.2m﹣0.05m）＝3×10﹣4m3
此时液面变化高度

由于
p2﹣p1＝ρ液gΔh
所以

圆柱的密度

所以圆柱沉底，又因为圆柱体浸在液体中的体积小于圆柱体的体积，所以容器中液体体积

容器中质量
m液＝ρ液V液＝0.4×103kg/m3×9×10﹣4m3＝0.36kg
13． 2.4×106 1.68×106 102
【详解】[1]0.06m3的天然气完全燃烧放出的热量为
Q放＝Vq＝0.06m3×4×107J/m3＝2.4×106J
[2]水吸收的热量为
Q吸＝ηQ放＝70%×2.4×106J＝1.68×106J
[3]根据Q吸＝cm(t﹣t0)可知，密闭的锅内水烧开时的温度为

14． 10 0.4 1.25
【详解】[1]当开关S1断开、S2接B时，R1、R2串联，电流表测电路中的电流，因串联电路中总电阻等于各串联电阻之和，所以电路中的总电阻
R总＝R1+R2＝10Ω+40Ω＝50Ω
由欧姆定律可知，电源电压
U＝IR总＝0.2A×50Ω＝10V
[2]由串联电路电流规律可知，通过R1的电流I＝0.2A，则R1消耗的电功率

[3]当开关S1闭合、S2接A时，R1、R2并联接在电源两端，电流表测干路电流，因并联电路中各支路两端的电压相等，所以
U1＝U2＝U＝10V
由欧姆定律可知，通过R1的电流

通过R2的电流

干路电流等于各支路电流之和，所以，此时电流表的示数

15．
【详解】画出像S′关于镜面的对称点S，即为光源S的位置；连接S′a，可得ab的入射光线；与平面镜的交点为在平面镜上的入射点O，连接SO可得入射到平面镜上的入射光线，如图所示：

16．
【详解】由图可知支点是O点，从O点向动力F1的作用线作垂线，支点到垂足的距离就是力臂L1。重力的方向总是竖直向下的，重心要画在物体上。如图所示：

17．
【详解】家庭电路中，灯泡采用并联方式，开关控制两灯泡，应放在干路上，为了用点安全，火线先接开关，再接灯泡；插座与灯泡并联，插座左孔连接零线，右孔连接火线，上孔连接地线，如图所示：

18． 热胀冷缩 36.5
【详解】[1]物体材料有热胀冷缩的性质，在不同温度下，体积会发生变化，液体温度计根据液体的热胀冷缩，当液体受热时，体积膨胀，不同温度下，体积不同，根据对应的体积和温度关系，标记出对应温度即可测量温度。
[2]图中温度计量程为35~42，分度值为0.1，读数为36.5。
19． 0.70 1058.4 惯性 靠近
【详解】（1）[1]图甲中，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；物体左侧与1.00cm对齐，右侧与1.70cm对齐，故物体的长度为0.70cm。
（2）[2]如图乙，电能表计数窗最后一位是小数位，则电能表的读数为1058.4kW•h。
（3）[3]小木块随小车一起在水平地面上向右做匀速直线运动。当小车突然停止运动时，木块由于惯性，仍保持向右的运动状态，所以木块会向右倾倒。
（4）[4]图丁中，两个木块浮在水面上静止不动，两个木块两侧压强相等，用注射器在木块之间的水面沿图示方向向前快速喷水，中间水的流速增大，压强减小，外侧压强不变，两个木块在压力差的作用下相互靠近。
20． 水平 零刻度线 左 62 20 3.1×103 偏大
【详解】（1）[1][2][3]使用天平之前，首先把天平放在水平桌面上，将游码移到标尺左端的零刻度线处，发现指针指在分度盘右侧，应向左调节平衡螺母，使天平平衡。
（2）[4]天平平衡后，如图乙所示，则“陨石”的质量为

（3）[5]将“陨石”放入盛有40mL水的量筒中，如图丙所示，水面升高至60mL，则“陨石”的体积为

[6]所以“陨石”的密度为

[7]由于“陨石”吸水，会导致测量的体积偏小，根据可知，“陨石”密度的测量值偏大。
21． 0.4 右 2 成反比 闭合S断开S1，记录电流表的示数为I2
【详解】（1）[1]由图甲可知滑动变阻器已接入上接线柱，需要将下接线柱接入电路，要求向右滑动电阻增大，故应接入左下端，如下图所示：


（2）[2]电流表选择量程0~0.6A量程，分度值为0.02A，故电流表读数为0.4A。
（3）[3][4]探究电流与电阻关系实验中，控制电阻两端电压不变，故自变量为电阻，当更换阻值大的电阻时，滑动变阻器的阻值也要增大，才能保持电阻两端的电压不变，故当滑片向右移动，调节滑动变阻器的滑片使电压表示数始终为2V。
（4）[5]研究电流与电阻的关系时，控制电压保持不变，要次多实验，才能找到普遍规律，实验发现电压不变时，电流随电阻的增大而减小，得出结论：当电压一定时，电流与电阻成反比。
（5）②[6]由于①中，电流表测量干路中电流，所以应闭合S断开S1，电流表测量通过Rx电流，记录电流表的示数为I2。
③[7]闭合S和S1，电流表测量R0和Rx并联的总电流的示数为I1；闭合S断开S1，电流表测量通过Rx的电流为I2，根据U=IR求出并联电路各支路两端的电压
U=（I1-I2）R0
电阻Rx的阻值

22．（1）100cm3；（2）4.9N；（3）1.1×103kg/m3
【详解】解：（1）由题意可知，合金块的重力为G=6N，合金块的密度

故合金块的体积

（2）设A端受到的绳子拉力为F，B端的绳子拉力为F，由受力分析可知，B端的绳子拉力F等于物体的重力G物，即
F=G物=0.7N
因杠杆处于水平平衡状态，故由杠杆的平衡原理可得
F×OA=F×OB
解得A端受到的绳子拉力

（3）对合金块受力分析可知，合金块受到向下的重力G，向上的绳子拉力F，向上的液体的浮力F浮，因合金块处于受力平衡状态，故由力的平衡可得
G=F+F浮
解得合金块所受浮力
F浮=G-F=6N-4.9N=1.1N
故由F浮=ρ液gV排可得，该液体的密度

答：（1）合金块的体积为100cm3；
（2）A端受到绳子的拉力大小为4.9N；
（3）该液体密度为1.1×103kg/m3。
23．（1）100W；（2）44Ω；（3）6.72×105J
【详解】解：（1）当S1闭合，S2断开时，只有电阻R1工作，当两个开关同时闭合时，电阻R1和R2并联，根据并联电路的电阻特点可知，当S1闭合，S2断开时，只有电阻R1工作，电路中的电阻最大，根据可知，电路中的电功率最小，电蒸锅处于保温挡，电蒸锅保温挡的额定功率

（2）当两个开关同时闭合时，电阻R1和R2并联，电路中的总电阻最小，根据可知，电路中的电功率最大，电蒸锅处于加热挡；R2的电功率
P2＝P加热﹣P保温＝1200W﹣100W＝1100W
由可知，R2的阻值

（3）一个标准大气压下，水的沸点是100℃，水吸收的热量
Q吸＝c水m(t﹣t0)＝4.2×103J/(kg·℃)×2kg×(100℃﹣20℃)＝6.72×105J
答：（1）保温挡的额定功率为100W；
（2）发热电阻R2的阻值为44Ω；
（3）锅内最大容量的水从20℃加热至恰好沸腾，水吸收的热量为6.72×105J。
24． 不能 反射能力强 信息 68 51 0.85
【详解】（1）[1]人耳可听声的频率范围是20Hz20000Hz，超声波是振动频率高于20000Hz的声波，故人耳不能听到超声波。
（2）[2][3]超声波具有指向性好、能量集中、反射能力强等特点，可用于测距、测速等；超声波测速说明声音能够传递信息。
（3）[4]汽车遇到超声波时的时间为

车与测速仪之间的距离为
s＝vt＝0.2s×340m/s＝68m
（4）[5][6]第一次发射信号与跑车相遇的时间

则跑车在第一次反射信号的瞬间与测速仪的距离
s1＝vt1＝340m/s×0.3s＝102m
第二次发射信号与汽车相遇的时间

则跑车在第二次反射信号时与测速仪的距离
s2＝vt2＝340m/s×0.15s＝51m
测速过程中，跑车通过的路程为
s车＝s1﹣s2＝102m﹣51m＝51m
测速过程中，跑车行驶的时间为
t车＝1.0s﹣0.3s+0.15s＝0.85s
25． 减小 等于 压强 低 低 减小
【详解】（1）[1]列车设计为子弹头型，是因为流线型的形状能减小空气阻力，提高车速。
[2]列车在匀速行驶时处于平衡状态，列车受到的动力、阻力是一对平衡力，所以列车的动力等于阻力。
（2）[3]宽大柔软的座椅，可增大坐垫与人体的接触面积，在压力一定时，可以减小臀部所受的压强。
（3）[4][5]高度越高，空气越稀薄，大气压强越低，水的沸点越低。
（4）[6]高速列车在行驶过程中，会使碎石头和列车之间的空气流速变大，压强变小，碎石头外侧的气体压强不变，碎石头在向内压强差的作用下，可能飞起来落到轨道上，所以高速轨道是不能填充碎石头的。
26． 5×105 1.25×1013 大于 1.25×107 高压 超导材料
【详解】（1）①[1]根据P=UI可得，若采用220V的电压输送电能，输出线路的电流为

[2][3]根据P=I2R可得，输电线路损失的热功率为

则P1>P0。
②[4]若采用220kV的高压输送电能，输出线路的电流为

输电线路损失的热功率为

③[5]根据①②分析可知，采用高压远距离输电可以大大降低输电线路的热功率损失。
（2）[6]根据P=I2R可知，若想使输电线路中的热功率损耗为零，则输电线的电阻应为零，因此可采用超导材料作为输电材料。
