福建省漳州市高考物理三年（2021-2023）模拟题（三模）按题型分类汇编-03实验题

这是一份福建省漳州市高考物理三年（2021-2023）模拟题（三模）按题型分类汇编-03实验题，共10页。试卷主要包含了实验题等内容，欢迎下载使用。

一、实验题

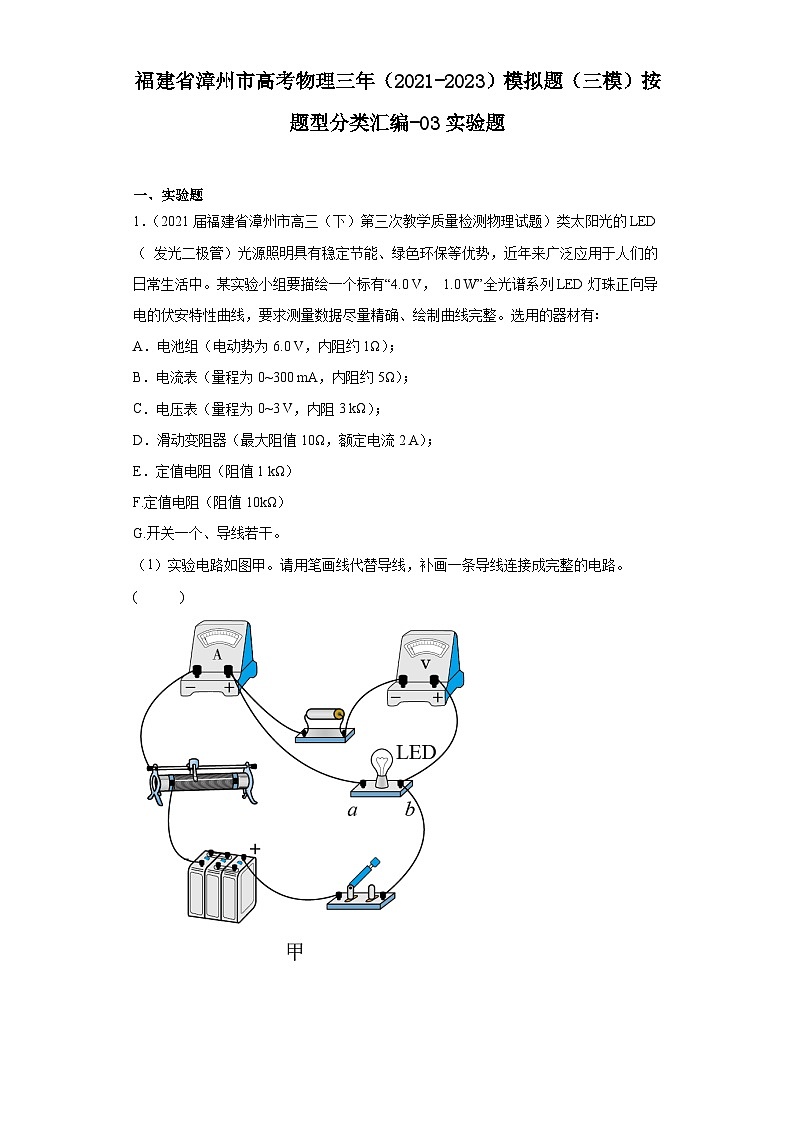

1．（2021届福建省漳州市高三（下）第三次教学质量检测物理试题）类太阳光的LED （ 发光二极管）光源照明具有稳定节能、绿色环保等优势，近年来广泛应用于人们的日常生活中。某实验小组要描绘一个标有“4.0 V， 1.0 W”全光谱系列LED灯珠正向导电的伏安特性曲线，要求测量数据尽量精确、绘制曲线完整。选用的器材有∶
A．电池组（电动势为6.0 V，内阻约1Ω）；
B．电流表（量程为0~300 mA，内阻约5Ω）；
C．电压表（量程为0~3 V，内阻3 kΩ）；
D．滑动变阻器（最大阻值10Ω，额定电流2 A）；
E．定值电阻（阻值1 kΩ）
F.定值电阻（阻值10kΩ）
G.开关一个、导线若干。
（1）实验电路如图甲。请用笔画线代替导线，补画一条导线连接成完整的电路。( )
（2）定值电阻应选_________（选填“E”或“F”）；

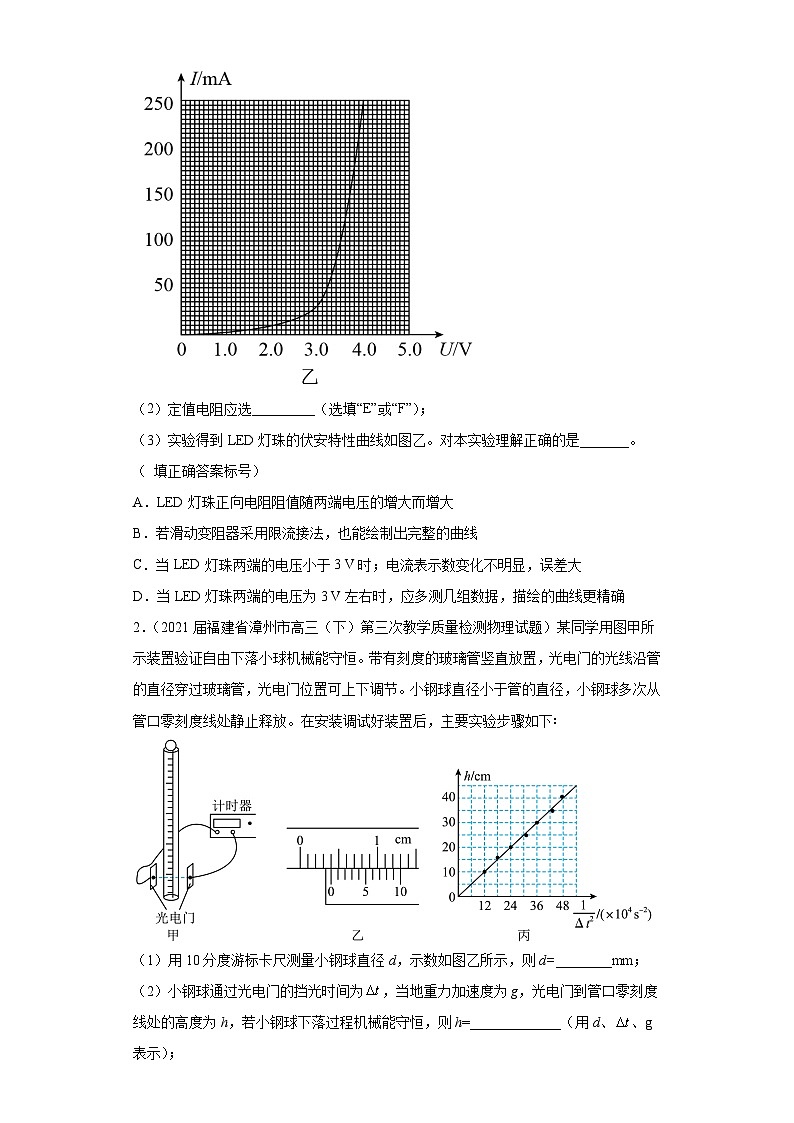

（3）实验得到LED灯珠的伏安特性曲线如图乙。对本实验理解正确的是_______。（ 填正确答案标号）
A．LED灯珠正向电阻阻值随两端电压的增大而增大
B．若滑动变阻器采用限流接法，也能绘制出完整的曲线
C．当LED灯珠两端的电压小于3 V时；电流表示数变化不明显，误差大
D．当LED灯珠两端的电压为3 V左右时，应多测几组数据，描绘的曲线更精确
2．（2021届福建省漳州市高三（下）第三次教学质量检测物理试题）某同学用图甲所示装置验证自由下落小球机械能守恒。带有刻度的玻璃管竖直放置，光电门的光线沿管的直径穿过玻璃管，光电门位置可上下调节。小钢球直径小于管的直径，小钢球多次从管口零刻度线处静止释放。在安装调试好装置后，主要实验步骤如下∶
（1）用10分度游标卡尺测量小钢球直径d，示数如图乙所示，则d=________mm；
（2）小钢球通过光电门的挡光时间为，当地重力加速度为g，光电门到管口零刻度线处的高度为h，若小钢球下落过程机械能守恒，则h=_____________（用d、、g表示）；
（3）实验中多次改变h并记录对应的挡光时间，作出图线如图丙所示，则由图丙中数据可得重力加速度的值g=______ m/s2（保留2位有效数字）；
（4）根据上述实验操作及测量的数据，即可验证小球下落过程机械能是否守恒。
3．（2022届福建省漳州市高三（下）第三次教学质量检测物理试题）在“用双缝干涉测量光的波长”实验中，实验装置如图甲所示。
（1）单缝宽度为h，双缝间距为d，双缝与屏距离为l，当采取下列四组数据中的哪一组时，可能在光屏上观察到清晰可辨的干涉条纹___________。（填正确答案标号）
A． B．
C． D．
（2）当测量头中的分划板中心刻线对齐某条纹的中心时，手轮上的示数如图乙所示，读数为________。
（3）如果测量头中的分划板中心刻线与干涉条纹不在同一方向上，如图丙所示。则在这种情况下波长的测量值__________（填“大于”、“小于”或“等于”）实际值。
4．（2022届福建省漳州市高三（下）第三次教学质量检测物理试题）某实验小组想要测量一量程为的电压表内阻，进行了如下的操作：
（1）先用多用电表的欧姆挡进行测量，将选择开关拨至“×100”倍率后，红黑表笔短接，调节旋钮，使指针稳定在刻度盘_______（选填“左”或“右”）侧“0”刻度线；调零后测量电压表的内阻，表盘如图所示，读数为________。
（2）为准确测量该电压表的内阻，准备了以下器材：
电流表A（量程，内阻）
滑动变阻器R（最大阻值，额定电流）
定值电阻（阻值）
电源（电动势为，内阻不计）
导线、电键
①请你在方框内设计实验电路图_____________；
②若某次测量中电压表和电流表读数分别为U和I，则电压表内阻的计算表达式为_____________
5．（2023届福建省漳州市高三下学期第三次质量检测物理试题）某物理小组欲探究变压器线圈两端电压与匝数关系，提供的实验器材有：学生电源、可拆变压器、交流电压表、若干导线。
图甲为实验原理图，在原线圈A、B两端加上电压，用电压表分别测量原、副线圈两端的电压，测量数据如表：
请回答下列问题：
（1）在图乙中，应将A、B分别与________（填“a、b”或“c、d”）连接。
（2）根据上表数据得出的实验结论是：在实验误差允许范围内，变压器原、副线圈的电压之比等于________。
（3）在实验序号为2的测量中，若把图乙中的可动铁芯取走，副线圈匝数，则副线圈两端电压________（填正确答案标号）。
A．一定小于4.0V
B．一定等于4.0V
C．一定大于4.0V
6．（2023届福建省漳州市高三下学期第三次质量检测物理试题）某学习小组设计如图装置做“探究物体加速度与质量的关系”实验，请回答下列问题:
（1）为了使滑轮右侧的细线与长木板平行，应调整______。（填正确答案标号）
A．打点计时器左右位置 B．物块左右位置
C．长木板倾角 D．滑轮高度
（2）在实验中，托盘和砝码的的总质量______（填“一定要远大于”“可以大于”或“一定要远小于”）物块（包括力传感器）的总质量。
（3）在细线与木板调整平行和平衡摩擦力后，把盘中放入适当的砝码，接通电源，释放物块，记录力传感器的读数为F，从纸带上获得数据求出加速度；在物块上添加砝码并改变托盘中砝码的质量，使力传感器的示数为______；如此反复实验、可获得物块的总质量M和加速度a的多组实验数据，作出a-M图像成图像，下列图像正确的是______。（填正确答案标号）
A． B． C． D．
实验序号
原线圈匝数原线圈两端电压（）
副线圈匝数原线圈两端电压（）
副线圈匝数原线圈两端电压（）
1
5.8
2.9
20.3
2
8.0
4.0
28.1
3
12.6
6.2
44.0
参考答案：
1． E CD
【详解】（1）[1]根据题意，该电路滑动变阻器应采用分压式接法，开关要控制总电路，LED的电阻比较小，采用电流表外接法测量误差较小，电路如图所示
（2）[2]电压表的量程为3V，可以串联一个电阻，改装成4V的电压表，串联的阻值为
故选E。
（3）[3]A．由图可知当正向电阻随接入两端电压的增大导通时，LED的电阻随接入两端电压的增大而减小，A错误；
B．若滑动变阻器采用限流接法，电压不能从零开始调节，则绘制不出完整的曲线，B错误；
C．根据图像可知，当LED灯珠两端的电压小于3 V时；电流表示数变化不明显，误差大，C正确；
D．当LED灯珠两端的电压为3 V左右时，电流变化明显，图线变化明显，应多测几组数据，描绘的曲线更精确，D正确。
故选CD。
2． 4.0 9.6
【详解】（1）[1]游标卡尺为10分度，精确度为0.1mm，则小球直径为
d=4mm+0×0.1mm=4.0mm
（2）[2]小球通过光电门的瞬时速度
根据机械能守恒定律，可得
联立解得
（3）[3]根据可知，图像斜率为
由图丙可知图线的斜率为
联立解得
3． C 4.945/4.943/4.947/4.946/4.944 大于
【详解】（1）[1]光通过单缝后需形成线光源，因此h必须比较小；根据，双缝与屏的距离l越大，双缝间距d越小，干涉条纹间距越大，条纹越清晰。
故选C。
（2）[2]手轮上分度值为0.01mm，故读数为
（3）[3]条纹与分划板中心刻线不平行时，实际值
为条纹与分划板中心刻线间的夹角，故，由得波长的测量值大于实际值。
4． 右 3600
【详解】（1）[1]欧姆挡的刻度线为表盘最上方的刻度线，因此欧姆调零时应使指针指在右侧0刻度线。
[2]读数为表盘上刻度线数值乘于倍率，因此读数为
（2）①[3]通过电压表最大电流
根据电流关系
可将电流表A与定值电阻并联改装为量程为的电流表，测通过电压表的电流；滑动变阻器的最大电阻远小于电压表的内阻，需采用分压式接法，设计的电路图如图所示。
②[4]根据电流关系
可得通过电压表的电流为，根据欧姆定律，得电压表内阻为。
5． c、d 两个线圈的匝数之比 A
【详解】（1）[1]在探究变压器线圈两端电压与匝数关系的实验中，原线圈两端应接入交流电，故应将A、B分别与c，d连接；
（2）[2]根据题表中数据可得，在实验误差允许范围内
得出结论：在实验误差允许范围内，变压器原，副线圈的电压之比等于两个线圈的匝数之比；
（3）[3]若把题图乙中的可动铁芯取走，磁损耗变大，原线圈中磁通量变化率比副线圈磁通量变化率大，根据法拉第电磁感应定律知，副线圈两端电压一定小于4.0V。
故选A。
6． D 可以大于 F D
【详解】（1）[1]为了减小误差，应调节滑轮的高度，使牵引物块的细绳与长木板保持平行。
故选D；
（2）[2]由于细线的拉力可以直接用力传感器测量，因此实验中不需要满足托盘和砝码的总质量远小于物块（包括力传感器）的总质量，托盘和砝码的的总质量可以大于、等于或小于物块（包括力传感器）的总质量；
（3）[3]本实验是探究物体加速度与质量的关系，采用控制变量法，保证物块所受合力不变，即每次实验时要保证力的传感器的示数均为F；
[4]由于细线与木板已平行，摩擦力已平衡，由
可得
故选D。
