2022北京通州初三一模物理（教师版）
展开
这是一份2022北京通州初三一模物理（教师版），共25页。试卷主要包含了单项选择题，多项选择题，实验解答题，科普阅读题，计算题等内容，欢迎下载使用。

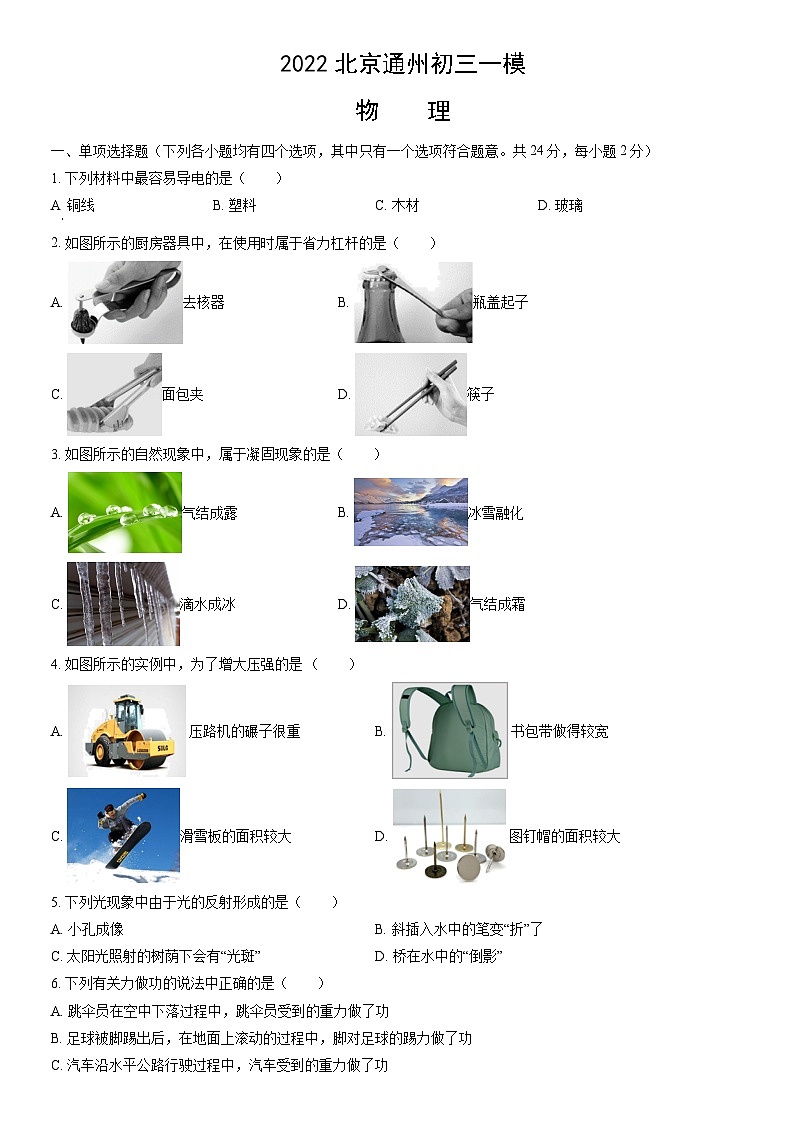

2022北京通州初三一模
物 理
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共24分，每小题2分）
1. 下列材料中最容易导电的是（ ）
A 铜线 B. 塑料 C. 木材 D. 玻璃
2. 如图所示的厨房器具中，在使用时属于省力杠杆的是（ ）
A. 去核器 B. 瓶盖起子
C. 面包夹 D. 筷子
3. 如图所示的自然现象中，属于凝固现象的是（ ）
A. 气结成露 B. 冰雪融化
C. 滴水成冰 D. 气结成霜
4. 如图所示的实例中，为了增大压强的是 （ ）
A. 压路机的碾子很重 B. 书包带做得较宽
C. 滑雪板的面积较大 D. 图钉帽的面积较大
5. 下列光现象中由于光的反射形成的是（ ）
A. 小孔成像 B. 斜插入水中的笔变“折”了
C. 太阳光照射的树荫下会有“光斑” D. 桥在水中的“倒影”
6. 下列有关力做功的说法中正确的是（ ）
A. 跳伞员在空中下落过程中，跳伞员受到的重力做了功
B. 足球被脚踢出后，在地面上滚动的过程中，脚对足球的踢力做了功
C. 汽车沿水平公路行驶过程中，汽车受到的重力做了功

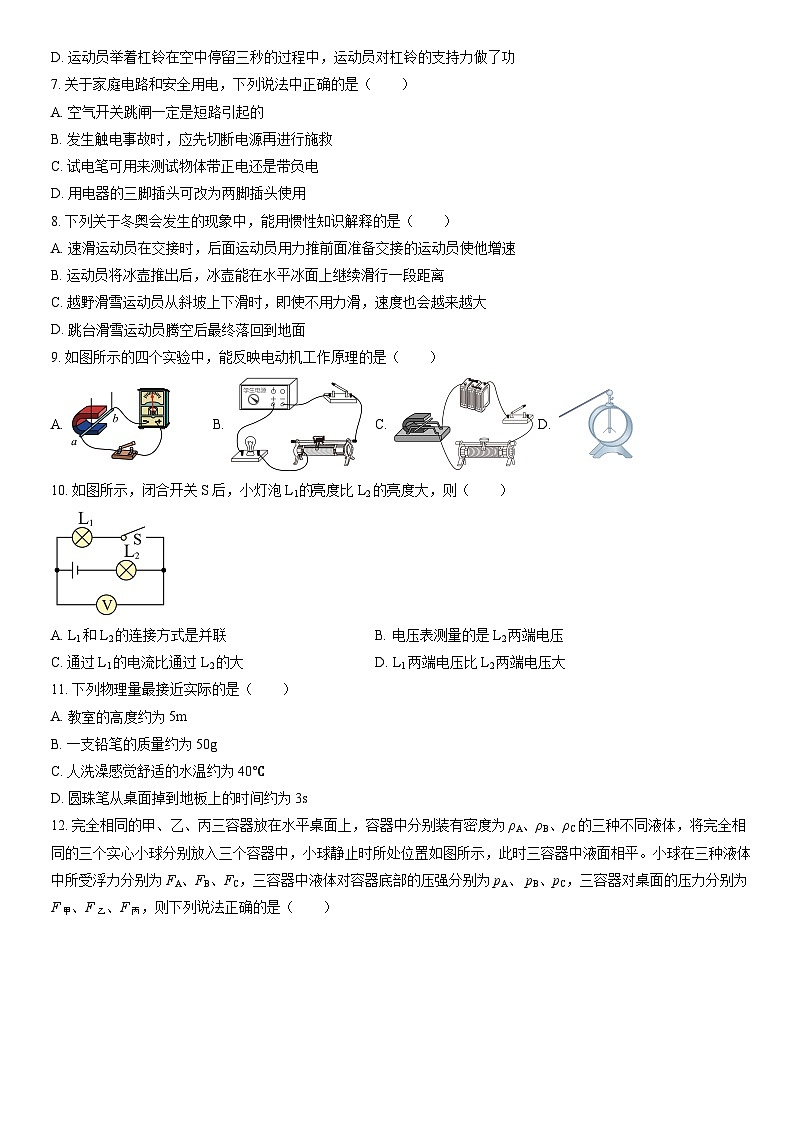

D. 运动员举着杠铃在空中停留三秒的过程中，运动员对杠铃的支持力做了功
7. 关于家庭电路和安全用电，下列说法中正确的是（ ）
A. 空气开关跳闸一定是短路引起的
B. 发生触电事故时，应先切断电源再进行施救
C. 试电笔可用来测试物体带正电还是带负电
D. 用电器的三脚插头可改为两脚插头使用
8. 下列关于冬奥会发生的现象中，能用惯性知识解释的是（ ）
A. 速滑运动员在交接时，后面运动员用力推前面准备交接的运动员使他增速
B. 运动员将冰壶推出后，冰壶能在水平冰面上继续滑行一段距离
C. 越野滑雪运动员从斜坡上下滑时，即使不用力滑，速度也会越来越大
D. 跳台滑雪运动员腾空后最终落回到地面
9. 如图所示的四个实验中，能反映电动机工作原理的是（ ）
A. B. C. D.
10. 如图所示，闭合开关S后，小灯泡L1亮度比L2的亮度大，则（ ）
A. L1和L2的连接方式是并联 B. 电压表测量的是L2两端电压
C. 通过L1的电流比通过L2的大 D. L1两端电压比L2两端电压大
11. 下列物理量最接近实际的是（ ）
A. 教室的高度约为5m
B. 一支铅笔的质量约为50g
C. 人洗澡感觉舒适的水温约为40℃
D. 圆珠笔从桌面掉到地板上的时间约为3s

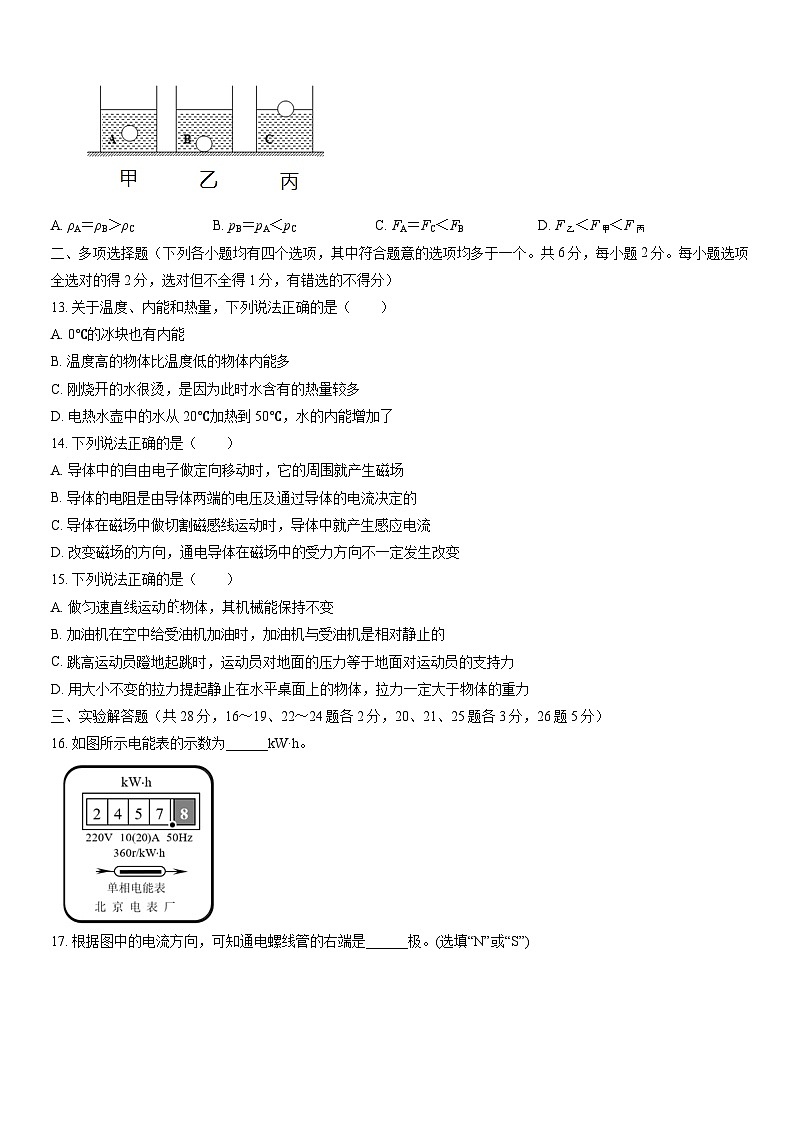

12. 完全相同的甲、乙、丙三容器放在水平桌面上，容器中分别装有密度为ρA、ρB、ρC的三种不同液体，将完全相同的三个实心小球分别放入三个容器中，小球静止时所处位置如图所示，此时三容器中液面相平。小球在三种液体中所受浮力分别为FA、FB、FC，三容器中液体对容器底部的压强分别为pA、 pB、pC，三容器对桌面的压力分别为F甲、F乙、F丙，则下列说法正确的是（ ）
A. ρA＝ρB＞ρC B. pB＝pA＜pC C. FA＝FC＜FB D. F乙＜F甲＜F丙
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共6分，每小题2分。每小题选项全选对的得2分，选对但不全得1分，有错选的不得分）
13. 关于温度、内能和热量，下列说法正确的是（ ）
A. 0℃的冰块也有内能
B. 温度高的物体比温度低的物体内能多
C. 刚烧开的水很烫，是因为此时水含有的热量较多
D. 电热水壶中的水从20℃加热到50℃，水的内能增加了
14. 下列说法正确的是（ ）
A. 导体中的自由电子做定向移动时，它的周围就产生磁场
B. 导体的电阻是由导体两端的电压及通过导体的电流决定的
C. 导体在磁场中做切割磁感线运动时，导体中就产生感应电流
D. 改变磁场的方向，通电导体在磁场中的受力方向不一定发生改变
15. 下列说法正确的是（ ）
A. 做匀速直线运动物体，其机械能保持不变
B. 加油机在空中给受油机加油时，加油机与受油机是相对静止的
C. 跳高运动员蹬地起跳时，运动员对地面的压力等于地面对运动员的支持力
D. 用大小不变的拉力提起静止在水平桌面上的物体，拉力一定大于物体的重力
三、实验解答题（共28分，16～19、22～24题各2分，20、21、25题各3分，26题5分）
16. 如图所示电能表的示数为______kW·h。
17. 根据图中的电流方向，可知通电螺线管的右端是______极。(选填“N”或“S”)
18. 在实验室测量额定电压为2.5V小灯泡的额定功率。
（1）如图是连接的实物电路，电路连接有一处错误，请在错接的导线上画“×”，然后用笔画线代替导线，画出正确的接线；______
（2）闭合开关S，调节滑动变阻器的滑片P到某一位置，电压表和电流表的示数如图甲、乙所示，则小灯泡的额定功率为______W。
19. 实验桌上有如下实验器材：调节好的弹簧测力计、固定在实验桌上的定滑轮、木块A、长木板B、钩码各一个，细线若干。现悬挂好弹簧测力计，测力计挂钩上悬挂细线，细线绕过定滑轮，水平连接木块A，木块A放在长木板B上。可用水平拉力F拉动长木板B，使其在桌面上水平向左运动，使木块A相对桌面保持静止，如图所示。用图所示的装置，可以完成的探究实验有______。
20. 把天平放在水面桌面上，天平调好后，将金属块A放在天平左盘内，右盘中添加砝码并改变游码的位置，使天平横梁在水平位置重新平衡，右盘中所放砝码及游码在标尺上的位置如图甲所示，则A金属块的质量为______g；然后他将系好细线的金属块A放入盛有50mL水的量筒中，金属块浸没在水中后，量筒中的水面升高到如图乙所示的位置。则该金属块的密度为______g/cm3。结合下面表格进行分析判断，组成该金属块的物质可能是______。
表：几种常见金属的密度
材 料
铅
铜
钢
铝
密度ρ/kg·m-3
11.3×103
8.9×103
7.9×103
2.7×103
21. 在水平桌面上做“探究凸透镜成像规律”的实验。将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛和光屏放在凸透镜两侧，并调整烛焰中心、透镜中心和光屏中心在同一水平高度，然后将点燃的蜡烛放置在光具座上35 cm刻度线处，移动光屏，使光屏上得到烛焰清晰的像，如图所示。
（1）光屏上呈现______（选填“放大”、“缩小”或“等大”）像，这个实验现象可以说明______（选填“放大镜”、“幻灯机”或“照相机”）的成像特点；
（2）将蜡烛移到光具座上20cm刻度线处，发现光屏上的像变模糊了。在不移动光屏的情况下，使光屏上依然出现清晰的像，则可在凸透镜和光屏之间放置一个适当的______。(选填“凸透镜”或者“凹透镜”)
22. 在研究光的折射规律实验中，让光从空气斜射入玻璃，记录的入射角和对应的折射角的数据如下表所示。请根据表中数据归纳出实验结论：______。
入射角/°
20
30
40
50
60
折射角/°
13.3
19.6
25.2
307
35.1
23. 用两个完全相同的电加热器分别给质量相同的A、B两种液体同时加热，加热过程中，两种液体的温度T随加热时间t变化的图像如图所示，分析图像得出：A液体的比热容______B液体的比热容。（选填“大于”或“小于”）
24. 为探究水蒸发快慢与水的质量是否有关，小明设计了如下实验：用两个同样的滴管在同一烧杯中取水，并同时在甲、乙两块相同的玻璃板上滴上一滴水和两滴水，如图甲、乙所示，小明准备将甲、乙两玻璃板，平放到空气流速及温度相同的环境下，放置一段时间再进行观察。请回答如下问题：
（1）探究水蒸发快慢与水的质量是否有关的实验中，自变量是______；
（2）小明设计的实验在控制变量上存在的问题是______。
25. 现有甲、乙两完全相同的容器，甲容器中装入密度为ρA的液体，乙容器中装入密度为ρB的液体，两容器内液体的体积相同。现有两个调节好的完全相同的微小压强计，并将两探头分别放入液体中，实验现象如图甲、乙所示。通过观察分析可得出：ρA ______ ρB（选填“＞”、“＝”或“＜”），理由是______。
26. 实验桌上有如下器材：满足实验要求的电源、电压表、电流表、滑动变阻器、电阻箱（电路图符号 ）和开关各一个，导线若干．请利用实验桌上的器材设计实验证明；“当通过导体的电流一定时，导体的电阻越大，导体消耗的电功率越大．”
（1）在虚线框中画出实验电路图；
（ ）
（2）写出实验步骤______；
（3）设计实验数据记录表格______．
四、科普阅读题（共4分）
27. 请阅读《超声波测速》并回答问题。
超声波测速
能引起人的听觉的声音频率在20Hz～20000Hz范围内，超声波是振动频率高于20000Hz的声波，它具有指向性好、反射能力强、能量集中等特点，可用于测距、测速等。
测距是测速的基础，如图1所示，超声波测速仪向静止的汽车发射超声波信号（简称信号），同时开始计时，信号传播过程中遇到汽车会被反射，测速仪接收到返回的信号停止计时，根据记录的时间及其与路程、速度的关系，可计算出汽车与测速仪之间的距离。图2甲是信号传播过程的s-t图像，s表示信号与测速仪之间的距离，t表示信号传播的时间。
测速仪测量汽车速度的原理是：测速仪向运动的汽车先后发射两次信号，根据汽车在两次遇到信号之间所通过的路程及所用的时间，由速度公式可得出汽车的速度。测速仪在公路上对运动的汽车进行测速时，向匀速驶来的汽车发射两次信号，两次发射信号的时间间隔是1.0s，第一次发射信号到接收用时0.6s，第二次发射信号到接收用时0.3s，两次信号传播过程的s-t图像如图2乙所示（t从第一次发射信号开始计时）。 超声波速度取340m/s。
请根据上述材料，回答下列问题：
（1）人耳______（选填“能”或“不能”）听到超声波；
（2）如图2甲所示，若t=0.4s，则静止的汽车与测速仪之间的距离为______ m；
（3）匀速运动的汽车在两次遇到信号之间通过的路程为______ m；
（4）匀速运动汽车的速度大小为______m/s。
五、计算题（共8分，28题4分、29题4分）
28. 如图所示，滑轮组悬挂在水平支架上，在其自由端施加竖直向下的拉力F，使重为360N的物体A匀速竖直上升了1m，用时5s，滑轮组的额外功为40J。在此过程中，求：
（1）滑轮组的有用功W有；
（2）滑轮组的机械效率η；
（3）拉力F的功率P。
29. 如图所示电路，电源电压保持不变，灯L标有“3V 0.6A”的字样，定值电阻R的阻值为10Ω。设灯丝电阻为灯正常发光时的电阻，且灯丝电阻保持不变。求：
（1）灯丝电阻。
（2）当开关S1闭合、S2断开，电流表示数为0.4A时，灯L两端电压。
（3）当开关S1、S2均闭合时，定值电阻R消耗的电功率。
参考答案
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共24分，每小题2分）
1. 下列材料中最容易导电的是（ ）
A. 铜线 B. 塑料 C. 木材 D. 玻璃
【1题答案】
【答案】A
【解析】
【详解】塑料、玻璃、木材是绝缘体，都不容易导电；金属铜是导体，容易导电；故BCD不符合题意；A符合题意。
故选A。
2. 如图所示的厨房器具中，在使用时属于省力杠杆的是（ ）
A. 去核器
B. 瓶盖起子
C. 面包夹
D. 筷子
【2题答案】
【答案】B
【解析】
【分析】本题考查杠杆的分类，根据动力臂和阻力臂判断。
【详解】A．用去核器时，动力臂小于阻力臂是费力的杠杆，故A项不符合题意；
B．瓶盖起子动力臂大于阻力臂是省力杠杆，故B项符合题意；
CD．面包夹子与筷子，动力臂小于阻力臂是费力的杠杆，故CD项不符合题意。
故选B。
3. 如图所示的自然现象中，属于凝固现象的是（ ）
A. 气结成露
B. 冰雪融化
C. 滴水成冰
D. 气结成霜
【3题答案】
【答案】C
【解析】
【详解】A．气结成露，是水蒸气遇冷液化成小水滴，故A不符合题意；
B．冰雪融化，是固态的冰雪吸热变成水，是熔化现象，故B不符合题意；
C．滴水成冰，是水遇冷放出热量变成固态的冰，是凝固现象，故C符合题意；
D．气结成霜，是水蒸气遇冷放热变成里小冰晶，是凝华现象，故D不符合题意。
故选C。
4. 如图所示的实例中，为了增大压强的是 （ ）
A. 压路机的碾子很重 B. 书包带做得较宽
C. 滑雪板的面积较大 D. 图钉帽的面积较大
【4题答案】
【答案】A
【解析】
【详解】A．压路机对地面的压力等于压路机的重力，压路机碾子很重是通过增大压力来增大压强，故A符合题意；
B．书包带做的较宽，增大了受力面积，是通过增大受力面积来减小压强，故B不符合题意；
C．滑雪板的面积较大，是通过增大受力面积来减小压强，故C不符合题意；
D．图钉帽的面积较大，增大了图钉与手指的接触面积，是通过增大受力面积来减小压强，故D不符合题意。
故选A。
5. 下列光现象中由于光的反射形成的是（ ）
A. 小孔成像 B. 斜插入水中的笔变“折”了
C. 太阳光照射的树荫下会有“光斑” D. 桥在水中的“倒影”
【5题答案】
【答案】D
【解析】
【分析】
【详解】A．小孔成像是光的直线传播现象，故A不符合题意；
B．斜插入水中的笔变“折”了，是光的折射现象，故B不符合题意；
C．太阳光照射的树荫下会有“光斑”，是光的直线传播现象，故C不符合题意；
D．桥在水中的“倒影”，是光的反射现象，故D符合题意。
故选D。
6. 下列有关力做功的说法中正确的是（ ）
A. 跳伞员在空中下落过程中，跳伞员受到的重力做了功
B. 足球被脚踢出后，在地面上滚动的过程中，脚对足球的踢力做了功
C. 汽车沿水平公路行驶过程中，汽车受到的重力做了功
D. 运动员举着杠铃在空中停留三秒的过程中，运动员对杠铃的支持力做了功
【6题答案】
【答案】A
【解析】
【详解】A．跳伞员在空中下落过程中，受到重力的作用，并且在重力方向上通过了距离，因此重力对跳伞员做了功，故A正确；
B．足球离开脚后由于惯性继续在地面上滚动的过程中，足球不再受运动员的踢力，只有距离，所以运动员对足球没有做功，故B错误；
C．汽车沿水平公路行驶过程中，受到重力方向竖直向下，汽车没有在重力的方向上通过距离，汽车的重力没有做功，故C错误；
D．运动员举着杠铃不动，运动员给杠铃一个向上的支持力，但杠铃向上没有移动距离，人对杠铃的支持力没有做功，故D错误。
故选A。
7. 关于家庭电路和安全用电，下列说法中正确的是（ ）
A. 空气开关跳闸一定是短路引起的
B. 发生触电事故时，应先切断电源再进行施救
C. 试电笔可用来测试物体带正电还是带负电
D. 用电器的三脚插头可改为两脚插头使用
【7题答案】
【答案】B
【解析】
【详解】A．家庭电路中空气开关跳闸是因为电路中电流太大造成的，电流过大的原因可能是发生了短路，也可能是用电器总功率过大，故A错误；
B．发生有人触电后，应该首先切断电源，然后再进行其他的救护措施，故B正确；
C．试电笔作用是检验家庭电路中的火线和零线，不是检验物体带正电或负电，故C错误；
D．家用电器金属外壳通过三脚插头、三孔插座的地线与大地相连，可以防止因金属带电造成的触电事故，不能将三脚插头插入两孔插座中使用，故D错误。
故选B。
8. 下列关于冬奥会发生的现象中，能用惯性知识解释的是（ ）
A. 速滑运动员在交接时，后面运动员用力推前面准备交接的运动员使他增速
B. 运动员将冰壶推出后，冰壶能在水平冰面上继续滑行一段距离
C. 越野滑雪运动员从斜坡上下滑时，即使不用力滑，速度也会越来越大
D. 跳台滑雪运动员腾空后最终落回到地面
【8题答案】
【答案】B
【解析】
【详解】A．速滑运动员在交接时，后面运动员用力推前面准备交接的运动员使他增速，是力改变物体的运动状态，不是惯性，故A不符合题意；
B．运动员将冰壶推出后，冰壶由于具有惯性，能在水平冰面上继续滑行一段距离，故B符合题意；
C．越野滑雪运动员从斜坡上下滑时，运动员的重力势能转化为动能，速度会越来越大，故C不符合题意；
D．跳台滑雪运动员腾空后，由于受到重力，最终落回到地面，故D不符合题意。
故选B。
9. 如图所示的四个实验中，能反映电动机工作原理的是（ ）
A. B. C. D.
【9题答案】
【答案】C
【解析】
【详解】A．该实验探究如何利用磁场获得电流，是电磁感应现象，利用此原理制成了发电机，故A不符合题意；
B．该实验是利用滑动变阻器改变电路中的电流，改变小灯泡的亮度，故B不符合题意；
C．该实验探究磁场对通电导体有力的作用，利用此原理制成了电动机，故C符合题意；
D．该仪器是验电器，用来检验物体是否带电，故D不符合题意。
故选C。
10. 如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大，则（ ）
A. L1和L2的连接方式是并联 B. 电压表测量的是L2两端电压
C. 通过L1的电流比通过L2的大 D. L1两端电压比L2两端电压大
【10题答案】
【答案】D
【解析】
【分析】
【详解】A．由图知，电压表在电路知看作断路，电流从电源正极流回负极只有一条路径，故L1和L2的连接方式是串联，故A错误，不符合题意；
B．由图知电压表与灯泡L1并联，所以电压表测量的是L1两端电压，故B错误，不符合题意；
C．该电路是串联电路，由串联电路电流处处相等知通过L1的电流与通过L2的电流相等，故C错误，不符合题意；
D．由串联电路电流特点知通过两灯泡的电流相等，当小灯泡L1的亮度比L2的亮度大时，说明L1两端电压比L2两端电压大，故D正确，符合题意。
故选D。
11. 下列物理量最接近实际的是（ ）
A. 教室的高度约为5m
B. 一支铅笔的质量约为50g
C. 人洗澡感觉舒适的水温约为40℃
D. 圆珠笔从桌面掉到地板上的时间约为3s
【11题答案】
【答案】C
【解析】
【详解】A．教室高度约为3.5m，故A不符合题意；
B．一个鸡蛋的质量约为50g，比一支铅笔的质量大的多，故B不符合题意；
C．人体正常温度约37℃左右，洗澡时水温可略高于人体温度，故C符合题意；
D．圆珠笔从桌面掉到地板上的时间约为0.4s，故D不符合题意。
故选C。
12. 完全相同的甲、乙、丙三容器放在水平桌面上，容器中分别装有密度为ρA、ρB、ρC的三种不同液体，将完全相同的三个实心小球分别放入三个容器中，小球静止时所处位置如图所示，此时三容器中液面相平。小球在三种液体中所受浮力分别为FA、FB、FC，三容器中液体对容器底部的压强分别为pA、 pB、pC，三容器对桌面的压力分别为F甲、F乙、F丙，则下列说法正确的是（ ）
A. ρA＝ρB＞ρC B. pB＝pA＜pC C. FA＝FC＜FB D. F乙＜F甲＜F丙
【12题答案】
【答案】D
【解析】
【详解】A．A球在甲液体中处于悬浮状态，由物体的浮沉条件
ρA＝ρ
B球在沉在容器底部，，由物体的浮沉条件
ρB<ρ
C球在漂浮在液体表面上，由物体的浮沉条件
ρC>ρ
故有
ρC>ρA>ρB
故A错误；
B．丙中液体密度最大，乙中液体密度最小，三容器中液面相平，液体的深度相同，根据，故有
pB
C．三个小球的质量相同，根据物体的浮沉条件结合小球在三种不同液体中的状态有
FA=G
FB
故有
FA＝FC>FB
故C错误；
D． 三容器中液面相平，由小球在液体中的状态可知，丙中液体体积最大，甲、乙中液体体积相等，根据m=ρV，由
ρC>ρA>ρB
可知甲、乙、丙容器中液体的质量关系为
m丙>m甲>m乙
根据G=mg可知
G乙
F乙＜F甲＜F丙
故D正确，符合题意。
故选D。
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共6分，每小题2分。每小题选项全选对的得2分，选对但不全得1分，有错选的不得分）
13. 关于温度、内能和热量，下列说法正确是（ ）
A. 0℃的冰块也有内能
B. 温度高的物体比温度低的物体内能多
C. 刚烧开的水很烫，是因为此时水含有的热量较多
D. 电热水壶中的水从20℃加热到50℃，水的内能增加了
【13题答案】
【答案】AD
【解析】
【详解】A．内能是分子势能和分子动能的总和，一切物体都具有内能，0℃的冰块也有内能，故A正确；
B．物体的内能，与物体的质量、温度、状态等都有关，温度高的物体不一定比温度低的物体内能多，故B错误；
C．刚烧开的水很烫，是因为此时水的温度高，热量是过程量，不能说含有热量，故C错误；
D．电热水壶中的水从20℃加热到50℃，水吸收了热量，内能增加，故D正确。
故选AD。
14. 下列说法正确的是（ ）
A. 导体中的自由电子做定向移动时，它的周围就产生磁场
B. 导体的电阻是由导体两端的电压及通过导体的电流决定的
C. 导体在磁场中做切割磁感线运动时，导体中就产生感应电流
D. 改变磁场的方向，通电导体在磁场中的受力方向不一定发生改变
【14题答案】
【答案】AD
【解析】
【详解】A．电荷的定向移动形成电流。金属导体中的自由电子在做定向移动时，导体中有电流，电流周围就会产生磁场，故A正确；
B．导体的电阻是导体的一种性质，电阻大小与导体的材料、长度、横截面积以及温度有关，与导体两端的电压和流过导体的电流无关，故B错误；
C．闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，若电路是断开的，即使导体在磁场中做切割磁感线运动时，导体中也不会产生感应电流，故C错误；
D．通电导体在磁场中的受力方向与磁场方向、电流的方向有关。改变磁场的方向，同时也改变电流的方向，则通电导体在磁场中的受力方向不发生改变，故D正确。
故选AD。
15. 下列说法正确的是（ ）
A. 做匀速直线运动的物体，其机械能保持不变
B. 加油机在空中给受油机加油时，加油机与受油机是相对静止的
C. 跳高运动员蹬地起跳时，运动员对地面的压力等于地面对运动员的支持力
D. 用大小不变的拉力提起静止在水平桌面上的物体，拉力一定大于物体的重力
【15题答案】
【答案】BC
【解析】
【详解】A．物体的机械能包括动能和重力势能，做匀速直线运动的物体，动能不变，重力势能不确定，其机械能不一定保持不变，故A错误；
B．加油机在空中给受油机加油时，加油机与受油机没有位置的变化，是相对静止的，故B正确；
C．跳高运动员蹬地起跳时，运动员对地面的压力与地面对运动员的支持力是一对相互作用力，大小相等，故C正确；
D．用大小不变的拉力提起静止在水平桌面上的物体，当物体做匀速直线运动时，拉力等于物体的重力 ，故D错误。
故选BC。
三、实验解答题（共28分，16～19、22～24题各2分，20、21、25题各3分，26题5分）
16. 如图所示电能表的示数为______kW·h。
【16题答案】
【答案】2457.8
【解析】
【详解】从电能表上可以看出电能表的数字为24578，最后一位是小数，单位是kW·h，故电能表的读数为2457.8kW·h。
17. 根据图中的电流方向，可知通电螺线管的右端是______极。(选填“N”或“S”)
【17题答案】
【答案】S
【解析】
【详解】可由安培定则判断，用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极，由图可知通电螺线管左端为N极，右端为S极。
18. 在实验室测量额定电压为2.5V小灯泡的额定功率。
（1）如图是连接的实物电路，电路连接有一处错误，请在错接的导线上画“×”，然后用笔画线代替导线，画出正确的接线；______
（2）闭合开关S，调节滑动变阻器的滑片P到某一位置，电压表和电流表的示数如图甲、乙所示，则小灯泡的额定功率为______W。
【18题答案】
【答案】 ① ②. 0.75
【解析】
【详解】[1]图中电压表测量的是小灯泡和滑动变阻器的总电压，应使电压表测量小灯泡电压，需与小灯泡并联，如图所示：
[2]小灯泡额定电压为2.5V，由图可知此时电压表示数为2.5V，小灯泡此时为额定工作状态，电流表选择的量程为0~0.6A，读数可知小灯泡额定电流为0.3A，可知小灯泡额定功率
P=UI=2.5V×0.3A=0.75W
19. 实验桌上有如下实验器材：调节好的弹簧测力计、固定在实验桌上的定滑轮、木块A、长木板B、钩码各一个，细线若干。现悬挂好弹簧测力计，测力计挂钩上悬挂细线，细线绕过定滑轮，水平连接木块A，木块A放在长木板B上。可用水平拉力F拉动长木板B，使其在桌面上水平向左运动，使木块A相对桌面保持静止，如图所示。用图所示的装置，可以完成的探究实验有______。
【19题答案】
【答案】滑动摩擦力大小与压力大小的关系
【解析】
【详解】向左匀速拉动木块B时B对A的滑动摩擦力水平向左，此时木块A受力平衡，向左的摩擦力等于绳子拉力，绳子拉力大小可从弹簧测力计读出，则弹簧测力计示数为摩擦力大小，影响滑动摩擦力大小的因素有接触面压力和接触面粗糙程度，可进行两次实验，第一次不放砝码匀速拉动木块B，得到B对A的滑动摩擦力大小，第二次放砝码增大接触面压力，匀速拉动木块B得到B对A的滑动摩擦力，比较数据得出实验结论。
20. 把天平放在水面桌面上，天平调好后，将金属块A放在天平左盘内，右盘中添加砝码并改变游码的位置，使天平横梁在水平位置重新平衡，右盘中所放砝码及游码在标尺上的位置如图甲所示，则A金属块的质量为______g；然后他将系好细线的金属块A放入盛有50mL水的量筒中，金属块浸没在水中后，量筒中的水面升高到如图乙所示的位置。则该金属块的密度为______g/cm3。结合下面表格进行分析判断，组成该金属块的物质可能是______。
表：几种常见金属的密度
材 料
铅
铜
钢
铝
密度ρ/kg·m-3
11.3×103
8.9×103
7.9×103
2.7×103
【20题答案】
【答案】 ①. 54 ②. 2.7 ③. 铝
【解析】
【详解】[1]由图甲知道，金属块的质量
m=20g+20g+10g+4g=54g
[2]由图乙知道，金属块的体积
V=70mL-50 mL =20 mL=20cm3
由知道，金属块的密度
[3]结合表格数据进行分析知道，组成该金属块的物质可能是铝。
21. 在水平桌面上做“探究凸透镜成像规律”的实验。将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛和光屏放在凸透镜两侧，并调整烛焰中心、透镜中心和光屏中心在同一水平高度，然后将点燃的蜡烛放置在光具座上35 cm刻度线处，移动光屏，使光屏上得到烛焰清晰的像，如图所示。
（1）光屏上呈现______（选填“放大”、“缩小”或“等大”）的像，这个实验现象可以说明______（选填“放大镜”、“幻灯机”或“照相机”）的成像特点；
（2）将蜡烛移到光具座上20cm刻度线处，发现光屏上的像变模糊了。在不移动光屏的情况下，使光屏上依然出现清晰的像，则可在凸透镜和光屏之间放置一个适当的______。(选填“凸透镜”或者“凹透镜”)
【21题答案】
【答案】 ①. 放大 ②. 幻灯机 ③. 凹透镜
【解析】
【详解】（1）[1][2]由图知道，此时的物距为15.0cm，物距在一倍焦距和二倍焦距之间，由凸透镜的成像规律知道，成倒立、放大的实像，其应用是幻灯机。
（2）[3]当将蜡烛移到光具座上20cm刻度线处时，物距为u＞2f，成倒立、缩小的实像，像距为2f＞v＞f，即此时物距变大，则像距变小，在不移动光屏的情况下，若想在光屏上再次得到清晰的像，需要让光线发散一些，所以，可在凸透镜前放置一个凹透镜。
22. 在研究光的折射规律实验中，让光从空气斜射入玻璃，记录的入射角和对应的折射角的数据如下表所示。请根据表中数据归纳出实验结论：______。
入射角/°
20
30
40
50
60
折射角/°
13.3
19.6
25.2
30.7
35.1
【22题答案】
【答案】光从空气斜射入玻璃时，折射角小于入射角，折射角随入射角变大而变大
【解析】
【详解】[1]分析图中数据可知，折射角始终小于入射角，且当入射角增大时，折射角增大，可得到结论：光从空气斜射入玻璃时，折射角小于入射角，折射角随入射角变大而变大。
23. 用两个完全相同的电加热器分别给质量相同的A、B两种液体同时加热，加热过程中，两种液体的温度T随加热时间t变化的图像如图所示，分析图像得出：A液体的比热容______B液体的比热容。（选填“大于”或“小于”）
【23题答案】
【答案】小于
【解析】
【详解】[1]用两个完全相同的电加热器分别给质量相同的A、B两种液体同时加热，加热相同的时间，两种液体吸收的热量相同，从图像可知，吸收相同的热量，A液体温度变化的快，B液体温度变化的慢，可知A液体的比热容小于B液体的比热容。
24. 为探究水蒸发快慢与水的质量是否有关，小明设计了如下实验：用两个同样的滴管在同一烧杯中取水，并同时在甲、乙两块相同的玻璃板上滴上一滴水和两滴水，如图甲、乙所示，小明准备将甲、乙两玻璃板，平放到空气流速及温度相同的环境下，放置一段时间再进行观察。请回答如下问题：
（1）探究水蒸发快慢与水的质量是否有关的实验中，自变量是______；
（2）小明设计的实验在控制变量上存在的问题是______。
【24题答案】
【答案】 ①. 水的质量 ②. 没有控制液滴的表面积相同
【解析】
【详解】[1]探究水蒸发快慢与水的质量的的关系时，是探究水的质量影响蒸发的快慢，故自变量是水的质量。
[2]影响等质量的液体蒸发快慢的因素有温度、表面空气流速、表面积大小，根据控制变量法，探究蒸发快慢与质量是否有关时应保证实验中水的表面积、温度、表面空气流速均相同。
25. 现有甲、乙两完全相同的容器，甲容器中装入密度为ρA的液体，乙容器中装入密度为ρB的液体，两容器内液体的体积相同。现有两个调节好的完全相同的微小压强计，并将两探头分别放入液体中，实验现象如图甲、乙所示。通过观察分析可得出：ρA ______ ρB（选填“＞”、“＝”或“＜”），理由是______。
【25题答案】
【答案】 ①. ＞ ②. 见解析
【解析】
【详解】[1][2]对比甲乙两图可知U形管压强计的高度差不同，甲的高度差大于乙的高度差，即A所处位置的压强大于B所处位置的压强，由于A的深度小于B的深度，所以A的密度大于B的密度。
26. 实验桌上有如下器材：满足实验要求的电源、电压表、电流表、滑动变阻器、电阻箱（电路图符号 ）和开关各一个，导线若干．请利用实验桌上的器材设计实验证明；“当通过导体的电流一定时，导体的电阻越大，导体消耗的电功率越大．”
（1）在虚线框中画出实验电路图；
（ ）
（2）写出实验步骤______；
（3）设计实验数据记录表格______．
【26题答案】
【答案】 ①. ②. 见解析 ③.
【解析】
【分析】根据控制变量法，要使通过电路的电流保持不变，必须把电阻箱与滑动变阻器和电流表串联起来，然后利用电压表测出电阻箱和R2两端的电压，根据P=UI分析比较即可．
【详解】(1)用电压表测变阻箱两端电压，用电流表测变阻箱电流，用滑动变阻器调节电路中电流不变，实验电路图如图所示：
；
(2)实验步骤：①把滑动变阻器滑片移到阻值最大处；断开开关S，按照电路图连接实验电路；
②闭合开关S,调节电阻箱阻值为R1,移动滑动变阻器滑片至某位置,读出电流表的示数I、电压表的示数U1,并把数据I、R1和U1记录在表格中；
③断开开关,调节电阻箱阻值为R2,闭合开关,移动滑动变阻器滑片使电流表示数仍为I,读出电压表的示数U2,并把数据R2和U2记录在表格中；
④仿照步骤②，再做4次实验，把电阻箱的阻值R和电压表示数U的每次数据记录在表格中；
⑤根据表格中的数据，利用公式P=UI计算出6次电阻箱消耗的电功率P，并把数据记录在表格中．
(3)实验数据记录表：
四、科普阅读题（共4分）
27. 请阅读《超声波测速》并回答问题。
超声波测速
能引起人的听觉的声音频率在20Hz～20000Hz范围内，超声波是振动频率高于20000Hz的声波，它具有指向性好、反射能力强、能量集中等特点，可用于测距、测速等。
测距是测速的基础，如图1所示，超声波测速仪向静止的汽车发射超声波信号（简称信号），同时开始计时，信号传播过程中遇到汽车会被反射，测速仪接收到返回的信号停止计时，根据记录的时间及其与路程、速度的关系，可计算出汽车与测速仪之间的距离。图2甲是信号传播过程的s-t图像，s表示信号与测速仪之间的距离，t表示信号传播的时间。
测速仪测量汽车速度的原理是：测速仪向运动的汽车先后发射两次信号，根据汽车在两次遇到信号之间所通过的路程及所用的时间，由速度公式可得出汽车的速度。测速仪在公路上对运动的汽车进行测速时，向匀速驶来的汽车发射两次信号，两次发射信号的时间间隔是1.0s，第一次发射信号到接收用时0.6s，第二次发射信号到接收用时0.3s，两次信号传播过程的s-t图像如图2乙所示（t从第一次发射信号开始计时）。 超声波速度取340m/s。
请根据上述材料，回答下列问题：
（1）人耳______（选填“能”或“不能”）听到超声波；
（2）如图2甲所示，若t=0.4s，则静止的汽车与测速仪之间的距离为______ m；
（3）匀速运动的汽车在两次遇到信号之间通过的路程为______ m；
（4）匀速运动汽车的速度大小为______m/s。
【27题答案】
【答案】 ①. 不能 ②. 68 ③. 51 ④. 60
【解析】
【详解】（1）[1] 人的听觉的声音频率在20Hz～20000Hz范围内，超声波是振动频率高于20000Hz的声波，所以人耳不能听到超声波。
（2）[2] 如图2甲所示，t=0.4s，超声波遇到汽车并返回的路程为
s=vt=340m/s×0.4s=136m
则静止的汽车与测速仪之间的距离为
（3）[3] 第一次发射信号汽车与测速仪之间的距离为
s1=vt1=340m/s×0.3s=102m
第二次发射信号汽车与测速仪之间的距离为
s2=vt2=340m/s×0.15s=51m
匀速运动的汽车在两次遇到信号之间通过的路程为
s车=102m-51m=51m
（4）[4] 匀速运动的汽车在两次遇到信号之间行驶所用的时间
t车=0.3s+0.4s+0.15s=0.85s
匀速运动汽车的速度大小为
五、计算题（共8分，28题4分、29题4分）
28. 如图所示，滑轮组悬挂在水平支架上，在其自由端施加竖直向下的拉力F，使重为360N的物体A匀速竖直上升了1m，用时5s，滑轮组的额外功为40J。在此过程中，求：
（1）滑轮组的有用功W有；
（2）滑轮组的机械效率η；
（3）拉力F的功率P。
【28题答案】
【答案】（1）360J；（2）90%；（3）80W
【解析】
【详解】解：（1）物体的重力G=360N，提升的高度h=1m，则滑轮组的有用功为
W有=Gh=360N´1m=360J
（2）滑轮组的额外功W额=40J，可知滑轮组的总功为
W总=W有+W额=360J+40J=400J
则滑轮组的机械效率为
（3）时间t=5s，可知拉力的功率为
答：（1）滑轮组的有用功W有为360J；
（2）滑轮组的机械效率η为80%；
（3）拉力F的功率P为80W。
29. 如图所示电路，电源电压保持不变，灯L标有“3V 0.6A”的字样，定值电阻R的阻值为10Ω。设灯丝电阻为灯正常发光时的电阻，且灯丝电阻保持不变。求：
（1）灯丝电阻。
（2）当开关S1闭合、S2断开，电流表示数为0.4A时，灯L两端电压。
（3）当开关S1、S2均闭合时，定值电阻R消耗电功率。
【29题答案】
【答案】（1）5Ω；（2）2V；（3）3.6W
【解析】
【详解】解：（1）由题意可知小灯泡的额定电压U额=3V，额定电流为I额=0.6A，由欧姆定律可知小灯泡的电阻为
（2）当开关S1闭合、S2断开时小灯泡与定值电阻串联，电流表测量串联电路电流，电流表示数为0.4A时小灯泡的电流为I=0.4A，则此时小灯泡上电压为
UL=IRL=0.4A´5Ω=2V
（3）当开关S1闭合、S2断开时小灯泡与定值电阻串联，电流表示数为0.4A时定值电阻R上电压为
UR=IR=0.4A´10Ω=4V
可知电源电压为
U=UR+RL=4V+2V=6V
当开关S1、S2均闭合时，小灯泡L被短路，定值电阻上电压为电源电压，电阻R的功率为
答：（1）灯丝电阻为5Ω。
（2）当开关S1闭合、S2断开，灯L两端电压2V。
（3）当开关S1、S2均闭合时，定值电阻R消耗的电功率为3.6W。
2022北京通州初三一模
物 理
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共24分，每小题2分）
1. 下列材料中最容易导电的是（ ）
A 铜线 B. 塑料 C. 木材 D. 玻璃
2. 如图所示的厨房器具中，在使用时属于省力杠杆的是（ ）
A. 去核器 B. 瓶盖起子
C. 面包夹 D. 筷子
3. 如图所示的自然现象中，属于凝固现象的是（ ）
A. 气结成露 B. 冰雪融化
C. 滴水成冰 D. 气结成霜
4. 如图所示的实例中，为了增大压强的是 （ ）
A. 压路机的碾子很重 B. 书包带做得较宽
C. 滑雪板的面积较大 D. 图钉帽的面积较大
5. 下列光现象中由于光的反射形成的是（ ）
A. 小孔成像 B. 斜插入水中的笔变“折”了
C. 太阳光照射的树荫下会有“光斑” D. 桥在水中的“倒影”
6. 下列有关力做功的说法中正确的是（ ）
A. 跳伞员在空中下落过程中，跳伞员受到的重力做了功
B. 足球被脚踢出后，在地面上滚动的过程中，脚对足球的踢力做了功
C. 汽车沿水平公路行驶过程中，汽车受到的重力做了功
D. 运动员举着杠铃在空中停留三秒的过程中，运动员对杠铃的支持力做了功
7. 关于家庭电路和安全用电，下列说法中正确的是（ ）
A. 空气开关跳闸一定是短路引起的
B. 发生触电事故时，应先切断电源再进行施救
C. 试电笔可用来测试物体带正电还是带负电
D. 用电器的三脚插头可改为两脚插头使用
8. 下列关于冬奥会发生的现象中，能用惯性知识解释的是（ ）
A. 速滑运动员在交接时，后面运动员用力推前面准备交接的运动员使他增速
B. 运动员将冰壶推出后，冰壶能在水平冰面上继续滑行一段距离
C. 越野滑雪运动员从斜坡上下滑时，即使不用力滑，速度也会越来越大
D. 跳台滑雪运动员腾空后最终落回到地面
9. 如图所示的四个实验中，能反映电动机工作原理的是（ ）
A. B. C. D.
10. 如图所示，闭合开关S后，小灯泡L1亮度比L2的亮度大，则（ ）
A. L1和L2的连接方式是并联 B. 电压表测量的是L2两端电压
C. 通过L1的电流比通过L2的大 D. L1两端电压比L2两端电压大
11. 下列物理量最接近实际的是（ ）
A. 教室的高度约为5m
B. 一支铅笔的质量约为50g
C. 人洗澡感觉舒适的水温约为40℃
D. 圆珠笔从桌面掉到地板上的时间约为3s
12. 完全相同的甲、乙、丙三容器放在水平桌面上，容器中分别装有密度为ρA、ρB、ρC的三种不同液体，将完全相同的三个实心小球分别放入三个容器中，小球静止时所处位置如图所示，此时三容器中液面相平。小球在三种液体中所受浮力分别为FA、FB、FC，三容器中液体对容器底部的压强分别为pA、 pB、pC，三容器对桌面的压力分别为F甲、F乙、F丙，则下列说法正确的是（ ）
A. ρA＝ρB＞ρC B. pB＝pA＜pC C. FA＝FC＜FB D. F乙＜F甲＜F丙
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共6分，每小题2分。每小题选项全选对的得2分，选对但不全得1分，有错选的不得分）
13. 关于温度、内能和热量，下列说法正确的是（ ）
A. 0℃的冰块也有内能
B. 温度高的物体比温度低的物体内能多
C. 刚烧开的水很烫，是因为此时水含有的热量较多
D. 电热水壶中的水从20℃加热到50℃，水的内能增加了
14. 下列说法正确的是（ ）
A. 导体中的自由电子做定向移动时，它的周围就产生磁场
B. 导体的电阻是由导体两端的电压及通过导体的电流决定的
C. 导体在磁场中做切割磁感线运动时，导体中就产生感应电流
D. 改变磁场的方向，通电导体在磁场中的受力方向不一定发生改变
15. 下列说法正确的是（ ）
A. 做匀速直线运动物体，其机械能保持不变
B. 加油机在空中给受油机加油时，加油机与受油机是相对静止的
C. 跳高运动员蹬地起跳时，运动员对地面的压力等于地面对运动员的支持力
D. 用大小不变的拉力提起静止在水平桌面上的物体，拉力一定大于物体的重力
三、实验解答题（共28分，16～19、22～24题各2分，20、21、25题各3分，26题5分）
16. 如图所示电能表的示数为______kW·h。
17. 根据图中的电流方向，可知通电螺线管的右端是______极。(选填“N”或“S”)
18. 在实验室测量额定电压为2.5V小灯泡的额定功率。
（1）如图是连接的实物电路，电路连接有一处错误，请在错接的导线上画“×”，然后用笔画线代替导线，画出正确的接线；______
（2）闭合开关S，调节滑动变阻器的滑片P到某一位置，电压表和电流表的示数如图甲、乙所示，则小灯泡的额定功率为______W。
19. 实验桌上有如下实验器材：调节好的弹簧测力计、固定在实验桌上的定滑轮、木块A、长木板B、钩码各一个，细线若干。现悬挂好弹簧测力计，测力计挂钩上悬挂细线，细线绕过定滑轮，水平连接木块A，木块A放在长木板B上。可用水平拉力F拉动长木板B，使其在桌面上水平向左运动，使木块A相对桌面保持静止，如图所示。用图所示的装置，可以完成的探究实验有______。
20. 把天平放在水面桌面上，天平调好后，将金属块A放在天平左盘内，右盘中添加砝码并改变游码的位置，使天平横梁在水平位置重新平衡，右盘中所放砝码及游码在标尺上的位置如图甲所示，则A金属块的质量为______g；然后他将系好细线的金属块A放入盛有50mL水的量筒中，金属块浸没在水中后，量筒中的水面升高到如图乙所示的位置。则该金属块的密度为______g/cm3。结合下面表格进行分析判断，组成该金属块的物质可能是______。
表：几种常见金属的密度
材 料
铅
铜
钢
铝
密度ρ/kg·m-3
11.3×103
8.9×103
7.9×103
2.7×103
21. 在水平桌面上做“探究凸透镜成像规律”的实验。将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛和光屏放在凸透镜两侧，并调整烛焰中心、透镜中心和光屏中心在同一水平高度，然后将点燃的蜡烛放置在光具座上35 cm刻度线处，移动光屏，使光屏上得到烛焰清晰的像，如图所示。
（1）光屏上呈现______（选填“放大”、“缩小”或“等大”）像，这个实验现象可以说明______（选填“放大镜”、“幻灯机”或“照相机”）的成像特点；
（2）将蜡烛移到光具座上20cm刻度线处，发现光屏上的像变模糊了。在不移动光屏的情况下，使光屏上依然出现清晰的像，则可在凸透镜和光屏之间放置一个适当的______。(选填“凸透镜”或者“凹透镜”)
22. 在研究光的折射规律实验中，让光从空气斜射入玻璃，记录的入射角和对应的折射角的数据如下表所示。请根据表中数据归纳出实验结论：______。
入射角/°
20
30
40
50
60
折射角/°
13.3
19.6
25.2
307
35.1
23. 用两个完全相同的电加热器分别给质量相同的A、B两种液体同时加热，加热过程中，两种液体的温度T随加热时间t变化的图像如图所示，分析图像得出：A液体的比热容______B液体的比热容。（选填“大于”或“小于”）
24. 为探究水蒸发快慢与水的质量是否有关，小明设计了如下实验：用两个同样的滴管在同一烧杯中取水，并同时在甲、乙两块相同的玻璃板上滴上一滴水和两滴水，如图甲、乙所示，小明准备将甲、乙两玻璃板，平放到空气流速及温度相同的环境下，放置一段时间再进行观察。请回答如下问题：
（1）探究水蒸发快慢与水的质量是否有关的实验中，自变量是______；
（2）小明设计的实验在控制变量上存在的问题是______。
25. 现有甲、乙两完全相同的容器，甲容器中装入密度为ρA的液体，乙容器中装入密度为ρB的液体，两容器内液体的体积相同。现有两个调节好的完全相同的微小压强计，并将两探头分别放入液体中，实验现象如图甲、乙所示。通过观察分析可得出：ρA ______ ρB（选填“＞”、“＝”或“＜”），理由是______。
26. 实验桌上有如下器材：满足实验要求的电源、电压表、电流表、滑动变阻器、电阻箱（电路图符号 ）和开关各一个，导线若干．请利用实验桌上的器材设计实验证明；“当通过导体的电流一定时，导体的电阻越大，导体消耗的电功率越大．”
（1）在虚线框中画出实验电路图；
（ ）
（2）写出实验步骤______；
（3）设计实验数据记录表格______．
四、科普阅读题（共4分）
27. 请阅读《超声波测速》并回答问题。
超声波测速
能引起人的听觉的声音频率在20Hz～20000Hz范围内，超声波是振动频率高于20000Hz的声波，它具有指向性好、反射能力强、能量集中等特点，可用于测距、测速等。
测距是测速的基础，如图1所示，超声波测速仪向静止的汽车发射超声波信号（简称信号），同时开始计时，信号传播过程中遇到汽车会被反射，测速仪接收到返回的信号停止计时，根据记录的时间及其与路程、速度的关系，可计算出汽车与测速仪之间的距离。图2甲是信号传播过程的s-t图像，s表示信号与测速仪之间的距离，t表示信号传播的时间。
测速仪测量汽车速度的原理是：测速仪向运动的汽车先后发射两次信号，根据汽车在两次遇到信号之间所通过的路程及所用的时间，由速度公式可得出汽车的速度。测速仪在公路上对运动的汽车进行测速时，向匀速驶来的汽车发射两次信号，两次发射信号的时间间隔是1.0s，第一次发射信号到接收用时0.6s，第二次发射信号到接收用时0.3s，两次信号传播过程的s-t图像如图2乙所示（t从第一次发射信号开始计时）。 超声波速度取340m/s。
请根据上述材料，回答下列问题：
（1）人耳______（选填“能”或“不能”）听到超声波；
（2）如图2甲所示，若t=0.4s，则静止的汽车与测速仪之间的距离为______ m；
（3）匀速运动的汽车在两次遇到信号之间通过的路程为______ m；
（4）匀速运动汽车的速度大小为______m/s。
五、计算题（共8分，28题4分、29题4分）
28. 如图所示，滑轮组悬挂在水平支架上，在其自由端施加竖直向下的拉力F，使重为360N的物体A匀速竖直上升了1m，用时5s，滑轮组的额外功为40J。在此过程中，求：
（1）滑轮组的有用功W有；
（2）滑轮组的机械效率η；
（3）拉力F的功率P。
29. 如图所示电路，电源电压保持不变，灯L标有“3V 0.6A”的字样，定值电阻R的阻值为10Ω。设灯丝电阻为灯正常发光时的电阻，且灯丝电阻保持不变。求：
（1）灯丝电阻。
（2）当开关S1闭合、S2断开，电流表示数为0.4A时，灯L两端电压。
（3）当开关S1、S2均闭合时，定值电阻R消耗的电功率。
参考答案
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共24分，每小题2分）
1. 下列材料中最容易导电的是（ ）
A. 铜线 B. 塑料 C. 木材 D. 玻璃
【1题答案】
【答案】A
【解析】
【详解】塑料、玻璃、木材是绝缘体，都不容易导电；金属铜是导体，容易导电；故BCD不符合题意；A符合题意。
故选A。
2. 如图所示的厨房器具中，在使用时属于省力杠杆的是（ ）
A. 去核器
B. 瓶盖起子
C. 面包夹
D. 筷子
【2题答案】
【答案】B
【解析】
【分析】本题考查杠杆的分类，根据动力臂和阻力臂判断。
【详解】A．用去核器时，动力臂小于阻力臂是费力的杠杆，故A项不符合题意；
B．瓶盖起子动力臂大于阻力臂是省力杠杆，故B项符合题意；
CD．面包夹子与筷子，动力臂小于阻力臂是费力的杠杆，故CD项不符合题意。
故选B。
3. 如图所示的自然现象中，属于凝固现象的是（ ）
A. 气结成露
B. 冰雪融化
C. 滴水成冰
D. 气结成霜
【3题答案】
【答案】C
【解析】
【详解】A．气结成露，是水蒸气遇冷液化成小水滴，故A不符合题意；
B．冰雪融化，是固态的冰雪吸热变成水，是熔化现象，故B不符合题意；
C．滴水成冰，是水遇冷放出热量变成固态的冰，是凝固现象，故C符合题意；
D．气结成霜，是水蒸气遇冷放热变成里小冰晶，是凝华现象，故D不符合题意。
故选C。
4. 如图所示的实例中，为了增大压强的是 （ ）
A. 压路机的碾子很重 B. 书包带做得较宽
C. 滑雪板的面积较大 D. 图钉帽的面积较大
【4题答案】
【答案】A
【解析】
【详解】A．压路机对地面的压力等于压路机的重力，压路机碾子很重是通过增大压力来增大压强，故A符合题意；
B．书包带做的较宽，增大了受力面积，是通过增大受力面积来减小压强，故B不符合题意；
C．滑雪板的面积较大，是通过增大受力面积来减小压强，故C不符合题意；
D．图钉帽的面积较大，增大了图钉与手指的接触面积，是通过增大受力面积来减小压强，故D不符合题意。
故选A。
5. 下列光现象中由于光的反射形成的是（ ）
A. 小孔成像 B. 斜插入水中的笔变“折”了
C. 太阳光照射的树荫下会有“光斑” D. 桥在水中的“倒影”
【5题答案】
【答案】D
【解析】
【分析】
【详解】A．小孔成像是光的直线传播现象，故A不符合题意；
B．斜插入水中的笔变“折”了，是光的折射现象，故B不符合题意；
C．太阳光照射的树荫下会有“光斑”，是光的直线传播现象，故C不符合题意；
D．桥在水中的“倒影”，是光的反射现象，故D符合题意。
故选D。
6. 下列有关力做功的说法中正确的是（ ）
A. 跳伞员在空中下落过程中，跳伞员受到的重力做了功
B. 足球被脚踢出后，在地面上滚动的过程中，脚对足球的踢力做了功
C. 汽车沿水平公路行驶过程中，汽车受到的重力做了功
D. 运动员举着杠铃在空中停留三秒的过程中，运动员对杠铃的支持力做了功
【6题答案】
【答案】A
【解析】
【详解】A．跳伞员在空中下落过程中，受到重力的作用，并且在重力方向上通过了距离，因此重力对跳伞员做了功，故A正确；
B．足球离开脚后由于惯性继续在地面上滚动的过程中，足球不再受运动员的踢力，只有距离，所以运动员对足球没有做功，故B错误；
C．汽车沿水平公路行驶过程中，受到重力方向竖直向下，汽车没有在重力的方向上通过距离，汽车的重力没有做功，故C错误；
D．运动员举着杠铃不动，运动员给杠铃一个向上的支持力，但杠铃向上没有移动距离，人对杠铃的支持力没有做功，故D错误。
故选A。
7. 关于家庭电路和安全用电，下列说法中正确的是（ ）
A. 空气开关跳闸一定是短路引起的
B. 发生触电事故时，应先切断电源再进行施救
C. 试电笔可用来测试物体带正电还是带负电
D. 用电器的三脚插头可改为两脚插头使用
【7题答案】
【答案】B
【解析】
【详解】A．家庭电路中空气开关跳闸是因为电路中电流太大造成的，电流过大的原因可能是发生了短路，也可能是用电器总功率过大，故A错误；
B．发生有人触电后，应该首先切断电源，然后再进行其他的救护措施，故B正确；
C．试电笔作用是检验家庭电路中的火线和零线，不是检验物体带正电或负电，故C错误；
D．家用电器金属外壳通过三脚插头、三孔插座的地线与大地相连，可以防止因金属带电造成的触电事故，不能将三脚插头插入两孔插座中使用，故D错误。
故选B。
8. 下列关于冬奥会发生的现象中，能用惯性知识解释的是（ ）
A. 速滑运动员在交接时，后面运动员用力推前面准备交接的运动员使他增速
B. 运动员将冰壶推出后，冰壶能在水平冰面上继续滑行一段距离
C. 越野滑雪运动员从斜坡上下滑时，即使不用力滑，速度也会越来越大
D. 跳台滑雪运动员腾空后最终落回到地面
【8题答案】
【答案】B
【解析】
【详解】A．速滑运动员在交接时，后面运动员用力推前面准备交接的运动员使他增速，是力改变物体的运动状态，不是惯性，故A不符合题意；
B．运动员将冰壶推出后，冰壶由于具有惯性，能在水平冰面上继续滑行一段距离，故B符合题意；
C．越野滑雪运动员从斜坡上下滑时，运动员的重力势能转化为动能，速度会越来越大，故C不符合题意；
D．跳台滑雪运动员腾空后，由于受到重力，最终落回到地面，故D不符合题意。
故选B。
9. 如图所示的四个实验中，能反映电动机工作原理的是（ ）
A. B. C. D.
【9题答案】
【答案】C
【解析】
【详解】A．该实验探究如何利用磁场获得电流，是电磁感应现象，利用此原理制成了发电机，故A不符合题意；
B．该实验是利用滑动变阻器改变电路中的电流，改变小灯泡的亮度，故B不符合题意；
C．该实验探究磁场对通电导体有力的作用，利用此原理制成了电动机，故C符合题意；
D．该仪器是验电器，用来检验物体是否带电，故D不符合题意。
故选C。
10. 如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大，则（ ）
A. L1和L2的连接方式是并联 B. 电压表测量的是L2两端电压
C. 通过L1的电流比通过L2的大 D. L1两端电压比L2两端电压大
【10题答案】
【答案】D
【解析】
【分析】
【详解】A．由图知，电压表在电路知看作断路，电流从电源正极流回负极只有一条路径，故L1和L2的连接方式是串联，故A错误，不符合题意；
B．由图知电压表与灯泡L1并联，所以电压表测量的是L1两端电压，故B错误，不符合题意；
C．该电路是串联电路，由串联电路电流处处相等知通过L1的电流与通过L2的电流相等，故C错误，不符合题意；
D．由串联电路电流特点知通过两灯泡的电流相等，当小灯泡L1的亮度比L2的亮度大时，说明L1两端电压比L2两端电压大，故D正确，符合题意。
故选D。
11. 下列物理量最接近实际的是（ ）
A. 教室的高度约为5m
B. 一支铅笔的质量约为50g
C. 人洗澡感觉舒适的水温约为40℃
D. 圆珠笔从桌面掉到地板上的时间约为3s
【11题答案】
【答案】C
【解析】
【详解】A．教室高度约为3.5m，故A不符合题意；
B．一个鸡蛋的质量约为50g，比一支铅笔的质量大的多，故B不符合题意；
C．人体正常温度约37℃左右，洗澡时水温可略高于人体温度，故C符合题意；
D．圆珠笔从桌面掉到地板上的时间约为0.4s，故D不符合题意。
故选C。
12. 完全相同的甲、乙、丙三容器放在水平桌面上，容器中分别装有密度为ρA、ρB、ρC的三种不同液体，将完全相同的三个实心小球分别放入三个容器中，小球静止时所处位置如图所示，此时三容器中液面相平。小球在三种液体中所受浮力分别为FA、FB、FC，三容器中液体对容器底部的压强分别为pA、 pB、pC，三容器对桌面的压力分别为F甲、F乙、F丙，则下列说法正确的是（ ）
A. ρA＝ρB＞ρC B. pB＝pA＜pC C. FA＝FC＜FB D. F乙＜F甲＜F丙
【12题答案】
【答案】D
【解析】
【详解】A．A球在甲液体中处于悬浮状态，由物体的浮沉条件
ρA＝ρ
B球在沉在容器底部，，由物体的浮沉条件
ρB<ρ
C球在漂浮在液体表面上，由物体的浮沉条件
ρC>ρ
故有
ρC>ρA>ρB
故A错误；
B．丙中液体密度最大，乙中液体密度最小，三容器中液面相平，液体的深度相同，根据，故有
pB
C．三个小球的质量相同，根据物体的浮沉条件结合小球在三种不同液体中的状态有
FA=G
FB
故有
FA＝FC>FB
故C错误；
D． 三容器中液面相平，由小球在液体中的状态可知，丙中液体体积最大，甲、乙中液体体积相等，根据m=ρV，由
ρC>ρA>ρB
可知甲、乙、丙容器中液体的质量关系为
m丙>m甲>m乙
根据G=mg可知
G乙
F乙＜F甲＜F丙
故D正确，符合题意。
故选D。
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共6分，每小题2分。每小题选项全选对的得2分，选对但不全得1分，有错选的不得分）
13. 关于温度、内能和热量，下列说法正确是（ ）
A. 0℃的冰块也有内能
B. 温度高的物体比温度低的物体内能多
C. 刚烧开的水很烫，是因为此时水含有的热量较多
D. 电热水壶中的水从20℃加热到50℃，水的内能增加了
【13题答案】
【答案】AD
【解析】
【详解】A．内能是分子势能和分子动能的总和，一切物体都具有内能，0℃的冰块也有内能，故A正确；
B．物体的内能，与物体的质量、温度、状态等都有关，温度高的物体不一定比温度低的物体内能多，故B错误；
C．刚烧开的水很烫，是因为此时水的温度高，热量是过程量，不能说含有热量，故C错误；
D．电热水壶中的水从20℃加热到50℃，水吸收了热量，内能增加，故D正确。
故选AD。
14. 下列说法正确的是（ ）
A. 导体中的自由电子做定向移动时，它的周围就产生磁场
B. 导体的电阻是由导体两端的电压及通过导体的电流决定的
C. 导体在磁场中做切割磁感线运动时，导体中就产生感应电流
D. 改变磁场的方向，通电导体在磁场中的受力方向不一定发生改变
【14题答案】
【答案】AD
【解析】
【详解】A．电荷的定向移动形成电流。金属导体中的自由电子在做定向移动时，导体中有电流，电流周围就会产生磁场，故A正确；
B．导体的电阻是导体的一种性质，电阻大小与导体的材料、长度、横截面积以及温度有关，与导体两端的电压和流过导体的电流无关，故B错误；
C．闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，若电路是断开的，即使导体在磁场中做切割磁感线运动时，导体中也不会产生感应电流，故C错误；
D．通电导体在磁场中的受力方向与磁场方向、电流的方向有关。改变磁场的方向，同时也改变电流的方向，则通电导体在磁场中的受力方向不发生改变，故D正确。
故选AD。
15. 下列说法正确的是（ ）
A. 做匀速直线运动的物体，其机械能保持不变
B. 加油机在空中给受油机加油时，加油机与受油机是相对静止的
C. 跳高运动员蹬地起跳时，运动员对地面的压力等于地面对运动员的支持力
D. 用大小不变的拉力提起静止在水平桌面上的物体，拉力一定大于物体的重力
【15题答案】
【答案】BC
【解析】
【详解】A．物体的机械能包括动能和重力势能，做匀速直线运动的物体，动能不变，重力势能不确定，其机械能不一定保持不变，故A错误；
B．加油机在空中给受油机加油时，加油机与受油机没有位置的变化，是相对静止的，故B正确；
C．跳高运动员蹬地起跳时，运动员对地面的压力与地面对运动员的支持力是一对相互作用力，大小相等，故C正确；
D．用大小不变的拉力提起静止在水平桌面上的物体，当物体做匀速直线运动时，拉力等于物体的重力 ，故D错误。
故选BC。
三、实验解答题（共28分，16～19、22～24题各2分，20、21、25题各3分，26题5分）
16. 如图所示电能表的示数为______kW·h。
【16题答案】
【答案】2457.8
【解析】
【详解】从电能表上可以看出电能表的数字为24578，最后一位是小数，单位是kW·h，故电能表的读数为2457.8kW·h。
17. 根据图中的电流方向，可知通电螺线管的右端是______极。(选填“N”或“S”)
【17题答案】
【答案】S
【解析】
【详解】可由安培定则判断，用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极，由图可知通电螺线管左端为N极，右端为S极。
18. 在实验室测量额定电压为2.5V小灯泡的额定功率。
（1）如图是连接的实物电路，电路连接有一处错误，请在错接的导线上画“×”，然后用笔画线代替导线，画出正确的接线；______
（2）闭合开关S，调节滑动变阻器的滑片P到某一位置，电压表和电流表的示数如图甲、乙所示，则小灯泡的额定功率为______W。
【18题答案】
【答案】 ① ②. 0.75
【解析】
【详解】[1]图中电压表测量的是小灯泡和滑动变阻器的总电压，应使电压表测量小灯泡电压，需与小灯泡并联，如图所示：
[2]小灯泡额定电压为2.5V，由图可知此时电压表示数为2.5V，小灯泡此时为额定工作状态，电流表选择的量程为0~0.6A，读数可知小灯泡额定电流为0.3A，可知小灯泡额定功率
P=UI=2.5V×0.3A=0.75W
19. 实验桌上有如下实验器材：调节好的弹簧测力计、固定在实验桌上的定滑轮、木块A、长木板B、钩码各一个，细线若干。现悬挂好弹簧测力计，测力计挂钩上悬挂细线，细线绕过定滑轮，水平连接木块A，木块A放在长木板B上。可用水平拉力F拉动长木板B，使其在桌面上水平向左运动，使木块A相对桌面保持静止，如图所示。用图所示的装置，可以完成的探究实验有______。
【19题答案】
【答案】滑动摩擦力大小与压力大小的关系
【解析】
【详解】向左匀速拉动木块B时B对A的滑动摩擦力水平向左，此时木块A受力平衡，向左的摩擦力等于绳子拉力，绳子拉力大小可从弹簧测力计读出，则弹簧测力计示数为摩擦力大小，影响滑动摩擦力大小的因素有接触面压力和接触面粗糙程度，可进行两次实验，第一次不放砝码匀速拉动木块B，得到B对A的滑动摩擦力大小，第二次放砝码增大接触面压力，匀速拉动木块B得到B对A的滑动摩擦力，比较数据得出实验结论。
20. 把天平放在水面桌面上，天平调好后，将金属块A放在天平左盘内，右盘中添加砝码并改变游码的位置，使天平横梁在水平位置重新平衡，右盘中所放砝码及游码在标尺上的位置如图甲所示，则A金属块的质量为______g；然后他将系好细线的金属块A放入盛有50mL水的量筒中，金属块浸没在水中后，量筒中的水面升高到如图乙所示的位置。则该金属块的密度为______g/cm3。结合下面表格进行分析判断，组成该金属块的物质可能是______。
表：几种常见金属的密度
材 料
铅
铜
钢
铝
密度ρ/kg·m-3
11.3×103
8.9×103
7.9×103
2.7×103
【20题答案】
【答案】 ①. 54 ②. 2.7 ③. 铝
【解析】
【详解】[1]由图甲知道，金属块的质量
m=20g+20g+10g+4g=54g
[2]由图乙知道，金属块的体积
V=70mL-50 mL =20 mL=20cm3
由知道，金属块的密度
[3]结合表格数据进行分析知道，组成该金属块的物质可能是铝。
21. 在水平桌面上做“探究凸透镜成像规律”的实验。将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛和光屏放在凸透镜两侧，并调整烛焰中心、透镜中心和光屏中心在同一水平高度，然后将点燃的蜡烛放置在光具座上35 cm刻度线处，移动光屏，使光屏上得到烛焰清晰的像，如图所示。
（1）光屏上呈现______（选填“放大”、“缩小”或“等大”）的像，这个实验现象可以说明______（选填“放大镜”、“幻灯机”或“照相机”）的成像特点；
（2）将蜡烛移到光具座上20cm刻度线处，发现光屏上的像变模糊了。在不移动光屏的情况下，使光屏上依然出现清晰的像，则可在凸透镜和光屏之间放置一个适当的______。(选填“凸透镜”或者“凹透镜”)
【21题答案】
【答案】 ①. 放大 ②. 幻灯机 ③. 凹透镜
【解析】
【详解】（1）[1][2]由图知道，此时的物距为15.0cm，物距在一倍焦距和二倍焦距之间，由凸透镜的成像规律知道，成倒立、放大的实像，其应用是幻灯机。
（2）[3]当将蜡烛移到光具座上20cm刻度线处时，物距为u＞2f，成倒立、缩小的实像，像距为2f＞v＞f，即此时物距变大，则像距变小，在不移动光屏的情况下，若想在光屏上再次得到清晰的像，需要让光线发散一些，所以，可在凸透镜前放置一个凹透镜。
22. 在研究光的折射规律实验中，让光从空气斜射入玻璃，记录的入射角和对应的折射角的数据如下表所示。请根据表中数据归纳出实验结论：______。
入射角/°
20
30
40
50
60
折射角/°
13.3
19.6
25.2
30.7
35.1
【22题答案】
【答案】光从空气斜射入玻璃时，折射角小于入射角，折射角随入射角变大而变大
【解析】
【详解】[1]分析图中数据可知，折射角始终小于入射角，且当入射角增大时，折射角增大，可得到结论：光从空气斜射入玻璃时，折射角小于入射角，折射角随入射角变大而变大。
23. 用两个完全相同的电加热器分别给质量相同的A、B两种液体同时加热，加热过程中，两种液体的温度T随加热时间t变化的图像如图所示，分析图像得出：A液体的比热容______B液体的比热容。（选填“大于”或“小于”）
【23题答案】
【答案】小于
【解析】
【详解】[1]用两个完全相同的电加热器分别给质量相同的A、B两种液体同时加热，加热相同的时间，两种液体吸收的热量相同，从图像可知，吸收相同的热量，A液体温度变化的快，B液体温度变化的慢，可知A液体的比热容小于B液体的比热容。
24. 为探究水蒸发快慢与水的质量是否有关，小明设计了如下实验：用两个同样的滴管在同一烧杯中取水，并同时在甲、乙两块相同的玻璃板上滴上一滴水和两滴水，如图甲、乙所示，小明准备将甲、乙两玻璃板，平放到空气流速及温度相同的环境下，放置一段时间再进行观察。请回答如下问题：
（1）探究水蒸发快慢与水的质量是否有关的实验中，自变量是______；
（2）小明设计的实验在控制变量上存在的问题是______。
【24题答案】
【答案】 ①. 水的质量 ②. 没有控制液滴的表面积相同
【解析】
【详解】[1]探究水蒸发快慢与水的质量的的关系时，是探究水的质量影响蒸发的快慢，故自变量是水的质量。
[2]影响等质量的液体蒸发快慢的因素有温度、表面空气流速、表面积大小，根据控制变量法，探究蒸发快慢与质量是否有关时应保证实验中水的表面积、温度、表面空气流速均相同。
25. 现有甲、乙两完全相同的容器，甲容器中装入密度为ρA的液体，乙容器中装入密度为ρB的液体，两容器内液体的体积相同。现有两个调节好的完全相同的微小压强计，并将两探头分别放入液体中，实验现象如图甲、乙所示。通过观察分析可得出：ρA ______ ρB（选填“＞”、“＝”或“＜”），理由是______。
【25题答案】
【答案】 ①. ＞ ②. 见解析
【解析】
【详解】[1][2]对比甲乙两图可知U形管压强计的高度差不同，甲的高度差大于乙的高度差，即A所处位置的压强大于B所处位置的压强，由于A的深度小于B的深度，所以A的密度大于B的密度。
26. 实验桌上有如下器材：满足实验要求的电源、电压表、电流表、滑动变阻器、电阻箱（电路图符号 ）和开关各一个，导线若干．请利用实验桌上的器材设计实验证明；“当通过导体的电流一定时，导体的电阻越大，导体消耗的电功率越大．”
（1）在虚线框中画出实验电路图；
（ ）
（2）写出实验步骤______；
（3）设计实验数据记录表格______．
【26题答案】
【答案】 ①. ②. 见解析 ③.
【解析】
【分析】根据控制变量法，要使通过电路的电流保持不变，必须把电阻箱与滑动变阻器和电流表串联起来，然后利用电压表测出电阻箱和R2两端的电压，根据P=UI分析比较即可．
【详解】(1)用电压表测变阻箱两端电压，用电流表测变阻箱电流，用滑动变阻器调节电路中电流不变，实验电路图如图所示：
；
(2)实验步骤：①把滑动变阻器滑片移到阻值最大处；断开开关S，按照电路图连接实验电路；
②闭合开关S,调节电阻箱阻值为R1,移动滑动变阻器滑片至某位置,读出电流表的示数I、电压表的示数U1,并把数据I、R1和U1记录在表格中；
③断开开关,调节电阻箱阻值为R2,闭合开关,移动滑动变阻器滑片使电流表示数仍为I,读出电压表的示数U2,并把数据R2和U2记录在表格中；
④仿照步骤②，再做4次实验，把电阻箱的阻值R和电压表示数U的每次数据记录在表格中；
⑤根据表格中的数据，利用公式P=UI计算出6次电阻箱消耗的电功率P，并把数据记录在表格中．
(3)实验数据记录表：
四、科普阅读题（共4分）
27. 请阅读《超声波测速》并回答问题。
超声波测速
能引起人的听觉的声音频率在20Hz～20000Hz范围内，超声波是振动频率高于20000Hz的声波，它具有指向性好、反射能力强、能量集中等特点，可用于测距、测速等。
测距是测速的基础，如图1所示，超声波测速仪向静止的汽车发射超声波信号（简称信号），同时开始计时，信号传播过程中遇到汽车会被反射，测速仪接收到返回的信号停止计时，根据记录的时间及其与路程、速度的关系，可计算出汽车与测速仪之间的距离。图2甲是信号传播过程的s-t图像，s表示信号与测速仪之间的距离，t表示信号传播的时间。
测速仪测量汽车速度的原理是：测速仪向运动的汽车先后发射两次信号，根据汽车在两次遇到信号之间所通过的路程及所用的时间，由速度公式可得出汽车的速度。测速仪在公路上对运动的汽车进行测速时，向匀速驶来的汽车发射两次信号，两次发射信号的时间间隔是1.0s，第一次发射信号到接收用时0.6s，第二次发射信号到接收用时0.3s，两次信号传播过程的s-t图像如图2乙所示（t从第一次发射信号开始计时）。 超声波速度取340m/s。
请根据上述材料，回答下列问题：
（1）人耳______（选填“能”或“不能”）听到超声波；
（2）如图2甲所示，若t=0.4s，则静止的汽车与测速仪之间的距离为______ m；
（3）匀速运动的汽车在两次遇到信号之间通过的路程为______ m；
（4）匀速运动汽车的速度大小为______m/s。
【27题答案】
【答案】 ①. 不能 ②. 68 ③. 51 ④. 60
【解析】
【详解】（1）[1] 人的听觉的声音频率在20Hz～20000Hz范围内，超声波是振动频率高于20000Hz的声波，所以人耳不能听到超声波。
（2）[2] 如图2甲所示，t=0.4s，超声波遇到汽车并返回的路程为
s=vt=340m/s×0.4s=136m
则静止的汽车与测速仪之间的距离为
（3）[3] 第一次发射信号汽车与测速仪之间的距离为
s1=vt1=340m/s×0.3s=102m
第二次发射信号汽车与测速仪之间的距离为
s2=vt2=340m/s×0.15s=51m
匀速运动的汽车在两次遇到信号之间通过的路程为
s车=102m-51m=51m
（4）[4] 匀速运动的汽车在两次遇到信号之间行驶所用的时间
t车=0.3s+0.4s+0.15s=0.85s
匀速运动汽车的速度大小为
五、计算题（共8分，28题4分、29题4分）
28. 如图所示，滑轮组悬挂在水平支架上，在其自由端施加竖直向下的拉力F，使重为360N的物体A匀速竖直上升了1m，用时5s，滑轮组的额外功为40J。在此过程中，求：
（1）滑轮组的有用功W有；
（2）滑轮组的机械效率η；
（3）拉力F的功率P。
【28题答案】
【答案】（1）360J；（2）90%；（3）80W
【解析】
【详解】解：（1）物体的重力G=360N，提升的高度h=1m，则滑轮组的有用功为
W有=Gh=360N´1m=360J
（2）滑轮组的额外功W额=40J，可知滑轮组的总功为
W总=W有+W额=360J+40J=400J
则滑轮组的机械效率为
（3）时间t=5s，可知拉力的功率为
答：（1）滑轮组的有用功W有为360J；
（2）滑轮组的机械效率η为80%；
（3）拉力F的功率P为80W。
29. 如图所示电路，电源电压保持不变，灯L标有“3V 0.6A”的字样，定值电阻R的阻值为10Ω。设灯丝电阻为灯正常发光时的电阻，且灯丝电阻保持不变。求：
（1）灯丝电阻。
（2）当开关S1闭合、S2断开，电流表示数为0.4A时，灯L两端电压。
（3）当开关S1、S2均闭合时，定值电阻R消耗电功率。
【29题答案】
【答案】（1）5Ω；（2）2V；（3）3.6W
【解析】
【详解】解：（1）由题意可知小灯泡的额定电压U额=3V，额定电流为I额=0.6A，由欧姆定律可知小灯泡的电阻为
（2）当开关S1闭合、S2断开时小灯泡与定值电阻串联，电流表测量串联电路电流，电流表示数为0.4A时小灯泡的电流为I=0.4A，则此时小灯泡上电压为
UL=IRL=0.4A´5Ω=2V
（3）当开关S1闭合、S2断开时小灯泡与定值电阻串联，电流表示数为0.4A时定值电阻R上电压为
UR=IR=0.4A´10Ω=4V
可知电源电压为
U=UR+RL=4V+2V=6V
当开关S1、S2均闭合时，小灯泡L被短路，定值电阻上电压为电源电压，电阻R的功率为
答：（1）灯丝电阻为5Ω。
（2）当开关S1闭合、S2断开，灯L两端电压2V。
（3）当开关S1、S2均闭合时，定值电阻R消耗的电功率为3.6W。
相关试卷
2022北京顺义初三一模物理（教师版）： 这是一份2022北京顺义初三一模物理（教师版），共25页。试卷主要包含了单项选择题，多项选择题，实验探究题，科普阅读题，计算题等内容，欢迎下载使用。
2022北京石景山初三一模物理（教师版）： 这是一份2022北京石景山初三一模物理（教师版），共27页。试卷主要包含了 下列有关光现象说法正确的是，5A等内容，欢迎下载使用。
2022北京大兴初三一模物理（教师版）： 这是一份2022北京大兴初三一模物理（教师版），共25页。试卷主要包含了单项选择题，多项选择题，实验解答题，科普阅读题，计算题等内容，欢迎下载使用。
