2022-2023学年安徽省合肥市第一中学高二下学期期中物理试题含解析
展开合肥一中2022-2023学年第二学期高二年级期中考试
物理试卷
一、单项选择题(本大题共5小题,每小题6分,共30分。在每小题给出的四个选项中,只有一项符合题目要求)

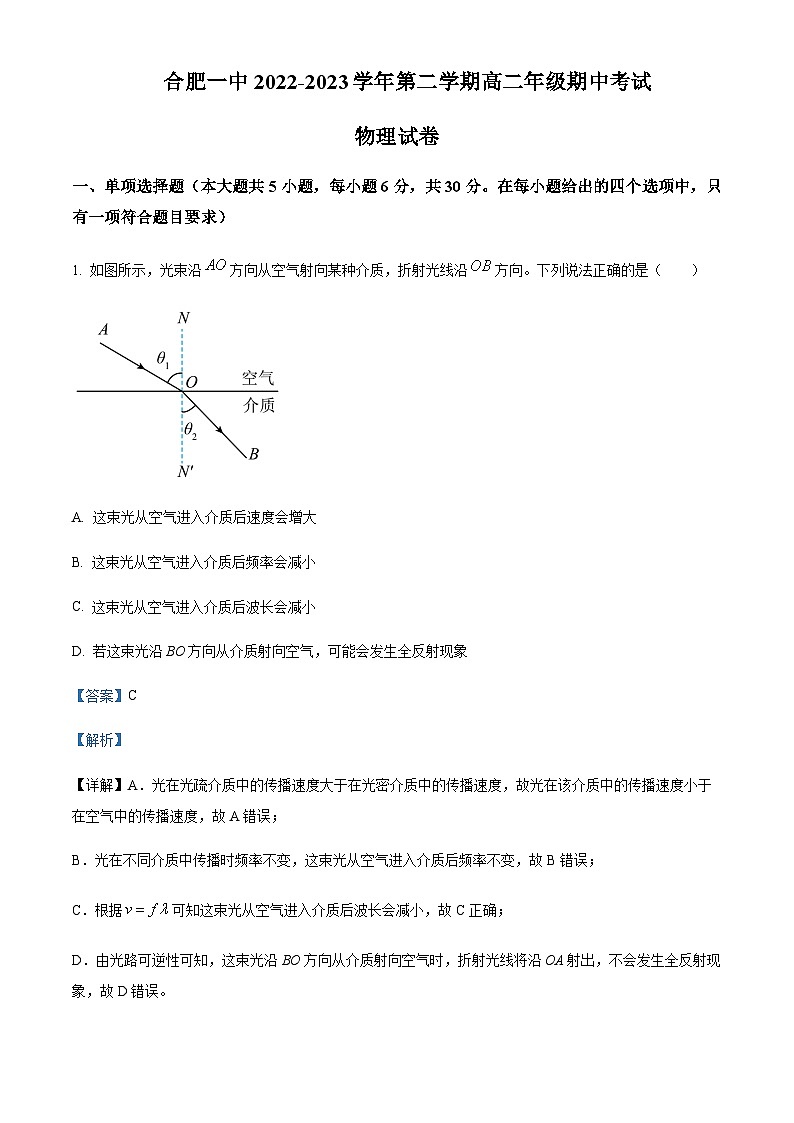

1. 如图所示,光束沿方向从空气射向某种介质,折射光线沿方向。下列说法正确的是( )
A. 这束光从空气进入介质后速度会增大
B. 这束光从空气进入介质后频率会减小
C. 这束光从空气进入介质后波长会减小
D. 若这束光沿BO方向从介质射向空气,可能会发生全反射现象
【答案】C
【解析】
【详解】A.光在光疏介质中的传播速度大于在光密介质中的传播速度,故光在该介质中的传播速度小于在空气中的传播速度,故A错误;
B.光在不同介质中传播时频率不变,这束光从空气进入介质后频率不变,故B错误;
C.根据可知这束光从空气进入介质后波长会减小,故C正确;
D.由光路可逆性可知,这束光沿BO方向从介质射向空气时,折射光线将沿OA射出,不会发生全反射现象,故D错误。
故选C。

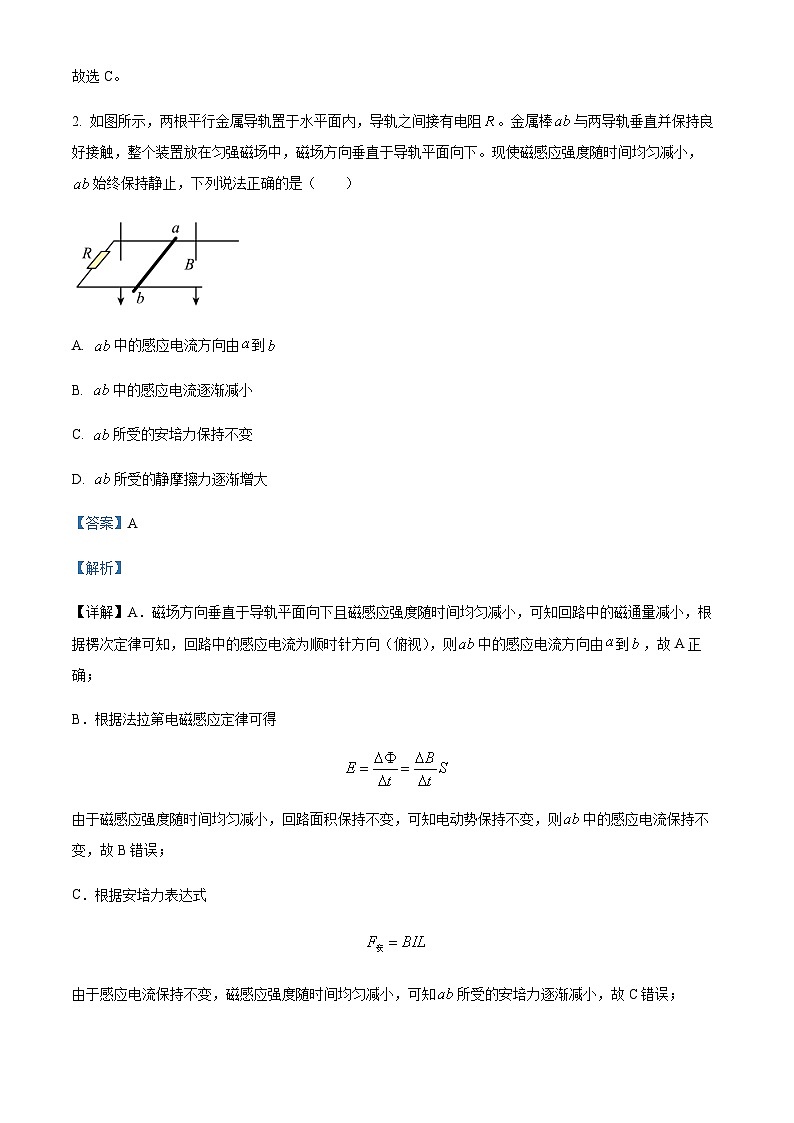

2. 如图所示,两根平行金属导轨置于水平面内,导轨之间接有电阻。金属棒与两导轨垂直并保持良好接触,整个装置放在匀强磁场中,磁场方向垂直于导轨平面向下。现使磁感应强度随时间均匀减小,始终保持静止,下列说法正确的是( )
A. 中的感应电流方向由到
B. 中的感应电流逐渐减小
C. 所受的安培力保持不变
D. 所受的静摩擦力逐渐增大
【答案】A
【解析】
【详解】A.磁场方向垂直于导轨平面向下且磁感应强度随时间均匀减小,可知回路中的磁通量减小,根据楞次定律可知,回路中的感应电流为顺时针方向(俯视),则中的感应电流方向由到,故A正确;
B.根据法拉第电磁感应定律可得
由于磁感应强度随时间均匀减小,回路面积保持不变,可知电动势保持不变,则中的感应电流保持不变,故B错误;
C.根据安培力表达式
由于感应电流保持不变,磁感应强度随时间均匀减小,可知所受的安培力逐渐减小,故C错误;

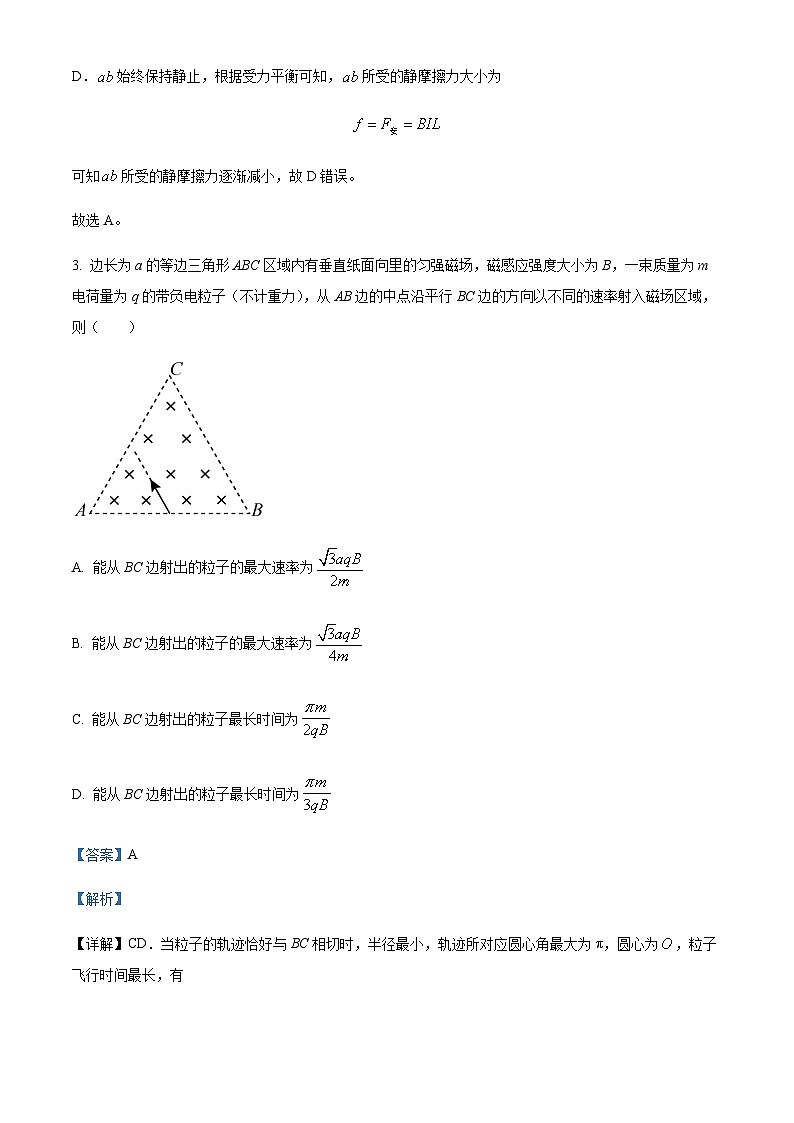

D.始终保持静止,根据受力平衡可知,所受的静摩擦力大小为
可知所受的静摩擦力逐渐减小,故D错误。
故选A。
3. 边长为a的等边三角形ABC区域内有垂直纸面向里的匀强磁场,磁感应强度大小为B,一束质量为m电荷量为q的带负电粒子(不计重力),从AB边的中点沿平行BC边的方向以不同的速率射入磁场区域,则( )
A. 能从BC边射出的粒子的最大速率为
B. 能从BC边射出的粒子的最大速率为
C. 能从BC边射出的粒子最长时间为
D. 能从BC边射出的粒子最长时间为
【答案】A
【解析】
【详解】CD.当粒子的轨迹恰好与BC相切时,半径最小,轨迹所对应圆心角最大为π,圆心为,粒子飞行时间最长,有
由圆周运动周期公式,可得
解得
故CD错误;
AB.如图所示
当粒子恰好从C点射出时,轨道半径最大,速率最大,圆心为,由几何关系可知
由牛顿第二定律可得
解得
故A正确,B错误。
故选A
4. 如图所示为电流天平,可用来测量匀强磁场的磁感应强度。它的右臂挂着匝数为n、边长为l的正方形线圈,线圈的底边水平。线圈下方的虚线框内有匀强磁场,磁感应强度B的方向与线圈平面垂直。当线圈通有图示方向电流I时,调节砝码使两臂达到平衡。然后使电流反向,大小不变,这时需要在左盘中增加质量为m的砝码,才能使两臂再次达到新的平衡。则( )
A. 虚线框内磁场方向垂直纸面向里,磁感应强度
B. 虚线框内磁场方向垂直纸面向里,磁感应强度
C. 虚线框内磁场方向垂直纸面向外,磁感应强度
D. 虚线框内磁场方向垂直纸面向外,磁感应强度
【答案】B
【解析】
【详解】线圈处于匀强磁场中,则有效长度为l,安培力大小为
电流反向时,需要在左盘中增加质量为m的砝码,说明原来的安培力方向向上,根据左手定则,可知方框内磁场方向垂直纸面向里。当电流反向,安培力变为向下时,再次平衡,说明安培力等于mg的一半,即
得
故选B。
5. 如图所示是圆盘发电机的示意图,铜盘安装在水平的铜轴上,它的盘面恰好与匀强磁场垂直,两块铜片C、D分别与转动轴和铜盘的边缘接触。若铜盘半径为L,匀强磁场的磁感应强度为B,回路的总电阻为R,从左往右看,铜盘以角速度沿顺时针方向匀速转动。则( )
A. 由于穿过铜盘的磁通量不变,故回路中无感应电流
B. 回路中感应电流大小不变,为
C. 回路中感应电流方向不变,为
D. 回路中有周期性变化的感应电流
【答案】B
【解析】
【详解】A.将圆盘看成由无数条幅向分布的导体棒组成的,圆盘在外力作用下这些导体棒转动切割磁感线,从而产生感应电动势,出现感应电流,故A错误;
C.根据右手定则可知,电流从D点流出,流向C点,因此电流方向为从D向R再到C,即为C→D→R→C,故C错误;
BD.根据法拉第电磁感应定律可知,感应电动势为
产生的感应电动势大小不变,感应电流大小不变,由闭合电路的欧姆定律可知,感应电流大小为
故B正确,D错误。
故选B。
二、多项选择题(本题共3小题,每小题6分,共18分。在每小题给出的四个选项中,有多项符合题目要求。全部选对的得6分,选对但不全的得3分,有选错的得0分)
6. 如图所示是质谱仪的工作原理示意图;带电粒子被加速电场加速后,进入速度选择器。速度选择器内有相互正交的匀强磁场和匀强电场,磁场的磁感应强度为B、电场的电场强度为E,平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片,其中OP与速度选择器的极板平行。平板S下方有磁感应强度大小为的匀强磁场,方向垂直于纸面向外,通过狭缝P的粒子最终打在胶片上的D点,且,不计带电粒子所受的重力及粒子间的相互作用力,下列表述正确的是( )
A. 速度选择器中的磁场方向垂直于纸面向里
B. 能通过狭缝P的带电粒子的速率等于
C. 该粒子的比荷
D. 若改变加速电场的电压U,粒子一定能通过狭缝P打在胶片上
【答案】BC
【解析】
【详解】AB.能通过狭缝P的带电粒子,在通过速度选择器时做直线运动,则有
解得
根据加速电场可知,粒子带正电,则粒子在速度选择器中受到的电场力向右,则粒子受到洛伦兹力向左,由左手定则可知,速度选择器中的磁场方向垂直于纸面向外,故B正确,A错误;
C.打在D点的粒子,在平板S下方有磁感应强度大小为的匀强磁场中匀速圆周运动,由几何知识可知,做匀速圆周运动的半径为
则由洛伦兹力提供向心力
代入速度v可得
故C正确;
D.若改变加速电场的电压U,则粒子进入速度选择器的速度发生变化,当速度不等于时,粒子不能沿直线通过选择器,即粒子不能通过狭缝P打在胶片上,故D错误。
故选BC。
7. 图甲是一台小型发电机的结构示意图,线圈逆时针转动,产生的电动势e随时间t变化的正弦规律图像如图乙所示。发电机线圈的电阻r=1Ω,外接灯泡的电阻为5Ω。则( )
A. 在t=0.01s时刻,穿过线圈的磁通量的变化率最大
B. 理想电压表的示数为5V
C. 灯泡消耗的电功率为2.5W
D. 线圈转动产生电动势的表达式
【答案】BD
【解析】
【详解】A.在t=0.01s时刻,电动势为0,此时线圈处于中性面位置,穿过线圈磁通量最大,穿过线圈磁通量的变化率为零,故A错误;
B.电压表的示数为交流电的有效值,并且测量外电路电压,故
故B正确;
C.灯泡消耗的功率
故C错误;
D.电动势最大值为 ,周期为0.02s,则瞬时电动势的表达式为
故D正确。
故选BD。
8. 如图所示,水平光滑桌面上有一等边三角形金属线框,c点恰处于方向垂直于桌面向里的匀强磁场的边界上,在拉力F的作用下,线框以恒定速率通过匀强磁场区域,磁场的宽度大于线框的边长,且运动过程中始终与保持平行。在线框从开始进入磁场到完全进入磁场区域的过程中,下列四幅图中可正确反映线框中的感应电流I、热功率P、外力F以及通过线框横截面的电量q随时间t的变化规律的是( )
A. B.
C. D.
【答案】AC
【解析】
【详解】A.设线框进入磁场时的速度为v,总电阻为R,经过时间t,切割磁感线的导体棒的有效长度
此时的感应电动势
回路中的电流
整理可得
由于I与成正比,图像为一条过坐标原点的倾斜直线,A正确;
B.热功率
因此图像为抛物线的一部分,B错误;
C.线框所受安培力大小
外力F与安培力等大反向,因此外力F与成正比,图像为一条过坐标原点的倾斜直线,C正确;
D.通过线框横截面的电量
由于q与成正比,图像为一条过坐标原点的倾斜直线,D错误。
故选AC。
三、非选择题(本题共5小题,共52分)
9. 某同学用如图所示的实验器材探究电磁感应现象。他连接好电路并检查无误后,闭合电键的瞬间观察到电流表G指针向右偏转。电键闭合后,他还进行了下列操作:
(1)将滑动变阻器的滑动触头快速向接线柱C移动,电流计指针将___________(填“左偏”、“右偏”或“不偏”);
(2)将线圈A中的铁芯快速抽出,电流计指针将___________(填“左偏”、“右偏”或“不偏”);
(3)由实验得出产生感应电流的条件是___________。
【答案】 ① 右偏 ②. 左偏 ③. 穿过闭合回路磁通量变化
【解析】
【分析】
【详解】(1)[1]在电键刚闭合时,回路中的电流增大,原线圈中电流产生的磁场增大,所以副线圈中的磁通量增大,此时电流表指针右偏;电键闭合后滑动变阻器的滑动触头迅速向接线柱C移动时,接入电路的有效电阻减小,所以回路中的电流增大,原线圈中的电流产生的磁场增大,穿过副线圈的磁通量增大,所以指针偏转的方向向右偏;
(2)[2]保持滑动变阻器的滑动触头不动,迅速向上提线圈A,穿过副线圈的磁通量减小,根据楞次定律可得,此时的感应电流的方向与开始时感应电流的方向相同,指针偏向左偏;
(3)[3]由实验得出产生感应电流的条件是穿过闭合回路磁通量变化。
10. 双缝干涉实验装置如图所示,光源发出的光经滤光片(装在单缝前)成为单色光,把单缝照亮。单缝相当于一个线光源,它又把双缝照亮。来自双缝的光在双缝右边的空间发生干涉。遮光筒的一端装有毛玻璃屏,我们可以在这个屏上观察到干涉条纹,并根据测量的量计算出光的波长。
(1)为了使射向单缝的光更集中,图1中仪器A是______(填“凹透镜”或“凸透镜”)。
(2)用测量头测量条纹间的距离:先将测量头的分划板中心刻线与某亮条纹中心对齐,将该亮条纹定为第1条亮条纹,此时手轮上的示数如图2所示;然后转动测量头,使分划板中心刻线与第n条亮条纹中心对齐,此时手轮上的示数如图3所示。图2读数______mm,图3读数______mm。
(3)用刻度尺测量双缝到光屏的距离L,已知双缝的间距d。
(4)根据以上实验数据,求得单色光波长的表达式为______(用第(2)(3)中的字母表示)。
【答案】 ①. 凸透镜 ②. 1.700 ③. 9.200 ④.
【解析】
【详解】(1)[1]为了使射向单缝的光更集中,图1中仪器A是凸透镜;
(2)[2][3]根据图2、3可知
(4)[4]相邻两条亮纹间距的表达式为
根据
联立可得
11. 如图甲所示,匝数为100的线圈,总阻值为1Ω(为表示线圈的绕向,图中只画了2匝),A、B两端间接有一个4Ω的电阻R。线圈内有垂直指向纸内方向的磁场。线圈中的磁通量按如图乙所示的规律变化,求:
(1)线圈中感应电流的方向是顺时针还是逆时针,A,B两点哪点的电势高;
(2)R两端的电压是多大。
【答案】(1)逆时针方向,A;(2)
【解析】
【详解】(1)由楞次定律判定知感应电流方向为逆时针方向,线圈等效于电源,而电源中电流由低电势流向高电势,故A端的电势高于B端电势;
(2)由图得到,磁通量的变化率为
根据法拉第电磁感应定律得
由闭合电路欧姆定律
R两端的电压
12. 如图所示的平面直角坐标系XOY,在第Ⅱ象限内有沿Y轴负方向的匀强电场,电场强度大小为E,第Ⅲ象限有沿X轴正方向的匀强电场,电场强度大小也为E,第Ⅳ象限有垂直于纸面向里的匀强磁场.第Ⅱ象限内(-L,L)处有一质量为m、带电量为q的带正电的粒子从静止开始释放.(不计粒子的重力)求:
(1)粒子第一次经过X轴时速度V1大小;
(2)粒子经过Y轴负半轴时速度方向与Y轴负半轴之间的夹角θ;
(3)若粒子经磁场后从X轴上的P点(2L,0)处飞出,求磁感应强度大小B.
【答案】(1) (2)45o(3)
【解析】
【分析】(1)带电粒子在第二象限内做匀加速直线运动,根据牛顿第二定律结合运动公式求解粒子第一次经过X轴时速度v1的大小;(2)带电粒子以v1的速度进入第三象限,做类平抛运动,根据平抛运动的规律求解粒子经过Y轴负半轴时速度方向与Y轴负半轴之间的夹角θ;(3)带电粒子进入磁场后做匀速圆周运动,由几何关系求解半径,由洛伦兹力提供向心力列式求解B.
【详解】(1)带电粒子在第二象限内做匀加速直线运动:
从静止开始,由运动学公式:
化简可得:
(2)带电粒子以的速度进入第三象限,做类平抛运动:
X方向上:
可求第三象限内运动时间:
打出第三象限时X方向上分速度:
此时速度方向与Y轴负半轴夹角θ:θ= 所以θ=45o
(3)带电粒子在电场中偏转,出射速度
沿Y轴方向位移:
带电粒子进入磁场后由洛伦兹力提供向心力:
带电粒子从P点打出磁场,由几何知识可知:
化简可得:
【点睛】本题考查带电粒子在组合场中的运动,解题关键是要画出粒子轨迹过程图,加速场运用动能定理或者用牛顿第二定律求解,磁场中的圆周运动运用洛伦兹力提供向心力结合几何关系求解.
13. 如图所示,两根金属平行导轨MN和PQ放在水平面上,左端向上弯曲且光滑,导轨间距为L,电阻不计。水平段导轨所处空间有两个有界匀强磁场,相距一段距离不重叠,磁场Ⅰ左边界在水平段导轨的最左端,磁感强度大小为B,方向竖直向上;磁场Ⅱ的磁感应强度大小为2B,方向竖直向下。质量均为m、电阻均为R的金属棒a和b垂直导轨放置在其上,金属棒b置于磁场Ⅱ的右边界CD处。现将金属棒a从弯曲导轨上某一高处由静止释放,使其沿导轨运动。设两金属棒运动过程中始终与导轨垂直且接触良好。
(1)若水平段导轨粗糙,两金属棒与水平段导轨间的最大摩擦力均为,将金属棒a从距水平面高度h处由静止释放。求:
①金属棒a刚进入磁场Ⅰ时,通过金属棒b的电流大小;
②若金属棒a在磁场Ⅰ内运动过程中,金属棒b能在导轨上保持静止,通过计算分析金属棒a释放时高度h应满足的条件;
(2)若水平段导轨是光滑的,将金属棒a仍从高度h处由静止释放,使其进入磁场Ⅰ。设两磁场区域足够大,求金属棒a在磁场Ⅰ内运动过程中,金属棒b中可能产生焦耳热的最大值。
【答案】(1)①;② ; (2)
【解析】
【详解】(1)① a棒从h0高处释放后在弯曲导轨上滑动时机械能守恒,有
①
解得:
②
a棒刚进入磁场I时
③
此时通过a、b的感应电流大小为
解得:
④
② a棒刚进入磁场I时,b棒受到的安培力大小
⑤
为使b棒保持静止必有
⑥
由④ ⑤ ⑥联立解得:
⑦
(2)由题意知当金属棒a进入磁场I时,由左手定则判断知a棒向右做减速运动;b棒向左运动加速运动.二者产生的感应电动势相反,故当二者的感应电动势大小相等时闭合回路的电流为零,此后二者均匀速运动,故金属棒a、b均匀速运动时金属棒b中产生焦耳热最大,设此时a、b的速度大小分别为 与 ,由以上分析有:
BL =2BL ⑧
对金属棒a应用动量定理有:
⑨
对金属棒b应用动量定理有:
⑩
联立⑧⑨⑩解得
;
由功能关系得电路产生的总电热为:
故金属棒b中产生焦耳热最大值为
